SUB400S - TV nábytek SONY - Bezplatný návod k obsluze

Typ produktu	TV skříňka s integrovaným zesilovačem a reproduktory
Značka	Sony
Model	SUB400S (SU-B400S)
Rozměry (cm)	Výška: 10 cm, Šířka: 94,4 cm, Hloubka: 60,6 cm, Noha: 16,1 cm
Hmotnost	5,1 kg
Materiály	Kov a plast (nespecifikováno přesně)
Barva	Černá (typická)
Napájení	100-240 V AC, 50/60 Hz
Spotřeba elektrické energie (provoz)	12 W
Spotřeba elektrické energie (pohotovostní režim)	0,7 W
Jmenovitý výkon zesilovače	Přední: 2 × 10 W (12 ohmů, 1 kHz, THD < 1 %); Subwoofer: 20 W (6 ohmů, 100 Hz, THD < 1 %)
Typ zesilovače	Digitální S-Master
Přední reproduktory	2cestný bassreflex, 3 reproduktory: 2 basové 30×82 mm kuželové, 1 výškový 14 mm kopulka
Subwoofer	Bassreflex, reproduktor 70 mm kuželový
Podporované zvukové formáty	Dolby Digital, DTS, Dolby Pro Logic II, lineární PCM 7.1 kanálů
HDMI připojení	1 vstup HDMI (kompatibilní s ARC), rozlišení 1080p, 3D, Deep Colour
Kompatibilní televizory	Sony BRAVIA KDL-40NX71* (model SU-B400S) – zkontrolujte kompatibilitu s jinými modely
Instalace	Vyžaduje 2 osoby, montáž na podlahu na stabilním povrchu
Bezpečnost	Součástí je protipádové upevnění (šroub a poutko), neopírejte se o televizor
Údržba a čištění	Suchý měkký hadřík, neutrální mýdlo na odolné skvrny, žádné chemikálie
Dodávané příslušenství	High-speed HDMI kabel, napájecí kabel, síťový adaptér, šrouby, těsnění, držák kabelu, návod k použití
Záruka	Viz přiložené dokumenty (v návodu neuvedeno)

Často kladené otázky - SUB400S SONY

Které televizory jsou kompatibilní s TV stojanem Sony SUB400S?

Model SUB400S (SU-B400S) je určen pro televizory Sony BRAVIA KDL-40NX71. Kompatibilitu s jinými modely zkontrolujte v návodu.

Jak nainstalovat televizor na TV stojan?

Instalaci musí provádět alespoň dvě osoby. Odstraňte stolní stojan televizoru, připevněte dodané těsnění pomocí 3 šroubů, poté umístěte televizor do drážky stojanu a upevněte jej montážními šrouby.

Jak zabránit převrácení TV stojanu?

Použijte dodaný protipádový systém: upevněte dřevěný šroub (není součástí dodávky) do desky, kovový šroub do otvoru stojanu a spojte je pevným poutkem.

Jak čistit TV stojan Sony SUB400S?

Použijte suchý měkký hadřík. Na odolné skvrny lehce navlhčete neutrálním mýdlem. Nikdy nepoužívejte ředidla, benzín ani jiné chemikálie.

Jaké kabely jsou součástí dodávky TV stojanu?

Stojan je dodáván s high-speed HDMI kabelem, napájecím kabelem AC, síťovým adaptérem, šrouby, těsněním a držákem kabelu.

Jak připojit televizor k TV stojanu?

Připojte televizor k HDMI konektoru stojanu pomocí dodaného HDMI kabelu. Pokud je televizor kompatibilní s ARC, aktivujte v nastavení televizoru funkci Ovládání přes HDMI.

Proč kontrolka napájení bliká červeně?

Červené blikání indikuje poruchu. Spočítejte počet bliknutí a kontaktujte zákaznický servis Sony.

Jaký je výkon vestavěných reproduktorů?

Přední reproduktory dodávají 2 × 10 W (při 12 ohmech) a subwoofer 20 W (při 6 ohmech).

Mohu použít TV stojan s televizorem jiné značky?

Ne, tento stojan je speciálně navržen pro televizory Sony uvedené v návodu. Použití s jinými značkami může vést k riziku pádu nebo poškození.

Jak aktivovat zvuk TV stojanu?

V menu televizoru nastavte 'Ovládání přes HDMI' na 'Ano' a 'Reproduktory' na 'Audio systém'. Zelená kontrolka se rozsvítí, když je stojan aktivní.

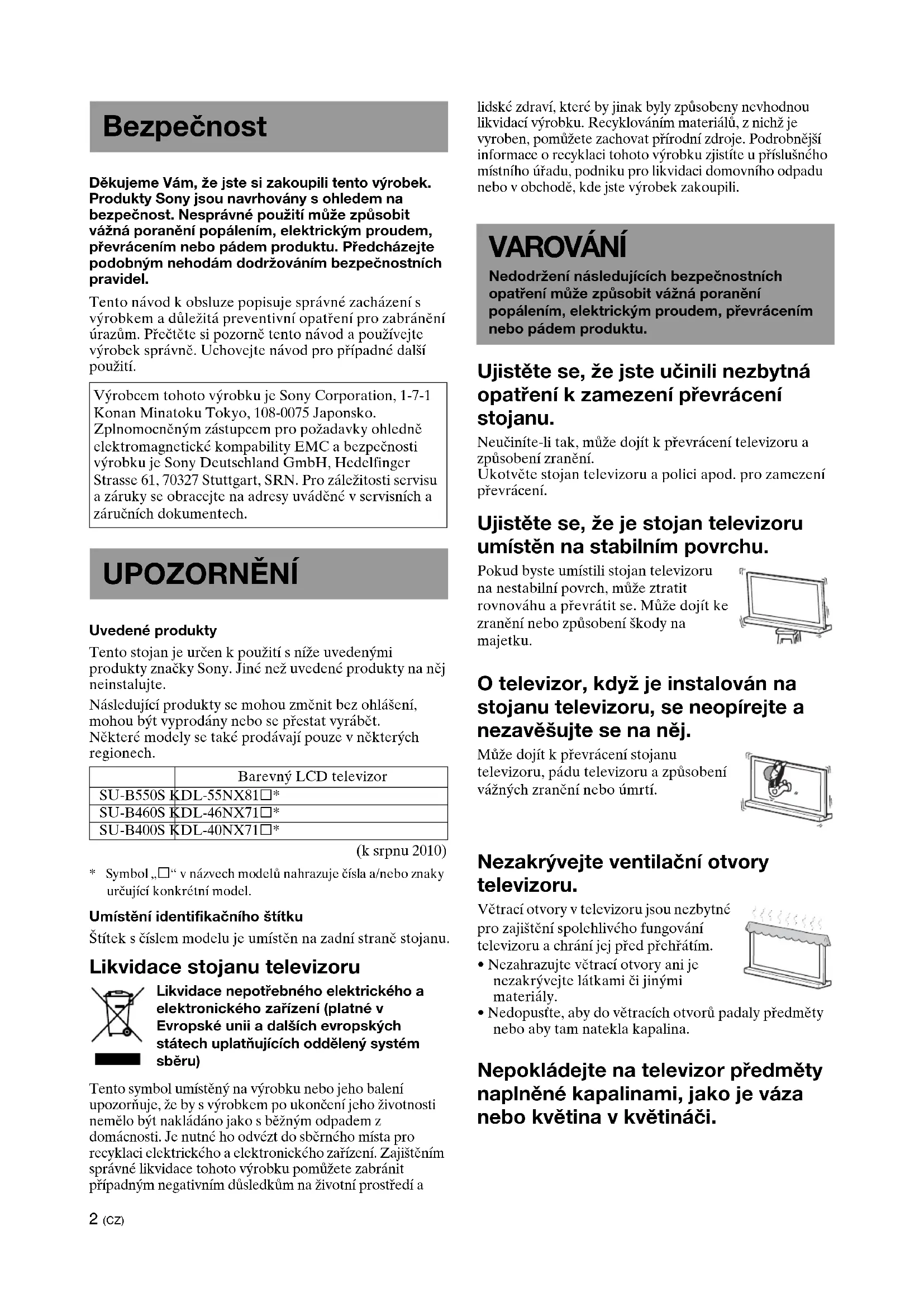

NÁVOD K OBSLUZE SUB400S SONY

Děkujeme vám, že jste si zakoupili tento výrobek. Produkty Sony jsou navrhovány s ohledem na bezpečnost. Nesprávné použití může způsobit vážná poranění, popálení, elektrickým proudem, převrácení nebo poškození produktu. Předcházejte podobným nehodám dodržováním bezpečnostních pravidel.

Tento návod k obsluze popisuje správné zacházení s výrobkem a důležitá preventivní opatření pro zabránění úrazům. Přečtěte si pozorně tento návod a používejte výrobek správně. Uchovejte návod pro případné další použití.

Výrobcem tohoto výrobku je Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japonsko. Zplnomocněným zástupcem pro požadavky ohledně elektromagnetické kompatibility EMC a bezpečnosti výrobku je Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, SRN. Pro záležitosti servisu a záruky se obraťte na adresy uváděné v servisních a záručních dokumentech.

UPOZORNĚNÍ

Uvedené produkty

Tento stojan je určen k použití s níže uvedenými produkty značky Sony. Jiné než uvedené produkty na něj neinstalujte.

Následující produkty se mohou změnit bez ohlášení, mohou být vyprodány nebo se přestat vyrábět. Některé modely se také prodávají pouze v některých regionech.

	Barcvný LCD tclcvizor
SU-B550S KDL-55NX81☐*
SU-B460S KDL-46NX71☐*
SU-B400S KDL-40NX71☐*

(k srpnu 2010) * Symbol „□“ v názvech modelů nahrazuje čísla a/nebo znaky určující konkrétní model.

Umístění identifikačního štítku

Štítek s číslem modelu je umístěn na zadní straně stojanu.

Likvidace stojanu televizoru

Likvidace nepotřebného elektrického a elektronického zařízení (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí

a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete zachovat přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistěte u příslušného místního úřadu, podniku pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

VAROVÁNÍ

Nedodržení následujících bezpečnostních opatření může způsobit vážné poranění, popálení, elektrickým proudem, převrácením nebo pádem produktu.

Ujistěte se, že jste učinili nezbytná opatření k zamezení převrácení stojanu.

Neučiníte-li tak, může dojít k převrácení televizoru a způsobení zranění. Ukotvěte stojan televizoru a polici apod. pro zamezení převrácení.

Ujistěte se, že je stojan televizoru umístěn na stabilním povrchu.

Pokud byste umístili stojan televizoru na nestabilní povrch, může ztratit rovnováhu a převrátit se. Může dojít ke zranění nebo způsobení škody na majetku.

O televizor, když je instalován na stojanu televizoru, se neopírejte a nezavěšujte se na něj.

Může dojít k převrácení stojanu televizoru, pádu televizoru a způsobení vážných zranění nebo úmrtí.

Nezakrývejte ventilační otvory televizoru.

Ventilační otvory v televizoru jsou nezbytné pro zajištění spolehlivého fungování televizoru a chrání jej před přehřátím.

• Nezahrazujte ventilační otvory ani je nezakrývejte látkami či jinými materiály.
• Nedopustře, aby do ventilačních otvorů padaly předměty nebo aby tam natekla kapalina.

Nepokládejte na televizor předměty naplněné kapalinami, jako je váza nebo květina v květináči.

Nepoužívejte televizor připojený do elektrické sítě v blízkosti vody, například u vany, umyvadla, kuchyňského dřezu, prostoru na praní, ve vlhkém sklepě nebo v blízkosti bazénu apod.

Neinstalujte televizor do míst vystavených extrémním teplotám, například na přímé sluneční světlo, do blízkosti radiátorů či topení.

Televizor se v takovém prostředí může přehřát, což by mohlo způsobit deformaci krytu a/nebo poruchu televizoru.

Neinstalujte televizor do míst s přímou klimatizací.

Uvnitř televizoru by mohla kondenzovat vlhkost a způsobit tak jeho poruchu.

Okolo televizoru ponechte dostatek prostoru, abyste umožnili dostatečnou cirkulaci vzduchu.

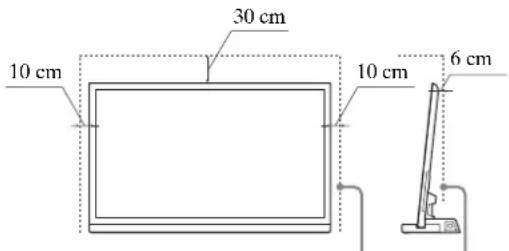

Udělejte dostatek místa okolo televizoru, jak je zobrazeno níže.

Ponechejte v okolí sestavy minimálně tolik místa.

AC síťový kabel

Používejte pouze síťové kabely pro střídavý proud dodávané firmou Sony, nikoliv od jiných výrobců.

• Během instalace televizoru na stojan televizoru zamezte přiskřípnutí AC síťového kabelu nebo připojovacího kabelu. Poškozený síťový AC kabel nebo připojovací kabel může způsobit požár nebo elektrický šok.
• Při pohybování stojanem televizoru dbejte na to, abyste nestoupli na AC síťový kabel nebo připojovací kabel. Poškozený síťový AC kabel nebo připojovací kabel může způsobit požár nebo elektrický šok.
• Pokud zakopnete o AC síťový kabel nebo připojovací kabel, může dojít k převrácení stojanu televizoru a ke zranění.

Když odpojíte AC síťový kabel ze zásuvky, dojde k naprostému přerušení dodávky elektrické energie do stojanu televizoru.

POZNÁMKY K NAPÁJECÍMU ADAPTÉRU

Varování

Zařízení nevystavujte dešti a vlhku – předejdete tak riziku požáru nebo úrazu elektrickým proudem.

Nedávejte na zařízení nádoby naplněné tekutinami, například vázy. Vyhnete se tak riziku zranění elektrickým proudem.

Zařízení neumísťujte v uzavřených prostorách, jako je knihovní polička apod.

• Elektrická zásuvka musí být nainstalována v blízkosti zařízení a musí být snadno přístupná.
• Použijte pouze dodaný napájecí kabel a adaptér.
• Nepoužívejte jiný napájecí adaptér. Mohlo by dojít k poruše.
• Zapojte napájecí adaptér do snadno přístupné zásuvky.
• Napájecí kabel neomotávejte okolo napájecího adaptéru. Mohlo by dojít k poškození kabelu a tím pádem i televizoru.
• Nedotýkejte se adaptéru mokrýma rukama.
• Pokud u napájecího adaptéru zaznamenáte neobvyklé jevy, ihned jej odpojte ze zásuvky.
• Pokud je zařízení zapojeno do elektrické zásuvky, není odpojeno od zdroje elektrického proudu, ani když je zařízení vypnuto.

UPOZORNĚNÍ

V případě nedodržení následujících opatření může dojít k poranění nebo hmotným škodám.

Neinstalujte žádná zařízení kromě uvedeného produktu.

Stojan televizoru je určen k použití pouze s uvedenými produkty. V případě instalace nevhodného zařízení může dojít k pádu, poškození nebo poranění. Není-li uvedeno jinak, zachycují ilustrace použité v tomto návodu produkty KDL-46NX71s.

Ujistěte se, že je televizor zajištěn.

Zajistěte televizor na stojanu pomocí dodaných šroubů. Pokud televizor není řádně nainstalován a zajištěn, může dojít následkem převrácení stojanu televizoru ke zranění.

Poznámky k instalaci

Neumisťujte stojan televizoru na šikmý nebo nerovný povrch. Řiďte se níže uvedenými pokyny. Před instalací stojanu televizoru na měkkém povrchu (koberci, rohoži apod.) umístěte na určené místo pevnou desku.

• Neinstalujte stojan televizoru na místě vystaveném přímému slunečnímu svitu nebo v blízkosti topení.
• Neinstalujte stojan televizoru na horkém či vlhkém místě nebo mimo budovu.

Poznámky k používání

Čištění

Čistěte stojan televizoru otřením suchou a měkkou látkou. Těžko odstranitelné skvrny lze odstranit přetřením hadříkem lehce namočeným v mýdlové vodě. Potom sklo osušte suchým hadříkem. Neužívejte k čištění chemikálie, např. ředidlo nebo benzín, mohlo by dojít k poškození povrchu stojanu televizoru.

Dbejte na to, aby instalaci prováděly nejméně dvě osoby.

Ujistěte se, že instalaci televizoru na stojan televizoru provádějí nejméně dvě osoby. Pokud instalaci provádí pouze jedna osoba, může dojít k nehodě nebo zranění.

Stojan televizoru žádným způsobem neupravujte.

Mohlo by dojít k pádu stojanu a způsobení zranění.

Ujistěte se, že provádíte instalaci televizoru podle pokynů v příručce.

Utáhněte šrouby pevně. Nebude-li instalace provedena bezpečně, může dojít k pádu televizoru a způsobení zranění.

Provádějte instalaci se zvýšenou opatrností, aby nedošlo k poranění rukou nebo prstů.

• Při přemísťování nedržte stojan televizoru za podpěru.
• Provádějte instalaci televizoru opatrně, aby nedošlo k poranění prstů nebo rukou.

BEZPEČNOSTNÍ OPATŘENÍ

O zdrojích elektrické energie

• Pokud nebudete stojan televizoru po delší dobu používat, nezapomeňte stojan vypojit ze zásuvky. Při

odpojování kabelů ze zásuvky uchopte samotnou zástrčku, nikdy netahejte za kabel.

Výměnu síťového kabelu smí provádět výhradně kvalifikovaný servis.

O provozu

Před připojováním ostatních komponent musíte stojan televizoru vypnout a odpojit.

Autorská práva

Tento stojan televizoru využívá Dolby Digital a Pro Logic Surround a DTS** Digital Surround System.

• Vyrobeno na základě licence od Dolby Laboratories. Dolby, Pro Logic a symbol dvojitého D jsou ochranné známky společnosti Dolby Laboratories.

** Vyrobeno na základě licence podle amerických patentů číslo: 5 451 942; 5 956 674; 5 974 380; 5 978 762; 6 487 535 a dalších amerických i světových patentů, ať již vydaných nebo čekajících na schválení. DTS a symbol jsou registrovanými obchodními značkami a logo DTS Digital Surround a DTS jsou obchodními značkami společnosti DTS, Inc. Produkt obsahuje software. © DTS, Inc. Všechna práva vyhrazena.

Tento stojan televizoru využívá technologii High-Definition Multimedia Interface (HDMI™).

HDMI, logo HDMI a High-Definition Multimedia Interface jsou ochrannými známkami nebo registrovanými obchodními známkami společnosti HDMI Licensing LLC ve Spojených státech a v ostatních zemích.

"BRAVIA" je obchodní značka společnosti Sony Corporation.

DOLBY.

Digital Surround

HDMI

S-FORCE PRO

FRONT SURROUND

S-master

Digital Amplifier

Poznámka pro vybalování stojanu z krabice

Stojan držte pevně, ale nakládejte s ním velmi opatrně.

Krok 1: Kontrola součástek

Název Množství
Stojan	1
Zadné kryt*	2
Spojovací element	1
Šroub pro prřipojení podpěry k tcelevizoru (PSW5 × 16) Černý (3 ks) Šroub pro uchycení spojovacího elementu (PSW5 × 16) Černý (3 ks)	6
AC adaptér
AC sítový kabcl
VysokorychlostníHDMI kabel 1
Svorka na kabely	1
Návod k obsluze 1
Záručné karta

• Pouze pro model SU-B550S.

VAFOVÁNÍ

Pokud dojde k přiskřípnutí AC síťového kabelu pod nebo mezi součásti zařízení, může dojít ke zkratu nebo elektrickému šoku. Pokud zakopnete o AC síťový kabel nebo připojovací kabel, může dojít k převrácení stojanu televizoru a ke zranění.

Zvolte místo instalace a umístěte stojan televizoru před instalací televizoru.

Díky vysoké hmotnosti televizoru se doporučuje zvolit místo instalace předem a provést sestavení stojanu na zvoleném místě.

Pro informace o odpojení stolního stojanu od televizoru viz návod k použití dodaný k vašemu televizoru.

Krok 2: Instalace televizoru

Před sestavováním

• Před sestavováním se ujistěte, že máte k dispozici křížový šroubovák vhodný pro práci s uvedenými šrouby.
• Používáte-li elektrický šroubovák, nastavte utahovací moment na přibližně 1,5 N·m {15 kgf·cm}.

1. Při manipulaci s televizorem jej držte za místo k tomu určené.

Ujistěte se, že televizor držíte jako na obrázku:

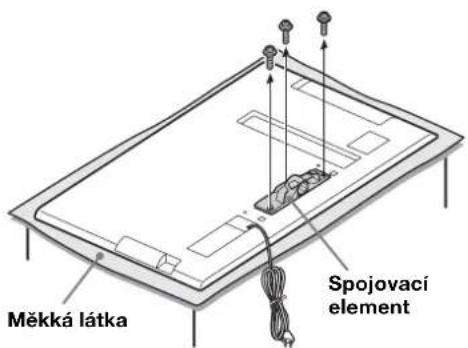

2. Uvolněte šrouby ze spojovacího elementu v zadní části televizoru.

Posunutím spojovací element sejměte.

Dbejte na to, abyste uvolněné šrouby uschovali. Když budete odpojovat stolní stojan od obrazovky, položte televizor obrazovkou dolů na stabilní pracovní povrch o větší ploše, než je plocha obrazovky. - Abyste zabránili poškození povrchu LCD obrazovky, položte na pracovní povrch měkkou látku.

UPOZORNĚNÍ

• Je-li obrazovka vystavena tlaku nebo úderu, může LCD obrazovka prasknout nebo být poškozena.
• Položte televizor obrazovkou dolů na stabilní a rovný povrch tak, aby stolní stojan přesahoval přes hranu povrchu.

Pokud by byla obrazovka ve stejné úrovni jako základna stolního stojanu, jednalo by se o nestabilní pracovní podmínky a mohlo by dojít k poškození obrazovky.

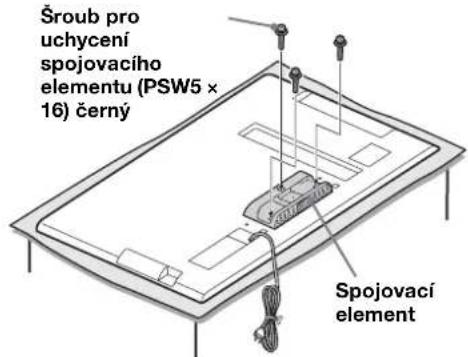

3 Dodaný spojovací element připevněte k zadní části televizoru třemi černými šrouby (PSW5 × 16) (součásti dodávky).

Posunutím spojovací element připevněte.

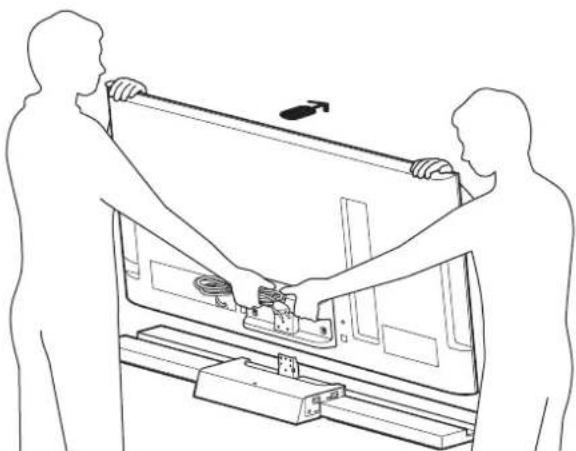

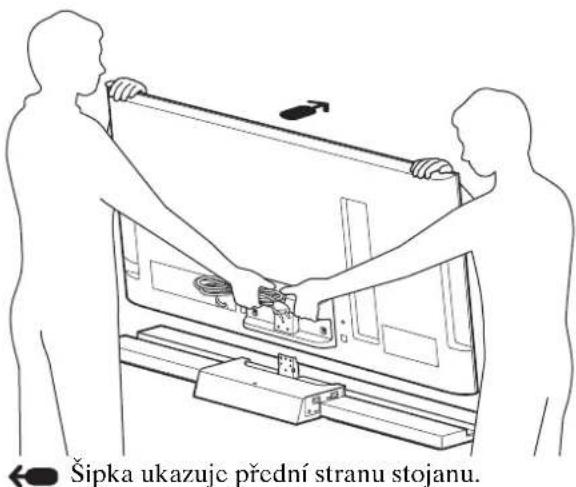

4 Nasaďte televizor do stojanu televizoru.

Televizor se upevní zasazením do drážky na stojanu televizoru.

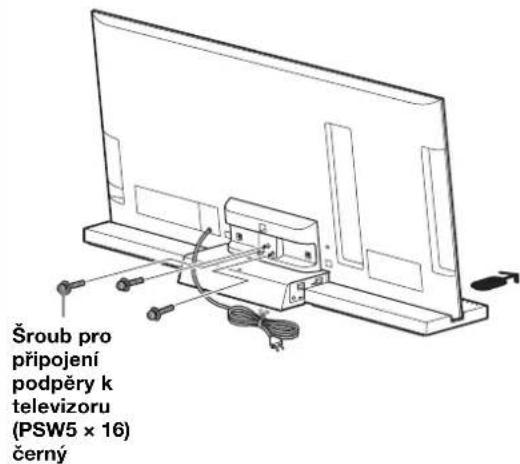

5 Upevněte televizor a stojan televizoru pomocí tří černých šroubů pro připojení podpěry k televizoru (PSW5 × 16) (součásti dodávky).

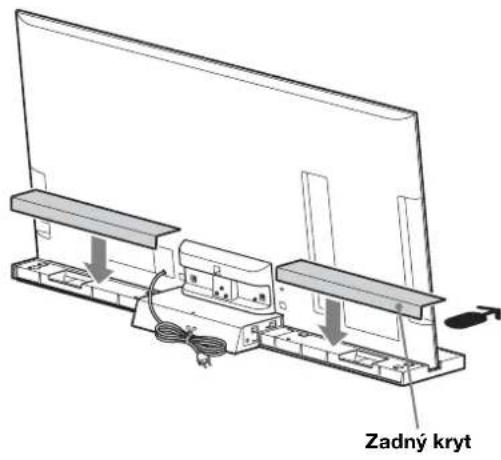

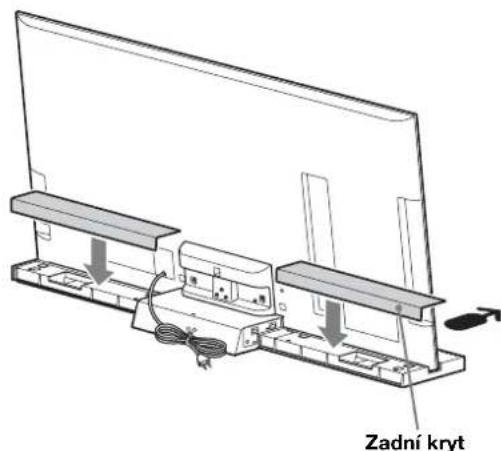

6 Připevněte zadní kryt ke stojanu televizoru. (Pouze pro model SU-B550S)

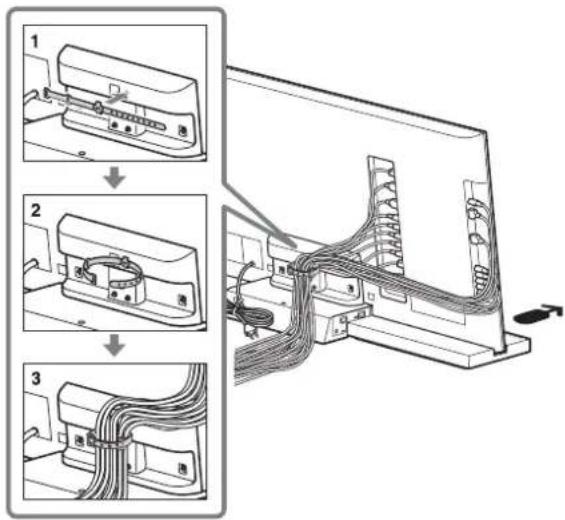

7 Spojování kabelů.

• Nespojujte AC síťový kabel s ostatními kabely.

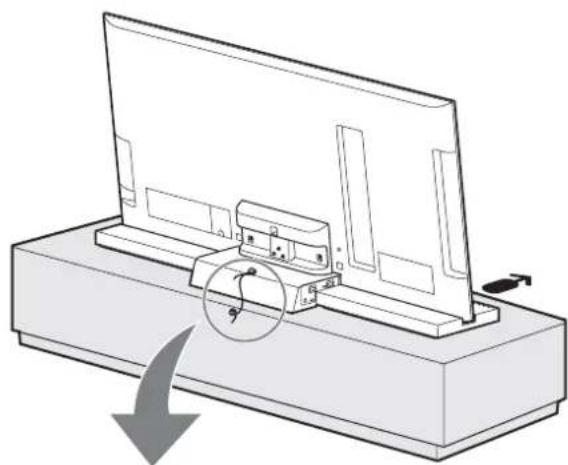

Krok 3: Bezpečnostní opatření k zabránění převrácení

VAROVÁNÍ

Ujistěte se, že jste učinili nezbytná opatření k zamezení převrácení stojanu televizoru a způsobení zranění a škody.

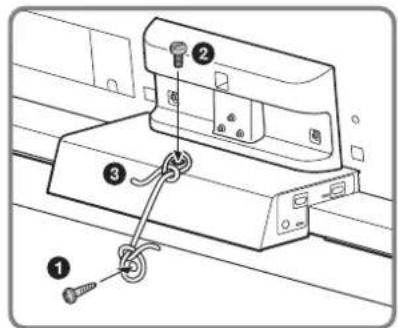

1Do desky zašroubujte vrut do dřeva (průměr 4mm, není součástí dodávky). 2Do otvoru na šroub stojanu televizoru zašroubujte šroub do kovu (M4× 16, není součástí dodávky). 3Vrut do dřeva a šroub do kovu svažte silnou šňůrou (není součástí dodávky).

Krok 4:

Propojení televizoru a přehrávače

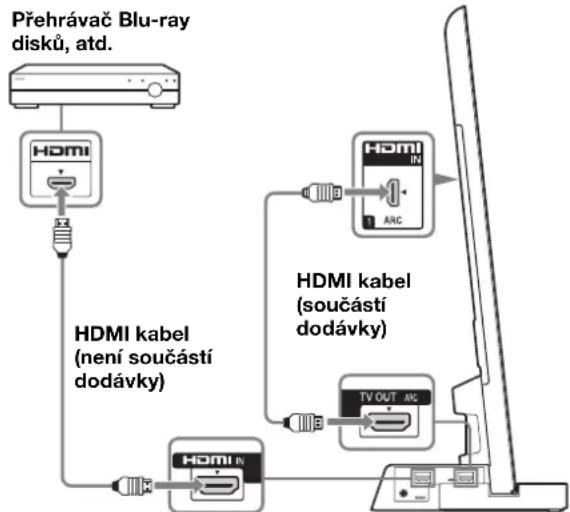

Připojení televizoru s rozhraním HDMI ke stojanu televizoru pomocí HDMI kabelu.

Připojením komponent kompatibilních se Sony „BRAVIA“ Sync pomocí HDMI kabelu můžete zjednodušit jejich používání, když na televizoru nastavíte funkci Ovládání HDMI.

• Stojan televizoru je kompatibilní s funkcí Audio Return Channel (ARC). Pokud připojíte stojan televizoru k rozhraní HDMI televizoru kompatibilnímu s ARC pomocí HDMI kabelu, nemusíte připojovat televizor ke stojanu televizoru digitálním optickým kabelem.
• Je-li rozhraní HDMI televizoru kompatibilní s funkcí ARC, uvidíte vedle rozhraní HDMI písmena „ARC“. I když k rozhraní připojíte HDMI kabel, nebudete moci funkci ARC využívat, pokud není rozhraní HDMI kompatibilní s funkcí ARC. Funkce ARC je k dispozici pouze tehdy, je-li zapnuta funkce Ovládání HDMI.

• I když je stojan televizoru vypnutý (aktivní pohotovostní režim), bude HDMI signál vysílán z připojené komponenty do televizoru připojením HDMI. Na televizoru si tak můžete užívat obraz a zvuk z komponenty.

• Používejte vysokorychlostní HDMI kabel. Pokud použijete běžný HDMI kabel, nemusí se obraz 1080p, Deep Colour a 3D zobrazovat správně.
• Doporučujeme vám, abyste použili autorizovaný HDMI kabel.
• Pokud z komponenty připojené HDMI kabelem nevychází zvuk, zkontrolujte nastavení připojené komponenty.
• Audio signály (vzorkovací frekvence, bitová délka apod.) přenášené z rozhraní HDMI mohou být připojenou komponentou potlačeny. Zvuk může být přerušen, když dojde k prohození vzorkovací frekvence nebo počtu kanálů signálu audio výstupu z komponenty přehrávající zvuk.
• Pokud není připojená komponenta kompatibilní s technologií pro ochranu autorských práv (HDCP), může být obraz a/nebo zvuk z rozhraní HDMI TV OUT zkreslený, případně žádný. V takovém případě zkontrolujte specifikace připojené komponenty.
• Doporučujeme vám, abyste použili redukční kabel HDMI-DVI. Tento systém podporuje přenos Deep Colour, x.v. Colour a 3D.

Krok 5:

Připojení AC síťového kabelu

Než připojíte AC síťový kabel stojanu televizoru do zásuvky, připojte ke stojanu televizoru všechny ostatní komponenty a televizor.

• Stojan televizoru zapojte do snadno přístupné zásuvky. Pokud se stojan televizoru začne chovat neobvykle, okamžitě napájecí kabel ze zásuvky vytáhněte.

Krok 6:

Nastavování televizoru

Stiskněte tlačítko HOME na dálkovém ovládání televizoru a následně vyberte nabídku:

Nastavení > Externí vstupy > Nastavení HDMI > Ovládání HDMI > Zap

V nabídce „Reproduktory“ nastavte

„Zvukový systém“.

Stiskněte tlačítko HOME na dálkovém ovládání televizoru a následně vyberte nabídku:

Nastavení > Zvuk > Reproduktory

Zvukový systém

• Po dokončení nastavení pro proces ① a ②, rozsvítí se indikátor (zapnutí) I zeleně.

• Režim Volba scény

Tento stojan televizoru je automaticky synchronizován s nastavením zvuku televizoru a spolupracuje s funkcí Volba scény, abyste si mohli pro zvolenou scénu zvolit optimální zvuk.

Abyste zvuk změnili, upravte nastavení zvuku televizoru.

Než použijete tento režim, ujistěte se, že jste na televizi provedli následující nastavení.

Zvuk

Není zvuk:

Zkontrolujte připojení HDMI kabelu. Zkontrolujte nastavení pro „Ovládání HDMI“ a „Zvukový systém“ v kroku 6 (strana 9).

• Přepněte „Zvukový systém“ na „TV reproduktory“ v nastavení „Reproduktory“. Použití s duálním zvukem digitálního vysílání televizoru: V závislosti na vysílání zvuk nelze přepnout. Přepněte nastavení televizoru „Optický výstup“ z „Auto“ na „PCM“. Použití s externím zařízením pro duální zvuk:
• Pokud nelze přepnout zvuk, aktivujte funkci PCM přepnutím nastavení zvukového výstupu externího zařízení.

Kontrolka

I když je televizor zapnutý, kontrolka I (zapnuto) stojanu televizoru se nerozsvítí:

• Zkontrolujte připojení AC síťového kabelu apod.
• Obraťte se na službu zákaznické podpory.

Kontrolka (zapnuto) bliká červeně: - Možná došlo u produktu k poruše. Zkontrolujte, kolikrát LED kontrolka blikne, a obraťte se na servisní centrum Sony.

Kontrolka I (zapnuto)

Svítí následujícím způsobem:

Zelené: Stojan televizoru je zapnutý. (Funkce „Reproduktory" je nastavena na „Zvukový systém".)

Vyp: Stojan televizoru je v pohotovostním režimu nebo vypnutý.

Kontrolky zvukového formátu

Rozsvítí se podle vstupního zvukového formátu stojanu televizoru.

D: Dolby Digital DTS PLII: Dolby Pro Logic II

Specifikace

		SU-B550S	SU-B460S	SU-B400S
Rozměry:cm	A	8,1	9,3	10
	B	20	17,2	16,1
	C	127,6	108,3	94,4
	D	79,3 68,4	60,6
	E	28,1 26,5	26,1
Hmotnost tojanu:		5,8 kg	5,4 kg	5,1 kg

Sekce zesilovače

Jmenovitý výkon: Přední: 10 W + 10 W (na kanál) 12 ohmů, 1 kHz, THD nižší než 1% Subwoofer: 20 W, 6 ohmů, 100 Hz, THD nižší než 1%

Sekce HDMI

Konektor Konektor HDMI

Video vstupy/ 640×480p@60Hz

výstupy 720×480p@ 59,94/60 Hz

1280×720p@ 59,94/60 Hz

1920×1080i@ 59,94/60 Hz

1920×1080p@ 59,94/60 Hz

720× 576p@50Hz

1280× 720p@50Hz

1920× 1080i@50Hz

1920× 1080p@50Hz

1920× 1080p@24Hz

Deep Colour: 30bitový/36bitový

Video vstupy/ 1280× 720p@59,94 / 60 Hz

výstupy (3D) Frame packing

1920× 1080i@ 59,94/60 Hz

Frame packing

1920× 1080i @ 59,94 / 60Hz

Side-by-Side (Polovici)

1920× 1080p@ 59,94/60 Hz

Side-by-Side (Polovični)

1280× 720p@50Hz

Frame packing

1920× 1080i@50Hz

Frame packing

1920× 1080i@50Hz

Side-by-Side (Poloviční)

1920× 1080p@50Hz

Side-by-Side (Poloviční)

1920× 1080p@24Hz

Frame packing

Deep Colour: 30bitový/36bitový

Audio vstupy Lineární PCM 7.1 kanálů/

Dolby Digital/DTS

Reproduktory

Jednotka předního reproduktoru

Systém reproduktoru

2pásmový 3dílný, typ Bass reflex

Jednotka reproduktoru

Basový reproduktor: 30 × 82 mm

Jednotka reproduktoru

70 mm kónický typ

Obecné

Požadavky na energii

100 - 240V,50 / 60Hz

Spotřeba energie

Zapnuto: 12 W

Pohotovostní režim: 0,7 W

• Spotřeba energie v pohotovostním režimu: 0,7 W. U některých desek s tištěnými spoji nejsou použity halogenované zpomalovače hoření. Více než 85% koeficientu účinnosti jednotky zesilovače je dosaženo s využitím plně digitálního zesilovače S-Master.

Vzhled a specifikace podléhají změně bez předchozího upozornění.

Bezpečnost

Specifikované výrobky

Tento stojan na televizor je určený na použitie s výrobkami Sony uvedenými nižšie. Neinštalujte na stojan iné výrobky, ako sú uvedené.

Kábel elektrického napájania

Zaistite, aby montáž vykonávali aspoň dve osoby.

Zaistite, aby umiestňovanie televízora na stojan na televízor vykonávali aspoň dve osoby. Ak montáž vykonáva iba jedna osoba, môže dôjsť k nehode alebo k úrazu.

Stojan na televízor neupravujte.

Môže spadnúť a spôsobiť úraz.

Dbajte na to, aby ste televízor umiestnili v súlade s uvedenými pokynmi.

Skrutky bezpečne utiahnite. Ak nie je televízor namontovaný správne, môže dôjsť k jeho prevrhnutiu a následnému úrazu.

Pri prenášaní televízora v rukách ho držte tak, ako je to znázornené vyššie. Netlačte na LCD panel a rám okolo obrazovky.

Televízor nainštalujete vložením do drážky stojana na televízor.

Šípka smeruje k prednej časti stojana na televízor.

5 Televízor a stojan na televízor zaistite tromi skrutkami na upevnenie stĺpika stojana na televízor (PSW5 × 16) čierne (dodáva sa).

Skrutka na upevnenie stĺpika stojana televízora (PSW5 × 16) čierna

6 Na stojan na televízor namontujte zadný kryt. (Len pre model SU-B550S)

7

Zvýjání kabelů.

Připojení elektrického napájecího kabelu

Krok 6:

Zelená: stojan na televizor je zapnutý. („Audio system“ je nastavený na „Reproduktory“.)

Vyp.: stojan na televizor je v pohotovostním režimu nebo je vypnutý.

2Indikátory audio formátu

Jedno vedle druhého (polovina)

1920× 1080p@ 59,94/60 Hz

Jedno vedle druhého (polovina)

1280× 720p@50Hz

Balíky obrázků

1920× 1080i@50Hz

Balíky obrázků

1920× 1080i@50Hz

Jedno vedle druhého (polovina)

1920× 1080p@50Hz

Jedno vedle druhého (polovina)

1920× 1080p@24Hz

Balíky obrázků

Reproduktorový systém

2-cestný 3-driver, typ Bass reflex

Reproduktorová jednotka

Woofer: 30 × 82 mm kónický

typ, × 2

Tweeter: 14mm kopulový typ

Subwoofer

Reproduktorový systém

Subwoofer, typ Bass reflex

Reproduktorová jednotka

70 mm kónický typ

Všeobecné

Požadavky na napájení

100 - 240V,50 / 60Hz

Příkon (spotřeba energie)

Zapnuto: 12 W

Pohotovostní režim: 0,7 W
