NÁVOD NA OBSLUHU SUB400S SONY

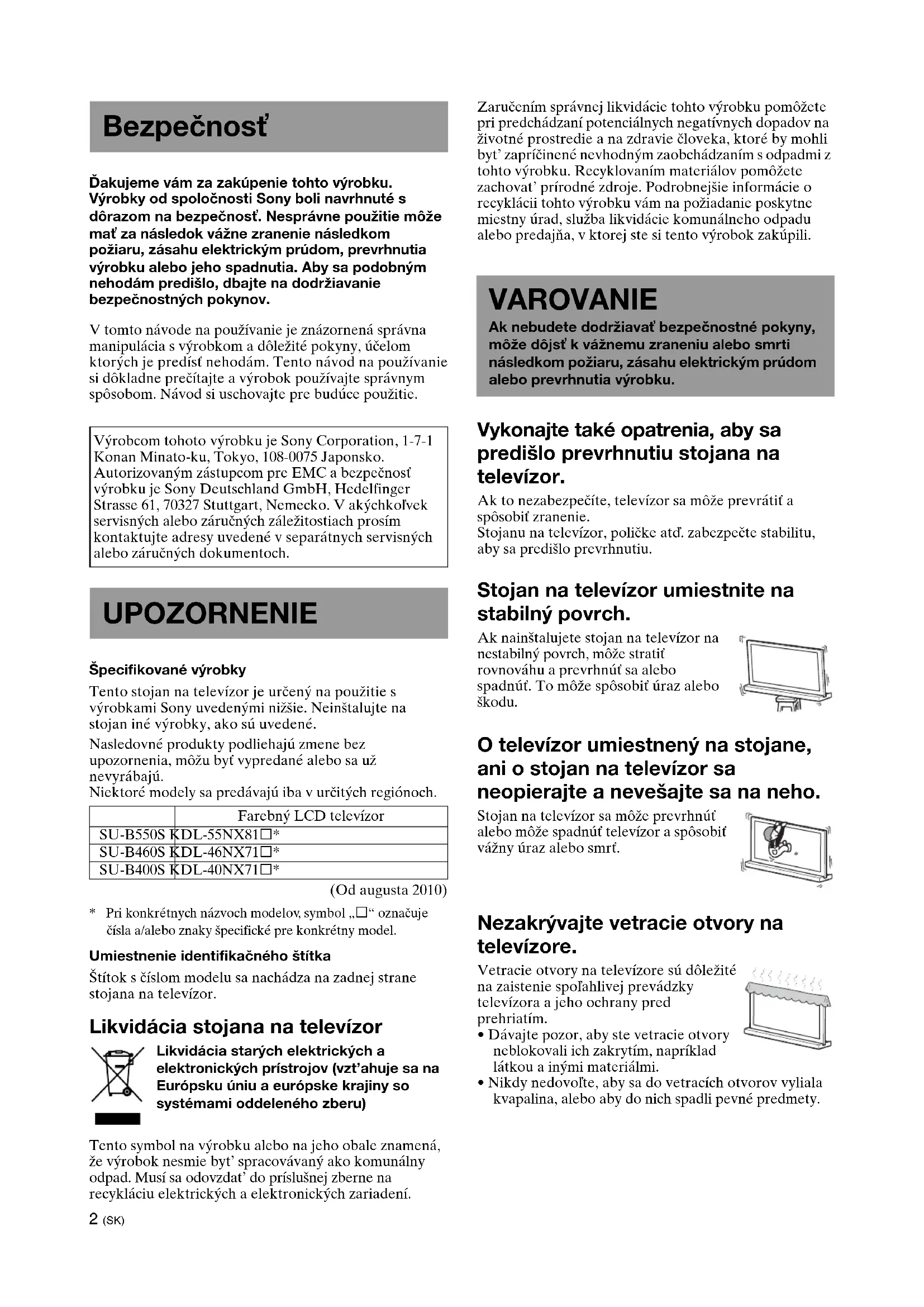

• Více než 85 % koeficientu účinnosti jednotky zesilovače je dosaženo s využitím plně digitálního zesilovače S-Master.2 (SK) Ďakujeme vám za zakúpenie tohto výrobku. Výrobky od spoločnosti Sony boli navrhnuté s dôrazom na bezpečnosť. Nesprávne použitie môže mať za následok vážne zranenie následkom požiaru, zásahu elektrickým prúdom, prevrhnutia výrobku alebo jeho spadnutia. Aby sa podobným nehodám predišlo, dbajte na dodržiavanie bezpečnostných pokynov. V tomto návode na používanie je znázornená správna manipulácia s výrobkom a dôležité pokyny, účelom ktorých je predísť nehodám. Tento návod na používanie si dôkladne prečítajte a výrobok používajte správnym spôsobom. Návod si uschovajte pre budúce použitie. Špecifikované výrobky Tento stojan na televízor je určený na použitie s výrobkami Sony uvedenými nižšie. Neinštalujte na stojan iné výrobky, ako sú uvedené. Nasledovné produkty podliehajú zmene bez upozornenia, môžu byť vypredané alebo sa už nevyrábajú. Niektoré modely sa predávajú iba v určitých regiónoch. (Od augusta 2010)

• Pri konkrétnych názvoch modelov, symbol „s“ označuje čísla a/alebo znaky špecifické pre konkrétny model. Umiestnenie identifikačného štítka Štítok s číslom modelu sa nachádza na zadnej strane stojana na televízor. Likvidácia stojana na televízor Likvidácia starých elektrických a elektronických prístrojov (vzt’ahuje sa na Európsku úniu a európske krajiny so systémami oddeleného zberu) Tento symbol na výrobku alebo na jeho obale znamená, že výrobok nesmie byt’ spracovávaný ako komunálny odpad. Musí sa odovzdat’ do príslušnej zberne na recykláciu elektrických a elektronických zariadení. Zaručením správnej likvidácie tohto výrobku pomôžete pri predchádzaní potenciálnych negatívnych dopadov na životné prostredie a na zdravie človeka, ktoré by mohli byt’ zapríčinené nevhodným zaobchádzaním s odpadmi z tohto výrobku. Recyklovaním materiálov pomôžete zachovat’ prírodné zdroje. Podrobnejšie informácie o recyklácii tohto výrobku vám na požiadanie poskytne miestny úrad, služba likvidácie komunálneho odpadu alebo predajňa, v ktorej ste si tento výrobok zakúpili. Vykonajte také opatrenia, aby sa predišlo prevrhnutiu stojana na televízor. Ak to nezabezpečíte, televízor sa môže prevrátiť a spôsobiť zranenie. Stojanu na televízor, poličke atď. zabezpečte stabilitu, aby sa predišlo prevrhnutiu. Stojan na televízor umiestnite na stabilný povrch. Ak nainštalujete stojan na televízor na nestabilný povrch, môže stratiť rovnováhu a prevrhnúť sa alebo spadnúť. To môže spôsobiť úraz alebo škodu. O televízor umiestnený na stojane, ani o stojan na televízor sa neopierajte a nevešajte sa na neho. Stojan na televízor sa môže prevrhnúť alebo môže spadnúť televízor a spôsobiť vážny úraz alebo smrť. Nezakrývajte vetracie otvory na televízore. Vetracie otvory na televízore sú dôležité na zaistenie spoľahlivej prevádzky televízora a jeho ochrany pred prehriatím.

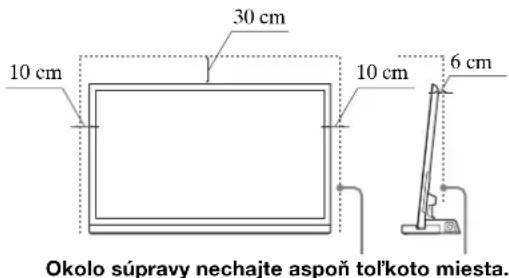

• Dávajte pozor, aby ste vetracie otvory neblokovali ich zakrytím, napríklad látkou a inými materiálmi.

• Nikdy nedovoľte, aby sa do vetracích otvorov vyliala kvapalina, alebo aby do nich spadli pevné predmety. Bezpečnosť Výrobcom tohoto výrobku je Sony Corporation, 1-7-1 Konan Minato-ku, Tokyo, 108-0075 Japonsko. Autorizovaným zástupcom pre EMC a bezpečnosť výrobku je Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Nemecko. V akýchkoľvek servisných alebo záručných záležitostiach prosím kontaktujte adresy uvedené v separátnych servisných alebo záručných dokumentoch. UPOZORNENIE Farebný LCD televízor SU-B550S KDL-55NX81s* SU-B460S KDL-46NX71s* SU-B400S KDL-40NX71s* VAROVANIE Ak nebudete dodržiavať bezpečnostné pokyny, môže dôjsť k vážnemu zraneniu alebo smrti následkom požiaru, zásahu elektrickým prúdom alebo prevrhnutia výrobku.3 (SK) Na televízor neklaďte predmety naplnené tekutinami, ako napríklad vázy. Televízor napájaný z káblovej elektrickej siete nepoužívajte v blízkosti vody, napríklad blízko vane, umývadla, kuchynskej výlevky, práčovne, ale ani vo vlhkej pivnici alebo pri bazéne. Televízor neumiestňujte na miesta vystavené extrémnym teplotám, ako priame slnečné žiarenie, blízko radiátorov alebo ohrievačov. Televízor sa môže v takýchto podmienkach prehriať a následne sa môže zdeformovať kryt, alebo sa môže vyskytnúť porucha. Televízor neumiestňujte na miesta vystavené priamemu pôsobeniu klimatizácie. Vnútri televízora môže dôjsť ku kondenzácii, čo môže spôsobiť poruchu. Okolo televízora zabezpečte adekvátny priestor na dostatočné vetranie. Okolo televízora nechajte dostatok miesta podľa ilustrácie nižšie. Kábel elektrického napájania

• Používajte iba napájacie káble dodávané spoločnosťou Sony, nie iné značky.

• Pri montáži televízora na stojan na televízor predchádzajte pricviknutiu napájacieho alebo prepájacieho kábla. Ak je napájací alebo prepájací kábel poškodený, môže dôjsť k vzniku požiaru alebo zásahu elektrickým prúdom.

• Pri prenášaní stojana na televízor nestúpajte na napájací ani na prepájací kábel. Napájací alebo prepájací kábel sa môže poškodiť a môže tak dôjsť k vzniku požiaru alebo zásahu elektrickým prúdom.

• V prípade zakopnutia o napájací alebo prepájací kábel môže dôjsť k prevrhnutiu stojana na televízor a k úrazu.

Varovanie Aby ste znížili riziko požiaru alebo elektrického šoku, nevystavujte toto zariadenie dažďu ani vlhkosti. Aby ste predišli riziku požiaru alebo šoku, neumiestňujte na zariadenie objekty naplnené tekutinami, ako napríklad vázy. Toto zariadenie neinštalujte v uzavretom priestore, ako je knižnica alebo podobný objekt.

• Nepoužívajte žiadny iný sieťový adaptér. Môže to spôsobiť nesprávnu činnosť.

• Sieťový adaptér pripojte k ľahko dostupnej sieťovej zásuvke.

• Sieťový kábel neomotávajte okolo sieťového adaptéra. Drôt sa môže zlomiť a/alebo to môže spôsobiť poruchu TV.

• Nedotýkajte sa sieťového adaptéra mokrými rukami.

• Ak si všimnete nejakú abnormalitu na sieťovom adaptéri, okamžite ho odpojte od sieťovej zásuvky.

• Zariadenie sa neodpája od zdroja napájania, pokiaľ je pripojené k sieťovej zásuvke, aj keď ste samotné zariadenie vypli. Okrem špecifikovaných výrobkov nemontujte žiadne iné zariadenia. Tento stojan na televízor je určený na použitie iba so špecifikovanými výrobkami. Ak na stojan namontujete iné zariadenie než je špecifikované, môže spadnúť, rozbiť sa alebo spôsobiť úraz. Ilustrácie v tejto príručke znázorňujú model KDL-46NX71s, pokiaľ nie je uvedené inak. Televízor nezabudnite zaistiť. Televízor na stojane na televízor zaistite pomocou dodaných skrutiek. Ak nie je televízor bezpečne namontovaný, môže spadnúť alebo sa môže stojan na televízor prevrhnúť a spôsobiť tak úraz. Okolo súpravy nechajte aspoň toľkoto miesta.30 cm10 cm10 cm 6 cm UPOZORNENIE Ak nebudete dodržiavať nasledujúce bezpečnostné opatrenia, môže dôjsť k úrazu alebo škode na majetku.

Slovenčina (Pokračovanie)4 (SK) Poznámky k montáži Dávajte pozor, aby stojan na televízor nebol namontovaný našikmo alebo nakrivo. Aby ste tomu zabránili, dodržiavajte nasledujúce bezpečnostné opatrenia. Ak stojan na televízor umiestňujete na mäkkom povrchu, ako napr. na rohoži alebo koberci, najprv na miesto montáže položte dosku. – Stojan na televízor neumiestňujte na mieste vystavenom priamemu slnečnému svetlu alebo v blízkosti kúrenia. – Stojan na televízor neumiestňujte na horúcom či vlhkom mieste alebo vonku. Poznámka k používaniu Čistenie Čistotu stojana na televízor udržiavajte občasným utretím suchou mäkkou handričkou. Ťažko odstrániteľné škvrny odstránite utretím handričkou navlhčenou v jemnom saponáte. Nezabudnite potom toto miesto utrieť suchou mäkkou handričkou. Nepoužívajte chemikálie, ako napr. riedidlo alebo benzín, lebo tie povrchovú úpravu stojana na televízor poškodzujú. Zaistite, aby montáž vykonávali aspoň dve osoby. Zaistite, aby umiestňovanie televízora na stojan na televízor vykonávali aspoň dve osoby. Ak montáž vykonáva iba jedna osoba, môže dôjsť k nehode alebo k úrazu. Stojan na televízor neupravujte. Môže spadnúť a spôsobiť úraz. Dbajte na to, aby ste televízor umiestnili v súlade s uvedenými pokynmi. Skrutky bezpečne utiahnite. Ak nie je televízor namontovaný správne, môže dôjsť k jeho prevrhnutiu a následnému úrazu. Dávajte pozor, aby ste si pri montáži neporanili ruky alebo prsty.

• Stojan na televízor nepresúvajte držiac ho za stĺpik.

• Výmenu elektrického napájacieho kábla môže vykonať iba autorizovaný servis. Prevádzka / Obsluha Pred pripojením iných komponentov sa presvedčte, že je stojan na televízor vypnutý a odpojený. Autorské práva Tento stojan na televízor disponuje systémom Dolby

• Vyrobené v licencii spoločnosti Dolby Laboratories. Dolby, Pro Logic a symbol dvojitého D sú ochranné známky spoločnosti Dolby Laboratories. ** Vyrobené v licencii U.S. patentov č.: 5 451 942; 5 956 674; 5 974 380; 5 978 762; 6 487 535 a iných vydaných a čakajúcich patentov v U.S.A. a na celom svete. DTS a Symbol sú registrované obchodné značky, DTS Digital Surround a logo DTS sú ochranné známky spoločnosti DTS, Inc. Produkt obsahuje softvér. © DTS, Inc. Všetky práva vyhradené. Tento stojan na televízor disponuje technológiou rozhrania HDMI™ (High-Definition Multimedia Interface). HDMI, logo HDMI a názov technológie High-Definition Multimedia Interface sú ochranné známky alebo registrované obchodné známky spoločnosti HDMI Licensing LLC v Spojených Štátoch a iných krajinách. „BRAVIA“ je ochranná známka spoločnosti Sony Corporation. UPOZORNENIA5 (SK)

• Len pre model SU-B550S. Pred montážou

• Pred montážou sa uistite, že máte k dispozícii krížový skrutkovač Phillips, vhodný na príslušné skrutky.

• Ak používate elektrický skrutkovač, krútiaci moment nastavte na približne 1,5 N·m {15 kgf·cm}. Stojan na televízor držte a manipulujte s ním opatrne. Krok 1: Kontrola súčiastok Názov Množstvo Stojan

Montážna skrutka na upevnenie stĺpika stojana na televízor (PSW5 × 16) čierna (× 3) Skrutka spoja (PSW5 × 16) čierna (× 3)

Návod na použitie 1 Záručný list Ak sa elektrický napájací kábel pricvikne pod alebo medzi jednotlivé dielce zariadenia, môže dôjsť ku skratu alebo zásahu elektrickým prúdom. V prípade zakopnutia o napájací alebo prepájací kábel môže dôjsť k prevrhnutiu stojana na televízor a k úrazu. Umiestnenie zvážte a stojan na televízor umiestnite skôr, ako začnete s montážou televízora. Vzhľadom na to, že je televízor ťažký, odporúčame, aby ste najprv vybrali miesto pre montáž a stojan na televízor zostavili priamo na mieste. Informácie o odmontovaní stolového stojana od televízora nájdete v návode na používanie vášho televízneho prijímača. Poznámka o vyberaní stojana na televízor zo škatule VAROVANIE Krok 2: Montáž televízora

Pri prenášaní televízora ho držte za určené body. Televízor uchopte tak, ako to znázorňuje ilustrácia:

• Pri prenášaní televízora v rukách ho držte tak, ako je to znázornené vyššie. Netlačte na LCD panel a rám okolo obrazovky.

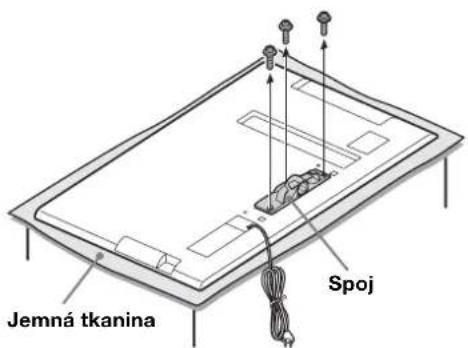

• Pri demontáži stolového stojana z displeja položte displej obrazovkou nadol na pevný rovný povrch, ktorý je väčší ako displej.

• Aby sa predišlo poškodeniu povrchu LCD displeja, skôr ako ho položíte na podložku, prestrite na ňu jemnú tkaninu. Jemná tkanina Spoj (Pokračovanie)6 (SK)

• Následkom tlaku alebo úderov na povrch displeja sa LCD displej môže rozbiť alebo poškodiť.

• Displej položte obrazovkou nadol na pevný a rovný povrch tak, aby stolový stojan presahoval cez okraj povrchu podložky. Ak bude obrazovka displeja a stolový stojan na rovnakej úrovni plochy podkladu, vznikne nestabilita, následkom ktorej sa počas zásahu môže displej poškodiť.

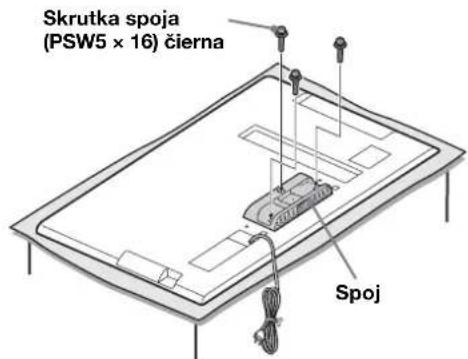

Tromi skrutkami (PSW5 × 16) čierne (dodáva sa) dodaný spoj primontujte na zadnú časť televízora. Zasunutím nahor spoj nasadíte.

Televízor namontujte na stojan na televízor. Televízor nainštalujete vložením do drážky stojanu na televízor. Šípka smeruje k prednej časti stojana na televízor. UPOZORNENIE Spoj Skrutka spoja (PSW5 × 16) čierna

Na stojan na televízor namontujte zadný kryt. (Len pre model SU-B550S) Skrutka na upevnenie stĺpika stojana na televízor(PSW5 × 16) čiernaZadný kryt7 (SK)

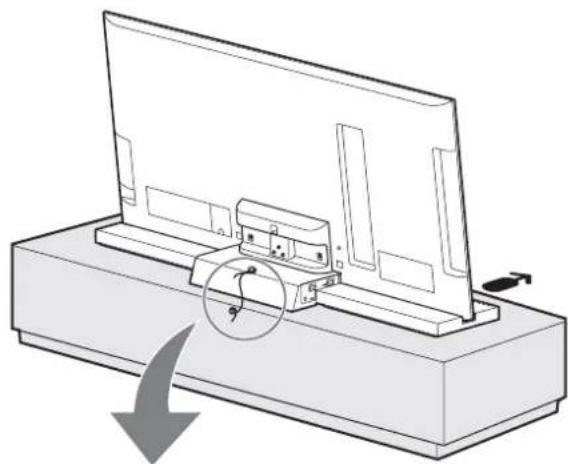

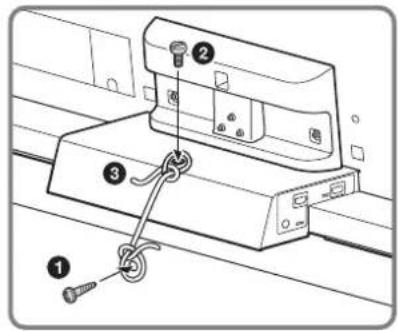

• Kábel elektrického napájania nenavíjajte spolu s ostatnými káblami. Krok 3: Bezpečnostné opatrenia na zabránenie prevrhnutiu VAROVANIE Vykonajte opatrenia, aby ste zabránili prevrhnutiu stojana na televízor, čo by mohlo mať za následok úraz a poškodenie. 1 Zaskrutkujte do dosky skrutku do dreva (s priemerom 4 mm, nedodáva sa). 2 Zaskrutkujte skrutku do kovu (M4 × 16, nedodáva sa) do otvoru pre skrutku v stojane na televízor. 3 Skrutku do dreva a skrutku do kovu zviažte silným lankom (nedodáva sa).8 (SK) Krok 4: Pripájanie televízora a prehrávača Televízor prepojte so stojanom na televízor cez HDMI rozhranie pomocou kábla HDMI. Pri prepájaní komponentov kompatibilných so Sony „BRAVIA“ Sync, pomocou káblov HDMI, je možné postup zjednodušiť, keď nastavíte funkciu ovládania HDMI pre televízor TV.

• Ak je televízor kompatibilný s funkciou ARC, vedľa HDMI konektora na televízore sa nachádzajú písmená „ARC“. Ak aj kábel HDMI pripojíte k HDMI konektoru, ale tento nie je s funkciou ARC kompatibilný, funkciu ARC nie je možné použiť.

• Funkcia ARC je k dispozícii, iba keď je ovládanie pre HDMI zapnuté.

• Aj keď je stojan na televízor vypnutý (aktívny pohotovostný režim), bude sa HDMI signál prenášať z komponentu pripojeného k televízoru cez HDMI pripojenie. Vychutnajte si obraz a zvuk z komponentu na televízore. Poznámky k HDMI prepojeniam

• Použite vysoko rýchlostný kábel HDMI. Ak použijete štandardný kábel HDMI, 1080p, Deep Colour alebo 3D (3-rozmerné) obrazy sa nemusia zobrazovať korektne.

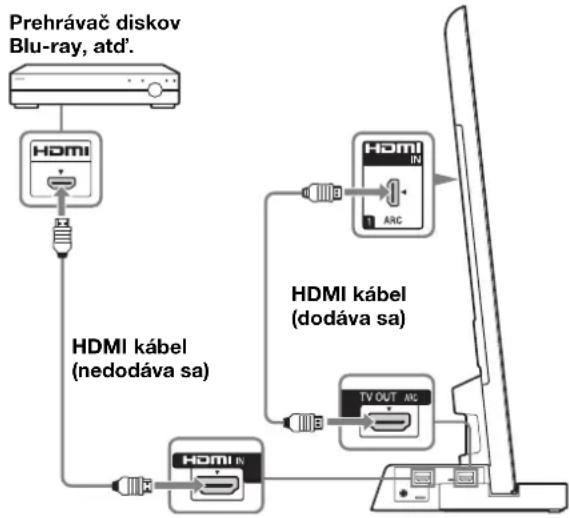

• Odporúča sa používať schválený kábel HDMI. HDMI kábel (nedodáva sa)HDMI kábel (dodáva sa)Prehrávač diskov Blu-ray, atď.
• Ak je obraz alebo zvuk z komponentu pripojeného káblom HDMI nekvalitný, skontrolujte nastavenie pripojeného komponentu.

• Zvukové signály (vzorkovacia frekvencia, bitová dĺžka atď.) prenášané z HDMI konektora môžu byť potlačované pripojeným komponentom.

• Ak sa vzorkovacia frekvencia alebo počet kanálov výstupných zvukových signálov z prehrávajúceho komponentu prepne, zvuk sa môže prerušiť.

• Ak pripojený komponent nie je kompatibilný s technológiou ochrany autorských práv (HDCP), obraz a/alebo zvuk z výstupného HDMI konektora televízora môže byť rušivo deformovaný alebo nemusí byť prenášaný vôbec. V takom prípade skontrolujte špecifikácie parametrov pripojeného komponentu.

• Neodporúča sa používať konverzný kábel HDMI-DVI.

• Tento systém podporuje prenos hĺbky farieb Deep Colour, „x.v.Colour,“ a 3D (3-rozmerný obraz).9 (SK) Krok 5: Pripojenie elektrického napájacieho kábla Skôr ako napájací kábel stojana na televízor pripojíte do elektrickej zásuvky na stene, popripájajte k stojanu na televízor všetky ostatné komponenty a televízor.

• Skontrolujte nastavenia „Ovládanie pre HDMI“ a „Audio systém“ podľa kroku 6 (strana 9). Použitie so slúchadlami:

• „Audio systém“ v nastaveniach „Reproduktory“ prepnite na „Reproduktor TV“. Použitie s duálnym zvukom digitálneho televízneho vysielania:

• V závislosti od vysielania nie je možné zvuk prepnúť. Prepnite nastavenie „Optický výstup“ televízora z „Auto“ na „PCM“. Použitie s externým zariadením pre duálny zvuk:

• Mohlo sa stať, že došlo k poruche. Skontrolujte, koľkokrát kontrolka LED zabliká a problém konzultujte so servisným centrom Sony. Indikátor 1 Indikátor : (napájanie) Svieti nasledovne: Zelená: stojan na televízor je zapnutý. („Audio systém“ je nastavený na „Reproduktory“.) Vyp.: stojan na televízor je v pohotovostnom režime alebo je vypnutý. 2 Indikátory audio formátu Svietia podľa audio formátu, ktorého vstup je pripojený k stojanu na televízor. D: Dolby Digital DTS PLII: Dolby Pro Logic II11 (SK) Zosilňovač Menovitý výkon Predný: 10 W + 10 W, (na kanál) 12 ohmov, 1 kHz, THD menej ako

Subwoofer: 20 W, 6 ohmov, 100 Hz, THD menej ako 1% HDMI Konektor HDMI™ konektor Video vstupy/ 640 × 480p@60 Hz výstupy 720 × 480p@59,94/60 Hz 1280 × 720p@59,94/60 Hz 1920 × 1080i@59,94/60 Hz 1920 × 1080p@59,94/60 Hz 720 × 576p@50 Hz 1280 × 720p@50 Hz 1920 × 1080i@50 Hz 1920 × 1080p@50 Hz 1920 × 1080p@24 Hz Deep Colour: 30bit/36bit Video vstupy/ 1280 × 720p@59,94/60 Hz výstupy (3D) Balíky obrázkov 1920 × 1080i@59,94/60 Hz Balíky obrázkov 1920 × 1080i@59,94/60 Hz Jedno vedľa druhého (polovica) 1920 × 1080p@59,94/60 Hz Jedno vedľa druhého (polovica) 1280 × 720p@50 Hz Balíky obrázkov 1920 × 1080i@50 Hz Balíky obrázkov 1920 × 1080i@50 Hz Jedno vedľa druhého (polovica) 1920 × 1080p@50 Hz Jedno vedľa druhého (polovica) 1920 × 1080p@24 Hz Balíky obrázkov Deep Colour: 30bit/36bit Audio vstupy Lineárny PCM 7.1ch/ Dolby Digital/DTS Reproduktory Predný reproduktor Reproduktorový systém 2-cestný 3-driver, typ Bass reflex Reproduktorová jednotka Woofer: 30 × 82 mm kónický typ, × 2 Tweeter: 14 mm kopulový typ Subwoofer Reproduktorový systém Subwoofer, typ Bass reflex Reproduktorová jednotka 70 mm kónický typ Všeobecné Požiadavky na napájanie 100 – 240 V, 50/60 Hz Príkon (spotreba energie) Zapnuté: 12 W Pohotovostný režim: 0,7 W Dizajn a špecifikácie parametrov sa môžu zmeniť bez upozornenia. Technické údaje SU-B550S SU-B460S SU-B400S Rozmery: cm

• V prípade určitých dosiek plošných spojov sa halogénované zhášadlá nepoužívajú.
