SU40NX1 - TV nábytok SONY - Bezplatný návod na obsluhu

Typ produktu	TV nábytok (stojan na televízor)
Značka	Sony
Model	SU40NX1
Kompatibilné modely televízorov	KDL-40NX70☐, KDL-40NX80☐ (k januáru 2010)
Rozmery (A x B x C x D x F x G)	A: 410 mm, B: 130 mm, C: 180 mm, D: 994 mm, F: 45 mm, G: 310 mm
Výška s uhlom (E) - 0°	670 mm
Výška s uhlom (E) - 6°	667 mm
Hmotnosť stojana	5,5 kg
Napájanie	Bez napájania (pasívny stojan)
Nastaviteľný uhol pohľadu	0° alebo 6° sklonu
Materiál	Kov a plast (odhad)
Upevnenie na stenu proti prevráteniu	Áno, otvor na upevnenie
Odporúčaný počet osôb na inštaláciu	Najmenej 2 osoby
Dodávané skrutky	4 čierne skrutky na upevnenie stojana TV (PSW5×16), 1 čierna skrutka krytu stojana (PSW5×16), 1 strieborná skrutka na nastavenie uhla (PSW5×10), 2 podložky (pre modely 40/46/52NX80)
Údržba a čistenie	Mäkká suchá handrička; na odolné škvrny handrička mierne napustená neutrálnym mydlom, potom utrieť suchou handričkou. Nepoužívať riedidlo, benzín.
Bezpečnosť	Stojan je určený len pre uvedené modely. Neupravovať. Inštalovať na rovný a pevný povrch. Nezakrývať vetracie otvory televízora. Neopierať sa o televízor.
Krajina pôvodu / Výrobca	Sony Corporation, 1-7-1 Konan Minato-ku Tokio, Japonsko
Záruka	Nešpecifikovaná, pozri záruku televízora

Často kladené otázky - SU40NX1 SONY

Ktoré televízory sú kompatibilné so stojanom SU40NX1?

Stojan SU40NX1 je určený pre televízory Sony z radov KDL-40NX70☐ a KDL-40NX80☐ (40-palcové modely). Pre iné veľkosti pozri modely SU46NX1 a SU52NX1.

Ako nainštalovať stojan SU40NX1?

Inštaláciu musia vykonať najmenej dve osoby. Umiestnite stojan na rovný a pevný povrch. Upevnite televízor do drážky, potom zaskrutkujte štyri čierne skrutky upevnenia stojana TV a striebornú skrutku nastavenia uhla. Postupujte podľa krokov v návode.

Umožňuje stojan nastaviť uhol televízora?

Áno, môžete nastaviť uhol pohľadu na 0° alebo 6° sklonu. Za týmto účelom odstráňte zadný kryt a kryt nohy, odskrutkujte tri skrutky nohy, nakloňte televízor, premiestnite pohyblivý prvok a znova zaskrutkujte.

Ako čistiť stojan SU40NX1?

Použite mäkkú a suchú handričku. Na odolné škvrny mierne navlhčite handričku roztokom neutrálneho mydla, potom utrite suchou handričkou. Nikdy nepoužívajte riedidlo, benzín ani chemikálie.

Je stojan dodávaný so všetkými potrebnými skrutkami?

Áno, súprava obsahuje 4 čierne skrutky upevnenia stojana TV (PSW5×16), 1 čiernu skrutku krytu stojana (PSW5×16), 1 striebornú skrutku nastavenia uhla (PSW5×10) a pre modely 40/46/52NX80 2 lepiace podložky.

Aká je maximálna nosnosť stojana SU40NX1?

Stojan je určený len pre uvedené televízory (séria NX80/NX70 40 palcov). Hmotnosť samotného stojana je 5,5 kg. Hmotnosť kompatibilného televízora je približne 15-20 kg podľa modelu. Presnú hmotnosť nájdete v návode k televízoru.

Je možné pripevniť stojan na stenu, aby sa zabránilo prevráteniu?

Áno, stojan má otvor na upevnenie na stenu, aby sa zabránilo prevráteniu. Použite vhodné upevnenie (nie je súčasťou dodávky) podľa pokynov v návode k televízoru.

Čo robiť, ak televízor na stojane dobre nedrží?

Skontrolujte, či používate správny model stojana pre váš televízor. Uistite sa, že sú skrutky správne utiahnuté (odporúčaný krútiaci moment ~1,5 N·m). Ak problém pretrváva, kontaktujte podporu Sony.

Je stojan SU40NX1 kompatibilný s inými značkami?

Nie, tento stojan je špeciálne navrhnutý pre televízory Sony uvedených radov. Inštalácia iného zariadenia môže viesť k pádu alebo zraneniam.

Ako získať úplný návod na použitie?

Návod je k dispozícii na bezplatné stiahnutie vo formáte PDF na stránke notice-facile.com. Preklad do iného jazyka môžete požiadať prostredníctvom kontaktného formulára.

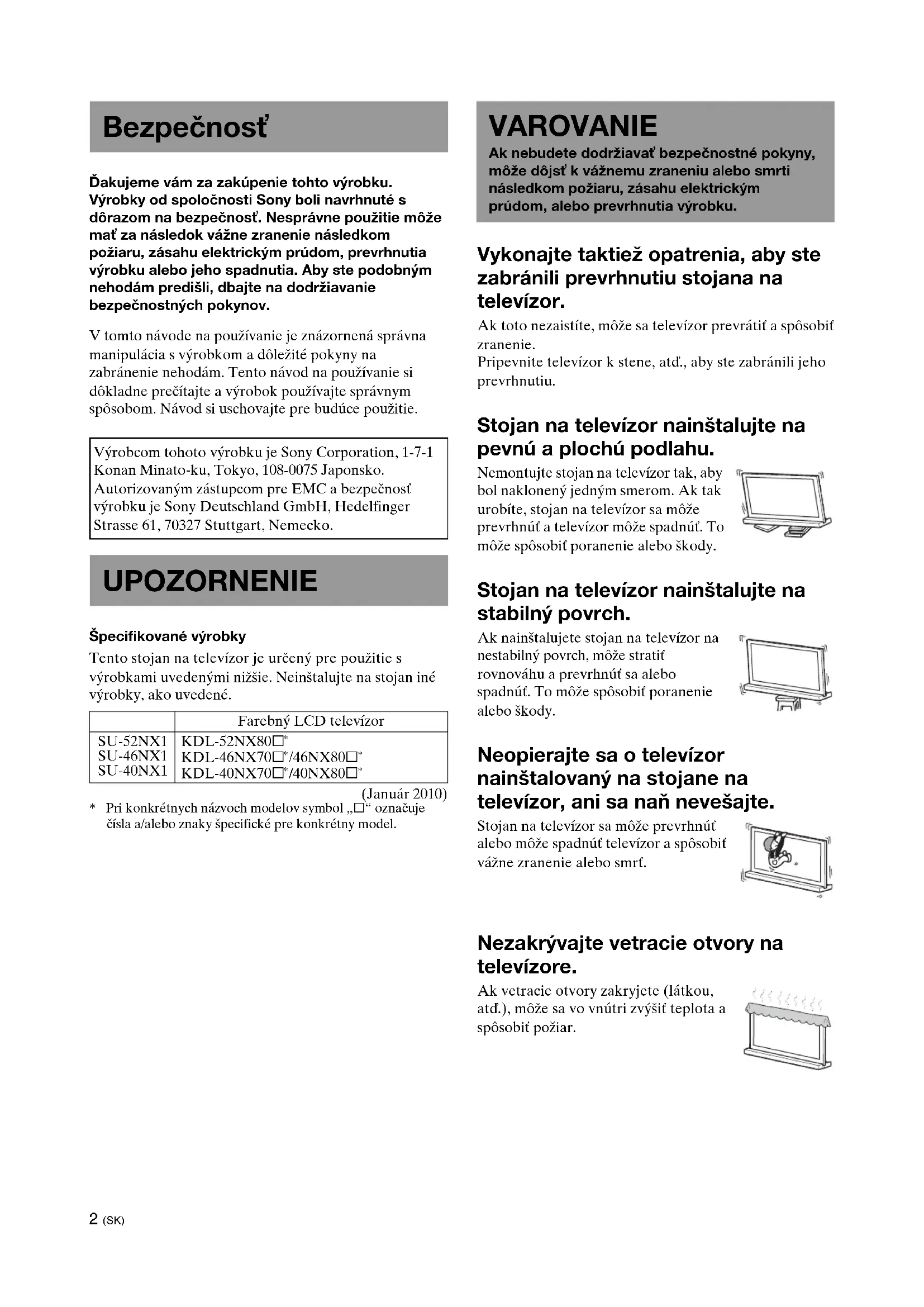

NÁVOD NA OBSLUHU SU40NX1 SONY

Ďakujeme vám za zakúpenie tohto výrobku. Výrobky od spoločnosti Sony boli navrhnuté s dôrazom na bezpečnosť. Nesprávne použitie môže mať za následok vážne zranenie následkom požiaru, zásahu elektrickým prúdom, prevrhnutia výrobku alebo jeho spadnutia. Aby ste podobným nehodám predišli, dbajte na dodržiavanie bezpečnostných pokynov.

V tomto návode na používanie je znázornená správna manipulácia s výrobkom a dôležité pokyny na zabránenie nehodám. Tento návod na používanie si dôkladne prečítajte a výrobok používajte správnym spôsobom. Návod si uschovajte pre budúce použitie.

Výrobcom tohto výrobku je Sony Corporation, 1-7-1 Konan Minato-ku, Tokyo, 108-0075 Japonsko. Autorizovaným zástupcom pre EMC a bezpečnosť výrobku je Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Nemecko.

UPOZORNENIE

Špecifikované výrobky

Tento stojan na televízor je určený pre použitie s výrobkami uvedenými nižšie. Neinštalujte na stojan iné výrobky, ako uvedené.

	Farebný LCD televízor
SU-52NX1	KDL-52NX80☐*
SU-46NX1	KDL-46NX70☐*/46NX80☐*
SU-40NX1	KDL-40NX70☐*/40NX80☐*

(Január 2010) * Pri konkrétnych názvoch modelov symbol „☐“ označuje čísla a/alebo znaky špecifické pre konkrétny model.

VAROVANIE

Ak nebudete dodržiavať bezpečnostné pokyny, môže dôjsť k vážnemu zraneniu alebo smrti následkom požiaru, zásahu elektrickým prúdom, alebo prevrhnutia výrobku.

Vykonajte taktiež opatrenia, aby ste zabránili prevrhnutiu stojana na televízor.

Ak toto nezaistíte, môže sa televízor prevrátiť a spôsobiť zranenie.

Pripevnite televízor k stene, atď., aby ste zabránili jeho prevrhnutiu.

Stojan na televízor nainštalujte na pevnú a plochú podlahu.

Nemontujte stojan na televízor tak, aby bol naklonený jedným smerom. Ak tak urobíte, stojan na televízor sa môže prevrhnúť a televízor môže spadnúť. To môže spôsobiť poranenie alebo škody.

Stojan na televízor nainštalujte na stabilný povrch.

Ak nainštalujete stojan na televízor na nestabilný povrch, môže stratiť rovnováhu a prevrhnúť sa alebo spadnúť. To môže spôsobiť poranenie alebo škody.

Neopierajte sa o televízor nainštalovaný na stojane na televízor, ani sa naň nevešajte.

Stojan na televízor sa môže prevrhnúť alebo môže spadnúť televízor a spôsobiť vážne zranenie alebo smrť.

Nezakrývajte vetracie otvory na televízore.

Ak vetracie otvory zakryjete (látkou, atď.), môže sa vo vnútri zvýšiť teplota a spôsobiť požiar.

Zabráňte pricviknutiu napájacieho alebo prepájacieho kábla.

Pri montáži televízora na stojan na televízor zabráňte pricviknutiu napájacieho alebo prepájacieho kábla. Ak je napájací alebo prepájací kábel poškodený, môže dôjsť k vzniku požiaru alebo zásahu elektrickým prúdom.

Dávajte pozor, aby ste o napájací alebo prepájací kábel nezakopli.

V prípade zakopnutia o napájací alebo prepájací kábel môže dôjsť k prevrhnutiu stojana na televízor a zraneniu.

UPOZORNENIE

Ak nebudete dodržiavať nasledujúce bezpečnostné opatrenia, môže dôjsť k poraneniu alebo škode na majetku.

Nemontujte žiadne iné zariadenia, než špecifikované výrobky.

Tento stojan na televízor je určený pre použitie iba so špecifikovanými výrobkami. Ak na stojan namontujete iné zariadenie než špecifikované, môže spadnúť, rozbiť sa alebo spôsobiť poranenie. Ilustrácie v tejto príručke znázorňujú model KDL-40NX80☐, pokiaľ nie je uvedené inak.

Nezabudnite zaistiť televízor.

Zabezpečte televízor na stojane na televízor pomocou dodaných skrutiek. Ak nie je televízor bezpečne namontovaný, môže spadnúť alebo sa môže stojan na televízor prevrhnúť a spôsobiť tak poranenie.

Poznámky k montáži

Stojan na televízor nainštalujte na pevnú a plochú podlahu. Neinštalujte stojan na televízor našikmo alebo so sklonom. Aby ste tomu zabránili, dodržujte nasledujúce bezpečnostné opatrenia. Ak namontujete stojan na televízor na mäkkom povrchu, ako napr. na rohoži alebo koberci, položte na miesto montáže dosku.

• Stojan na televízor nemontujte na mieste vystavenom priamemu slnečnému svetlu alebo v blízkosti kúrenia.
• Stojan na televízor nemontujte na horúcom či vlhkom mieste alebo vonku.

Poznámka k používaniu

Čistenie

Aby ste udržali stojan na televízor čistý, občas ho utrite suchou mäkkou handričkou. Ťažko odstrániteľné škvrny odstránite utretím handričkou navlhčenou v jemnom mydle. Nezabudnite potom toto miesto utrieť suchou mäkkou handričkou. Nepoužívajte chemikálie, ako napr. riedidlo alebo benzín, lebo tie ničia povrchovú úpravu stojana na televízor.

Zaistite, aby montáž televízora na stojan na televízor vykonávali aspoň dve osoby. Ak montáž vykonáva iba jedna osoba, môže dôjsť k nehode alebo spôsobeniu zranenia.

Stojan televízora neupravujte.

Skrutky bezpečne utiahnite. Ak nie je televízor namontovaný správne, môže dôjsť k jeho prevrhnutiu s následkom zranenia.

Buďte opatrní, aby ste si počas zostavovania neporanili ruky alebo prsty.

TV stojan nepresúvajte držiac ho za stĺpik. Buďte opatrní, aby ste si pri pripevňovaní televízora nepricvikli prsty alebo ruky.

Poznámka o vyberaní stojana na televízor zo škatule

Stojan na televízor držte a manipulujte s ním opatrne.

Krok 1:

Kontrola súčiastok

Názov Množstvo
Stojan	1
Zadné kryt	1
Kryt stípika	1
Skrutka stípika TV (PSW5 × 16) Čierna (× 4) Skrutka krytu stípika (PSW5 × 16) Čierna (× 1)	5
Skrutka na nastavenie uhla (PSW5 × 10) stricborná	1
Podporná podložka*	2

* Iba pre KDL-40NX80/ /KDL-46NX80/ /KDL-52NX80.

VAROVANIE

Ak dovolíte, aby bol napájací kábel pricviknutý pod alebo medzi jednotlivé zariadenia, môže dôjsť k skratu alebo zásahu elektrickým prúdom. V prípade zakopnutia o napájací alebo prepojovací kábel môže dôjsť k prevrhnutiu stojana na televízor a zraneniu.

Zvoľte miesto pre montáž a položte stojan na televízor predtým, ako začnete s montážou televízora.

Vzhľadom na to, že je televízor ťažký, odporúčame, aby ste najprv vybrali miesto pre montáž a stojan na televízor zostavili priamo na mieste.

Informácie o demontáži stojana na televízor a spodného krytu (iba KDL-40NX80☐/KDL-46NX80☐/KDL-52NX80☐) z televízora nájdete v návode na použitie dodanom s vaším televízorom.

Krok 2:

• Ešte pred dostavením sa uistite, že máte k dispozícii krížový skrutkovač, ktorý zodpovedá skrutkám uvedeným vyššie. -Ak používate elektrický skrutkovač, nastavte uťahovací moment na približne 1,5 N·m {15 kgf·cm}.

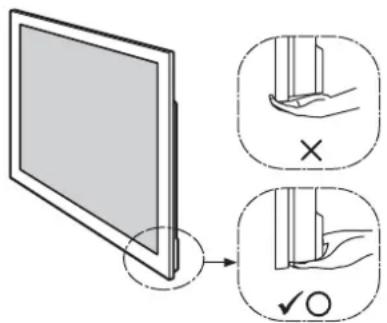

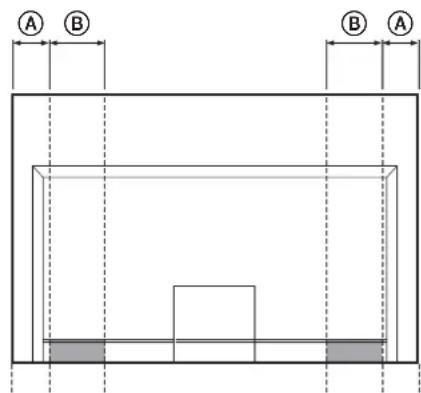

1 Pri prenášaní televízora ho držte za určené body.

Pozrite si tabuľku a odmerajte vzdialenosť (a) a (b) od hornej hrany televízora, ako je znázornené na ilustrácii. Televízor držte v určenom bode nameranej vzdialenosti (B).

Jednotka: mm

Vel'kost' televizora	Vzdialenost' A	Vzdialenost' B
40" 110 1	70
46" 170 1	70
52" 170 1	70

• Televízor držte na určených bodoch, aby ste zabránili zraneniu prstov. 2 Televízor uchopte tak, ako je znázornené na obrázku:

Šípka smeruje k prednej časti stojana na televízor.

Buďte opatrní, aby ste si pri pripevňovaní televízora nepricvikli prsty.

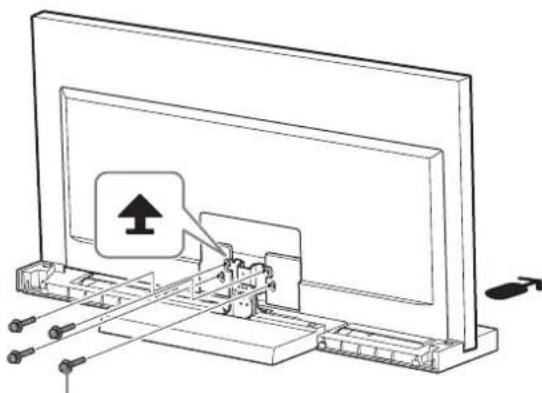

3 Televízor a stojan zaistite štyrmi skrutkami na pripevnenie stĺpika (PSW5 × 16) čierne (dodáva sa).

Skrutka stĺpika TV (PSW5 × 16) čierna

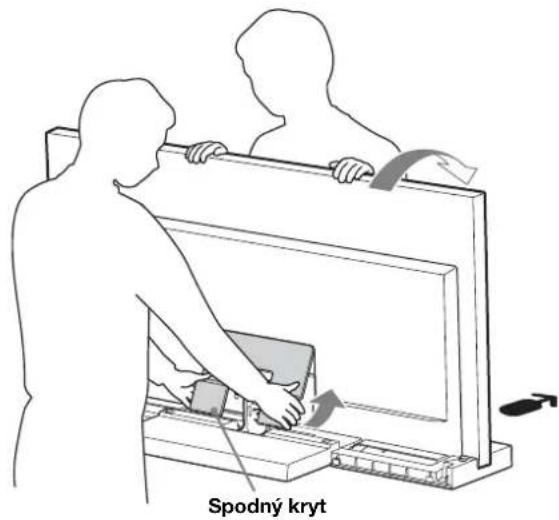

4 Namontujte na televízor spodný kryt. (Iba KDL-40NX80/ KDL-46NX80/KDL-52NX80)

Pred pripevnením spodného krytu pripojte sieťový napájací kábel. Bližšie informácie o postupe nájdete v návodoch na používanie dodávaných spolu s televízorom. 2 Pri pripojení spodného krytu nakloňte televízor dopredu a po pripojení ho vráťte do pôvodnej polohy.

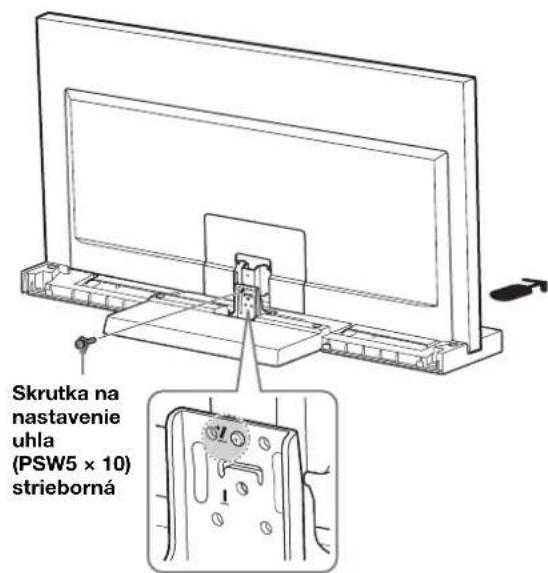

5 Televízor a stojan zaistite skrutkou na nastavenie uhla (PSW5 × 10) strieborná (dodáva sa).

6

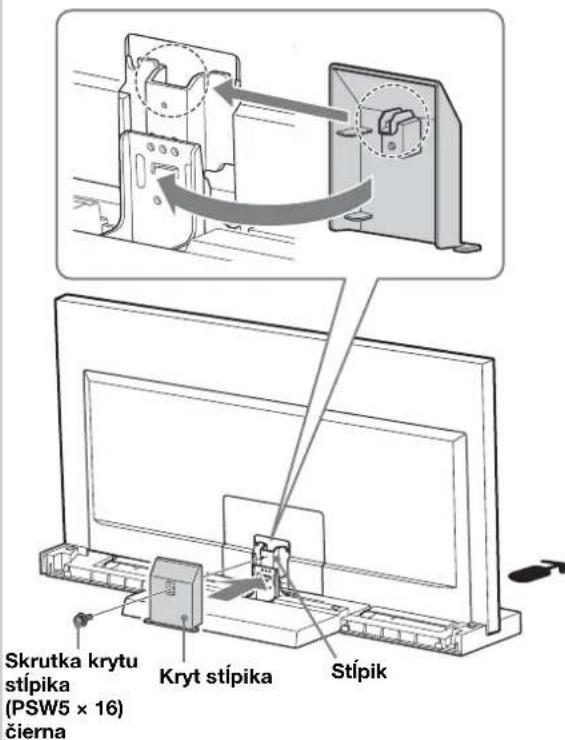

Na stĺpik nasaďte kryt stĺpika.

Zarovnajte kryt stĺpika so stĺpikom a posuňte ho nadol, ako je znázornené na obrázku nižšie. Kryt stĺpika pripevnite na stĺpik pomocou skrutky krytu stĺpika (PSW5 × 16) čierna (dodáva sa).

Ak chcete upraviť uhol naklonenia TV prijímača, nastavte ho predtým, ako na stĺpik nasadíte kryt stĺpika. Prečítajte si krok 2 „Úprava uhla obrazovky televízora" na strane 7.

7

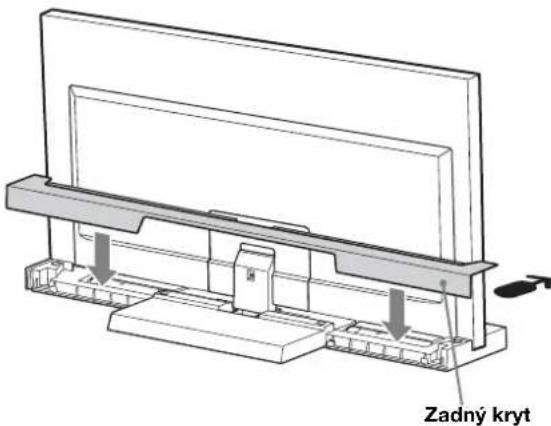

Namontujte na stojan na televízor zadný kryt.

Krok 3: Bezpečnostné opatrenia na zabránenie prevrhnutia

VAROVANIE

Vykonajte opatrenia, aby ste zabránili prevrhnutiu stojana na televízor, čo by mohlo mať za následok zranenie a poškodenie majetku.

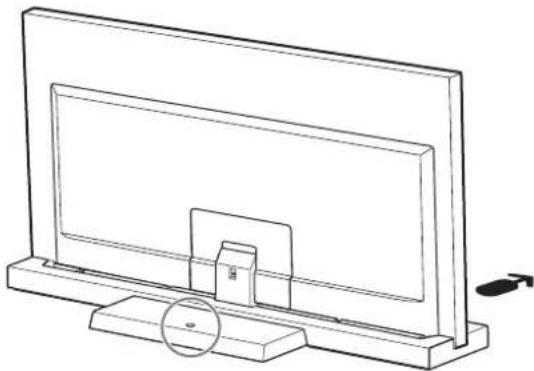

Na stojane sa nachádza otvor, ktorý vám umožní zaistiť ho proti prevrhnutiu, ako je znázornené na obrázku nižšie.

Podrobnosti o postupe nájdete v príručke dodanej s vaším televízorom.

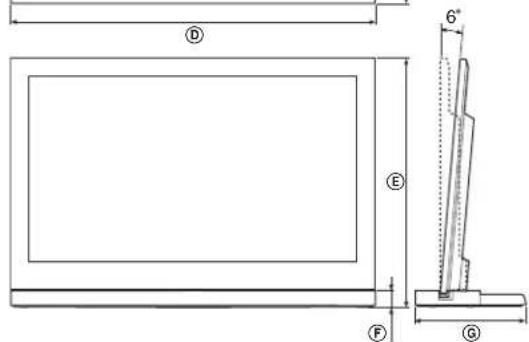

Technické údaje

			SU-52NX1 SU	SU-46NX1 SU	40NX1
Rozmery: mm	A		410 410	410
	B		125 140	130
	C		225 190	180
	D		1 261 1 1	27 994
	E	0°	822 745	670
		6°	818 741	667
	F		45 45 45
	G		350 330	310
Hmotnost stojana:			7,7 kg 6,8 kg	5,5 kg

Dizajn a špecifikácie sa môžu zmeniť bez upozornenia.

Úprava uhla obrazovky televízora

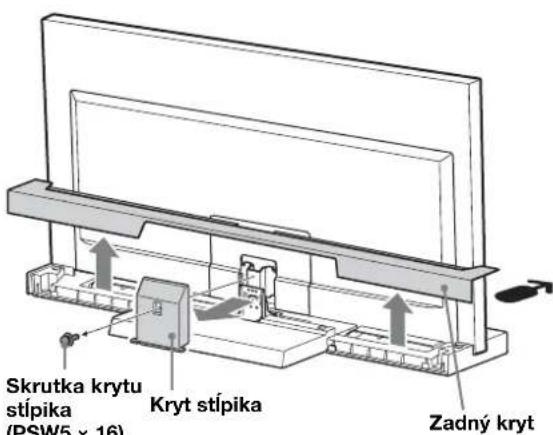

1 Odmontujte zadný kryt a kryt stĺpika.
