SU40NX1 - TV-möbel SONY - Gratis bruksanvisning och manual

Produkttyp	TV-möbel (TV-stativ)
Märke	Sony
Modell	SU40NX1
Kompatibla TV-modeller	KDL-40NX70☐, KDL-40NX80☐ (per januari 2010)
Mått (A x B x C x D x F x G)	A: 410 mm, B: 130 mm, C: 180 mm, D: 994 mm, F: 45 mm, G: 310 mm
Höjd med vinkel (E) – 0°	670 mm
Höjd med vinkel (E) – 6°	667 mm
Vikt på stativ	5,5 kg
Strömförsörjning	Ingen strömförsörjning (passivt stativ)
Justerbar betraktningsvinkel	0° eller 6° lutning
Material	Metall och plast (uppskattning)
Väggfästning mot tippning	Ja, hål för fastsättning
Rekommenderat antal personer för installation	Minst 2 personer
Medföljande skruvar	4 svarta skruvar för TV-fästet (PSW5×16), 1 svart skruv för fästkåpan (PSW5×16), 1 silverfärgad vinkeljusteringsskruv (PSW5×10), 2 kuddar (för modellerna 40/46/52NX80)
Underhåll och rengöring	Mjuk torr trasa; för envisa fläckar, trasa lätt fuktad med neutral tvål, sedan torka med torr trasa. Använd inte thinner eller bensin.
Säkerhet	Stativet är endast avsett för specificerade modeller. Ändra inte. Installera på plan och stabil yta. Täck inte över TV:ns ventilationsöppningar. Luta dig inte mot TV:n.
Ursprungsland / Tillverkare	Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, Japan
Garanti	Ej specificerad, se TV:ns garanti

Vanliga frågor - SU40NX1 SONY

Vilka TV-apparater är kompatibla med stativet SU40NX1 ?

Stativet SU40NX1 är utformat för Sony TV-apparater i serierna KDL-40NX70☐ och KDL-40NX80☐ (40-tumsmodeller). För andra storlekar, se modellerna SU46NX1 och SU52NX1.

Hur installerar man stativet SU40NX1 ?

Installationen ska göras av minst två personer. Placera stativet på en plan och stabil yta. Fäst TV-apparaten i skåran, skruva sedan fast de fyra svarta TV-fästskruvarna och den silverfärgade vinkeljusteringsskruven. Följ instruktionerna i bruksanvisningen.

Kan man justera TV:ns vinkel med stativet ?

Ja, du kan justera betraktningsvinkeln till 0° eller 6° lutning. Gör så här: ta bort bakre kåpan och fotkåpan, skruva loss de tre fotskruvarna, luta TV-apparaten, flytta det rörliga elementet och skruva fast igen.

Hur rengör man stativet SU40NX1 ?

Använd en mjuk och torr trasa. För envisa fläckar, fukta lätt en trasa med en neutral tvållösning och torka sedan med en torr trasa. Använd aldrig thinner, bensin eller kemikalier.

Levereras stativet med alla nödvändiga skruvar ?

Ja, satsen innehåller 4 svarta TV-fästskruvar (PSW5×16), 1 svart skruv för fästkåpan (PSW5×16), 1 silverfärgad vinkeljusteringsskruv (PSW5×10), och för modellerna 40/46/52NX80, 2 självhäftande kuddar.

Vilken är den maximala vikten som SU40NX1 tål ?

Stativet är endast utformat för specificerade TV-apparater (serie NX80/NX70 40 tum). Stativets egen vikt är 5,5 kg. Kompatibel TV väger cirka 15-20 kg beroende på modell. Kontrollera TV:ns bruksanvisning för exakt vikt.

Kan man fästa stativet i väggen för att förhindra tippning ?

Ja, stativet har ett hål för väggfastsättning för att förhindra tippning. Använd lämpligt fäste (medföljer inte) enligt instruktionerna i TV:ns bruksanvisning.

Vad gör jag om TV-apparaten inte sitter fast ordentligt på stativet ?

Kontrollera att du använder rätt stativmodell för din TV. Se till att skruvarna är ordentligt åtdragna (rekommenderat vridmoment ~1,5 N·m). Kontakta Sonys support om problemet kvarstår.

Är stativet SU40NX1 kompatibelt med andra märken ?

Nej, detta stativ är specifikt utformat för Sony TV-apparater i de angivna serierna. Installation av en annan enhet kan leda till fall eller personskada.

Hur får jag den fullständiga bruksanvisningen ?

Bruksanvisningen finns som gratis PDF-nedladdning på webbplatsen notice-facile.com. Du kan också begära en översättning till ett annat språk via kontaktformuläret.

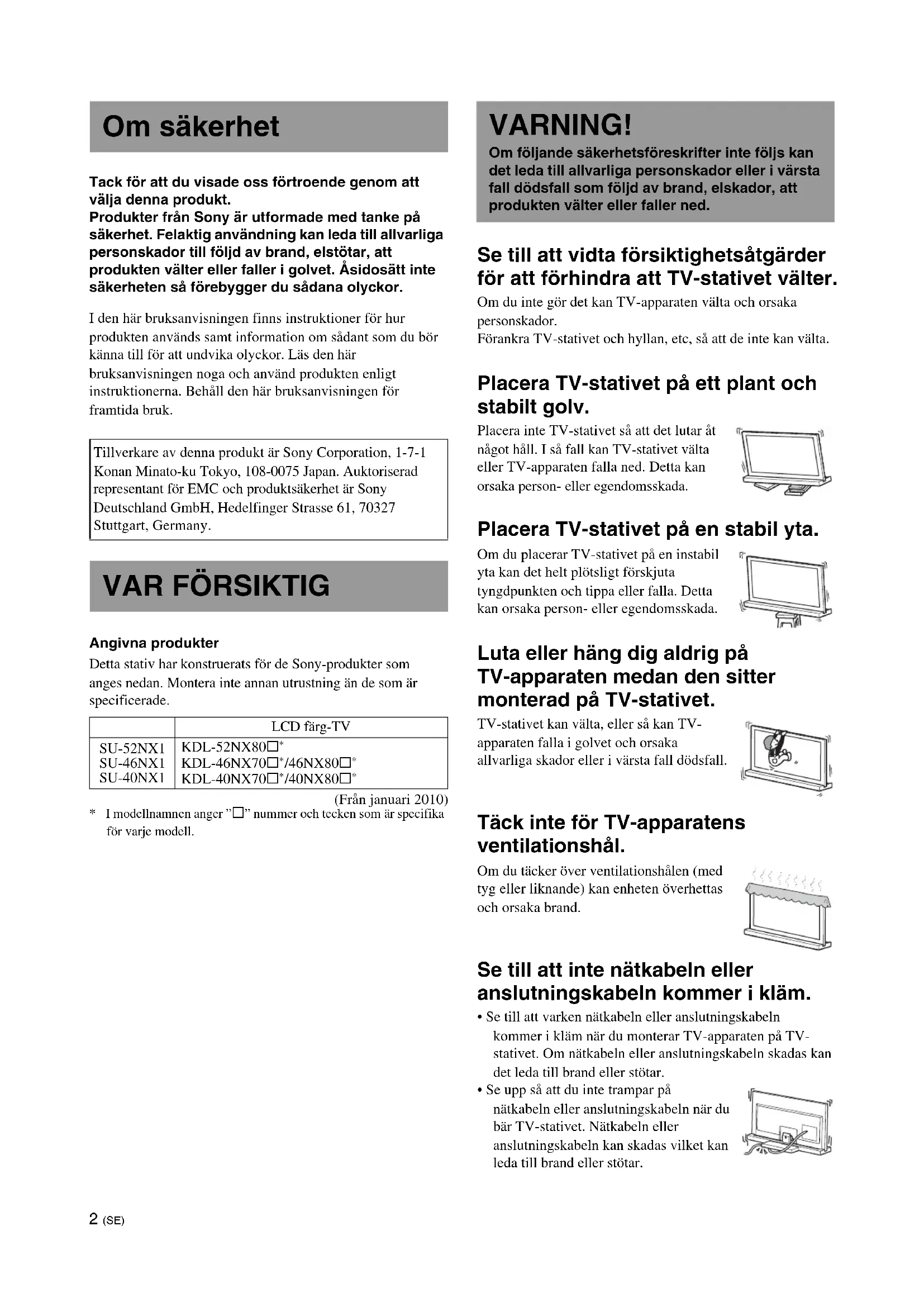

BRUKSANVISNING SU40NX1 SONY

Tack för att du visade oss förtroende genom att välja denna produkt.

Produkter från Sony är utformade med tanke på säkerhet. Felaktig användning kan leda till allvarliga personskador till följd av brand, elstötar, att produkten välter eller faller i golvet. Åsidosätt inte säkerheten så förebygger du sådana olyckor.

I den här bruksanvisningen finns instruktioner för hur produkten används samt information om sådant som du bör känna till för att undvika olyckor. Läs den här bruksanvisningen noga och använd produkten enligt instruktionerna. Behåll den här bruksanvisningen för framtida bruk.

Tillverkare av denna produkt är Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Auktoriserad representant för EMC och produktsäkerhet är Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany.

VAR FÖRSIKTIG

Angivna produkter

Detta stativ har konstruerats för de Sony-produkter som anges nedan. Montera inte annan utrustning än de som är specificerade.

	LCD fãrg-TV
SU-52NX1	KDL-52NX80☐*
SU-46NX1	KDL-46NX70☐*/46NX80☐*
SU-40NX1	KDL-40NX70☐*/40NX80☐*

(Från januari 2010)

• I modellnamnen anger "□" nummer och tecken som är specifika för varje modell.

VARNING!

Om följande säkerhetsföreskrifter inte följs kan det leda till allvarliga personskador eller i värsta fall dödsfall som följd av brand, elskador, att produkten välter eller faller ned.

Se till att vidta försiktighetsåtgärder för att förhindra att TV-stativet välter.

Om du inte gör det kan TV-apparaten välta och orsaka personskador.

Förankra TV-stativet och hyllan, etc, så att de inte kan välta.

Placera TV-stativet på ett plant och stabilt golv.

Placera inte TV-stativet så att det lutar åt något håll. I så fall kan TV-stativet välta eller TV-apparaten falla ned. Detta kan orsaka person- eller egendomsskada.

Placera TV-stativet på en stabil yta.

Om du placerar TV-stativet på en instabil yta kan det helt plötsligt förskjuta tyngdpunkten och tippa eller falla. Detta kan orsaka person- eller egendomsskada.

Luta eller häng dig aldrig på TV-apparaten medan den sitter monterad på TV-stativet.

TV-stativet kan välta, eller så kan TV-apparaten falla i golvet och orsaka allvarliga skador eller i värsta fall dödsfall.

Täck inte för TV-apparatens ventilationshål.

Om du täcker över ventilationshålen (med tyg eller liknande) kan enheten överhettas och orsaka brand.

Se till att inte nätkabeln eller anslutningskabeln kommer i kläm.

• Se till att varken nätkabeln eller anslutningskabeln kommer i kläm när du monterar TV-apparaten på TV-stativet. Om nätkabeln eller anslutningskabeln skadas kan det leda till brand eller stötar.
• Se upp så att du inte trampar på nätkabeln eller anslutningskabeln när du bär TV-stativet. Nätkabeln eller anslutningskabeln kan skadas vilket kan leda till brand eller stötar.

Om du snubblar på nätkabeln eller anslutningskabeln kan TV-stativet välta och orsaka skador.

VAR FÖRSIKTIG

Om du inte följer följande säkerhetsföreskrifter finns det risk för personskador eller skador på egendom.

Installera inte några andra enheter än den specificerade produkten.

Detta TV-stativ är enbart tillverkat för att användas med de produkter som finns angivna. Om du använder det för montering av andra produkter kan det lossna eller gå sönder och orsaka skador. Illustrationerna i denna bruksanvisning visar KDL-40NX80, såvida inte annat anges.

Se till att förankra TV-apparaten.

Skruva fast TV-apparaten i TV-stativet med medföljande skruvar. Om inte TV-apparaten skruvas fast ordentligt kan den falla i golvet eller kan TV-stativet välta och orsaka skador.

Notering om installation

Placera TV-stativet på ett plant och stabilt golv. Se till att du inte placerar TV-stativet snett eller så att det lutar åt något håll. Du undviker detta genom att följa följande säkerhetsföreskrifter.

Om du ska placera TV-stativet på en mjuk yta som en matta eller liknande bör du placera en skiva på mattan först.

• Placera inte TV-stativet på en plats där det utsätts för direkt solljus eller i närheten av ett värmeelement.
• Placera inte TV-stativet på en varm eller fuktig plats, inte heller utomhus.

Notering om användning

Rengöring

Håll TV-stativet rent genom att torka av det med en mjuk, torr duk. Envisa fläckar får du bort genom att använda en mjuk duk lätt fuktad med en mild tvålösning. Torka området ordentligt efteråt med en torr, mjuk trasa. Använd inga kemikalier som t.ex. thinner eller bensin eftersom de kan skada TV-stativets ytbehandling.

Se till att minst två personer hjälps åt att utföra installationsarbetet.

Se till att minst två personer installerar TV-apparaten på TV-stativet. Om du försöker utföra installationen ensam kan det leda till en olycka eller skador.

Modifiera inte TV-stativet.

Det kan välta och orsaka skador.

Se till att monteringen av TV-apparaten utförs enligt instruktionerna.

Skruva åt skruvarna ordentligt. Om inte monteringen görs på rätt sätt kan TV-apparaten falla av och orsaka skador.

Se upp så att du inte skadar händer eller fingrar när du utför installationen.

• Flytta inte TV-stativet genom att hålla i det bakre fästet.
• Var försiktig så att du inte skadar dina fingrar eller händer när du installerar TV-apparaten.

Observera vid uppackning av TV-stativet ur förpackningen

Se till att hålla i TV-stativet och hantera det varsamt.

Steg 1: Kontrollera delarna

Delens namn Antal
Stativ	1
Bakdel	1
Bakkäpa	1
Skruv für TV-apparatens feste (PSW5 × 16) svart (× 4) Skruv für bakkäpa (PSW5 × 16) svart (× 1)	5
Skruv für vinkeljustering (PSW5 × 10) silver	1
Stödkudde für TV-apparaten*	2

• Endast för KDL-40NX80□/KDL-46NX80□/KDL-52NX80□.

VARNING!

Om nätkabeln kläms under utrustningen eller mellan delar av utrustningen kan det leda till kortslutning eller elstötar. Om du snubblar på nätkabeln eller anslutningskabeln kan TV-stativet välta och orsaka skador.

Bestäm var TV-stativet ska stå och lägg det ned innan du monterar TV-apparaten.

Eftersom TV-apparaten är väldigt tung rekommenderar vi att du först bestämmer var den ska stå och sedan monterar TV-stativet på plats.

Se den bruksanvisning som följde med din TV-apparat för information om hur du tar bort bordssstativet och kåpan (endast KDL-40NX80/ KDL-46NX80/KDL-52NX80) från TV-apparaten.

Steg 2: Montera TV-apparaten

Före monteringen

• Se till att ha en stjärnmejsel med Phillips-grepp (PH-stjärnmejsel) som passar skruvarna innan monteringen påbörjas.
• Om du använder en elektrisk skruvdragare ställer du vridmomentet på ungefär 1,5 N·m (15 kgf·cm).

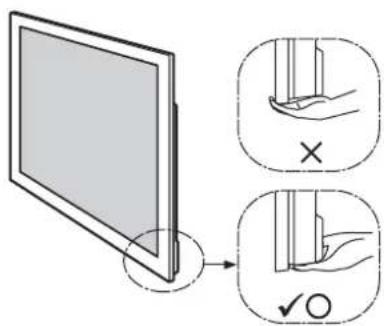

1 Håll i TV-apparaten i markerade punkter när du flyttar den.

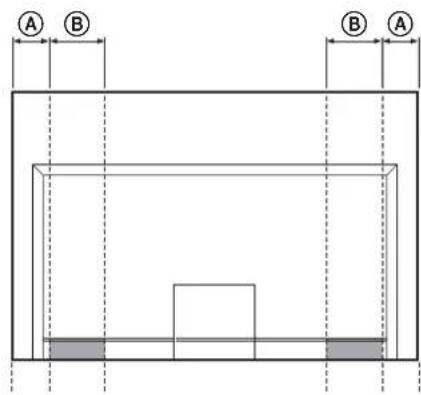

1 Se tabellen och mät sträckorna A och B från övre kanten på TV-apparaten, se illustrationen nedan. Håll i TV-apparaten inom den markerade sträckan B (■).

Enhet: mm

TV-storlek Längd A Längd B
40" 110 170
46" 170 170
52" 170 170

• Håll i de angivna punkterna för att undvika att skada fingrarna. Se till att hålla TV-apparaten som visas:

• Håll TV-apparaten som visas på illustrationen ovan när den bärs. Belasta inte LCD-skärmen eller ramen runt skärmen.

2 Installera TV-apparaten på TV-stativet.

TV-apparaten monteras genom att placera den i avsett spår på TV-stativet.

Fäst stödkuddarna på båda sidor av TV-stativet.

(Stödkuddarna har

dubbelhäftande tejp

på undersidan.)

Stödkudde för TV-apparaten

Pilen pekar framåt på TV-stativet.

• Var försiktig så att du inte klämmer dina fingrar när du installerar TV-apparaten.

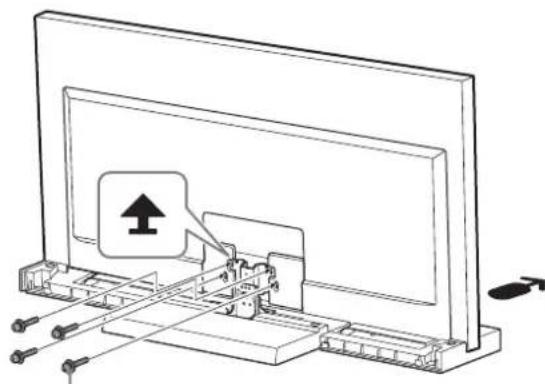

3 Skruva fast TV-apparaten i TV-stativet med de fyra skruvarna för TV-apparatens fäste (PSW5 × 16) svart (medföljer).

Skruv för TV:ns fäste

(PSW5 × 16) svart

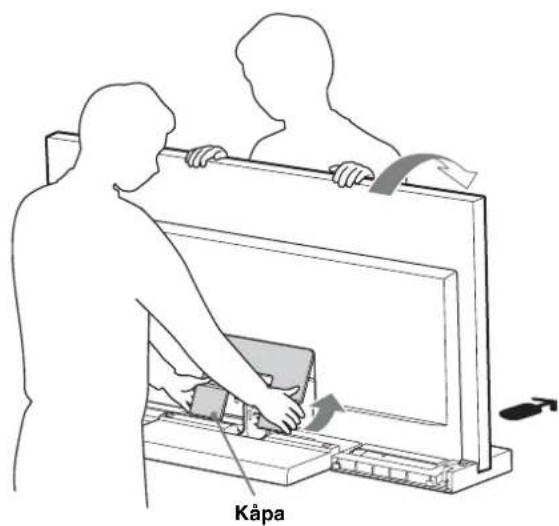

4 Montera kåpan på TV:n. (Endast KDL-40NX80/ KDL-46NX80/ KDL-52NX80)

Innan kåpan monteras ska nätkabeln kopplas in. Mer information om förfarandet finns i den bruksanvisning som medföljer TV:n. När kåpan ska monteras lutar du TV:n framåt. När kåpan är på plats ställer du tillbaka TV:n i rätt vinkel igen.

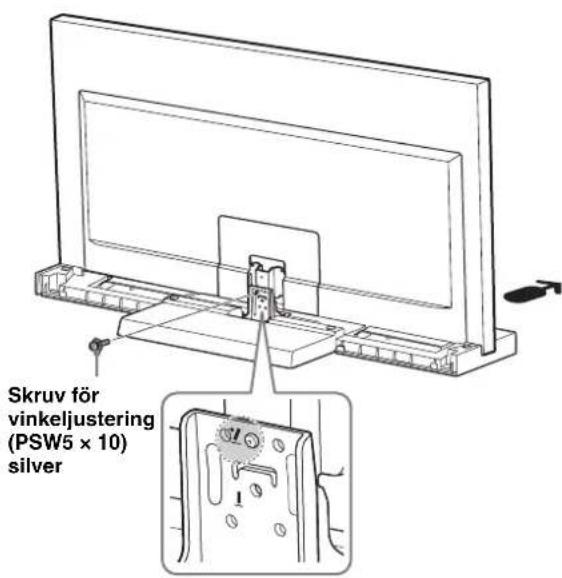

5 Skruva fast TV-apparaten i TV-stativet med skruven för vinkeljustering (PSW5 × 10) silver (medföljer).

6

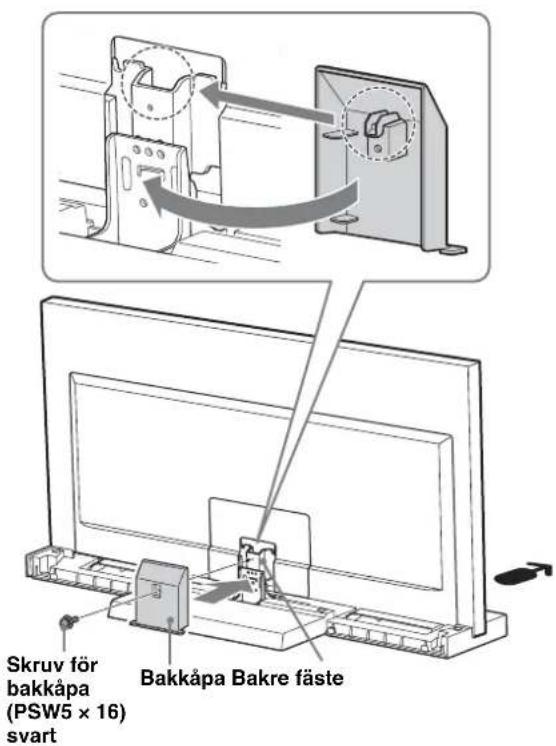

Passa in bakkåpan över det bakre fästet och skjut ner den enligt illustrationen nedan. Skruva fast bakkåpan mot det bakre fästet med skruv för bakkåpa (PSW5 × 16) svart (medföljer).

Om du behöver ändra lutningen på TV-apparaten bör du göra den justeringen innan du monterar bakkåpan. Se steg 2 i "Justera betraktningsvinkel på TV-apparaten" på sida 7.

Steg 3: Försiktighetsåtgärder för att förhindra vältning

VARNING!

Se till att vidta försiktighetsåtgärder för att förhindra att TV-stativet välter och orsakar skador eller faror.

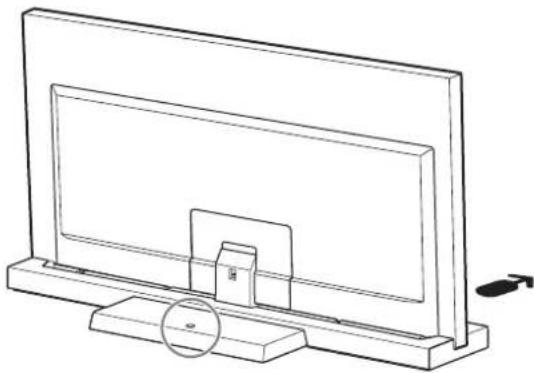

Det finns ett hål som du kan använda för att förhindra att TV-stativet välter, se illustrationen nedan.

Mer information om hur man förfar finns i den bruksanvisning som medföljde TV-apparaten.

7

Design och specifikationer kan ändras utan föregående meddelande.

Justera betraktningsvinkel på TV-apparaten

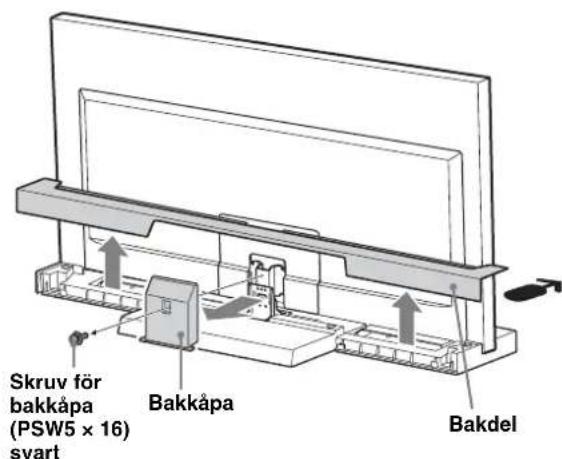

1 Ta loss bakdelen och bakkåpan.

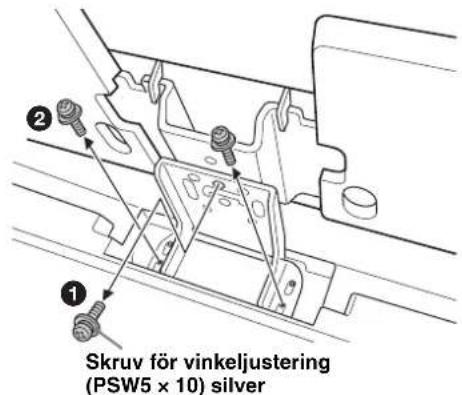

2 Ta av skruvarna.

Ta av de tre skruvarna från det bakre fästet.

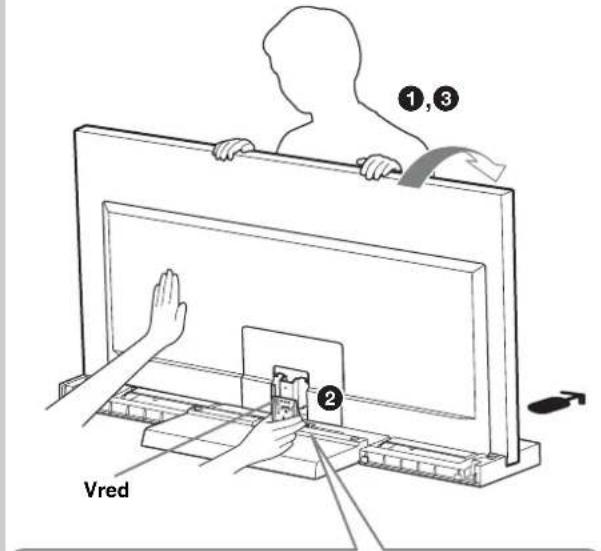

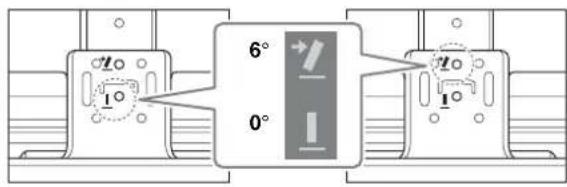

3 Justera vinkel.

Luta TV:n framåt. Ställ in önskad vinkel på justeraren (framåt för 0; bakåt för 6 grader). Ställ TV:n i rätt vinkel igen.

• Fabriksinställningen är 6 grader.
• När TV:n ska lutas bakåt ska vredet skötas med en hand (endast vid en inställning på 0 grader.)

6 grader 0 grader

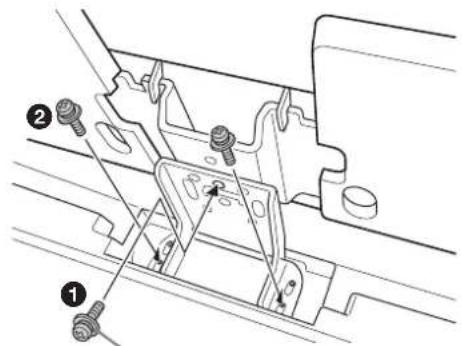

4 Fäst skruvarna.

Fäst först justeraren och det bakre fästet med skruven för vinkeljustering (PSW5 × 10) silver (1), och fäst sedan med två skruvar till (2) (använd de tre skruvarna som togs bort i steg 2).

Skruv för vinkeljustering (PSW5 × 10) silver

1 Håll TV:n på den angivna platsen när TV:n flyttas.

Obs! När TV-stativet tas ut ur kartongen
