SU40NX1 - Meble TV SONY - Bezpłatna instrukcja obsługi

Typ produktu	Mebel TV (podstawa telewizora)
Marka	Sony
Model	SU40NX1
Kompatybilne modele telewizorów	KDL-40NX70☐, KDL-40NX80☐ (stan na styczeń 2010)
Wymiary (A x B x C x D x F x G)	A: 410 mm, B: 130 mm, C: 180 mm, D: 994 mm, F: 45 mm, G: 310 mm
Wysokość z kątem (E) - 0°	670 mm
Wysokość z kątem (E) - 6°	667 mm
Waga podstawy	5,5 kg
Zasilanie	Bez zasilania (podstawa pasywna)
Regulowany kąt widzenia	0° lub 6° nachylenia
Materiał	Metal i plastik (szacunkowo)
Mocowanie do ściany zabezpieczające przed przewróceniem	Tak, przewidziano otwór do mocowania
Zalecana liczba osób do montażu	Co najmniej 2 osoby
Dołączone śruby	4 czarne śruby mocujące wspornik TV (PSW5×16), 1 czarna śruba osłony wspornika (PSW5×16), 1 srebrna śruba regulacji kąta (PSW5×10), 2 podkładki (dla modeli 40/46/52NX80)
Konserwacja i czyszczenie	Miękka sucha ściereczka; do uporczywych plam, ściereczka lekko nasączona neutralnym mydłem, następnie wytrzeć suchą ściereczką. Nie używać rozpuszczalników ani benzyny.
Bezpieczeństwo	Podstawa zaprojektowana wyłącznie dla określonych modeli. Nie modyfikować. Instalować na płaskiej i stabilnej powierzchni. Nie zakrywać otworów wentylacyjnych telewizora. Nie opierać się na telewizorze.
Kraj pochodzenia / Producent	Sony Corporation, 1-7-1 Konan Minato-ku Tokio, Japonia
Gwarancja	Nieokreślona, patrz gwarancja telewizora

Często zadawane pytania - SU40NX1 SONY

Jakie telewizory są kompatybilne z podstawą SU40NX1?

Podstawa SU40NX1 jest przeznaczona dla telewizorów Sony z serii KDL-40NX70☐ i KDL-40NX80☐ (modele 40-calowe). Dla innych rozmiarów zobacz modele SU46NX1 i SU52NX1.

Jak zainstalować podstawę SU40NX1?

Montaż należy przeprowadzić przez co najmniej dwie osoby. Umieść podstawę na płaskiej i stabilnej powierzchni. Zamocuj telewizor w rowku, a następnie wkręć cztery czarne śruby mocujące wspornik TV oraz srebrną śrubę regulacji kąta. Postępuj zgodnie z instrukcją obsługi.

Czy podstawa umożliwia regulację kąta nachylenia telewizora?

Tak, możesz ustawić kąt widzenia na 0° lub 6° nachylenia. Aby to zrobić, zdejmij tylną osłonę i osłonę stopy, odkręć trzy śruby stopy, przechyl telewizor, przesuń ruchomy element i dokręć śruby.

Jak czyścić podstawę SU40NX1?

Użyj miękkiej, suchej ściereczki. Do uporczywych plam lekko zwilż ściereczkę roztworem neutralnego mydła, a następnie wytrzyj suchą ściereczką. Nigdy nie używaj rozpuszczalników, benzyny ani środków chemicznych.

Czy podstawa jest dostarczana ze wszystkimi niezbędnymi śrubami?

Tak, zestaw zawiera 4 czarne śruby mocujące wspornik TV (PSW5×16), 1 czarną śrubę osłony wspornika (PSW5×16), 1 srebrną śrubę regulacji kąta (PSW5×10), a dla modeli 40/46/52NX80 2 podkładki samoprzylepne.

Jaka jest maksymalna waga obsługiwana przez SU40NX1?

Podstawa jest przeznaczona tylko dla określonych telewizorów (seria NX80/NX70 40 cali). Waga samej podstawy wynosi 5,5 kg. Waga kompatybilnego telewizora wynosi około 15-20 kg w zależności od modelu. Sprawdź dokładną wagę w instrukcji telewizora.

Czy można przymocować podstawę do ściany, aby zapobiec przewróceniu?

Tak, podstawa ma otwór przeznaczony do mocowania do ściany, aby zapobiec przewróceniu. Użyj odpowiedniego mocowania (nie dołączonego), postępując zgodnie z instrukcją telewizora.

Co zrobić, jeśli telewizor nie trzyma się dobrze na podstawie?

Sprawdź, czy używasz odpowiedniego modelu podstawy do swojego telewizora. Upewnij się, że śruby są prawidłowo dokręcone (zalecany moment obrotowy ~1,5 N·m). Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną Sony.

Czy podstawa SU40NX1 jest kompatybilna z innymi markami?

Nie, ta podstawa jest specjalnie zaprojektowana dla telewizorów Sony z wymienionych serii. Instalacja innego urządzenia może spowodować upadek lub obrażenia.

Jak uzyskać pełną instrukcję obsługi?

Instrukcja jest dostępna do bezpłatnego pobrania w formacie PDF na stronie notice-facile.com. Możesz również poprosić o tłumaczenie na inny język za pomocą formularza kontaktowego.

INSTRUKCJA OBSŁUGI SU40NX1 SONY

Dziękujemy za zakup niniejszego produktu. Produkty firmy Sony są zaprojektowane z myślą o bezpieczeństwie użytkownika. Nieprawidłowe użytkowanie produktu może spowodować poważne uszkodzenia ciała w wyniku pożaru, porażenia prądem elektrycznym, przewrócenia lub upadku produktu. Należy przestrzegać zasad bezpieczeństwa w celu uniknięcia wypadków.

Niniejszy podręcznik zawiera informacje na temat prawidłowego obchodzenia się z produktem oraz istotnych środków ostrożności, pozwalających uniknąć wypadków. Należy uważnie przeczytać niniejszy podręcznik i prawidłowo używać produktu. Należy zachować podręcznik na przyszłość.

Producentem tego produktu jest Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonia. Upoważnionym przedstawicielem producenta w Unii Europejskiej, uprawnionym do dokonywania i potwierdzania oceny zgodności z wymaganiami zasadniczymi, jest Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Niemcy. Nadzór nad dystrybucją na terytorium Rzeczypospolitej Polskiej sprawuje Sony Poland, 00-876 Warszawa, ul. Ogrodowa 58.

PRZESTROGA

Określone produkty

Niniejszy stolik został zaprojektowany do użytku z poniższymi produktami firmy Sony. Nie należy mocować na stoliku innych urządzeń niż określone w specyfikacji.

	Telewizer kolorowy LCD
SU-52NX1	KDL-52NX80☐*
SU-46NX1	KDL-46NX70☐*/46NX80☐*
SU-40NX1	KDL-40NX70☐*/40NX80☐*

(Stan na styczeń 2010 r.)

• Znak „☐" w nazwach rzeczywistych modeli wskazuje cyfry i/lub znaki specyficzne dla danego modelu.

OSTRZEŻENIE

Nieprzestrzeganie poniższych środków ostrożności może prowadzić do poważnych uszkodzeń ciała lub śmierci w wyniku pożaru, porażenia prądem elektrycznym, przewrócenia lub upadku produktu.

Należy podjąć odpowiednie środki, aby zapobiec przewróceniu stolika TV.

W przeciwnym razie telewizor może się przewrócić i spowodować obrażenia ciała.

Aby zapobiec przewróceniu się, należy zakotwiczyć stolik TV i stojak itp.

Stolik TV należy umieścić na solidnej i płaskiej powierzchni.

Nie należy instalować stolika TV w pozycji, w której będzie przechylony w jedną stronę. Może to spowodować przewrócenie stolika TV lub upadek telewizora. Grozi to obrażeniami ciała lub uszkodzeniem.

Stolik TV należy umieścić na stabilnej powierzchni.

Jeśli stolik TV zostanie zainstalowany na niestabilnej powierzchni, może utracić równowagę i przewrócić się lub upaść. Grozi to obrażeniami ciała lub uszkodzeniem własności.

Nie należy opierać się ani zwieszać się z telewizora po jego zainstalowaniu na stoliku TV.

Stolik TV (CC) przewróci się lub telewizor (CC) upadnie, powodując poważne obrażenia ciała lub śmierć.

Nie należy zakrywać otworów wentylacyjnych telewizora.

W przypadku zakrycia otworów wentylacyjnych (np. tkaniną) zbyt duża temperatura wewnątrz urządzenia może spowodować pożar.

Należy uważać, by nie przytrzasnąć przewodu zasilającego lub przewodu łączącego.

• Podczas instalowania telewizora na stoliku TV należy uważać, by nie przytrzasnąć przewodu zasilającego lub przewodu łączącego. Uszkodzenie przewodu zasilającego lub przewodu łączącego może doprowadzić do pożaru lub porażenia prądem elektrycznym.
• Podczas przenoszenia stolika TV należy uważać, by nie nadepnąć na przewód zasilający lub przewód łączący. Może to spowodować uszkodzenie przewodu zasilającego lub przewodu łączącego, co może doprowadzić do pożaru lub porażenia prądem elektrycznym.

Należy uważać, by nie potknąć się o przewód zasilający lub przewód łączący.

Potknięcie się o przewód zasilający lub przewód łączący grozi przewróceniem stolika TV i w konsekwencji obrażeniami ciała.

PRZESTROGA

Nieprzestrzeganie poniższych zasad bezpieczeństwa może spowodować obrażenia ciała lub szkody materialne.

Nie należy instalować na stoliku innych urządzeń niż określone w specyfikacji.

Niniejszy stolik TV został zaprojektowany do użytku tylko z określonymi produktami. Instalacja urządzeń innych niż określone w specyfikacji może spowodować upadek i obrażenia ciała lub szkody materialne. Ilustracje użyte w tym podręczniku przedstawiają telewizor KDL-40NX80, chyba że stwierdzono inaczej.

Należy pamiętać o przymocowaniu telewizora.

Telewizor należy przymocować do stolika TV przy użyciu dostarczonych śrub. Jeśli telewizor nie zostanie zainstalowany bezpiecznie, może to spowodować przewrócenie się stolika TV i obrażenia ciała.

Uwagi dotyczące instalowania

Stolik TV należy umieścić na solidnej i płaskiej powierzchni. Nie należy instalować stolika TV pod kątem lub na nachylonej powierzchni. Aby tego uniknąć, należy przestrzegać następujących zasad bezpieczeństwa. Jeśli stolik TV jest instalowany na miękkiej powierzchni, takiej jak mata lub dywan, należy najpierw umieścić płytę w wybranym miejscu.

• Stolika TV nie należy instalować w miejscu wystawionym na bezpośrednie działanie promieni słonecznych lub w pobliżu grzejnika.
• Stolika TV nie należy instalować w gorącym lub wilgotnym miejscu, ani na zewnątrz.

Uwaga dotycząca użycia

Czyszczenie

Aby zachować czystość stolika TV, należy od czasu do czasu przetrzeć go suchą, miękką ściereczką. Uporczywe zabrudzenia można usunąć, przecierając stolik ściereczką lekko zwilżoną wodą z delikatnym mydłem. Następnie należy wysuszyć odpowiednią miękką ściereczką. Nie należy używać środków chemicznych, takich jak rozpuszczalniki lub benzyna, ponieważ mogą one uszkodzić wykończenie stolika TV.

Prace instalacyjne powinny przeprowadzać co najmniej dwie osoby.

Telewizor lub stolik TV powinien być instalowany przez co najmniej dwie osoby. Wykonywanie prac instalacyjnych przy tym tylko przez jedną osobę grozi wypadkiem lub obrażeniami ciała.

Podstawy telewizora nie należy modyfikować.

Może ona przewrócić się i spowodować obrażenia ciała.

Telewizor należy przymocować bezpiecznie zgodnie z instrukcjami.

Odpowiednio dokręcić wkręty. Jeśli telewizor nie zostanie zainstalowany bezpiecznie, może to spowodować jego upadek i obrażenia.

Należy uważać, aby nie zranić rąk lub palców podczas montażu.

• Stolika TV nie należy przenosić, przytrzymując go za kołnierz.
• Zachować ostrożność, aby przy instalowaniu telewizora nie skaleczyć sobie rąk lub palców.

Uwaga dotycząca wyjmowania podstawy telewizora z kartonu

Należy zwrócić uwagę, aby podstawę telewizora chwytać mocno i obchodzić się z nią ostrożnie.

Krok 1: Sprawdzenie części

Nazwa Ilość
Stolik
Ośłona tylna
Ośłona kołnicza
Wkręt mocujacy kołnierz telewizora (PSW5 × 16) czarny (× 4) Wkręt osłony kołnicza (PSW5 × 16) czarny (× 1)	5
Wkręt do regulacji kąta (PSW5 × 10) srcbrny	1
Podkładka podpory telewizora*	2

• Tylko dla modeli KDL-40NX80/ KDL-46NX80/ KDL-52NX80.

OSTRZEŻENIE

Przytrzaśnięcie przewodu zasilającego pod lub między częściami urządzenia może spowodować zwarcie lub porażenie prądem elektrycznym. Potknięcie się o przewód zasilający lub przewód łączący grozi przewróceniem stolika TV i w konsekwencji obrażeniami.

Przed zainstalowaniem telewizora należy wybrać miejsce instalacji i umieścić tam stolik TV.

Ponieważ telewizor jest ciężki, zaleca się wcześniejsze wybranie miejsca instalacji, a następnie zmontowanie stolika TV w tym miejscu.

Informacja na temat demontażu podstawy i osłony dolnej od telewizora (tylko modele KDL-40NX80/ KDL-46NX80/ KDL-52NX80) znajduje się w instrukcji obsługi dołączonej do telewizora.

Krok 2: Instalowanie telewizora

Przed rozpoczęciem montażu

• Przed przystąpieniem do instalacji przygotuj odpowiedni wkrętak krzyżowy pasujący do wskazanych wkrętów.
• W przypadku korzystania z mechanicznego wkrętaka z napędem elektrycznym, moment dokręcania należy ustawić na 1,5 N·m (15 kgf·cm).

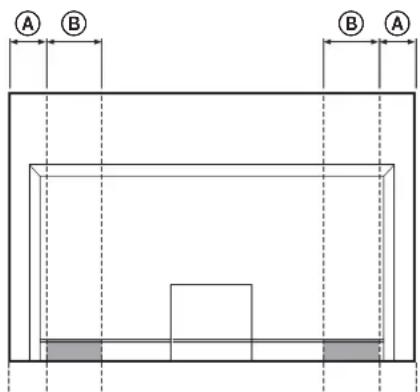

1 Podczas przenoszenia przytrzymać telewizor w określonym miejscu.

Należy zapoznać się z tabelą i zmierzyć odległości A i B od górnych krawędzi telewizora, tak jak pokazano na poniższej ilustracji. Przytrzymać telewizor w określonym miejscu dla zmierzonej długości B.

Jednostka miary: mm

Rozmiar telewizora	Długosć ©Długosć ©
40" 110 1	70
46" 170 1	70
52" 170 1	70

#

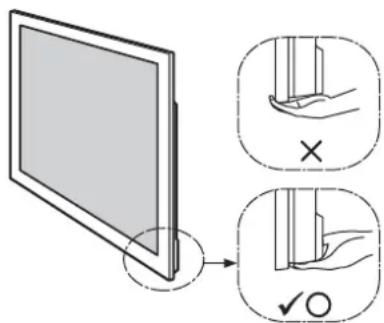

• Trzymać w określonym miejscu, aby nie skaleczyć palców. 2 Telewizor należy trzymać w pokazany sposób:

#

• Podczas przenoszenia telewizora należy trzymać go w sposób pokazany powyżej. Nie należy przyciskać panelu LCD ani ramki wokół ekranu.

2 Zainstalować telewizor na stoliku TV.

Telewizor jest instalowany poprzez umieszczenie go w rowku na stoliku TV.

Tylko w przypadku modelu KDL-40NX80/ KDL-46NX80/KDL-52NX80

Zamocować podkładki podpory telewizora po obu stronach stolika TV.

(Podkładki podpory

telewizora mocuje się na spodniej części).

Podkładka podpory telewizora

Kierunek strzałki wskazuje przód stolika TV.

• Zachować ostrożność, aby przy instalowaniu telewizora nie przyciąć kabli.

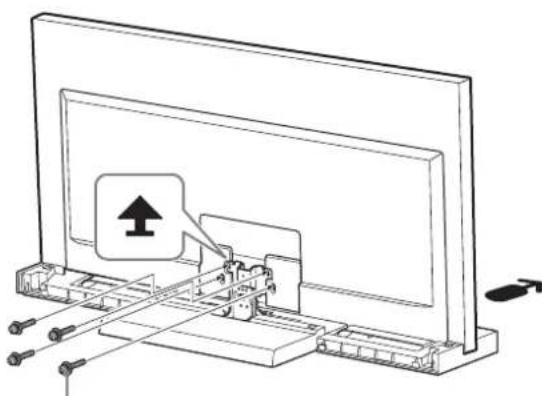

3 Przykręcić telewizor do stolika TV przy użyciu czterech czarnych wkrętów mocujących kołnierz telewizora (PSW5 × 16) (w zestawie).

Wkręt mocujący kołnierz telewizora (PSW5 × 16) czarny

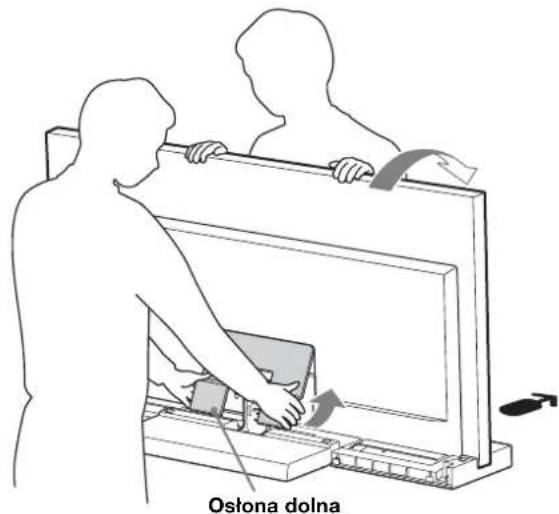

4 Zamocować osłonę dolną do telewizora. (Tylko w przypadku modeli KDL-40NX80/ KDL-46NX80/ KDL-52NX80)

Przed przykręceniem osłony dolnej podłącz przewód zasilający. Szczegółowe informacje na ten temat znajdują się w instrukcjach obsługi telewizora. 2 Podczas mocowania osłony dolnej należy przechylić telewizor do przodu. Po zamocowaniu osłony odchylić z powrotem telewizor.

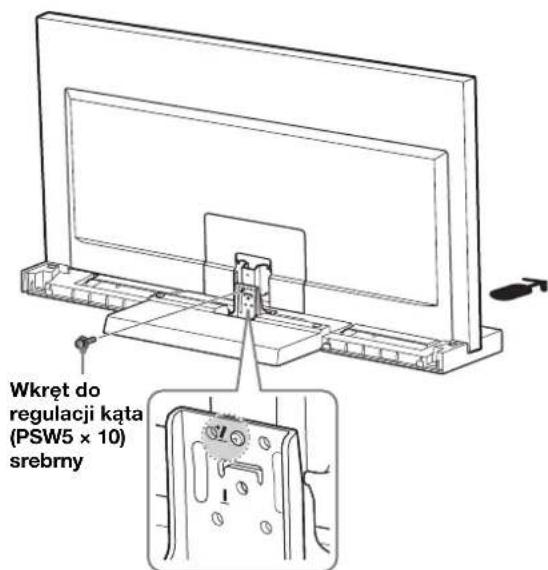

5 Przykręcić telewizor do stolika TV przy użyciu srebrnego wkrętu do regulacji kąta (PSW5 × 10) (w zestawie).

6

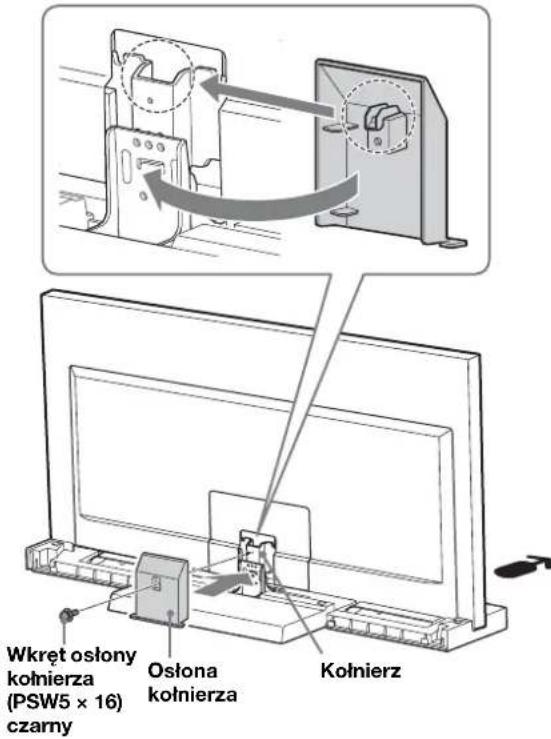

Zamocować osłonę kołnierza do kołnierza.

Wyrównać osłonę kołnierza do kołnierza i wsunąć ją w dół zgodnie z poniższą ilustracją. Przykręcić osłonę kołnierza i kołnierz przy użyciu czarnego wkrętu osłony kołnierza (PSW5 × 16) (w zestawie).

Kąt oglądania telewizora należy ustawić przed zamocowaniem osłony kołnierza. Patrz krok 2 w części „Regulacja kąta widzenia telewizora" na stronie 7.

7

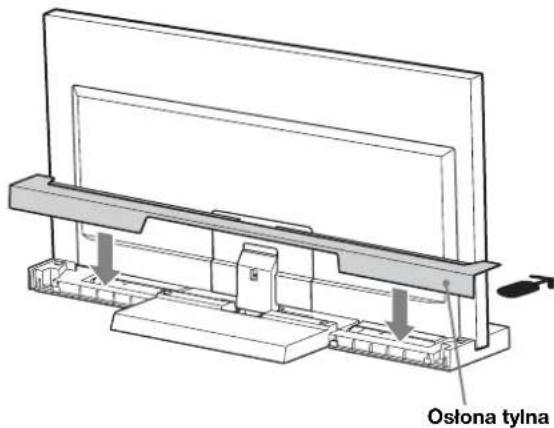

Zamocować osłonę tylną do stolika TV.

Krok 3: Środki ostrożności chroniące przed przewróceniem

OSTRZEŻENIE

Należy podjąć odpowiednie środki, aby zapobiec przewróceniu stolika TV. Przewrócenie stolika może spowodować uszkodzenia i szkody.

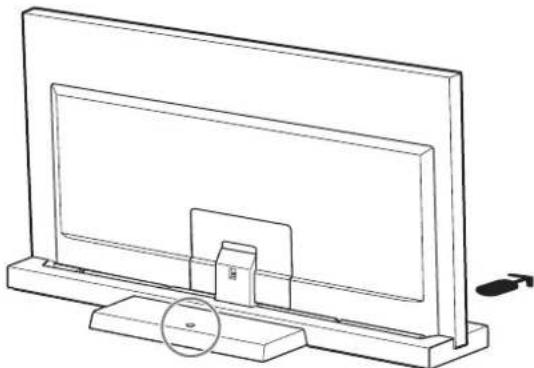

Dostępny jest otwór umożliwiający zabezpieczenie stolika TV przed przewróceniem, tak jak pokazano na poniższej ilustracji.

Szczegółowe informacje dotyczące tej procedury znajdują się w instrukcji obsługi dostarczonej z telewizorem.

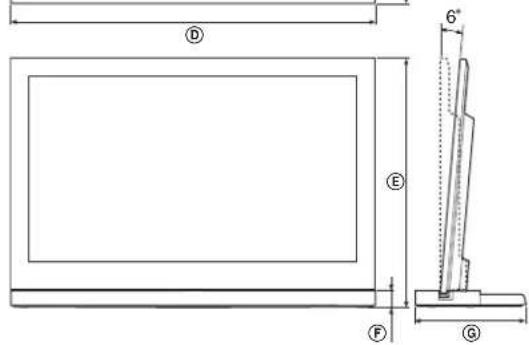

Dane techniczne

			SU-52NX1	SU-46NX1 SU-40NX1
Wymiary: mm	A		410 410	410
	B		125 140	130
	C		225 190	180
	D		1 261 1 1	27 994
	E	0°	822 745	670
		6°	818 741	667
	F		45 45 45
	G		350 330	310
Waga stolika: 7,7			kg 6,8 kg 5,5 kg

Projekt i dane techniczne mogą ulec zmianie bez uprzedzenia.

Regulacja kąta widzenia telewizora

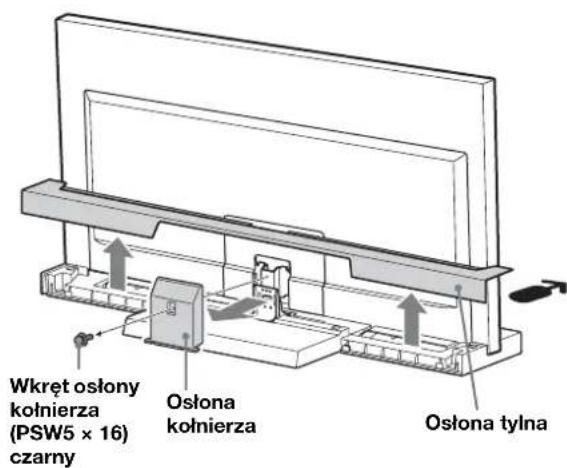

1. Zdemontować osłonę tylną i osłonę kołnierza.

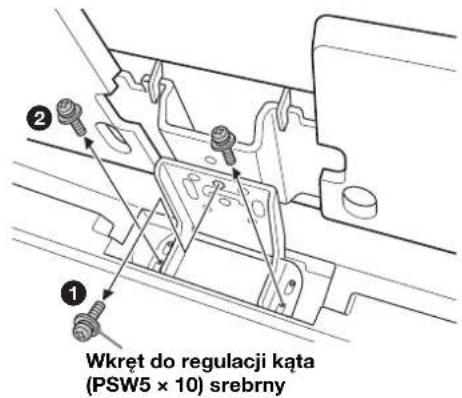

2. Odkręcić śruby.

Odkręcić trzy śruby z kołnierza.

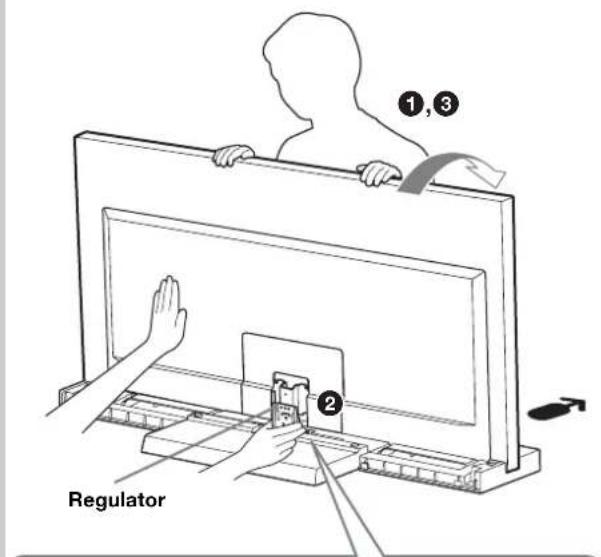

3.

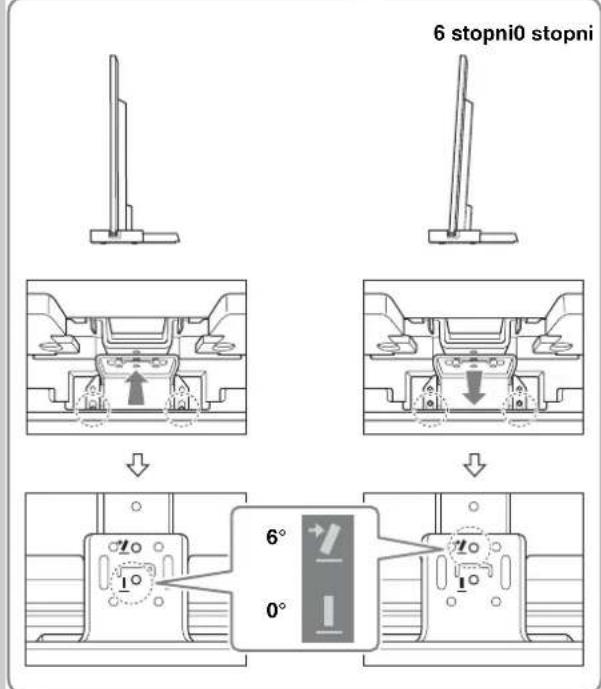

Ustawić kąt.

Przechylić telewizor do przodu. Ustawić regulator pod zadanym kątem (do przodu dla 0 stopni, do tyłu dla 6 stopni). Ponownie ustaw telewizor w położeniu wyjściowym.

• Ustawienie fabryczne to 6 stopni.
• Podczas ustawiania telewizora w położeniu wyjściowym należy przytrzymać ręką regulator (w przypadku ustawiania kąta 0 stopni).

4

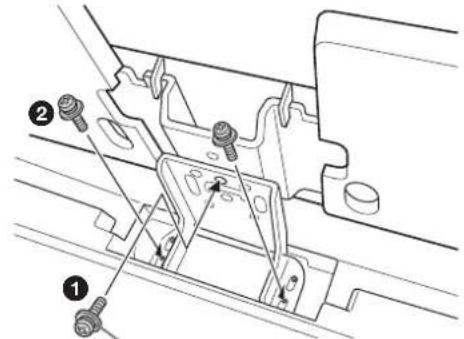

Przykręcić śruby.

Przykręcić regulator i kołnierz przy użyciu srebrnego wkrętu do regulacji kąta (PSW5 × 10) (1), a następnie dwóch śrub (2) (należy użyć dwóch z trzech śrub, które zostały wykręcone w kroku 2).

Wkręt do regulacji kąta (PSW5 × 10 srebrny)

Może spowodować obrażenia.

Zapewnij bezpieczne złożenie stojaka na telewizor zgodnie z podanymi instrukcjami.

Przymocowanie telewizora

Przed montażem
