SUB461S - Meble TV SONY - Bezpłatna instrukcja obsługi

Typ produktu	Mebel TV (stojak telewizyjny)
Marka	Sony
Model	SUB461S
Wymiary (dł. x wys. x gł.)	107,9 x 68,7 x 27,7 cm (według wymiarów podanych dla modelu SU-B461S)
Waga	5,6 kg
Zasilanie	100-240 V AC, 50/60 Hz
Pobór mocy (praca)	12 W
Pobór mocy (gotowość)	0,7 W
Wzmacniacz	Cyfrowy S-Master, moc nominalna przednia 2 x 10 W (8 omów, 1 kHz), subwoofer 20 W (6 omów, 100 Hz)
Obsługiwane formaty audio	Dolby Digital, DTS, Dolby Pro Logic II
Łączność	1 wejście HDMI (zgodne z ARC), gniazdo HDMI do podłączenia telewizora i odtwarzaczy
Główne funkcje	Sterowanie HDMI, synchronizacja dźwięku z telewizorem, kontrola położenia (balans dźwięku w zależności od pozycji widza)
Głośniki przednie	2-drożne Bass reflex, niskotonowy 30 x 100 mm stożkowy, wysokotonowy 30 mm stożkowy
Subwoofer	Bass reflex, głośnik 70 mm stożkowy
Kompatybilność telewizorów	KDL-46HX92x, KDL-46HX82x, KDL-46NX72x
Zawartość opakowania	Podstawa, panele boczne, uszczelka, słup, przekładka, śruby, zasilacz, kabel HDMI, instrukcja obsługi, karta gwarancyjna
Konserwacja i czyszczenie	Miękka, sucha ściereczka; w przypadku uporczywych plam lekko zwilżona ściereczka z neutralnym mydłem, następnie wycieranie suchą ściereczką. Nie używać rozcieńczalnika ani benzyny.
Bezpieczeństwo	Obowiązkowe mocowanie do ściany, aby zapobiec przewróceniu; instalacja na stabilnej powierzchni; nie zasłaniać otworów wentylacyjnych; używać wyłącznie z określonymi telewizorami.
Naprawialność	Wymiana przewodu zasilającego wyłącznie w wykwalifikowanym serwisie; skontaktować się z serwisem Sony w przypadku awarii (migająca czerwona dioda).

Często zadawane pytania - SUB461S SONY

Jakie telewizory są kompatybilne z podstawą Sony SUB461S?

Podstawa jest przeznaczona do telewizorów Sony KDL-46HX92x, KDL-46HX82x i KDL-46NX72x. 'x' w nazwie modelu oznacza cyfry lub znaki specyficzne dla poszczególnych wariantów regionalnych.

Jak zamocować telewizor na podstawie?

Najpierw umieść przekładkę słupa na podstawie, następnie przymocuj słup za pomocą 4 śrub (PSW4×12). Zamontuj telewizor w rowku podstawy i przymocuj go za pomocą 3 śrub mocujących (PSW5×16). Dokręć śruby momentem około 1,5 N·m.

Co zrobić, jeśli dioda zasilania podstawy miga na czerwono?

Czerwone miganie oznacza awarię. Zanotuj liczbę migań i skontaktuj się z pomocą techniczną Sony.

Jak czyścić podstawę telewizora?

Używaj miękkiej, suchej ściereczki. W przypadku uporczywych plam lekko zwilż ściereczkę neutralnym mydłem, wytrzyj, a następnie osusz suchą ściereczką. Nigdy nie używaj rozcieńczalnika, benzyny ani agresywnych środków chemicznych.

Czy podstawa jest dostarczana z kablem HDMI?

Tak, w opakowaniu znajduje się kabel High Speed HDMI do podłączenia telewizora do podstawy.

Jak zapobiec przewróceniu się podstawy?

Przymocuj wkręt do drewna (średnica 4 mm) do ściany i wkręt do metalu (M4×16) do otworu w podstawie. Połącz oba wkręty wytrzymałym łącznikiem (nie dostarczonym), aby zabezpieczyć całość.

Czy mogę używać słuchawek z podstawą?

Tak, ale należy ustawić opcję 'Głośniki' w telewizorze na 'Głośnik TV' w menu systemowym, aby wyłączyć dźwięk podstawy i używać słuchawek.

Czy podstawa obsługuje 3D?

Tak, podstawa obsługuje sygnały 3D przez HDMI, w tym formaty 'Pakiet obrazów' i 'Obok siebie' dla rozdzielczości 720p i 1080i/p.

Jak aktywować funkcję ARC (Audio Return Channel)?

Podłącz podstawę do gniazda HDMI IN 1 telewizora kompatybilnego z ARC (oznaczonego 'ARC'). Aktywuj funkcję 'Sterowanie HDMI' w ustawieniach telewizora. Dźwięk telewizora będzie wtedy przesyłany przez podstawę.

Jaka jest moc wzmacniacza?

Wzmacniacz cyfrowy S-Master dostarcza 2×10 W dla głośników przednich (8 omów, 1 kHz, THD <1%) i 20 W dla subwoofera (6 omów, 100 Hz, THD <1%).

INSTRUKCJA OBSŁUGI SUB461S SONY

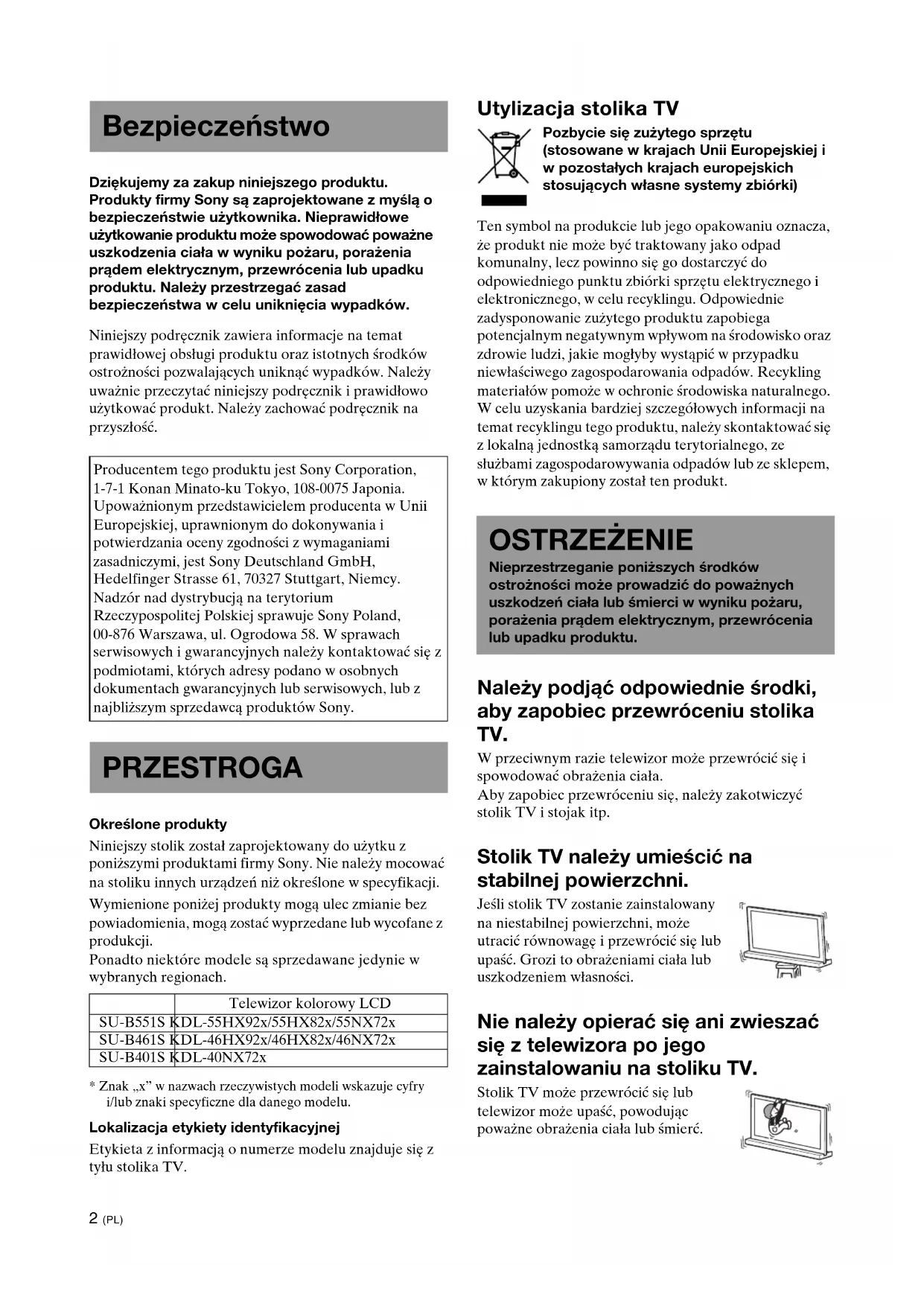

Dziękujemy za zakup niniejszego produktu. Produkty firmy Sony są zaprojektowane z myślą o bezpieczeństwie użytkownika. Nieprawidłowe użytkowanie produktu może spowodować poważne uszkodzenia ciała w wyniku pożaru, porażenia prądem elektrycznym, przewrócenia lub upadku produktu. Należy przestrzegać zasad bezpieczeństwa w celu uniknięcia wypadków.

Niniejszy podręcznik zawiera informacje na temat prawidłowej obsługi produktu oraz istotnych środków ostrożności pozwalających uniknąć wypadków. Należy uważnie przeczytać niniejszy podręcznik i prawidłowo użytkować produkt. Należy zachować podręcznik na przyszłość.

Producentem tego produktu jest Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonia. Upoważnionym przedstawicielem producenta w Unii Europejskiej, uprawnionym do dokonywania i potwierdzania oceny zgodności z wymaganiami zasadniczymi, jest Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Niemcy. Nadzór nad dystrybucją na terytorium Rzeczypospolitej Polskiej sprawuje Sony Poland, 00-876 Warszawa, ul. Ogrodowa 58. W sprawach serwisowych i gwarancyjnych należy kontaktować się z podmiotami, których adresy podano w osobnych dokumentach gwarancyjnych lub serwisowych, lub z najbliższym sprzedawcą produktów Sony.

PRZESTROGA

Określone produkty

Niniejszy stolik został zaprojektowany do użytku z poniższymi produktami firmy Sony. Nie należy mocować na stoliku innych urządzeń niż określone w specyfikacji.

Wymienione poniżej produkty mogą ulec zmianie bez powiadomienia, mogą zostać wyprzedane lub wycofane z produkcji.

Ponadto niektóre modele są sprzedawane jedynie w wybranych regionach.

	Telewizer kolorowy LCD
SU-B551SKDL-55HX92x/55HX82x/55NX72x
SU-B461SKDL-46HX92x/46HX82x/46NX72x
SU-B401SKDL-40NX72x

*Znak „x” w nazwach rzeczywistych modeli wskazuje cyfry i/lub znaki specyficzne dla danego modelu.

Lokalizacja etykiety identyfikacyjnej

Etykieta z informacją o numerze modelu znajduje się z tyłu stolika TV.

Utylizacja stolika TV

Pozbycie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących własne systemy zbiórki)

Ten symbol na produkcie lub opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego gospodarowania odpadami. Recykling materiałów pomoże w ochronie środowiska naturalnego. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

OSTRZEŻENIE

Nieprzestrzeganie poniższych środków ostrożności może prowadzić do poważnych uszkodzeń lub śmierci w wyniku pożaru, porażenia prądem elektrycznym, przewrócenia lub upadku produktu.

Należy podjąć odpowiednie środki, aby zapobiec przewróceniu stolika TV.

W przeciwnym razie telewizor może się przewrócić i spowodować obrażenia ciała.

Aby zapobiec przewróceniu się, należy zakotwiczyć stolik TV i stojak itp.

Stolik TV należy umieścić na stabilnej powierzchni.

Jeśli stolik TV zostanie zainstalowany na niestabilnej powierzchni, może utracić równowagę i przewrócić się lub upaść. Grozi to obrażeniami ciała lub uszkodzeniami własności.

Nie należy opierać się ani zwieszać się z telewizora po jego zainstalowaniu na stoliku TV.

Stolik TV (CC) może się przewrócić lub telewizor może upaść, powodując poważne obrażenia ciała lub śmierć.

Nie należy zakrywać otworów wentylacyjnych telewizora.

Otwory wentylacyjne telewizora są niezbędne, aby zapewnić niezawodną pracę odbiornika i chronić go przed przegrzaniem.

• Nie wolno blokować otworów wentylacyjnych, ani też zakrywać ich tkaninami lub innymi materiałami.
• Nie wolno pozwolić, aby do otworów wentylacyjnych dostały się płyny lub przedmioty.

Na telewizorze nie należy stawiać przedmiotów wypełnionych płynem, np. wazonów czy kwiatów doniczkowych.

Z zasilanego z sieci energetycznej telewizora nie należy korzystać w pobliżu wody, na przykład wanny, zlewu, pralki, w mokrej piwnicy lub obok basenu.

Telewizora nie należy umieszczać w miejscu wystawionym na wysokie temperatury, na przykład wystawionym na bezpośrednie działanie promieni słonecznych lub w pobliżu grzejnika.

W takich warunkach telewizor może ulec przegrzaniu, co doprowadzi do deformacji jego obudowy i awarii.

Telewizora nie należy umieszczać w miejscu wystawionym na bezpośrednie działanie klimatyzacji.

Wewnątrz odbiornika może skroplić się wilgoć, co spowoduje jego uszkodzenie.

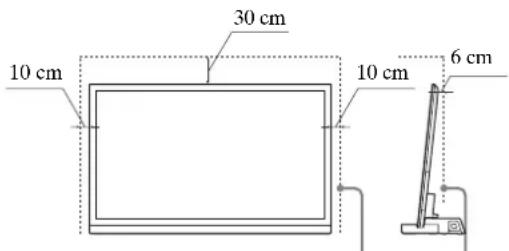

Dookoła telewizora należy zapewnić odpowiednią ilość miejsca, aby umożliwić prawidłowy obieg powietrza.

Dookoła telewizora należy zapewnić odpowiednią ilość miejsca, jak pokazano poniżej.

Dookoła odbiornika należy pozostawić co najmniej tyle miejsca.

Przewód zasilający

• Podłącz telewizor za pomocą wtyczki z uziemieniem do gniazda sieciowego ze stykiem uziemiającym.
• Należy używać wyłącznie dołączonych przewodów zasilających firmy Sony, a nie przewodów innych marek.
• Podczas instalowania telewizora na stoliku TV należy uważać, by nie przytrzasnąć przewodu zasilającego lub przewodu łączącego. Uszkodzenie przewodu zasilającego lub przewodu łączącego może prowadzić do pożaru lub porażenia prądem elektrycznym.
• Podczas przenoszenia stolika TV należy uważać, by nie nadepnąć przewodu zasilającego lub przewodu łączącego. Może to spowodować uszkodzenie przewodu zasilającego lub przewodu łączącego, co może prowadzić do pożaru lub porażenia prądem elektrycznym.

• Potknięcie są przewód zasilający lub przewód zawsze w pewnym stopniu w normalnym stanie.
• Wyjęcie przewodu zasilającego z gniazda ściennego spowoduje całkowite odłączenie stolika TV od zasilania.

UWAGI DOTYCZĄCE ZASILACZA SIECIOWEGO

Ostrzeżenie

Aby ograniczyć niebezpieczeństwo pożaru lub porażenia prądem elektrycznym, nie należy narażać urządzenia na działanie deszczu lub wilgoci.

Aby zapobiec niebezpieczeństwu powstania pożaru lub porażenia prądem elektrycznym, na urządzeniu nie należy kłaść przedmiotów wypełnionych wodą, np. wazonów.

Urządzenia nie należy instalować w miejscach o ograniczonej przestrzeni, takich jak półki na książki itp.

Gniazdo zasilania powinno znajdować się w pobliżu urządzenia i być łatwo dostępne. - Należy używać dołączonego zasilacza sieciowego i przewodu zasilającego.

• Nie należy używać żadnych innych zasilaczy. Może to spowodować awarię. Zasilacz sieciowy należy podłączyć do łatwo dostępnego gniazda zasilania.
• Przewodu zasilającego nie wolno owijać dookoła zasilacza sieciowego. Przewód może ulec przecięciu lub spowodować niedziałanie telewizora. Zasilacza nie wolno dotykać mokrymi rękami.
• W razie zauważenia nieprawidłowości w zasilaczu sieciowym należy natychmiast odłączyć go od gniazda zasilania.
• Odbiornik pozostaje podłączony do źródła zasilania sieciowego, dopóki wtyczka przewodu zasilającego nie zostanie wyjęta z gniazda sieciowego, nawet jeśli sam odbiornik jest wyłączony.

PRZESTROGA

Nieprzestrzeganie poniższych zasad bezpieczeństwa może spowodować obrażenia ciała lub szkody materialne.

Nie należy instalować na stoliku innych urządzeń niż określone w specyfikacji.

Niniejszy stolik TV został zaprojektowany do użytku tylko z określonymi produktami. Instalacja urządzeń innych niż określone w specyfikacji może spowodować upadek i obrażenia ciała lub szkody materialne. Ilustracje użyte w tym podręczniku przedstawiają telewizor KDL-40NX72x, chyba że stwierdzono inaczej.

Należy pamiętać o przymocowaniu telewizora.

Telewizor należy przymocować do stolika TV przy użyciu dostarczonych śrub. Jeśli telewizor nie zostanie zainstalowany bezpiecznie, może to spowodować przewrócenie się stolika TV i obrażenia ciała.

Uwagi dotyczące instalowania

Nie należy instalować stolika TV pod kątem lub na nachylonej powierzchni. Aby tego uniknąć, należy przestrzegać następujących zasad bezpieczeństwa.

• Jeśli stolik TV jest instalowany na miękkiej powierzchni, takiej jak mata lub dywan, należy umieścić płytki w wybranym miejscu.
• Stolika TV nie należy instalować w miejscu wystawionym na bezpośrednie działanie promieni słonecznych lub w pobliżu grzejnika.
• Stolika TV nie należy instalować w gorącym lub wilgotnym miejscu, ani na zewnątrz.

Uwaga dotycząca użycia

Czyszczenie

Aby zachować czystość stolika TV, należy od czasu do czasu przetrzeć go suchą, miękką ściereczką. Uporczywe zabrudzenia można usunąć, przecierając stolik ściereczką lekko zwilżoną wodą z delikatnym mydłem. Następnie należy wysuszyć odpowiednie miejsce suchą, miękką ściereczką. Nie należy używać środków chemicznych, takich jak rozpuszczalnik lub benzyna, ponieważ mogą one uszkodzić wykończenie stolika TV.

Prace instalacyjne powinny być przeprowadzane przez co najmniej dwie osoby.

Telewizor lub stolik TV powinien być instalowany przez co najmniej dwie osoby. Wykonywanie prac instalacyjnych przez tylko jedną osobę grozi wypadkiem lub obrażeniami ciała.

Podstawy telewizora nie należy modyfikować.

Może on przewrócić się i spowodować obrażenia ciała.

Telewizor należy przymocować bezpiecznie zgodnie z instrukcjami.

Odpowiednio dokręcić wkręty. Jeśli telewizor nie zostanie zainstalowany bezpiecznie, może to spowodować jego upadek i obrażenia ciała.

Należy uważać, aby nie zranić rąk lub palców podczas montażu.

• Stolika TV nie należy przenosić, przytrzymując go za kołnierz.
• Zachować ostrożność, aby przy instalowaniu telewizora nie skaleczyć sobie rąk lub palców.

ŚRODKI OSTROŻNOŚCI

Źródła zasilania

• Jeżeli stolik TV nie będzie używany przez dłuższy czas, należy odłączyć go od gniazda ściennego (sieci elektrycznej). Aby odłączyć przewód zasilający, należy pociągnąć za wtyczkę, a nie za przewód.
• Przewód zasilający może zostać wymieniony tylko przez wykwalifikowany personel serwisu.

Eksploatacja

Przed podłączeniem innych komponentów należy wyłączyć stolik TV i odłączyć go od sieci.

Prawa autorskie

Stolik TV wykorzystuje systemy Dolby Digital, Pro Logic Surround oraz DTS * Digital Surround System.

• Wyprodukowano na licencji Dolby Laboratories. Dolby, Pro Logic i symbol podwójnego D są znakami towarowymi firmy Dolby Laboratories. ** Wyprodukowano na licencji obejmującej zarejestrowane w Stanach Zjednoczonych patenty o numerach: 5451942, 5956674, 5974380, 5978762, 6487535 oraz inne patenty zarejestrowane i zgłoszone w Stanach Zjednoczonych oraz międzynarodowe. DTS i Symbol są zarejestrowanymi znakami towarowymi, zaś logo DTS i DTS Digital Surround są znakami towarowymi firmy DTS, Inc. Produkt zawiera oprogramowanie. © DTS, Inc. Wszelkie prawa zastrzeżone.

W stoliku TV wykorzystano technologię High-Definition Multimedia Interface (HDMI™).

HDMI, logo HDMI oraz High-Definition Multimedia Interface są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy HDMI Licensing LLC w Stanach Zjednoczonych i innych krajach.

"BRAVIA" jest znakiem towarowym firmy Sony Corporation.

Digital Surround

S-master Digital Amplifier

Uwaga dotycząca wyjmowania podstawy telewizora z kartonu

Należy zwrócić uwagę, aby podstawę telewizora chwytać mocno i obchodzić się z nią ostrożnie.

Krok 1: Sprawdzenie części

Nazwa Ilość
Stolik
Ośłona tylna L*	1
Ośłona tylna R*	1
Łacznik
Kolnierz
Element dystansowy kolnierz**	1
Wkręt mocujacy kolnierz stolika TV (PSW5 × 16) (×3) Wkręt Łacznika (PSW5 × 16) (×3)	6
Śruba kolnierz (PSW4 × 12)	4
Zasilacz siediocy (ACDP-001) 1
Przewód zasilajacja
Kabel HDMI High Speed 1
Instrukcja obshlugi 1
Karta gwarancyjna

Przytrzaśnięcie przewodu zasilającego pod lub między częściami urządzenia może spowodować zwarcie lub porażenie prądem elektrycznym. Potknięcie się o przewód zasilający lub przewód antenowy grozi przewróceniem stolika TV i w konsekwencji obrażeniami ciała.

Przed zainstalowaniem telewizora należy wybrać miejsce instalacji i umieścić tam stolik TV.

Ponieważ telewizor jest ciężki, zaleca się wcześniejsze wybranie miejsca instalacji, a następnie zmontowanie stolika TV w tym miejscu.

Informacja na temat demontażu podstawy od telewizora znajduje się w instrukcji obsługi dołączonej do telewizora.

Krok 2: Instalowanie telewizora

Przed rozpoczęciem montażu

• Przed przystąpieniem do instalacji należy przygotować odpowiedni wkrętak krzyżowy pasujący do wskazanych wkrętów. - W przypadku korzystania z mechanicznego wkrętaka z napędem elektrycznym, moment dokręcania należy ustawić na 1,5 N·m {15 kgf·cm}.

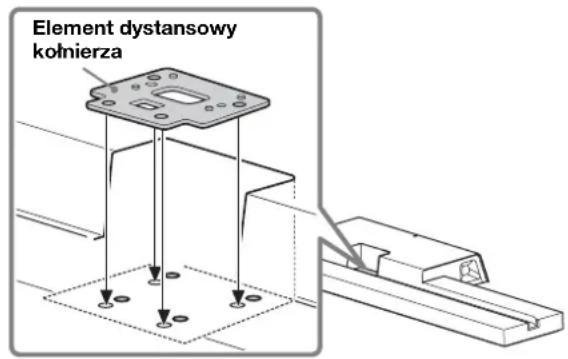

1 Umieścić element dystansowy kołnierza na stoliku TV.

Element dystansowy kołnierza służy do regulacji wysokości kołnierza i telewizora. Pamiętaj o zamontowaniu elementu dystansowego kołnierza.

Tylko dla modeli KDL-55HX82x/46HX82x/ 55NX72x/46NX72x:

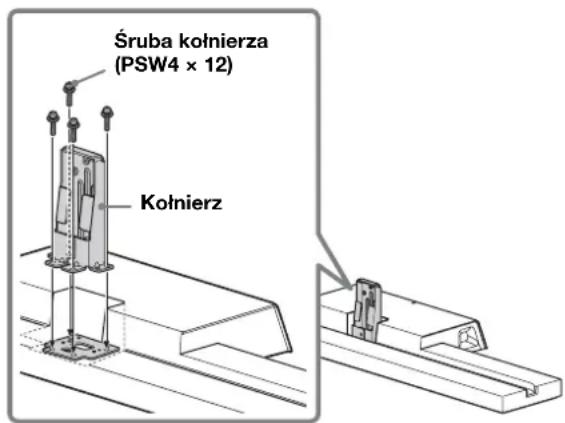

2 Zamontować kołnierz i element dystansowy kołnierza (tylko dla modeli KDL-55HX82x/46HX82x/ 55NX72x/46NX72x) na stoliku TV za pomocą czterech śrub kołnierza (PSW4 × 12) (dołączone do zestawu).

3 Przenosząc telewizor, należy go złapać tak, jak pokazano na ilustracji.

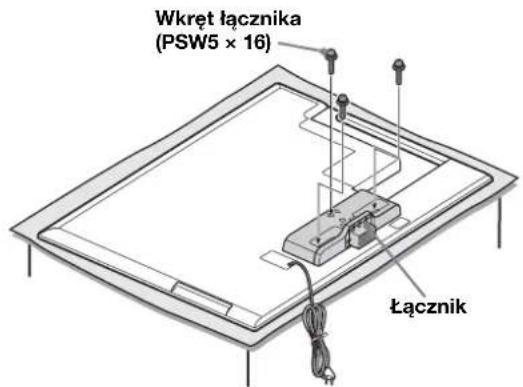

4 Dostarczony łącznik należy przykręcić do tyłu telewizora przy użyciu trzech wkrętów (PSW5 × 16) (w zestawie).

Aby przymocować dostarczony łącznik, należy go przesunąć do góry.

• Należy pamiętać, aby zachować wykręcone wkręty.
• Odłączając wyświetlacz od podstawy, należy położyć go ekranem do dołu na większej od niego stabilnej powierzchni roboczej.
• Aby zapobiec uszkodzeniu ekranu LCD, należy rozłożyć na powierzchni roboczej miękką tkaninę.

PRZESTROGA

• W przypadku silnego naciśnięcia lub uderzenia powierzchni ekranu LCD może on pęknąć lub ulec uszkodzeniu.
• Telewizor należy umieścić ekranem do dołu na stabilnej i równej powierzchni, tak aby podstawa znajdowała się poza jej krawędzią.

Gdyby ekran i podstawa znajdowały się na tym samym poziomie, powierzchnia robocza byłaby niestabilna, co mogłoby doprowadzić do uszkodzenia ekranu.

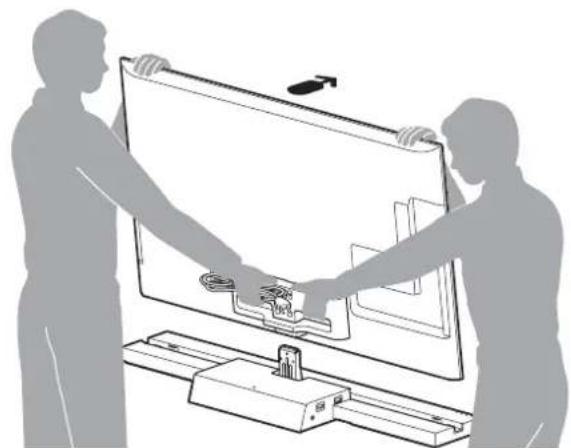

5 Zainstalować telewizor na stoliku TV.

Telewizor jest instalowany poprzez umieszczenie go w rowku na stoliku TV.

Kierunek strzałki wskazuje przystolika TV.

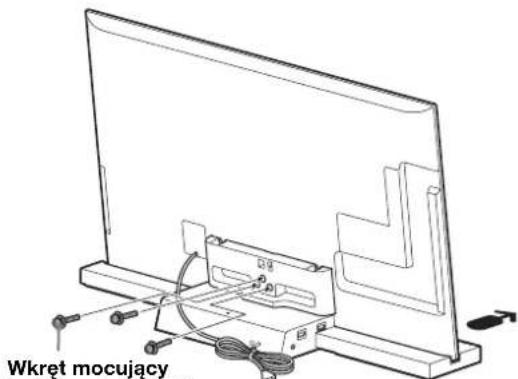

6 Przykręcić telewizor do stolika TV przy użyciu trzech wkrętów mocujących kołnierz stolika TV (PSW5 × 16) (w zestawie).

Wkręt mocujący kołnierz stolika TV (PSW5 × 16)

7 Zamocować osłonę tylną do stolika TV. (Tylko w modelu SU-B551S)

Osłona tylna

8

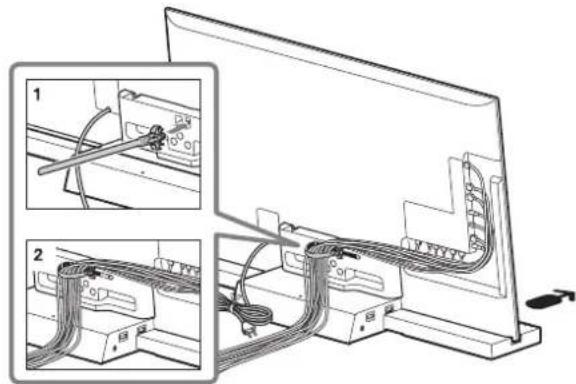

Łączenie kabli w wiązkę.

Użyj zacisku kablowego dostarczanego z telewizorem.

#

Przewodu zasilającego nie należy łączyć z innymi kablami.

Krok 3: Środki ostrożności chroniące przed przewróceniem

OSTRZEŻENIE

Należy podjąć odpowiednie środki, aby zapobiec przewróceniu stolika TV. Przewrócenie stolika może spowodować uszkodzenia i szkody.

Wkręcić wkręt do drewna (średnica 4 mm, nie należy do wyposażenia) w płytę. Wkręcić śrubę (M4 × 16, nie należy do wyposażenia) w otwór montażowy w stoliku TV. 3 Połączyć wkręt do drewna i śrubę za pomocą mocnej linki (nie należy do wyposażenia).

Krok 4:

Podłączanie telewizora i odtwarzacza

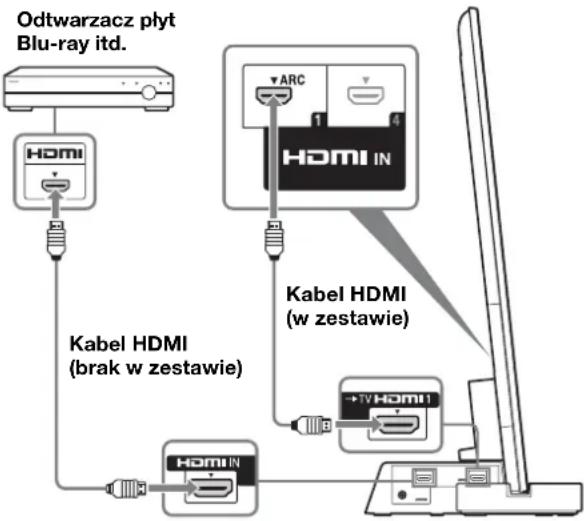

Podłącz telewizor wyposażony w gniazdo HDMI IN 1 do stolika TV przy użyciu kabla HDMI.

Podłączając komponenty zgodne z systemem Sony „BRAVIA” Sync przy użyciu kabli HDMI, można uprościć ich obsługę po skonfigurowaniu funkcji Sterowanie przy HDMI w telewizorze.

• Nie należy podłączać komputera PC za pomocą kabla HDMI.
• Stolik TV jest zgodny z funkcją Audio Return Channel (ARC). Po podłączeniu przy użyciu kabla HDMI stolika TV do zgodnego z funkcją ARC gniazda HDMI IN 1 telewizora nie trzeba podłączać telewizora do stolika TV przy użyciu cyfrowego przewodu optycznego.
• Jeżeli gniazdo HDMI jest zgodne z funkcją ARC, obok gniazda widoczne są litery „ARC”. Nawet po podłączeniu kabla HDMI do gniazda HDMI funkcja ARC będzie niedostępna, jeżeli gniazdo wejścia HDMI nie jest z nią zgodne.
• Funkcja ARC jest dostępna jedynie po włączeniu funkcji Sterowanie przy HDMI.

• Nawet po wyłączeniu stolika TV (aktywny tryb czuwania) sygnał HDMI będzie przesyłany z podłączonego komponentu do telewizora przez złącze HDMI. Dźwięk i obraz z komponentu będą odtwarzane przez telewizor.

Uwagi na temat połączenia HDMI

• Należy używać kabla HDMI High Speed. W przypadku zastosowania kabla HDMI Standard obraz 3D, 1080p lub Deep Colour może nie być wyświetlany poprawnie.
• Zalecamy stosowanie autoryzowanych kabli HDMI.
• Jeżeli obraz jest niskiej jakości lub nie jest odtwarzany dźwięk z komponentu podłączonego kablem HDMI, należy sprawdzić konfigurację podłączonego komponentu.
• Przesyłane z gniazda HDMI sygnały audio (częstotliwość próbkowania, długość bitu itp.) mogą być blokowane przez podłączony komponent. Dźwięk może być przerywany przy zmianie częstotliwości próbkowania lub liczby kanałów w sygnale wyjściowym z komponentu odtwarzającego.
• Jeżeli podłączony komponent nie jest zgodny z technologią ochrony praw autorskich (HDCP), obraz i dźwięk z gniazda HDMI TV OUT będą zniekształcone lub niedostępne. Należy wtedy sprawdzić dane techniczne podłączonego komponentu.
• Odradzamy stosowanie konwertera HDMI-DVI.
• Zestaw obsługuje sygnał Deep Colour, „x.v.Colour” i 3D.

Krok 5:

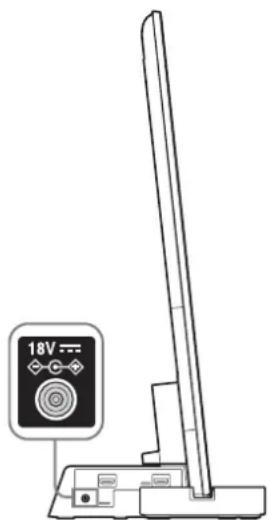

Podłączanie przewodu zasilającego

Krok 6:

Określanie ustawień telewizora

Podłącz wszystkie urządzenia i telewizor do stolika TV przed podłączeniem kabla zasilania zasilacza sieciowego stolika TV do gniazda sieciowego.

• Należy podłączyć stolik TV do łatwo dostępnego gniazda sieciowego. W przypadku zauważenia nieprawidłowości w pracy stolika TV należy natychmiast wyjąć wtyczkę zasilania z gniazda sieciowego.

Ustaw opcję „Wł.” dla funkcji „Sterowanie przez HDMI”.

Naciśnij przycisk HOME na pilocie telewizora i wybierz następujące pozycje menu:

Ustawienia > Wejścia zewnętrzne > Ustawienia HDMI > Sterowanie przez HDMI: Wł.

Ustaw opcję „System audio” w menu „Głośniki”.

Naciśnij przycisk SYNC MENU na pilocie telewizora i wybierz następujące pozycje menu: Głośniki > System audio

• Po zakończeniu wprowadzania ustawień dla procedury 1 i 2 wskaźnik I (zasilanie) zaświeci się na zielono.

Tryb Wybor sceny

Stolik TV jest automatycznie synchronizowany z ustawieniami dźwięku telewizora i współpracuje z funkcją Wybór sceny, umożliwiając wybór preferowanego dla danej sceny dźwięku.

Aby zmienić dźwięk, należy zmienić ustawienia dźwięku w telewizorze.

Dost. do położenia oglądającego

W przypadku ustawienia w telewizorze wartości opcji „Ster. urządzeniem zewn." na „Wł.” stolik TV dostosowuje poziom głośności między lewym i prawym głośnikiem zgodnie z położeniem oglądania. (Ustawienie telewizora)

Aby ustawić opcję „Dost. do położenia oglądającego", naciśnij przycisk HOME, a następnie wybierz kolejno

Ustawienia systemowe > Dost. do położenia oglądającego > żądaną opcję.

Rozwiązywanie problemów

Dźwięk

Brak dźwięku:

• Sprawdzić podłączenia kabla HDMI.
• Sprawdź ustawienia opcji „Sterowanie przez EZ HDMI" i „System audio" w kroku 6 (strona 11). Użycie ze słuchawkami:
• Przełącz opcję „System audio" w ustawieniu „Głośniki" na „Głośnik TV". W przypadku korzystania z podwójnego dźwięku z cyfrowej transmisji telewizyjnej: W zależności od audycji dźwięk może nie ulegać zmianie. Przełącz ustawienie „Wyjście optyczne" telewizora z „Automat." na „PCM".

Używanie urządzenia z wyposażeniem zewnętrznym w systemie Dual Sound:

• Jeśli nie można przełączyć dźwięku, należy przełączyć ustawienie wyjścia audio wyposażenia zewnętrznego tak, aby aktywować PCM.

Wskaźnik

Pomimo włączenia zasilania telewizora wskaźnik

I (zasilanie) na stoliku TV nie świeci się:

• Sprawdź, czy kabel zasilający zasilacza sieciowego jest podłączony do gniazdka.
• Skonsultować się z pomocą techniczną.

Wskaźnik I (zasilanie) miga na czerwono:

• Mogła nastąpić awaria produktu. Należy sprawdzić, ile razy miga dioda LED i skonsultować się z centrum serwisowym firmy Sony.

Wskaźnik

Wskaźnik I (zasilanie)

Świeci w następujący sposób:

Zielony: zasilanie stolika TV jest włączone. (Opcja „System audio" jest ustawiona na „Głośniki").

Nie świeci: stolik TV jest w trybie czuwania lub wyłączony.

2 Wskaźniki formatu sygnału audio

Zaczynają świecić w zależności od formatu sygnału audio przesyłanego do stolika TV.

D: Dolby Digital DTS PLII: Dolby Pro Logic II

Dane techniczne

		SU-B551S SU	-B461S SU-B40	S
Wymiary: cm	A	10,2	11,8	11,0
	B	19,0	15,9	15,1
	C	127,6	107,9	94,4
	D	55HX92x: 79,6	46HX92x: 68,6	-
		55HX82x: 79,8	46HX82x: 68,7	-
		55NX72x: 79,7	46NX72x: 68,7	40NX72x: 61,2
	E	29,2	27,7	26,1
Waga stolika:		6,3 kg	5,6 kg	4,9 kg

Sekcja wzmacniacza

Znamionowa moc wyjściowa

Przednie: 10 W + 10 W (na kanał),

8 omów, 1 kHz, całkowite

zniekształcenia harmoniczne mniej niż 1%

Subwoofer: 20 W, 6 omów, 100 Hz, całkowite zniekształcenia

harmoniczne mniej niż 1%

Sekcja HDMI

Złącze HDMI

Wejścia/ 720×480p (60 Hz) 16:9

wyjścia wideo 1280×720p (60 Hz) 16:9

1920×1080i (60 Hz) 16:9

1280×720p (50 Hz) 16:9

720 (1440) × 480i (60 Hz) 4:3

720 (1440) × 480i (60 Hz) 16:9

720 (1440) × 576i (50 Hz) 4:3

720 (1440) × 576i (50 Hz) 16:9

1920 × 1080p (60 Hz) 16:9

720 × 576p (50 Hz) 16:9

1920 × 1080i (50 Hz) 16:9

1920 × 1080p (50 Hz) 16:9

1920 × 1080p (24 Hz) 16:9

1920 × 1080p (30 Hz) 16:9

1280 × 720p (24 Hz) 16:9

1280 × 720p (30 Hz) 16:9

Deep Colour: 30 bitów / 36 bitów

Wejścia/ 1280 × 720p przy 59,94 / 60 Hz

wyjścia wideo (3D) Frame packing

1920 × 1080i przy 59,94 / 60 Hz

Frame packing

1920× 1080i przy 59,94 / 60 Hz

Side-by-Side (Half)

1920× 1080p przy 59,94 / 60 Hz

Side-by-Side (Half)

1280× 720p przy 50 Hz

Frame packing

1920× 1080i przy 50 Hz

Frame packing

1920× 1080i przy 50 Hz

Side-by-Side (Half)

1920× 1080p przy 50 Hz

Side-by-Side (Half)

1920× 1080p przy 24Hz

Frame packing

Deep Colour: 30 bitów/36 bitów

Wejścia audio Linear PCM 2ch/5.1ch/7.1ch

Dolby Digital

DTS

Każdy sygnał jest zgodny z

próbkowaniem 32, 44,1, 48 kHz.

Głośniki

Głośnik przedni

System głośnikowy 2-drożny, 2 jednostki, typu bass reflex

Głośnik niskotonowy: 30 × 100 mm typu

stożkowego × 1

Wysokotonowy: 30mm typu

stożkowego

Subwoofer

System głośnikowy Subwoofer, typu bass reflex

Głośnik 70mm, typ stożkowy

Parametry ogólne

Wymagania dotyczące zasilania

100 - 240V,50 / 60Hz

Zużycie energii

Włączony: 12 W

Tryb czuwania: 0,7 W

Pobór mocy w trybie czuwania: 0,7 W - W pewnych płytkach obwodów drukowanych nie zastosowano fluorowcowanych środków zmniejszających palność. - Sprawność bloku wzmacniacza powyżej 85% uzyskano dzięki zastosowaniu w pełni cyfrowego wzmacniacza S-Master.

Projekt i dane techniczne mogą ulec zmianie bez uprzedzenia.

Ustaw funkcję „Sterowanie HDMI" na „Wł.".

Jednostka przedniego głośnika

System głośników

2-drożny 2-głośnikowy, typ bass reflex

Może spaść i spowodować obrażenia.

Dbajte na to, aby ste televízor umiestnili v súlade s uvedenými pokynmi.

2-drożny, 2-częściowy, typ Bass reflex
