Tipo de produto	Móvel para TV (suporte de televisão)
Marca	Sony
Modelo	SUB461S

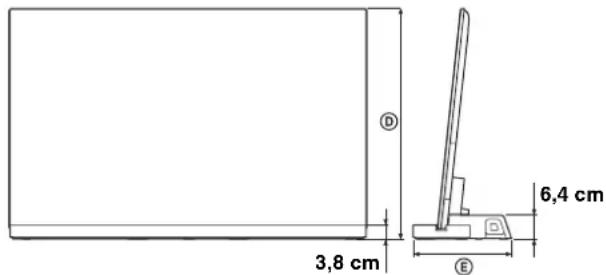

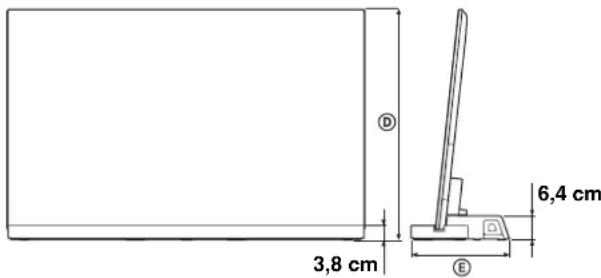

Dimensões (L x A x P)	107,9 x 68,7 x 27,7 cm (de acordo com as dimensões indicadas para o modelo SU-B461S)
Peso	5,6 kg
Alimentação	100-240 V CA, 50/60 Hz
Consumo elétrico (em funcionamento)	12 W
Consumo elétrico (em espera)	0,7 W
Amplificador	Digital S-Master, potência nominal frontal 2 x 10 W (8 ohms, 1 kHz), subwoofer 20 W (6 ohms, 100 Hz)
Formatos de áudio suportados	Dolby Digital, DTS, Dolby Pro Logic II
Conectividade	1 entrada HDMI (compatível com ARC), conector HDMI para conexão à TV e leitores
Funções principais	Controle HDMI, sincronização de áudio com a TV, Controle de posição (balanço de áudio conforme posição do espectador)
Alto-falantes frontais	2 vias Bass reflex, grave 30 x 100 mm cônico, agudo 30 mm cônico
Subwoofer	Bass reflex, alto-falante 70 mm cônico
Compatibilidade com TVs	KDL-46HX92x, KDL-46HX82x, KDL-46NX72x
Conteúdo da embalagem	Suporte, painéis laterais, junta, suporte vertical, espaçador, parafusos, adaptador de corrente, cabo HDMI, manual de instruções, cartão de garantia
Manutenção e limpeza	Pano macio e seco; para manchas persistentes, pano levemente umedecido com sabão neutro, em seguida seque com pano seco. Não use diluente ou gasolina.
Segurança	Fixação obrigatória na parede para evitar tombamento; instalação em superfície estável; não cobrir as aberturas de ventilação; usar apenas com as TVs especificadas.
Reparabilidade	Substituição do cabo de alimentação exclusivamente em oficina qualificada; contatar o serviço Sony em caso de mau funcionamento (LED vermelho piscando).

Perguntas frequentes - SUB461S SONY

Quais TVs são compatíveis com o suporte Sony SUB461S?

O suporte foi projetado para as TVs Sony KDL-46HX92x, KDL-46HX82x e KDL-46NX72x. O 'x' no nome do modelo corresponde a números ou caracteres específicos de cada variante regional.

Como fixar a TV no suporte?

Coloque primeiro o espaçador do suporte vertical no suporte, em seguida fixe o suporte vertical com 4 parafusos (PSW4×12). Instale a TV na ranhura do suporte e fixe-a com 3 parafusos de fixação (PSW5×16). Aperte os parafusos com um torque de aproximadamente 1,5 N·m.

O que fazer se o LED de alimentação do suporte piscar em vermelho?

Uma luz vermelha piscando indica um mau funcionamento. Anote o número de piscadas e entre em contato com o serviço de suporte Sony para obter ajuda.

Como limpar o suporte da TV?

Use um pano macio e seco. Para manchas persistentes, umedeça levemente um pano com sabão neutro, limpe e depois seque com um pano seco. Nunca use diluente, gasolina ou produtos químicos agressivos.

O suporte vem com um cabo HDMI?

Sim, um cabo HDMI de alta velocidade é fornecido na embalagem para conectar a TV ao suporte.

Como evitar que o suporte tombe?

Fixe um parafuso para madeira (4 mm de diâmetro) na parede e um parafuso para metal (M4×16) no orifício do suporte. Conecte os dois parafusos com um cabo resistente (não fornecido) para fixar o conjunto.

Posso usar um fone de ouvido com o suporte?

Sim, mas você deve definir a opção 'Alto-falantes' da TV para 'Alto-falante da TV' no menu do sistema para desativar o som do suporte e usar o fone de ouvido.

O suporte suporta 3D?

Sim, o suporte suporta sinais 3D via HDMI, incluindo os formatos 'Pacote de imagens' e 'Lado a lado' para resoluções 720p e 1080i/p.

Como ativar a função ARC (Canal de Retorno de Áudio)?

Conecte o suporte à entrada HDMI IN 1 da TV compatível com ARC (indicada por 'ARC'). Ative a função 'Controle HDMI' nas configurações da TV. O som da TV será então transmitido através do suporte.

Qual é a potência do amplificador?

O amplificador digital S-Master fornece 2×10 W para os alto-falantes frontais (8 ohms, 1 kHz, THD <1%) e 20 W para o subwoofer (6 ohms, 100 Hz, THD <1%).

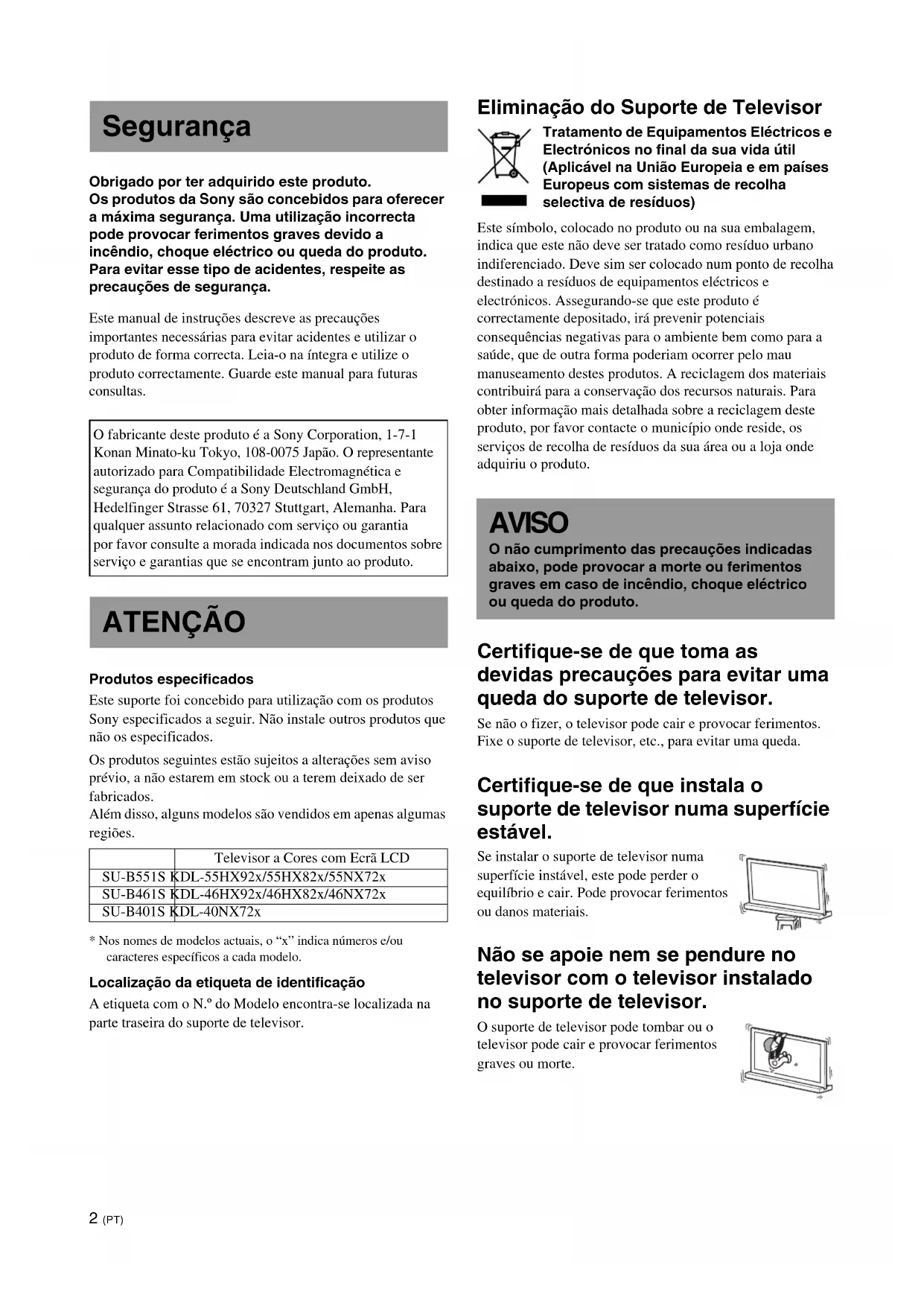

MANUAL DE UTILIZADOR SUB461S SONY

Obrigado por ter adquirido este produto. Os produtos da Sony são concebidos para oferecer a máxima segurança. Uma utilização incorreta pode provocar ferimentos graves devido a incêndio, choque elétrico ou queda do produto. Para evitar esse tipo de acidentes, respeite as precauções de segurança.

Este manual de instruções descreve as precauções importantes necessárias para evitar acidentes e utilizar o produto de forma correta. Leia-o na íntegra e utilize o produto corretamente. Guarde este manual para futuras consultas.

O fabricante deste produto é a Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japão. O representante autorizado para Compatibilidade Eletromagnética e segurança do produto é a Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemanha. Para qualquer assunto relacionado com serviço ou garantia, por favor consulte a morada indicada nos documentos sobre serviço e garantias que se encontram junto ao produto.

ATENÇÃO

Produtos especializados

Este suporte foi concebido para utilização com os produtos Sony especificados a seguir. Não instale outros produtos que não os especializados.

Os produtos seguintes estão sujeitos a alterações sem aviso prévio, a não estarem em stock ou a terem deixado de ser fabricados.

Além disso, alguns modelos são vendidos em apenas algumas regiões.

	Televisor a Cores com Ecerã LCD
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

Localização da etiqueta de identificação

A etiqueta com o N. do Modelo encontra-se localizada na parte traseira do suporte de televisor.

Eliminação do Suporte de Televisor

Tratamento de Equipamentos Elétricos e Eletrónicos no final da sua vida útil (Aplicável na União Europeia e em países Europeus com sistemas de recolha seletiva de resíduos)

Este símbolo, colocado no produto ou na sua embalagem, indica que este não deve ser tratado como resíduo urbano indiferenciado. Deve sim ser colocado num ponto de recolha destinado a resíduos de equipamentos elétricos e eletrónicos. Assegurando-se que este produto é eliminado corretamente, ajuda a prevenir consequências negativas para o ambiente bem como para a saúde, que de outra forma poderiam ocorrer com o manuseamento inadequado destes produtos. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Para obter informação mais detalhada sobre a reciclagem deste produto, por favor contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

AVISO

O não cumprimento das precauções indicadas abaixo pode provocar a morte ou ferimentos graves em caso de incêndio, choque elétrico ou queda do produto.

Certifique-se de que toma as devidas precauções para fazer uma queda do suporte de televisor.

Se não o fizer, o televisor pode cair e provocar ferimentos. Fixe o suporte de televisor, etc., para fazer uma queda.

Certifique-se de que instala o suporte de televisor numa superfície estável.

Se instalar o suporte de televisor numa superfície instável, este pode perder o equilíbrio e cair. Pode provocar ferimentos ou danos materiais.

Não se apoie nem se pendure no televisor com o televisor instalado no suporte de televisor.

O suporte de televisor pode tombar ou o televisor pode cair e provocar ferimentos graves ou morte.

Não tape as aberturas de ventilação do televisor.

As aberturas de ventilação do televisor são necessárias para assegurar um funcionamento fiável do televisor e para o proteger contra sobreaquecimento.

• Nunca bloqueie nem cubra as aberturas de ventilação com um pano ou outros materiais.
• Nunca deixe que caiam líquidos ou objectos sólidos nas aberturas de ventilação.

Não coloque objectos com líquidos, como uma jarra ou um vaso, sobre o televisor.

Não utilize um televisor com cabo de alimentação perto da água, por exemplo, junto a uma banheira, lavatório, lava-louça ou tanque de lavar roupa, numa superfície molhada ou junto a uma piscina, etc.

Não instale o televisor em locais sujeitos a temperaturas extremas, como, por exemplo, sob a luz solar directa ou próximos de um aquecedor ou grelha de ventilação.

O televisor pode sobreaquecer nessas condições, o que pode provocar uma deformação da caixa e/ou uma avaria no televisor.

Não instale o televisor num local directamente exposto ao ar condicionado.

A humidade pode condensar-se no interior e provocar uma avaria no televisor.

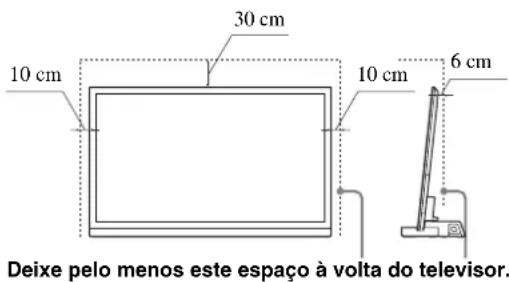

Deixe um espaço adequado à volta do televisor para assegurar uma circulação de ar apropriada.

Deixe espaço suficiente à volta do televisor como é mostrado abaixo.

Cabo de alimentação CA

• Ligue o televisor, ligando uma ficha de alimentação de ligação à terra de três fios a uma tomada de corrente com uma ligação à terra de proteção.
• Utilize apenas os cabos de alimentação CA fornecidos pela Sony, não os de outras marcas.
• Não trilhe o cabo de alimentação CA ou o cabo de ligação ao instalar o televisor no suporte de televisor. Se o cabo de alimentação CA ou o cabo de ligação estiver danificado, pode provocar um incêndio ou choque elétrico.
• Não pise o cabo de alimentação CA ou o cabo de ligação quando transportar o suporte de televisor. O cabo de alimentação CA ou o cabo de ligação pode ficar danificado e, nesse caso, pode provocar um incêndio ou choque elétrico.
• Se tropeçar no cabo de alimentação CA ou no cabo de ligação, o suporte de televisor pode tombar e provocar ferimentos.
• Ao desligar o cabo de alimentação CA da tomada de parede, a alimentação do suporte de televisor é totalmente cortada.

NOTA SOBRE O TRANSFORMADOR DE CORRENTE

Aviso

Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho a chuva ou humidade.

Para evitar o risco de incêndio ou choque elétrico, não coloque recipientes com líquidos, como jarras, em cima do aparelho.

Não instale este equipamento num espaço confinado, como uma estante ou uma unidade semelhante.

• Certifique-se de que a tomada de corrente elétrica está instalada perto do equipamento e é de fácil acesso.
• Certifique-se de que utiliza o transformador de corrente fornecido e o cabo de alimentação.
• Não utilize outro transformador de corrente qualquer. Isso pode causar uma avaria.
• Ligue o transformador de corrente a uma tomada de corrente de fácil acesso.
• Não enrole o cabo de alimentação à volta do transformador de corrente. O fio do núcleo pode quebrar e/ou poder causar uma avaria do televisor.
• Não toque no transformador de corrente com as mãos molhadas.

(Continuação)

• Se notar alguma anomalia no transformador de corrente, desligue-o imediatamente da tomada de corrente elétrica.
• O aparelho não está desligado da fonte de alimentação desde que esteja ligado à tomada de corrente, mesmo que o próprio aparelho tenha sido desligado.

ATENÇÃO

Se não respeitar as precauções a seguir indicadas, pode ferir-se ou provocar danos materiais.

Não instale um equipamento diferente do especificado no suporte.

Este suporte de televisor foi concebido para utilização apenas com o produto especificado. A instalação de qualquer outro equipamento pode resultar em queda ou quebra e provocar danos materiais ou ferimentos. As ilustrações utilizadas neste manual referem-se ao KDL-40NX72x, exceto se indicado em contrário.

Certifique-se de que fixa o televisor.

Fixe o televisor ao suporte de televisor utilizando os parafusos fornecidos. Se o televisor não for instalado de modo seguro, pode cair, ou o suporte de televisor pode tombar, provocando ferimentos.

Notas sobre a instalação

Não instale o suporte de televisor inclinado. Para evitá-lo, tome as seguintes precauções.

• Se instalar o suporte de televisor numa superfície mole, como um tapete ou carpete, coloque uma placa rígida no local de posicionamento.
• Não instale o suporte de televisor num local sujeito à luz solar direta ou próximo de um aquecedor.
• Não instale o suporte de televisor num local quente ou úmido ou no exterior.

Notas sobre a utilização

Limpeza

Para limpar o suporte de televisor, limpe-o ocasionalmente com um pano macio e seco. As manchas difíceis podem ser removidas com um pano ligeiramente umedecido em sabão suave. Certifique-se de que seca a área com um pano macio e seco. Não utilize produtos químicos, como dissolvente ou benzina, pois poderá danificar o acabamento do suporte de televisor.

Certifique-se de que o trabalho de instalação é realizado por duas ou mais pessoas.

Certifique-se de que a instalação do televisor no suporte de televisor é realizada por duas ou mais pessoas. Se uma pessoa realizar o trabalho de instalação sozinha, pode provocar um acidente ou ferimentos.

Não altere o Suporte de Televisor.

Este poderá cair e provocar ferimentos.

Certifique-se de que instala o televisor de modo seguro, seguindo as instruções.

Aperte firmemente os parafusos. Se o televisor não for instalado de modo firme, pode cair e provocar ferimentos.

Proceda com cuidado para não magoar as mãos ou os dedos durante a montagem.

• Não desloque o Suporte do Televisor segurando na secção do Pescoço.
• Proceda com cuidado para não ferir as mãos ou os dedos quando instalar o televisor.

PRECAUÇÕES

Fontes de alimentação

• Se não tencionar usar o suporte de televisor durante um longo período, desligue-o da tomada de parede. Para desligar o cabo de alimentação CA, puxe pela ficha e nunca pelo cabo.
• O cabo de alimentação CA apenas deve ser substituído num local de assistência qualificado.

Funcionamento

Antes de ligar outros componentes, desligue o suporte de televisor e retire a ficha da tomada.

Direitos de autor

Este suporte de televisor incorpora Dolby Digital e Pro Logic Surround e o DTS Digital Surround System.

• Fabricado sob licença da Dolby Laboratories. Dolby, Pro Logic, e o símbolo DD são marcas comerciais da Dolby Laboratories. ** Fabricado sob licença, de acordo com as Patentes dos EUA n.°: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.487.535 e outras patentes dos EUA e mundiais emitidas e pendentes. DTS e o Símbolo são MARCAS registadas e DTS Digital Surround e os logótipos DTS são MARCAS da DTS, Inc. O produto inclui o software. © DTS, Inc. Todos os direitos reservados.

Este suporte de televisor integra a Tecnologia High-Definition Multimedia Interface (HDMI™).

HDMI, o logótipo HDMI e High-Definition Multimedia Interface são MARCAS comerciais ou MARCAS comerciais registadas da HDMI Licensing LLC nos Estados Unidos e/ou noutros países.

"BRAVIA" é uma marca comercial da Sony Corporation.

Notas sobre a remoção do Suporte de televisor da embalagem

Certifique-se de que segura bem no suporte de televisor e manuseie-o corretamente.

Passo 1: Verificar as peças

Nome Quantida
Suporte	1
Tampa traseira esquerda*	1
Tampa traseira direita*	1
União	1
Braço	1
Espaçador do braço**	1
Parafuso de fixação do braço do suporte de televisor (PSW5 × 16) (×3)	6
Parafuso da união (PSW5 × 16) (×3)
Parafuso do braço (PSW4 × 12)	4
Transformador de CA (ACDP-001) 1
Cabo de alimentação CA
Cabo HDMI de Alta Velocidade 1
Manual de instruções 1
Cartão de garantia

• Apenas no Modelo SU-B551S. ** Apenas nos modelos SU-B551S/461S.

AVISO

Se o cabo de alimentação CA ficar preso por baixo ou entre peças do equipamento, pode ser provocado um curto-circuito ou choque elétrico. Se tropeçar no cabo de alimentação CA ou no cabo de ligação, o suporte de televisor pode tombar e provocar ferimentos.

Determine o local de instalação e posicione o suporte de televisor antes de instalar o televisor.

Como o televisor é pesado, recomendamos que decida o local de instalação previamente, montando o suporte de televisor nesse local.

Consulte o manual de instruções fornecido com o televisor para obter informações sobre a remoção do suporte de fixação para mesas do televisor.

Passo 2: Instalação do televisor

Antes da montagem

• Antes de iniciar a montagem, certifique-se de que tem acessível uma chave de parafusos Phillips compatível com os parafusos.
• Quando utilizar uma chave elétrica, regule o binário de aperto para aproximadamente 1,5N· m (15 kgf·cm).

1 Coloque o espaçador do braço no suporte de televisor.

O espaçador do braço é utilizado para regular a altura do braço e do televisor.

Certifique-se de que instala o espaçador do braço.

Apenas nos modelos KDL-55HX82x/46HX82x/55NX72x/46NX72x:

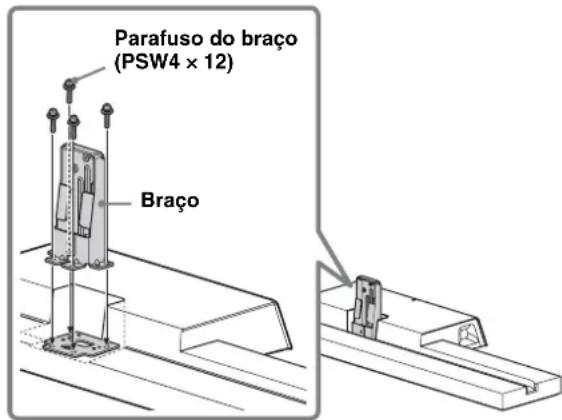

2 Instale o braço e o espaçador do braço (apenas nos modelos KDL-55HX82x/46HX82x/55NX72x/46NX72x) no suporte do televisor com os quatro parafusos do braço (PSW4 × 12) (fornecidos).

3 Quando deslocar o televisor, segure-o conforme ilustrado abaixo.

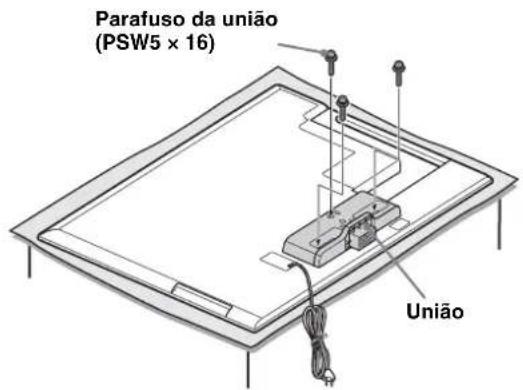

4 Coloque a união fornecida na parte traseira do televisor com os três parafusos (PSW5 x 16) (fornecidos).

Faça deslizar a união fornecida para cima para a fixar.

• Guarde os parafusos retirados. Ao remover o suporte de fixação para mesas do televisor, coloque o televisor virado para baixo numa superfície estável que seja maior do que o televisor.
• Para evitar danificar a superfície do ecrã LCD, coloque um pano macio na superfície de trabalho.

ATENÇÃO

• Se for aplicada pressão ou choque sobre a superfície do ecrã, o ecrã LCD pode partir-se ou ficar danificado.
• Coloque o televisor virado para baixo numa superfície estável e nivelada com o suporte de fixação para mesas pendurado na borda da superfície.

Com o televisor e a base do suporte de fixação para mesas no mesmo nível da superfície pode criar condições de trabalho instáveis e danificar o televisor.

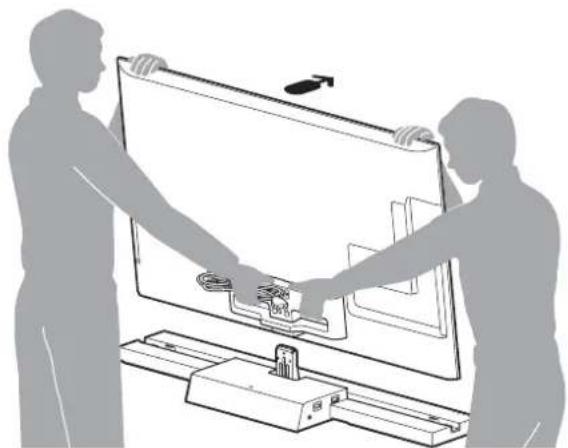

5 Instale o televisor no suporte de televisor.

O televisor é instalado ao ser colocado na ranhura do suporte de televisor.

A direção da seta indica a parte da frente do suporte de televisor.

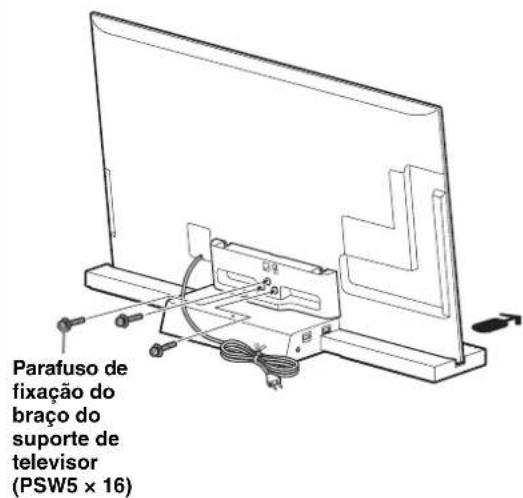

6 Fixe o televisor e o suporte de televisor com os três parafusos de fixação do braço do suporte de televisor (PSW5 x 16) (fornecidos).

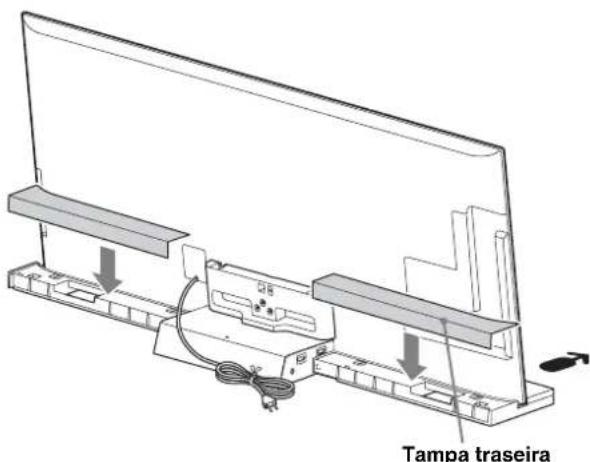

7 Coloque a tampa traseira no suporte de televisor. (Apenas no modelo SU-B551S)

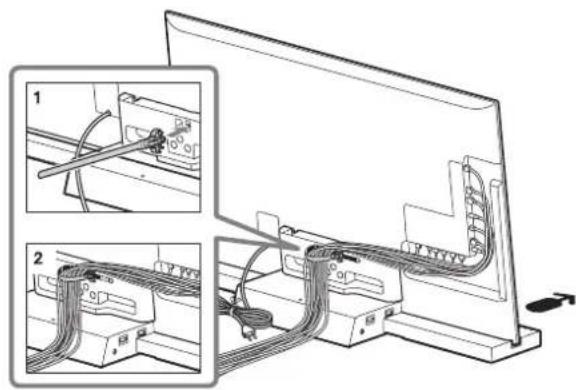

Juntar os cabos.

Utilize a braçadeira de cabos fornecida com o televisor.

• Não junte o cabo de alimentação de CA com os outros cabos.

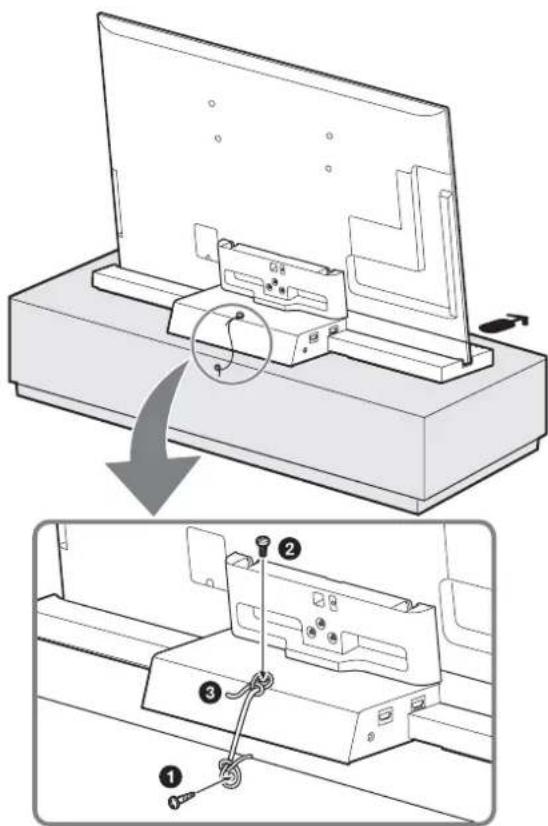

Passo 3: Medidas de segurança para evitar uma queda

AVISO

Certifique-se de que toma as devidas precauções para evitar uma queda do suporte de televisor que pode causar ferimentos ou danos materiais.

• Coloque um parafuso para madeira (4 mm de diâmetro, não fornecido) no móvel. 2. Coloque um parafuso de montagem (M4 x 16, não fornecido) no orifício para parafuso do suporte de televisor. 3. Una o parafuso para madeira ao parafuso de montagem com uma corda forte (não fornecida).

Passo 4:

Ligar o televisor e o leitor

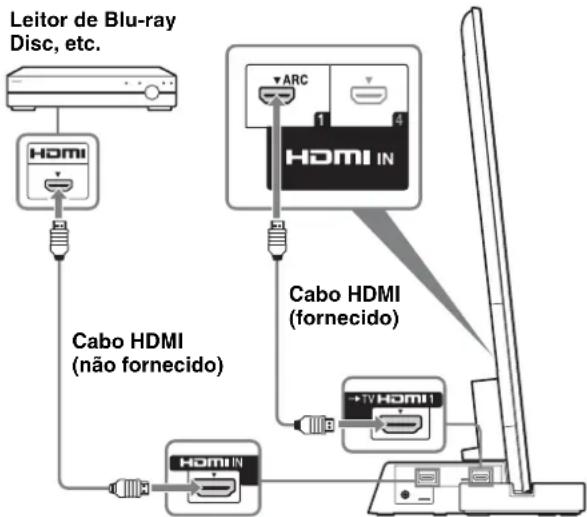

Ligue o televisor a uma tomada HDMI IN 1 do suporte de televisor, utilizando um cabo HDMI.

Ao ligar os componentes compatíveis com Sony "BRAVIA" Sync utilizando cabos HDMI, o funcionamento pode ser simplificado quando regula a função Controlo para HDMI do televisor.

• Não ligue o PC com HDMI.
• O suporte de televisor é compatível com a função Audio Return Channel (ARC). Se ligar o suporte de televisor à tomada HDMI IN 1 do televisor compatível com ARC através de um cabo HDMI, não é necessário ligar o televisor ao suporte de televisor com o cabo digital ótico.
• É possível ver as letras "ARC" na tomada HDMI do televisor se este for compatível com a função ARC. Mesmo que ligue um cabo HDMI à tomada, se a tomada de entrada HDMI não for compatível com a função ARC, não é possível utilizar a função ARC.
• A função ARC apenas está disponível quando o Controlo para HDMI está regulado para ligado.

• Mesmo que o suporte de televisor esteja desligado (modo de espera ativo), o sinal HDMI será enviado do componente ligado para o televisor através da ligação HDMI. É possível desfrutar de imagem e som do componente no televisor.

Notas sobre ligações HDMI

• Utilize um cabo HDMI de alta velocidade. Se utilizar um cabo HDMI standard, 1080p, as imagens Deep Colour ou 3D podem não ser apresentadas corretamente.
• Recomendamos que utilize um cabo HDMI autorizado.
• Verifique a instalação do componente ligado se a imagem for de má qualidade ou o som não for emitido a partir de um componente ligado através do cabo HDMI.
• Os sinais áudio (frequência de amostragem, comprimento de bit, etc.) transmitidos a partir de uma tomada HDMI podem ser suprimidos pelo componente ligado.
• O som pode ter interrupções quando a frequência de amostragem ou o número de canais dos sinais de saída do componente de reprodução forem trocados.
• Quando o componente ligado não for compatível com a Tecnologia de proteção de direitos de autor (HDCP), a imagem e/ou som da tomada HDMI TV OUT podem ser distorcidos ou não ser emitidos.

Neste caso, verifique a especificação do componente ligado.

• Não recomendamos a utilização de um cabo de conversão HDMI-DVI.
• Este Sistema suporta transmissão Deep Colour, "x.v.Color", e 3D.

Passo 5:

Ligar o cabo de alimentação CA

Ligue todos os componentes e o televisor ao suporte de televisor antes de ligar o cabo de alimentação CA do transformador CA do suporte de televisor a uma tomada de parede.

• Ligue o suporte de televisor a uma tomada CA de fácil acesso. Se detetar alguma anomalia no suporte de televisor, desligue imediatamente a ficha de alimentação da tomada CA.

Passo 6:

Realizar a configuração do televisor

Defina para "Ativar" na função "Controlo para HDMI".

Prima o botão HOME do telecomando do televisor e selecione o menu como se segue:

Parâmetros > Definições > Configurar HDMI > Controlo para HDMI > Ativar

Defina para "Sistema de Áudio" no menu "Altifalantes".

Prima o botão SYNC MENU do telecomando do televisor e selecione o menu como se segue: Altifalantes > Sistema de Áudio

• Após ter concluído as definições dos procedimentos 1 e 2, o indicador (alimentação) acende-se a verde.

• Modo de Seleção de Cena

Este suporte de televisor é automaticamente sincronizado com as definições de som do televisor e funciona juntamente com a função de Seleção de Cena, para que possa escolher o seu som preferido para a cena selecionada.

Para mudar o som, altere as definições de som do televisor.

- Controlo de Posição

Se definir "Cont. dispositivos extern." para "Activar" no televisor, este suporte de televisor ajusta o equilíbrio do volume entre os altifalantes esquerdo e direito de acordo com a posição de visualização. (Definição do televisor) Para definir o "Controlo de Posição", prima o botão HOME

e, em seguida, selecione Definições do Sistema > Controlo de Posição e a opção pretendida.

Resolução de problemas

Som

Não há som:

• Verifique a ligação do cabo HDMI.
• Verifique os parâmetros para "Controlo para HDMI" e "Sistema de Áudio" no Passo 6 (página 11).

Utilizar com auscultadores: - Altere "Sistema de Áudio" para "Altifalante TV" no parâmetro "Altifalantes".

Utilizar com som duplo da transmissão digital do televisor:

• Dependendo da transmissão, o som não pode ser alterado. Altere o parâmetro "Saída Óptica" do televisor de "Auto" para "PCM". Utilizar com equipamento externo para som duplo:
• Se não for possível alterar o som, altere o parâmetro de sinal de áudio do equipamento externo para ativar o PCM.

Indicador

Apesar de a alimentação do televisor estar ligada, o indicador I (alimentação) do Suporte de Televisor não se acende:

• Verifique se o cabo de alimentação do transformador de CA está ligado a uma tomada de parede.
• Contacte os serviços de apoio ao cliente.

Indicador (alimentação) vermelho intermitente: - Pode ter ocorrido uma avaria neste produto. Verifique quantas vezes o LED pisca e contacte um centro de assistência Sony.

Indicador

● Indicador (alimentação)

Acende-se das seguintes formas:

Apagado: O Suporte de Televisor está em modo de espera ou desligado.

Acendem-se segundo o formato de áudio que está a ser utilizado no Suporte de Televisor.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

Especificações

		SU-B551S SU	B461S SU-B401S
Dimensoes:cm	A1	0,2 11,8 11,0
	B1	9,0 15,9 15,1
	C1	27,6 107,9 94,4
	D1	55HX92x:79,6	46HX92x:68,6	-
		55HX82x:79,8	46HX82x:68,7	-
		55NX72x:79,7	46NX72x:68,7	40NX72x:61,2
	E2	9,2 27,7 26,1
Peso do suporte:		6,3 kg 5,6 kg	4,9 kg

Secção do amplificador

Saída de potência nominal

Frontal: 10 W + 10 W (por canal) 8 ohms, 1 kHz, THD inferior a 1% Subwoofer: 20 W, 6 ohms, 100 Hz, THD inferior a 1%

Secção HDMI

Ficha HDMI™ Entradas/ 720×480p (60 Hz) 16:9

saídas de vídeo 1280 × 720p (60 Hz) 16:9

1920 × 1080i (60 Hz) 16:9

1280 × 720p (50 Hz) 16:9

720 (1440) × 480i (60 Hz) 4:3

720 (1440) × 480i (60 Hz) 16:9

720 (1440) × 576i (50 Hz) 4:3

720 (1440) × 576i (50 Hz) 16:9

1920 × 1080p (60 Hz) 16:9

720 × 576p (50 Hz) 16:9

1920 × 1080i (50 Hz) 16:9

1920 × 1080p (50 Hz) 16:9

1920 × 1080p (24 Hz) 16:9

1920 × 1080p (30 Hz) 16:9

1280 × 720p (24 Hz) 16:9

1280 × 720p (30 Hz) 16:9

Cada sinal é compatível com 32, 44,1,

48 kHz.

Altifalantes

Unidade da coluna frontal

Sistema de colunas: tipo de 2 direções, 2 controladores, bass reflex

Unidade da coluna: woofer: 30 × 100 mm, tipo cônico × 1

Tweeter: 30 mm, tipo cônico

Unidade de subwoofer

Unidade da coluna: 70 mm, tipo cônico

Geral

Requisitos de alimentação: 100-240 V, 50/60 Hz

Consumo de energia

Ligado: 12 W

Modo de espera: 0,7 W

• Consumo de energia no modo de espera: 0,7 W
• São utilizados retardantes de chama halogenados em determinadas placas de circuito impresso.
• Mais de 85% da eficiência energética do bloco amplificador é obtida através do amplificador totalmente digital, S-Master.

O design e as características estão sujeitos a alterações sem aviso prévio.

Guarde este manual para consultas futuras. -Se ocorrer algum problema, consulte o guia de resolução de problemas na página 1.5 N·m {15 kgf·cm}.

Entrada HDMI. Se necessário, ajuste "Definição HDMI" para "Áudio" no passo (Posição 13).

Áudio:

Selecione "Áudio" na entrada Áudio TV. na posição Áudio

Utilização de funções de transmissão de informações:

Dependendo da fonte, pode não ser possível alterar o som. Altere a definição "Modo de Entrada" da transmissão para a entrada "Áudio" na seleção PCM.

Utilize a entrada de áudio externa para áudio direto:

• Se não for possível alterar o som, altere a definição de entrada da fonte externa para ativar o PCM.

Piagolno n tnao aon eiva evyoanuev, ne evdei (laovogia) n5 Baon tsnlaogao ns 8ev avae:

EeYTe Tn ouvdeon Tou aawdiou trooobooiaoc Tou mtaoxnmaotn xevtqixn taogxns nTn npia. Eauovovote u ts vngoeies vootnqxi n eataov.

H evdsie (aetovoyia) avaaboojveu xoxauvo

Mtogei va nqoevse duolteougyia tou npoiovtoc. EeyTe nooec qoeg avaboepn e vdoeutxni lyviia LED xai enioovnoe µ to kevtgo evtngntnns ng Sony.

Evδειξη

EvEiI (AEToupyia)

Avaβει ως εξης:

Piaoivn: H Baon ts nlaogaoan evagyoantuyn. (H qo0muon "Hxooovotma" exi oiootei yia ta "Hxieia".)

Bnnt: H Bao n5 nlaogao n eiva o ataoatao avauovns aevyotoeyn.

Evdsic mopnghou

Avabov avoloya mTn mogphi nXov Tov eawyetaoN Bao nTnTnEoqaoNS.

D: Dolby Digital DTS PLII: Dolby Pro Logic II

PpOδiaypaΦεc

		SU-B551S SU	B461S SU-B401S
Διαστάωεις:cm	A1	0,2	1,8	11.0
	B1	9,0	15,9	15.1
	C	127,6	107,9	94,4
	D	55HX92x:79,6	46HX92x:68,6	-
		55HX82x:79,8	46HX82x:68,7	-
		55NX72x:79,7	46NX72x:68,7	40NX72x:61,2
	E2	9,2	27,7	26.1
Βαύος Βαήσς:		6,3 kg	5,6 kg	4,9 kg

Tuŋμa ενιαχυτή

OvoaotwnIoxvεξoobov

Potência: 10W+10W, (RMS)

a 8 ohm, 1 kHz, THD

menor que 1%

Subwoofer: 20W, 6 ohm, 100 Hz

THD menor que 1%

Entrada HDMI
