Tipo de produto	Móvel para TV com prateleiras de vidro
Marca	Sony
Modelo	SUFL61
Dimensões totais (L x A x P)	1425 x 1451 x 616 mm (56 1/8 x 57 1/4 x 24 3/8 polegadas)
Peso líquido	48 kg (105 lb 14 oz)
Carga máxima por prateleira	48 kg (distribuído pelo conjunto)
Materiais	Aço (estrutura e pilar), vidro temperado (prateleiras)
Televisores compatíveis	Sony KDL-52X2000, KDL-46X2000, KDL-40X2000 (LCD 40-52 polegadas)
Tipo de montagem	Sobre base, com fixação à parede antideslizamento recomendada
Número de prateleiras	2 prateleiras de vidro
Ferramentas necessárias para a montagem	Chave de fenda Phillips (torque recomendado 1,5 N·m)
Número de pessoas para a instalação	2 pessoas no mínimo
Fixacão do televisor	Ganchos e pinos de fixação (incluídos)
Instruções de segurança	Não exceder a carga, usar sobre superfície plana, fixar na parede para evitar tombamento
Manutenção e limpeza	Pano macio e seco, detergente suave se necessário; evitar solventes
Manual de instruções	Disponível para download gratuito em notice-facile.com

Perguntas frequentes - SUFL61 SONY

Quais televisores são compatíveis com o suporte Sony SUFL61?

O suporte foi projetado para os televisores Sony LCD das séries KDL-52X2000, KDL-46X2000 e KDL-40X2000. Para outros modelos, consulte o manual.

Qual é a capacidade máxima de carga das prateleiras?

A carga máxima total é de 48 kg (105 lb 14 oz) distribuídos nas duas prateleiras. Não coloque equipamentos que excedam este limite para evitar a quebra do vidro.

É necessário fixar o suporte na parede?

Sim, é fortemente recomendado usar uma corda ou corrente resistente com um suporte de parede para evitar tombamento, especialmente com um televisor pesado.

Quantas pessoas são necessárias para a instalação?

A instalação deve ser realizada por pelo menos duas pessoas devido ao peso e tamanho do móvel e do televisor.

Como limpar as prateleiras de vidro?

Use um pano macio e seco. Para manchas difíceis, use um pano levemente embebido em detergente diluído. Não use solventes como diluente ou gasolina.

Quais ferramentas são fornecidas com o suporte?

O kit inclui parafusos, ganchos, suportes de prateleira e pinos de fixação. Uma chave de fenda Phillips é necessária (não fornecida).

Posso usar o suporte com um televisor de outra marca?

O suporte foi testado apenas para os televisores Sony listados. O uso com outros aparelhos pode causar instabilidade e riscos de lesões.

O móvel é entregue montado?

Não, o móvel é entregue em kit e requer montagem de acordo com as instruções fornecidas no manual.

O que fazer se uma prateleira de vidro quebrar?

O vidro temperado pode quebrar em pequenos pedaços. Substitua-a apenas por uma peça original Sony. Evite pisar nos fragmentos.

Como fixar o televisor no suporte?

Fixe os ganchos na parte traseira do televisor, insira-os nos orifícios do pilar central e trave com os pinos de fixação. Aperte os parafusos com torque de 1,5 N·m.

MANUAL DE UTILIZADOR SUFL61 SONY

Instruções PT 说明书 CS

Vejledning DK 說明書 CT

Instruksjoner NO 1

Bruksanvisning SE

Käyttöohje FI AAR

Instructies NL PR

Gebrauchsanweisung

SU-FL61

Fije el television al soporte para TV.

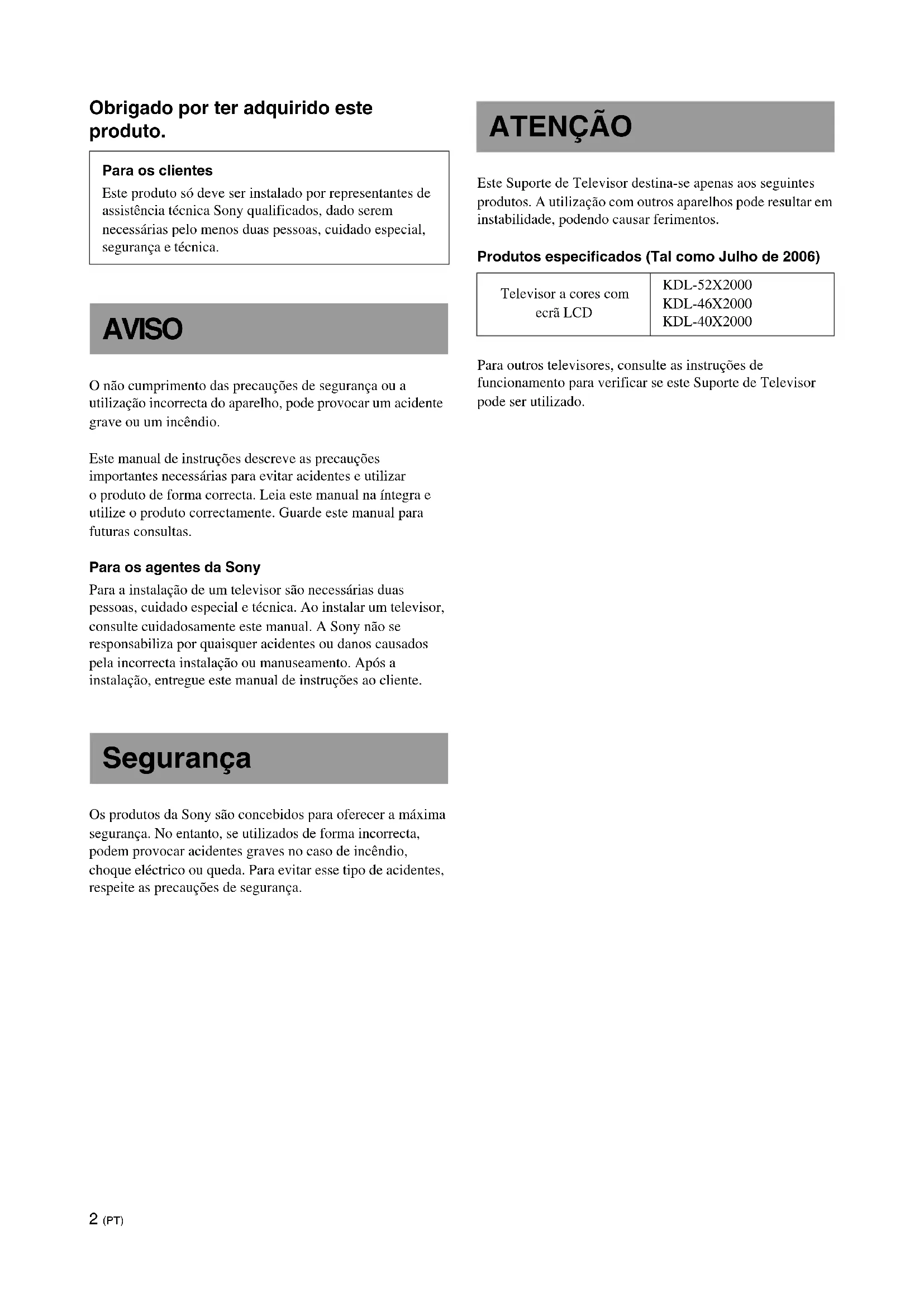

Este produto deve ser instalado por representantes de assistência técnica Sony, pois podem ser necessários cuidados especiais, segurança e técnica.

AVISO

O não cumprimento das precauções de segurança ou a utilização incorreta do aparelho pode provocar um acidente grave ou um incêndio.

Este manual de instruções descreve as precauções importantes necessárias para evitar acidentes e usar o produto de forma correta. Leia este manual na íntegra e utilize o produto corretamente. Guarde este manual para futuras consultas.

Para os agentes da Sony

Para a instalação de um televisor são necessárias duas pessoas, cuidado especial e técnica. Ao instalar um televisor, consulte cuidadosamente este manual. A Sony não se responsabiliza por quaisquer acidentes ou danos causados pela incorreta instalação ou manuseamento. Após a instalação, entregue este manual de instruções ao cliente.

Segurança

Os produtos da Sony são concebidos para oferecer a máxima segurança. No entanto, se utilizados de forma incorreta, poderão provocar acidentes graves no caso de incêndio, choque elétrico ou queda. Para evitar esse tipo de acidentes, respeite as especificações de segurança.

ATENÇÃO

Este Suporte de Televisor destina-se apenas aos seguintes produtos. A utilização com outros aparelhos pode resultar em instabilidade, podendo causar ferimentos.

Produtos especializados (Tal como Julho de 2006)

Televisor a cores com ecrã LCD

KDL-52X2000

KDL-46X2000

KDL-40X2000

Para estes televisores, consulte as instruções de funcionamento para verificar se este Suporte de Televisor pode ser utilizado.

AVISO

O não cumprimento das precauções indicadas abaixo, pode provocar a morte ou ferimentos graves através de incêndio, choque elétrico ou queda do produto.

Este produto só deve ser instalado por representantes de assistência técnica Sony qualificados.

A instalação por pessoal não qualificado poderá resultar em ferimentos graves, dado o televisor e o Suporte de Televisor serem muito pesados.

Certifique-se de que toma as medidas apropriadas para evitar que o Suporte de Televisor caia.

Se não o fizer, o televisor poderá cair e provocar ferimentos. Fixe o televisor a uma parede, coluna, etc., de forma a evitar que caia.

Não instale o Suporte de Televisor inclinado numa direção. Se o fizer, o Suporte de Televisor pode tombar e o televisor cair. Se isso acontecer, pode provocar um acidente. Se quiser instalar o Suporte de Televisor numa superfície mole, por exemplo, em cima de um tapete, coloque uma tábua por baixo do Suporte de Televisor.

Não utilize um Suporte de Televisor fissurado.

Não utilize o Suporte de Televisor se este apresentar fissuras. O vidro pode partir-se, o televisor cair ou o Suporte de Televisor pode tombar. Se isso acontecer, pode provocar um acidente.

Suporte de Televisor fissurado

Não se apoie nem fique suspenso no televisor se este estiver preso ao Suporte de Televisor.

O Suporte de Televisor pode tombar ou o televisor cair e provocar um acidente grave ou a morte.

Não permita que as crianças subam para cima do Suporte de Televisor, nem que permaneçam entre as prateleiras.

Se uma criança subir para o Suporte de Televisor ou se meter entre as prateleiras, poderão ocorrer ferimentos graves ou morte devido à quebra de vidro, queda do Suporte de Televisor ou do televisor.

Não ande por cima do Suporte de Televisor.

Poderá cair ou partir o vidro e provocar ferimentos.

Não tape a abertura de ventilação do televisor.

Se tapar as aberturas de ventilação (com um pano, etc.), o aparelho pode sobreaquecer e incendiar-se.

Não trilhe o cabo de alimentação nem o cabo de ligação.

• Não trilhe o cabo de alimentação nem o cabo de ligação quando instalar o televisor no Suporte de Televisor. Se o cabo de alimentação ou de ligação estiver danificado, pode provocar um incêndio ou choque elétrico.
• Não pise o cabo de alimentação ou de ligação quando transportar o Suporte de Televisor. Se o cabo de alimentação ou de ligação estiver danificado, pode provocar um incêndio ou choque elétrico.

Não tropece sobre o cabo de alimentação ou cabos de ligação.

Poderá tropeçar ou fazer com que o Suporte de Televisor caia e provocar ferimentos.

Não desloque o Suporte de Televisor com o televisor fixo nem com equipamento ligado dentro.

Se mover o Suporte de Televisor com o televisor fixo, poderá magoar as costas ou fazer com que o Suporte de Televisor caia, provocando ferimentos graves. Qualquer equipamento ligado que se encontrar no interior, poderá

também cair, podendo partir a prateleira de vidro ou provocar outros danos.

ATENÇÃO

Se não respeitar as precauções indicadas a seguir, pode provocar um acidente ou danos materiais.

Instale unicamente os produtos especializados.

• Este Suporte de Televisor só poderá ser utilizado com os produtos especificados. A instalação de qualquer outro equipamento que não o especificado poderá resultar na queda do Suporte de Televisor e provocar um acidente ou danos materiais.
• Não coloque objectos sobre o Suporte de Televisor, como por ex., jarras de flores ou cerâmica, etc.
• Não altere o Suporte de Televisor.
• Não coloque nada quente directamente sobre o Suporte de Televisor. O calor pode provocar a descoloração ou deformação do Suporte de Televisor.
• Não coloque nada diretamente sobre o Suporte de Televisor que possa danificar o vidro.

Certifique-se de que fixa o televisor.

Fixe o televisor ao Suporte de Televisor com os acessórios de fixação incluídos. Se o televisor não for adequadamente montado, poderá cair, ou o Suporte de Televisor pode tombar e provocar ferimentos.

Não faça força sobre o vidro nem o exponha a nenhum tipo de impacto.

Não faça força sobre o Suporte de Televisor com as mãos quando instalar o televisor. Não bata no Suporte de Televisor com objetos duros, como uma chave de parafusos, etc. O vidro pode partir-se e provocar um acidente.

Quando transportar o Suporte de Televisor

Se tentar mover o Suporte de Televisor sozinho ou sem respeitar os procedimentos adequados, pode provocar um acidente. Para evitar que isto aconteça, siga os conselhos abaixo.

• Certifique-se de que duas ou mais pessoas transportam o Suporte de Televisor e apanham antes de retirar o televisor, equipamento ligado e prateleiras de vidro.
• Não arraste o Suporte de Televisor. As peças da base do Suporte de Televisor podem soltar-se e danificar o piso.
• Tenha cuidado para não entalar as mãos ou os pés por baixo do estrado.
• Não pegue na prateleira de vidro quando transportar o Suporte de Televisor.

Não submeta o vidro a choques excessivos.

Este Suporte de Televisor é feito de vidro temperado mas exige cuidado.

Observe as precauções indicadas abaixo porque se o vidro se partir, os fragmentos podem provocar ferimentos.

• Não bata no vidro nem deixe cair objetos pontiagudos sobre o mesmo. Evite todo o tipo de choques.
• Não risque nem fure o vidro com objetos pontiagudos.
• Não bata com objetos

pesados, como um aspirador, nos cantos do vidro.

Notas sobre a capacidade de energia

Não coloque equipamento com um peso superior à carga máxima especificada sobre a prateleira, conforme indicado na ilustração.

Caso contrário, as prateleiras poderão partir.

SU-FL61: 48 kg

Notas sobre a instalação

• Durante a montagem, coloque os materiais da embalagem no chão para evitar danos no mesmo.
• Instale o Suporte de Televisor numa superfície resistente e nivelada. Não instale o Suporte de Televisor torto ou inclinado. Para evitar esta situação, observe as seguintes precauções:
• Se quiser instalar o Suporte de Televisor numa superfície mole, por exemplo, em cima de um tapete, coloque uma tábua por baixo do Suporte de Televisor.
• Não instale o Suporte de Televisor num local exposto à luz solar direta ou perto de um aquecedor.
• Não instale o Suporte de Televisor no exterior nem em locais quentes ou úmidos.

Notas sobre a utilização

Limpe o Suporte de Televisor, de vez em quando, com um pano macio e seco. Para tirar as manchas mais difíceis, utilize um pano ligeiramente humedecido numa solução de detergente. Depois, limpe-o com um pano macio e seco. Não utilize químicos, como diluente ou benzina, pois podem danificar o acabamento do Suporte de Televisor.

Para os agentes da Sony

Leia as precauções de segurança acima indicadas na íntegra e preste especial atenção às medidas de segurança que é preciso tomar durante a instalação, manutenção, verificação e reparação deste produto.

A instalação deve ser feita por duas ou mais pessoas.

A colocação do televisor no Suporte de Televisor deve ser feita por duas ou mais pessoas. Se a instalação for feita por apenas uma pessoa, pode provocar um acidente ou ferimentos. Não deixe as crianças aproximarem-se durante a instalação do Suporte de Televisor.

Certifique-se de que o Suporte de Televisor é montado em segurança, de acordo com as instruções.

Se um parafuso não for apertado firmemente ou estiver solto, o Suporte de Televisor pode cair. Isto pode provocar ferimentos ou danos.

Tenha cuidado para não se magoar nas mãos ou nos dedos durante a instalação.

Tenha cuidado para não trilhar os dedos ou as mãos quando montar o Suporte de Televisor e instalar o televisor.

Monte o televisor com segurança, seguindo as instruções indicadas a seguir.

Aperte bem os parafusos. Se o televisor não ficar instalado com segurança, pode cair e provocar um acidente.

Verifique as peças

Nome	Quantidade
Estrutura	1
Coluna central	1
Prateleira de vidro	2
Suporte da prateleira de vidro	8
Gancho	4
Parafuso do gancho (+PSW5 × L16)	4
Parafuso (+PSW5 × L25)	4
Acessório de fixação 2

Certifique-se de que tem uma chave de parafusos Phillips para os parafusos acima indicados antes de proceder à montagem.

Montagem do Suporte de Televisor

AVISO

Se o cabo de alimentação ficar preso sob ou entre as peças do equipamento, poderá provocar um curto-circuito ou choque elétrico. Se tropeçar no cabo de alimentação ou no cabo de ligação, o Suporte de Televisor poderá tombar, provocando ferimentos.

Decida qual será o local de instalação e pouse o Suporte de Televisor antes de instalar o televisor.

Dado o televisor ser pesado, recomenda-se que decida qual o local de instalação e que pouse o Suporte de Televisor antes de instalar o televisor.

1

Remova os painéis de suporte de coluna frontal e traseira a partir da coluna central.

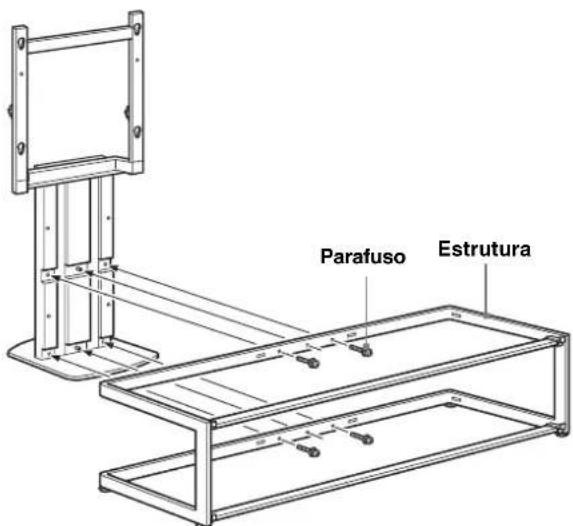

2 Prenda a coluna central à estrutura.

Fixe a coluna central à estrutura com os quatro parafusos.

Notas

• Certifique-se de que duas ou mais pessoas montam o Suporte de Televisor.
• Aperte com alguma folga a coluna central à estrutura com os quatro parafusos e, em seguida, aperte adequadamente todos os parafusos.
• Quando utilizar uma chave de parafusos elétrica, regule o binário de aperto em cerca de 1,5 N·m {15 Kgf·cm}.

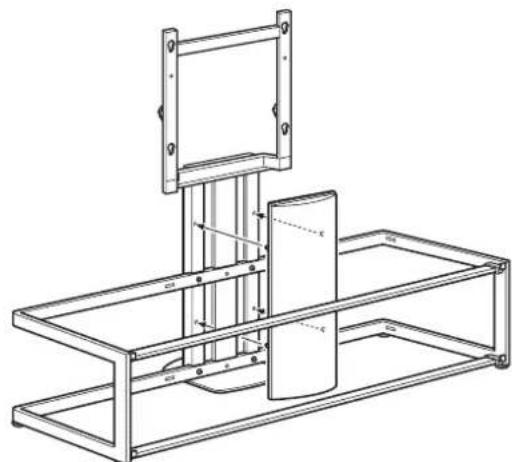

3 Conforme ilustrado em baixo, fixe o painel de suporte de coluna frontal.

Nota

Antes de fixar o painel do suporte de coluna frontal, certifique-se de que todos os quatro parafusos estão apertados firmemente.

Instale o televisor

1 Preparação da instalação do televisor.

Remova o Apoio da Mesa-Superior (se fixo) e remova os parafusos da parte traseira do televisor. Para mais informações, consulte o folheto fornecido com o televisor.

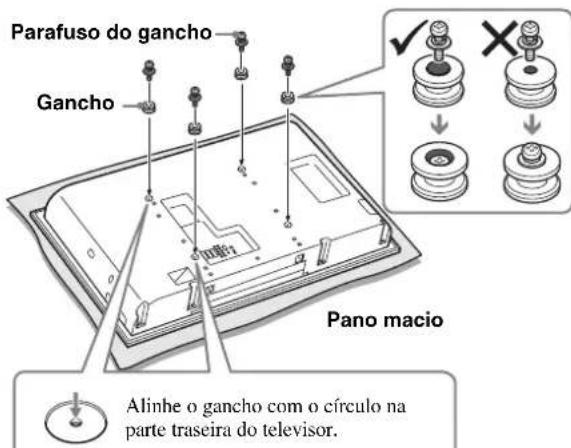

2 Prenda os quatro ganchos na parte traseira do televisor.

Coloque o televisor com a parte virada para baixo numa superfície estável coberta com um pano.

Prenda os quatro ganchos com os quatro parafusos dos ganchos.

Notas

• Quando utilizar uma chave de parafusos elétrica, regule o binário de aperto em cerca de 2 N·m [20 Kgf·cm].
• Quando prender os ganchos, não utilize outros parafusos para além dos que são fornecidos (+PSW5 × L16).

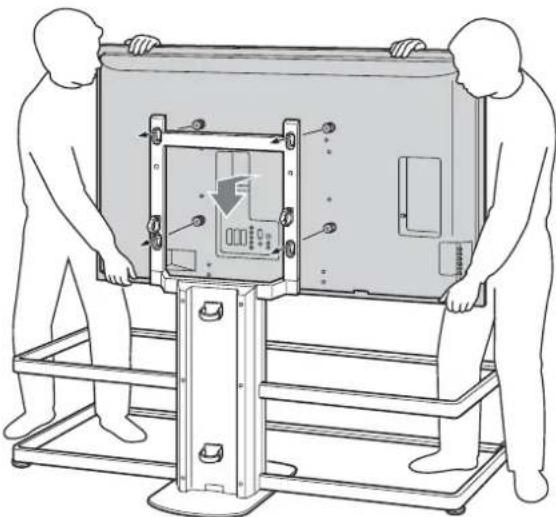

3 Fixe o televisor e o respetivo Suporte de Televisor.

1 Segure o televisor de acordo com a ilustração apresentada em baixo, e introduza os quatro ganchos na parte traseira do televisor na parte superior dos orifícios da coluna central. Certifique-se de que os quatro ganchos estão apertados firmemente nos quatro orifícios.

Nota

Tenha cuidado para não deixar cair o Suporte de Televisor quando fixar o televisor ao Suporte de Televisor. 2 Empurre o televisor para baixo de forma a assentar com segurança os ganchos no Suporte de Televisor, conforme ilustrado.

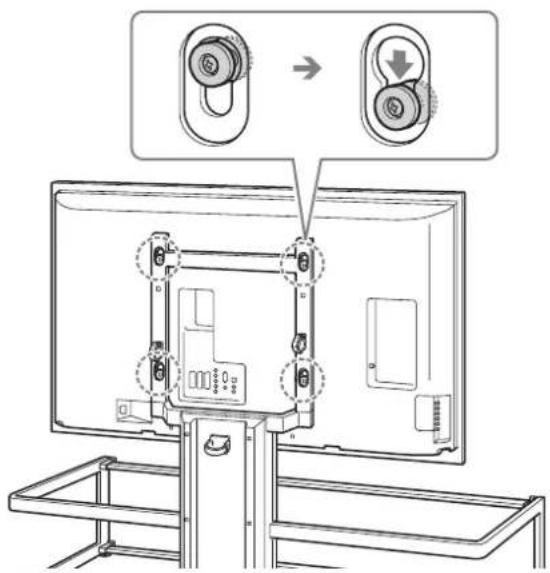

Notas

• Confirme se os ganchos estão firmemente assentes na parte inferior dos orifícios e, em seguida, verifique se o televisor fica a um nível paralelo.
• Tenha cuidado para não mover o Suporte de Televisor quando fixar o televisor.

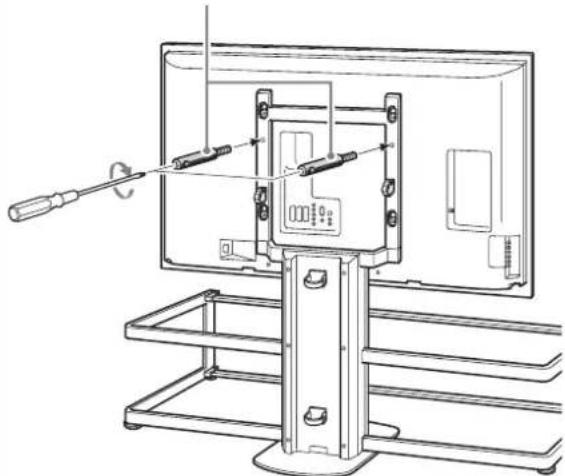

Fixe o televisor ao Suporte de Televisor com os acessórios de fixação.

Certifique-se de que aperta os acessórios com uma chave de parafusos.

Acessório de fixação

Notas

• Se os dois acessórios de fixação não foram realizados para prender o televisor, o aparelho pode cair e provocar danos.
• Quando utilizar uma chave de parafusos elétrica, regule o binário de aperto em cerca de 1,5 N·m [15 Kgf·cm].

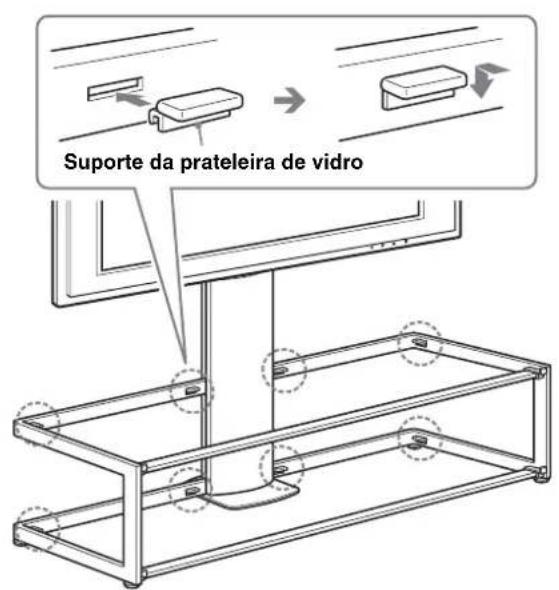

Fixe os oito suportes da prateleira de vidro à estrutura.

Nota

Introduza os suportes da prateleira de vidro nos orifícios da estrutura, verificando se está a um nível paralelo.

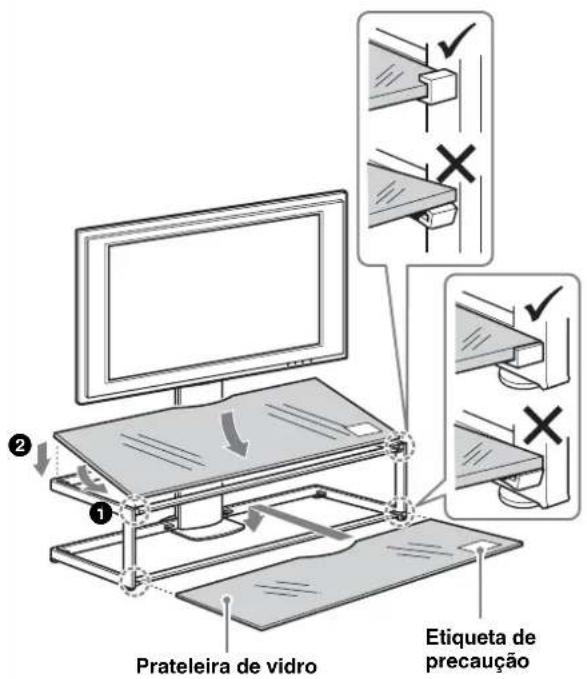

2 Instale primeiro a prateleira de vidro inferior e, em seguida, monte a prateleira de vidro superior.

Notas

• Tenha cuidado para não trilhar os dedos entre a estrutura e as prateleiras de vidro quando instalar as prateleiras de vidro.
• Insira a prateleira de vidro antes de instalar o televisor no Suporte de Televisor. Se não o fizer, poderá bater no vidro com o televisor durante a instalação e provocar danos ou ferimentos pessoais. Fixe a prateleira de vidro ao Suporte de Televisor, mantendo-o com a etiqueta "precaução" do lado frontal direito, tal como ilustrado.

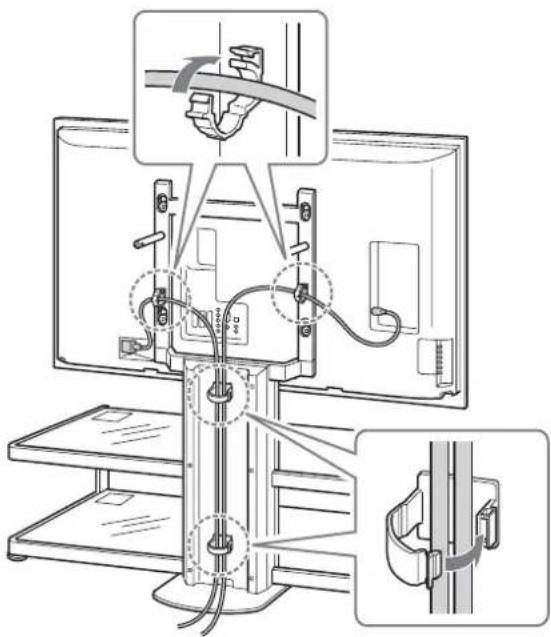

Ligue os cabos

1 Ligue o cabo de alimentação e outros cabos ao televisor.

Prenda os cabos e faça-os passar através dos suportes de cabo e sob a parte traseira da coluna central.

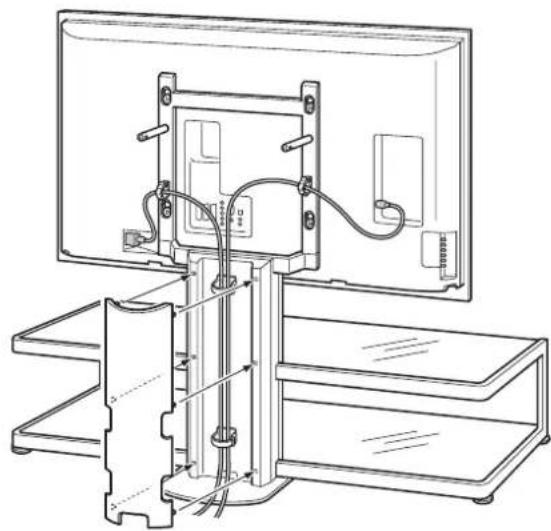

2 Fixe o painel de suporte da coluna traseira.

Medidas de segurança para evitar que o Suporte de Televisor possa tombar

AVISO

Certifique-se de que toma as medidas apropriadas para evitar que o Suporte de Televisor possa tombar. Se não o fizer, o televisor poderá cair e provocar ferimentos. Fixe o televisor a uma parede, coluna, etc.

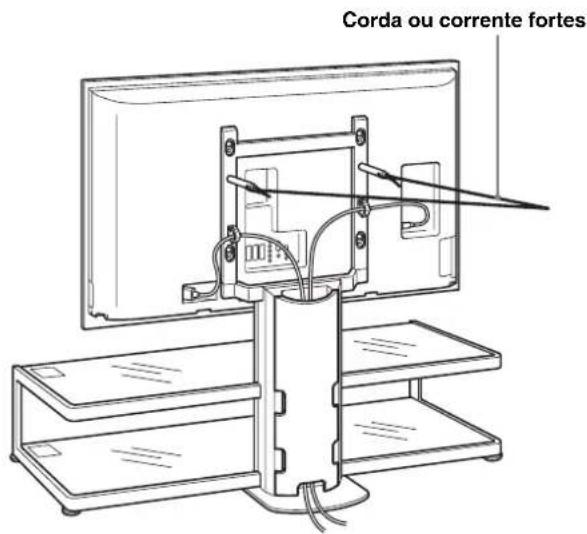

Prepare de antemão uma corda ou corrente fortes e um suporte de fixação à parede para este fim.

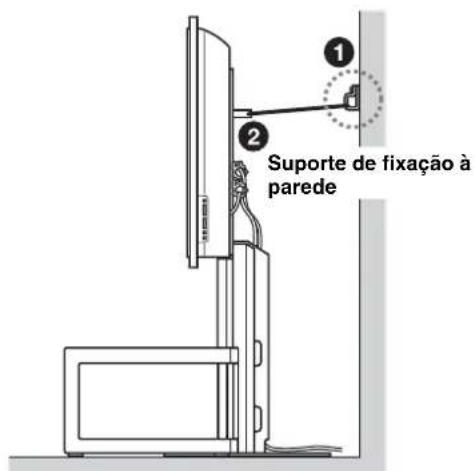

Prenda o suporte de fixação a uma parede sólida ou a um pilar. Enfie a corda ou a corrente nos orifícios dos acessos de fixações e prenda a outra extremidade da corda ou corrente ao suporte de fixação à parede.

Características Técnicas

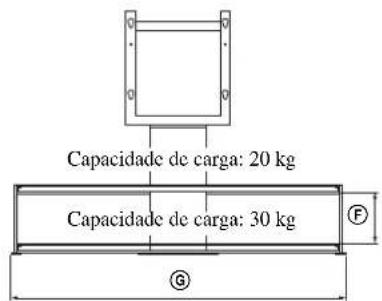

Notas sobre a capacidade de energia.

Não coloque qualquer equipamento que exceda o peso máximo das prateleiras de vidro, pois pode partir e provocar ferimentos.

Dimensoes: mm	A	1.393
	B	1.425
	C	616
	D	419
	E	462
	F	220
	G	1.451
	H	1.045
	I	297
Peso: 48 kg

Design e características técnicas sujeitos a alterações sem aviso prévio.
