SUB463S - Móvel TV SONY - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho SUB463S SONY em formato PDF.
| Tipo de produto | Suporte para TV com alto-falantes integrados |
| Marca | Sony |
| Modelo | SU-B463S |
| Compatibilidade | Televisores Sony KDL-46HX85x |
| Dimensões (L x P x A) | 1097 x 663 x 255 mm |
| Peso | 6,4 kg |
| Alto-falantes | 2 alto-falantes de gama estendida |
| Material | Aço e plástico |
| Cor | Preto |
| Funções principais | Suporte de parede, alto-falantes integrados, gerenciamento de cabos |
| Manutenção | Limpar com um pano macio e seco; usar sabão neutro para manchas difíceis. Não usar produtos químicos. |
| Segurança | Fixação obrigatória da TV com os parafusos fornecidos; recomendação de anti-tombamento com kit opcional. |
| Peças sobressalentes | Parafusos de fixação da coluna (PSW5 × 16), parafusos de articulação, parafusos da coluna |
| Reparabilidade | Desmontagem possível para substituição de peças; montagem com chave Phillips. |
| Garantia | Consultar o manual ou o revendedor |
| Conteúdo da caixa | 1 suporte, 1 articulação, 1 coluna, 10 parafusos, 1 manual de instruções |
| Ferramentas necessárias | Chave Phillips, torque recomendado 1,5 N·m |
| Instruções de montagem | Fixar a coluna ao suporte, fixar a articulação à TV, instalar a TV no suporte, apertar os parafusos. |
| Ajuste de áudio | No menu da TV: Configurações > Som > Posição da TV > Alto-falantes integrados no suporte |
Perguntas frequentes - SUB463S SONY
Perguntas dos utilizadores sobre SUB463S SONY
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Móvel TV em formato PDF gratuitamente! Encontre o seu manual SUB463S - SONY e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. SUB463S da marca SONY.
MANUAL DE UTILIZADOR SUB463S SONY
| Instructions | US |
| Mode d'emploi | FR |
| Instrucciones | ES |
| Instruções | PT |

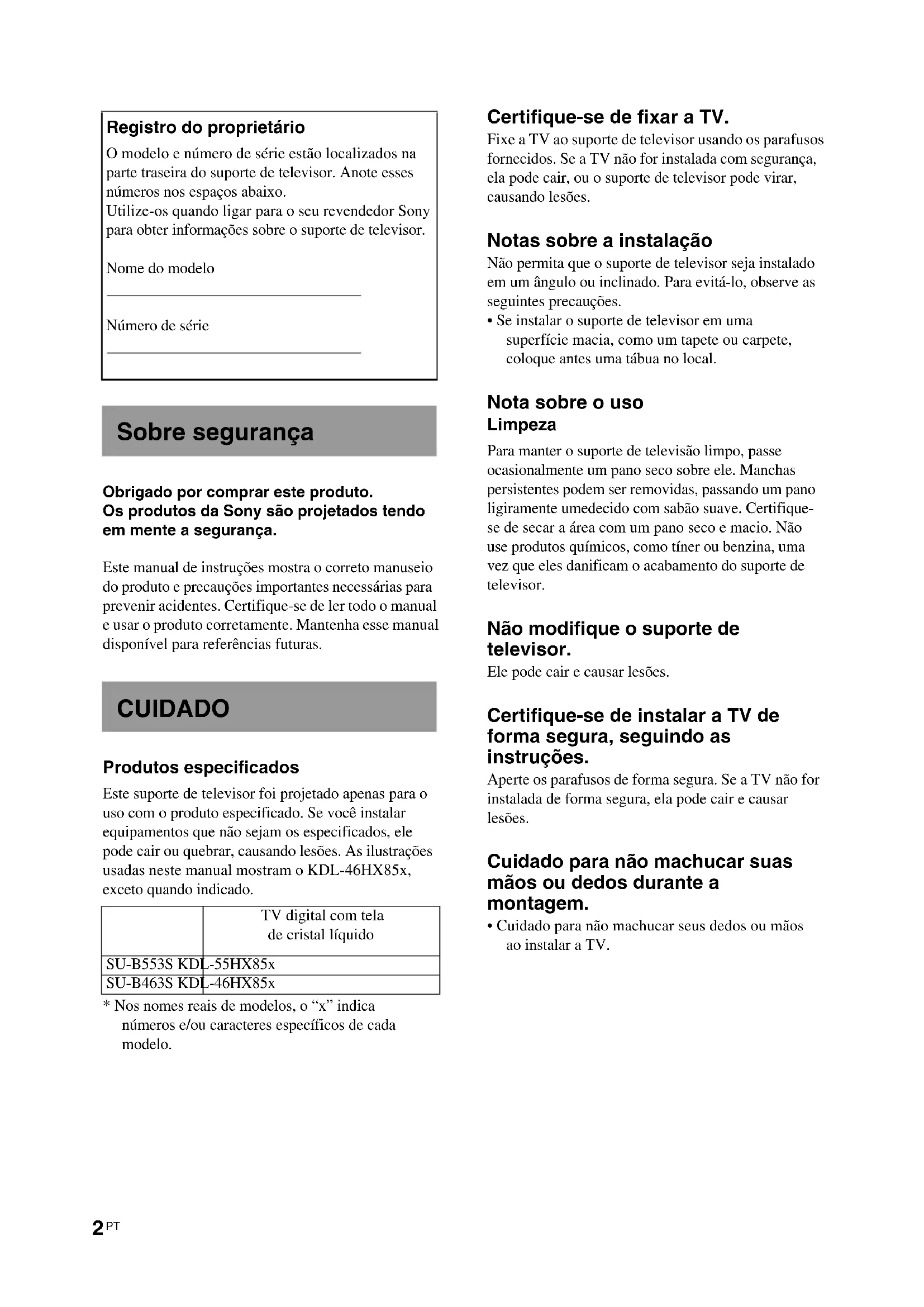

Registro do proprietário
O modelo e número de série estão localizados na parte traseira do suporte de televisor. Anote esses números nos espaços abaixo. Utilize-os quando ligar para o seu revendedor Sony para obter informações sobre o suporte de televisor.
Nome do modelo
Número de série
Sobre segurança
Obrigado por comprar este produto. Os produtos da Sony são projetados tendo em mente a segurança.
Este manual de instruções mostra o correto manuseio do produto e precauções importantes necessárias para prevenir acidentes. Certifique-se de ler todo o manual e usar o produto corretamente. Mantenha esse manual disponível para referências futuras.
CUIDADO
Produtos especificados
Este suporte de televisor foi projetado apenas para o uso com o produto especificado. Se você instalar equipamentos que não sejam os especificados, ele pode cair ou quebrar, causando lesões. As ilustrações usadas neste manual mostram o KDL-46HX85x, exceto quando indicado.
| TV digital com tela de cristal líquido | |
| SU-B553S KDL-55HX85x | |
| SU-B463S KDL-46HX85x | |
* Nos nomes reais de modelos, o “x” indica números e/ou caracteres específicos de cada modelo.
Certifique-se de fixar a TV.
Fixe a TV ao suporte de televisor usando os parafusos fornecidos. Se a TV não for instalada com segurança, ela pode cair, ou o suporte de televisor pode virar, causando lesões.
Notas sobre a instalação
Não permita que o suporte de televisor seja instalado em um ângulo ou inclinado. Para evitá-lo, observe as seguintes precauções.
- Se instalar o suporte de televisor em uma superfície macia, como um tapete ou carpete, coloque antes uma tábua no local.
Para manter o suporte de televisão limpo, passe ocasionalmente um pano seco sobre ele. Manchas persistentes podem ser removidas, passando um pano ligiramente umedecido com sabão suave. Certifique-se de secar a área com um pano seco e macio. Não use produtos químicos, como tíner ou benzina, uma vez que eles danificam o acabamento do suporte de televisor.
Não modifique o suporte de televisor.
Ele pode cair e causar lesões.
Certifique-se de instalar a TV de forma segura, seguindo as instruções.
Aperte os parafusos de forma segura. Se a TV não for instalada de forma segura, ela pode cair e causar lesões.
Cuidado para não machucar suas mãos ou dedos durante a montagem.
- Cuidado para não machucar seus dedos ou mãos ao instalar a TV.
Passo 1: Verificando as peças
| Nome | Quantida |
Suporte | 1 |
Junta | 1 |
Base vertical | 1 |
Parafuso de fixação da Base vertical do suporte de televisor(PSW5 × 16) (× 3)  Parafuso da junta(PSW5 × 16) (× 3)Parafuso da Base vertical(PSW5 × 16) (× 4) | 10 |
| Manual de instruções 1 |
Consulte as instruções de operação fornecidas com sua TV para informações sobre como remover o pedestal da TV.
- Certifique-se de ter uma chave de fenda Phillips que se adapte aos parafusos antes de montar.
- Ao usar uma chave de fenda elétrica, defina o torque em aproximadamente 1,5 N·m {15 kgf·cm}.

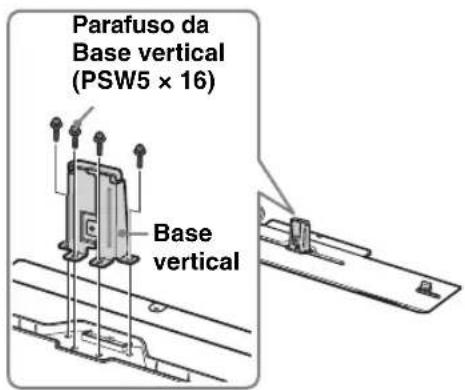

1 Prenda a Base vertical no suporte de televisor com quatro parafusos (PSW5 × 16) (fornecidos).
Ao mover a TV, certifique-se de que pelo menos duas pessoas instalem a TV no suporte de televisor, conforme mostrado na ilustração. Se uma pessoa realizar a instalação sozinha, isso pode resultar em acidente ou lesões.
(Continua)
3

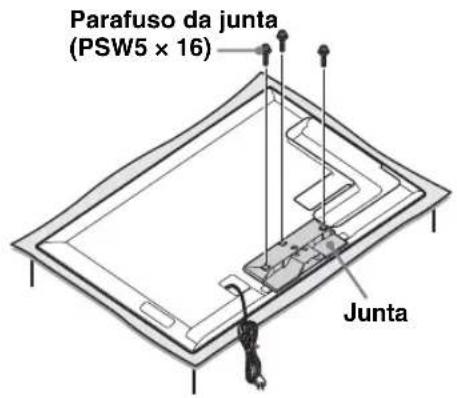

Fixe a junta fornecida na parte traseira da TV com três parafusos (PSW5 × 16) (fornecidos).
Deslize a junta para cima para fixar.
[NO TEXT]
- Certifique-se de guardar os parafusos removidos.
- Para remover o pedestal do monitor, deite o monitor com a face para baixo em uma superfície de trabalho estável que seja maior do que ele.
- Para evitar danificar a superfície do monitor LCD, coloque um pano macio sobre a superfície de trabalho.
CUIDADO
- A tela LCD pode quebrar ou ser danificada, se for aplicada pressão ou choque à superfície do monitor.
- Coloque o monitor com a face para baixo em uma superfície estável e plana com o pedestal pendendo para fora da superfície.
A colocação da face do monitor e da base do pedestal em superfícies do mesmo nível criará condições de trabalho pouco estáveis e poderá danificar o monitor.
4

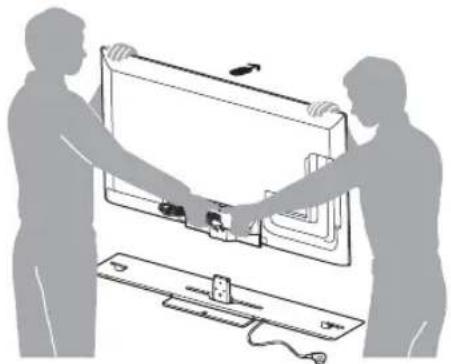

Instale a TV no suporte de televisor.
Ao instalar a TV no suporte de televisor, segure a TV conforme mostrado na ilustração e instale a TV nos dois suportes do suporte de televisor.
A direção da seta mostra a frente do suporte de televisor.
5

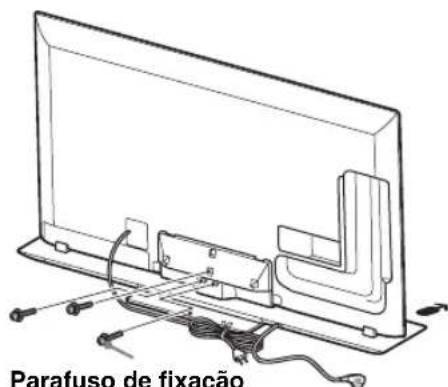

Fixe a TV e o suporte de televisor com os 3 parafusos de fixação da Base vertical do suporte de televisor (PSW5 x 16) (fornecidos).
Parafuso de fixação do pescoço do suporte de televisor (PSW5 x 16)
6

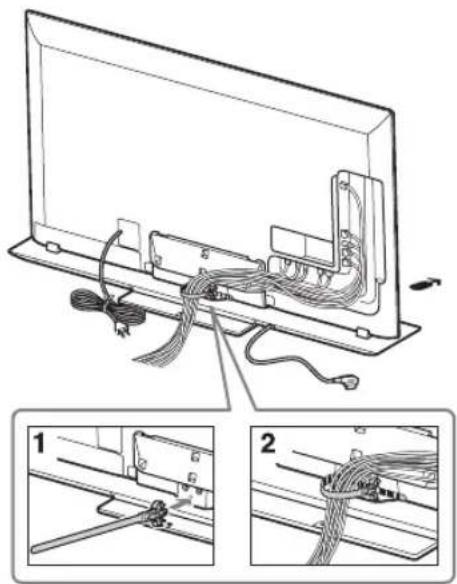

Agrupando os cabos.
Use o prendedor de cabo fornecido com a TV.
[NO TEXT]
- Não agrupe o cabo de alimentação CA junto com os demais cabos.
Passo 3: Medidas de segurança para prevenir a queda
AVISO
Certifique-se de tomar medidas para evitar que o suporte de televisor vire e cause possíveis lesões ou danos.
Instalando a TV e o suporte de televisor de forma segura
A Sony recomenda que sejam tomadas medidas de segurança para evitar que a TV caia. As TVs que não estão instaladas de forma segura podem cair e provocar danos materiais, ferimentos graves ou até mesmo a morte.
Para evitar a queda da TV e o suporte de televisor
- Prenda a TV de forma segura na parede e/ou em uma estante.
- Não permita que crianças brinquem ou subam nos móveis e nos aparelhos de TV.
- Evite colocar ou pendurar objetos na TV.
- Nunca instale a TV em:
– superfícies escorregadias, instáveis e/ou irregulares. - móveis que possam ser escalados, como armários com gavetas.
- Instale a TV onde ela não possa ser puxada, empurrada ou derrubada.
- Cuide para que os cabos de alimentação CA e os cabos de conexão não estejam ao alcance de crianças.
(Continua)
Medidas recomendadas para a instalação segura da TV e o suporte de televisor
Considere as seguintes medidas quando instalar a sua TV em uma estante (não fornecida).

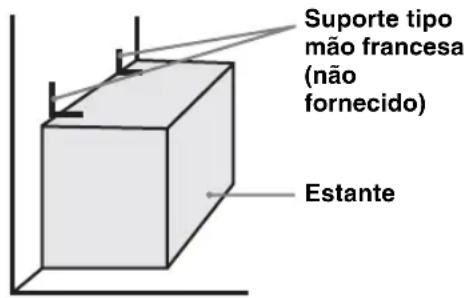

① Fixe a estante onde a TV será instalada. Certifique-se de que a estante seja adequada para suportar o peso da TV. Utilize dois suportes tipo mão francesa (não fornecidos) para fixar a estante. Para cada suporte utilize parafusos apropriados para:
- fixar um lado do suporte na parede.
- fixar o outro lado na estante.

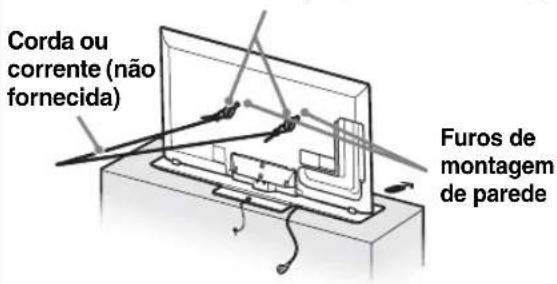

②Fixe a TV na estante.

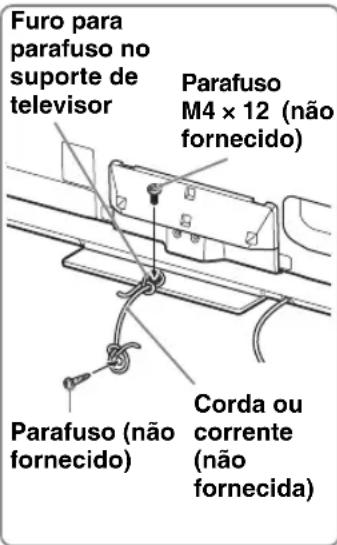

Utilize os itens listados a seguir (não fornecidos):
- Um parafuso M4 × 12 (parafusado no suporte de televisor)
- Um parafuso ou outro fixador similar (para fixá-lo na estante)
- Corda ou corrente (forte o suficiente para suportar o peso da TV). Certifique-se de que não haja folga excessiva na corda ou na corrente.

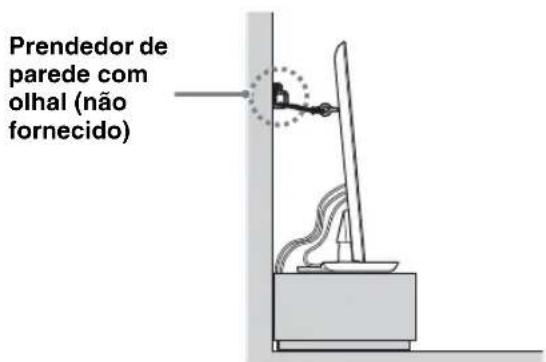

Outra medida é prender a TV com um kit de cinto de segurança Sony (não fornecido).
- Fixar a TV na estante sem fixar a TV e a estante na parede proporcionará uma proteção mínima contra a queda da TV. Para uma proteção maior, certifique-se de seguir as três medidas recomendadas.
Parafusos com olhal (M6, não fornecidos)

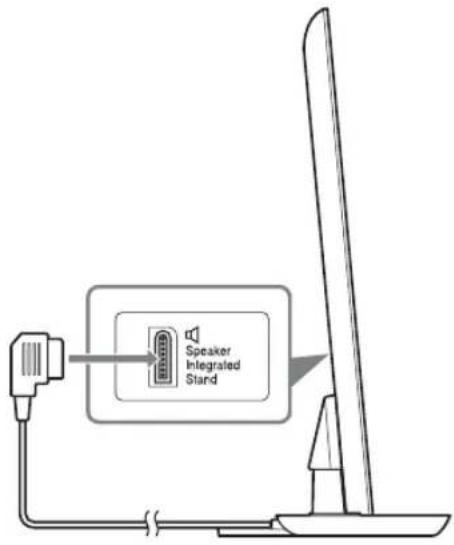

Passo 4: Conectando a TV
Conecte a TV com Speaker Integrated Stand ao suporte de televisor usando o cabo do suporte de televisor.
Passo 5: Executando os ajustes da TV
Defina como "Rack com Alto-Falantes" no menu "Posição da TV".
Pressione o botão HOME do controle remoto da TV e selecione o menu da seguinte forma:
Ajustes > Som > Posição da TV > Rack Alto-Falantes
Solução de problemas
Som
Nenhum som do suporte de televisor:
- Verifique a conexão do cabo.
Som anormal: - Verifique o ajuste de som.
Defina “Posição da TV” como “Rack com Alto-Falantes” nos ajustes “Som”.

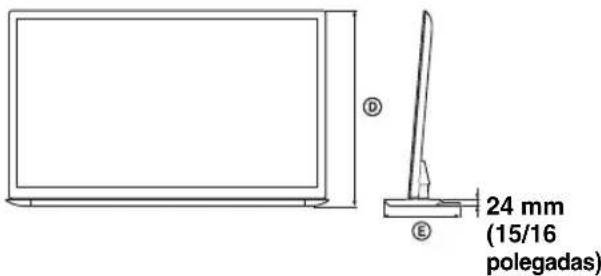

Especificações
| SU-B553S SU-B463S | ||
| Dimensões: mm(polegadas) | A | 72 (2 7/8) 65 (2 5/8) |
| B | 223 (8 7/8) 190 (7 1/2) | |
| C | 1.294 (51) 1.097 (43 1/4) | |
| D | 772 (30 3/8) 663 (26 1/8) | |
| E | 295 (11 5/8) 255 (10 1/8) | |
| Peso do suporte: | 6,4 kg(14,2 lb) | |
Alto-falantes
Full Range (2)
Projeto e especificações estão sujeitos a mudanças sem aviso.
ADVERTÊNCIA
- Evite o uso prolongado do aparelho com volume alto (potência superior a 85 decibéis), pois isto poderá prejudicar a sua audição (Lei Federal No 11.291/06).
Recomendações Importantes Sobre o Nível de Volume
Caro(a) consumidor(a)
Maximize o prazer de ouvir a música com este aparelho lendo estas recomendações que ensinam você a tirar o máximo proveito do aparelho quando reproduzir um som a um nível seguro. Um nível que permite que o som seja alto e claro, sem distorção e sem causar desconforto e, o mais importante, de uma forma que proteja a sua sensibilidade auditiva.
Para estabelecer um nível seguro:
- Ajuste o controle de volume a um nível baixo.
- Aumente lentamente o som até poder ouvi-lo confortavelmente e claramente, sem distorções.
Uma vez estabelecido um nível de som confortável:
- Ajuste o controle de volume e deixe-o nesta posição. O minuto gasto para fazer este ajuste agora protegerá a sua audição no futuro. Afinal de contas, nós queremos que você ouça durante toda a vida.
Usando sabiamente, o seu novo equipamento de som proporcionará a você uma vida toda de entretenimento e prazer. A Sony recomenda que você evite a exposição prolongada a ruídos muito altos.
A seguir, incluímos uma tabela com os níveis de intensidade sonora em decibéis e os exemplos de situações correspondentes para a sua referência.
| Nível de Decibéis | Exemplos |
| 30 Biblioteca silenciosa, sussurros leves | |
| 40 Sala de estar, refrigerador, quarto longe do trânsito | |
| 50 Trânsito leve, conversação normal, escritório silencioso | |
| 60 Ar condicionado a uma distância de 6 m, máquina de costura | |
| 70 Aspirador de pó, secador de cabelos, restaurante ruidoso | |
| 80 Tráfego médio de cidade, coletor de lixo, alarme de despertador a uma distância de 60 cm | |
| OS RUÍDOS ABAIXO PODEM SER PERIGOSOSEM CASO DE EXPOSIÇÃO CONSTANTE | |
| 90 Metrô, motocicleta, tráfego de caminhão, cortador de grama | |
| 100 Caminhão de lixo, serra elétrica, furadeira pneumática | |
| 120 Show de banda de rock em frente às caixas acústicas, trovão | |
| 140 Tiro de arma de fogo, avião a jato | |
| 180 Lançamento de foguete | |
Informação cedida pela Deafness Research Foundation, por cortesia.
