MANUAL DE UTILIZADOR SUB401S SONY

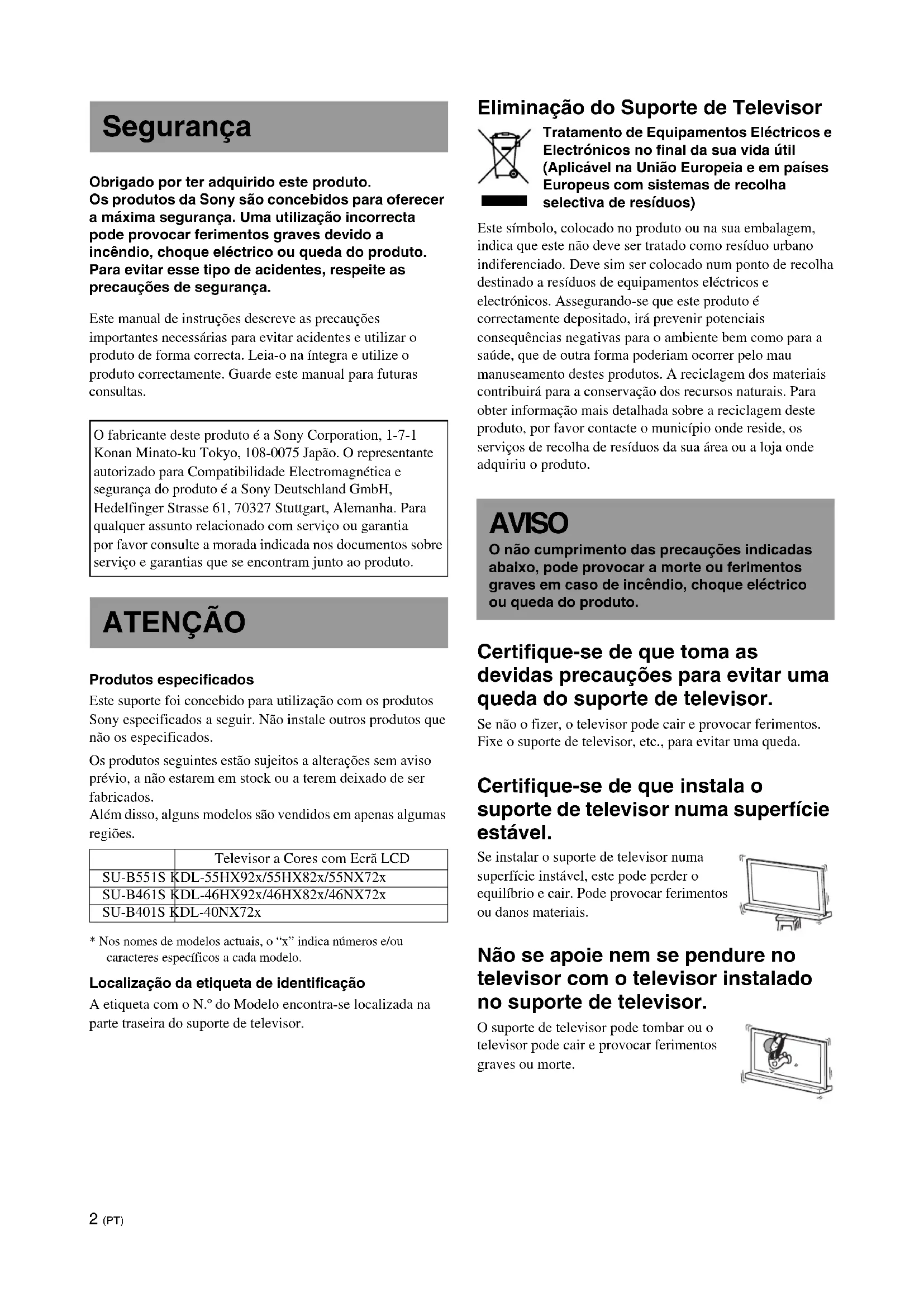

Obrigado por ter adquirido este produto. Os produtos da Sony são concebidos para oferecer a máxima segurança. Uma utilização incorrecta pode provocar ferimentos graves devido a incêndio, choque eléctrico ou queda do produto. Para evitar esse tipo de acidentes, respeite as precauções de segurança.

Este manual de instruções descreve as precauções importantes necessárias para evitar acidentes e utilizar o produto de forma correcta. Leia-o na íntegra e utilize o produto correctamente. Guarde este manual para futuras consultas.

O fabricante deste produto é a Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japão. O representante autorizado para Compatibilidade Electromagnética e segurança do produto é a Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemanha. Para qualquer assunto relacionado com serviço ou garantia por favor consulte a morada indicada nos documentos sobre serviço e garantias que se encontram junto ao produto.

ATENÇÃO

Produtos especificados

Este suporte foi concebido para utilização com os produtos Sony especificados a seguir. Não instale outros produtos que não os especificados.

Os produtos seguintes estão sujeitos a alterações sem aviso prévio, a não estarem em stock ou a terem deixado de ser fabricados.

Além disso, alguns modelos são vendidos em apenas algumas regiões.

	Televisor a Cores com Ecrã LCD
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

* Nos nomes de modelos actuais, o "x" indica números e/ou caracteres específicos a cada modelo.

Localização da etiqueta de identificação

A etiqueta com o N.º do Modelo encontra-se localizada na parte traseira do suporte de televisor.

Eliminação do Suporte de Televisor

Tratamento de Equipamentos Eléctricos e Electrónicos no final da sua vida útil (Aplicável na União Europeia e em países Europeus com sistemas de recolha selectiva de resíduos)

Este símbolo, colocado no produto ou na sua embalagem, indica que este não deve ser tratado como resíduo urbano indiferenciado. Deve sim ser colocado num ponto de recolha destinado a resíduos de equipamentos eléctricos e electrónicos. Assegurando-se que este produto é correctamente depositado, irá prevenir potenciais consequências negativas para o ambiente bem como para a saúde, que de outra forma poderiam ocorrer pelo mau manuseamento destes produtos. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Para obter informação mais detalhada sobre a reciclagem deste produto, por favor contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

AVISO

O não cumprimento das precauções indicadas abaixo, pode provocar a morte ou ferimentos graves em caso de incêndio, choque eléctrico ou queda do produto.

Certifique-se de que toma as devidas precauções para evitar uma queda do suporte de televisor.

Se não o fizer, o televisor pode cair e provocar ferimentos. Fixe o suporte de televisor, etc., para evitar uma queda.

Certifique-se de que instala o suporte de televisor numa superfície estável.

Se instalar o suporte de televisor numa superfície instável, este pode perder o equilíbrio e cair. Pode provocar ferimentos ou danos materiais.

Não se apoie nem se pendure no televisor com o televisor instalado no suporte de televisor.

O suporte de televisor pode tombar ou o televisor pode cair e provocar ferimentos graves ou morte.

Não tape as aberturas de ventilação do televisor.

As aberturas de ventilação do televisor são necessárias para assegurar um funcionamento fiável do televisor e para o proteger contra sobreaquecimento.

• Nunca bloqueie nem cubra as aberturas de ventilação com um pano ou outros materiais.
• Nunca deixe que caiam líquidos ou objectos sólidos nas aberturas de ventilação.

Não coloque objectos com líquidos, como uma jarra ou um vaso, sobre o televisor.

Não utilize um televisor com cabo de alimentação próximo da água, por exemplo, junto a uma banheira, lavatório, lava-loiça ou tanque de lavar roupa, numa superfície molhada ou junto a uma piscina, etc.

Não instale o televisor em locais sujeitos a temperaturas extremas, como, por exemplo, sob a luz solar directa ou próximo de um aquecedor ou grelha de ventilação.

O televisor pode sobreaquecer nessas condições, o que pode provocar uma deformação da caixa e/ou uma avaria no televisor.

Não instale o televisor num local directamente exposto ao ar condicionado.

A humidade pode condensar-se no interior e provocar uma avaria no televisor.

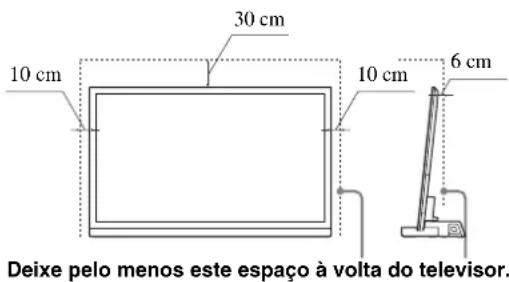

Deixe um espaço adequado à volta do televisor para assegurar uma circulação de ar apropriada.

Deixe espaço suficiente à volta do televisor como é mostrado abaixo.

10 cm 30 cm 10 cm 6 cm Deixe pelo menos este espaço à volta do televisor.

Cabo de alimentação CA

• Ligue o televisor, ligando uma ficha de alimentação de ligação à terra de três fios a uma tomada de corrente com uma ligação à terra de protecção.
• Utilize apenas cabos de alimentação CA fornecidos pela Sony, não os de outras marcas.
• Não trilhe o cabo de alimentação CA ou o cabo de ligação ao instalar o televisor no suporte de televisor. Se o cabo de alimentação CA ou o cabo de ligação estiver danificado, pode provocar um incêndio ou choque eléctrico.
• Não pise o cabo de alimentação CA ou o cabo de ligação quando transportar o suporte de televisor. O cabo de alimentação CA ou o cabo de ligação pode ficar danificado e, nesse caso, pode provocar um incêndio ou choque eléctrico.
• Se tropeçar no cabo de alimentação CA ou no cabo de ligação, o suporte de televisor pode tombar e provocar ferimentos.
• Ao desligar o cabo de alimentação CA da tomada de parede, a alimentação do suporte de televisor é totalmente cortada.

NOTA SOBRE O TRANSFORMADOR DE CORRENTE

Aviso

Para reduzir o risco de incêndio ou choque eléctrico, não exponha este aparelho a chuva ou humidade.

Para evitar o risco de incêndio ou choque eléctrico, não coloque recipientes com líquidos, como jarras, em cima do aparelho.

Não instale este equipamento num espaço confinado, como uma estante ou uma unidade semelhante.

• Certifique-se de que a tomada de corrente eléctrica está instalada perto do equipamento e é de fácil acesso.
• Certifique-se de que utiliza o transformador de corrente fornecido e o cabo de alimentação.
• Não utilize outro transformador de corrente qualquer. Isto pode causar uma avaria.
• Ligue o transformador de corrente a uma tomada de corrente de fácil acesso.
• Não enrole o cabo de alimentação à volta do transformador de corrente. O fio do núcleo pode quebrar e/ou poderá causar uma avaria do televisor.
• Não toque no transformador de corrente com as mãos molhadas.

(Continuação)

• Se notar alguma anomalia no transformador de corrente, desligue-o imediatamente da tomada de corrente eléctrica.
• O aparelho não está desligado da fonte de alimentação desde que esteja ligado à tomada de corrente, mesmo que o próprio aparelho tenha sido desligado.

ATENÇÃO

Se não respeitar as precauções a seguir indicadas, pode ferir-se ou provocar danos materiais.

Não instale um equipamento diferente do especificado no suporte.

Este suporte de televisor foi concebido para uma utilização apenas com o produto especificado. A instalação de qualquer outro equipamento pode resultar em queda ou quebra e provocar danos materiais ou ferimentos. As ilustrações utilizadas neste manual referem-se ao KDL-40NX72x, excepto se indicado em contrário.

Certifique-se de que fixa o televisor.

Fixe o televisor ao suporte de televisor utilizando os parafusos fornecidos. Se o televisor não for instalado de modo seguro, pode cair, ou o suporte de televisor pode tombar, provocando ferimentos.

Notas sobre a instalação

Não instale o suporte de televisor inclinado. Para evitá-lo, tome as seguintes precauções.

• Se instalar o suporte de televisor numa superfície mole, como um tapete ou carpete, coloque uma placa rígida no local de posicionamento.
• Não instale o suporte de televisor num local sujeito à luz solar directa ou próximo de um aquecedor.
• Não instale o suporte de televisor num local quente ou húmido ou no exterior.

Nota sobre a utilização

Limpeza

Para manter limpo o suporte de televisor, limpe-o ocasionalmente com um pano macio e seco. As manchas difíceis podem ser removidas com um pano ligeiramente humedecido em sabão suave. Certifique-se de que seca a área com um pano macio e seco. Não utilize produtos químicos, como dissolvente ou benzina, pois podem danificar o acabamento do suporte de televisor.

Certifique-se de que o trabalho de instalação é realizado por duas ou mais pessoas.

Certifique-se de que a instalação do televisor no suporte de televisor é realizada por duas ou mais pessoas. Se uma pessoa realizar o trabalho de instalação sozinha, pode provocar um acidente ou ferimentos.

Não altere o Suporte de Televisor.

Este poderá cair e provocar ferimentos.

Certifique-se de que instala o televisor de modo seguro, seguindo as instruções.

Aperte firmemente os parafusos. Se o televisor não for instalado de modo firme, pode cair e provocar ferimentos.

Proceda com cuidado para não magoar as mãos ou dedos durante a montagem.

• Não desloque o Suporte do Televisor segurando na secção do Pescoço.
• Proceda com cuidado para não ferir as mãos ou os dedos quando instalar o televisor.

PRECAUÇÕES

Fontes de alimentação

• Se não tencionar utilizar o suporte de televisor durante um longo período, desligue-o da tomada de parede. Para desligar o cabo de alimentação CA, puxe pela ficha e nunca pelo cabo.
• O cabo de alimentação CA apenas deve ser substituído num local de assistência qualificado.

Funcionamento

Antes de ligar outros componentes, desligue o suporte de televisor e retire a ficha da tomada.

Direitos de autor

Este suporte de televisor incorpora Dolby* Digital e Pro Logic Surround e o DTS** Digital Surround System.

* Fabricado sob licença da Dolby Laboratories. Dolby, Pro Logic, e o símbolo DD são marcas comerciais da Dolby Laboratories.
** Fabricado sob licença, de acordo com as Patentes dos EUA n.º: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.487.535 e outras patentes dos EUA e mundiais emitidas e pendentes. DTS e o Símbolo são marcas comerciais registadas e DTS Digital Surround e os logótipos DTS são marcas comerciais da DTS, Inc. O produto inclui o software. © DTS, Inc. Todos os direitos reservados.

Este suporte de televisor integra a tecnologia High-Definition Multimedia Interface (HDMI™).

HDMI, o logótipo HDMI e High-Definition Multimedia Interface são marcas comerciais ou marcas comerciais registadas da HDMI Licensing LLC nos Estados Unidos e/ou noutros países.

"BRAVIA" é uma marca comercial da Sony Corporation.

Nota sobre a remoção do Suporte de televisor da embalagem

Certifique-se de que segura bem no Suporte de televisor e manuseie-o correctamente.

Passo 1: Verificar as peças

Nome Quantida
Suporte	1
Tampa traseira esquerda*	1
Tampa traseira direita*	1
União	1
Braço	1
Espaçador do braço**	1
Parafuso de fixação do braço do suporte de televisor(PSW5 × 16) (× 3) Parafuso da união(PSW5 × 16) (× 3)	6
Parafuso do braço(PSW4 × 12)	4
Transformador de CA (ACDP-001) 1
Cabo de alimentação CA
Cabo HDMI de Alta Velocidade 1
Manual de instruções 1
Cartão de garantia

* Apenas no modelo SU-B551S.
** Apenas nos modelos SU-B551S/461S.

AVISO

Se o cabo de alimentação CA ficar trilhado por baixo ou entre peças do equipamento, pode ser provocado um curto-circuito ou choque eléctrico. Se tropeçar no cabo de alimentação CA ou no cabo de ligação, o suporte de televisor pode tombar e provocar ferimentos.

Determine o local de instalação e posicione o suporte de televisor antes de instalar o televisor.

Como o televisor é pesado, recomendamos que decida o local de instalação previamente, montando o suporte de televisor nesse local.

Consulte o manual de instruções fornecido com o televisor para obter informações sobre a remoção do Suporte de Fixação para Mesas do televisor.

Passo 2: Instalação do televisor

Antes da montagem

• Antes de iniciar a montagem, certifique-se de que tem acessível uma chave de parafusos Phillips compatível com os parafusos.
• Quando utilizar uma chave eléctrica, regule o binário de aperto para aproximadamente 1,5 N·m {15 kgf·cm}.

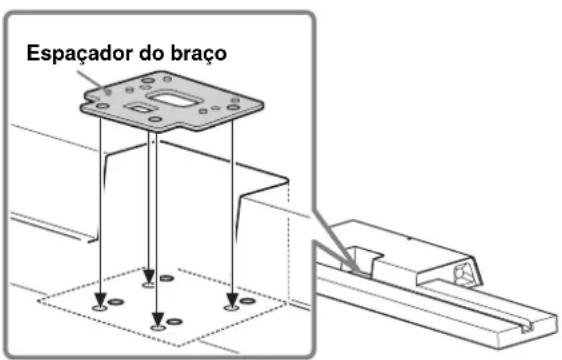

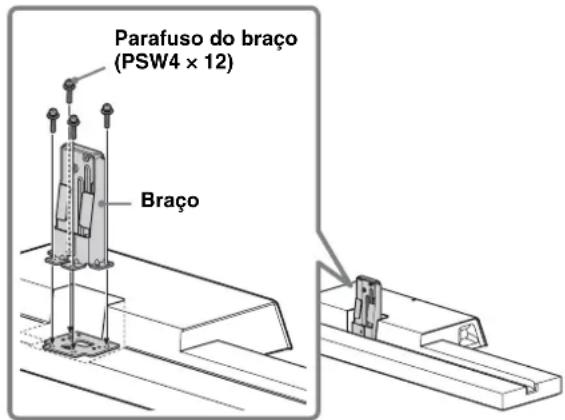

1 Coloque o espaçador do braço no suporte de televisor.

O espaçador do braço é utilizado para regular a altura do braço e do televisor.

Certifique-se de que instala o espaçador do braço.

Apenas nos modelos KDL-55HX82x/46HX82x/55NX72x/46NX72x:

Espaçador do braço

2 Instale o braço e o espaçador do braço (apenas nos modelos KDL-55HX82x/46HX82x/55NX72x/46NX72x) no suporte de televisor com os quatro parafusos do braço (PSW4 × 12) (fornecidos).

3 Quando deslocar o televisor, segure no mesmo conforme ilustrado abaixo.

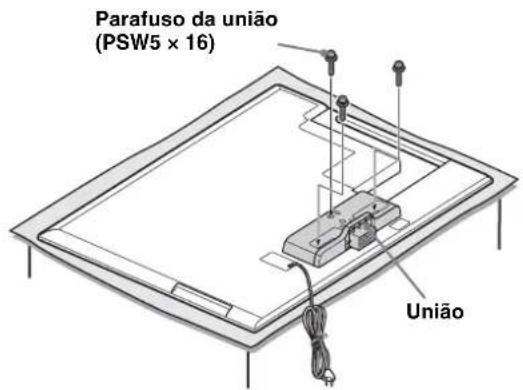

4 Coloque a união fornecida na parte traseira do televisor com os três parafusos (PSW5 × 16) (fornecidos).

Faça deslizar a união fornecida para cima para a fixar.

Parafuso da união (PSW5 × 16) União

20

• Guarde os parafusos retirados.
• Ao remover o suporte de fixação para mesas do ecrã, coloque o ecrã virado para baixo numa superfície estável que seja maior do que o ecrã.
• Para evitar danificar a superfície do cerra LCD, coloque um pano macio na superfície de trabalho.

ATENÇÃO

• Se for aplicada pressão ou choque sobre a superfície do ecrã, o ecrã LCD pode partir-se ou ficar danificado.
• Coloque o ccrã virado para baixo numa superfície estável e nivelada com o suporte de fixação para mesas pendurado na borda da superfície.
  Com o ecrã e a base do suporte de fixação para mesas no mesmo nível da superfície pode criar condições de trabalho instáveis e danificar o ecrã.

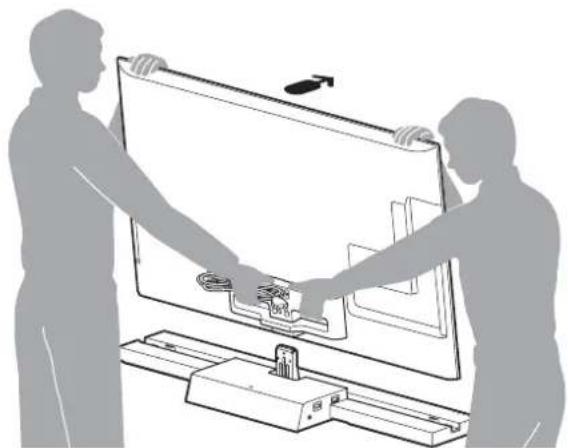

5 Instale o televisor no suporte de televisor.

O televisor é instalado ao ser colocado na ranhura do Suporte de Televisor.

A direcção da seta indica a parte da frente do suporte de televisor.

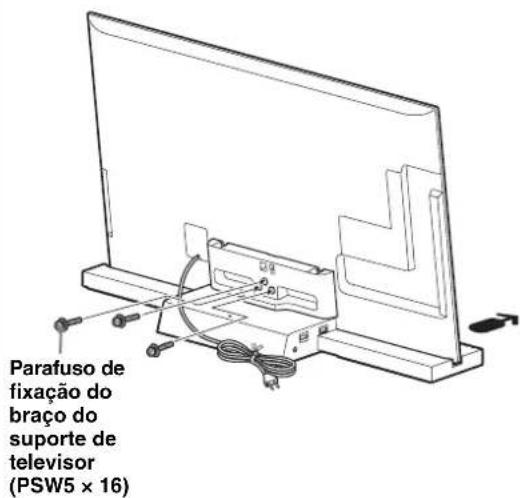

6 Fixe o televisor e o suporte de televisor com os três parafusos de fixação do braço do suporte de televisor (PSW5 × 16) (fornecidos).

Parafuso de fixação do braço do suporte de television (PSW5 × 16)

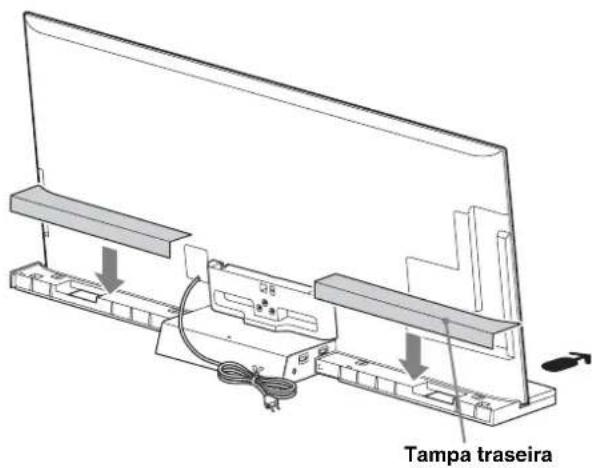

7 Coloque a tampa traseira no suporte de televisor. (Apenas no modelo SU-B551S)

[NO TEXT]
- Não junte o cabo de alimentação de CA em conjunto com os outros cabos.

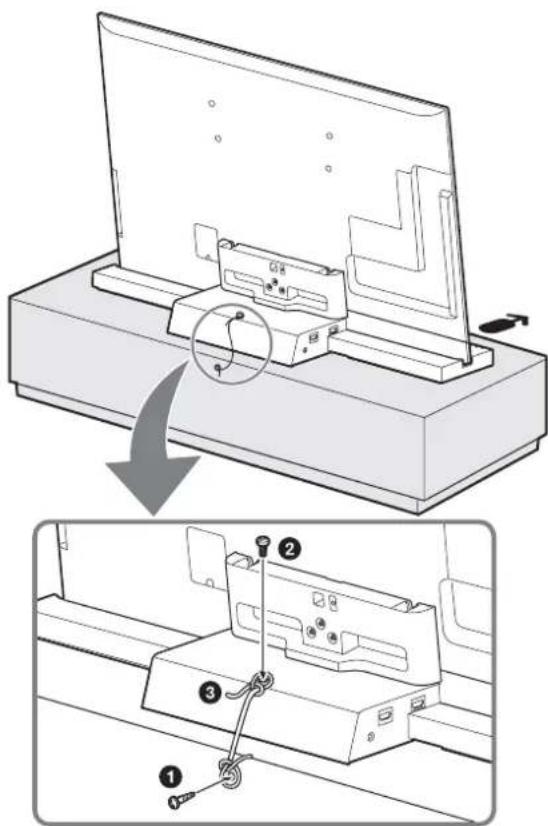

Passo 3: Medidas de segurança para evitar uma queda

AVISO

Certifique-se de que toma as devidas precauções para evitar uma queda do suporte de televisor que pode causar ferimentos ou danos materiais.

①Coloque um parafuso para madeira (4 mm de diâmetro, não fornecido) no móvel.

②Coloque um parafuso de montagem (M4 × 16, não fornecido) no orifício para parafuso do suporte de televisor.

③Una o parafuso para madeira ao parafuso de montagem com uma corda forte (não fornecida).

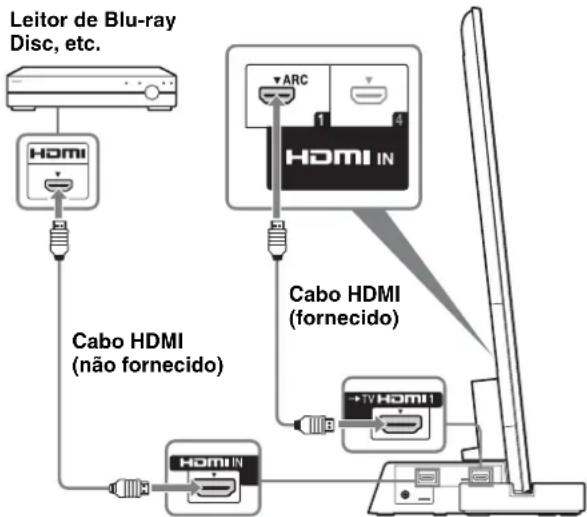

Passo 4: Ligar o televisor e o leitor

Ligue o televisor com uma tomada HDMI IN 1 ao suporte de televisor, utilizando um cabo HDMI.

Ao ligar os componentes compatíveis com Sony "BRAVIA" Sync utilizando cabos HDMI, o funcionamento pode ser simplificado quando regula a função Controlo para HDMI do televisor.

43

- Não ligue o PC com HDMI.

- O suporte de televisor é compatível com a função Audio Return Channel (ARC). Se ligar o suporte de televisor à tomada HDMI IN 1 do televisor compatível com ARC através de um cabo HDMI, não é necessário ligar o televisor ao suporte de televisor com o cabo digital óptico.

- É possível ver as letras “ARC” junto à tomada HDMI do televisor se este for compatível com a função ARC. Mesmo que ligue um cabo HDMI à tomada, se a tomada de entrada HDMI não for compatível com a função ARC, não é possível utilizar a função ARC.

- A função ARC apenas está disponível quando o Controlo para HDMI está regulado para ligado.

[Non-Text]

- Mesmo que o suporte de televisor esteja desligado (modo de espera activo), o sinal HDMI será enviado do componente ligado para o televisor através da ligação HDMI. É possível desfrutar de imagem e som do componente no televisor.

Notas sobre ligações HDMI

• Utilize um cabo HDMI de alta velocidade. Se utilizar um cabo HDMI standard, 1080p, as imagens Deep Colour ou 3D podem não ser apresentadas correctamente.

• Recomendamos que utilize um cabo HDMI autorizado.

• Verifique a instalação do componente ligado se a imagem for de má qualidade ou o som não for emitido a partir de um componente ligado através do cabo HDMI.

• Os sinais áudio (frequência de amostragem, comprimento de bit, etc.) transmitidos a partir de uma tomada HDMI podem ser suprimidos pelo componente ligado.
• O som pode ter interrupções quando a frequência de amostragem ou o número de canais dos sinais de saída áudio do componente de reprodução forem trocados.
• Quando o componente ligado não for compatível com a tecnologia de protecção de direitos de autor (HDCP), a imagem e/ou som da tomada HDMI TV OUT podem ser distorcidos ou não ser emitidos.

Neste caso, verifique a especificação do componente ligado.

• Não recomendamos a utilização de um cabo de conversão HDMI-DVI.
• Este sistema suporta transmissão Deep Colour, "x.v.Colour", e 3D.

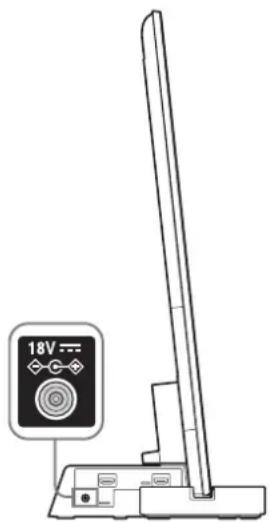

Passo 5: Ligar o cabo de alimentação CA

Ligue todos os componentes e o televisor ao suporte de televisor antes de ligar o cabo de alimentação CA do transformador CA do suporte de televisor a uma tomada de parede.

18V---

[NO TEXT]
- Ligue o suporte de televisor a uma tomada CA de fácil acesso. Se detectar alguma anomalia no suporte de televisor, desligue imediatamente a ficha de alimentação da tomada CA.

Passo 6: Realizar a configuração do televisor

①Defina para “Activar” na função “Controlo para HDMI”.

Prima o botão HOME do telecomando do televisor e seleccione o menu como se segue;

Parâmetros > Entradas > Configurar HDMI

②Defina para “Sistema de Áudio” no menu “Altifalantes”.

Prima o botão SYNC MENU do telecomando do televisor e seleccione o menu como se segue; Altifalantes > Sistema de Áudio

- Após ter concluído as definições do procedimento ① e ②, o indicador I (alimentação) acende-se a verde.

- Modo de Seleção de Cena

Este suporte de televisor é automaticamente sincronizado com as definições de som do televisor e funciona juntamente com a função de Seleção de Cena, para que possa escolher o seu som preferido para a cena seleccionada.

Para mudar o som, altere as definições de som do televisor.

Soleção de Cens HTML1 Auto Geral Cinema Desporto Música Animação Fotografia Jogo Gastrocos

- Controlo de Posição

Se definir “Cont. dispositivos exter.” para “Activar” no televisor, este suporte de televisor ajusta o equilíbrio do volume entre os altifalantes esquerdo e direito de acordo com a posição de visualização. (Definição do televisor) Para definir o “Controlo de Posição”, prima o botão HOME

e, em seguida, seleccione Definições do Sistema > Controlo de Posição > a opção pretendida.

Resolução de problemas

Som

Não há som:

- Verifique a ligação do cabo HDMI. - Verifique os parâmetros para “Controlo para HDMI” e “Sistema de Áudio” no Passo 6 (página 11).

- Altere “Sistema de Áudio” para “Altifalante TV” no parâmetro “Altifalantes”.

Utilizar com som duplo da transmissão digital do televisor:

- Dependendo da transmissão, o som não pode ser alterado. Altere o parâmetro “Saída Óptica” do televisor a partir de “Auto”, para “PCM”.

Utilizar com equipamento externo para som duplo:

- Se não for possível alterar o som, altere o parâmetro de saída de áudio do equipamento externo para activar o PCM.

Indicador

Apesar de a alimentação do televisor estar ligada, o indicador I (alimentação) do Suporte de Televisor não se acende:

- Verifique se o cabo de alimentação do transformador de CA está ligado a uma tomada de parede.

- Contacte os serviços de apoio ao cliente.

Indicador I (alimentação) vermelho intermitente:

- Poderá ter ocorrido uma avaria neste produto. Verifique quantas vezes o LED pisca e contacte um centro de assistência Sony.

Indicador

① Indicador I (alimentação)

Acende-se das seguintes formas:

Apagado: O Suporte de Televisor está em modo de espera ou desligado.

②Indicadores do formato de áudio

Acendem-se segundo o formato de áudio que está a ser utilizado no Suporte de Televisor.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

Especificações

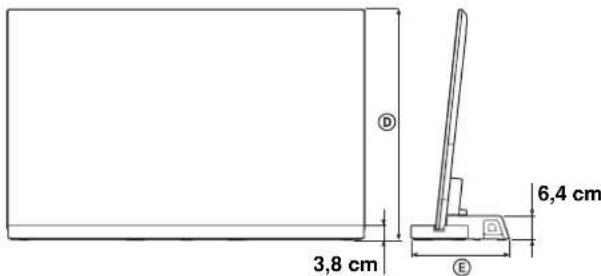

33,6 cm A B C

D 3,8 cm 6,4 cm E

		SU-B551S SU	B461S SU-B401S
Dimensões:cm	A1	0,2 11,8 11,0
	B1	9,0 15,9 15,1
	C1	27,6 107,9 94,4
	D	55HX92x:79,6	46HX92x:68,6	-
		55HX82x:79,8	46HX82x:68,7	-
		55NX72x:79,7	46NX72x:68,7	40NX72x:61,2
	E2	29,2 27,7 26,1
Peso do suporte:		6,3 kg 5,6 kg	4,9 kg

Secção do amplificador

Saída de potência nominal

Frontal: 10 W + 10 W, (por canal) 8 ohms, 1 kHz, THD inferior a 1% Subwoofer: 20 W, 6 ohms, 100 Hz, THD inferior a 1%

Secção HDMI

Entradas de áudio PCM Linear 2 c./5.1 c./7.1 c.

Dolby Digital

DTS

Cada sinal é compatível com 32, 44,1, 48 kHz.

Altifalantes

Unidade da coluna frontal

Sistema de colunas Tipo de 2 direcções, 2 controladores, Bass reflex

Unidade de subwoofer

Sistema de colunas Subwoofer, tipo Bass reflex

Unidade da coluna 70 mm, tipo cónico

Geral

Requisitos de alimentação 100 – 240 V, 50/60 Hz

Consumo de energia

Ligado: 12 W

Modo de espera: 0,7 W

• Consumo de energia no modo de espera: 0,7 W
• Não são utilizados retardantes de chama halogenados em determinadas placas de circuito impresso.
• Mais de 85% da eficiência energética do bloco amplificador é obtida através do amplificador totalmente digital, S-Master.

O design e as características técnicas estão sujeitos a alterações sem aviso prévio.

Om sikkerhed
