KÄYTTÖOHJE SUB401S SONY

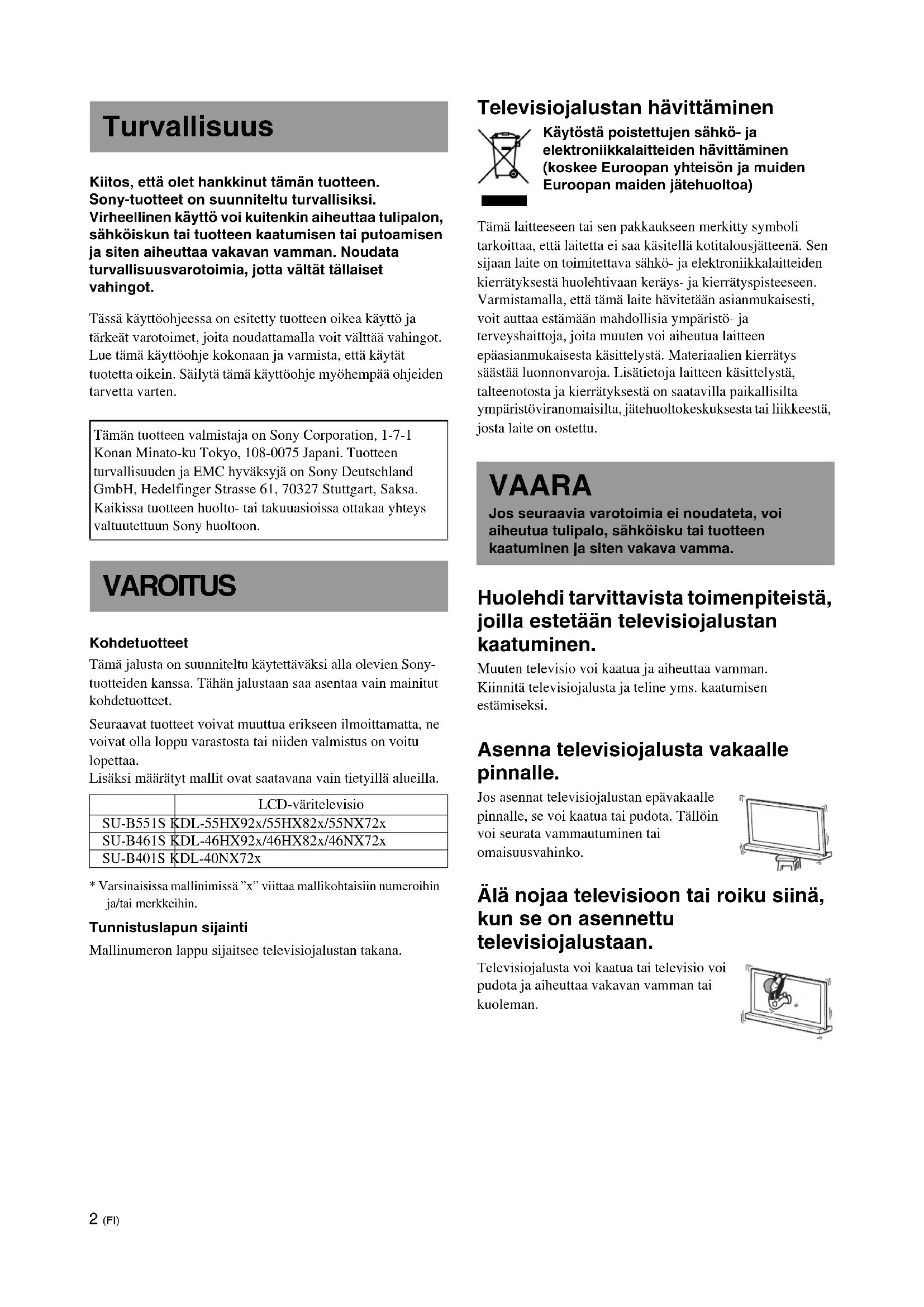

Kiitos, että olet hankkinut tämän tuotteen.

Sony-tuotteet on suunniteltu turvallisiksi.

Virheellinen käyttö voi kuitenkin aiheuttaa tulipalon, sähköiskun tai tuotteen kaatumisen tai putoamisen ja siten aiheuttaa vakavan vamman. Noudata turvallisuusvarotoimia, jotta vältät tällaiset vahingot.

Tässä käyttöohjeessa on esitetty tuotteen oikea käyttö ja tärkeät varotoimet, joita noudattamalla voit välttää vahingot. Lue tämä käyttöohje kokonaan ja varmista, että käytät tuotetta oikein. Säilytä tämä käyttöohje myöhempää ohjeiden tarvetta varten.

Tämän tuotteen valmistaja on Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japani. Tuotteen turvallisuuden ja EMC hyväksyjä on Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Saksa. Kaikissa tuotteen huolto- tai takuusioissa ottakaa yhteys valtuutettuum Sony huoltoon.

VAROITUS

Kohdetuotteet

Tämä jalusta on suunniteltu käytettäväksi alla olevien Sonytuotteiden kanssa. Tähän jalustaan saa asentaa vain mainitut kohdetuotteet.

Seuraavat tuotteet voivat muuttua erikseen ilmoittamatta, ne voivat olla loppu varastosta tai niiden valmistus on voitu lopettaa.

Lisäksi määrätyt mallit ovat saatavana vain tietyillä alueilla.

	LCD-väritelevisio
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

* Varsinaisissa mallinimissä "x" viittaa mallikohtaisiin numeroihin ja/tai merkkeihin.

Tunnistuslapun sijainti

Mallinumeron lappu sijaitsee televisiojalustan takana.

Televisiojalustan hävittäminen

Käytöstä poistettujen sähkö- ja elektroniikkalaitteiden hävittäminen (koskee Euroopan yhteisön ja muiden Euroopan maiden jätehuoltoa)

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa käsitellä kotitalousjätteenä. Sen sijaan laite on toimitettava sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräys- ja kierrätyspisteeseen. Varmistamalla, että tämä laite hävitetään asianmukaisesti, voit auttaa estämään mahdollisia ympäristö- ja terveyshaittoja, joita muuten voi aiheutua laitteen epääasianmukaisesta käsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Lisätietoja laitteen käsittelystä, talteenotosta ja kierrätyksestä on saatavilla paikallisilta ympäristöviranomaisilta, jätehuoltokeskuksesta tai liikkeestä, josta laite on ostettu.

VAARA

Jos seuraavia varotoimia ei noudateta, voi aiheutua tulipalo, sähköisku tai tuotteen kaatuminen ja siten vakava vamma.

Huolehdi tarvittavista toimenpiteistä, joilla estetään televisiojalustan kaatuminen.

Muuten televisio voi kaatua ja aiheuttaa vamman. Kiinnitä televisiojalusta ja teline yms. kaatumisen estämiseksi.

Asenna televisiojalusta vakaalle pinnalle.

Jos asennat televisiojalustan epävakaalle pinnalle, se voi kaatua tai pudota. Tällöin voi seurata vammautuminen tai omaisuusvahinko.

Älä nojaa televisioon tai roiku siinä, kun se on asennettu televisiojalustaan.

Televisiojalusta voi kaatua tai televisio voi pudota ja aiheuttaa vakavan vamman tai kuoleman.

Älä peitä television tuuletusaukkoja.

Television tuuletusaukkojen tarkoituksena on varmistaa television luotettava toiminta ja suojata se ylikuumenemiselta.

• Älä tuki tai peitä tuuletusaukkoja liinalla tai muilla materiaaleilla.
• Älä koskaan päästä nestettä tai kiinteitä kappaleita putoamaan sisään tuuletusaukoista.

Älä aseta television päälle nesteellä täytettyjä esineitä, kuten maljakkoa tai ruukkukasvia.

Älä käytä verkkovirralla toimivaa televisiota veden tuntumassa, esimerkiksi kylpyammeen, lavuaarin, pesualtaan tai vesisaavin vieressä tai kosteassa kellarissa, lähellä uima-allasta yms.

Älä asenna televisiota paikkaan, jossa se altistuu äärilämpötiloille; esimerkiksi suoraan auringonvaloon tai lämmityspatterin tai lämmityssäleikön viereen.

Televisio voi ylikuumentua, minkä seurauksena kotelo voi taipua ja/tai televisioon voi tulla toimintahäiriö.

Älä asenna televisiota paikkaan, jossa se on suoraan alttiina ilmastoidulle ilmalle.

Television sisään voi tiivistyä kosteutta, joka voi aiheuttaa television toimintahäiriön.

Jätä riittävästi tilaa television ympärille asianmukaisen ilmankierron varmistamiseksi.

Jätä riittävästi tilaa television ympärille alla olevan kuvan mukaisesti.

10 cm 30 cm 10 cm 6 cm

Jätä vähintään näin paljon tilaa television ympärille.

Virtajohto

• Kytke televisio suojamaadoitettuun pistorasiaan maadoitetulla pistokkeella varustetulla virtajohdolla.
• Käytä vain Sonyn toimittamia virtajohtoja; ei muun merkkisiä johtoja.
• Älä anna verkkovirtajohdon tai kaapelin jäädä puristuksiin, kun asennat television televisiojalustaan. Jos verkkovirtajohto tai kaapeli vaurioituu, seurauksena voi olla tulipalo tai sähköisku.

- Älä astu verkkovirtajohdon tai kaapelin päälle, kun kannat televisiojalustaa. Verkkovirtajohto tai kaapeli voivat vaurioitua ja seurauksena voi olla tulipalo tai sähköisku.

• Jos kompastut verkkovirtajohtoon tai kaapeliin, televisiojalusta voi kaatua ja aiheuttaa vamman.
• Kun verkkovirtajohto irrotetaan pistorasiasta, televisiojalustan virransyöttö katkeaa kokonaan.

VIRTASOVITINTA KOSKEVA HUOMAUTUS

Varoitus

Suojaa laite sateelta ja kosteudelta, jotta tulipalo- ja sähköiskuvaara voidaan välttää.

Älä sijoita laitteen päälle maljakkoa tai muita nestettä sisältäviä esineitä, jotta tulipalon tai sähköiskun vaara voidaan välttää.

Älä aseta tätä laitetta ahtaaseen tilaan, kuten kirjahyllyyn tai vastaavaan paikkaan.

• Varmista, että pistorasia sijaitsee laitteen lähellä ja että siihen pääsee helposti käsiksi.
• Käytä toimitettua virtasovitinta ja virtajohtoa.
• Älä käytä mitään muuta virtasovitinta. Muutoin laite voi vioittua.
• Kytke virtasovitin pistorasiaan, johon pääse helposti käsiksi.
• Älä kierrä virtajohtoa virtasovittimen ympärille. Muuten keskusjohdin voi katketa ja/tai televisioon voi tulla vika.
• Älä kosketa virtasovitinta märin käsin.
• Jos huomaat virtasovittimessa jotakin poikkeavaa, irrota se heti pistorasiasta.
• Televisio ei ole irti virtalähteestä niin kauan kuin se on kytkettynä pistorasiaan, vaikka televisiosta olisi katkaistu virta.

VAROITUS

Jos alla olevia varotoimia ei noudateta, on olemassa vammautumisen tai omaisuusvahingon vaara.

Vain mainitun kohdetuotteen asennus on sallittua.

Tämä televisiojalusta on suunniteltu käytettäväksi vain mainitun tuotteen kanssa. Jos asennat muun laitteen kuin mainitun kohdetuotteen, laite voi pudota tai rikkoutua ja aiheuttaa vamman. Tässä oppaassa olevissa kuvissa on esillä malli KDL-40NX72x, ellei toisin mainita.

Huolehdi, että televisio on kiinnitetty paikalleen.

Kiinnitä televisio televisiojalustaan mukana toimitetuilla ruuveilla. Jos televisiota ei asenneta tukevasti, se voi pudota tai televisiojalusta voi kaatua ja aiheuttaa vamman.

Asennusta koskevia huomautuksia

Huolehdi, ettei televisiojalustaa asenneta kulmaan tai kallelleen. Noudata seuraavia turvallisuusohjeita välttääksesi tämän.

– Jos asennat televisiojalustan pehmeälle pinnalle, kuten matolle tai paksulle kankaalle, aseta ensin levy aiottuun kohtaan.
- Älä asenna televisiojalustaa suoraan auringonvaloon tai lämmityslaitteen lähelle.
- Älä asenna televisiojalustaa kuumaan tai kosteaan paikkaan eikä ulkotiloihin.

Käyttöä koskevia huomautuksia

Puhdistus

Pidä televisiojalusta puhtaana pyyhkimällä se ajoittain kuivalla ja pehmeällä liinalla. Hankalat tahrat voidaan poistaa pyyhkimällä niitä liinalla, jota on kostutettu miedolla pesuaineella. Kuivaa kohta lopuksi kuivalla ja pehmeällä liinalla. Älä käytä kemikaaleja, kuten ohenninta tai bensiiniä, sillä ne vahingoittavat televisiojalustan pintaa.

Varmista, että asentamiseen osallistuu vähintään kaksi henkilöä.

Varmista, että television asentamiseen televisiojalustaan osallistuu vähintään kaksi henkilöä. Jos yksi henkilö suorittaa asennustyön yksin, seurauksena voi olla onnettomuus tai vamma.

Älä tee muutoksia televisiojalustaan.

Se voi pudota ja aiheuttaa vamman.

Asenna televisio paikalleen tukevasti noudattamalla seuraavia ohjeita.

Kiinnitä ruuvit riittävän tiukalle. Jos televisiota ei asenneta paikalleen tukevasti, se voi pudota ja aiheuttaa vamman.

Varo vahingoittamasta käsiäsi tai sormiasi kokoamisen aikana.

• Älä liikuta televisiojalustaa kaulaosasta kannatellen.
• Varo vahingoittamasta sormiasi tai käsiäsi television asennuksen aikana.

TURVALLISUUSOH-JEITA

Virransyöttöä koskevia huomautuksia

• Jos televisiojalustan käyttöön tulee pitkä tauko, irrota televisiojalustan pistoke pistorasiasta. Irrota verkkovirtajohto pistorasiasta tarttumalla kiinni pistokkeeseen; älä koskaan vedä johdosta.

- Verkkovirtajohdon saa uusia vain valtuutettu huoltoliike.

Käyttöä koskevia huomautuksia

Varmistu, että televisiojalusta on kytketty pois päältä ja irti pistorasiasta ennen muiden laitteiden kytkentää.

Tekijänoikeudet

Tämä televisiojalusta sisältää seuraavia teknologioita: Dolby* Digital ja Pro Logic Surround ja DTS** Digital Surround System.

* Valmistettu Dolby Laboratoriesin lisenssillä.
Dolby, Pro Logic ja kaksois-D-symboli ovat Dolby Laboratoriesin tuotemerkkejä.
** Valmistettu lisenssillä koskien seuraavia Yhdysvaltain patentteja: 5 451 942; 5 956 674; 5 974 380; 5 978 762; 6 487 535 sekä muita Yhdysvalloissa ja muissa maissa voimassa olevia tai käsittelyssä olevia patentteja. DTS ja Symboli ovat rekisteröityjä tavaramerkkejä; DTS Digital Surround ja DTS-logot ovat tavaramerkkejä, jotka omistaa DTS, Inc. Tuote sisältää ohjelmiston. © DTS, Inc. Kaikki oikeudet pidätetään.

Tämä televisiojalusta sisältää High-Definition Multimedia Interface (HDMI™) -teknologiaa.

HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat tavaramerkkejä tai Yhdysvalloissa ja muissa maissa rekisteröityjä tavaramerkkejä, jotka omistaa HDMI Licensing LLC.

"BRAVIA" on Sony Corporation in omistama tavaramerkki.

DOLBY.

DIGITAL

PRO LOGIC II

dts ^TM

Digital Surround

HDMI

S-FORCE

PRO

FRONT SURROUND

S-master

Digital Amplifier

Televisiojalustan pakkauksen purkamista koskeva huomautus

Kannattele ja käsittele televisiojalustaa huolellisesti.

Vaihe 1: Osien tarkistaminen

Nimi Määrä
Jalusta	1
Takakansi V*	1
Takakansi R*	1
Nivel	1
Kaulaosa	1
Kaulaosan aluslevy**	1
Televisiojalustan kaulaosankiinnitysruuvi(PSW5 × 16) (× 3)Nivelen ruuvi(PSW5 × 16) (× 3)	6
Kaulaosan ruuvi(PSW4 × 12)	4
Virtasovitin (ACDP-001) 1
Virtajohto
Nopea HDMI-kaapeli 1
Käyttöopas 1
Takuukortti

* Koskee vain mallia SU-B551S.
** Koskee vain malleja SU-B551S/461S.

VAARA

Jos verkkovirtajohdon annetaan jäädä puristuksiin laitteiden alle tai väliin, seurauksena voi olla oikosulku tai sähköisku. Jos kompastut verkkovirtajohtoon tai kaapeliin, televisiojalusta voi kaatua ja aiheuttaa vamman.

Valitse asennuspaikka ja laske televisiojalusta alas ennen television asennusta.

Televisio on painava laite, joten on suositeltavaa päättää asennuspaikka etukäteen ja koota televisiojalusta asennuspaikassaan.

Katso TV:n mukana toimitetusta käyttöohjeesta tietoja siitä, kuinka voit irrottaa pöytäjalustan TV:stä.

Vaihe 2: Television asennus

Ennen kokoamistyön aloittamista

• Varmistu ennen kokoamistyön aloittamista, että käytettävissä on Phillips-ristipääruuvinväännin, joka sopii ruuveihin.
• Jos kiristät ruuveja sähkökäyttöisellä ruuvinvääntimellä, valitse kiristysvoiman asetukseksi noin 1,5 N·m {15 kgf·cm}.

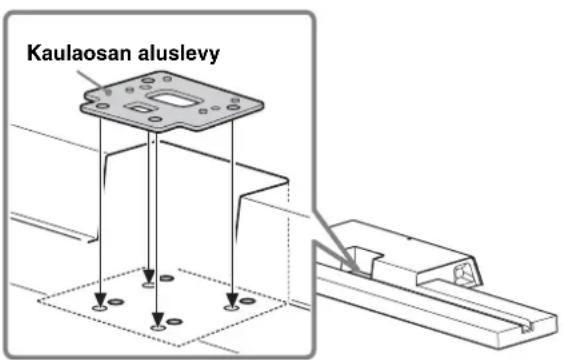

1 Kaulaosan aluslevyn sijoittaminen televisiojalustaan.

Kaulaosan aluslevyllä säädetään kaulaosan ja television korkeutta.

Muista kiinnittää kaulaosan aluslevy.

Vain mallit KDL-55HX82x/46HX82x/55NX72x/46NX72x:

Kaulaosan aluslevy

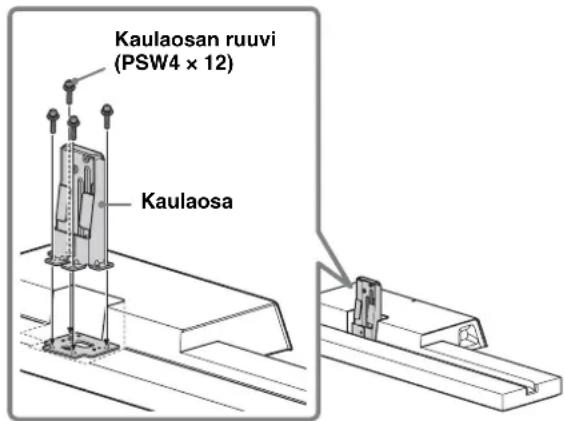

2 Kiinnitä kaulaosa ja kaulaosan aluslevy (vain mallit KDL-55HX82x/46HX82x/55NX72x/46NX72x) televisiojalustaan neljällä kaulaosan ruuvilla (PSW4 × 12) (sisältyy toimitukseen).

Kaulaosan ruuvi (PSW4 x 12) Kaulaosa

3 Kun siirrät televisiota, pidä siitä kiinni alla esitetyllä tavalla.

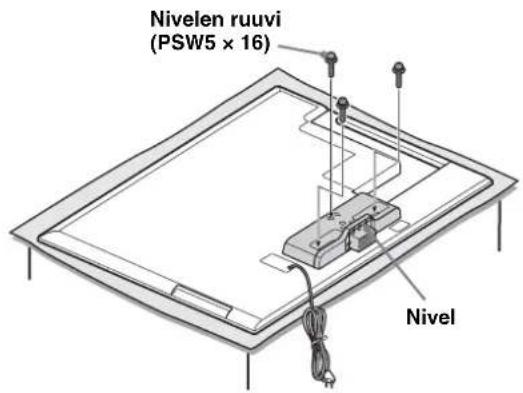

4 Kiinnitä mukana toimitettu nivel television takaosaan kolmella ruuvilla (PSW5 × 16) (sisältyy toimitukseen).

Kiinnitä mukana toimitettu nivel liu'uttamalla sitä ylöspäin.

Nivelen ruuvi (PSW5 × 16) Nivel

[NO TEXT]

• Säilytä irrotetut ruuvit.
• Kun irrotat pöytäjalustaa näytöstä, aseta näyttö kuvapuoli alaspäin vakaalle työtasolle, joka on näyttöä suurempi.
• Aseta työtasolle pehmeä liina, ettei LCD-näytön pinta vaurioidu.

VAROITUS

• Jos näytön pintaan kohdistuu painetta tai isku, LCD-näyttö voi rikkoutua tai vaurioitua.
• Aseta näyttö kuvapuoli alaspäin vakaalle ja tasaiselle tasolle siten, että pöytäjalusta jää tason reunan ulkopuolelle.
  Jos näytön kuvapuoli ja pöytäjalustan pohja ovat samalla tasopinnalla, työskentelyolosuhteet ovat epävakaat ja näyttö voi vaurioitua.

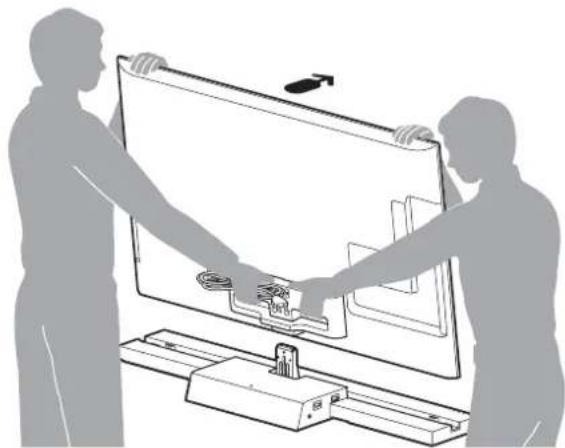

5 Kiinnitä televisio televisiojalustaan.

Televisio asennetaan paikalleen asettamalla se televisiojalustassa olevaan uraan.

Nuoli osoittaa kohti televisiojalustan etupuolta.

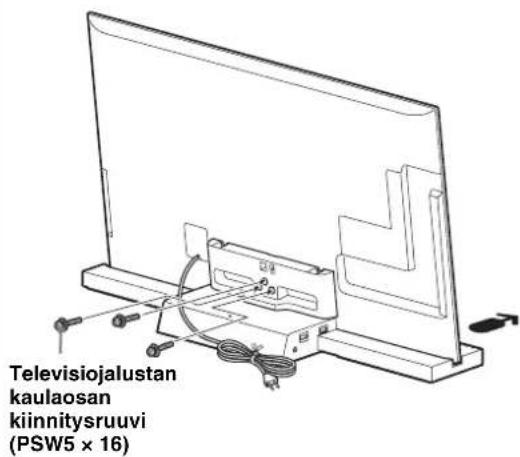

6 Kiinnitä televisio ja televisiojalusta kolmella televisiojalustan kaulaosan kiinnitysruuvilla (PSW5 × 16) (sisältyy toimitukseen).

Televisiojalustan kaulaosan kiinnitysruuvi (PSW5 × 16)

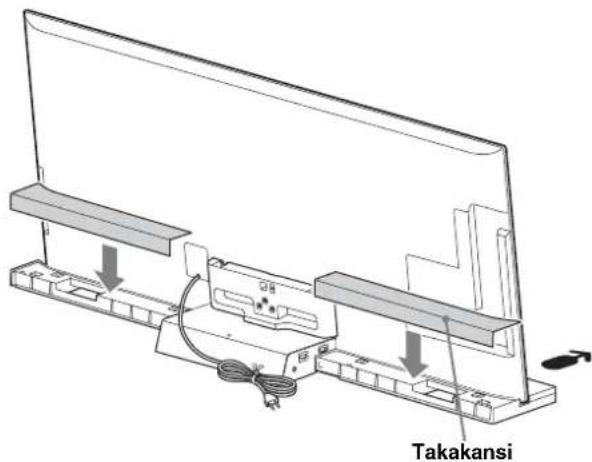

7 Kiinnitä takakansi televisiojalustaan. (Koskee vain mallia SU-B551S)

Takakansi

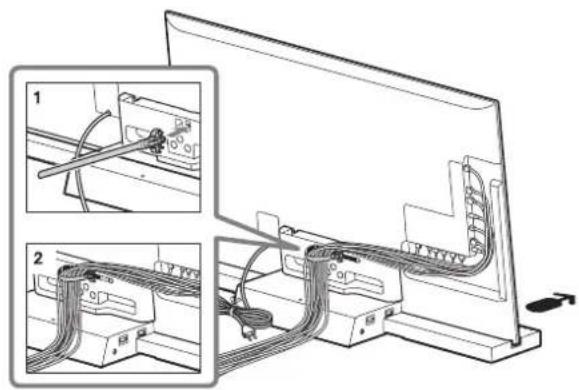

Kaapeleiden niputtaminen.

Käytä television mukana toimitettua kaapelikiinnikettä.

[NO TEXT]
- Älä niputa virtajohtoa samaan nippuun muiden kaapeleiden kanssa.

Vaihe 3: Turvatoimet kaatumisen estämiseksi

VAARA

Huolehdi tarvittavista toimenpiteistä, joilla estetään televisiojalustan kaatuminen, minkä seurauksena voi olla loukkaantuminen tai laitevaurio.

① Kiinnitä levyyn puuruuvi (halkaisija 4 mm, lisävaruste).
② Kiinnitä televisiojalustassa olevaan ruuvinreikään sopiva koneruuvi (M4 × 16, lisävaruste).
③ Sido puuruuvin ja koneruuvin väliin vahva naru (lisävaruste).

Vaihe 4: Television ja soittimen kytkentä

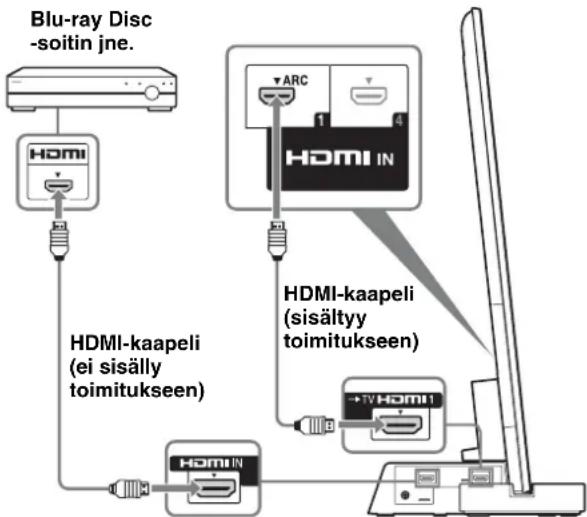

Kytke television HDMI IN 1 -liitäntä televisiojalustaan HDMI- kaapelilla.

Kun kytket Sony BRAVIA Sync -yhteensopivat laitteet HDMI-kaapeleilla, laitteiden käyttö helpottuu, kun kytket päälle HDMI-ohjaus -toiminnon televisiossa.

420
- Älä liitä tietokonetta HDMI:llä.
- Televisiojalusta tukee Audio Return Channel (ARC) -toimintoa. Jos kytket televisiojalustan ARC-yhteensopivan television HDMI IN 1 -liitäntään HDMI-kaapelilla, televisiota ei tarvitse kytkä televisiojalustaan optisella digitaalikaapelilla.
- Televisio on ARC-yhteensopiva, jos television HDMI-liitännän vieressä on kirjaimet "ARC". ARC-toiminto ei ole käytettävissä, vaikka kytkisit HDMI-kaapelin liitäntään, jos HDMI-liitäntä ei ole ARC-yhteensopiva.
- ARC-toiminto on käytettävissä vain silloin kun HDMIohjaus on kytketty päälle.

• HDMI-signaali välitetään television HDMI-liitäntään kytketystä laitteesta, vaikka televisiojalusta on kytketty pois päältä (aktiivinen valmiustila). Voit nauttia laitteen välittämästä kuvasta ja äänestä television kautta.

HDMI-liitäntää koskevia huomautuksia

• Käytä nopeaa HDMI-kaapelia. Jos käytät tavanomaista HDMI-kaapelia, 1080p-, Deep Colour- ja 3D-kuva ei ehkä näy oikein.
• Suosittelemme käyttämään valtuutettua HDMI-kaapelia.

• Tarkista kytketyn laitteen asetukset, jos kuva on heikkolaatuinen tai ääntä ei kuulu HDMI-kaapelilla kytketystä laitteesta.

• Kytketty laite voi vaimentaa HDMI-liitännän kautta välitettävät äänisignaalit (näytteenottotaajuus, bittipituus jne.).

• Ääni voi katketa, jos toistavan laitteen lähtevän äänisignaalin näytteenottotaajuutta tai kanavien lukumäärää vaihdetaan.
• Jos kytketty laite ei tue kopiointisuujausteknologiaa (HDCP), HDMI TV OUT -liitännästä lähtevässä kuvassa ja/tai äänessä voi olla häiriöitä tai niitä ei ehkä toisteta lainkaan.

Tarkista tällöin kytketyn laitteen tekniset tiedot.

• Emme suosittele HDMI-DVI-muunninkaapelin käyttöä.
• Tämä järjestelmä tukee Deep Colour-, x.v.Colour- ja 3D-siirtoa.

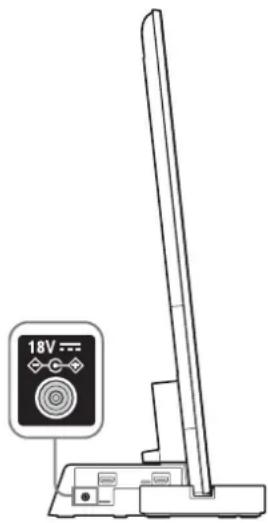

Vaihe 5: Virtajohdon kytkentä

Kytke kaikki laitteet ja televisio televisiojalustaan, ennen kun kytket televisiojalustan virtajohdon pistorasiaan.

- Kytke televisiojalusta pistorasiaan, josta pistoke on vaivattomasti irrotettavissa. Jos havaitset televisiojalustan toiminnassa jotain poikkeavaa, irrota verkkovirtapistoke välittömästi pistorasiasta.

Vaihe 6: Television asetusten määritys

①Valitse asetus "Päällä" kohdassa "HDMI-ohjaus".

Paina television kaukosäätimen HOME-painiketta ja tee seuraavat valinnat valikossa;

Asetukset > Muut tulot > HDMI-perusasetukset > HDMI-ohjaus > Päällä

②Valitse asetus "Äänijärjestelmä" valikossa "Kaiuttimet".

Paina television kaukosäätimen SYNC MENU-painiketta ja tee seuraavat valinnat valikossa; Kaiuttimet > Äänijärjestelmä

- Kun vaiheissa ① ja ② kuvatut asetukset on määritetty, Ⅰ (virta) merkkivalo palaa vihreänä.

• Näyttötilan valinta -tila

Television ääniasetukset synkronoidaan televisiojalustaan automaattisesti ja laite tukee Näyttötilan valinta -toimintoa, jonka avulla voit määrittää haluamasi äänen valittuun näyttötilaan.

Muuta ääntä muuttamalla television ääniasetuksia.

Näyttöllan varinla HDMI1 Autom. Onnet asetukset Einkuva Urbetu Musikki Antmaatto Digkuwet Peli Grafikke

- Asemointisäätö

Jos valitset television "Ulkoinen laiteohjaus" -asetukseksi "Päällä", televisiojalusta säätää äänenvoimakkuuden vasemman- ja oikeanpuoleisen kaiuttimen välisen tasapainon automaattisesti katselupaikan mukaan. (Television asetus) Jos haluat valita "Asemointisäätö"-asetuksen, paina HOME-painiketta ja valitse sitten 📁lärjestelmäasetukset > Asemointisäätö > haluamasi asetus.

Vianmääritys

Ääni

Ei ääntä:

• Tarkista HDMI-kaapelin kytkentä.
- Tarkista kohdan "HDMI-ohjaus" ja "Äänijärjestelmä" asetukset vaiheessa 6 (sivu 11).

Kuulokekäyttö:

• Valitse asetuksen "Äänijärjestelmä" tilalle asetus "Television kaiutin" kohdassa "Kaiuttimet".
  Käyttö television digitaalilähetyksen kaksoisäänellä:
• Ääntä ei voida ehkä vaihtaa lähetyksestä riippuen. Muuta television "Optinen lähtö" -asetus valinnasta "Autom." valintaan "PCM".

Kaksoisäänen käyttö ulkoisia laitteita käytettäessä:

- Jos äänen vaihto ei ole mahdollista, kytke ulkoisessa laitteessa äänen lähtöasetukseksi PCM.

Merkkivalo

Vaikka television virta on päällä, televisiojalustan I (virta) -merkkivalo ei pala:

• Tarkista, että virtasovittimen virtajohto on kytketty pistorasiaan.
  • Ota yhteys asiakastukeen.

Vilkkuva I (virta) -merkkivalo, punainen:

- Tuotteessa on ehkä toimintahäiriö. Tarkista, kuinka monta kertaa merkkivalo vilkkuu, ja ota yhteys Sony-huoltopalveluun.

Merkkivalo

①I (virta) -merkkivalo

Palaa seuraavasti:

Vihreä: Televisiojalustan virta on päällä. ("Äänijärjestelmä" on valittu kohdassa "Kaiuttimet".)

Pois: Televisiojalusta on valmiustilassa tai pois päältä.

②Äänen muodon merkkivalot

Merkkivalot palavat televisiojalustaan siirrettävän äänen muodosta riippuen.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

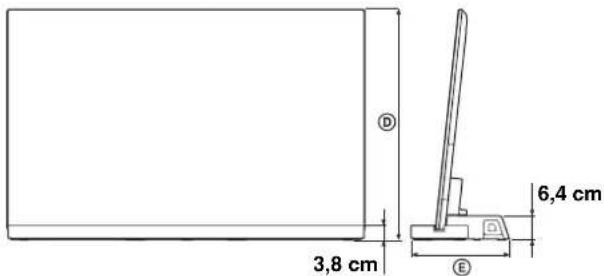

Tekniset tiedot

33,6 cm A B C

3,8 cm 6,4 cm E

		SU-B551S SU	B461S SU-B401S
Mitat: cm	A1	0,2 11,8 11,0
	B1	9,0 15,9 15,1
	C1	27,6 107,9 94,4
	D	55HX92x: 79,6	46HX92x: 68,6	-
		55HX82x: 79,8	46HX82x: 68,7	-
		55NX72x: 79,7	46NX72x: 68,7	40NX72x: 61,2
	E2	29,2 27,7 26,1
Jalustan paino:		6,3 kg	5,6 kg	4,9 kg

Vahvistinosa

Nimellisteho Etukaiuttimet: 10 W + 10 W,

(kanavakohtainen) 8 ohmia, 1 kHz, harmoninen särö alle 1%

Subwoofer: 20 W, 6 ohmia, 100 Hz, harmoninen särö alle 1%

HDMI-osa

Liitäntä HDMI™-liitin

Video-tulo-/ 720 × 480p (60 Hz) 16:9

-lähtöliitännät 1280 × 720p (60 Hz) 16:9

1920 × 1080i (60 Hz) 16:9

1280 × 720p (50 Hz) 16:9

720 (1440) × 480i (60 Hz) 4:3

720 (1440) × 480i (60 Hz) 16:9

720 (1440) × 576i (50 Hz) 4:3

720 (1440) × 576i (50 Hz) 16:9

1920 × 1080p (60 Hz) 16:9

720 × 576p (50 Hz) 16:9

1920 × 1080i (50 Hz) 16:9

1920× 1080p (50 Hz) 16:9

1920 × 1080p (24 Hz) 16:9

1920 × 1080p (30 Hz) 16:9

1280 × 720p (24 Hz) 16:9

1280 × 720p (30 Hz) 16:9

Deep Colour: 30-bittinen/36-bittinen

Video-tulo-/ 1280 × 720p@59,94/60 Hz

-lähtöliitännät (3D) Ruudunpakkaus

1920 × 1080i@59,94/60 Hz

Ruudunpakkaus

1920 × 1080i@59,94/60 Hz

Vierekkäin (puolikas)

1920 × 1080p@59,94/60 Hz

Vierekkäin (puolikas)

1280 × 720p@50 Hz

Ruudunpakkaus

1920 × 1080i@50 Hz

Ruudunpakkaus

1920 × 1080i@50 Hz

Vierekkäin (puolikas)

1920 × 1080p@50 Hz

Vierekkäin (puolikas)

1920 × 1080p@24 Hz

Ruudunpakkaus

Deep Colour: 30-bittinen/36-bittinen

Audio-tuloliitännät Lineaarinen PCM 2-/5.1-/7.1-kan.

Dolby Digital

DTS

Kukin kanava on yhteensopiva

taajuuksien 32, 44,1 ja 48 kHz kanssa.

Kaiuttimet

Etukaiutinyksikkö

Kaiutinjärjestelmä 2-tieratkaisu, 2 elementtiä,

bassorefleksikotelo

Kaiutinyksikkö Bassokaiutin: 30 × 100 mm,

kartiotyyppinen ×1

Diskanttikaiutin: 30 mm,

kartiotyyppinen

Subwoofer-yksikkö

Kaiutinjärjestelmä Subwoofer, bassorefleksikotelo

Kaiutinyksikkö 70 mm, kartiotyyppinen

Yleistä

Sähkövaatimukset 100–240 V, 50/60 Hz

Virrankulutus

Päällä: 12 W

Valmiustila: 0,7 W

• Virrankulutus valmiustilassa: 0,7 W
- Halogenoituja palonestoaineita ei ole käytetty määrätyissä piirilevyissä.
- Vahvistinyksikön yli 85% hyötysuhde saavutetaan täysin digitaalisella S-Master-vahvistimella.

Valmistaja pidättää itsellään oikeuden muuttaa laitteen rakennetta ja ominaisuuksia siitä erikseen ilmoittamatta.

Om sikkerhet
