SUFL61 - TV-taso SONY - Ilmainen käyttöohje ja opas

Tuotetyyppi	TV-kaluste lasihyllyillä
Merkki	Sony
Malli	SUFL61
Kokonaismitat (L x K x S)	1425 x 1451 x 616 mm (56 1/8 x 57 1/4 x 24 3/8 tuumaa)
Nettopaino	48 kg (105 lb 14 oz)
Hyllyn maksimikuormitus	48 kg (jaettu kokonaisuudelle)
Materiaalit	Teräs (runko ja pylväs), karkaistu lasi (hyllyt)
Yhteensopivat televisiot	Sony KDL-52X2000, KDL-46X2000, KDL-40X2000 (LCD 40-52 tuumaa)
Asennustyyppi	Jalustalla, suositellaan seinäkiinnitystä kaatumisen estämiseksi
Hyllyjen lukumäärä	2 lasihyllyä
Kokoonpanossa tarvittavat työkalut	Ristipääruuvimeisseli (suositeltu vääntömomentti 1,5 N·m)
Asennukseen tarvittavien henkilöiden lukumäärä	Vähintään 2 henkilöä
Television kiinnitys	Kiinnityskoukut ja tapit (mukana)
Turvallisuusohjeet	Älä ylitä kuormitusta, käytä tasaisella alustalla, kiinnitä seinään kaatumisen estämiseksi
Huolto ja puhdistus	Pehmeä ja kuiva liina, tarvittaessa mieto pesuaine; vältä liuottimia
Käyttöohje	Saatavilla ilmaiseksi ladattavana osoitteesta notice-facile.com

Usein kysytyt kysymykset - SUFL61 SONY

Mitkä televisiot ovat yhteensopivia Sony SUFL61 -telineen kanssa?

Teline on suunniteltu Sony LCD -televisioille sarjoista KDL-52X2000, KDL-46X2000 ja KDL-40X2000. Muiden mallien osalta katso käyttöohje.

Mikä on hyllyjen enimmäiskuormituskapasiteetti?

Enimmäiskuormitus on 48 kg (105 lb 14 oz) jaettuna molemmille hyllyille. Älä aseta laitteita, jotka ylittävät tämän rajan, lasin rikkoutumisen välttämiseksi.

Pitääkö teline kiinnittää seinään?

Kyllä, on erittäin suositeltavaa käyttää vahvaa köyttä tai ketjua seinätuella kaatumisen estämiseksi, erityisesti raskaan television kanssa.

Kuinka monta henkilöä tarvitaan asennukseen?

Asennus on suoritettava vähintään kahden henkilön toimesta huonekalun ja television painon ja koon vuoksi.

Kuinka puhdistaa lasihyllyt?

Käytä pehmeää ja kuivaa liinaa. Pinttyneille tahroille hieman laimennettua pesuainetta kostutettua liinaa. Älä käytä liuottimia, kuten tinneriä tai bensiiniä.

Mitä työkaluja toimitetaan telineen mukana?

Sarja sisältää ruuveja, koukkuja, hyllytukia ja kiinnitystappeja. Ristipääruuvimeisseli tarvitaan (ei sisälly).

Voinko käyttää telinettä toisen merkin television kanssa?

Teline on testattu vain luetelluille Sony-televisioille. Käyttö muiden laitteiden kanssa voi aiheuttaa epävakautta ja loukkaantumisriskin.

Toimitetaanko huonekalu koottuna?

Ei, huonekalu toimitetaan sarjana ja vaatii kokoamisen ohjeiden mukaisesti.

Mitä tehdä, jos lasihylly särkyy?

Karkaistu lasi voi särkyä pieniksi palasiksi. Vaihda se vain alkuperäiseen Sony-osaan. Vältä kävelemistä sirpaleiden päällä.

Kuinka kiinnittää televisio telineeseen?

Kiinnitä koukut television taakse, työnnä ne keskipylvään reikiin ja lukitse kiinnitystapeilla. Kiristä ruuvit vääntömomenttiin 1,5 N·m.

KÄYTTÖOHJE SUFL61 SONY

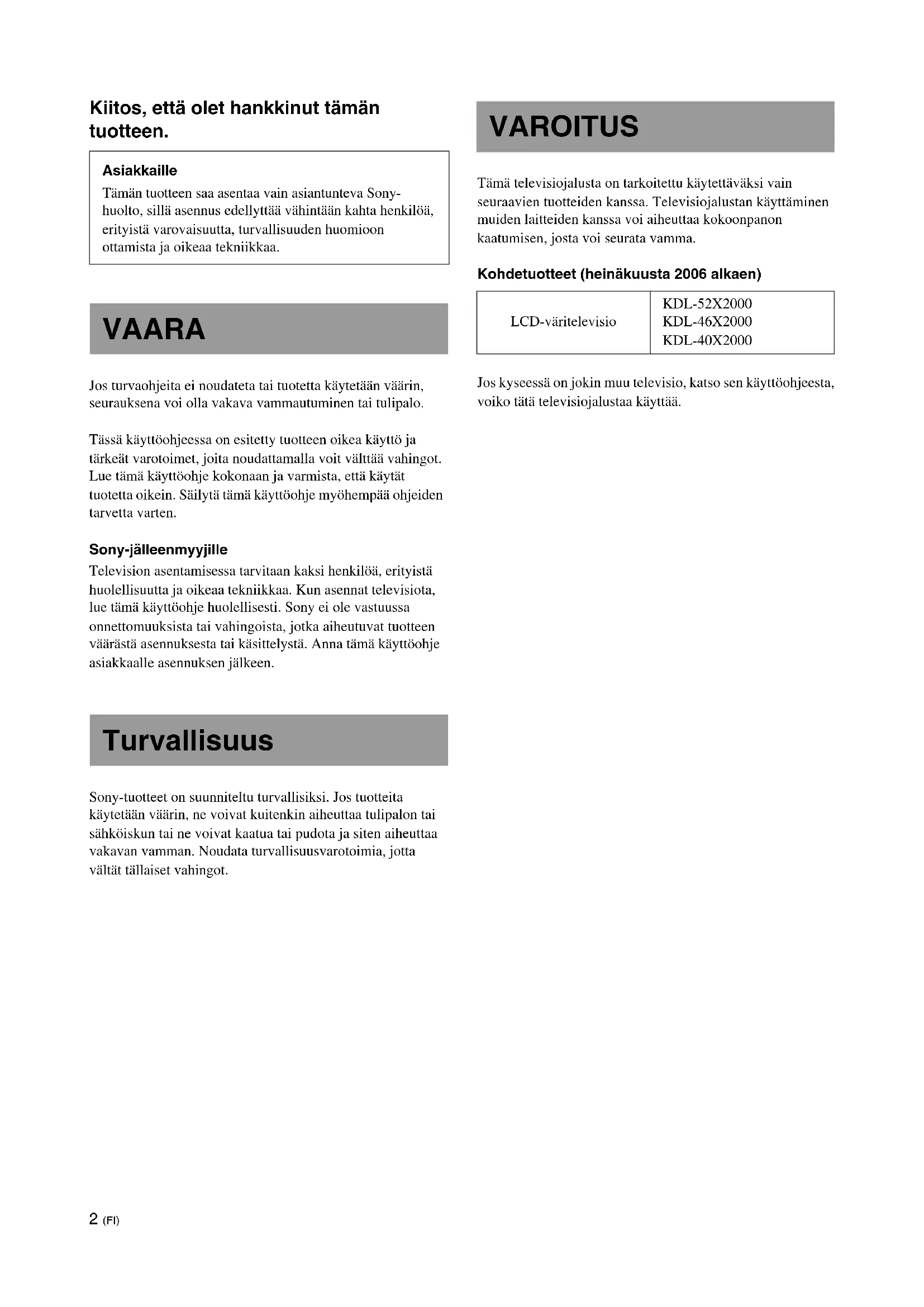

Kiitos, että olet hankkinut tämän tuotteen.

Asiakkaille

Tämän tuotteen saa asentaa vain asiantunteva Sony-huolto, sillä asennus edellyttää vähintään kahta henkilöä, erityistä varovaisuutta, turvallisuuden huomioon ottamista ja oikeaa tekniikkaa.

VAARA

Jos turvaohjeita ei noudateta tai tuotetta käytetään väärin, seurauksena voi olla vakava vammautuminen tai tulipalo.

Tässä käyttöohjeessa on esitetty tuotteen oikea käyttö ja tärkeät varotoimet, joita noudattamalla voit välttää vahingot. Lue tämä käyttöohje kokonaan ja varmista, että käytät tuotetta oikein. Säilytä tämä käyttöohje myöhempää ohjeiden tarvetta varten.

Sony-jälleenmyyjille

Television asentamisessa tarvitaan kaksi henkilöä, erityistä huolellisuutta ja oikeaa tekniikkaa. Kun asennat televisiota, lue tämä käyttöohje huolellisesti. Sony ei ole vastuussa onnettomuuksista tai vahingoista, jotka aiheutuvat tuotteen väärästä asennuksesta tai käsittelystä. Anna tämä käyttöohje asiakkaalle asennuksen jälkeen.

Turvallisuus

Sony-tuotteet on suunniteltu turvallisiksi. Jos tuotteita käytetään väärin, ne voivat kuitenkin aiheuttaa tulipalon tai sähköiskun tai ne voivat kaatua tai pudota ja siten aiheuttaa vakavan vamman. Noudata turvallisuusvarotoimia, jotta vältät tällaiset vahingot.

VAROITUS

Tämä televisiojalusta on tarkoitettu käytettäväksi vain seuraavien tuotteiden kanssa. Televisiojalustan käyttäminen muiden laitteiden kanssa voi aiheuttaa kokoonpanon kaatumisen, josta voi seurata vamma.

Kohdetuotteet (heinäkuusta 2006 alkaen)

LCD-väritelevisio	KDL-52X2000
	KDL-46X2000
	KDL-40X2000

Jos kyseessä on jokin muu televisio, katso sen käyttöohjeesta, voiko tätä televisiojalustaa käyttää.

VAARA

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla vakava vamma tai hengenvaara tulipalon, sähköiskun tai tuotteen kaatumisen tai putoamisen vuoksi.

Tämän tuotteen saa asentaa vain asiantunteva Sony-huolto.

Jos asiantuntematon henkilö suorittaa asennuksen, voi seurata vakava vammautuminen, sillä televisio ja televisiojalusta ovat erittäin painavia.

Varmista, ettei televisionjalusta pääse kaatumaan.

Muutoin televisio voi kaatua ja aiheuttaa vamman. Ankkuroit television seinään, pylvääseen tms., jotta se ei pääse kaatumaan.

Varmista, että asennat televisionjalustan tukevalle ja suoralle lattialle.

Asenna televisiojalusta niin, ettei se kallistu mihinkään suuntaan. Muutoin televisiojalusta voi kaatua tai televisio pudota. Tämä voi aiheuttaa vamman.

Jos asennat televisionjalustan pehmeälle pinnalle, esimerkiksi matolle, aseta asennuskohtaan ensin sopiva levy.

Älä käytä murtunutta televisionjalustaa.

Älä käytä televisiojalustaa, jos siihen ilmaantuu murtuma.

Lasi voi rikkoutua ja televisio pudota tai televisiojalusta kaatua. Tämä voi

aiheuttaa vamman.

Murtunut televisiojalusta

Älä nojaa televisioon äläkä roiku siitä, kun se on asennettu televisionjalustaan.

Televisiojalusta voi kaatua tai televisio pudota ja aiheuttaa vakavan vamman tai hengenvaaran.

Älä anna lasten kiivetä televisiojalustalle tai ryömiä hyllyjen väliin.

Jos lapsi kiipeää televisiojalustalle tai menee hyllyjen väliin, seurauksena voi olla vakava vamma tai hengenvaara lasin särkymisen, televisiojalustan kaatumisen tai television putoamisen vuoksi.

Älä astu televisiojalustan päälle.

Voit kaatua tai rikkoa lasin, jolloin seurauksena voi olla vamma.

Älä peitä television tuuletusaukkoa.

Jos peität tuuletusaukon (esimerkiksi liinalla), laitteen sisäosat voivat kuumentua ja aiheuttaa tulipalon.

Varmista, ettei verkkovirtajohto tai liitäntäkaapeli jää puristuksiin.

• Varmista, ettei verkkovirtajohto tai liitäntäkaapeli jää puristuksiin, kun asennat television televisiojalustaan. Jos verkkovirtajohto tai liitäntäkaapeli vahingoittuu, seurauksena voi olla tulipalo tai sähköisku.
• Varo astumasta

verkkovirtajohdon tai liitäntäkaapelin päälle, kun kannat televisiojalustaa. Muutoin verkkovirtajohto tai liitäntäkaapeli voi vahingoittua ja aiheuttaa tulipalon tai sähköiskun.

Varo kompastumasta verkkovirtajohtoon tai liitäntäkaapeleihin.

Voit kaatua tai televisiojalusta voi mennä rikki, jolloin seurauksena voi olla vamma.

Älä siirrä televisiojalustaa, kun siihen on kiinnitetty televisio tai kun sen sisällä on kytkettyjä laitteita.

Jos siirrät televisiojalustaa, kun siihen on kiinnitetty televisio, voit satuttaa selkäsi tai televisiojalusta voi kaatua ja aiheuttaa vakavan vamman.

Televisiojalustassa mahdollisesti olevat kytketyt laitteet voivat myös pudota, jolloin lasihylly voi rikkoutua tai seurauksena voi olla muita omaisuusvahinkoja.

VAROITUS

Jos seuraavassa olevia varotoimia ei noudateta, on olemassa vammautumisen tai omaisuusvahingon vaara.

Tähän televisiojalustaan saa asentaa vain mainitun kohdetuotteen.

Tämä televisiojalusta on tarkoitettu käytettäväksi vain mainittujen kohdetuotteiden kanssa. Jos asennat muun laitteen kuin mainitun kohdetuotteen, tuote voi pudota tai rikkoutua ja aiheuttaa vamman. - Älä aseta televisiojalustalle siihen kuulumattomia esineitä, kuten maljakkoja tai ruukkuja. - Älä tee televisiojalustaan muutoksia. - Älä aseta televisiojalustan päälle kuumia esineitä. Kuumuus voi vahingoittaa televisiojalustan pintaa. - Älä aseta televisiojalustalle mitään, mikä voi vahingoittaa lasia.

Kiinnitä televisio hyvin.

Kiinnitä televisio televisiojalustaan tähän tarkoitukseen varatuilla ankkurointikiinnittimillä. Jos televisiota ei kiinnitetä hyvin, se voi pudota tai televisiojalusta voi kaatua, mistä voi olla seurauksena vamma.

Älä kohdista lasiin painoa äläkä altista sitä iskuille.

Älä paina televisiojalustaa käsilläsi, kun asennat televisiota. Vältä kolhimasta televisiojalustaa kovilla esineillä, esimerkiksi ruuvitaltalla. Lasi voi murtua ja aiheuttaa vamman.

Televisiojalustaa kannettaessa

Jos henkilö yrittää yksinään siirtää televisiojalustaa tai jos ohjeita ei noudateta, seurauksena voi olla vamma. Noudata alla olevia ohjeita vammojen välttämiseksi.

• Televisiojalustan kantamiseen tarvitaan vähintään kaksi ihmistä ja televisiojalustasta on ennen kantamista irrotettava televisio, kytketyt laitteet ja lasihyllyt.
• Älä raahaa televisiojalustaa. Televisiojalustan pohjan osat voivat irrota ja vahingoittaa lattiaa.
• Varo jättämästä käsiäsi tai jalkojasi puristuksiin pohjalevyn alle.
• Älä tartu lasihyllyyn, kun kannat televisiojalustaa.

Suojaa lasi iskuilta.

Tämä televisiojalusta on valmistettu karkaistusta lasista, mutta varovaisuutta on noudatettava.

Jos lasi rikkoutuu, lasinsirpaleet voivat aiheuttaa vammoja, joten noudata seuraavia varotoimia.

• Älä lyö lasia äläkä pudota lasille teräviä esineitä. Suojaa lasi iskuilta.
• Älä naarmuta tai painele lasia terävillä esineillä. Vältä kolhimasta lasin reunoja kovilla esineillä, esimerkiksi pölynimurilla.

Huomautus kantokyvystä

Älä aseta hyllyille mitään esineitä, joiden paino ylittää kuvissa esitetyt kunkin hyllyn kantokyvyn enimmäisrajat. Muutoin hyllyt voivat särkyä.

SU-FL61: 48 kg

Asennusta koskevia huomautuksia

• Kun kokoat televisionjalustaa, aseta pakkausmateriaalit lattialle, jotta lattia ei vahingoittuisi.
• Asenna televisiojalusta tukevalle ja suoralle lattialle. Varmista, ettei televisiojalustaa asenneta vinoon tai kallistuneeseen asentoon. Tämän välttämiseksi noudata seuraavia ohjeita.
• Jos asennat televisiojalustan pehmeälle pinnalle, esimerkiksi matolle, aseta asennuskohtaan ensin sopiva levy.
• Älä asenna televisiojalustaa lämmityslaitteen lähelle tai paikkaan, jossa se on alttiina suoralle auringonvalolle.
• Älä asenna television jalustaa kuumaan tai kosteaan paikkaan tai ulos.

Käyttöä koskeva huomautus

Pyyhi televisiojalusta aika ajoin puhtaaksi kuivalla, pehmeällä liinalla. Pinttyneet tahrat voi poistaa liinalla, jota on hieman kostutettu laimennetulla pesuaineliuoksella. Pyyhi alue lopuksi kuivalla, pehmeällä liinalla. Älä käytä puhdistuksessa mitään liuottimia, kuten tinneriä tai bensiiniä, sillä ne voivat vahingoittaa televisiojalustan pintaa.

Sony-jälleenmyyjille

Lue edellä kuvatut turvaohjeet huolellisesti ja kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, kunnossapidon, tarkastuksen ja korjauksen aikana.

Varmista, että asennustyöhön osallistuu vähintään kaksi henkilöä.

Varmista, että vähintään kaksi henkilöä asentaa television televisionjalustaan. Jos yksi henkilö suorittaa asennuksen, seurauksena voi olla onnettomuus tai vamma. Pidä lapset poissa asennusalueelta asennuksen aikana.

Kokoa televisionjalusta turvallisesti ohjeiden mukaan.

Jos jotakin ruuvia ei ole kiristetty kunnolla tai se putoaa pois, televisiojalusta voi kaatua. Tästä voi olla seurauksena vahinko tai vamma.

Varo vahingoittamasta käsiäsi tai sormiasi asennuksen aikana.

Varo jättämästä sormiasi tai käsiäsi puristuksiin televisionjalustan kokoonpanon ja television asennuksen aikana.

Asenna televisio turvallisesti ohjeiden mukaan.

Kiristä ruuvit. Jos televisiota ei kiinnitetä hyvin, se saattaa pudota ja aiheuttaa vamman.

Tarkasta osat

Nimi Määrä
Runko	1
Keskuspylväss	1
Lasihylly	2
Lasihyllyn pidike	8
Kiinnike	4
Kiinnikkeen ruuvi (+PSW5 × L16)	4
Ruuvi (+PSW5 × L25)	4
Ankkurointikiinnitin 2

Varmista, että käytettävissä on ruuvien kokoa vastaava ristipääruuvitaltta, ennen kuin aloitat kokoamisen.

Kokoa television jalusta

VAARA

Jos verkkovirtajohto jää osien alle tai väliin, seurauksena voi olla oikosulku tai sähköisku. Jos kompastut verkkovirtajohtoon tai liitäntäkaapeliin, televisiojalusta voi kaatua ja aiheuttaa vamman.

Aseta televisiojalusta television lopulliseen paikkaan, ennen kuin alat asentaa televisiota.

Televisio on painava, joten on tärkeää, että valitset asennuspaikan ja lasket televisiojalustan alas ennen television asennusta.

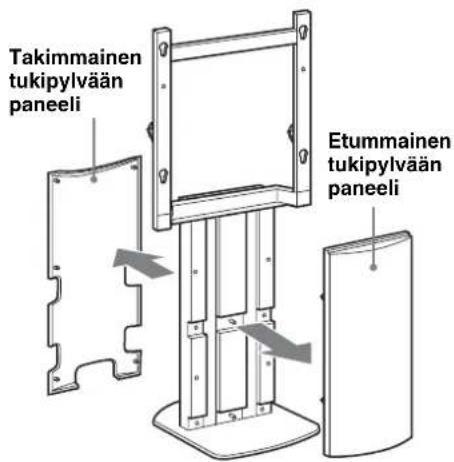

1 Irrota keskuspylväästä etummainen ja takimmainen tukipylvään paneeli.

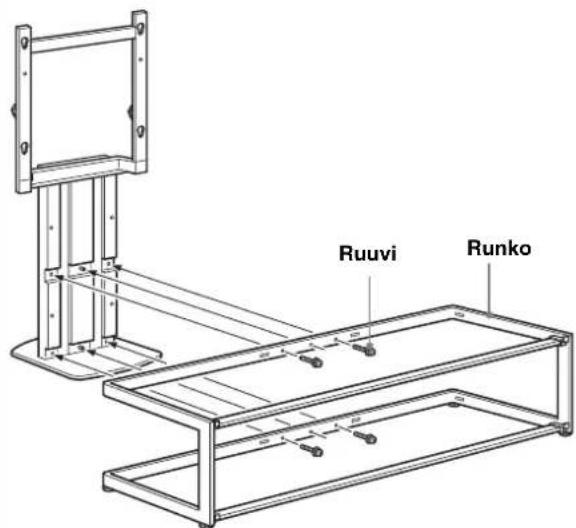

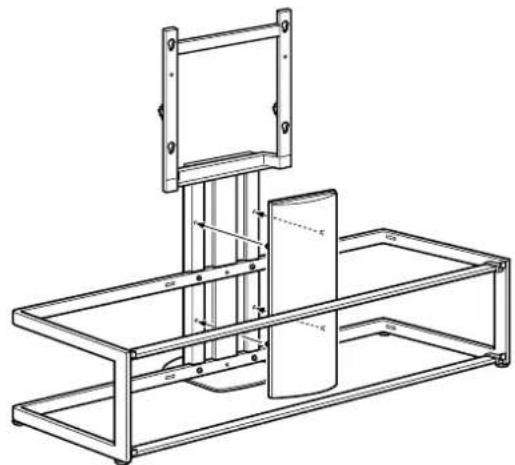

2 Kiinnitä keskuspylväs runkoon.

Kiinnitä keskuspylväs runkoon neljällä toimitetulla ruuvilla.

Huomautuksia

Varmista, että televisiojalustan kokoamiseen osallistuu vähintään kaksi henkilöä. Kiinnitä keskuspylväs löyhästi runkoon neljällä toimitetulla ruuvilla ja kiristä sitten ruuveja riittävästi. Jos kiristät ruuveja sähkökäyttöisellä ruuvinvääntimellä, valitse kiristysvoiman asetukseksi noin 1,5 N·m (15 Kgf·cm).

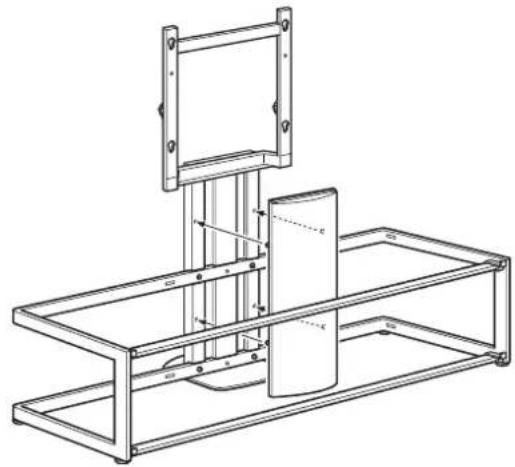

3 Kiinnitä etummainen tukipylvään paneeli kuvan osoittamalla tavalla.

Huomautus

Tarkista, että kaikki neljä ruuvia ovat riittävän kireällä ennen kuin kiinnität tukipylvääseen etummaisen paneelin.

Asenna televisio

1 Valmistaudu television asennukseen.

Irrota pöytäteline (jos kiinnitetty) ja poista kaksi ruuvia television takapaneelista. Lisätietoja on television mukana tulleessa lehtisessä.

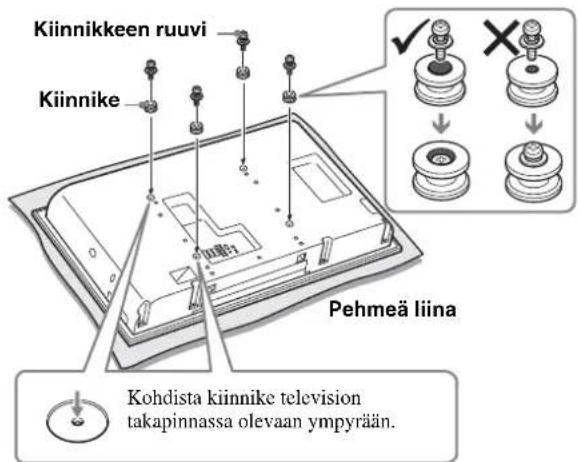

2 Kiinnitä toimitetut neljä kiinnikettä television takaosaan.

Aseta televisio kuvaruutu alaspäin vakaalle, liinalla peitetylle työtasolle.

Kiinnitä toimitetut neljä kiinnikettä neljällä toimitetulla kiinnikkeen ruuvilla.

Huomautuksia

Jos kiristät ruuveja sähkökäyttöisellä ruuvinvääntimellä, valitse kiristysvoiman asetukseksi noin 2N· m {20 Kgf.cm}. - Älä käytä muita ruuveja kuin tuotteen mukana toimitettuja (+PSW5 × L16), kun kiinnität kiinnikkeitä.

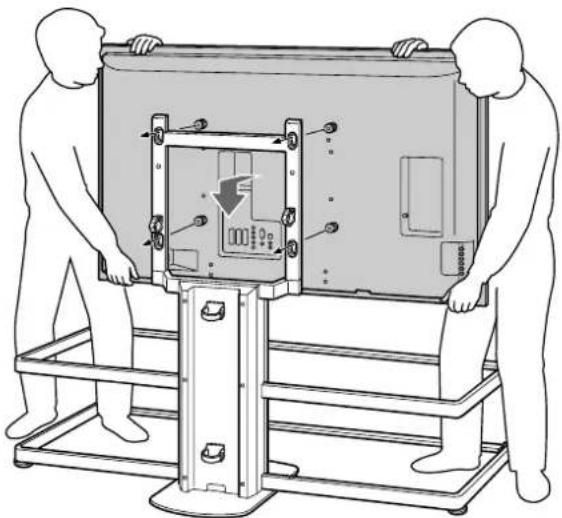

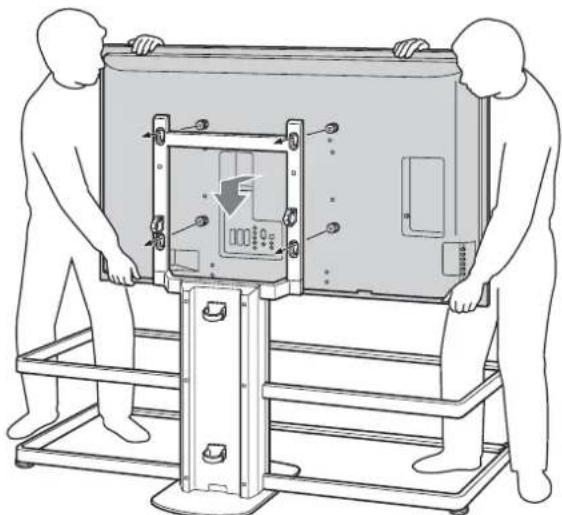

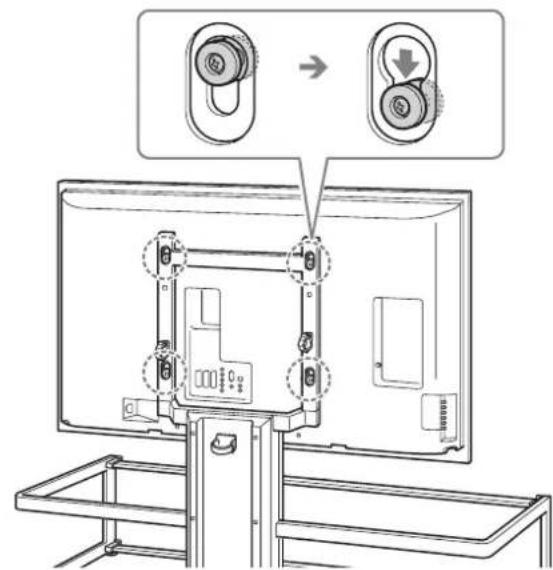

3 Kiinnitä televisio televisiojalustaan.

Pidä televisiosta kiinni alla näytetyllä tavalla ja aseta television takaosassa olevat neljä koukkua keskuspylvään reikien yläosaan. Tarkista, että kaikki neljä koukkua ovat hyvin paikallaan neljässä reiässä.

Huomautus

Varo, ettei televisiojalusta kaadu, kun kiinnität television televisiojalustaan.

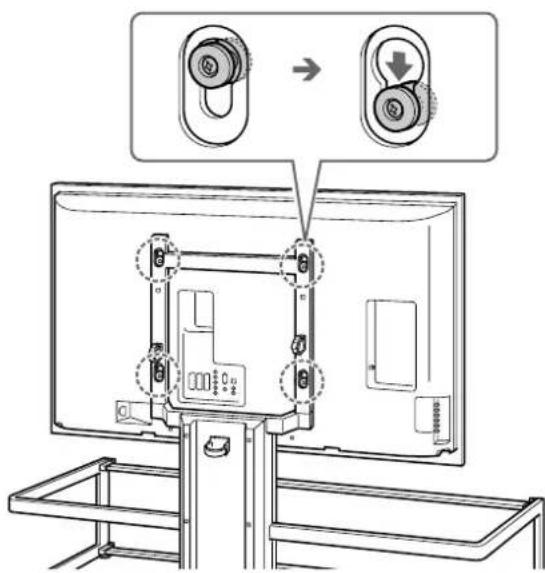

Työnnä televisiota kohtisuoraan alaspäin, jolloin koukut kiinnittyvät televisiojalustaan näytetyllä tavalla.

Huomautuksia

Varmista, että koukut ovat hyvin kiinni reikien alaosassa, ja tarkista sitten, että televisio on vaakatasossa. - Varo liikuttamasta televisiojalustaa, kun kiinnität televisiota.

4

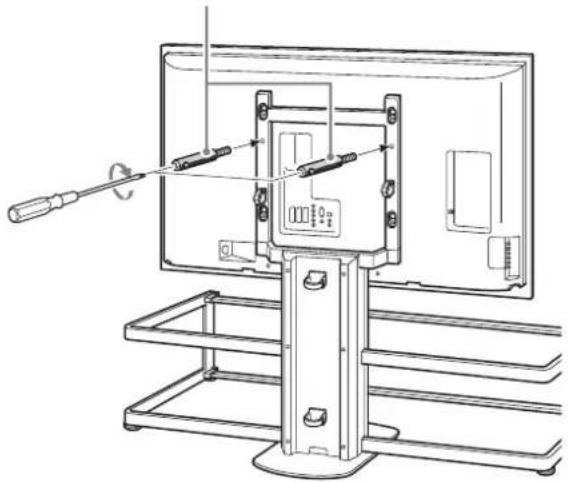

Kiinnitä televisio jalustaan tähän tarkoitukseen varatuilla ankkurointikiinnittimillä.

Muista kiristää kiinnittimet ruuvitaltalla.

Ankkurointikiinnitin

Huomautuksia

• Jos ankkurointikiinnittimiä ei käytetä television kiinnittämiseen, televisio voi pudota ja aiheuttaa vamman. Jos kiristät ruuveja sähkökäyttöisellä ruuvinvääntimellä, valitse kiristysvoiman asetukseksi noin 1,5 N·m {15 Kgf·cm}.

Kiinnitä lasihyllyt

1

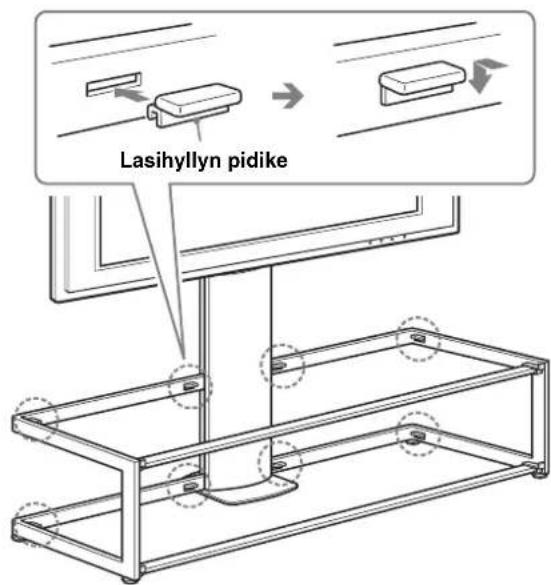

Kiinnitä kahdeksan lasihyllyn pidikettä runkoon.

Huomautus

Aseta lasihyllyn pidikkeet rungon reikiin tarkistamalla samalla, että ne ovat suorassa ja vaakatasossa.

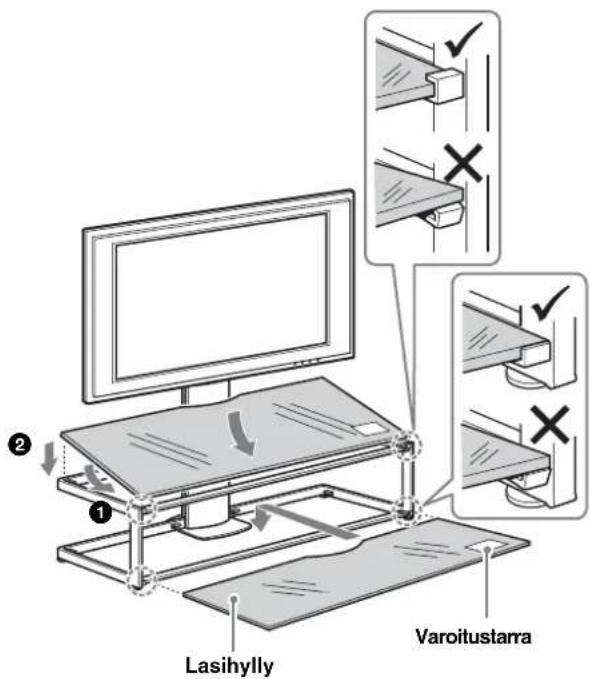

2 Asenna ensin alempi lasihylly ja sen jälkeen ylempi.

Huomautuksia

• Varo jättämästä sormiasi rungon ja lasihyllyjen väliin, kun asennat lasihyllyjä.
• Aseta lasihylly paikalleen vasta, kun televisio on asennettu televisiojalustaan - muussa tapauksessa voit vahingossa asennuksen aikana kolhaista lasia televisiolla, jolloin seurauksena voi olla tuotteen vahingoittuminen tai vamma.
• Aseta lasihyllyt televisionjalustaan siten, että "varoitustarra" on oikealla kuten kuvassa on osoitettu.

Kytke kaapelit

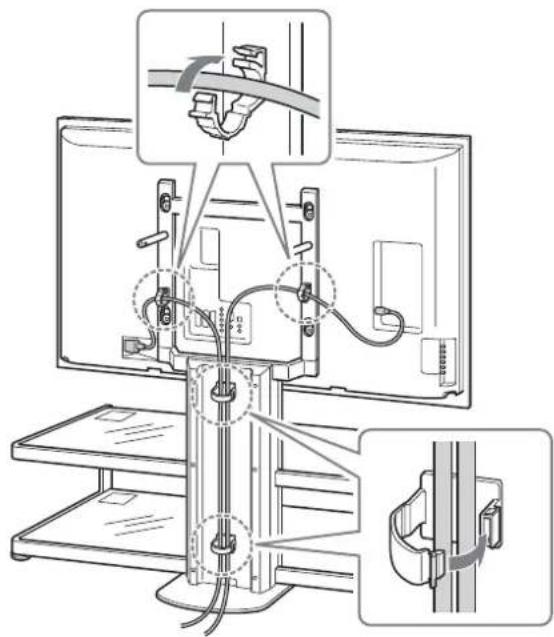

1 Kytke verkkovirtajohto ja liitäntäkaapelit television.

Kiinnitä kaapelit ja vie ne kaapelipidikkeiden kautta alas keskuspylvään takaosaan.

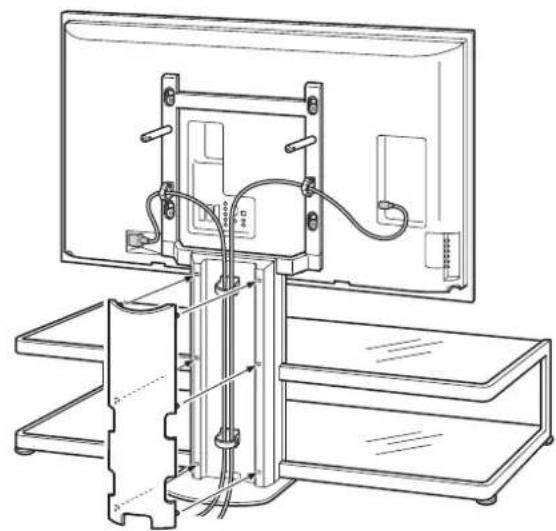

2 Kiinnitä takimmainen tukipylvään paneeli.

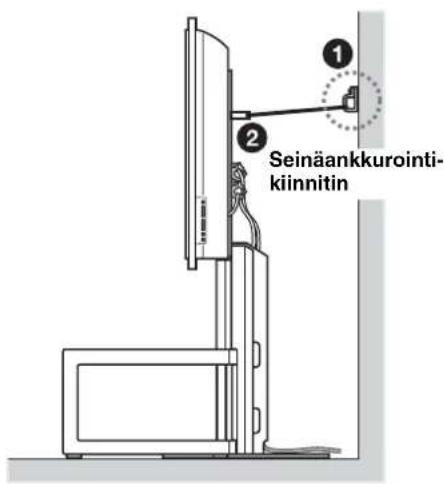

Varotoimet kaatumisen estämiseksi

VAARA

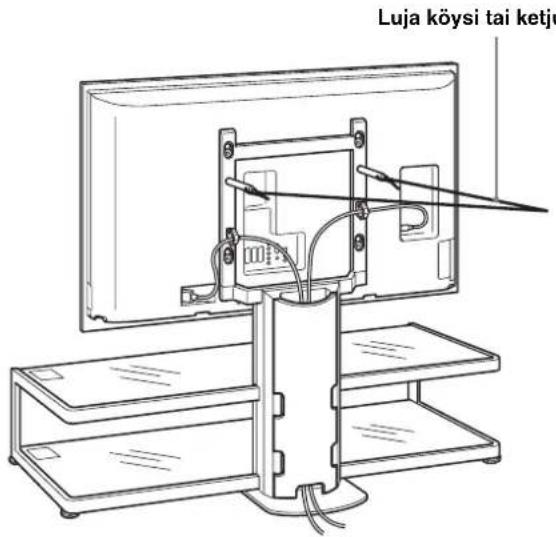

Varmista, ettei televisiojalusta pääse kaatumaan - muutoin televisio voi kaatuessaan aiheuttaa vamman. Ankkuroi televisio seinään, pylvääseen tms.

Hanki tätä tarkoitusta varten luja köysi tai ketju ja seinäankkurointikiinnikkeet.

Kiinnitä seinäankkurointikiinnike kestävään seinään tai pylvääseen. Pujota köysi tai ketju kummankin ankkurointikiinnikkeen reiän läpi ja kiristä köyden tai ketjun toinen pää seinäankkurointikiinnikkeeseen.

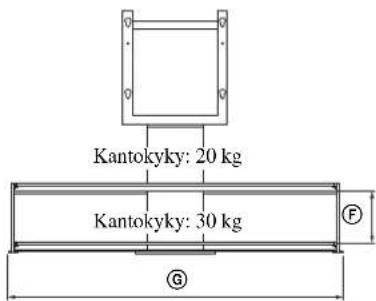

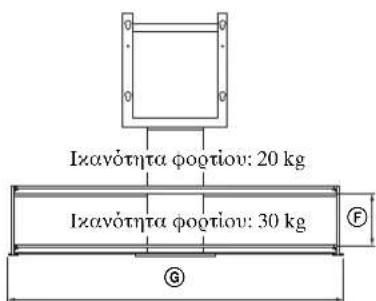

Tekniset tiedot

Huomautus kantokyvystä

Älä aseta lasihyllylle laitetta, joka ylittää sen kantokyvyn, koska muuten hylly voi rikkoutua ja aiheuttaa vamman.

Mitat: mm	A	1 393
	B	1 425
	C	616
	D	419
	E	462
	F	220
	G	1 451
	H	1 045
	I	297
Paino:		48

Valmistaja pidättää itsellään oikeuden muuttaa laitteen mallia ja ominaisuuksia ilman erillistä ilmoitusta.

Tekniset ominaisuudet

ioms	ioms
###	1
###	1
###	2
###	8
###	4
###	4
###	4
###	2

au 2 auunnnn 2 In 4 nnnnnaa nn nnnnnae - u a 1.5 N.m (15 Kgf.cm)

3 1nnnnnnae n nnnaaennn

2

naunnnnannnnnnnnnnnnnnnnn 4

n

1

nannnnnnaaennnnn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn nn

2 nraan nn

yannnnn nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

2

• 2 N.m (20 Kgf.cm)
• 1000000000000000000000000000000000000000000000000000000000000000000000000

3 nssnnn nn

1 1

2 avin

• 1.5 N·m (15 kgf·cm)

y 2 - 1
