SUFL61 - Mueble de televisión SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mueble TV con estantes de vidrio
Marca	Sony
Modelo	SUFL61
Dimensiones totales (An x Al x Pr)	1425 x 1451 x 616 mm (56 1/8 x 57 1/4 x 24 3/8 pulgadas)
Peso neto	48 kg (105 lb 14 oz)
Carga máxima por estante	48 kg (distribuido en el conjunto)
Materiales	Acero (estructura y pilar), vidrio templado (estantes)
Televisores compatibles	Sony KDL-52X2000, KDL-46X2000, KDL-40X2000 (LCD 40-52 pulgadas)
Tipo de montaje	Sobre base, con fijación mural antivuelco recomendada
Número de estantes	2 estantes de vidrio
Herramientas necesarias para el montaje	Destornillador de estrella (par recomendado 1,5 N·m)
Número de personas para la instalación	2 personas como mínimo
Fijación del televisor	Ganchos y espigas de fijación (incluidos)
Instrucciones de seguridad	No exceder la carga, usar sobre superficie plana, fijar a la pared para evitar vuelco
Mantenimiento y limpieza	Paño suave y seco, detergente suave si es necesario; evitar disolventes
Manual de instrucciones	Disponible para descarga gratuita en notice-facile.com

Preguntas frecuentes - SUFL61 SONY

¿Qué televisores son compatibles con el soporte Sony SUFL61?

El soporte está diseñado para los televisores Sony LCD de las series KDL-52X2000, KDL-46X2000 y KDL-40X2000. Para otros modelos, consulte el manual.

¿Cuál es la capacidad de carga máxima de los estantes?

La carga máxima total es de 48 kg (105 lb 14 oz) distribuidos en los dos estantes. No coloque equipos que excedan este límite para evitar la rotura del vidrio.

¿Es necesario fijar el soporte a la pared?

Sí, se recomienda encarecidamente utilizar una cuerda o cadena resistente con un soporte de pared para evitar el vuelco, especialmente con un televisor pesado.

¿Cuántas personas se necesitan para la instalación?

La instalación debe ser realizada por al menos dos personas debido al peso y tamaño del mueble y del televisor.

¿Cómo limpiar los estantes de vidrio?

Use un paño suave y seco. Para manchas difíciles, un paño ligeramente humedecido con detergente diluido. No use disolventes como el diluyente o la gasolina.

¿Qué herramientas se incluyen con el soporte?

El kit incluye tornillos, ganchos, soportes de estante y espigas de fijación. Se necesita un destornillador de estrella (no incluido).

¿Puedo usar el soporte con un televisor de otra marca?

El soporte está probado solo para los televisores Sony listados. El uso con otros dispositivos puede causar inestabilidad y riesgo de lesiones.

¿El mueble se entrega montado?

No, el mueble se entrega en kit y requiere montaje según las instrucciones proporcionadas en el manual.

¿Qué hacer si se rompe un estante de vidrio?

El vidrio templado puede romperse en pequeños trozos. Reemplácelo solo con una pieza original Sony. Evite pisar los fragmentos.

¿Cómo fijar el televisor al soporte?

Fije los ganchos en la parte posterior del televisor, insértelos en los orificios del pilar central, luego bloquee con las espigas de fijación. Apriete los tornillos con un par de 1,5 N·m.

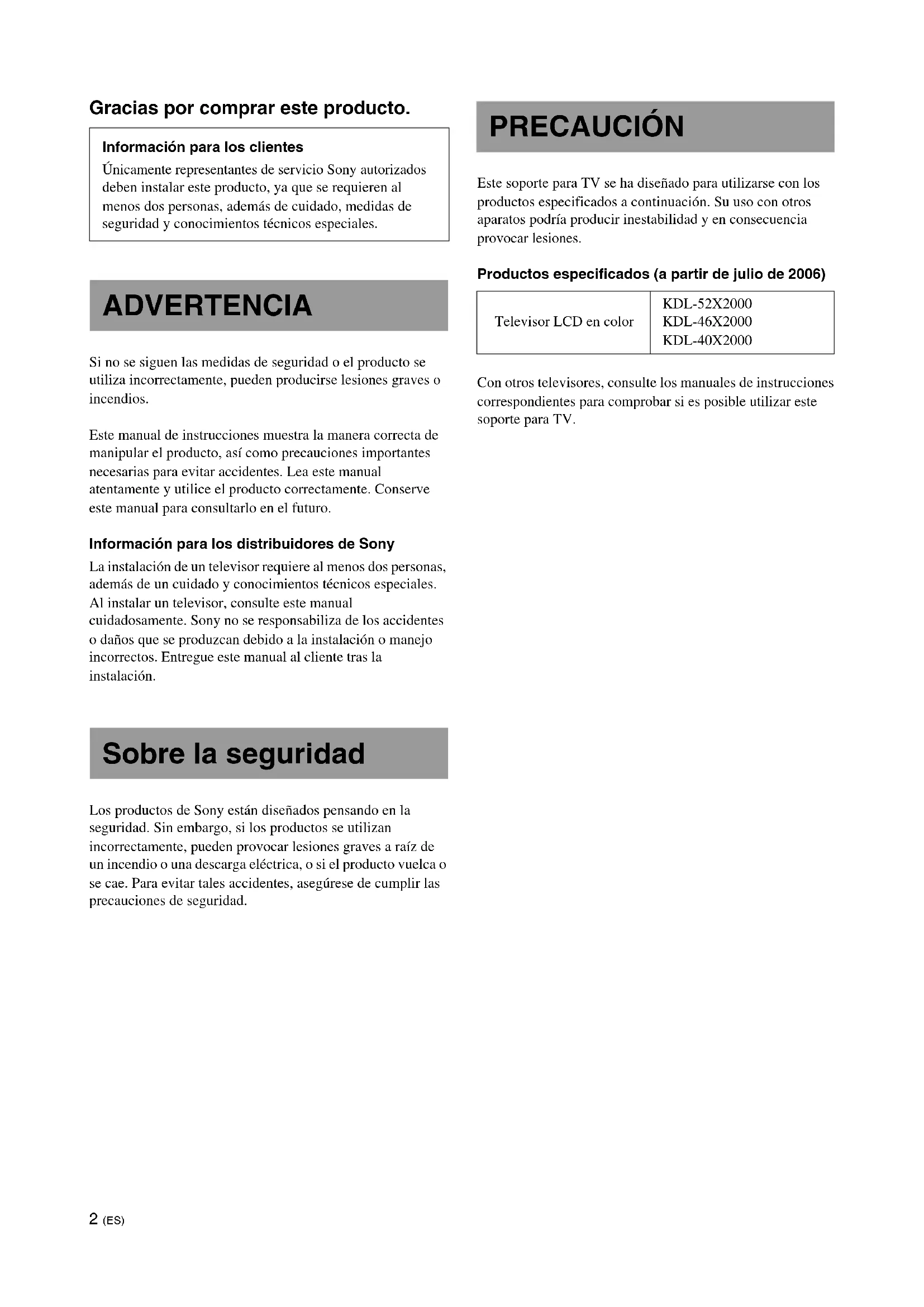

MANUAL DE USUARIO SUFL61 SONY

Gracias por comprar este producto.

Información para los pacientes

Únicamente representantes de servicio Sony autorizados deben instalar este producto, ya que se requieren al menos dos personas, además de cuidado, medidas de seguridad y conocimientos técnicos especiales.

ADVERTENCIA

Si no se siguen las medidas de seguridad o el producto se utiliza incorrectamente, pueden producirse lesiones graves o incendios.

Este manual de instrucciones muestra la forma correcta de manipular el producto, así como precauciones importantes necesarias para evitar accidentes. Lea este manual atentamente y utilice el producto correctamente. Conserve este manual para consultarlo en el futuro.

Información para los distribuidores de Sony

La instalación de un televisor requiere al menos dos personas, además de un cuidado y conocimientos técnicos especiales. Al instalar un televisor, consulte este manual cuidadosamente. Sony no se responsabiliza de los accidentes o daños que se produzcan debido a una instalación o manejo incorrectos. Entregue este manual al cliente tras la instalación.

Sobre la seguridad

Los productos de Sony están diseñados pensando en la seguridad. Sin embargo, si los productos se instalan incorrectamente, pueden producirse incendios o descargas eléctricas, o el producto puede volcarse o caerse. Para evitar tales accidentes, asegúrese de cumplir las precauciones de seguridad.

PRECAUCIÓN

Este soporte para TV se ha diseñado para utilizarse con los productos especializados a continuación. Su uso con otros aparatos podría producir inestabilidad y en consecuencia provocar lesiones.

Productos especializados (a partir de julio de 2006)

Televisor LCD en color

KDL-52X2000

KDL-46X2000

KDL-40X2000

Para otros televisores, consulte los manuales de instrucciones correspondientes para comprobar si es posible utilizar este soporte para TV.

ADVERTENCIA

Si no se tienen en cuenta las precauciones siguientes, podrían producirse lesiones graves o incluso la muerte a raíz de un incendio o una descarga eléctrica, o si el producto vuelca o se cae.

Únicamente representantes de servicio Sony autorizados deben instalar este producto.

Si personas no autorizadas llevan a cabo la instalación, podrían producirse heridas graves, ya que el soporte para TV y el televisor son muy pesados.

Tome las debidas precauciones para evitar que el soporte para TV se vuelque.

De lo contrario, el televisor podría volcarse y provocar lesiones. Fije el televisor a una pared, pilar, etc., para evitar que se vuelque.

Asegúrese de instalar el soporte para TV en una superficie plana y sólida.

No instale el soporte para TV de modo que se incline en cualquier dirección. En caso contrario, el soporte para TV podría volcarse o el televisor podría caer. Esto podría provocar daños personales.

Si instala el soporte para TV en una superficie blanda, como un tapete o una alfombra, cubra primero dicha zona con un panel.

No utilice un soporte para TV dañado.

No utilice el soporte para TV si presenta fisuras.

El cristal podría romperse y el televisor podría caerse, o bien el soporte para TV podría volcarse. Esto podría provocar daños personales.

Soporte para TV dañado

No se apoye en el televisor ni se cuelgue de él mientras se encuentre fijado al soporte para TV.

Podría volcarse el soporte para TV o caerse el televisor y provocar lesiones graves o la muerte.

No permita que los niños se suban en el soporte para TV ni que gateen por las repisas.

Si se suben niños encima del soporte para TV o gatean entre las repisas, el cristal podría romperse y el televisor podría caerse, o bien el soporte para TV podría volcarse, provocando lesiones graves o la muerte.

Podría caerse, o romper el cristal y provocar lesiones.

No cubra el orificio de ventilación del televisor.

Si se cubre el orificio de ventilación (con un paño, etc.), el monitor podrá sobrecalentarse y provocar un incendio.

Procure evitar que se aplaste el cable de alimentación o el cable de conexión.

• Evite también que se aplaste el cable de alimentación o el cable de conexión al instalar el televisor en el soporte para TV. Si se daña alguno de estos cables, podría producirse un incendio o una descarga eléctrica.
• No pise el cable de alimentación ni el de conexión al transportar el soporte para TV. Dichos cables podrían dañarse y provocar un incendio o una descarga eléctrica.

Tenga cuidado de no tropezar con el cable de alimentación o los cables de conexión.

Si tropezara, el soporte para TV podría volcarse y provocar lesiones.

No mueva el soporte para TV cuando esté el televisor acoplado o cuando haya algún equipo conectado en el interior.

Si mueve el soporte para TV con el televisor acoplado, podría dañarse la espalda, o bien el soporte para TV podría volcarse y provocar heridas graves. Asimismo, podría caerse cualquier equipo conectado en el

interior, rompiendo la repisa de vidrio o provocando otros daños materiales.

PRECAUCIÓN

Si no se tienen en cuenta las siguientes precauciones, pueden producirse daños personales o materiales.

No instale equipos que no sean el producto asignado.

• Este soporte para TV se ha diseñado para utilizarse únicamente con el producto asignado. Si instala equipos que no sean los asignados, puede caerse o dañarse y provocar lesiones.
• No coloque encima del soporte para TV objetos como jarrones, cerámica, etc.
• No modifique el soporte para TV.
• No coloque nunca objetos calientes directamente encima del soporte para TV. El calor puede ocasionar la decoloración o deformación del soporte para TV.
• No coloque nada que pueda dañar el cristal directamente encima del soporte para TV.

Asegúrese de fijar bien el televisor.

Utilice los accesorios de anclaje suministrados para fijar el televisor en el soporte para TV. Si no instala el televisor adecuadamente, puede caerse, o el soporte para TV puede volcarse y provocar lesiones.

No aplique peso al cristal ni lo someta a golpes.

Al instalar el televisor, no se apoye con la mano en el soporte para TV. No golpee el soporte para TV con objetos duros, como un destornillador, etc., ya que puede romperse el cristal y provocar lesiones.

Transporte del soporte para TV

Si intenta mover el soporte para TV usted solo o sin seguir los procedimientos adecuados, puede sufrir una lesión. Para evitarlo, asegúrese de seguir los consejos que se ofrecen a continuación.

• Procure que dos o más personas transporten el soporte para TV, pero solo antes de haber retirado el televisor, el equipo conectado y las repisas de vidrio.
• No arrastre el soporte para TV. Las piezas de la base del soporte para TV podrían soltarse y dañar el suelo.
• Tenga cuidado de que las manos o los pies no queden atrapados bajo la placa inferior.
• No agarre el soporte para TV por la repisa de vidrio durante su transporte.

No someta el cristal a golpes fuertes.

Aunque este soporte para TV está construido con vidrio endurecido, debe tenerse cuidado.

Si el cristal se rompe, los fragmentos pueden provocar lesiones. Para evitar esta situación, tome las precauciones que se indican a continuación.

• No golpee el cristal ni deje caer objetos puntiagudos sobre él. Evite los impactos fuertes.
• No raye ni presione el cristal con objetos puntiagudos.
• Evite que objetos contundentes, como una aspiradora, golpeen los bordes del cristal.

Nota sobre la capacidad de carga

No coloque ningún equipo que supere el peso máximo permitido para cada repisa indicado en la ilustración. En caso contrario, las repisas podrían romperse.

SU-FL61: 48 kg (105 lb 14 oz)

Notas sobre la instalación

• Una vez acabado el montaje, coloque el material de embalaje sobre el suelo para evitar que se dañe el suelo.
• Instale el soporte para TV sobre una superficie plana y sólida. No lo instale en ángulo ni inclinado. Para ello, respete las precauciones siguientes.
• Si instala el soporte para TV en una superficie blanda, como un tapete o una alfombra, cubra primero dicha zona con un panel.
• No instale el soporte para TV en un sitio expuesto a la luz directa del sol ni cerca de un calentador.
• No instale el soporte para TV en un sitio caluroso o húmedo, ni al aire libre.

Notas sobre el uso

Para mantener el soporte para TV limpio, utilice un paño suave y seco. Las manchas resistentes se pueden eliminar con un paño ligeramente humedecido con detergente diluido. A continuación, seque la zona con un paño suave y seco. No utilice productos químicos, como disolventes o bencina, ya que pueden dañar el acabado del soporte para TV.

Información para los distribuidores de Sony

Procure leer detenidamente las instrucciones de seguridad descritas anteriormente y prestar especial atención a la calidad durante la instalación, mantenimiento, comprobación y reparación del producto.

Asegúrese de que al menos dos o más personas realizan el trabajo de instalación.

Asegúrese de que al menos dos o más personas instalan el televisor en el soporte para TV. Si una persona realiza sola la instalación, puede sufrir accidentes o lesiones. Durante la instalación, procure mantener alejados a los niños.

Asegúrese de seguir las instrucciones para instalar firmemente el soporte para TV.

Si un tornillo no está apretado firmemente, o se cae, el soporte para TV podrá volcarse. Esto podrá producir lesiones o daños materiales.

Tenga cuidado de no lastimarse las manos o dedos durante la instalación.

Tenga cuidado de no pillarse los dedos ni las manos al montar el soporte para TV e instalar el televisor.

Asegúrese de seguir las instrucciones para instalar firmemente el televisor.

Apriete firmemente los tornillos. Si no instala el televisor adecuadamente, puede caerse y provocar lesiones.

Comprobación de las piezas

Montaje del soporte para TV

Nombre Cantidad
Armazón	1
Pilar central	1
Repisa de vidrio	2
Soporte de la repisa de vidrio	8
Gancho	4
Tornillo de gancho (+PSW5 × L16)	4
Tornillo (+PSW5 × L25)	4
Accesorio de anclaje 2

Antes de comenzar el montaje, asegúrese de disponer de un destornillador Phillips adecuado para fijar los tornillos indicados arriba.

ADVERTENCIA

Si el cable de alimentación de CA queda atrapado debajo de un componente o entre dos o más componentes del equipo, podría producirse un cortocircuito o una descarga eléctrica. Si tropieza con el cable de alimentación o con el cable de conexión, el soporte para TV podría volcarse y provocar lesiones.

Elija la ubicación de instalación y coloque el soporte para TV en el suelo antes de instalar el televisor.

Debido a que el televisor es pesado, se recomienda que elija la ubicación de instalación y que coloque el soporte para TV en el suelo antes de instalar el televisor.

1

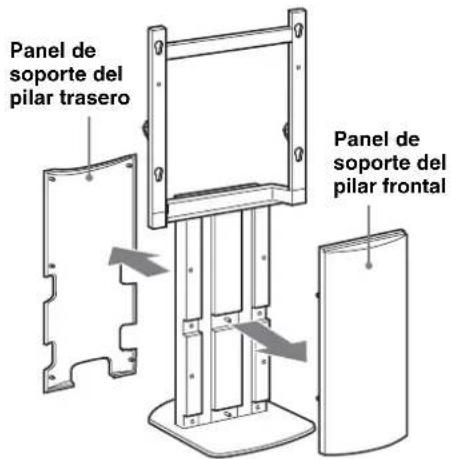

Desacople del pilar central los paneles de soporte de los pilares frontal y trasero.

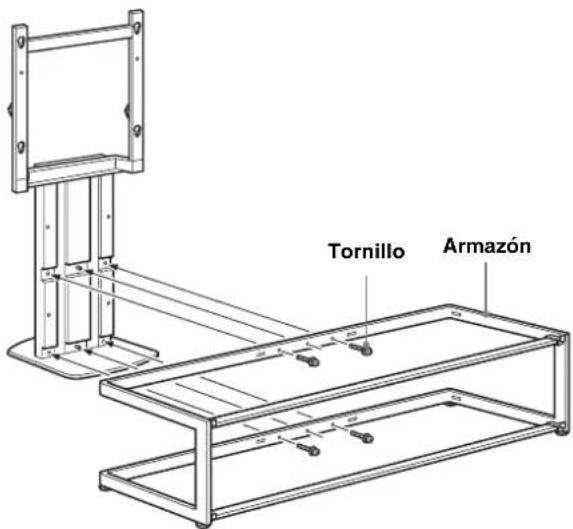

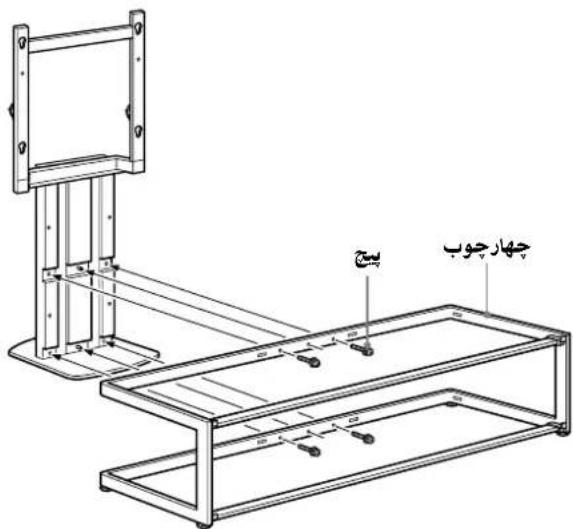

2 Fije el pilar central al armazón.

Apriete firmemente el pilar central al armazón mediante los cuatro tornillos.

Notas

• Asegúrese de que al menos dos o más personas lleven a cabo el montaje del soporte para TV.
• Acople el pilar central al armazón con los cuatro tornillos y, a continuación, apriete firmemente todos los tornillos hasta que sea suficiente. Si utiliza un destornillador eléctrico, establezca el ajuste de par en 1,5 N·m (15 Kgf·cm) aproximadamente.

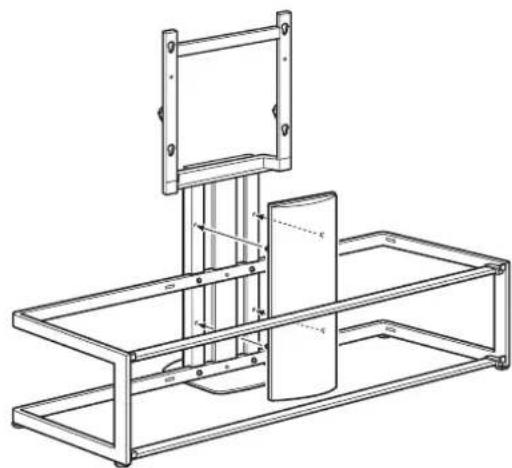

3 Tal y como se muestra a continuación, fije el panel de soporte del pilar frontal.

Nota

Antes de fijar el panel de soporte del pilar frontal, asegúrese de que los cuatro tornillos estén apretados con firmeza.

Instalación del televisor

1 Preparación para la instalación del televisor.

Retire el soporte de sobremesa (si está colocado) y extraiga los dos tornillos de la parte posterior del televisor. Para obtener más información, consulte el folleto suministrado con el televisor.

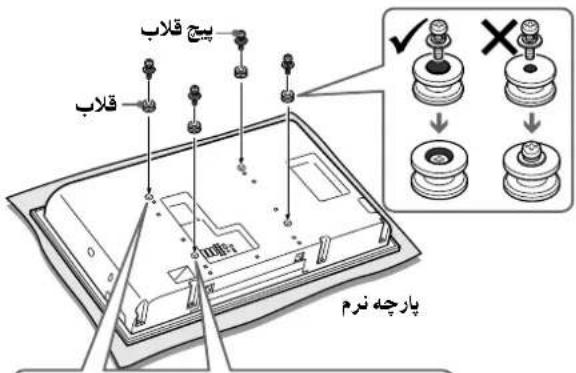

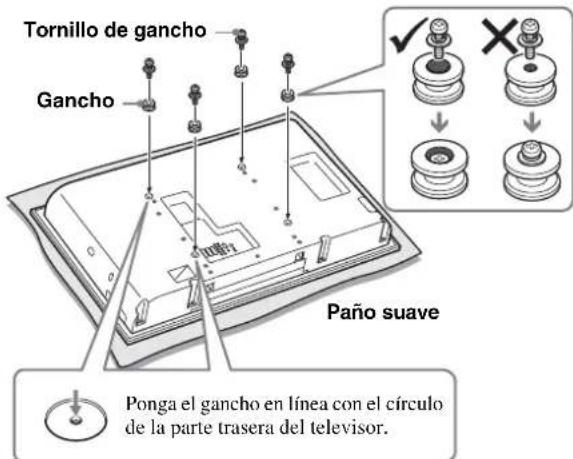

2 Fije los cuatro ganchos en la parte trasera del televisor.

Coloque el televisor con la pantalla boca abajo sobre una superficie estable cubierta con un paño. Fije los cuatro ganchos con los cuatro tornillos de gancho.

Notas

• Si utiliza un destornillador eléctrico, establezca el ajuste de par en 2 N·m (20 Kgf·cm) aproximadamente.
• Al fijar los ganchos, asegúrese de no utilizar ningún tornillo que no sea del tipo suministrado (+PSW5 × L16).

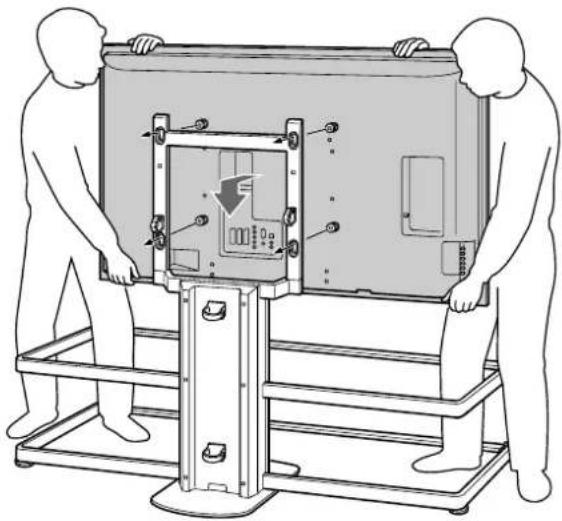

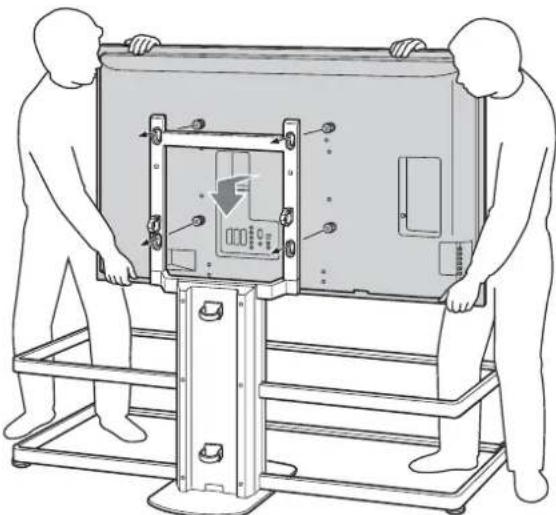

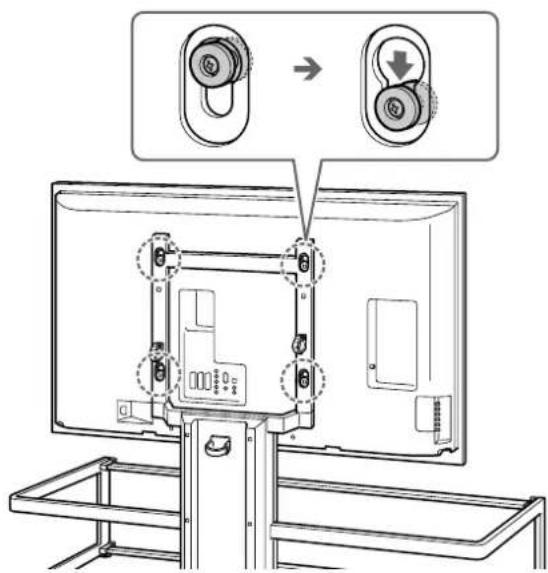

Sujete el televisor tal y como se muestra a continuación e inserte los cuatro ganchos de la parte posterior del televisor en la parte superior de los orificios del pilar central. Compruebe que los cuatro ganchos estén fijados firmemente en los cuatro orificios correspondientes.

Nota

Asegúrese de no volcar el soporte para TV al fijar el televisor al soporte. Empuje el televisor en línea recta hacia abajo para ajustar los ganchos en el soporte para TV, tal y como se muestra a continuación.

Notas

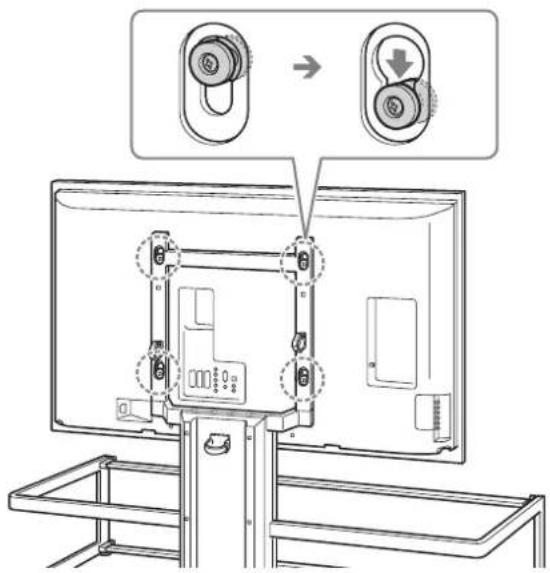

• Compruebe que los ganchos estén fijados firmemente en la parte inferior de los orificios y, a continuación, compruebe que el televisor está colgado de forma nivelada.
• Asegúrese de no mover el soporte para TV cuando fije el televisor.

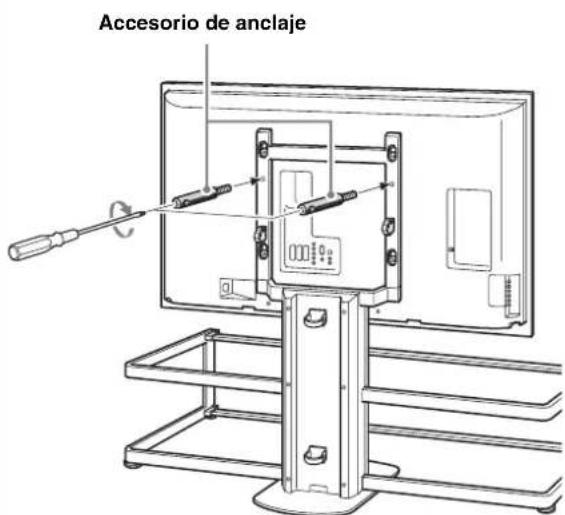

Fije firmemente el televisor y el soporte para TV con dos accesorios de anclaje.

Asegúrese de apretar con un destornillador.

Notas

• Si no se usan los dos accesorios de anclaje para fijar el televisor, podría caerse y provocar lesiones. Si utiliza un destornillador eléctrico, establezca el ajuste de par en 1,5 N·m (15 Kgf·cm) aproximadamente.

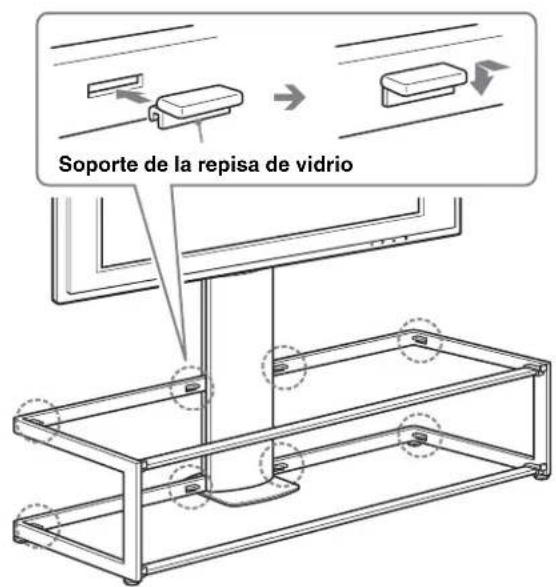

Fije al armazón los ocho soportes de la repisa de vidrio.

Nota

Inserte los soportes de la repisa de vidrio en los orificios del armazón y compruebe que estén nivelados y en paralelo.

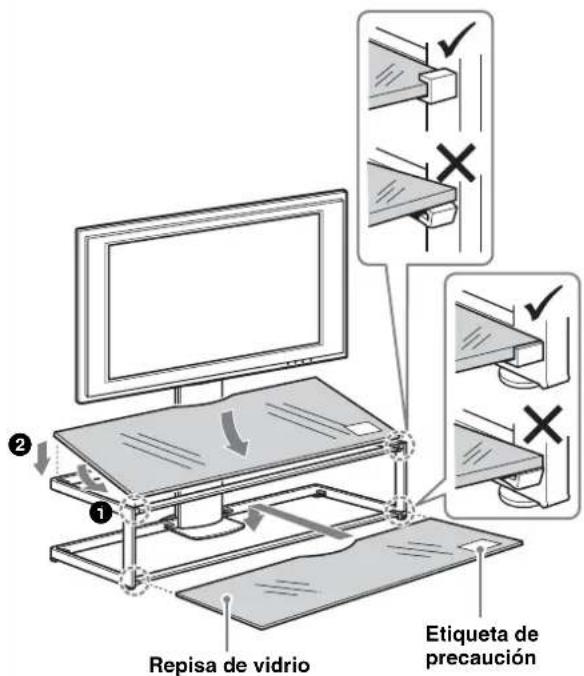

Instale primero la repisa de vidrio inferior y, a continuación, instale la repisa de vidrio superior.

Notas

• Tenga cuidado de no pillarse los dedos entre el armazón y las repisas de vidrio al colocarlas.
• Introduzca la repisa de vidrio después de instalar el televisor en el soporte para TV. En caso contrario, puede golpear el vidrio con el televisor durante la instalación y podrá dañarse el producto o provocar lesiones personales.
• Para colocar la repisa de vidrio en el soporte para TV, sujétela de tal modo que la etiqueta de "precaución" aparezca en la parte frontal derecha, tal como se muestra en la ilustración.

Conexión de los cables

Medidas de seguridad para evitar el vuelco

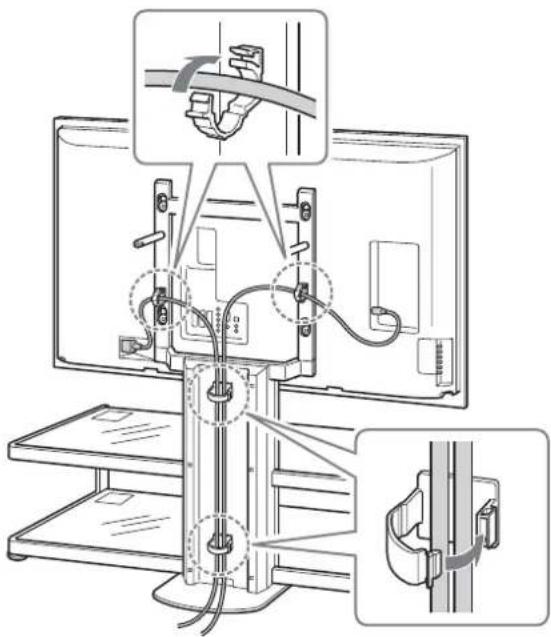

1 Conecte al televisor los cables de alimentación y de conexión.

Fije los cables y hágalos pasar por las sujeciones de los mismos hasta la parte posterior del pilar central.

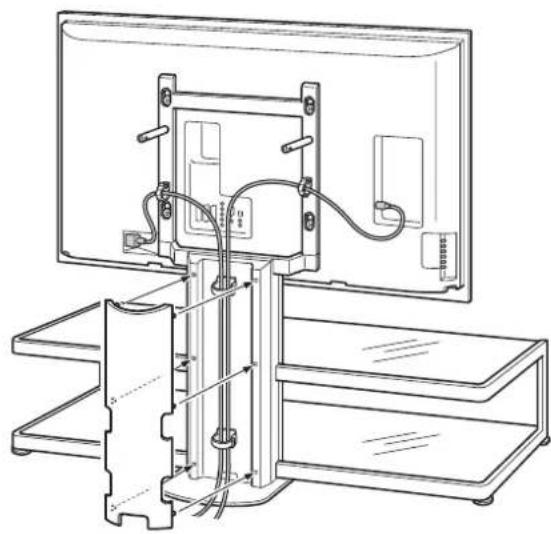

2 Fije el panel de soporte del pilar trasero.

ADVERTENCIA

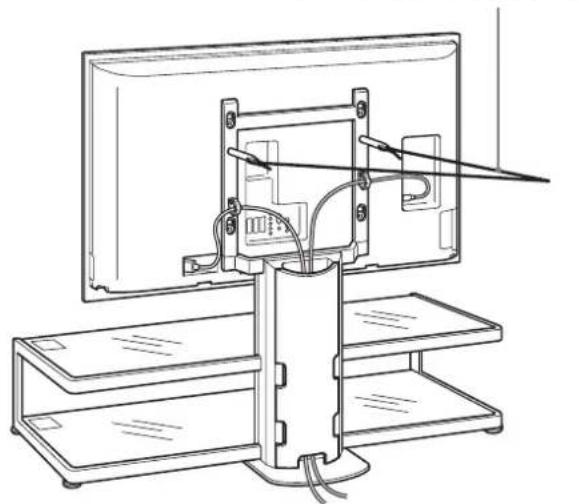

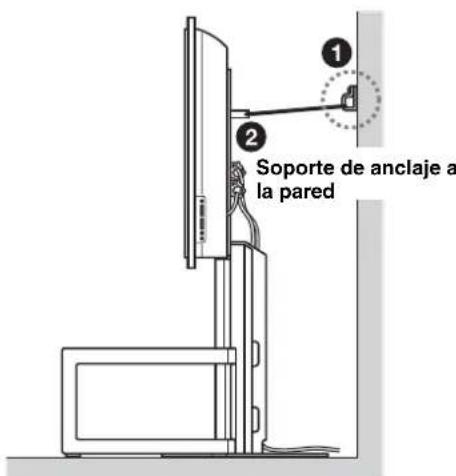

Tome las debidas precauciones para evitar que el soporte para TV se vuelque. De lo contrario, el televisor puede caerse y provocar lesiones. Fije el televisor a una pared, pilar, etc.

Prepare una cuerda resistente o una cadena y un soporte de anclaje a la pared como los que suelen encontrarse en el mercado.

Fije el soporte de anclaje a la pared en una pared o pilar sólidos. 2 Pase la cuerda o la cadena por los dos agujeros de los accesos de anclaje y tense el otro extremo de la cuerda o la cadena en el soporte de anclaje a la pared.

Cuerda o cadena resistentes

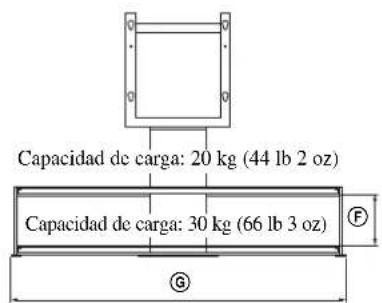

Especificaciones

Notas sobre la capacidad de energía

No coloque nunca equipo que supere el peso máximo soportado por las repisas de vidrio, ya que podrían romperse y provocar lesiones.

Dimensiones: mm (pulgadas)	A	1.393 (54 7/8)
	B	1.425 (56 1/8)
	C	616 (24 3/8)
	D	419 (16 1/2)
	E	462 (18 1/4)
	F	220 (8 3/4)
	G	1.451 (57 1/4)
	H	1.045 (41 1/4)
	I	297 (11 3/4)
Peso: 48 kg (105 lb 14 oz)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.
