Tipo de producto	Panel de visualización LED para muro de pantallas
Marca	Sony
Modelo	ZRD-VP15EM

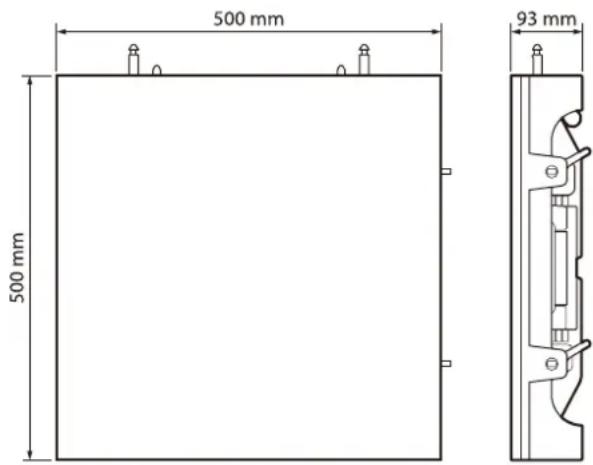

Dimensiones (L × A × P)	500 × 500 × 93 mm (19 3/4 × 19 3/4 × 3 3/4 pulgadas)
Peso	Aproximadamente 10,1 kg (22 lb 4,3 oz)
Resolución	H 320 puntos × V 320 puntos
Paso de píxel LED	1,5 mm (1/16 pulgada)
Alimentación	Entrada: 100 V a 240 V CA, 50/60 Hz, 11,9 A; Salida: 100 V a 240 V CA, 50/60 Hz, 10,2 A
Conectores	PWR IN, PWR OUT, DATA (2 puertos)
Temperatura de funcionamiento	0 °C a 45 °C (32 °F a 113 °F)
Humedad de funcionamiento	20 % a 80 % (sin condensación)
Temperatura de almacenamiento	-20 °C a +60 °C (-4 °F a +140 °F)
Humedad de almacenamiento	20 % a 80 % (sin condensación)
Función principal	Creación de muros de pantallas mediante conexión en cadena de varios paneles
Limpieza	Utilice un paño Savina MX humedecido con alcohol etílico al 100 %, limpie horizontalmente en la misma dirección
Seguridad	Conexión a tierra obligatoria; instalación por profesional calificado; evite la humedad y los golpes
Accesorios suministrados	Manual de instrucciones (1), película intercalada (16)
Reparabilidad	Confíe el mantenimiento a un profesional Sony calificado; kits de piezas de repuesto disponibles (ZRA-...)
Garantía	Garantía limitada de Sony (consulte www.sony.com/psa/warranty)

Preguntas frecuentes - ZRD-VP15EM SONY

¿Cuál es el peso del panel Sony ZRD-VP15EM?

El peso es de aproximadamente 10,1 kg (22 lb 4,3 oz).

¿Cómo limpiar la superficie del panel de visualización?

Utilice un paño Savina MX humedecido con alcohol etílico al casi 100 %. Limpie horizontalmente moviendo el paño siempre en la misma dirección. Asegúrese de que el panel esté completamente seco antes de guardarlo.

¿Cuál es la resolución del ZRD-VP15EM?

La resolución es de 320 puntos horizontales por 320 puntos verticales.

¿Cuáles son los conectores disponibles?

El panel dispone de un conector PWR IN (entrada de alimentación), un conector PWR OUT (salida de alimentación) y dos conectores DATA para la conexión Ethernet.

¿Puedo instalar el panel yo mismo?

No, la instalación debe ser realizada por un distribuidor o representante Sony calificado. Una instalación incorrecta puede provocar lesiones graves.

¿Cuál es el voltaje de alimentación requerido?

El panel funciona con una alimentación de 100 V a 240 V CA, 50/60 Hz, con una corriente de entrada de 11,9 A.

¿Cómo conectar varios paneles en cadena?

Conecte los paneles entre sí mediante cables de alimentación y cables Ethernet (no incluidos). El primer panel se conecta al controlador de visualización. Consulte el manual para el número máximo de conexiones.

¿Qué hacer en caso de error o mal funcionamiento?

Verifique los códigos de error en la documentación del controlador de visualización. Si el problema persiste, detenga el uso y contacte a un reparador Sony calificado.

¿Cuáles son las precauciones de seguridad importantes?

No instale el producto en un lugar húmedo, grasiento o polvoriento. Asegure una ventilación de al menos 10 cm alrededor del panel. No toque los bordes cortantes con las manos desnudas. Utilice un cable de alimentación con conexión a tierra.

¿Qué accesorios se suministran con el panel?

El panel se entrega con un manual de instrucciones y 16 películas intercaladas.

MANUAL DE USUARIO ZRD-VP15EM SONY

Manual de instrucciones ES

Antes de poner en funcionamiento la unidad, lea detenidamente este manual y consérvelo para referencias futuras.

Al utilizar el producto, no lo use con finalidades distintas de las especializadas en el Manual de instrucciones.

ADVERTENCIA

Para reducir el riesgo de incendio o electrocución, no exponga este aparato a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra el aparato. Solicite asistencia técnica únicamente a personal especializado.

ADVERTENCIA

Este aparato debe conectarse a tierra.

ADVERTENCIA

Al instalar la unidad, incorpore un dispositivo de desconexión de fácil acceso en el cableado fijo. Si se produce un fallo durante el funcionamiento de la unidad, utilice el dispositivo de desconexión para apagar la alimentación.

PRECAUCIÓN

Por razones de seguridad, no conecte el conector de los cables de dispositivos periféricos que pueda tener demasiado voltaje en el siguiente puerto:

• Conector DATA de la caja

ADVERTENCIA

1. Utilice un cable de alimentación (cable de alimentación de 3 hilos)/conector/enchufe del aparato recomendado con toma de tierra y que cumpla con la normativa de seguridad de cada país/región, si procede.
2. Utilice un cable de alimentación (cable de alimentación de 3 hilos)/conector/enchufe del aparato que cumpla con los valores nominales correspondientes en cuanto a tensión y amperaje.

Si tiene alguna duda sobre el uso del cable de alimentación/conector/enchufe del aparato, consulte a un técnico de servicio avanzado.

IMPORTANTE

La placa de características está situada en la ubicación singular de la unidad.

• Parte trasera

Todos los cables de interfaz realizados para conectar el equipo a los periféricos deben ser de tipo blindado para cumplir con los estándares de CEM y para evitar un funcionamiento no deseado debido a las emisiones irradiadas. Cuando se suministren cables, realícelos siempre para este fin.

ADVERTENCIA

El uso de este equipo en un entorno residencial podrá causar interferencias radioeléctricas.

Para los pacientes de Europa

Este dispositivo no debe utilizarse en zonas residenciales.

Este símbolo tiene como objetivo alertar al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento (servicio) que acompañan al aparato.

Este equipo no debe utilizarse en lugares donde haya niños.

Tabla de contenido

Información de seguridad 38

ADVERTENCIA 38

PRECAUCIÓN 38

Lea esto primero 39

Estructura del manual 39

Condensación 39

Seguridad 39

Quemado 40

Píxeles defectuosos 40

Función de protección de la unidad .... 40

Precauciones generales 40

Precauciones relativas a los efectos en dispositivos médicos 40

Precauciones relativas al mareo por movimiento de origen visual (VIMS) y la inestabilidad postural 40

Descripción general 42

Diagrama de configuración del sistema 43

Identificación de las partes 44

Códigos de error 45

Limpieza y almacenamiento.

Formatos de señal

Especificaciones

Marcas comerciales

Los nombres de productos o sistemas que aparecen en este documento son marcas comerciales o marcas registradas de sus respectivos propietarios.

Asimismo, los símbolos ® o ™ no se utilizan en el texto.

• La ley de derechos de autor prohíbe la reproducción o duplicación, total o parcial, del manual de instrucciones suministrado con el sistema sin la autorización del titular de los derechos.
• Tenga en cuenta que las especificaciones del sistema están sujetas a cambios para su mejora.

Información de seguridad

ADVERTENCIA

• Para la instalación, asegúrese de consultar a su distribuidor o al contacto comercial de Sony. Cuando realiza la instalación en una pared, techo, etc., lea el Manual de instalación y asegúrese de que sea lo suficientemente resistente como para soportar el peso de este producto y del soporte de montaje. Si no es lo suficientemente resistente, este producto se caerá y provocará lesiones graves. Asimismo, inspeccione una vez al año que la instalación no está floja.
• No instale este producto en un lugar con excesivo humo grasiento, vapor, humedad o polvo. El uso de este producto en entornos distintos a los especificados en el Manual de instrucciones podría provocar un incendio o una descarga eléctrica.
• No instale este producto en los siguientes lugares. Este producto podrá volcarse o caerse y provocar lesiones.
• En una mesa inestable
• Un lugar inclinado
• Un lugar sujeto a vibraciones o impactos. Asimismo, compruebe cuidadosamente la resistencia del lugar de instalación/montaje.
• No utilice nunca un cable de alimentación que no satisfaga la capacidad de alimentación ni ningún cable de conexión que no sea el especificado. Podría provocar un incendio o un mal funcionamiento.
• Cuando conecte el producto al terminal de calidad de CA, asegúrese de no superar el valor permitido.
• Manipule el cable de alimentación de CA y la toma de corriente como se indica a continuación para evitar cualquier riesgo de incendio, descarga eléctrica o daños y/o lesiones:
• No modifique el cable de alimentación de CA.
• No coloque nada pesado sobre el cable de alimentación de CA.
• Mantenga el cable de alimentación alejado de fuentes de calor.
• No tire del propio cable de alimentación de CA cuando lo desconecte.
• Cuando se realice el montaje en bastidor, no apriete el cable contra los raíles.

Si el cable de alimentación está dañado, solicite al personal de servicio técnico de Sony que lo sustituya.

• No utilice una toma de corriente de CA dañada o mal ajustada. Inserte el enchufe completamente en la toma. Si está flojo, puede provocar un arco eléctrico y causar un incendio.
• Si un usuario desmonta, repara o altera la unidad, puede causar un problema grave para su seguridad.
• Si este producto funciona mal o está dañado, consulte con personal cualificado de Sony.
• No golpee la pantalla ni la someta a impactos. Este producto puede volcarse o caerse y provocar lesiones graves.

PRECAUCIÓN

• No toque los bordes afilados con las manos desnudas. Este producto es afilado tanto en los bordes como en las esquinas de la superficie del panel. Puede sufrir lesiones en las manos si los toca. Esto también puede causar daños a este producto.
• Utilice este producto con la tensión de alimentación indicada. Si este producto se usa con una tensión de alimentación diferente a la indicada en el propio producto, puede provocar un incendio o una descarga eléctrica.
• No instale este producto en un lugar con agua. Si entra agua en este producto o se moja, puede provocar un incendio o una descarga eléctrica. Tenga cuidado especialmente cuando utilice este producto en días de lluvia o nieve, en la playa o cerca del agua.
• No instale este producto en un entorno cerrado. Cuando se instala en un entorno cerrado, el calor puede acumularse en el interior de este producto y provocar un incendio o un mal funcionamiento. Para una mejor ventilación, tenga en cuenta lo siguiente.
• Instale este producto a una distancia mínima de 10 cm de paredes y suelos.
• No encaje este producto en un espacio cerrado y estrecho.
• No coloque este producto sobre una alfombra de pelo largo (como una moqueta, etc.).
• No envuelva este producto con telas, etc.
• No coloque este producto de lado ni lo ponga boca abajo.

Para más información sobre la instalación, consulte el Manual de instalación.

• Guarde SIEMPRE los cables conectados a su producto de forma que no se pueda tropezar con ellos, tirar de ellos o agarrarlos.
• En caso de que caiga algo líquido u objeto sólido en el interior de la caja, desenchufe el aparato y hágale revisar por personal calificado de Sony antes de seguir utilizándolo.
• No toque el cable de alimentación de CA ni su enchufe con las manos mojadas, ya que podría sufrir una descarga eléctrica.
• No permita que nadie se suba o coloque objetos sobre la superficie de visualización del panel. Si lo hace, podrá dañar este producto.

Lea esto originalmente

ZRA-VP15EBSM/ZRA-VP23EBSM/ZRA-VP15EMSM/ ZRA-VP23EMSM/ZRA-VP15EBSC/ZRA-VP23EBSC/ ZRA-VP15EMSC/ZRA-VP23EMSC son los kits de repuestos del Display Cabinet.

ZRA-1ESK es un kit de configuración para la instalación de la pantalla. Para obtener más información sobre la adquisición de estos, consulte con un comercial de Sony.

Estructura del manual

Este producto incluye los siguientes manuales que deben utilizarse según la situación.

Manual de instalación

Incluye información sobre la instalación, la configuración inicial, los procedimientos de ajuste del equipo, etc. Consulte este manual también cuando cambie la configuración del equipo o realice reajustes después de la instalación.

Manual de instrucciones (este documento)

Se incluye información sobre precauciones de seguridad importantes, identificación de piezas, especificaciones, etc. Consulte este manual cuando realice operaciones generales.

Manual de servicio

Este está destinado al personal de servicios técnicos e incluye información sobre el diagnóstico de averías e instrucciones de reparación.

Condensación

Si la unidad se lleva de repente de un lugar frío a uno cálido o si la temperatura ambiente sufre un aumento repentino, es posible que se acumule humedad en la superficie exterior o interior de la unidad. Este fenómeno se conoce como condensación. Si se produce condensación, apague la unidad y espere a que se evapore antes de ponerla en marcha. No la utilice en este estado, ya que podría dañarla.

Seguridad

• SONY NO SE HACE RESPONSABLE POR DAÑOS DE NINGÚN TIPO DEBIDOS A LA OMISIÓN DE LAS MEDIDAS DE SEGURIDAD ADECUADAS EN DISPOSITIVOS DE TRANSMISIÓN, FUGAS DE DATOS INEVITABLES DERIVADAS DE LAS ESPECIFICACIONES DE TRANSMISIÓN O PROBLEMAS DE SEGURIDAD DE CUALQUIER TIPO.
• En función del entorno operativo, es posible que terceros no autorizados en la red puedan acceder a la unidad. Al conectar la unidad a la red, confirme siempre que la red está correctamente protegida.

Quemado

Puede producirse un quemado permanente si se visualiza una imagen fija durante un periodo de tiempo prolongado. La reproducción de un video con imágenes en movimiento puede reducir la gravedad del quemado una vez que se produce, pero no lo eliminará por completo.

Píxeles defectuosos

Una proporción muy pequeña de píxeles puede estar "atascada", ya sea siempre apagada (negra), siempre encendida (roja, verde o azul) o intermitente. Además, estos píxeles "atascados" pueden aparecer espontáneamente durante un largo periodo de uso debido a las características físicas de los diodos orgánicos emisores de luz. Estos sucesos no indican un mal funcionamiento.

Función de protección de la unidad

Cuando la unidad alcanza una temperatura extremadamente alta, en función del entorno de instalación, es posible que se active la función que apaga la visualización de video para proteger la unidad.

Para obtener información sobre los entornos de instalación que impiden temperaturas extremadamente altas, póngase en contacto con personal de servicio de Sony.

Precauciones generales

• Evite que el producto se moje. En caso de contacto accidental con líquidos, no conecte la alimentación y póngase en contacto con el servicio técnico.
• Si se produce un error o un mal funcionamiento o si entran cuerpos extraños en el interior del producto, desconecte la alimentación, interrumpa el uso y póngase en contacto con un representante del servicio técnico.
• No someta el panel frontal de los Display Cabinets a daños o golpes.
• Solicite periódicamente la limpieza y el mantenimiento a un representante del servicio técnico.

Precauciones relativas a los efectos en dispositivos médicos

El Display Cabinet utiliza imanes de gran potencia. En algunas zonas la densidad del flujo magnético puede ser de 300 mT o más en las superficies de contacto durante las tareas de instalación o mantenimiento.

Esto puede tener efectos adversos en dispositivos médicos como desfibriladores, marcapasos o válvulas de derivación programables para el tratamiento de la hidrocefalia.

Mantenga a los usuarios de estos dispositivos médicos alejados de zonas en las que se estén realizando tareas de instalación o mantenimiento o en las que se guarden Display Cabinets.

También hay fugas de flujo magnético de la superficie de visualización que puedan afectar a los usuarios de estos dispositivos médicos cuando se acercan al Display Cabinet.

Adopte medidas como colgar señales de advertencia, según las condiciones de instalación.

Asegúrese de informar al proveedor responsable de la instalación o el mantenimiento acerca de estos efectos.

Precauciones relativas al mareo por movimiento de origen visual (VIMS) y la inestabilidad postural

En función del contenido reproducido, el dispositivo de visualización y la posición de visualización (distancia), puede que un espectador experimente síntomas de VIMS, como inestabilidad postural o náuseas.

Los síntomas del VIMS pueden ser más graves al cabo de un rato que en el momento de la visualización o inmediatamente después.

Adopte precauciones, como por ejemplo colgar señales de advertencia.

Además, el movimiento en una misma dirección de una parte longitudinal de la imagen puede provocar inestabilidad postural. Fíjese bien en los contenidos reproducidos y la posición de instalación (dirección) al instalar el producto en una posición en la que pueda verse desde escaleras, escaleras mecánicas, amarres u otros lugares en los que una postura inestable pueda resultar peligrosa.

Notas

• Verifique siempre que esta unidad funciona correctamente antes de utilizarla. SONY NO SE HACE RESPONSABLE POR DAÑOS DE NINGÚN TIPO, INCLUYENDO PERO NO LIMITADO A LA COMPENSACIÓN O PAGO POR LA PÉRDIDA DE GANANCIAS PRESENTES O FUTURAS DEBIDO AL FALLO DE ESTA UNIDAD, YA SEA DURANTE LA VIGENCIA DE LA GARANTÍA O DESPUÉS DEL VENCIMIENTO DE LA GARANTÍA NI POR CUALQUIER OTRA RAZÓN.
• SONY NO SE HACE RESPONSABLE POR RECLAMACIONES DE NINGÚN TIPO REALIZADAS POR USUARIOS DE ESTA UNIDAD O POR TERCEROS.
• SONY NO SE HACE RESPONSABLE DE LA FINALIZACIÓN NI DE LA INTERRUPCIÓN, POR LA CIRCUNSTANCIA QUE FUERA, DE CUALQUIER SERVICIO RELACIONADO CON ESTA UNIDAD.

Descripción general

Conecte diferentes cajas para crear una pantalla de Display Cabinets en función del lugar y la finalidad de la instalación y los contenidos de video recibidos por el controlador de visualización se emitirán al Display Cabinet mediante la conversión de la señal.

En función de los productos, el controlador de visualización es diferente. Utilice los siguientes productos.

ZRD-VP15EB/VP23EB:

Brompton Technology

Es posible configurar conexiones en cadena entre Display Cabinets utilizando un cable de alimentación (no incluido) y un cable Ethernet (no incluido). Para conocer los límites de conexión máximos del controlador, el método de control del controlador y las especificaciones del cable Ethernet a usar, consulte las instrucciones del sistema de controlador de visualización que utilice.

Precaución

• Utilice el controlador de pantalla con el ajuste de calibración activado. Cuando se utilice con la calibración desactivada, la calidad de la imagen puede verse afectada debido a cambios o irregularidades cromáticas.
• Conecte solo el conector DATA del controlador de visualización y la caja correspondiente al conector DATA de la unidad.

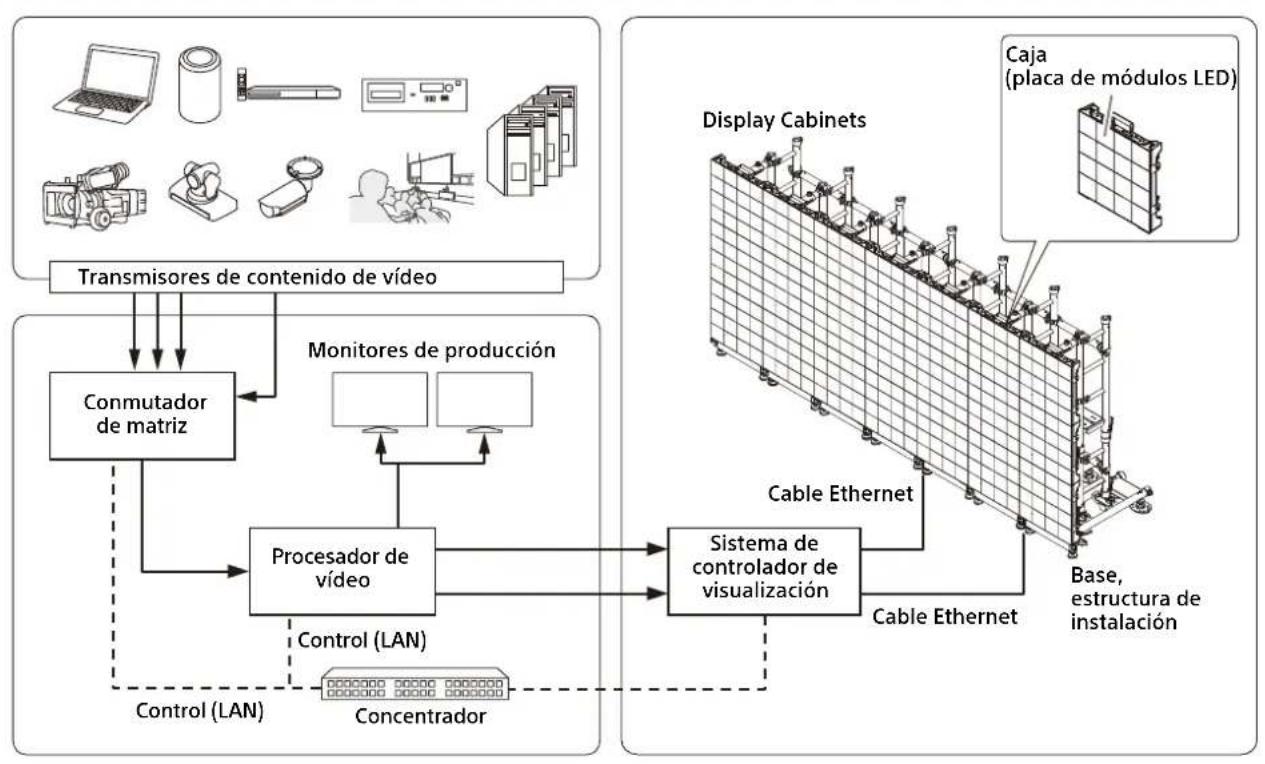

Diagrama de configuración del sistema

Ejemplo de configuración de todo el sistema

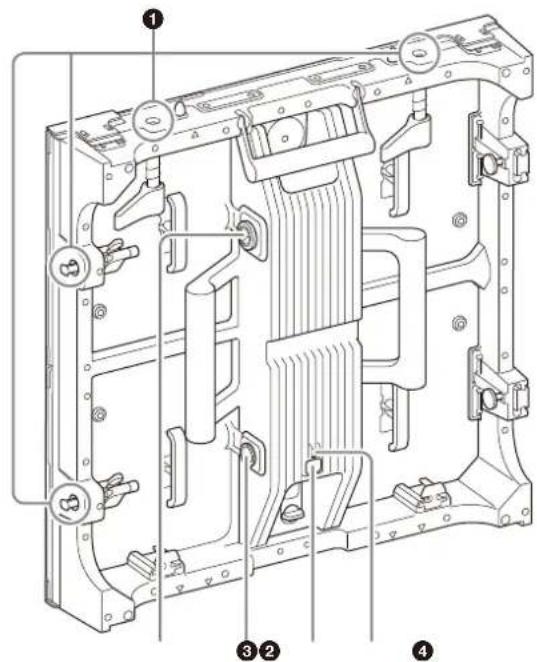

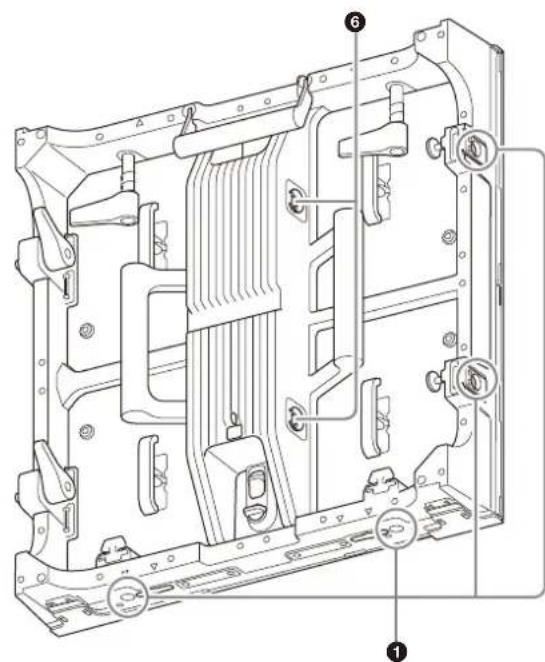

Identificación de las partes

Izquierda / Derecha

1 Uniones de cajas

Se conectan a otros Display Cabinets. Hay dos uniones de cajas en el lado derecho, en el lado izquierdo, en la parte superior y en la parte inferior.

Conector PWR OUT (salida de alimentación de CA)

Utilice un cable de alimentación para la conexión entre las cajas (no incluido) para conectar este conector al conector PWR IN (entrada de alimentación de CA) en el Display Cabinet siguiente de la conexión en cadena. Este conector no se utiliza para el último Display Cabinet de la conexión en cadena.

6 Conector PWR IN (entrada de alimentación de CA)

Utilice un cable de alimentación para la conexión entre las cajas *1 (no incluido) para conectar este conector al conector PWR OUT (salida de alimentación de CA) en el Display Cabinet anterior de la conexión en cadena.

Para el primer Display Cabinet de la conexión en cadena, utilice un cable de alimentación para la conexión entre la alimentación y la caja *2 (no incluido) para conectar este conector al disyuntor.

4 Interruptor TEST

Utilizando el interruptor, se puede acceder al patrón de prueba sin conectar el controlador.

Operación Descripción

Mantener pulsado Mode normal:inka al modo de patrón de prueba. Mode de patrón de prueba:inka al modo normal.

Pulsar Mode normal:sin转型发展os Mode de patrón de prueba: cambio el patrón de prueba.

5 Indicador STATUS

Indica el estado del sistema del Display Cabinet.

Estado ZRD-VP15EB	ZRD-VP23EB	ZRD-VP15EM ZRD-VP23EM
El Display Cabinet está apagado	Apagado Apagado
El sistema está en modo de arranque	Encendido en rojo	Encendido en blanco → Encendido en magenta → Encendido en amarillo → Vuelve al encendido en blanco
Estado de error Parpadeo en rojo		Parpadeo en rojo
Estado de advertencia	Parpadeo en amarillo	-
Estado normal (Ethernet no connectado)	Encendido en verde	Encendido en verde
Estado normal (Conexión Ethernet correcta, controlador no connectado, conexión del armario correcta)	Parpadeando en azul (1 parpadeo cada vez: conexión de 1 puerto, 2 parpades a la vez: conexión de 2 puertos)	Parpadeando en azul (1 parpadeo cada vez: conexión de 1 puerto, 2 parpades a la vez: conexión de 2 puertos)
Estado normal (Conexión Ethernet correcta, conexión del controlador correcta)	Encendido en azul	Encendido en azul
Estado normal (modo de patrón de prueba)	Encendido en amarillo	Encendido en amarillo
Estado seguro - Encendido en cian

6 Conector DATA

Utilice un cable Ethernet*3 (no incluido) para conectar este conector al conector DATA del Display Cabinet siguiente de la conexión en cadena.

Para el primer Display Cabinet de la conexión en cadena, utilice un cable Ethernet*3 (no incluido) para conectar este conector al conector OUTPUT del sistema de controlador de visualización que utilice.

1 Utilice el cable de alimentación con el conductor de entrada NEUTRIK y el conductor de salida. 2 Utilice el conductor de la conexión de alimentación de CA y el cable de alimentación con el conductor de entrada NEUTRIK. *3 Puede usarse el cable con el conductor NEUTRIK. Sin embargo, la asignación del cable varía en función del controlador de visualización realizada. Confirme la asignación del controlador de visualización.

Códigos de error

Consulte las especificaciones del sistema de controlador de visualización correspondiente.

Limpieza y almacenamiento

Precaución

No moje la superficie de los Display Cabinets.

Limpieza diaria

Para limpiar la superficie del Display Cabinet, humedezca el paño recomendado*1 con alcohol etílico (casi al 100%) y aplíquelo con suavidad*2 *3.

1 Paño recomendado: paño de limpieza savina MX, KB Seiren Co. 2 Aplique el paño en gestos horizontales en una misma dirección. *3 Si quedan restos, elimínelos con la cara no utilizada del paño.

Aplicar en horizontal en una dirección Display Cabinet

Si aplica con la textura del paño en dirección vertical es más fácil eliminar las manchas.

Almacenamiento (para el transporte)

• Asegúrese de que los Display Cabinets estén completamente secos antes de embalarlos.
• Almacene los Display Cabinets en ambientes secos y bien ventilados.

Formatos de señal

El formato de señal se corresponde con las especificaciones del controlador correspondiente.

Especificaciones

Resolución ZRD-VP15EB/ZRD-VP15EM: H 320 puntos × V 320 puntos ZRD-VP23EB/ZRD-VP23EM: H 216 puntos × V 216 puntos Distancia entre píxeles LED ZRD-VP15EB/ZRD-VP15EM: 1,5 mm ZRD-VP23EB/ZRD-VP23EM: 2,3 mm Dimensiones 500 × 500 × 93 mm (An/Al/Pr)

Peso Aprox. 10,1 kg Entrada/salida Conector PWR IN (entrada de alimentación de CA) (1) Conector PWR OUT (salida de alimentación de CA) (1) Conector DATA (2)

Alimentación Entrada: de 100 V a 240 V CA, 50/60 Hz, 11,9 A Salida: de 100 V a 240 V CA, 50/60 Hz, 10,2 A

Condiciones de funcionamiento Temperatura De 0°C a 45°C Humedad Del 20% al 80% (sin condensación) Condiciones de almacenamiento y transporte Temperatura De -20°C a +60°C Humedad Del 20% al 80% (sin condensación)

Accesorios incluidos: Manual de instrucciones (1), Lámina de separación (16)

El diseño y las especificaciones están sujetos a modificaciones sin previo aviso.

/ZRA-VP15EMSM/ZRA-VP23EBSM/ZRA-VP15EBSM/ZRA-VP23EBSC/ZRA-VP15EBSC/ZRA-VP23EMSM ZRA-VP23EMSC/ZRA-VP15EMSC ZRA-ESK
