製品タイプ	ガラス棚付きテレビキャビネット
ブランド	Sony
型番	SUFL61
全体寸法（幅 x 高さ x 奥行）	1425 x 1451 x 616 mm (56 1/8 x 57 1/4 x 24 3/8 インチ)
正味重量	48 kg (105 lb 14 oz)
棚1枚あたりの最大荷重	48 kg（全体に分散）
素材	スチール（フレームと支柱）、強化ガラス（棚）
対応テレビ	Sony KDL-52X2000、KDL-46X2000、KDL-40X2000（液晶40～52インチ）
取り付けタイプ	台座設置、転倒防止用壁固定推奨
棚の数	ガラス棚2枚
組み立てに必要な工具	プラスドライバー（推奨トルク 1.5 N·m）
設置に必要な人数	最低2名
テレビ固定	フックと固定用テノン（付属）
安全上の注意	荷重を超えない、平らな面で使用、転倒防止のため壁に固定
お手入れと掃除	柔らかい乾いた布、必要に応じて中性洗剤；溶剤は避ける
取扱説明書	notice-facile.comから無料ダウンロード可能

よくある質問 - SUFL61 SONY

Sony SUFL61スタンドに対応するテレビは？

このスタンドはSony KDL-52X2000、KDL-46X2000、KDL-40X2000シリーズの液晶テレビ向けに設計されています。他の機種については取扱説明書をご参照ください。

棚の最大耐荷重は？

最大総荷重は2枚の棚で48 kg（105 lb 14 oz）です。ガラス破損を防ぐため、この制限を超える機器を置かないでください。

スタンドを壁に固定する必要がありますか？

はい、特に重いテレビの場合は、転倒を防ぐために頑丈なロープやチェーンを壁の固定具と併用することを強くお勧めします。

設置には何名必要ですか？

キャビネットとテレビの重量とサイズのため、設置は最低2名で行ってください。

ガラス棚のお手入れ方法は？

柔らかい乾いた布を使用してください。頑固な汚れには、薄めた洗剤を軽く含ませた布を使用します。シンナーやガソリンなどの溶剤は使用しないでください。

スタンドに付属する工具は？

キットにはネジ、フック、棚受け、固定用テノンが含まれています。プラスドライバーは別途ご用意ください。

他社製テレビでこのスタンドを使用できますか？

このスタンドは記載されているSonyテレビでのみテストされています。他の機器での使用は不安定になり、けがの原因となる可能性があります。

キャビネットは組み立て済みで届きますか？

いいえ、キャビネットはキットでお届けし、取扱説明書の手順に従って組み立てが必要です。

ガラス棚が割れた場合の対処は？

強化ガラスは小さな破片に割れることがあります。純正のSony部品とのみ交換してください。破片を踏まないように注意してください。

テレビをスタンドに固定する方法は？

フックをテレビの背面に取り付け、中央支柱の穴に差し込み、固定用テノンでロックします。ネジを1.5 N·mのトルクで締めてください。

使用説明書 SUFL61 SONY

http://www.sony.co.jp/sonyDrive/

客服热线客服电话：400-888-9555 0570-00-3311 ·康州恒：PHSTON月03-5448-3311 （）《中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中中 FAX [phone].通知日：自通知发出之日起5个工作日内送达。 二一样式合T141-0001票到日北216-735

http://www.ansy.net/

本製品の取付は、確実な作業が必要です。必ず販売店や工事店に依頼して、安全性に十分考慮して確実に取り付けてください。

安全のための注意事項を守らないと、火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取扱方法が示されています。製品を安全に使うため、よく読んで必ず保管してください。

テレビの取り付けには特別な技術が必要です。設置の際には取り扱い説明書をよくご覧の上、設置を行ってください。取り付け不備や、お取り扱い不備による事故、損傷については、当社では責任を負いません。なお、この取り扱い説明書は、取り付け作業後にお客様にお渡しください。

このフロアスタンドは、ソニー製の下記指定機器専用です。

指定機器以外にはお使いにならないでください。

指定機器（2006年7月現在）

地上 BS·110度CS デジタルハイビ jpgen 液晶テレビ

KDL-52X2500 KDL-46X2500 KDL-40X2500

上記以外のテレビをお使いの場合は、本製品が使用できるか、テレビ本体に付属の取り扱い説明書をご確認ください。

安全のために

ソニー製品は安全に十分配慮して設計されています。しかし、まちがった使い方をすると、火災・感電・転倒・落下などにより人身事故になる恐れがあります。事故を防ぐために、安全のための注意事項を必ず守ってください。

お客様へ

警告

下記の注意事項を守らないと、火災・感電・転倒・落下などにより、死亡や大けがの原因となります。

取付設置作業は専門業者が行ってください。

テレビは大変重いので、落下や転倒により、打撲や骨折などの大けがの原因となります。取付は専門業者に依頼してください。

転倒防止の処置を行う

転倒防止の処置をしないと、スタンドが転倒し、テレビが落下して、けがの原因となることがあります。テレビと壁の間にスタンド転倒防止の処置を行ってください。

堅くて平坦な床面に設置する

傾いた床面に設置するとスタンドが転倒し、テレビが落下してけがの原因となることがあります。じゅうたんやカーペットの上に置く場合は、板などの堅いものを敷いてください。

ひび割れが入ったスタンドは使わない

多少のひび割れがあっても使わないでください。ガラスが割れて、けがの原因になります。

スタンドにテレビを取り付けた状態で、持ち上げない

スタンドが転倒し、テレビが落下して、大けがや死亡の原因となることがあります。

スタンドの上に乗ったり、棚板の間に入って遊ばない

お子様がスタンドの上に乗ったり、棚板の間に入って遊んだりすると、ガラスが割れたり、スタンドが転倒したり、テレビが落下するなどの事態が発生し、大けがや死亡の原因となります。

スタンドを踏み台にしない

落としたり、ガラスを割ったりした。

テレビの通気孔を塞がない。

テレビの上に布をかけて通気孔を塞ぐと、内部に熱がこもり、火災の原因となることがあります。

テレビの電源コードおよび接続ケーブルを挟まないようにする。

• テレビをスタンドに取り付けるときは、電源コードおよび接続ケーブルを挟み込まないようにする。電源コードおよび接続ケーブルに傷が付くと、火災や感電の原因となることがあります。

• スタンドを動かすときは、電源コードおよび接続ケーブルを踏まないようお願いいたします。電源コードおよび接続ケーブルに傷が付きますと、火災や感電の原因となることがあります。

電源コードおよび接続ケーブルに足を引っかけない。

倒れたり、スタンドが倒れたりして、火災の原因となることがあります。

テレビを取り付けたままや、接続機器を収納したまま移動させない。

テレビを取り付けたまま移動させると、腰を痛めたり、スタンドが倒れたりして、火災の原因となることがあります。また、接続機器の落下により、ガラスが割れたり、破損の原因となることがあります。

注意

下記の注意事項を守らないと、周辺の家財に損害を与えることがあります。

指定機器以外のものを取り付けない。

• このスタンドは指定機器専用です。指定機器以外のものを取り付けると、落下によるけがや破損の原因となることがあります。
• 指定機器以外のもの（陶器や花瓶）は置かない。
• スタンドの分解・改造は行わないでください。
• 熱いものを直接スタンドに置かないでください。熱により変色、変形することがあります。
• 傷をつけないようお願いいたします。直接置かないでください。

テレビを固定する

付属のネジでテレビをスタンドに固定してください。固定しないと、スタンドが倒れてテレビが落下し、けがの原因となることがあります。

体重をかけたり、硬いものを置いたりしないでください。

テレビを取り付けるときに、スタンドに手をかけて体重をかけたり、ドライバーなどの硬いものを落としたりしないよう注意してください。

ガラスが割れてけがの原因になることがあります。

テレビを動かすときのご注意

無理に動かすと、腰を痛めたり、足をけがしたりする原因になりますので、下記のことをお守りください。

• スタンドを動かすときは、必ずテレビや接続機器、ガラス棚板を取り外してから、2人以上で行ってください。
• スタンドを引きずらないでください。スライド底面の部品が外れて、床に傷がつくおそれがあります。
• スタンドを動かすときは、手足を底板にはさまないように注意してください。
• スタンドを動かすときは、ガラス部分を持たないでください。

禁止

注意

禁止

注意

ガラスに強い衝撃を与えない

ガラスには強化処理を施したガラスを使用していますが、絶対に割れないわけではありません。

割れると、けがの原因となります。

• 破片をむやみに触らず、先端のとがったものを落としたり、強い衝撃を与えたりしないでください。
• 鋭利なもので傷をつけたり、ガラス面を突出させたりしないでください。
• 掃除機等、硬いものをガラスの端面に当てないでください。

禁止

禁止

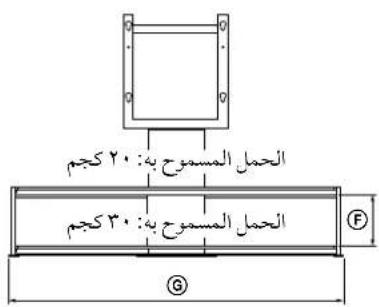

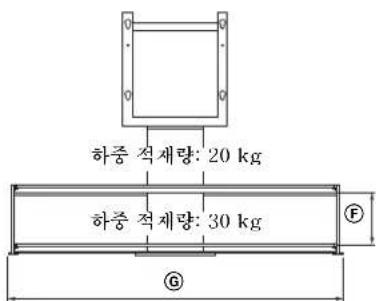

総積載量についてのご注意

ガラス棚板には、その円に示す質量以上のものを載せないでください。

方拉木棚板が割れる恐れがあります。

耐荷重 20kg

SU-FL61:48kg

設置上の注意

• 組み立てるときは、床に傷がつくのを防ぐため、梱包材ISCOを敷いてください。
• 設置場所は、堅くて平坦な床面にしてください。設置場所によってはスロー変形や傾きが生じることがありますので、下記のことをお守りください。

一量、U忽u才、力一卜等の上に置く場合は板などの硬いものを敷く。直射日光の当たる場所及び暖房器具の近くに置かない。高温多湿の場所や屋外に置かない。

使用上の注意

お手入れをする際には、やわらかい布でから拭きしてください。汚れがひどいときは食器用洗剤を5～6倍に薄め、やわらかい布に含ませて軽く拭き取ってください。シンナーやベンジンなどの化学薬品はスタンドの仕上げを痛めることがありますので、使わないでください。

以降の取り付け・設置手順は販売店様・特約店様用です。

販売店様・特約店様用

安全上の注意をよくお読みのうえ、取り付け・設置・保守・点検・修理などを安全に行ってください。

設置は2人以上で行う

テレビをスタンドに取り付けるときは、2人以上で行ってください。

1人で行うと腰を痛める原因になることがあります。

1. 設置するときは、お子様が近くにいないようにしてください。

組み立て手順に従って、しっかりと組み立てる

ネジを緩めずに、スピーカーの角度を傾けて軸を倒すと、落下によるけがや破損の原因となることがあります。

取り付けの際には、手や指を傷つけないよう注意してください。

取り付けは手順に従って、テレビをしっかりと取り付けてください。

ネジを確実に締めてください。テレビがしっかり取り付けられていないと、テレビが落下し、けがの原因となることがあります。

部品を確認してください。

名称 数量
本体	1
支柱	1
ガラス棚板	2
ガラスサイドーダー	8
フック	4
フックNESД (PSW5×L16)	4
NESД (PSW5×L25)	4
軀倒防止穴付き固定用NESД	2

組み立て前に、上記のネジに合ったプラスドライバーをご用意ください。

フロアスタンドの組み立て

警告

機器の電源コードをはさみ込むと、シャーシに触れて感電する恐れがあります。また、電源コードや接続ケーブルを引っかけると、軸が曲がったり、テレビが倒れたりして、けがの原因となることがあります。

テレビの設置場所を決定し、あらかじめフロアスタンドを置いてください。

テレビは重いので、取り付ける前に場所を決定し、フロアスタンドを置いてください。

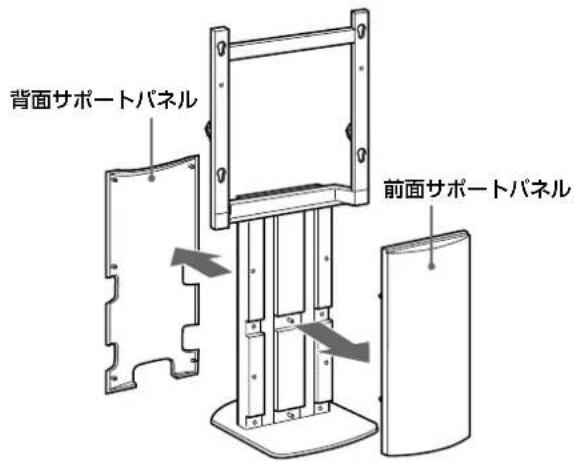

支柱と前面サポートパネルと背面サポートパネルを外してください。

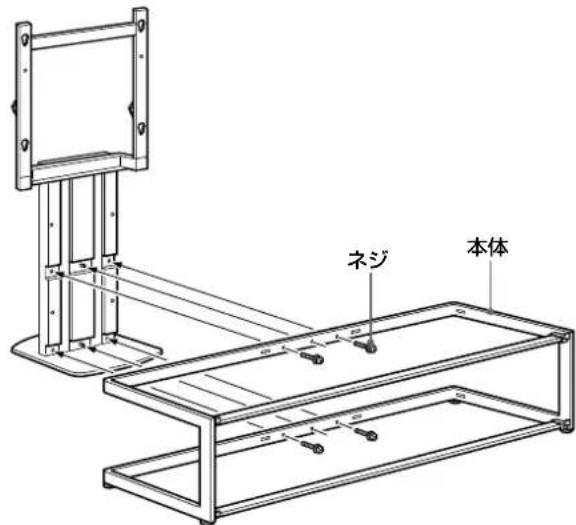

2 支柱本体に取り付けてください。

4本の支柱本体を取り付けてください。

注意

• 必ず2人以上でスタンドを組み立ててください。
• 支柱本体にネジ4本で固定し、しっかりと締め付けてください。電動ドライバーを使用する場合、締め付けトルクはおよそ1.5N·m（15kgf·cm）に設定してください。

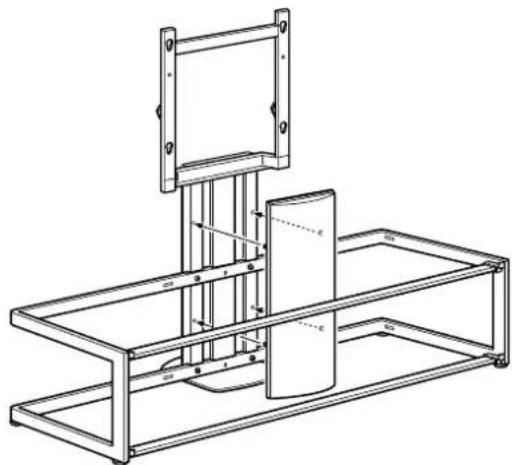

3 図のように前面サポートを取り付ける。

注意

前面サポートを取り付ける前に、ネジ4本を確認してください。

テレビを取り付ける

1 テレビの取り付けを準備する。

テレビスタンドが取り付けられていない場合は取り外し、テレビ背面のネジ2本を外してください。詳しくは、テレビ本体に付属の別冊をご覧ください。

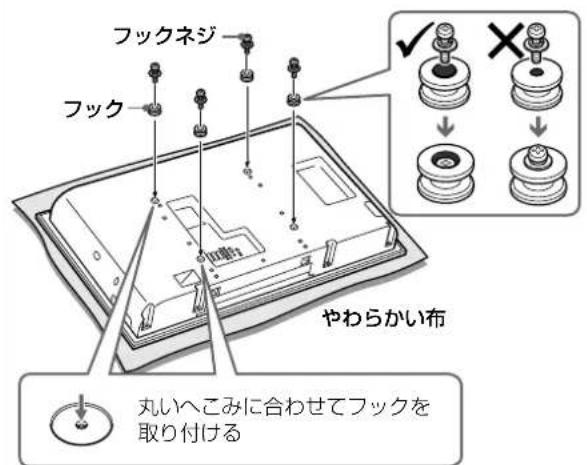

2 図のように背面の4つの穴を確認する。

平らな床に柔らかい布などを敷き、その上にテレビを画面が下になるように置く。F3K4個をF3K4用ネジ4本で取り付けた。

注意

電動ドライバーを使用する場合、締め付けトルクはおよそ2N·m（20kgf·cm）に設定してください。 - テレビを取り付ける際は、付属のネジ（+PSW5×L16）以外のものは使用しないでください。

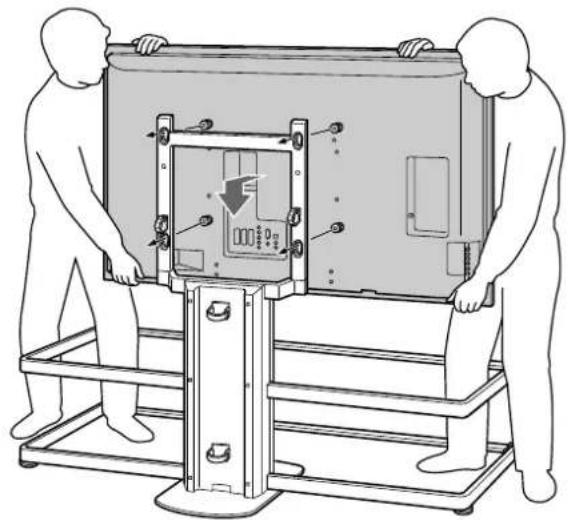

3 テレビをロアスタンドに取り付ける。

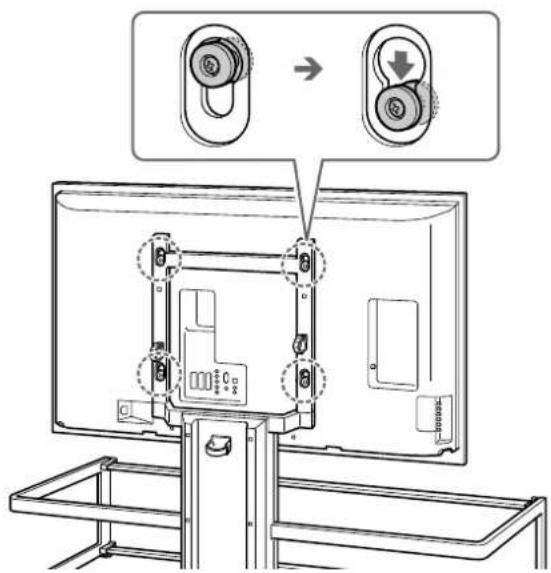

1 図のようにテレビを持ち、テレビ背面のフック4個を支柱の上部の穴に差し込み、4か所の穴にすべてのフックが引っかかっていることを確認する。

注意

テレビをスタンドに取り付けるときは、スタンドが倒れないようご注意ください。 2. 図のように、テレビをマストに下ろし、フックをスタンドにしっかり固定してください。

注意

• フックが穴の底にしっかり固定されたか、テレビが平行になっているかを確認してください。
• テレビを取り付けるときは、スタンドが動かないようご注意ください。

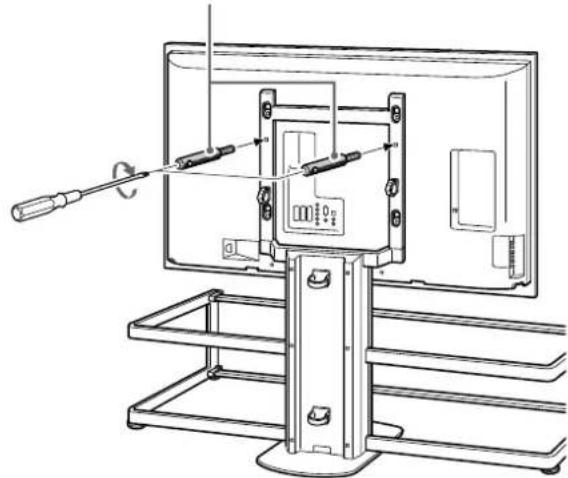

4 テレビとロアスタンドを転倒防止穴付き固定用。

ネジ 十 Dlariv-a-fo 1

転倒防止穴付き固定用ネジ

注意

• 転倒防止穴付き固定用ネジ2本を使わないと、テレビが落下し、けがの原因になります。電動ドライバーを使用する場合、締め付けトルクはおよそ1.5N·m{15Kgf·cm}に設定してください。

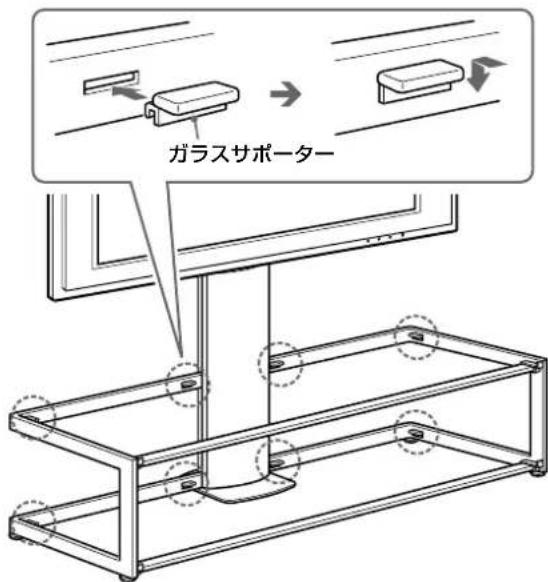

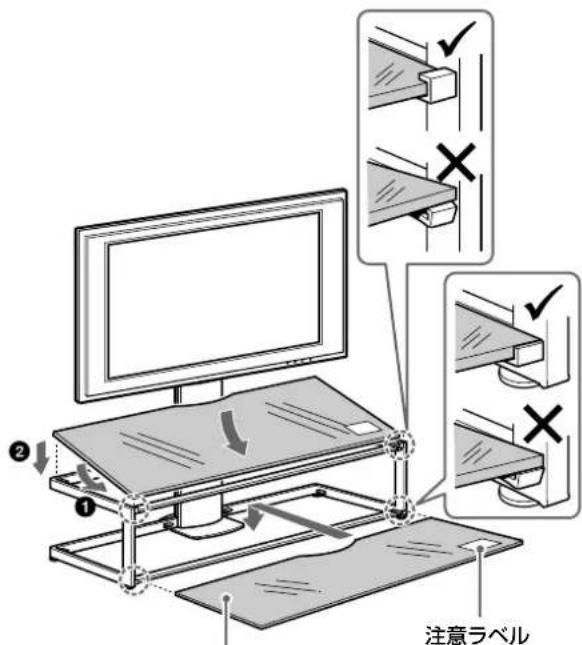

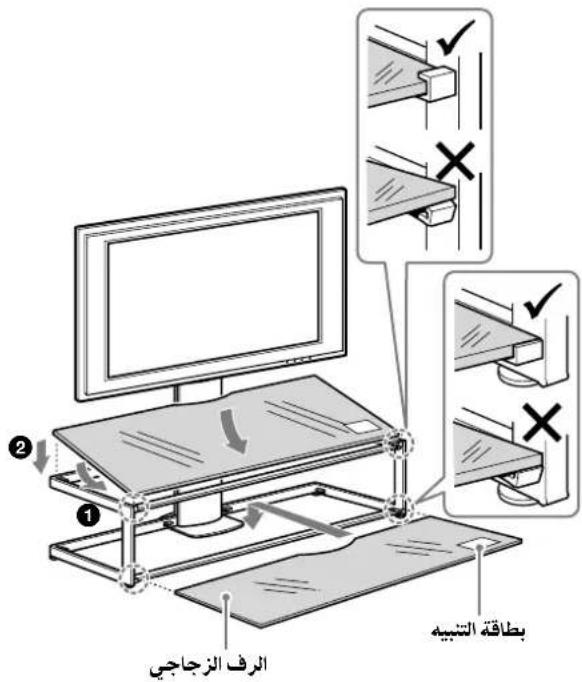

ガラス棚板を取り付ける

1 4

注意

取付後は、ガラス棚板が水平になっているかを確認してください。

2 下段ガラス棚板を先に取り付けてから、次に上段ガラス棚板を取り付ける。

ガラス棚板

注意

• ガラス棚板を取り付けるときは、本体とガラス棚板の間に指を挟まないようにご注意ください。
• ガラス棚板はテレビの背面に取り付けてください。テレビの前に取り付けるとテレビの取り付けに当たったり、つかえて危険です。
• ガラス棚板は、注意ラベルが右手前にくるように取り付けてください。

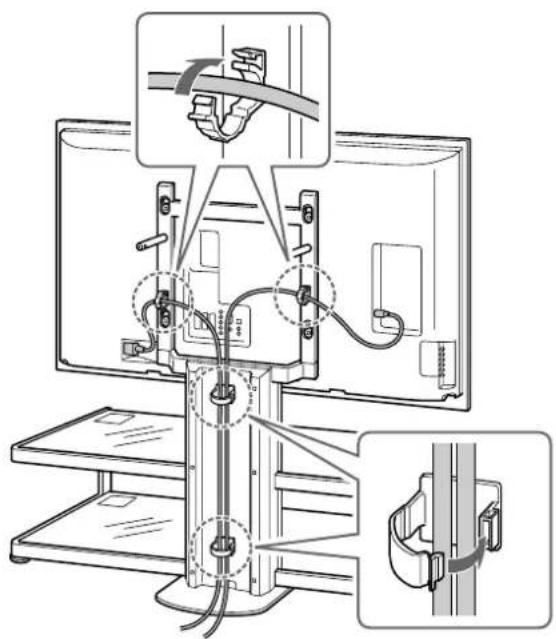

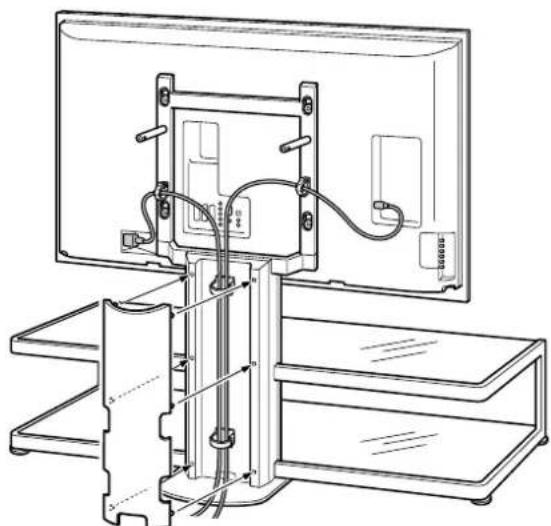

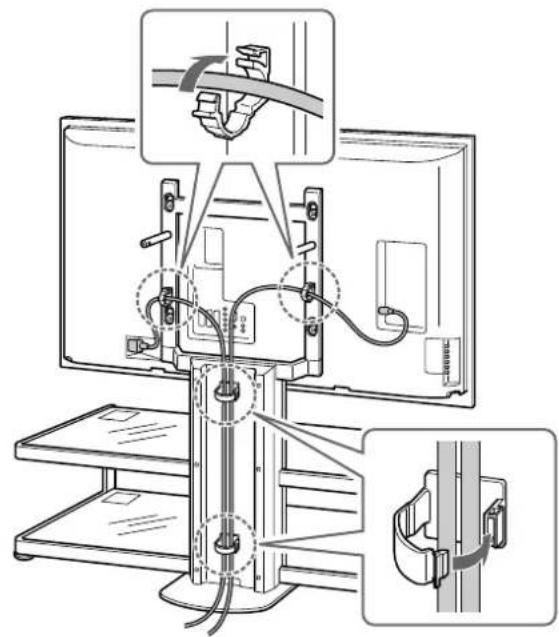

ケーブル類をまとめる

1 電源コードや接続ケーブルをテレビにつなぐ。ケーブル類をつけたら、ケーブルホルダーでまとめて支柱後面に収めてください。

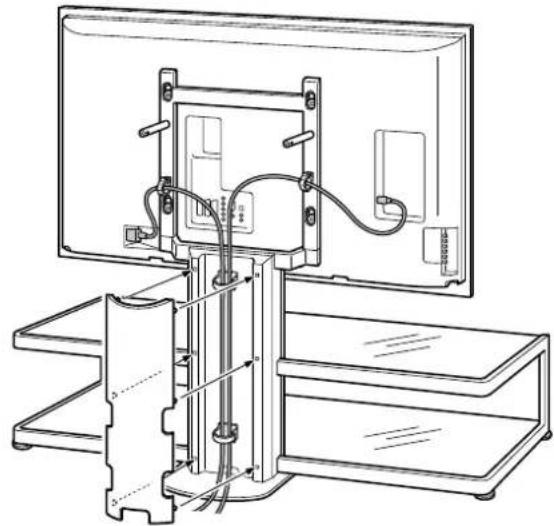

2 背面のコードホルダーを取り付ける。

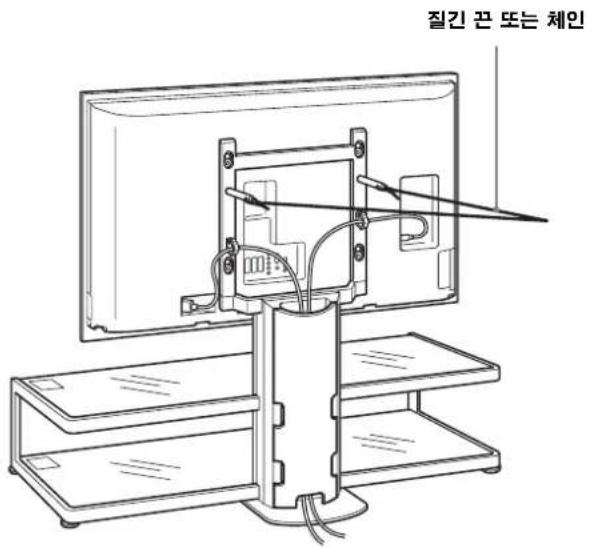

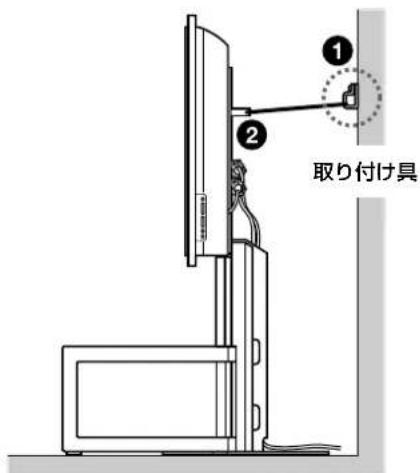

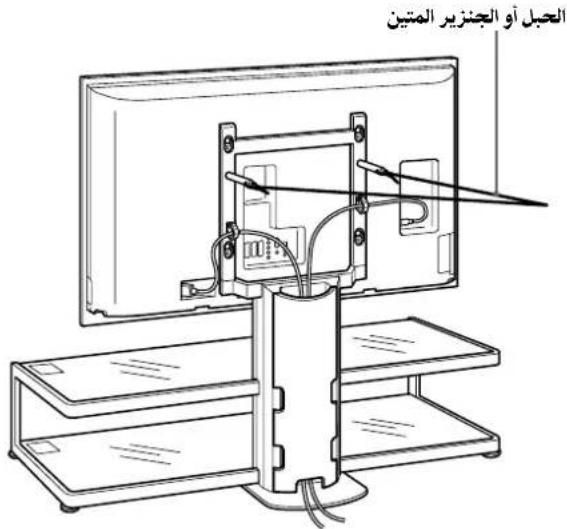

転倒防止の処置をする

警告

転倒防止の処置をしてください。スタンドが転倒して、けがの原因になる恐れがあります。スタンドと壁や柱などを固定しないと、転倒防止の処置を行ってください。

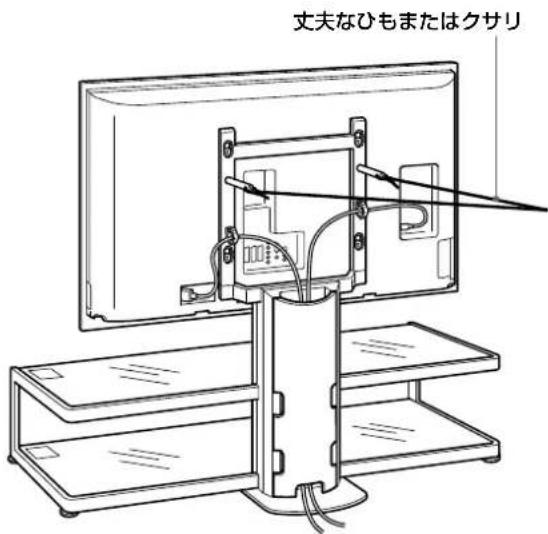

あらかじめ市販の丈夫なひもまたはチェーンと、壁につなぐための取付具をご用意ください。

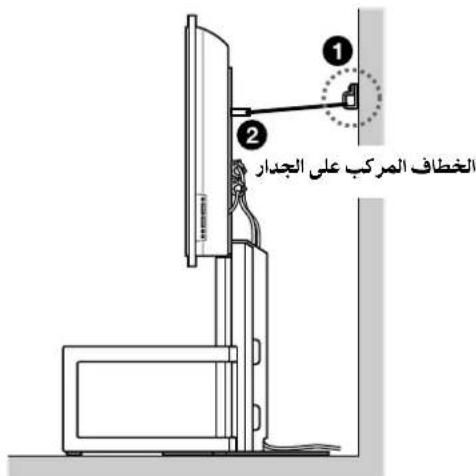

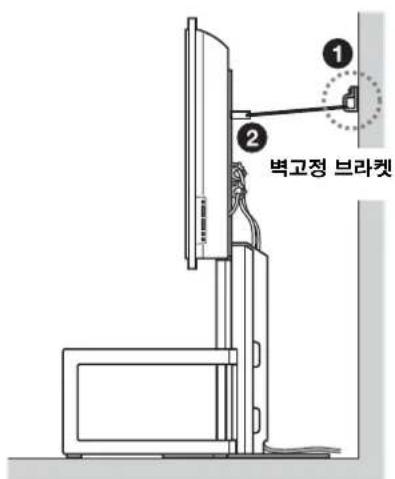

1 ひもやチェーンは壁や柱に取付具を固定する。 2 転倒防止穴付き固定用ネジの穴にひもやチェーンなどを通して、壁側の取り付け具にしっかりと結ぶ。

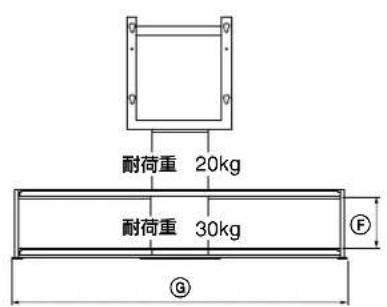

主仕様

積載量についてのご注意

ガラス棚板には、指定の質量以上の物を載せないでください。指定の質量以上の物を載せると、ガラス棚板が割れたり、破片が飛散するなどして、けがの原因になることがあります。

寸法 (mm) A		1,393
	B	1,425
	C	616
	D	419
	E	462
	F	220
	G	1,451
	H	1,045
	I	297
質量 (kg)		48

本機の仕様および外観は、改良のため予告なく変更することがありますので、ご了承ください。

와형치수: mm	A	1,393
	B	1,425
	C	616
	D	419
	E	462
	F	220
	G	1,451
	H	1,045
	①	297
重量:		48 kg

1494	A	p#
1240	B
717	C
319	D
274	E
77.	F
1801	G
1.80	H
79V	I
	:
