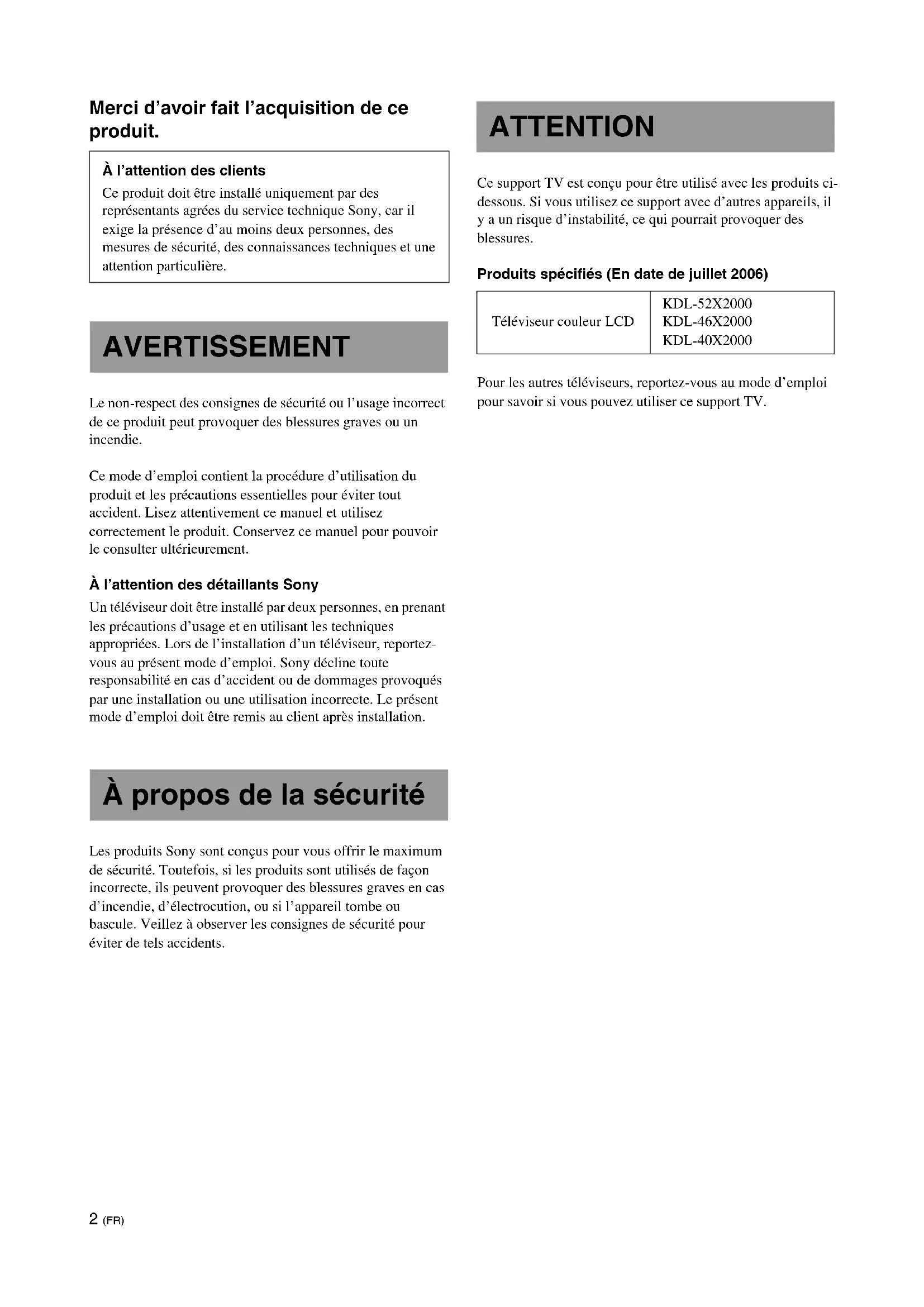

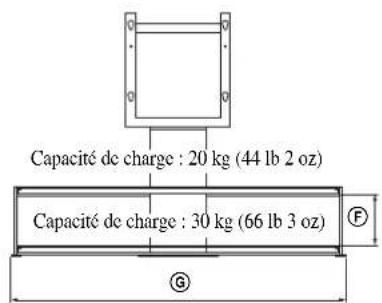

Load capacity: 30 kg (66 lb 3 oz) Load capacity: 20 kg (44 lb 2 oz) Note on carrying capacity2 (FR) Merci d’avoir fait l’acquisition de ce produit. Le non-respect des consignes de sécurité ou l’usage incorrect de ce produit peut provoquer des blessures graves ou un incendie. Ce mode d’emploi contient la procédure d’utilisation du produit et les précautions essentielles pour éviter tout accident. Lisez attentivement ce manuel et utilisez correctement le produit. Conservez ce manuel pour pouvoir le consulter ultérieurement. À l’attention des détaillants Sony Un téléviseur doit être installé par deux personnes, en prenant les précautions d’usage et en utilisant les techniques appropriées. Lors de l’installation d’un téléviseur, reportez- vous au présent mode d’emploi. Sony décline toute responsabilité en cas d’accident ou de dommages provoqués par une installation ou une utilisation incorrecte. Le présent mode d’emploi doit être remis au client après installation. Les produits Sony sont conçus pour vous offrir le maximum de sécurité. Toutefois, si les produits sont utilisés de façon incorrecte, ils peuvent provoquer des blessures graves en cas d’incendie, d’électrocution, ou si l’appareil tombe ou bascule. Veillez à observer les consignes de sécurité pour éviter de tels accidents. Ce support TV est conçu pour être utilisé avec les produits ci- dessous. Si vous utilisez ce support avec d’autres appareils, il y a un risque d’instabilité, ce qui pourrait provoquer des blessures. Produits spécifiés (En date de juillet 2006) Pour les autres téléviseurs, reportez-vous au mode d’emploi pour savoir si vous pouvez utiliser ce support TV. À l’attention des clients Ce produit doit être installé uniquement par des représentants agrées du service technique Sony, car il exige la présence d’au moins deux personnes, des mesures de sécurité, des connaissances techniques et une attention particulière. AVERTISSEMENT À propos de la sécurité ATTENTION Téléviseur couleur LCD KDL-52X2000 KDL-46X2000 KDL-40X20003 (FR) Ce produit ne doit être installé que par des représentants agréés du service technique Sony. Toute installation par un tiers non agréé risque de provoquer des blessures graves, car le téléviseur et son support TV sont très lourds. Veillez à prendre toutes les mesures nécessaires afin d’éviter que le support TV ne bascule. Dans le cas contraire, le téléviseur risque de basculer et de provoquer des blessures. Ancrez téléviseur sur un mur, un pilier, etc., afin d’éviter qu’il ne bascule. Veillez à installer le support TV sur une surface plane et solide. N’installez pas le support TV s’il penche d’un côté. Sinon, le support TV risque de basculer ou le téléviseur risque de tomber. Ceci pourrait provoquer des blessures. Si vous installez le support TV sur une surface moelleuse, comme un tapis ou une moquette, posez au préalable une plaque sur l’emplacement concerné. N’utilisez pas de support TV fissuré. Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas lorsqu’il est installé sur le support TV. Le support TV risque de basculer et le téléviseur risque de tomber, ce qui peut provoquer des blessures graves, voire la mort. Veillez à ce que les enfants ne grimpent pas sur le support TV et empêchez-les de se faufiler entre les étagères. Si des enfants grimpent sur le support TV ou sur les étagères, ils risquent de briser le verre, de faire basculer le support TV, de faire tomber le téléviseur et de se blesser. Ne montez pas sur le support TV. Vous risquez de tomber ou de briser le verre et de vous blesser. Ne bouchez pas les orifices de ventilation du téléviseur. Si vous couvrez les orifices de ventilation du téléviseur (avec un drap ou autre), le téléviseur risque de surchauffer et de provoquer un incendie. Veillez à ne pas coincer le cordon d’alimentation ou le câble de raccordement.

• Veillez à ne pas coincer le cordon d’alimentation ou le câble de raccordement lorsque vous installez le téléviseur sur le support TV. L’endommagement du cordon d’alimentation ou du câble de raccordement peut entraîner un incendie ou l’électrocution.

• Ne marchez pas sur le cordon d’alimentation ou sur le câble de raccordement lorsque vous transportez le support TV. Le cordon d’alimentation ou le câble de raccordement peuvent être endommagés, entraînant un incendie ou l’électrocution. Veillez à ne pas vous prendre les pieds dans le cordon d’alimentation ou dans les câbles de raccordement. Vous pourriez tomber, le support TV pourrait basculer et vous risqueriez de vous blesser. AVERTISSEMENT Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en cas d’incendie, d’électrocution, ou si l’appareil tombe ou bascule. N’utilisez pas le support TV s’il est fissuré. Le verre risque de se briser et le téléviseur peut tomber ou le support TV risque de basculer. Ceci pourrait provoquer des blessures. Support TV fissuré

Français4 (FR) Ne déplacez pas le support TV si le téléviseur est fixé dessus ou si des appareils sont raccordés. Si vous déplacez le support TV lorsque le téléviseur est fixé dessus, vous pourriez vous faire mal au dos, le support TV pourrait tomber et vous risqueriez de vous blesser. De plus, les appareils raccordés pourraient tomber et briser le verre. N’installez pas d’autre équipement que le produit spécifié.

• Ce support TV est conçu pour être utilisé uniquement avec le produit spécifié. Si vous installez un autre équipement que celui spécifié, il risque de tomber ou de se briser et de provoquer des blessures.

• Ne placez aucun objet sur le support TV, tels que vases, poteries, etc.

• Ne démontez pas sur le support TV.

• Ne placez aucun objet chaud directement sur le support TV. La chaleur risque de décolorer ou de déformer le support TV.

• Ne placez aucun objet sur le support TV pouvant briser le verre. Veillez à bien fixer le téléviseur. Fixez le téléviseur au support TV à l’aide des tenons de fixation fournis. Si le téléviseur n’est pas installé correctement, il risque de tomber ou le support TV risque de basculer, entraînant des blessures. Ne vous appuyez pas sur le verre et ne le soumettez pas à des chocs. Ne vous appuyez pas sur le support TV avec les mains lors de l’installation du téléviseur. Ne cognez pas le support TV avec des objets durs, tels qu’un tournevis, etc. Le verre risque de se briser et de provoquer des blessures. Lors du transport du support TV Vous risquez de vous blesser si vous essayez de déplacer vous-même le support TV ou si vous ne tenez pas compte des procédures appropriées énoncées ci-après. Afin d’éviter cela, suivez les conseils ci-dessous.

• Assurez-vous qu’au moins deux personnes transportent le support TV et que vous avez préalablement retiré le téléviseur, les appareils qui lui sont raccordés et les étagères en verre.

• Ne tirez pas sur le support TV. Les pièces de la base du support TV risquent de s’enlever et vous risquez d’endommager votre sol.

• Veillez à ne pas coincer vos mains ou vos pieds sous le socle.

• Lorsque vous transportez le support TV, ne le tenez pas par l’étagère en verre. ATTENTION Le non-respect des précautions suivantes peut entraîner des dommages corporels ou matériels.5 (FR) Ne soumettez pas le verre à un choc trop violent. Même si ce support TV est en verre trempé, il est nécessaire de le manier avec précaution. Si le verre rompt, les bris de verre peuvent provoquer des blessures. Il est par conséquent important de respecter les consignes de sécurité ci- dessous.

• Ne heurtez pas le verre et ne laissez aucun objet pointu tomber dessus. Évitez les chocs violents.

• Ne rayez pas le verre et évitez de le heurter avec des objets pointus.

• Ne frappez pas les bords du verre avec un objet lourd, tel qu’un aspirateur. Remarque à propos de la capacité de charge Ne placez aucun équipement qui dépasse la capacité de charge maximale de chaque étagère, comme indiqué sur l’illustration. Sinon, les étagères risquent de se rompre. Remarques à propos de l’installation

• Lorsque vous montez le support TV, protégez votre sol avec les emballages.

• Installez le support TV sur une surface plane et solide. Le support ne doit jamais être installé selon un angle ou incliné. Pour éviter cela, respectez les consignes de sécurité suivantes. – Si vous installez le support TV sur une surface moelleuse, comme un tapis ou une moquette, posez au préalable une plaque sur l’emplacement concerné. – N’installez pas le support TV dans un endroit exposé à la lumière directe ou à proximité d’une source de chaleur. – N’installez pas le support TV dans un endroit exposé à la chaleur ou à l’humidité, ni à l’extérieur. Remarque à propos de l’utilisation Pour maintenir le support TV propre, nettoyez-le de temps en temps avec un chiffon doux et sec. Les taches tenaces peuvent être nettoyées avec un chiffon légèrement imprégné de détergent dilué. Essuyez ensuite la surface avec un chiffon doux et sec. N’utilisez pas de produits chimiques, tels qu’un diluant ou de l’essence, car ils endommageront la surface du support TV. Veillez à ce que le travail d’installation soit effectué par au moins deux personnes. L’installation du téléviseur sur le support TV doit être effectuée par au moins deux personnes. Si une seule personne se charge de l’installation, un accident ou des blessures peuvent être occasionnés. Veillez à éloigner les enfants lors de l’installation. Veillez à monter le support TV correctement en suivant les instructions. Si une vis n’est pas correctement serrée, le support TV risque de basculer. Vous pourriez vous blesser ou endommager le téléviseur. Prenez garde de ne pas vous blesser les mains ou les doigts pendant l’installation. Évitez de vous pincer les doigts ou les mains lorsque vous assemblez le support TV ou installez le téléviseur. Veillez à installer le téléviseur correctement en suivant les instructions. Serrez les vis correctement. Si le téléviseur n’est pas installé correctement, il risque de tomber et de provoquer des blessures. 20 kg (44 lb 2 oz)SU-FL61 : 48 kg (105 lb 14 oz)30 kg (66 lb 3 oz) Pour les revendeurs Sony Lisez attentivement les consignes de sécurité énoncées ci-dessus et soyez particulièrement attentif lors de l’installation, de la maintenance, du contrôle et de la réparation de ce produit.6 (FR) Vous devez disposer d’un tournevis cruciforme correspondant aux vis indiquées avant de procéder à l’assemblage. Vérification des pièces Nom Quantité Armature

Support de l’étagère en verre

Vis à crochet (+PSW5 × L16)

Tenon de fixation 2 Montage du support TV Si vous coincez le cordon d’alimentation sous ou entre des pièces de l’équipement, ceci peut provoquer un court-circuit ou une électrocution. Si vous trébuchez sur le cordon d’alimentation ou le câble de raccordement, le support TV risque de basculer et de provoquer des blessures. Choisissez l’emplacement d’installation et posez le support TV sur le sol avant d’installer le téléviseur. Comme le téléviseur est lourd, il est recommandé de choisir l’emplacement d’installation, et d’y poser le support TV avant d’installer le téléviseur.

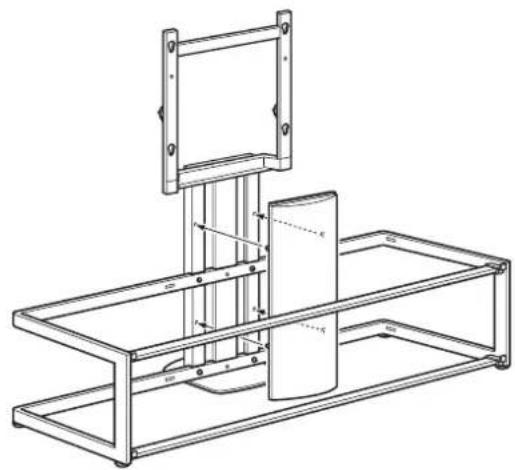

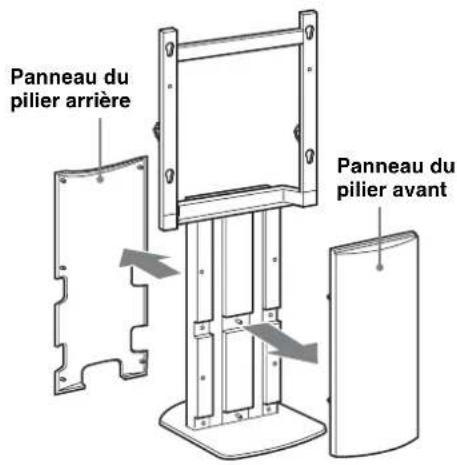

Détachez les panneaux du pilier avant et du pilier arrière du pilier central. AVERTISSEMENT Panneau du pilier arrièrePanneau du pilier avant7 (FR)

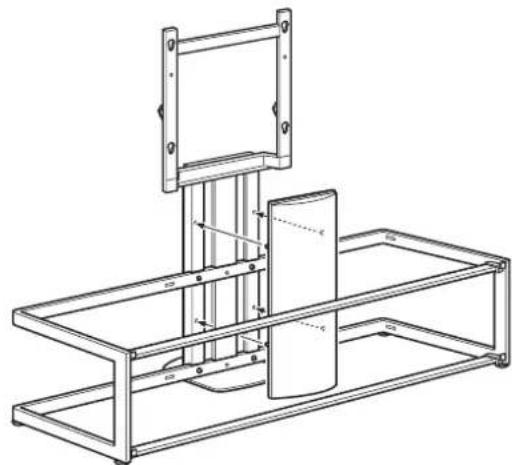

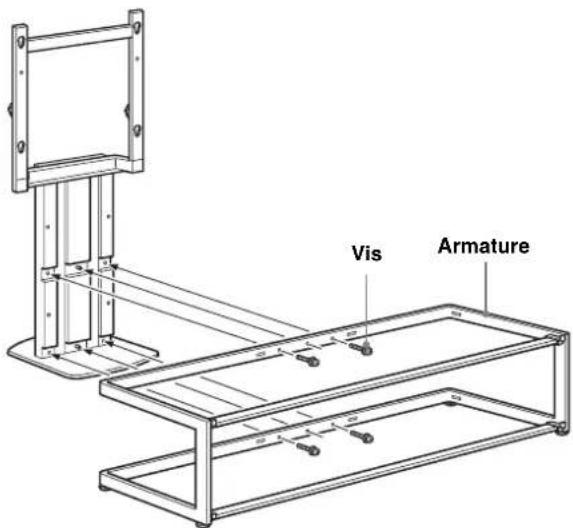

Fixez le pilier central à l’armature. Fixez le pilier central à l’armature à l’aide des quatre vis.

• Veillez à ce que le montage du support TV soit effectué par au moins deux personnes.

• Fixez le pilier central à l’armature à l’aide des quatre vis sans les serrer ; une fois les deux éléments correctement fixés, serrez les vis.

• Si vous utilisez un tournevis électrique, réglez le couple sur environ 1,5 N·m {15 Kgf·cm}.

Fixez le panneau du pilier avant comme indiqué ci-dessous. Avant de fixer le panneau du piler avant, vérifiez que les quatre vis sont correctement serrées. Vis Armature Remarques Remarque Installation du téléviseur

Préparez-vous à installer le téléviseur. Démontez le support de table (éventuel) et retirez les deux vis à l’arrière du téléviseur. Pour plus d’informations, reportez-vous au feuillet fourni avec le téléviseur.

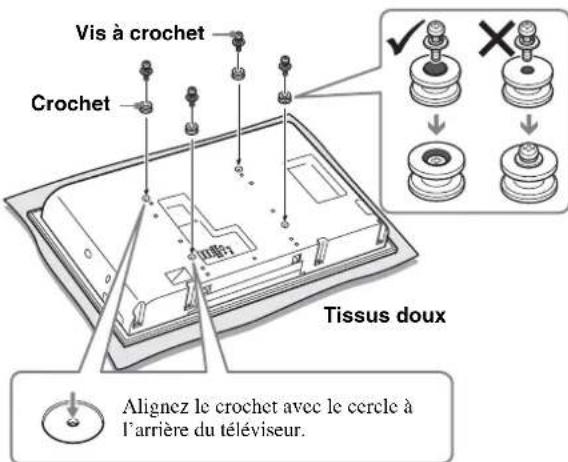

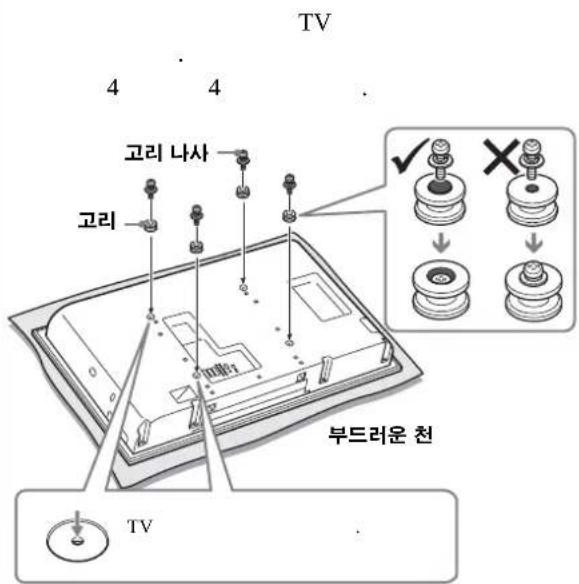

Fixez les quatre crochets à l’arrière du téléviseur. Placez le téléviseur écran vers le bas sur une surface lisse en prenant soin d’avoir placé au préalable un tissus doux. Fixez les quatre crochets à l’aide des quatre vis à crochet.

• Si vous utilisez un tournevis électrique, réglez le couple sur environ 2 N·m {20 Kgf·cm}.

• Veillez à ne pas utiliser d’autres vis que celles fournies (+PSW5 × L16) lorsque vous fixez les crochets. Tissus douxAlignez le crochet avec le cercle à l’arrière du téléviseur.Vis à crochetCrochet Remarques8 (FR)

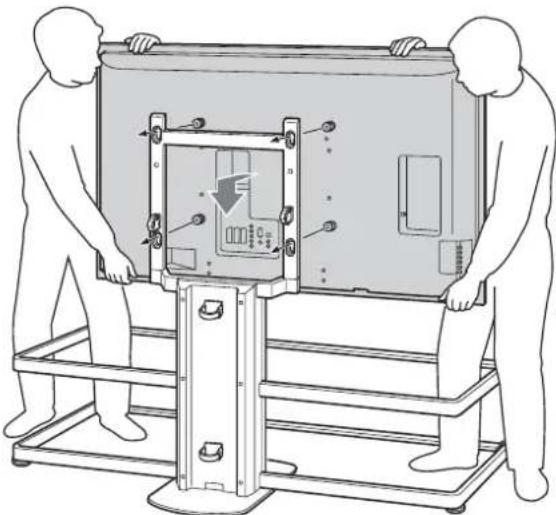

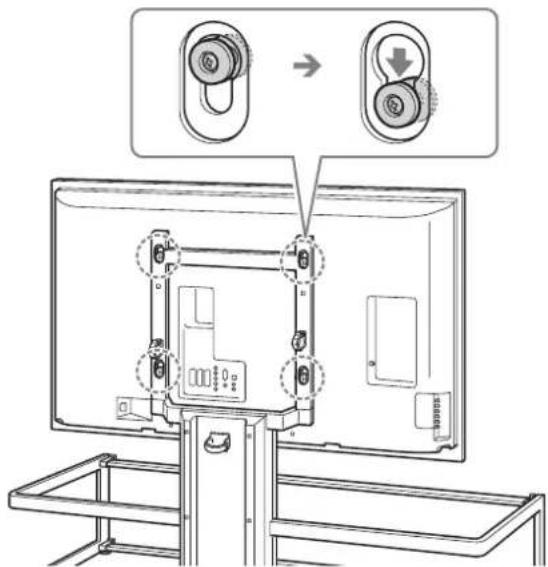

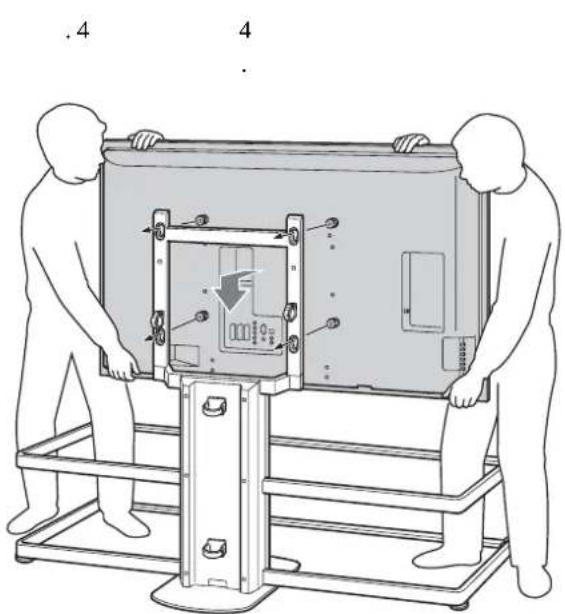

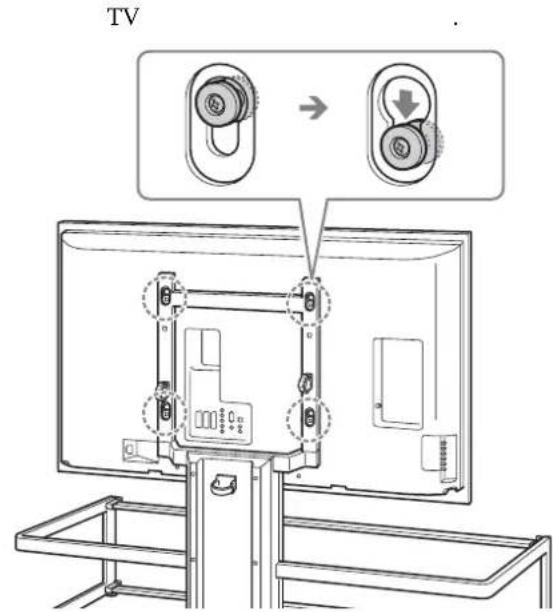

Fixez le téléviseur sur le support TV. 1 Tenez le téléviseur comme illustré ci-dessous et insérez les quatre crochets à l’arrière du téléviseur dans la partie supérieure des orifices du pilier central. Vérifiez si les quatre crochets sont fermement fixés aux quatre orifices. Veillez à ne pas renverser le support TV lorsque vous fixez le téléviseur à celui-ci. 2 Poussez le téléviseur droit vers le bas pour fixer correctement les crochets dans le support TV, de la manière illustrée.

• Vérifiez si les crochets sont correctement insérés à fond dans les orifices, puis vérifiez si le téléviseur est accroché à l’horizontale.

• Veillez à ne pas déplacer le support TV lorsque vous fixez le téléviseur. Remarque Remarques

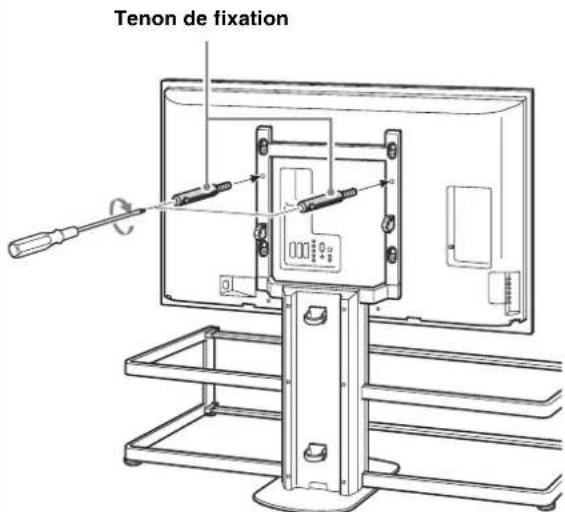

Fixez le téléviseur et le support TV à l’aide des deux tenons de fixation. Veillez à fixer les tenons à l’aide d’un tournevis.

• Si vous n’utilisez pas les deux tenons de fixation pour fixer le téléviseur, celui-ci risque de tomber et vous pourriez vous blesser.

• Si vous utilisez un tournevis électrique, réglez le couple sur environ 1,5 N·m {15 Kgf·cm}. Tenon de fixation Remarques9 (FR) Fixation des étagères en verre

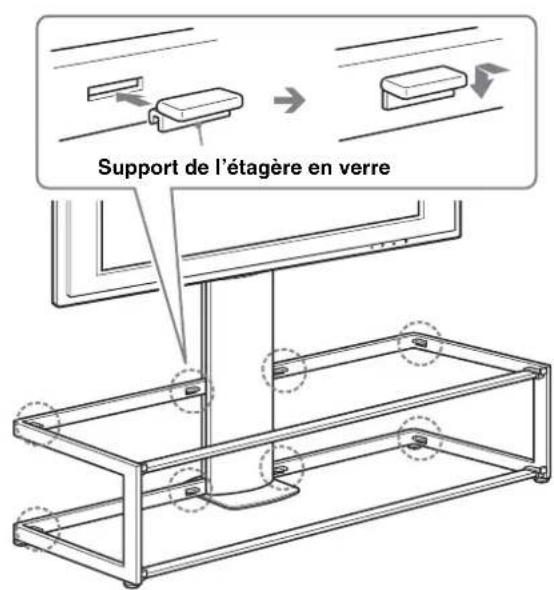

Fixez les huit support des étagères en verre à l’armature. Insérez les supports de l’étagère en verre dans les orifices de l’armature en veillant à ce qu’ils soient horizontaux et parallèles entre eux. Support de l’étagère en verre Remarque

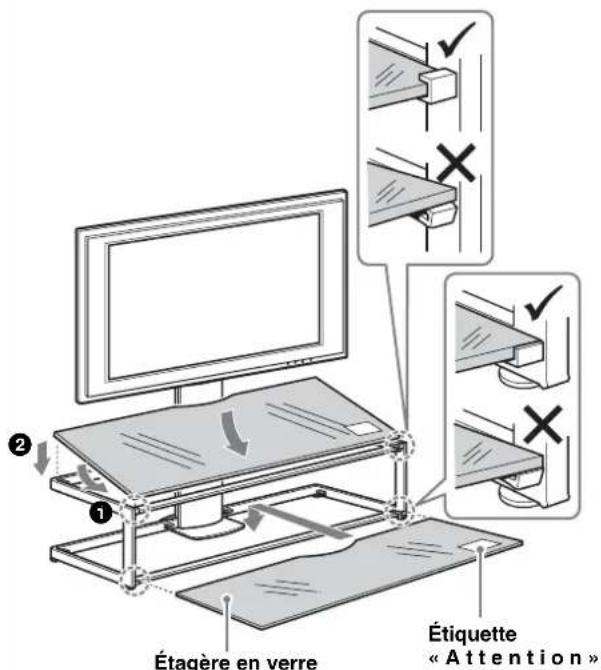

Installez tout d’abord l’étagère en verre inférieure, puis l’étagère en verre supérieure.

• Veillez à ne pas coincer vos doigts entre l’armature et les étagères en verre lorsque vous installez celles-ci.

• Insérez l’étagère en verre après avoir installé le téléviseur sur le support TV. Sinon, vous risquez de heurter le verre avec le téléviseur pendant l’installation ; vous pourriez vous blesser ou endommager le matériel.

• Installez l’étagère en verre sur le support TV en prenant soin de la placer avec l’étiquette « Attention » vers l’avant, sur la droite, comme indiqué ci-dessus. Étagère en verre Étiquette «Attention»

Remarques10 (FR) Raccordement des câbles

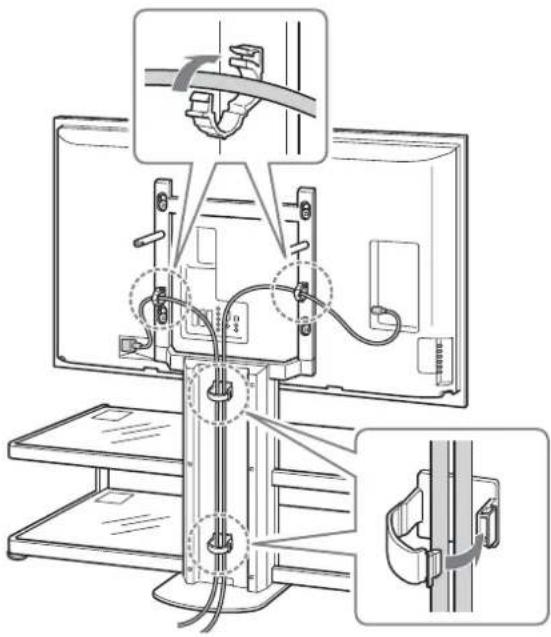

Raccordez le cordon d’alimentation et les autres câbles au téléviseur. Raccordez les câbles et faites-les passer dans les liens, puis faites-les descendre à l’arrière du pilier central.

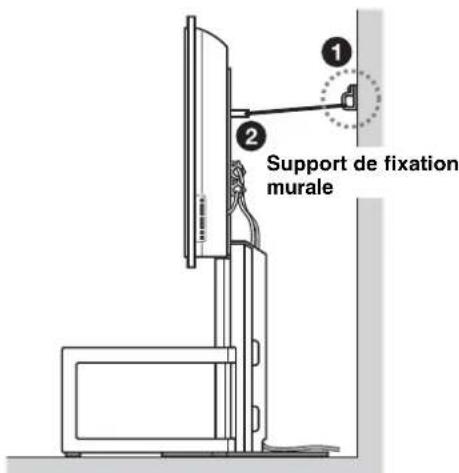

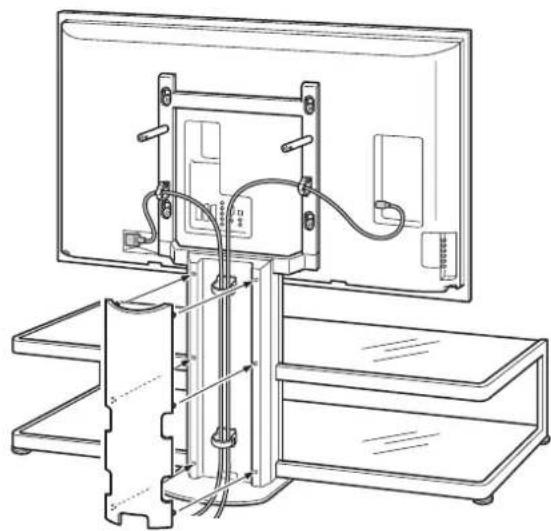

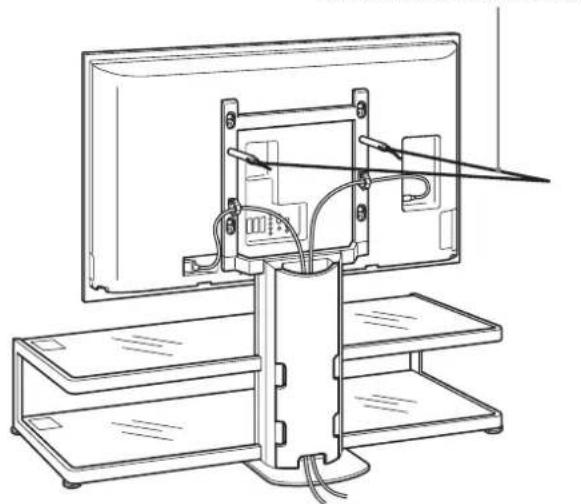

Fixez le panneau du pilier arrière. Mesures de sécurité pour éviter le basculement Veillez à prendre les mesures nécessaires pour éviter que le support TV ne bascule ; le téléviseur risque également de basculer et vous pourriez vous blesser. Fixez le téléviseur sur un mur, un pilier, etc. Pour cela, vous devez vous procurer une corde ou une chaîne, ainsi que des supports de fixation murale. 1 Placez le support de fixation murale sur un mur solide ou sur un pilier. 2 Faites passer la corde ou la chaîne à travers les deux trous des tenons de fixation, puis fixez l’autre extrémité de la corde ou de la chaîne au support de fixation murale. AVERTISSEMENT Support de fixation muraleCorde ou chaîne résistante11 (FR) La conception et les spécifications sont sujettes à modification sans préavis. Spécifications Ne placez aucun équipement qui dépasse la capacité de charge maximale des étagères en verre, car celles-ci risquent de se briser et vous pourriez vous blesser. Dimensions : mm (pouces)
