SU36HS2 - Meuble TV SONY - Notice d'utilisation et mode d'emploi gratuit

Marque	Sony
Modèle	SU36HS2
Type de produit	Meuble TV
Dimensions approximatives (L x P x H)	900 x 400 x 600 mm
Poids approximatif	18 kg
Matériau principal	Panneau de particules, verre trempé
Couleur	Non spécifiée (noir ou argent probable)
Compatibilité TV	Téléviseur Sony de 92 cm (36 pouces)
Capacité de charge maxi	Non spécifiée
Fonctions principales	Étagère réglable, portes vitrées, gestion des câbles
Assemblage	Nécessite un tournevis cruciforme, clé Allen et clé en Y fournies
Sécurité	Sangle anti-bascule et porte-pince TV inclus
Entretien et nettoyage	Chiffon doux, détergent doux, pas d'abrasifs
Pièces détachées	Liste complète fournie, numéros de pièce disponibles
Service client (Canada)	1-877-779-9929
Service client (États-Unis)	1-619-661-6136 (pièces de rechange)
Remarque	Portes vitrées à installer après positionnement final

FOIRE AUX QUESTIONS - SU36HS2 SONY

Quels outils sont nécessaires pour assembler le meuble SU36HS2 ?

Vous aurez besoin d'un tournevis cruciforme de taille moyenne. La notice fournit également une clé Allen et une clé en Y.

Puis-je utiliser ce meuble avec un téléviseur d'une autre marque que Sony ?

Le meuble est conçu pour un téléviseur Sony de 92 cm (36 pouces). Il peut convenir à d'autres marques, mais vérifiez les dimensions et le poids.

Comment nettoyer les portes vitrées ?

Utilisez un chiffon doux et une solution de détergent doux. N'utilisez pas de poudre à récurer, de tampon abrasif ou de solvant.

Comment fixer le téléviseur pour éviter qu'il ne bascule ?

Utilisez le porte-pince du téléviseur (pièce Q) et la sangle à double fixation (pièce V) fournis. Fixez le clip au téléviseur, insérez la boucle dans la fente et serrez la courroie.

Puis-je régler la hauteur de l'étagère ?

Oui, l'étagère est réglable. Choisissez les trous appropriés en fonction des appareils que vous installez.

Que faire si des pièces sont manquantes ou endommagées ?

Pour les résidents du Canada, appelez le 1-877-779-9929. Pour les États-Unis, composez le 1-619-661-6136 pour les pièces de rechange.

Quelles sont les dimensions exactes du meuble SU36HS2 ?

Les dimensions exactes ne sont pas fournies dans la notice. Les dimensions approximatives sont 900 x 400 x 600 mm (L x P x H).

Puis-je installer les portes vitrées après avoir déplacé le meuble ?

Il est recommandé d'installer les portes vitrées une fois le meuble à son emplacement final et de les retirer avant tout déplacement.

Le meuble peut-il supporter un téléviseur plus grand que 36 pouces ?

La notice indique qu'il est conçu pour un téléviseur Sony de 92 cm (36 pouces). Un téléviseur plus grand pourrait dépasser la capacité de charge ou les dimensions.

Comment assembler le meuble correctement ?

Suivez les étapes de la notice. Assemblez près de l'emplacement final, ne serrez pas les vis complètement avant d'avoir aligné les panneaux. Repérez les pièces par les lettres sur les schémas.

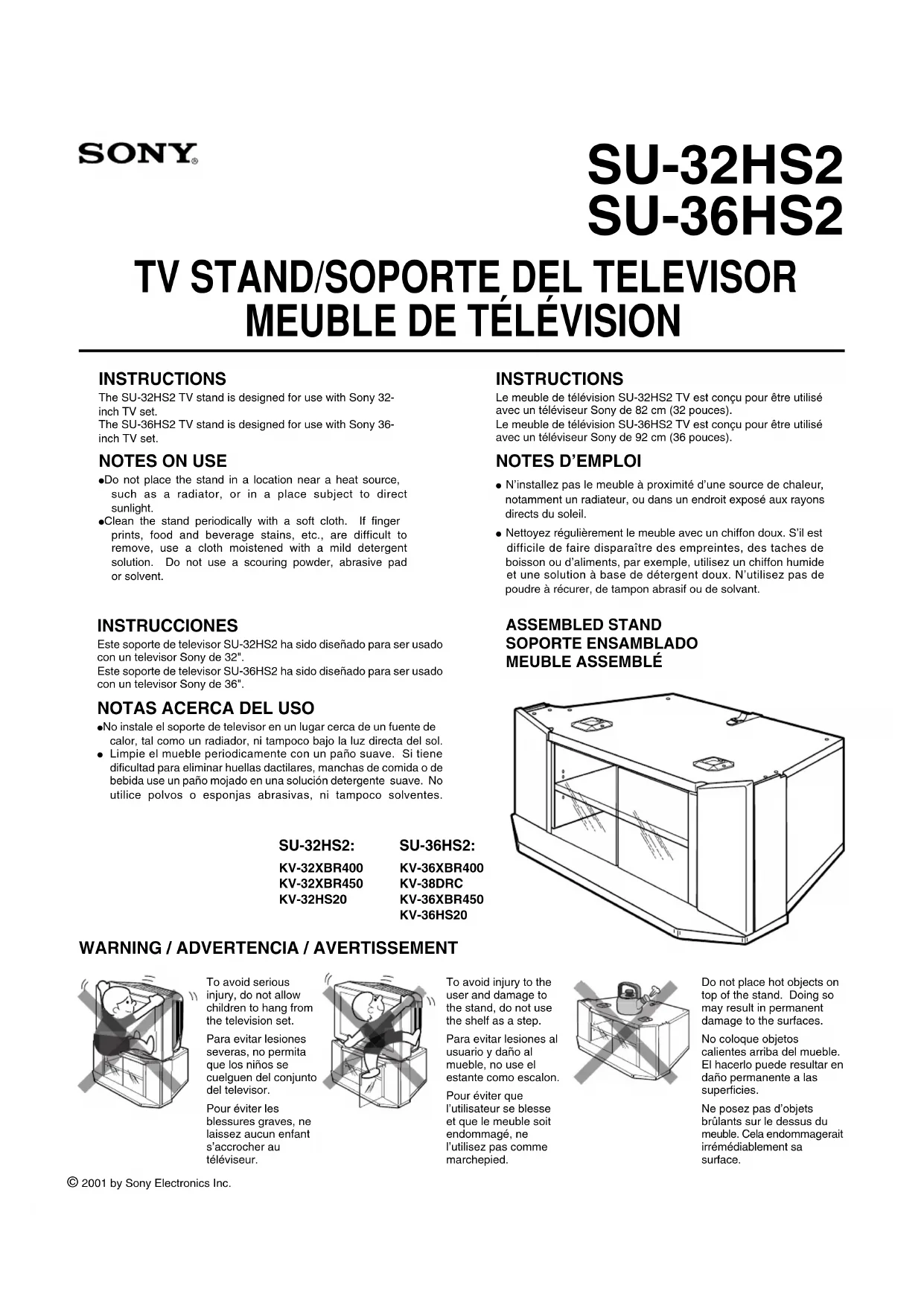

MODE D'EMPLOI SU36HS2 SONY

Le meuble de télévision SU-32HS2 TV est concu pour etre utilise avec un telleviseur Sony de 82 cm (32 pouces).
Le meuble de television SU-36HS2 TV est concu pour etre utilise avec un telleviseur Sony de 92 cm (36 pouces).

NOTES D'EMPLOI

• N'installez pas le meuble à proximé d'une source de chaleur, notamment un radiateur, ou dans un endroit exposé aux rayons directs du soleil.
• Nettoyez régulierrement le meuble avec un chiffon doux. S'il est difficile de faire disparaitre des empreintes, des taches de boisson ou d'aliments, par exemple, utilisez un chiffon humide et une solution à base de détergent doux. N'utilisez pas de poudre à recuner, de tampon abrasif ou de solvant.

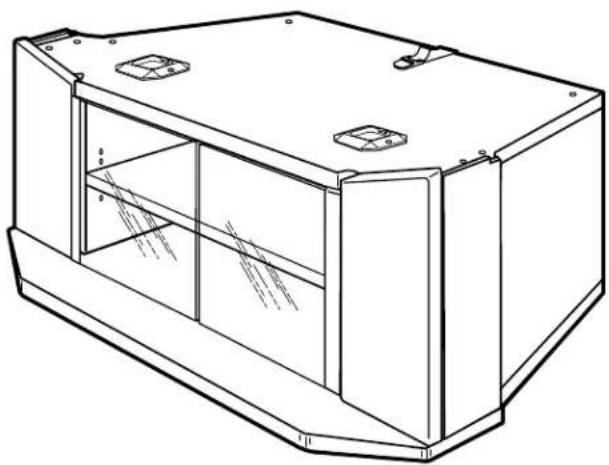

ASSEMBLED STAND SOPORTE ENSAMBLADO MEUBLE ASSEMBLE

WARNING / ADVERTENCIA / AVERTISSEMENT

Pour éviter les blessures graves, ne laisser que chaque enfant s'accrocher au télévisueur.

Pour éviter que l'utilisateur se blese et que le meuble soit endommage, ne l'utilise pas comme marchepied.

Ne posez pas d'objets brulants sur le dessus du meuble. Cela endommagerait irrémédiablement sa surface.

PARTS LIST
LISTA DE PARTES
LISTE DES PIECES

MODEL: MODELO: MODELE:		SU-32HS2 SU-32HS2 SU-32HS2 SU-36HS2 SU-36HS2 SU-36HS2 SU-36HS2 SU-36HS2 SU-36HS2 SU-36HS2 SU-36HS2 SU-36HS2 SU-36HS2 SU-36HS2 SU-36HS2 SU-36HS2 SU-36HS2 SU-36HS2 SU-36HS2 SU-36HS2 SU
Item Artístico Article	DescriptionDescripción Description	Qty Cant Qté Part No.No.parte N° de pièce Qty Cant Qté Part No.No.parte N° de pièce
①	Top board Repisa superior Panneau supérieur	1
②	Adjustable shelf Repisa ajustable Etagère régliable	1
③	Base board Repisa inferior Panneau inférieur	1
④	Right front Frontal derecho Avant droit	1
⑤	Left front Frontal izquierdo Avant gauche	1
⑥	Side back Panel lateral trasero Panneau létéralt	2
⑦	Inner board Soporte interior Panneau intéérieur	2
⑧	Back panel Panel trasero Panneau arrêté	1 XW2680-1 1 XW2692-1
⑨	Front support Soporte frontal Support avant	2
⑩	Right door Puerta derecha Porte droite	1 XW2673 1 XW2690
⑪	Left door Puerta izquierda Porte gauche	1 XW2674 1 XW2691
⑫	Glass door G039G0340Porte vitrée
A	Allen wrench Llave Allen Clé Allen	1 M0018 1 M0018
B	Y driver Desarmador "Y" Clé en Y	1 M0203 1 M0203
C	Metal tube Tubo metalico Tube métallique	4 M0019 4 M0019
D	Stop guide Tapes guía Butoir	2
E	Strike plate Placa receptora Gâche	2
F	Screw M3x16 Tornillo M3x16 Vis M3x16	2
G	Screw (Hex. Socket head) Tornillo Confirmat Vis (Hexagonale à tête creuse)	8 S0035 8 S0035
H	Screw M4x16 Tornillo M4x16 VIS M4x16	1
I	Screw #6x5/8" (Black) Tornillo #6x5/8" (Negro) Vis #6x5/8" (Noire)	1

MODEL: MODELO: MODELE:		SU-32HS2 SU-32HS2 SU-32HS2		SU-36HS2 SU-36HS2 SU-36HS2
Item Articulo Article	Description Descripción Description	Qty Cant Q'té	Part No. No.parte N° de piece	Qty Cant Q'té	Part No. No.parte N° de piece
XW28	Screw M8x8 16inlo XW2817 Vis M8x8	6
XW26	Screw #6x5/8" (Silver) 1 Vis #6x7/8" (Argenée)	1
XW26	Spreading bolt Sorea m W2682 Boulon d'acartement	12	B0077	12	B0077
XW26	Cam casting (pre-installed) 17va molde XW2684 (stalada) Came (pre-installed)	12	B0056	12	B0056
XW26	Magnet Receptor Aimant	1	P0159-1	1	P0159-1
XW26	Concealed hinge Chamière invisible	4	M0204	4	M0204
XW26	Mounting plate Piaque de fixation	4
Q	TV clip holder Hevilla de plastico Porte-pince du téléviseur	1	P0178 1	P0178
XW26	Dowel Ø8x30 Diga Goujon Ø8x30	12	W0092	12	W0092
S	Door frame Marco de la puerta Cadre de porte	2
T	Side cover (Right) Cubierta lateral (Derecha) Couvercle latoral (Droit)	1	XP0082	1	XP0080
U	Side cover (Left) Cubierta lateral (Izquierda) Couvercle latoral (Gauge)	1	XP0083	1	XP0081
V	Dual lock band (pre-attached) Tira de sellado doble (pre-installada) Courroie à double fixation (pré-montée)	1

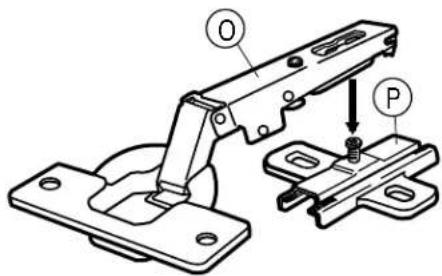

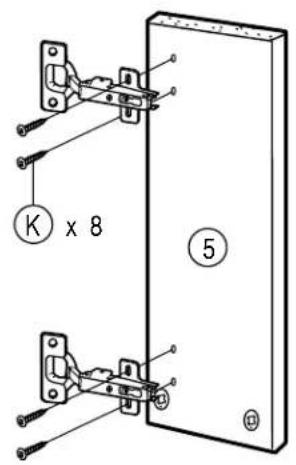

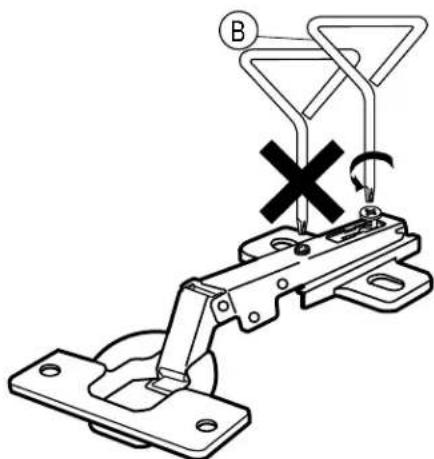

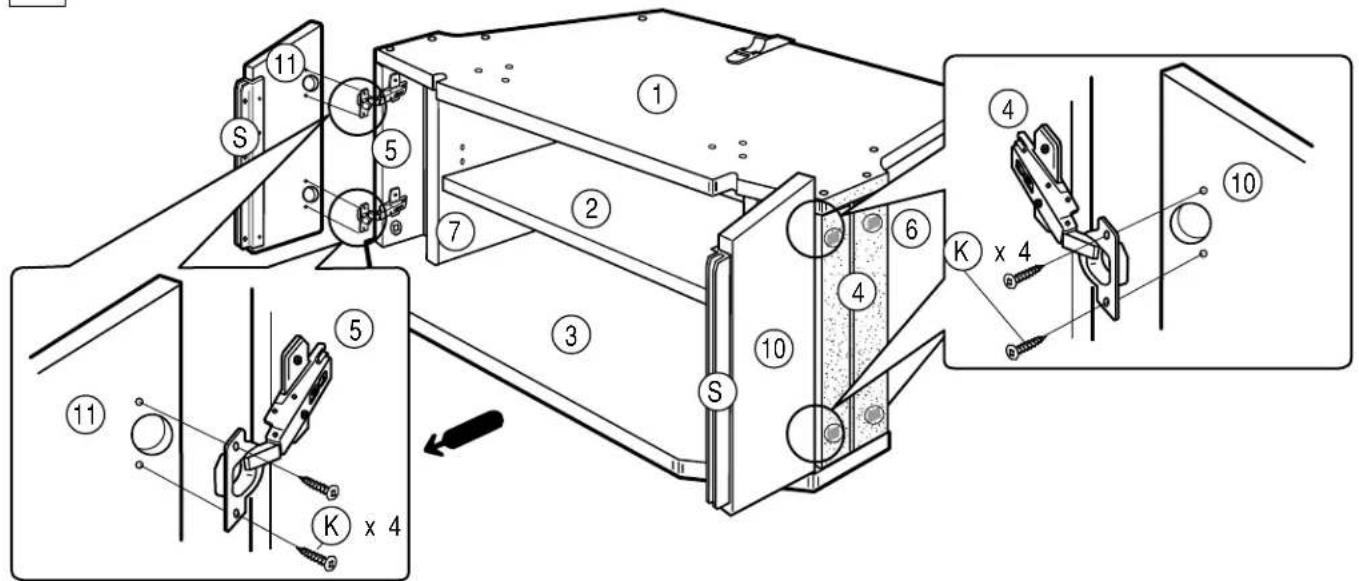

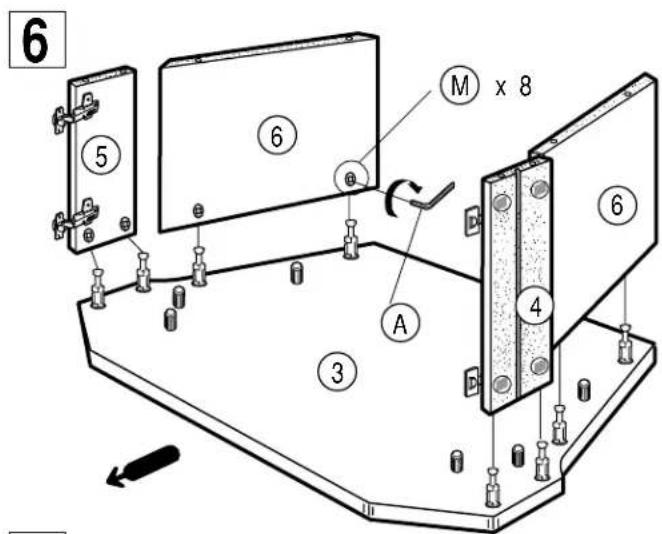

NOTES ON ASSEMBLY

• Vous aurez besoin d'un tournevis cruciforme de taille moyenne.
• Assemblez le meuble uniquement selon la méthode décrite dans ce mode d'emploi.
• Assembliez le meuble pres de l'endetroit où il sera utilisé.

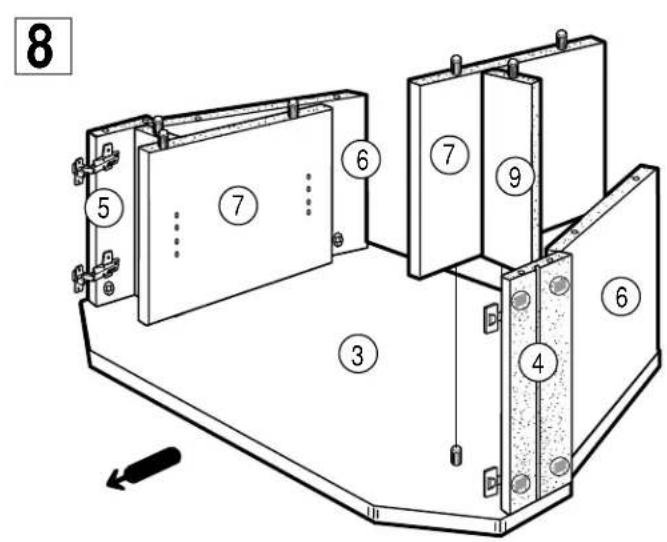

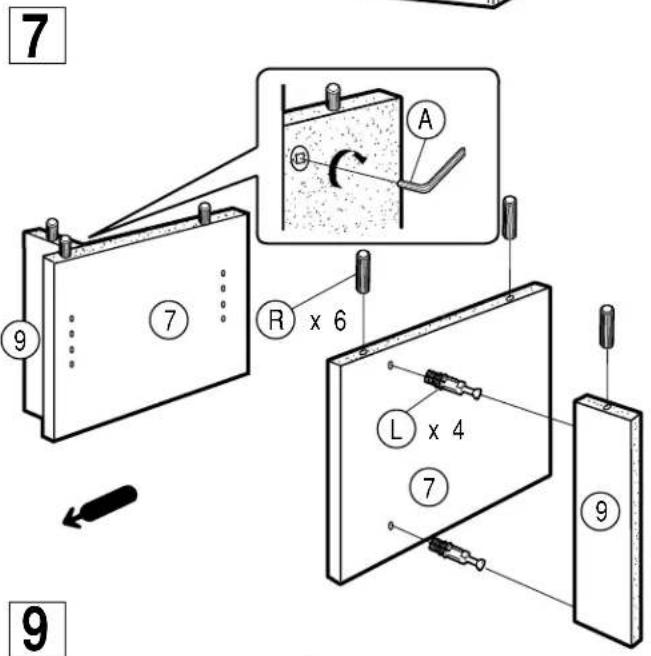

• Les lettres entourées dans les schémas sont les mêmes que celles figurant dans la liste « LISTE DES PIECES ». Afin de facilititer l'assemblage, alignez les pieces par ordre de montage.

NOTAS ACERCA DEL MONTAJE

(Concernent uniquely le meuble de télévision)

Vérifiez toutes les pieces avant l'assemblage.

Veuillez examiner tous les emballages avant de les jeter.

Si certaines pièces sont manquantes ou dédicteuses, reportez-vous aux instructions de la carte de garantie jointe.

Pour l'achat de pieces de rechange uniquement, appelez le numero ci-dessous.

1-619-661-6136 pour les habitants des États-Unis.

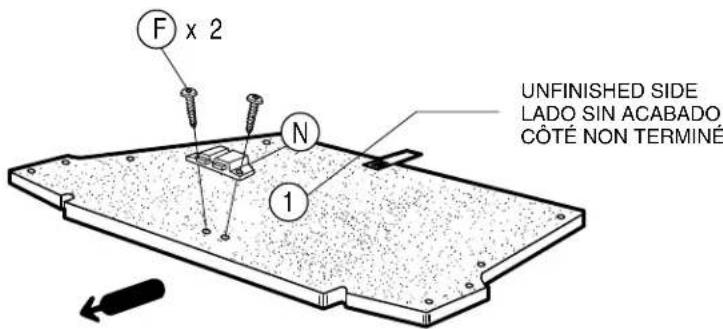

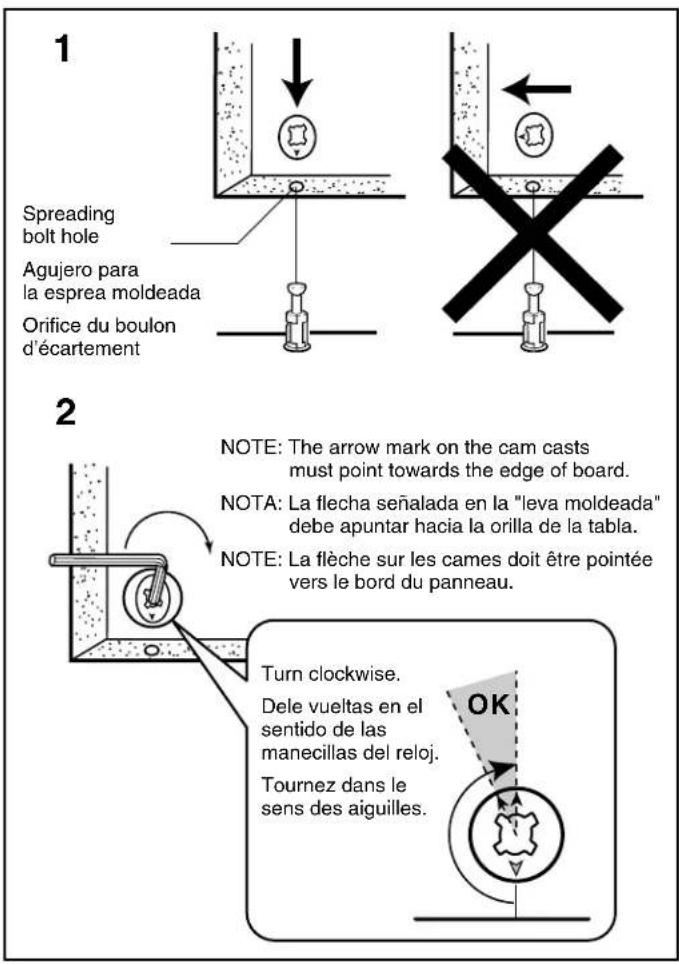

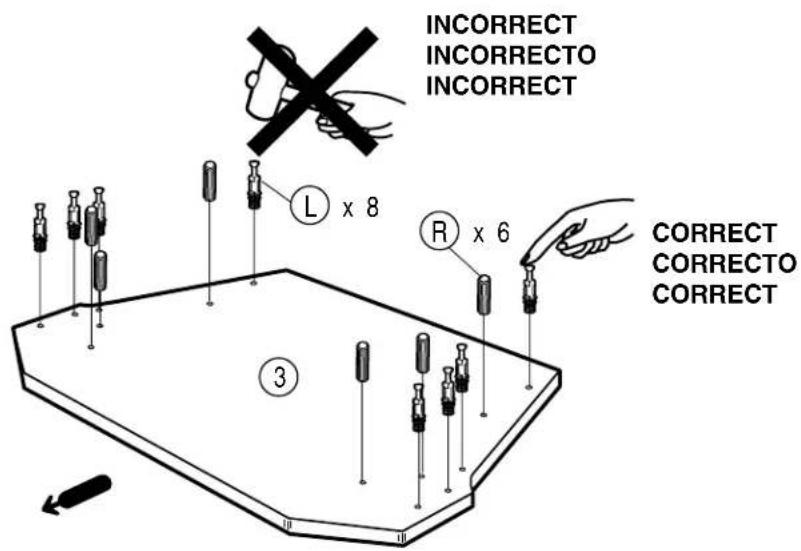

NOTE: Les cames sont pré-installées dans les pieces en bois.

La direction de la flèche indique le devant.

3

4

5

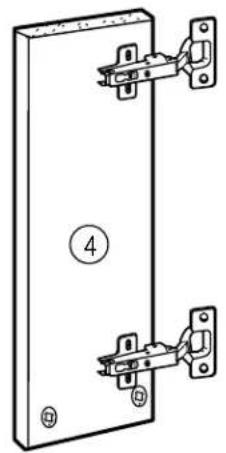

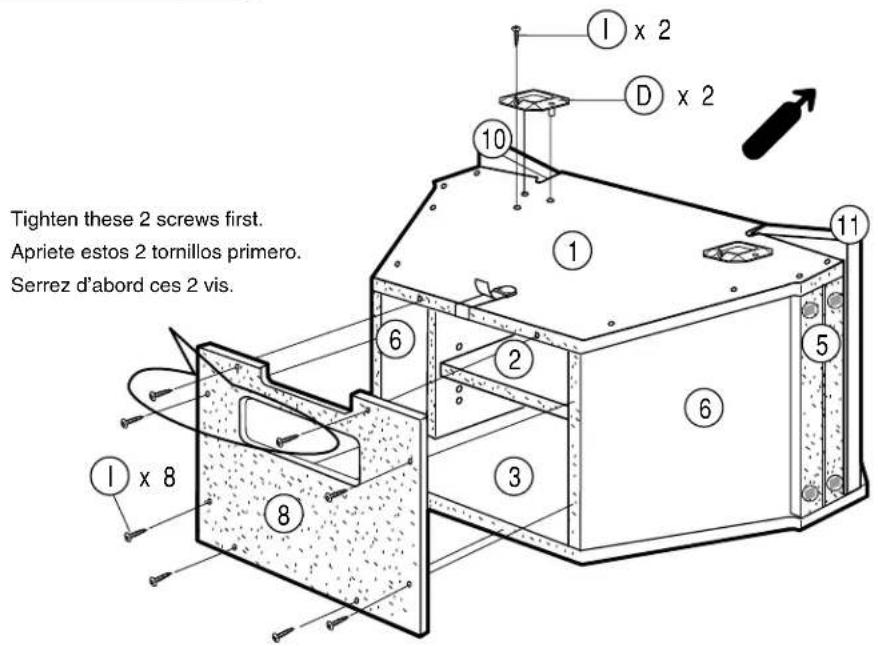

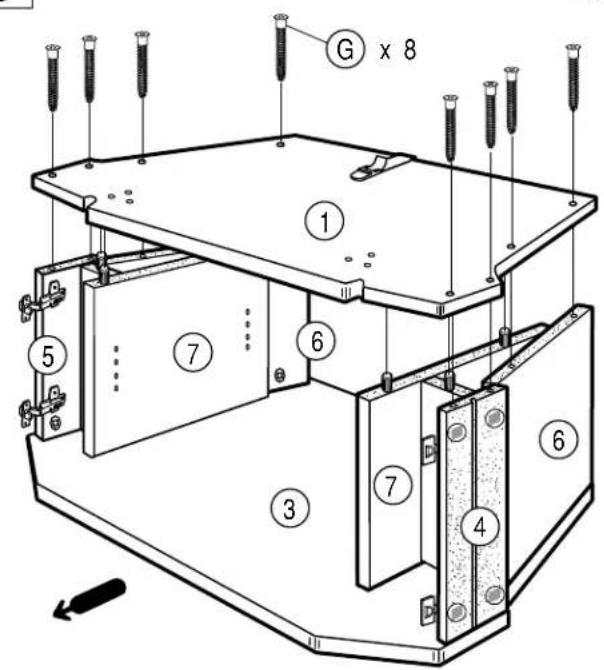

Lorsque vous fixez le panneau supérieur aux panneaux avant et arrière, ne serrez pas les vis. Pour un alignement correct, maintenez les panneaux en place puis terminez de serrer les vis.

10

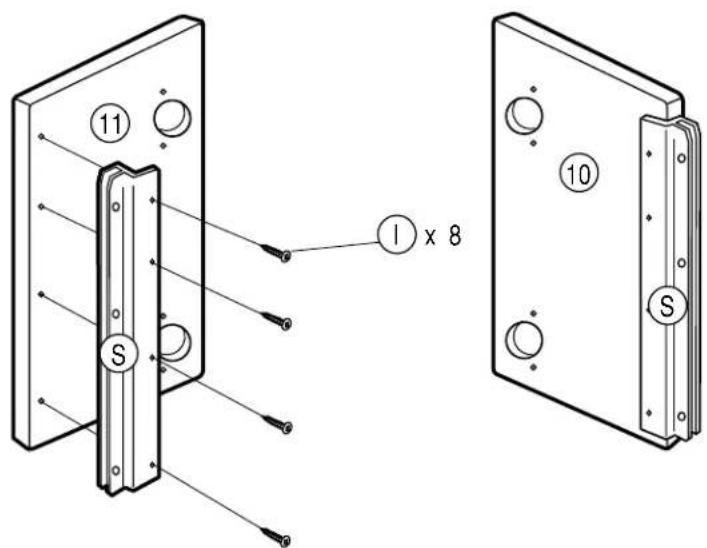

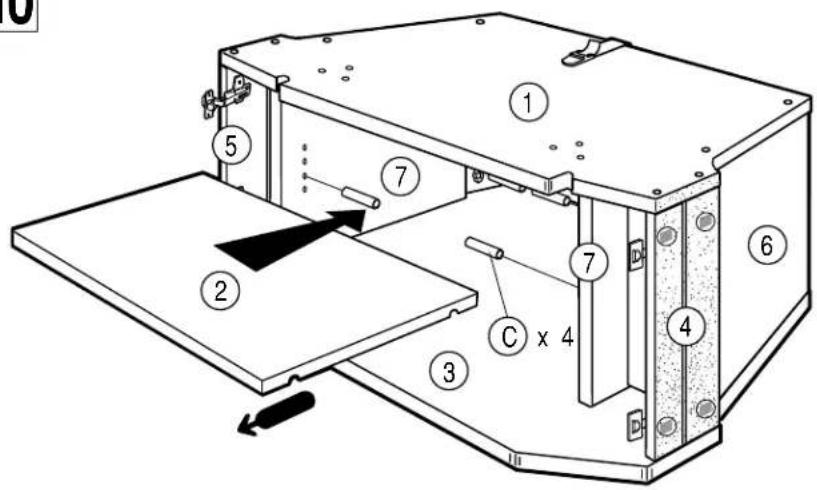

Choose the appropriate holes for shelf adjustment depending on the components to be installed.
Escoja los agujerosADECUADOS paraaabstar la repisa dependiente a los componentes que se instalaran.
Lechoix des trous appropriés au réglage de l'étagère dépend des appareils à installer.

11
12

LEFTDOOR

Les pannaaux en verre de ce meuble sont en verre trempe. Bien qu'il résiste moins aux chocs que le verre ordinaire, le verre trempe peut se fissurer s'il est soumis a un chic brutal. Veillez à ne pas le laisser tomber et à ne pas le griffer.

DISTANCE DISTANCIA DISTANCE	SU-32HS2 mm (inch)	SU-36HS2 mm (inch)
A	262.6 (10 11/32)	279.6 (11)
B	363.0 (14 5/16)	387.4 (15 1/4)

CAUTION / PRECAUTION / ATTENTION

PLEASE INSTALL GLASS DOORS AFTER THE STAND IS SET AT THE FINAL LOCATION. REMOVE GLASS DOORS PRIOR TO MOVING THE STAND.

FAVOR DE INSTALAR LAS PUERTAS DE VIDRIO DESPUES DE COLOCAR EL MUEBLE EN SU POSICION FINAL.

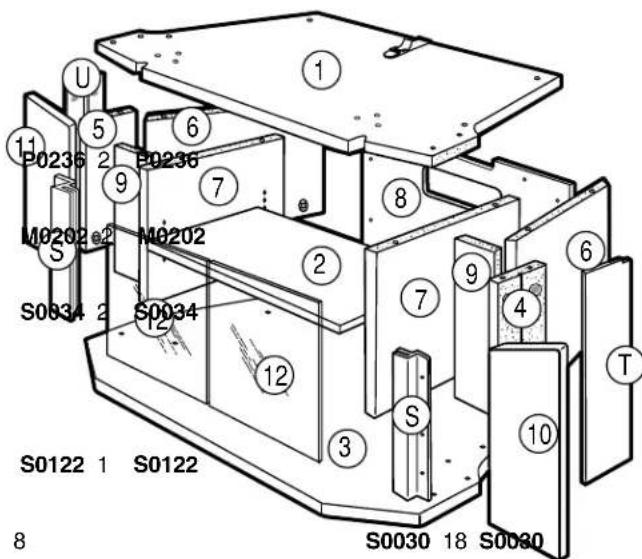

Fixez les panneaux lateraux 工 & ① après avoir installe le téléviseur.

Les courroies à double fixation sont déjà fixées aux pieces ④,⑤,①,⑩

Faites glisser la "nervure" du panneau
lateral ①, ⑥ dans la rainure du panneau
avant droit ④ et le panneau avant gauche
⑤ vers le haut jusqu'à ce qu'il touche le
panneau supérieur ①.

Basculez la partie inférieure vers le bas pour la fixer.

2

3

Lorsque vous fixez ce panneau létal au meuble, appuyez aux endroits indiqués pour une adherence maximale.

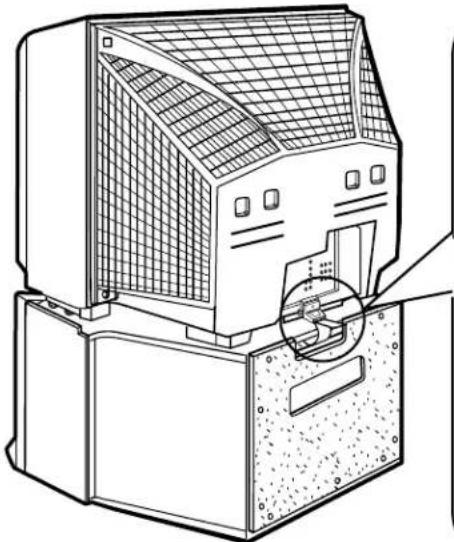

NOTE: FOLLOWING STEP 16 WILL INCREASE THE STABILITY OF THE FINAL TELEVISION/STAND UNIT.

NOTA: SIGUIENTE PASO [16] INIncrementARÁ LA ESTABILIDAD DEL COMBINADO TELEVISOR / SOPORTE.

NOTA: L'ETAPE 16 CI-DESSOUS RENFORCE LA STABILITE DE L'ENSEMBLE TÉLEVISEUR/MEUBLE.

16

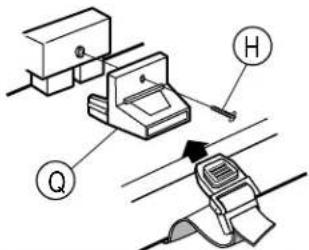

Fixez le porte-pince du téléviseur au téléviseur à l'aide de la vis. Insérez ensuite la boucle dans la fente du porte-pince du téléviseur.

Serrez la courroie en tirant vers le bas.

Unit: mm (inches)
Unidad: mm (pulgadas)
Unite: mm (pocues)

Conception et caractéristiques susceptibles d'être modifiées sans avis préalable.

FOR RESIDENTS OF CANADA

POUR LES HABITANTS DU CANADA

PARA RESIDENTES DE CANADIENSES

Veuillez examineritoutl'emballageavantdelejeter.

Si des pièces sont manquantes ou endommagées,

veuillez vérifier les pieces qui se trouvent dans le manuel de montage,

identifier les pieces manquantes ou endommagées,

et appeler le service client de Sony au numero:

1-877-779-9929.
