SUFL61 - 电视柜 SONY - 免费用户手册

产品类型	带玻璃搁板的电视柜
品牌	索尼
型号	SUFL61
整体尺寸（长 x 高 x 深）	1425 x 1451 x 616 毫米（56 1/8 x 57 1/4 x 24 3/8 英寸）
净重	48 公斤（105 磅 14 盎司）
每层最大承重	48 公斤（均匀分布）
材质	钢材（框架和支柱），钢化玻璃（搁板）
兼容电视	索尼 KDL-52X2000、KDL-46X2000、KDL-40X2000（LCD 40-52 英寸）
安装类型	底座式，建议使用防倾倒墙面固定
搁板数量	2 层玻璃搁板
组装所需工具	十字螺丝刀（建议扭矩 1.5 N·m）
安装所需人数	至少 2 人
电视固定方式	挂钩和固定销（随附）
安全须知	请勿超载，在平坦表面上使用，固定到墙上以防倾倒
维护与清洁	柔软干布，必要时使用温和清洁剂；避免使用溶剂
使用说明书	可在 notice-facile.com 免费下载

常见问题 - SUFL61 SONY

哪些电视与索尼 SUFL61 支架兼容？

该支架专为索尼 LCD 电视系列 KDL-52X2000、KDL-46X2000 和 KDL-40X2000 设计。对于其他型号，请参阅说明书。

搁板的最大承重能力是多少？

总最大承重为 48 公斤（105 磅 14 盎司），均匀分布在两个搁板上。请不要放置超过此限制的设备，以免玻璃破裂。

是否需要将支架固定到墙上？

是的，强烈建议使用耐用的绳索或链条配合墙面支架以防倾倒，尤其是在放置重型电视时。

安装需要多少人？

由于家具和电视的重量及尺寸，安装必须由 至少两人 完成。

如何清洁玻璃搁板？

使用柔软干布。对于顽固污渍，可使用稍微蘸有稀释清洁剂的布。不要使用稀释剂或汽油等溶剂。

支架附带哪些工具？

套件包括螺丝、挂钩、搁板支架和固定销。需要一把十字螺丝刀（未随附）。

我可以将支架用于其他品牌的电视吗？

该支架仅针对所列索尼电视进行了测试。与其他设备一起使用可能会导致不稳定和受伤风险。

家具是组装好的吗？

不是，家具以套件形式交付，需要按照说明书中提供的说明进行组装。

如果玻璃搁板破裂怎么办？

钢化玻璃可能碎成小块。只能使用索尼原装部件更换。避免踩踏碎片。

如何将电视固定在支架上？

将挂钩固定在电视背面，插入中央支柱的孔中，然后用固定销锁定。以 1.5 N·m 的扭矩拧紧螺丝。

用户手册 SUFL61 SONY

LCD-farve-tv

KDL-52X2000 KDL-46X2000 KDL-40X2000

KDL-52X2000 KDL-46X2000 KDL-40X2000

该设备必须由经过培训的人员操作，以确保其安全使用，并防止对操作员或第三方造成任何危险。

安装

由于这些产品可能造成伤害，可能会产生创伤性休克、呼吸衰竭、电击、窒息或产品损坏的风险。

本产品只能由索尼授权的维修人员安装或拆卸。

因为本产品至少需要两人特别小心、安全以及技巧地进行安装，所以只能由合格的Sony服务代表进行安装。

警告

如果不遵守安全注意事项或者不正确使用产品，可能会造成严重受伤或火灾。

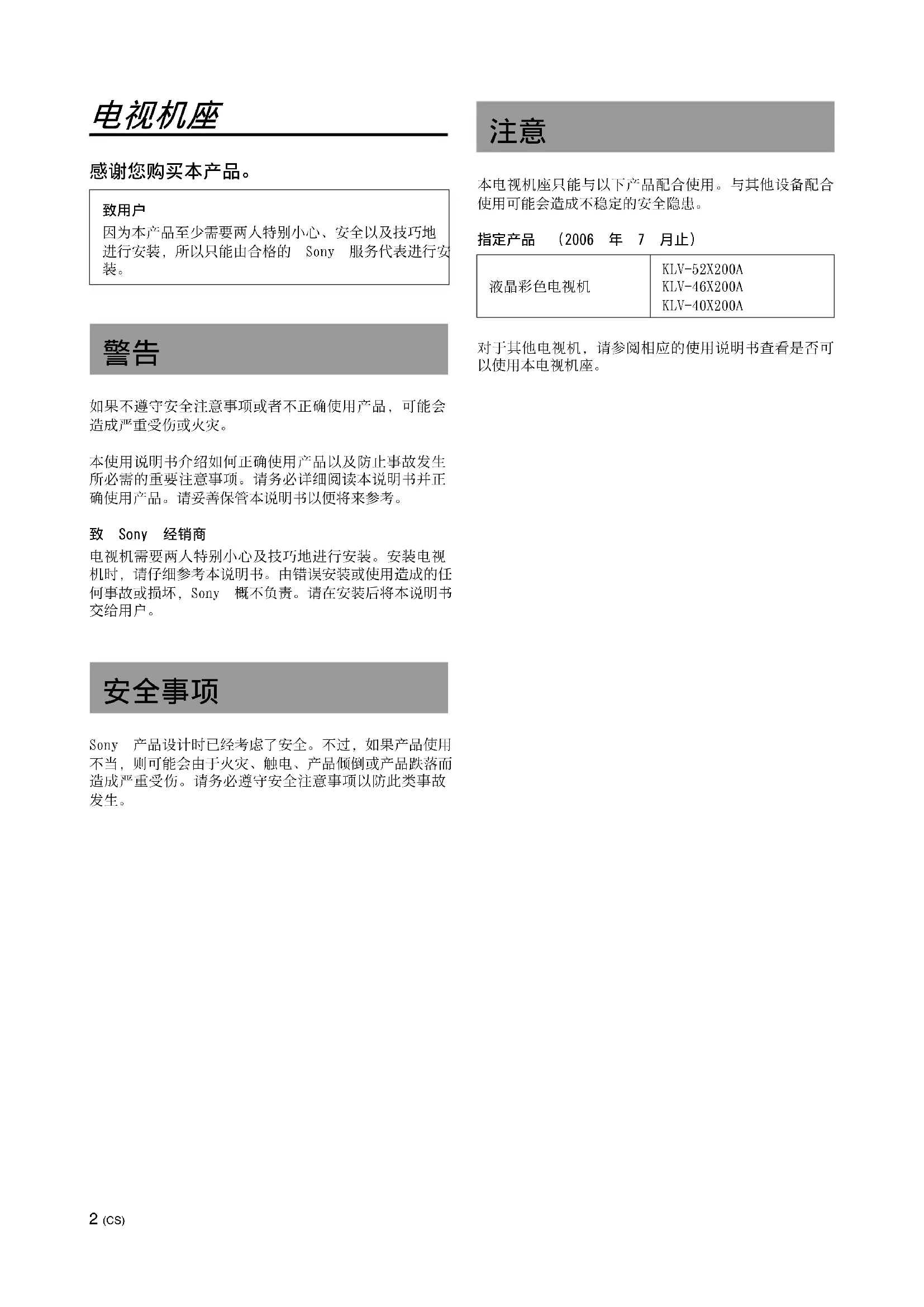

本使用说明书介绍如何正确使用产品以及防止事故发生所必需的重要注意事项。请务必详细阅读本说明书并正确使用产品。请妥善保管本说明书以便将来参考。

致 Sony 经销商

电视机需要两人特别小心及技巧地进行安装。安装电视机时，请仔细参考本说明书。由错误安装或使用造成的任何事故或损坏，Sony 概不负责。请在安装后将本说明书交给用户。

安全事项

Sony 产品设计时已经考虑了安全。不过，如果产品使用不当，则可能会由于火灾、触电、产品倾倒或产品跌落而造成严重受伤。请务必遵守安全注意事项以防此类事故发生。

注意

本电视机座只能与以下产品配合使用。与其他设备配合使用可能会造成不稳定的安全隐患。

指定产品（截至2006年7月）

液晶彩色电视机

KLV-52X200A KLV-46X200A KLV-40X200A

对于其他电视机，请参阅相应的使用说明书查看是否可以使用本电视机座。

警告

如果不遵守以下注意事项，则可能会由于火灾、触电、产品倾倒或产品跌落而造成严重受伤或死亡。

本产品只能由合格的索尼服务代表进行安装。

因为电视机和电视机座很重，所以由其他不合格的人员安装可能会造成严重受伤。

请务必采取措施防止电视机座倾倒。

如果未采取措施，电视机可能会倾倒并造成受伤。将电视机固定到墙壁、柱子等以防倾倒。

务必将电视机座安装到坚固平坦的地面上。

请勿倾斜安装电视机座。如果倾斜，电视机座可能会倾倒或者电视机可能会跌落。这样可能会造成受伤。如果将电视机座安装到垫子或毯子等柔软表面上时，请先在指定位置上放置一块板。

请勿使用破裂的电视机座。

如果电视机座上出现裂纹，请勿使用。玻璃可能会破碎，电视机可能会跌落或者电视机座可能会倾倒。这样可能会造成受伤。

破裂的电视机座

当电视机安装在电视机座上时，请勿倚靠或悬吊在电视机上。

电视机座可能会倾倒，或者电视机可能会跌落并造成严重受伤或死亡。

请勿让儿童爬到电视机座上或者在搁板之间爬行。

如果儿童爬到电视机座上或者搁板之间，玻璃破碎、电视机座倾倒或电视机跌落可能会造成严重受伤或死亡。

请勿踩到电视机座上。

否则您可能会摔倒、或者使玻璃破碎而受伤。

请勿遮挡电视机的通风孔。

如果（用布等）遮挡通风孔，内部可能会形成积热并造成火灾。

请勿让电源线或连接电缆被其他物体夹住。

• 将电视机安装到电视机座上时，请勿让电源线或连接电缆被其他物体夹住。如果电源线或连接电缆破损，可能会造成火灾或触电。
• 搬动电视机座时，请勿踩到电源线或连接电缆。否则电源线或连接电缆可能破损，从而可能会造成火灾或触电。

请勿被电源线或连接电缆绊倒。

否则您可能会跌倒，或者可能造成电视机座倾倒并造成受伤。

安装了电视机或者内部装有所连设备时，请勿移动电视机座。

如果安装了电视机时移动电视机座，它可能会伤害您的背部，或者电视机座可能会倾倒并造成严重受伤。另外，内部放置的相连设备可能会跌落，从而造成玻璃搁板破碎或者其他财产损失。

注意

如果不遵守以下注意事项，可能会造成受伤或财产损失。

请勿安装指定产品以外的任何设备。

• 本电视机座只能与指定产品配合使用。如果您安装非指定设备，则设备可能会跌落或摔坏，并造成受伤。
• 请勿将花瓶、陶器等物品放在电视机座上。 ·请勿改装电视机座。
• 请勿将温度高的物品直接放在电视机座上。热量可能会造成电视机座褪色或变形。
• 请勿将可能会损坏玻璃的任何物品直接放在电视机座上。

务必固定好电视机。

用提供的固定器将电视机固定到电视机座上。如果电视机安装不牢，则可能会跌落，或者电视机座可能会倾倒，并造成受伤。

请勿对玻璃施加压力或者使它受到任何撞击。

安装电视机时，请勿用手对电视机座施加压力。请勿用螺丝刀等硬物敲击电视机座。否则玻璃可能会破碎并造成受伤。

当搬动电视机座时

试图单独或者不按正确方法移动电视机座可能会造成受伤。若要避免受伤，请务必遵守以下建议。

- 务必在取下电视机、所连设备和玻璃搁板后，由两人或两人以上搬动电视机座。 - 请勿拖拉电视机座，否则电视机座的基座零件可能会松脱并损坏地面。 - 注意不要让手或脚被底板夹伤。 - 搬动电视机座时，请勿抓住玻璃搁板。

请勿使玻璃受到强烈震动。

虽然本电视机座由钢化玻璃制成，不过也应该小心。如果玻璃破碎，玻璃碎片可能会造成受伤，所以请遵守以下注意事项。

• 请勿敲击玻璃或让尖头物体掉落在玻璃上。避免强烈震动。
• 请勿用尖头物体刮擦或点戳玻璃。
• 请勿让吸尘器等硬物碰撞玻璃边缘。

关于承重注意事项

请勿放置超过每个搁板最大承重的设备，如图所示。否则搁板可能会破碎。

SU-FL61:48kg

关于安装注意事项

• 装配时，请将包装材料铺在地面上，以免损坏地面。
• 将电视机座安装到坚固平坦的地面上。请勿让电视机座以斜角或倾斜安装。若要避免这种情况，请遵守以下注意事项。
• 如果将电视机座安装到垫子或毯子等柔软表面上时，请先在指定位置上放置一块板。
• 请勿将电视机座安装在会受到阳光直射或靠近加热器的地方。
• 请勿将电视机座安装在炎热或潮湿的地方，或者室外。

关于使用注意事项

若要保持电视机座清洁，请经常用干燥软布擦拭电视机座。顽固污渍可以用稍稍蘸有经过稀释的清洁剂的擦布进行清除。然后用干燥软布擦拭。请勿使用稀释剂或汽油等化学品，因为它们会损坏电视机座的涂层。

致Sony经销商

务必详细阅读前述安全注意事项，并在安装、维护、检查和维修本产品时特别注意安全。

务必由两人或两人以上进行安装作业。

务必由两人或两人以上将电视机安装到电视机座上。如果由一人单独进行安装作业，可能会造成事故或受伤。安装时务必不要让儿童接近。

务必按指示牢固装配电视机座。

如果螺丝未上紧或者掉落，电视机座可能会倾倒。这样可能会造成损坏或受伤。

注意安装时不要伤到手或手指。

注意装配电视机座和安装电视机时不要夹到手指或手。

务必按指示牢固安装电视机。

牢固拧紧螺丝。如果电视机未安装牢固，它可能会跌落并造成受伤。

检查零件

名称 数量
框架	1
中立柱	1
玻璃搁板	2
玻璃搁板支撑片	8
挂钩	4
挂钩螺丝(+PSW5×L16)	4
螺丝(+PSW5×L25)	4
固定器2

务必在装配前准备适合以上所示螺丝的十字螺丝刀。

装配电视机座

警告

如果您让电源线压到设备下面或者夹在设备之间，可能会造成短路或触电。如果您被电源线或连接电缆绊倒，电视机座可能会倾倒并造成受伤。

决定安装位置，在安装电视机以前摆放好电视机座。因为电视机较重，所以建议您在安装电视机以前先决定安装位置并放好电视机座。

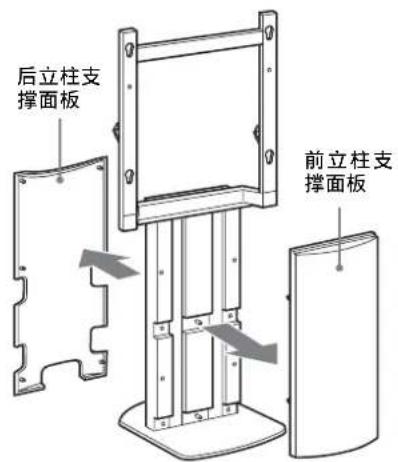

1 从中立柱拆下前后立柱的支撑面板。

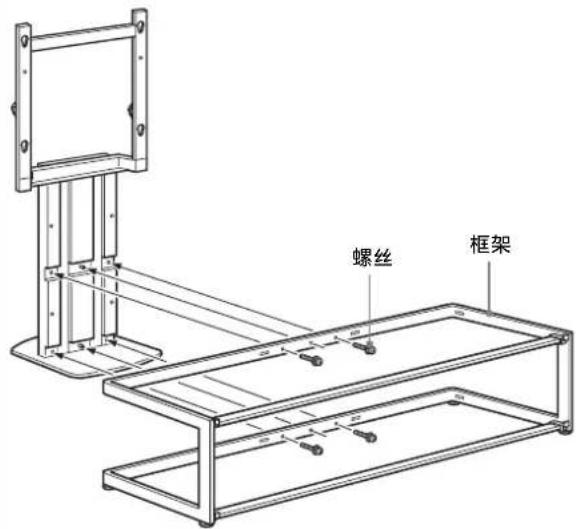

2 将中立柱安装到框架。

用四个螺丝将中立柱固定到框架上。

注意

• 务必由两人或两人以上装配电视机座。
• 先用四个螺丝将中立柱松松地安装到框架上，然后再完全拧紧所有螺丝。
• 使用电动螺丝刀时，请将扭矩设定为约 1.5 N · m 15 kgf · cm

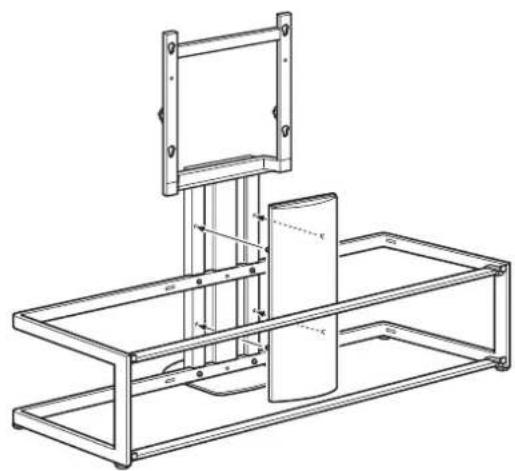

3 如下所示，安装前立柱支撑面板。

注意

安装前立柱支撑面板以前，请确认四个螺丝是否已经拧紧。

安装电视机

1 准备安装电视机。

请拆下台式支架（如果已安装），并从电视机背面拆下2个螺丝。详见电视机随附的说明书。

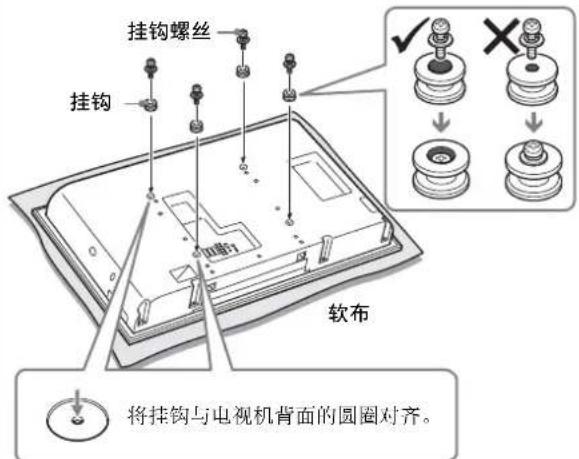

2 将四个挂钩安装到电视机背面。

将电视机屏幕朝下放在铺有桌布的平稳表面上。用四个挂钩螺丝安装四个挂钩。

注意

• 使用电动螺丝刀时，请将扭矩设定为约 2 N · m 20 kgf · cm 安装挂钩时，切勿使用提供螺丝（+PSW5×L16）以外的螺丝。

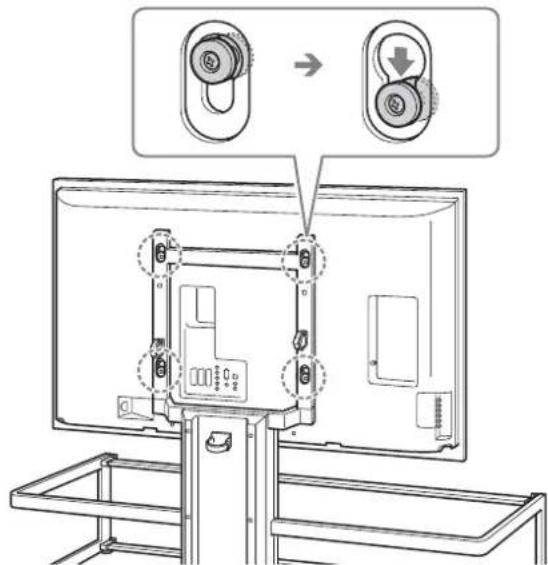

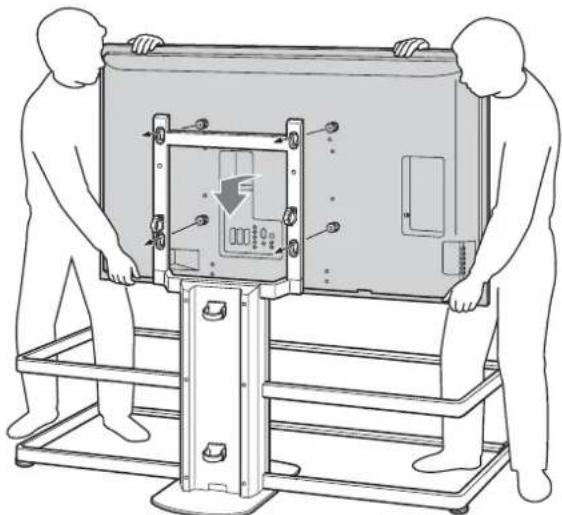

3 将电视机安装到电视机座上。

1如下所示抬起电视机，将电视机背面的四个挂钩插入中立柱插孔的顶部。确认4个挂钩是否全部牢固插入四个孔中。

注意

将电视机安装到电视机座时，请小心电视机座不要倾倒。 如图所示，笔直向下按电视机，将挂钩牢固卡入电视机座。

注意

• 确认挂钩是否牢固卡入孔底，然后确认电视机是否水平。
• 当正在安装电视机时，请勿移动电视机座。

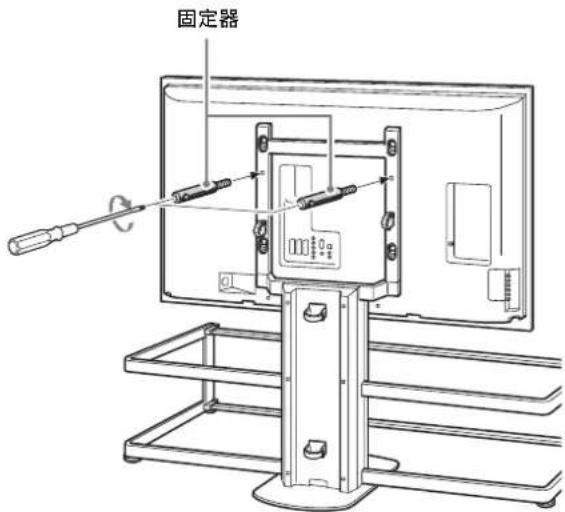

4 用两个固定器对电视机和电视机座进行固定。

必须用螺丝刀拧紧固定器。

注意

• 如果未使用两个固定器对电视机进行固定，电视机可能会跌落并造成受伤。
• 使用电动螺丝刀时，请将扭矩设定为约 1.5 N · m 15 kgf · cm

安装玻璃搁板

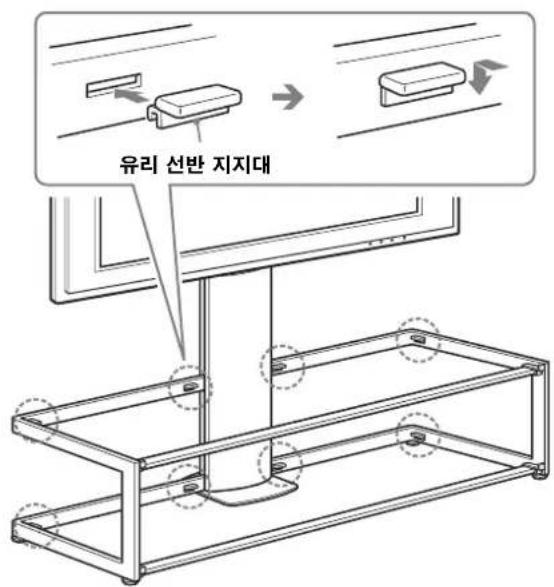

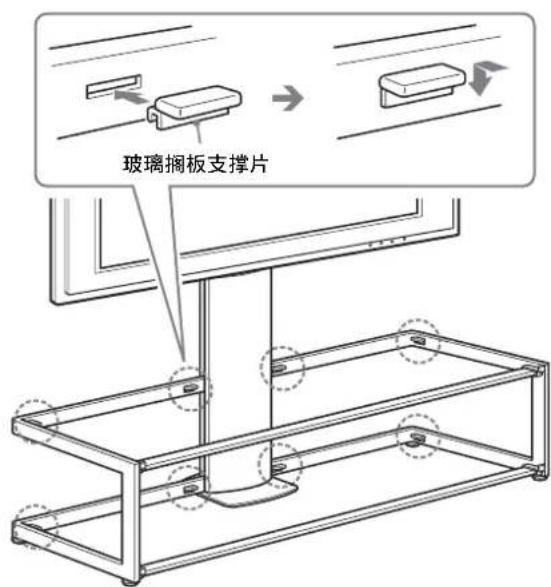

1 将八个玻璃搁板支撑片安装到框架上。

注意

将玻璃搁板支撑片插入框架的孔中，确认支撑片是否平行及水平。

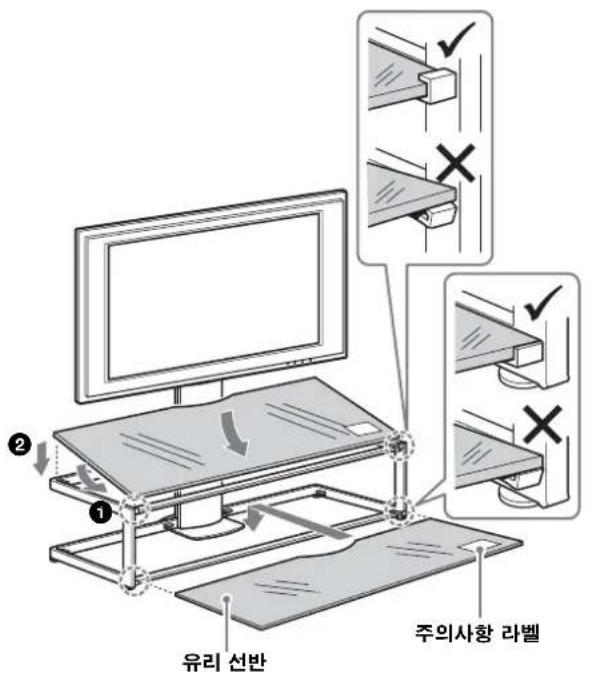

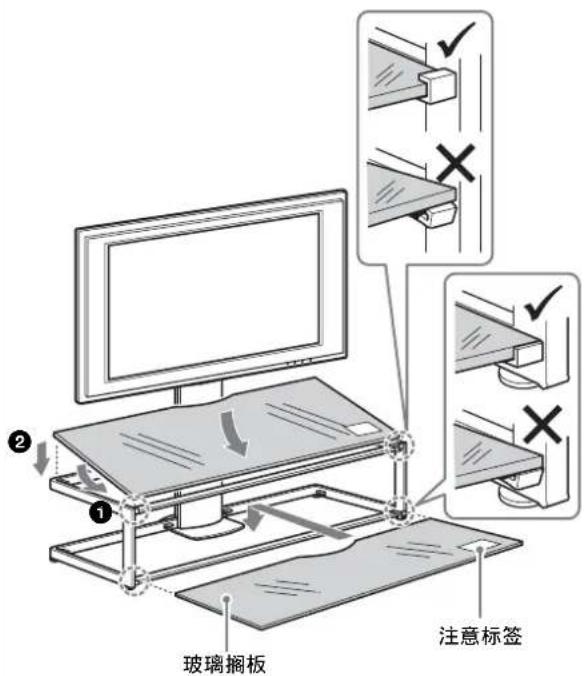

2 请先安装下面的玻璃搁板，然后再安装上面的玻璃搁板。

注意

• 安装玻璃隔板时，请小心不要将手指夹在框架与玻璃隔板之间。
• 请在将电视机安装到电视机座上以后再插入玻璃搁板，否则可能会在安装电视机时碰到玻璃，并且可能会造成产品损坏或人身伤害。
• 将玻璃搁板安装到电视机座上时，请让“注意”标签位于右前方，如图所示。

连接电缆

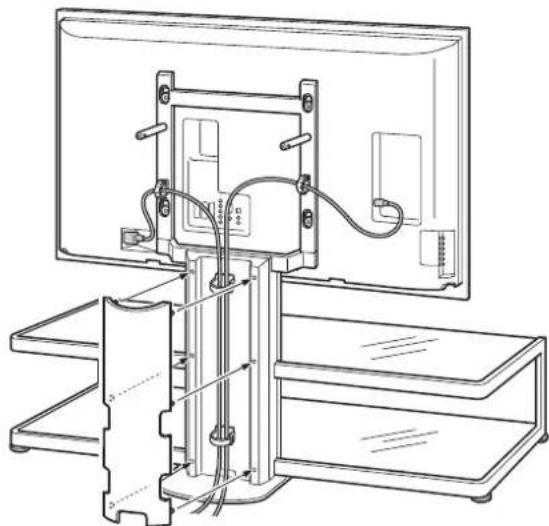

1 将电源线和其他电缆连接到电视机。

连接电缆，将电缆穿过电缆固定装置并沿着中立柱背面向下走。

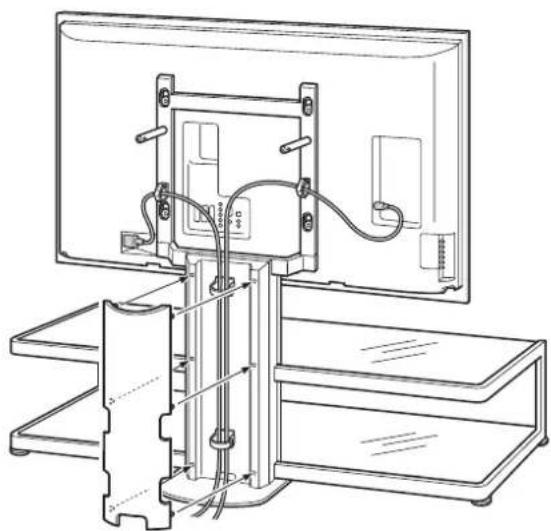

2 安装后立柱支撑面板。

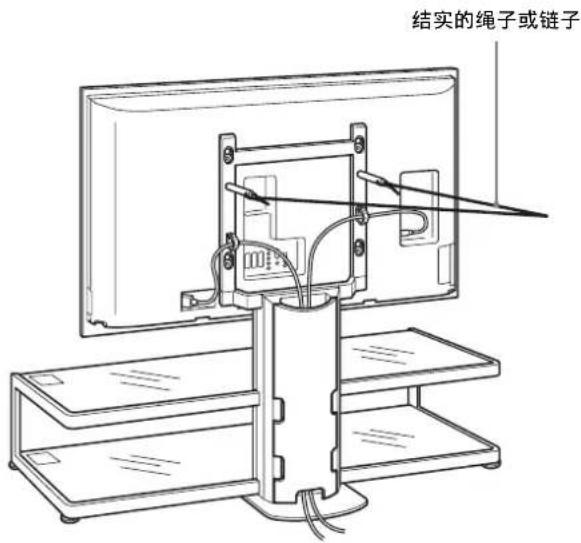

防止倾倒的安全措施

警告

务必采取措施防止电视机座倾倒，否则电视机可能会倾倒并造成受伤。将电视机固定到墙壁、柱子等。

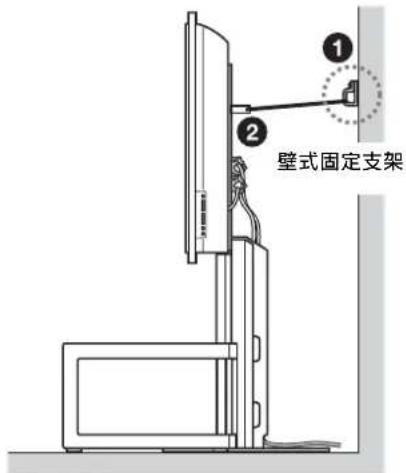

准备市售的结实绳子或链子以及壁式固定支架。

将壁式固定支架固定到坚固的墙壁或柱子上。将绳子或链子穿过固定器的两个孔，然后将绳子或链子的另一端牢固连接到壁式固定支架。

规格

关于承重注意事项

请勿放置超过玻璃搁板最大承重的设备，否则搁板可能会破碎并造成受伤。

尺寸：mm	A	1393
	B	1425
	C	616
	D	419
	E	462
	F	220
	G	1451
	H	1045
	I	297
重量：48kg

设计和规格若有变更，恕不另行通知。

感谢您购买本产品。

致用户

本产品应由至少两名合格的 Sony 服务人员在符合安全和技术要求的情况下进行安装。

警告

若不遵守安全事項或誤用本產品，可能會導致嚴重的傷害或造成火災。

本指示手冊說明預防意外發生的正確產品操作方式和重要的注意事項。請務必詳細閱讀本手冊並正確使用本產品。請保留本手冊以備日後參考。

致 Sony 經銷商

安裝電視時需兩名人員，並特別注意安全及技術問題。安裝電視機時，請詳細參考本手冊。Sony對於不正確地安裝或操作所導致的意外或損壞概不負責。安裝完畢後，請將本手冊交付顧客。

安全事項

Sony 的產品設計以安全爲優先。然而，若不正確使用本產品，可能會因爲火災、電擊、產品翻覆或產品掉落而造成嚴重的傷害。請務必依照安全注意事項以避免類似意外發生。

注意事項

本電視底座只適用以下的產品。使用其他裝備可能會導致不穩定而造成傷害。

指定產品 （截止到 2006 年 7 月）

液晶彩色電視

KDL-46X2000 KDL-40X2000 KLV-52X200A KLV-46X200A KLV-40X200A

其他電視型號，請參考其隨附的操作指示以確定是否可使用本電視底座。

警告

若不遵守以下注意事項，可能會因爲火災、電擊、產品翻覆或產品掉落而造成嚴重的傷害或死亡。

本產品僅能由合格 Sony 服務人員進行安裝。

由於電視及電視底座沉重，因此由其他不合格的人員進行安裝可能會導致嚴重的傷害。

請務必採取預防措施，以避免電視底座翻覆。

若您未能採取措施，則電視機可能會翻覆並造成傷害。請將電視固定在牆壁、柱子等上以避免翻覆。

請務必將電視底座安裝在堅固和平坦的樓面上。

請勿將電視底座安裝在傾斜面上。若您將電視底座安裝在該處，則可能會造成電視底座翻覆或電視掉落。因而造成傷害。

若您要將電視底座安裝在墊子或地毯等柔軟表面上，請在該處上放置隔板。

請勿使用有齧裂的電視底座。

請勿使用有任何龜裂的電視底座。因可能會導致玻璃碎裂和電視掉落，或是造成電視底座翻覆。因而造成傷害。

驅裂的電視底座

電視置於電視底座上時，請勿倚靠或懸掛在電視上。

可能會導致電視底座翻覆或電視掉落，因而造成嚴重的傷害或死亡。

請勿讓孩童攀爬電視底座或在電視底座的隔層內嬉戲。

若孩童攀爬電視底座或進入底座隔層內，可能會因爲玻璃碎裂、電視底座翻覆或電視掉落而導致嚴重的傷害或死亡。

請勿站在電視底座上。

您可能會因爲摔倒、或是弄破玻璃而造成傷害。

請勿覆蓋電視的通風口。

若您覆蓋通風口（用布等類似物品），溫度將會在內部累積升高而導致火災發生。

請勿讓主線路或連接線被其他物體夾住。

安裝電視到電視底座上時，請勿讓主線路或是連接線被其他物體夾住。若主線路或是連接線損壞，可能會造成火災或電擊。

• 搬運電視底座時，請勿踩踏主線路或是連接線。主線路或是連接線損壞時，可能會造成火災或電擊。

請勿縛住主線路或是連接線。

您可能會被絆倒，或導致電視底座翻覆因而造成傷害。

請勿在仍連接電視或其他裝備時移動電視底座。

若您在電視仍連接時移動電視底座，可能會弄傷背部，或因為電視底座翻覆而造成嚴重傷害。此外，任何連接的內部裝備可能會掉落而導致玻璃架破裂或其他的損壞。

注意事項

若未能遵守以下注意事項，可能會造成傷害或財產損失。

請勿安裝任何其他非指定產品的裝備。

本電視底座只適用指定的產品。若您安裝其他非指定的產品，可能會發生掉落或碎裂因而造成傷害。請勿將花瓶、瓷器等物品放置在電視底座上。請勿改裝電視底座。請勿將任何熱的物品直接放置在電視底座上。因為該熱源可能會引起電視底座褪色或變形。請勿將任何可能會損壞玻璃的物品直接放置在電視底座上。

請務必安全安裝電視。

請使用隨附的吊架螺絲將電視固定在電視底座上。若未能牢固地安裝電視，則可能會發生電視底座翻覆、電視掉落因而造成傷害。

請勿在玻璃上施加重力或任何重擊。

安裝電視時，請勿用手在電視底座上施加重力。請勿用任何堅硬的物品敲打電視底座，例如螺絲起子等。玻璃可能會碎裂並造成傷害。

搬移電視底座時

試著單獨或者未按正確方法移動電視底座可能會造成傷害。要避免傷害，請務必遵守以下的建議。

·務必要有兩人或以上才能搬移電視底座，並要先移開電視和拔除連接的裝備和玻璃架。 ·請勿拖移電視底座。電視底座的底部可能會脫落並損壞樓面。 ·請小心不要讓您的手或腳被電視底座的底部夾住。 - 搬移電視底座時，請勿抓住玻璃架的部分。

請勿讓玻璃遭受劇烈震動。

本電視底座雖由強化玻璃製成，但仍需小心。

若玻璃破裂，則玻璃碎片可能會造成傷害，因此請遵守以下的注意事項。

·請勿敲打玻璃或將尖銳的物品丟放在玻璃上。請避免劇烈震動。 ·請勿用尖銳的物品刮傷或戳刺玻璃。 ·請勿讓吸塵器等堅硬的物品敲擊玻璃邊緣。

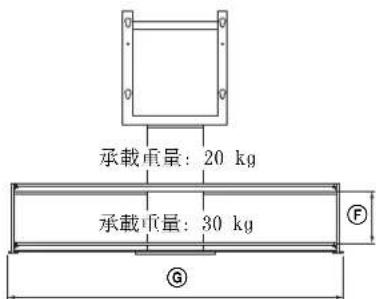

承载重量的注意事项

請勿將任何超過標示重量上限的裝備放置在玻璃架上，如圖所示。

否則，玻璃架會破裂。

SL-FL61:48kg

安裝注意事項

• 組裝時，請將包裝材質鋪在地板上以避免造成損壞。 ·請將電視底座安裝在堅固和平坦的樓面上。請勿將電視底座安裝在傾斜處。要避免該情況，請依照以下注意事項。
• 若您要將電視底座安裝在墊子或地毯等柔軟表面上，請在該處上放置隔板。 -請勿將電視底座安裝在陽光直射或靠近暖氣的地方。 -請勿將電視底座安裝在過熱、潮濕處或戶外。

使用注意事項

要保持電視底座清潔，請常用乾的軟布擦拭電視底座。可使用稀釋清潔劑蘸濕的布來移除頑垢。然後再用乾的軟布擦拭該區域。請勿使用稀釋劑或汽油等化學品，以免損壞電視底座的塗層。

致 Sony 經銷商

請務必徹底閱讀前文的安全注意事項，並在安裝、保養、檢查和維修本產品時特別注意安全。

請務必由兩名或以上的人員進行安裝工作。

請務必由兩名或以上的人員將電視安裝在電視底座上。若只由一名人員進行安裝，可能會導致意外或傷害。進行安裝時，請務必讓孩童保持距離。

請務必依照指示正確地進行組裝。

若螺絲沒有鎖緊或鬆脫，則電視底座可能會翻覆。因而造成損壞或傷害。

安裝時，請務必小心，以避免您的手或手指受傷。

組裝電視底座或安裝電視時，請務必小心，以免您的手指或手夾傷。

請務必依照指示正確地進行安裝。

請將螺絲牢固鎖緊。若電視沒有安裝牢固，可能會掉落因而造成傷害。

檢查零件

名稱 數量
框架
中心柱
玻璃架
玻璃架支架
掛鉤
掛鉤螺絲(+PSW5×L16)
螺絲(+PSW5×L25)
吊架螺絲2

請務必使用十字螺絲起子，以符合上述螺絲的尺寸進行組裝。

組裝電視底座

警告

若您讓主線路夾在裝備間或壓在裝備下，可能會造成短路或電擊。若您絆到主線路或連接線，電視底座可能會翻覆並造成傷害。

安裝電視前，請先決定好安裝位置並將電視底座放好。因為電視沉重，建議您在安裝前就先決定好安裝位置並將電視底座放好。

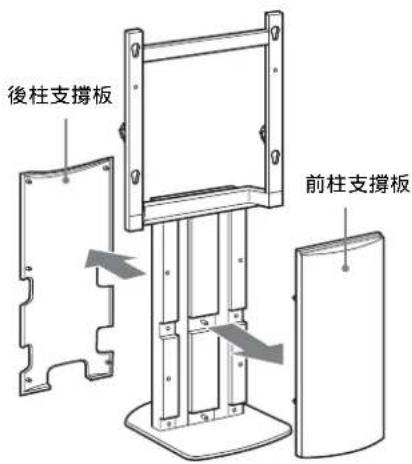

1 將前後兩支柱的支撐板從中心柱拆開。

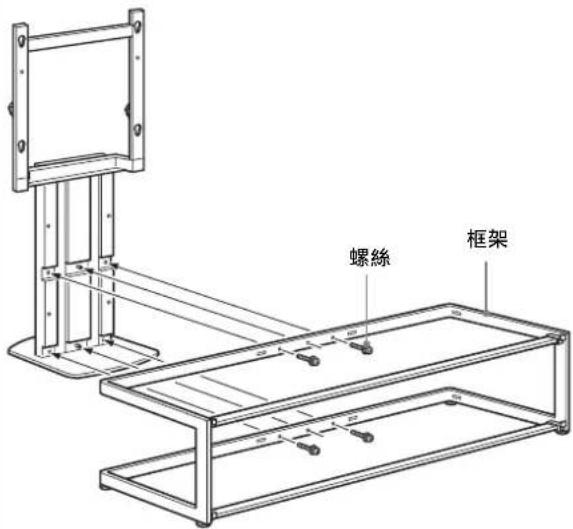

2 將中心柱安裝到框架上。

用四個螺絲將中心柱鎖緊在框架上。

註

·請務必由兩名或兩名以上的人員組裝電視底座。輕輕地用四個螺絲將中心柱裝到框架上，然後再將全部螺絲牢牢鎖緊。·使用電動螺絲起子時，請將力矩設定為約1.5N·m{15kgf·cm]。

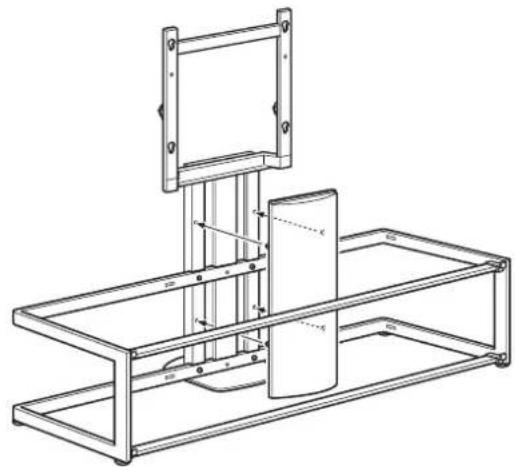

3 如下所示，將前柱支撐板裝上。

註

裝上前柱支撐板前，請先確定四個螺絲已經鎖緊。

安裝電視

1 準備安裝電視。

將桌面底座（若已安裝）拆下並將電視後方的兩個螺絲拆下。詳情，請參考電視的隨附說明。

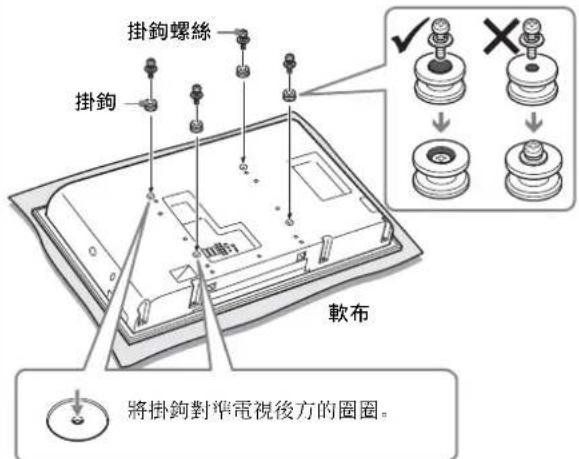

2 安裝電視後方的四個掛鈕。

請將電視螢幕朝下放置在布面覆蓋的工作台上。用四個掛鉤螺絲安裝四個掛鉤。

註

·使用電動螺絲起子時，請將力矩設定為約 2N· m {20kgf·cm]。 - 安裝掛鉤時，切勿使用其他非隨附的螺絲（+PSW5×L16）。

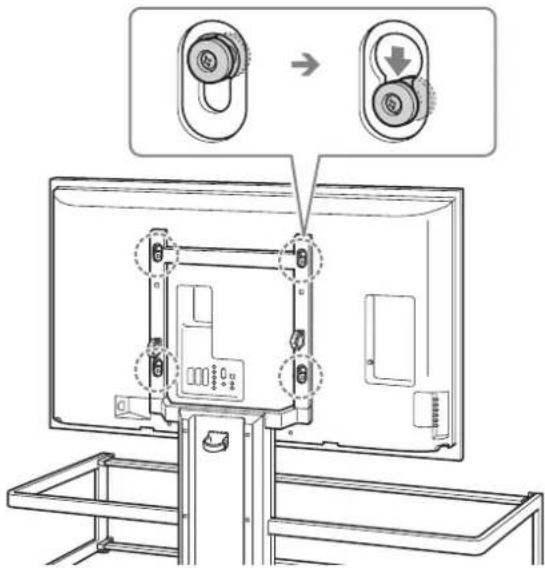

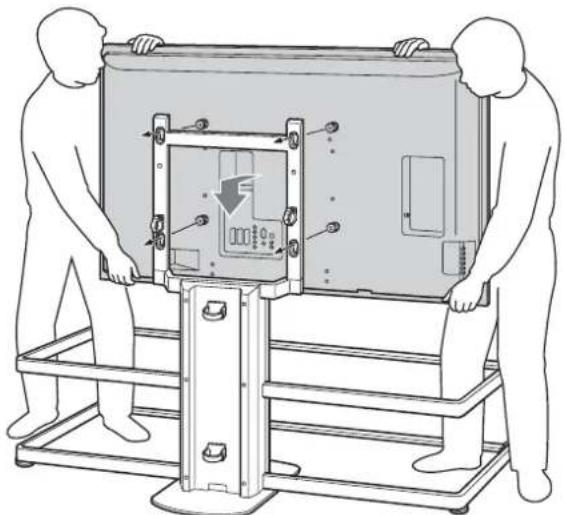

3 安裝電視到電視底座上。

1如下所示先將電視扶好，然後將電視後方的四個掛鉤插入中心柱孔的上方部分。請確定所有四個掛鉤已經牢固地扣在四個孔裡

註

安装電視到電視底座上時，請小心不要使電視底座翻覆。 2 將電視筆直向下按以將掛鉤牢固地扣入電視底座，如圖所示。

註

• 確定掛鈞是否牢固地扣在孔的底部，然後檢查電視位置是否水平。 ·安裝電視時，請小心不要移動電視底座。

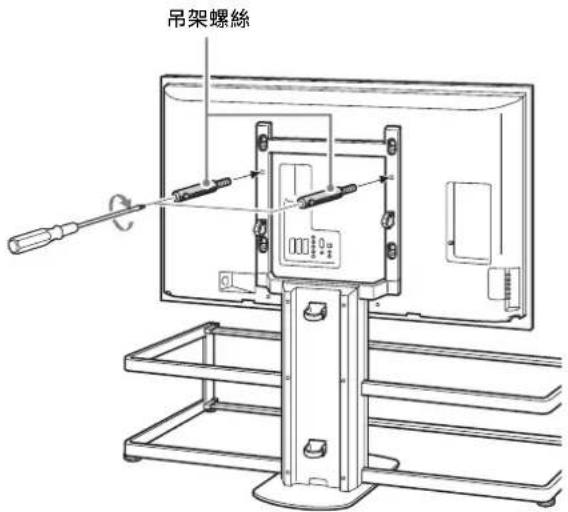

4 請使用兩個吊架螺絲將電視固定在電視底座上。

請務必使用螺絲起了旋緊吊架螺絲。

註

• 若未能使用兩個吊架螺絲穩固電視，電視可能會掉落因而造成傷害。 ·使用電動螺絲起子時，請將力矩設定為約1.5N·m[15kgf·cm]。

安装玻璃架

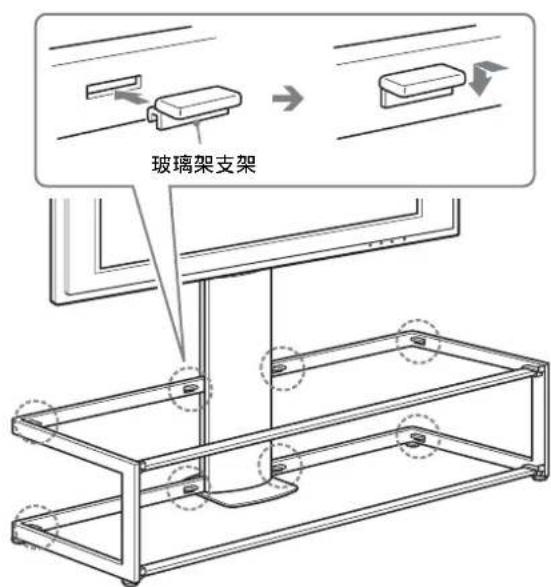

1 安装八个玻璃架支架到框架上。

注

将玻璃架支架插入框架的孔时，请确定支架是否平行及水平。

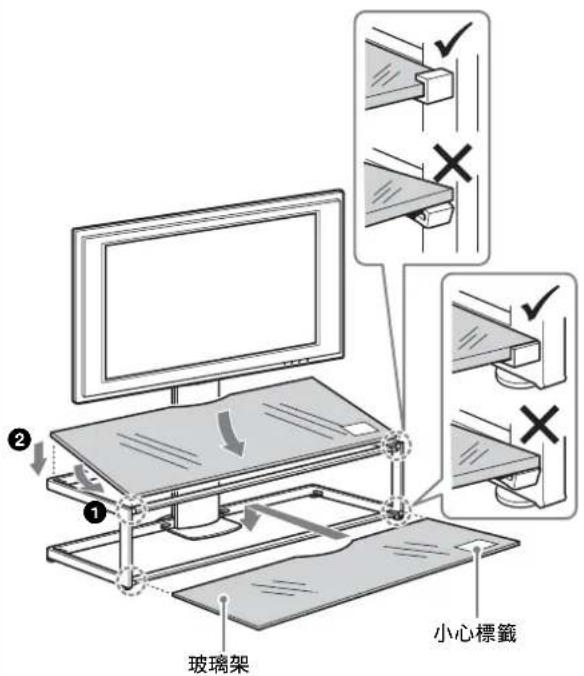

2 请先安装下方的玻璃架，然后再安装上方的玻璃架。

注

• 安装玻璃架时，请小心不要将您的手指夹在框架与玻璃架之间。请先安装电视到电视底座后再放进玻璃架，否则在安装期间您可能会让电视撞击到玻璃，进而造成产品损坏或人身伤害。将玻璃架安装到电视底座时，请让“小心”标签位于右前方，如图所示。

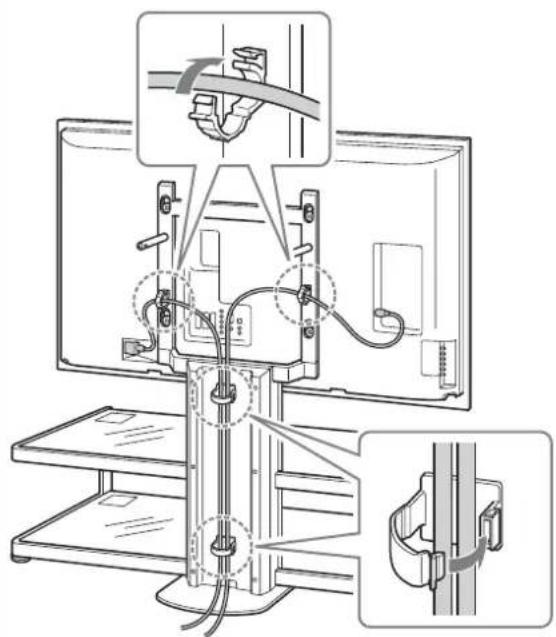

连接线路

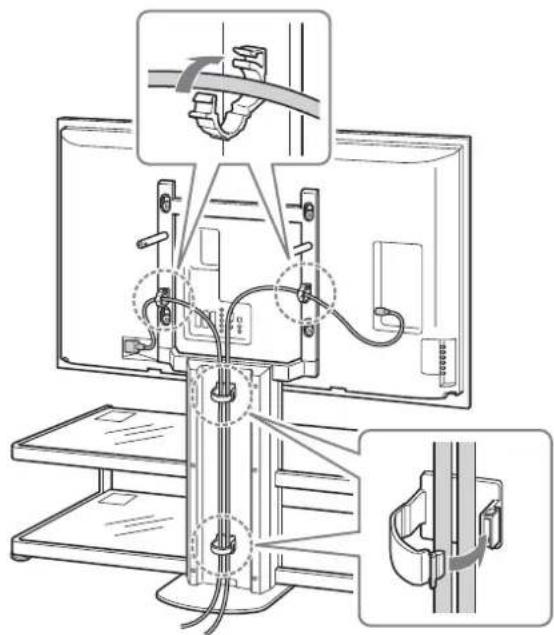

1 连接主线路和其他线路到电视。

连接线路，并将线路穿过线路固定装置并由中心柱后方绕过。

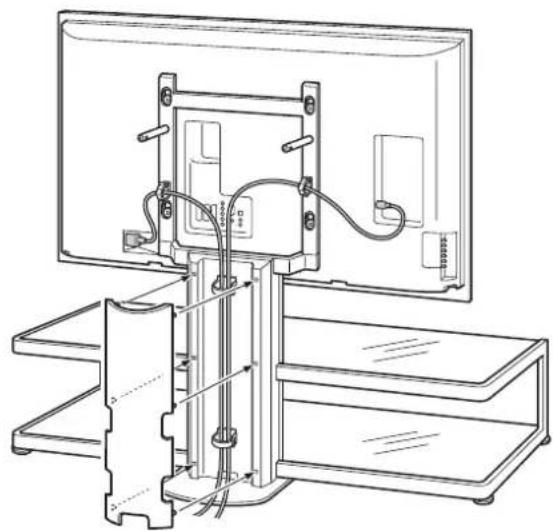

2 安装后柱支撑板。

请采取安全措施以避免翻覆

规格

警告

请务必采取措施以避免电视底座翻覆，否则电视可能会翻覆并造成伤害。将电视固定到墙上或支柱上等。

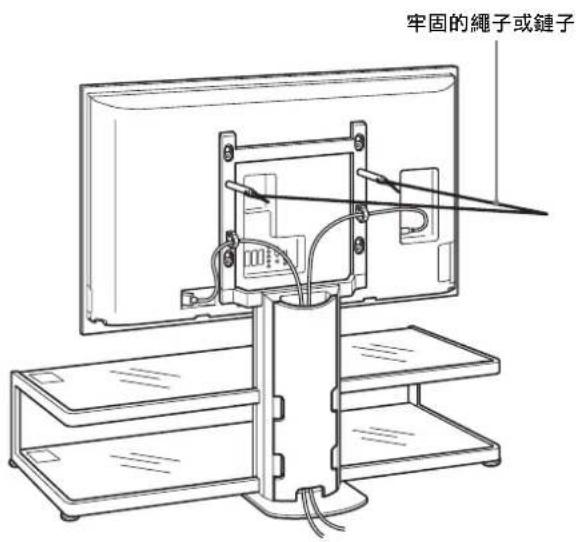

请使用市面上可购得的牢固绳子或链子以及墙用挂钩托架。

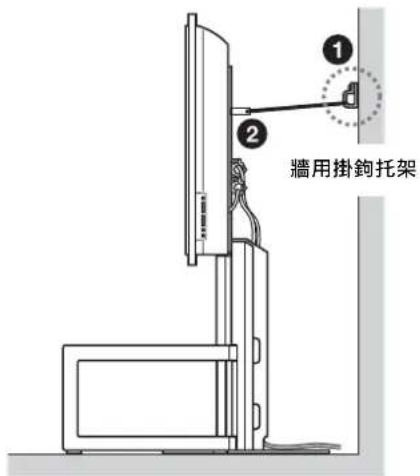

将墙壁用挂钩托架牢固地安装在墙上或柱子上。 2 将绳子或链子穿过吊架螺丝的两个孔，然后再将绳子或链子的另一端锁紧到墙壁用挂钩托架上。

承载重量的注意事项

请勿将任何超过承重上限的装备放置在玻璃架上，以免玻璃碎裂并造成伤害。

尺寸：mm	A	1393
	B	1425
	C	616
	D	419
	E	462
	F	220
	G	1451
	H	1045
	I	297
重量：48kg

设计和规格若有变更，恕不另行通知。
