Producttype	TV-meubel met glazen planken
Merk	Sony
Model	SUFL61
Algemene afmetingen (B x H x D)	1425 x 1451 x 616 mm (56 1/8 x 57 1/4 x 24 3/8 inch)
Netto gewicht	48 kg (105 lb 14 oz)
Maximaal draagvermogen per plank	48 kg (verdeeld over het geheel)
Materialen	Staal (frame en staander), gehard glas (planken)
Compatibele televisies	Sony KDL-52X2000, KDL-46X2000, KDL-40X2000 (LCD 40-52 inch)
Montagetype	Op voet, met aanbevolen muurbevestiging tegen omvallen
Aantal planken	2 glazen planken
Benodigd gereedschap voor montage	Kruiskopschroevendraaier (aanbevolen koppel 1,5 N·m)
Aantal personen voor installatie	Minimaal 2 personen
Bevestiging televisie	Haken en bevestigingspennen (inbegrepen)
Veiligheidsinstructies	Niet overbelasten, op vlakke ondergrond gebruiken, aan muur bevestigen om omvallen te voorkomen
Onderhoud en reiniging	Zachte, droge doek, indien nodig mild reinigingsmiddel; oplosmiddelen vermijden
Gebruiksaanwijzing	Gratis te downloaden op notice-facile.com

Veelgestelde vragen - SUFL61 SONY

Welke televisies zijn compatibel met de Sony SUFL61 standaard?

De standaard is ontworpen voor Sony LCD-televisies uit de series KDL-52X2000, KDL-46X2000 en KDL-40X2000. Raadpleeg voor andere modellen de gebruiksaanwijzing.

Wat is het maximale draagvermogen van de planken?

Het totale maximale draagvermogen is 48 kg (105 lb 14 oz) verdeeld over de twee planken. Plaats geen apparatuur die deze limiet overschrijdt om breuk van het glas te voorkomen.

Moet de standaard aan de muur worden bevestigd?

Ja, het wordt sterk aanbevolen om een stevig touw of ketting met een muurbevestiging te gebruiken om omvallen te voorkomen, vooral bij een zware televisie.

Hoeveel personen zijn nodig voor de installatie?

De installatie moet worden uitgevoerd door minimaal twee personen vanwege het gewicht en de grootte van het meubel en de televisie.

Hoe maak ik de glazen planken schoon?

Gebruik een zachte, droge doek. Voor hardnekkige vlekken een licht bevochtigde doek met verdund schoonmaakmiddel. Gebruik geen oplosmiddelen zoals thinner of benzine.

Welke gereedschappen worden meegeleverd met de standaard?

De set bevat schroeven, haken, planksteunen en bevestigingspennen. Een kruiskopschroevendraaier is nodig (niet meegeleverd).

Kan ik de standaard gebruiken met een televisie van een ander merk?

De standaard is alleen getest voor de vermelde Sony-televisies. Gebruik met andere apparaten kan instabiliteit en letselrisico veroorzaken.

Wordt het meubel gemonteerd geleverd?

Nee, het meubel wordt als bouwpakket geleverd en moet worden gemonteerd volgens de instructies in de gebruiksaanwijzing.

Wat te doen als een glazen plank breekt?

Gehard glas kan in kleine stukjes breken. Vervang het alleen door een origineel Sony-onderdeel. Vermijd op de scherven te lopen.

Hoe bevestig ik de televisie op de standaard?

Bevestig de haken aan de achterkant van de televisie, steek ze in de gaten van de centrale staander en vergrendel ze met de bevestigingspennen. Draai de schroeven aan met een koppel van 1,5 N·m.

GEBRUIKSAANWIJZING SUFL61 SONY

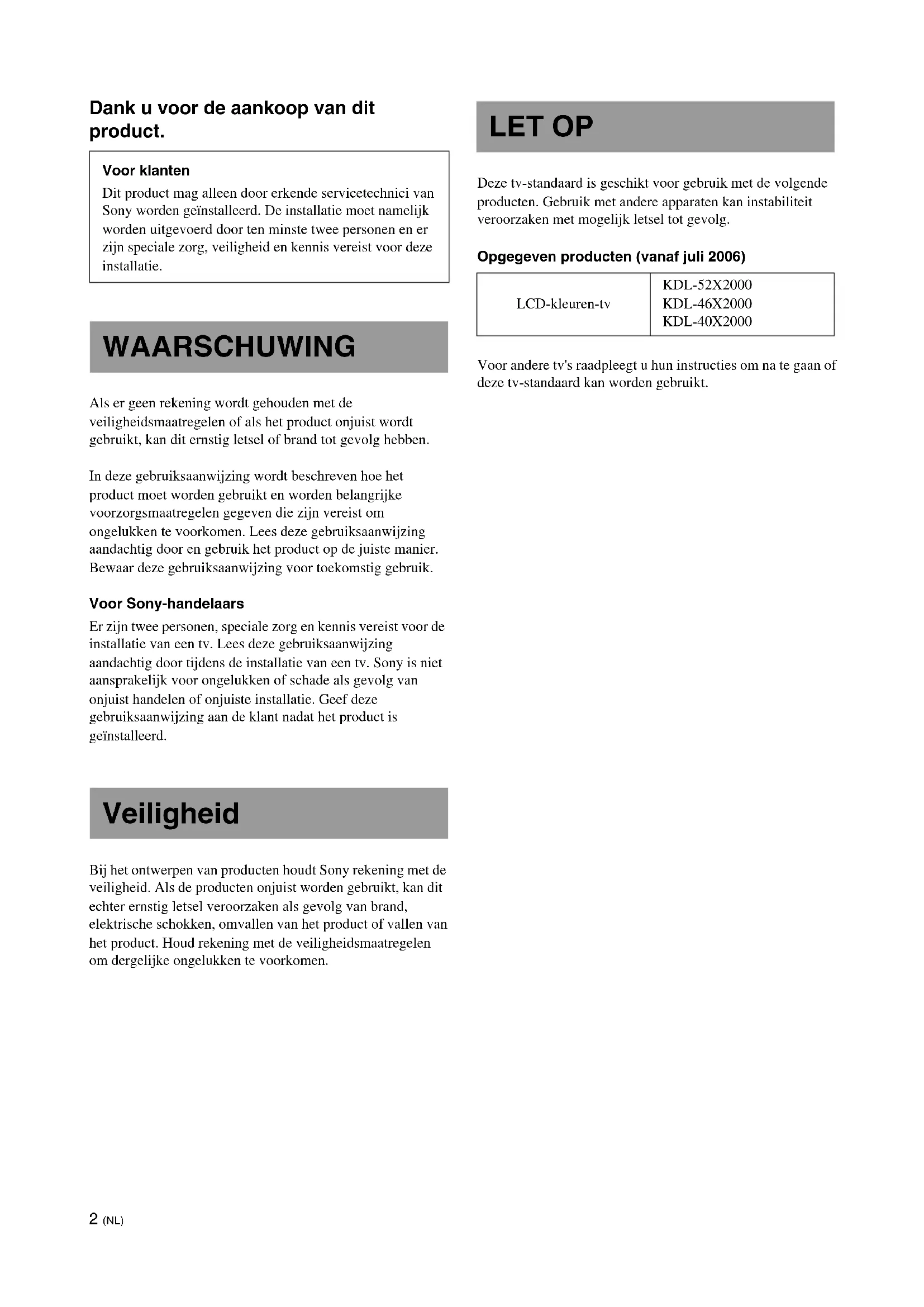

Dank u voor de aankoop van dit product.

Voor klanten

Dit product mag alleen door erkende servicetechnici van Sony worden geïnstalleerd. De installatie moet namelijk worden uitgevoerd door ten minste twee personen en er is speciale zorg, veiligheid en kennis vereist voor deze installatie.

WAARSCHUWING

Als er geen rekening wordt gehouden met de veiligheidsmaatregelen of als het product onjuist wordt gebruikt, kan dit ernstig letsel of brand tot gevolg hebben.

In deze gebruiksaanwijzing wordt beschreven hoe het product moet worden gebruikt en worden belangrijke voorzorgsmaatregelen gegeven die vereist zijn om ongelukken te voorkomen. Lees deze gebruiksaanwijzing aandachtig door en gebruik het product op de juiste manier. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik.

Voor Sony-handelaars

Er zijn twee personen, speciale zorg en kennis vereist voor de installatie van een tv. Lees deze gebruiksaanwijzing aandachtig door tijdens de installatie van een tv. Sony is niet aansprakelijk voor ongelukken of schade als gevolg van onjuist handelen of onjuiste installatie. Geef deze gebruiksaanwijzing aan de klant nadat het product is geïnstalleerd.

Veiligheid

Bij het ontwerpen van producten houdt Sony rekening met de veiligheid. Als de producten onjuist worden gebruikt, kan dit echter ernstig letsel veroorzaken als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product. Houd rekening met de veiligheidsmaatregelen om dergelijke ongelukken te voorkomen.

LET OP

Deze tv-standaard is geschikt voor gebruik met de volgende producten. Gebruik met andere apparaten kan instabiliteit veroorzaken met mogelijk letsel tot gevolg.

Opgegeven producten (vanaf juli 2006)

LCD-kleuren-tv

KDL-52X2000 KDL-46X2000 KDL-40X2000

Voor andere tv's raadpleegt u hun instructies om na te gaan of deze tv-standaard kan worden gebruikt.

WAARSCHUWING

Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit leiden tot ernstig letsel of de dood als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product.

Dit product moet alleen worden geïnstalleerd door erkende servicetechnici van Sony.

Als andere, niet-bevoegde personen de installatie uitvoeren, kan dit ernstig letsel veroorzaken omdat de tv en de tv-standaard erg zwaar zijn.

Neem voldoende maatregelen om te voorkomen dat de tv-standaard omvalt.

Als u dit niet doet, kan de tv omvallen en letsel veroorzaken. Veranker de tv aan een muur, pilaar of iets dergelijks om te voorkomen dat deze omvalt.

Installeer de tv-standaard op een stevige, vlakke ondergrond.

Installeer de tv-standaard niet zodanig dat deze overhelt naar een kant. Als u dit wel doet, kan de tv-standaard omvallen of kan de tv vallen. Dit kan letsel tot gevolg hebben.

Als u de tv-standaard op een zachte ondergrond, zoals een mat of een kleed, plaatst, legt u eerst een plank op de gewenste plaats.

Gebruik geen gebarsten tv-standaard.

Gebruik de tv-standaard niet als er barsten in verschijnen.

Het glas kan breken en de tv kan vallen of de tv-standaard kan omvallen. Dit kan letsel tot gevolg hebben.

Gebarsten tv-standaard

Leun niet op en hang niet aan de tv als de tv op de tv-standaard is bevestigd.

De tv-standaard kan omvallen of de tv kan vallen. Dit kan ernstig letsel of de dood tot gevolg hebben.

Laat kinderen niet op de tv-standaard klimmen of tussen de planken kruipen.

Als kinderen op de tv-standaard klimmen of tussen de planken kruipen kan dit ernstig letsel of de dood tot gevolg hebben, als gevolg van het breken van het glas, het omvallen van de tv-standaard of het vallen van de tv.

Stap niet op de tv-standaard.

U kunt vallen of het glas kan breken en letsel veroorzaken.

Dek de ventilatieopeningen van de tv niet af.

Als u de ventilatieopeningen afdekt (bijvoorbeeld met een doek) kan de tv oververhit raken. Dit kan brand tot gevolg hebben.

Zorg ervoor dat het netsnoer en de verbindingskabel niet beklemd raken.

• Zorg ervoor dat het netsnoer en de verbindingskabel niet beklemd raken wanneer u de tv op de tv-standaard bevestigt. Als het netsnoer of de verbindingskabel is beschadigd, kan dit brand of elektrische schokken tot gevolg hebben. Zorg ervoor dat u niet op het netsnoer of de verbindingskabel gaat staan wanneer u de tv-standaard verplaatst. Het netsnoer of de verbindingskabel kan worden beschadigd. Dit kan

brand of elektrische schokken tot gevolg hebben.

Struikel niet over het netsnoer of de verbindingskabels.

U kunt vallen of de tv-standaard doen omvallen. Dit kan letsel veroorzaken.

Verplaats de tv-standaard niet met de tv eraan bevestigd of wanneer er zich aangesloten apparaten in bevinden.

Als u de tv-standaard verplaatst met de tv eraan bevestigd, kunt u uw rug bezeren of de tv-standaard kan omvallen en ernstige letsels veroorzaken. De aangesloten apparaten die zich binnenin bevinden

kunnen vallen en de glasplaat doen breken of andere onderdelen beschadigen.

LET OP

Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

Plaats geen andere apparaten dan de opgegeven producten op de standaard.

• Deze tv-standaard is alleen geschikt voor gebruik met de opgegeven producten. Als u andere apparaten dan de opgegeven producten plaatst, kunnen deze vallen of breken. Dit kan letsel tot gevolg hebben.
• Plaats geen voorwerpen, zoals vazen, aardewerk, enz. op de tv-standaard.
• Breng geen wijzigingen aan de tv-standaard aan.
• Plaats geen hete voorwerpen op de tv-standaard. Door deze hitte kan de tv-standaard verkleuren of vervormen.
• Plaats geen voorwerpen op de tv-standaard die het glas kunnen beschadigen.

Zorg dat u de tv goed vastzet.

Bevestig de tv op de tv-standaard met de bijgeleverde ankerbevestigingen. Als de tv niet stevig is bevestigd, kan de tv of de tv-standaard vallen en letsel veroorzaken.

Oefen geen druk uit op het glas en stel het niet bloot aan harde schokken.

Oefen geen druk uit op de tv-standaard met uw handen tijdens het installeren van de tv. Sla niet op de tv-standaard met harde voorwerpen, zoals een schroevendraaier. Het glas kan breken en letsel veroorzaken.

De tv-standaard verplaatsen

Als u de tv-standaard alleen probeert te verplaatsen of zonder de juiste procedure te volgen, kan dit letsel veroorzaken. Volg het onderstaande advies om dit te voorkomen.

• Zorg ervoor dat twee of meer personen de tv-standaard dragen. Enkel nadat u de tv hebt verplaatst, kunt u de aangesloten apparaten en de glasplaat verplaatsen.
• Sleep de tv-standaard niet over de vloer. De basisonderdelen van de tv-standaard kunnen loskomen en de vloer beschadigen.
• Zorg ervoor dat uw handen of voeten niet bekneld raken onder de onderste plaat.
• Neem de glasplaat niet vast als u de tv-standaard verplaatst.

Stel het glas niet bloot aan schokken.

Deze tv-standaard is gemaakt van gehard glas, maar u moet toch voorzichtig zijn. Als het glas breekt, kunnen glassplinters letsel veroorzaken. U moet de volgende voorzorgsmaatregelen dus in acht nemen.

• Sla niet tegen het glas en laat geen voorwerpen met scherpe punten op het glas vallen. Vermijd hevige schokken.
• Kras niet op het glas en duw niet met scherpe voorwerpen tegen het glas.
• Laat geen harde voorwerpen, zoals een stofzuiger, tegen de randen van het glas stoten.

Opmerking over draagvermogen

Plaats geen apparaten op de tv-standaard die het maximale gewicht per plank overschrijden, zoals aangegeven in de afbeelding. Anders kunnen de planken breken.

SU-FL61: 48 kg

Opmerkingen over de installatie

• Wanneer u de tv-standaard monteert, leg dan de verpakking op de vloer om beschadiging van de vloer te voorkomen.
• Installeer de tv-standaard op een stevige, vlakke ondergrond. Installeer de tv-standaard niet onder een hoek of schuin. Houd rekening met de volgende voorzorgsmaatregelen om dit te voorkomen.
• Als u de tv-standaard op een zachte ondergrond, zoals een mat of een kleed, plaatst, legt u eerst een plank op de gewenste plaats.
• Installeer de tv-standaard niet op een plaats waar deze wordt blootgesteld aan direct zonlicht of in de buurt van de verwarming.
• Installeer de tv-standaard niet op een hete of vochtige plaats of buiten.

Opmerking over het gebruik

U kunt de tv-standaard schoon houden door deze regelmatig schoon te vegen met een droge, zachte doek. U kunt hardnekkige vlekken verwijderen met een doek die licht is bevochtigd met verdund zeepsop. Veeg het gebied vervolgens droog met een droge, zachte doek. Gebruik geen chemicaliën, zoals thinner of benzine, omdat deze de afwerking van de tv-standaard kunnen aantasten.

Voor Sony-handelaars

Lees de bovenstaande veiligheidsmaatregelen aandachtig door en houd voldoende rekening met de veiligheid tijdens het installeren, onderhouden, controleren en repareren van dit product.

Ten minste twee personen moeten het installatiewerk uitvoeren.

Ten minste twee personen moeten de tv op de tv-standaard plaatsen. Als een persoon het installatiewerk uitvoert, kan dit een ongeluk of letsel tot gevolg hebben. Houd kinderen uit de buurt tijdens de installatie.

Monteer de tv-standaard volgens de instructies.

Als een schroef niet stevig vastzit of is gevallen, kan de tv-standaard omvallen. Dit kan schade en letsel veroorzaken.

Wees voorzichtig en bezeer uw handen en vingers niet tijdens de installatie.

Wees voorzichtig en bezeer uw handen of vingers niet als u de tv op de tv-standaard installeert.

Installeer de tv volgens de instructies.

Draai de schroeven stevig vast. Als de tv niet stevig is bevestigd, kan deze vallen en letsel veroorzaken.

De onderdelen controleren

De tv-standaard monteren

Naam Hoeveel-	heid
Kader	1
Middenstaander	1
Glasplaat	2
Glasplaathouder	8
Ring	4
Schroef voor ring (+PSW5 × L16)	4
Schroef (+PSW5 × L25)	4
Ankerbevestiging 2

Houd een kruiskopschroevendraaier bij de hand die geschikt is voor de schroeven die hierboven worden beschreven.

WAARSCHUWING

Als het netsnoer beklemd raakt onder of tussen onderdelen van de apparatuur, kan dit kortsluiting of elektrische schokken tot gevolg hebben. Als u over het netsnoer of de verbindingskabel struikelt, kan de tv-standaard omvallen. Dit kan letsel tot gevolg hebben.

Bepaal eerst de installatieplaats en leg de tv-standaard neer voordat u de tv installeert.

Aangezien de tv zwaar is, kunt u het beste eerst bepalen waar u deze wilt installeren en de tv-standaard neerleggen voordat u de tv installeert.

1

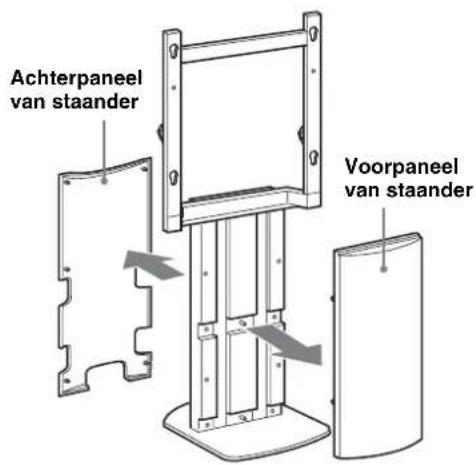

Maak de steunpanelen aan de voorkant en de achterkant los van de middenstaander.

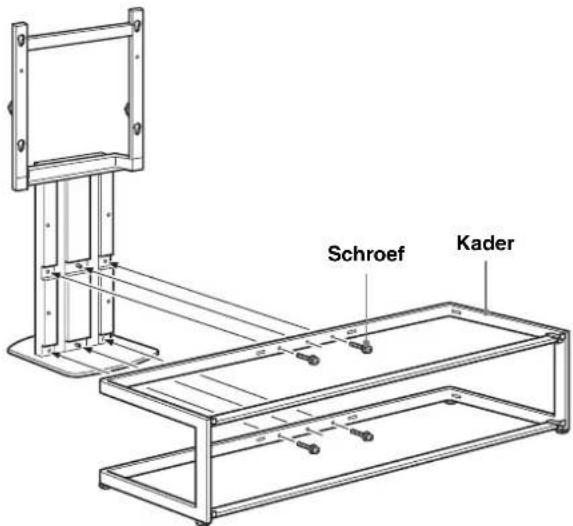

2 Maak de middenstaander vast aan het kader.

Maak de middenstaander stevig vast op het kader met de vier schroeven.

Opmerkingen

• Ten minste twee personen moeten de montage van de tv-standaard uitvoeren.
• Bevestig de middenstaander voorlopig aan het kader met de vier schroeven. Draai vervolgens alle schroeven voldoende stevig aan.
• Als u een elektrische schroevendraaier gebruikt, stel dan het draaimoment in op ongeveer 1,5 N·m {15 Kgf·cm}.

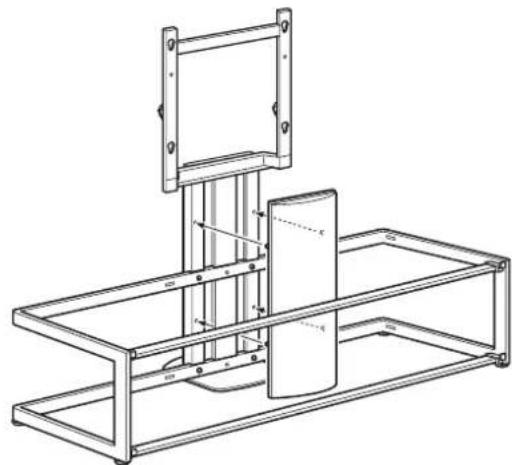

3 Maak het voorpaneel van de staander vast zoals in onderstaand voorbeeld.

Opmerking

Controleer of de vier schroeven stevig zijn vastgedraaid, voordat u het voorpaneel van de staander vastmaakt.

De tv installeren

1 Bereid de installatie van de tv voor.

Maak de tafelstandaard los (indien gemonteerd) en verwijder de twee schroeven van de achterkant van de tv. Voor meer informatie, raadpleeg het informatievel dat bij de tv is meegeleverd.

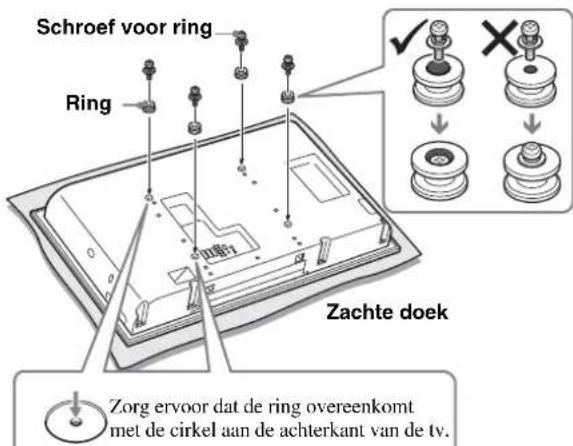

2 Bevestig de vier ringen aan de achterkant van de tv.

Leg de tv met het scherm naar beneden op een stabiel werkblad dat is bedekt met een doek. Bevestig de vier ringen met de vier bijbehorende schroeven.

Opmerkingen

• Als u een elektrische schroevendraaier gebruikt, stel dan het draaimoment in op ongeveer 2 N·m 20Kgf· cm
• Gebruik geen andere schroeven dan de meegeleverde schroeven (+PSW5× L16) voor het bevestigen van de ringen.

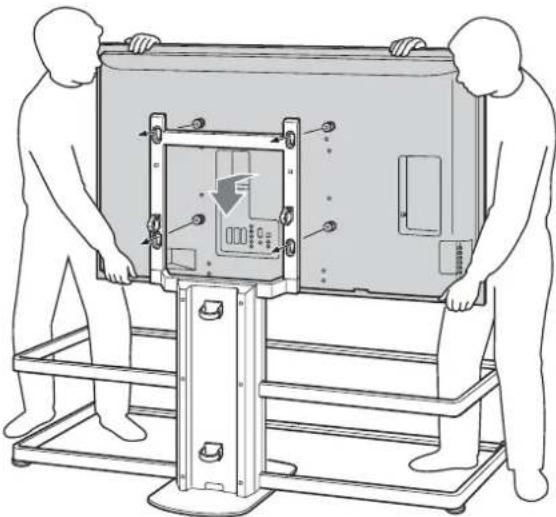

3 Bevestig de tv op de tv-standaard.

Houd de tv vast zoals in onderstaand voorbeeld en laat de vier ringen aan de achterkant van de tv in de bovenste gaten van de middenstaander glijden. Controleer of de vier ringen stevig zijn vastgemaakt in de vier gaten.

Opmerking

Zorg ervoor dat de tv-standaard niet omvalt wanneer u de tv aan de tv-standaard bevestigt. Duw de tv recht naar beneden om de ringen stevig vast te maken in de tv-standaard zoals getoond.

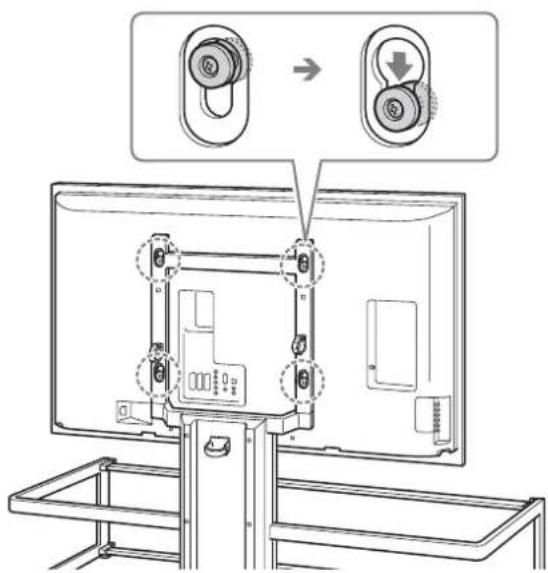

Opmerkingen

• Controleer of de ringen stevig zijn vastgemaakt in de onderkant van de gaten en controleer of de tv evenwijdig hangt. Zorg dat u de tv-standaard niet beweegt terwijl u de tv bevestigt.

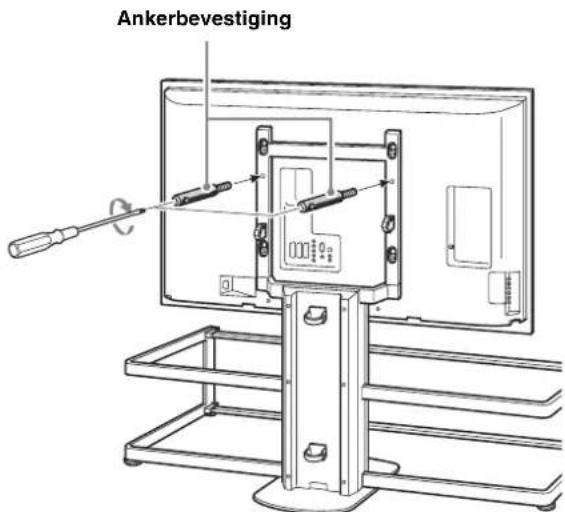

4 Bevestig de tv aan de tv-standaard met de twee ankerbevestigingen.

Maak de bevestigingen vast met een schroevendraaier.

Opmerkingen

• Als u de tv niet met de twee ankerbevestigingen vastmaakt, kan deze vallen en letsel veroorzaken.
• Als u een elektrische schroevendraaier gebruikt, stel dan het draaimoment in op ongeveer 1,5 N·m (15 Kgf·cm).

De glasplaat bevestigen

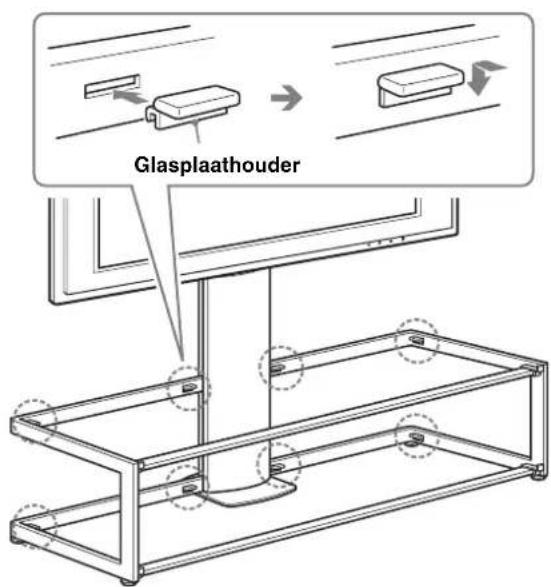

1 Bevestig de achterste glasplaathouders op het kader.

Opmerking

Schuif de glasplaathouders in de gleuven van het kader en controleer of deze evenwijdig en recht bevestigd zijn.

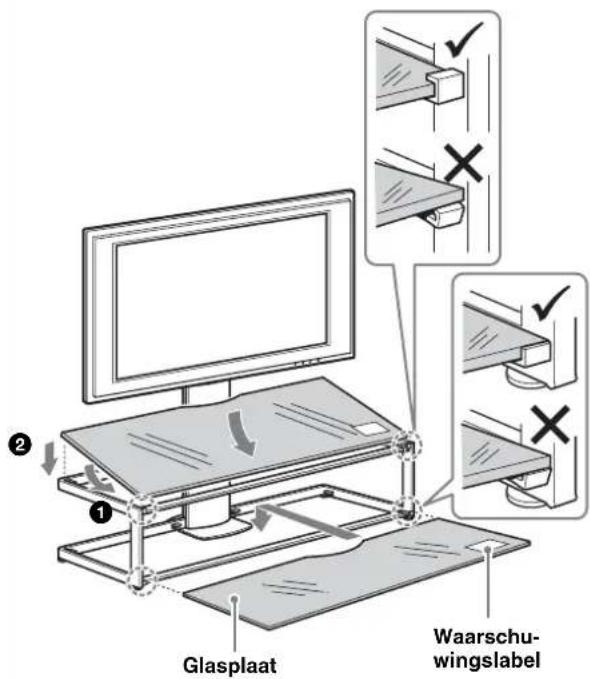

2 Plaats eerst de onderste en dan de bovenste glasplaat.

Opmerkingen

• Let op dat uw vingers niet geklemd raken tussen het kader en de glasplaten wanneer u de glasplaten installeert.
• Plaats de glasplaat pas na het bevestigen van de tv op de tv-standaard. Anders kunt u tegen het glas stoten tijdens de installatie en het product beschadigen of uzelf verwonden.
• Plaats de glasplaten op de tv-standaard met het waarschuwingslabel aan de voorkant, zoals in het voorbeeld.

De kabels aansluiten

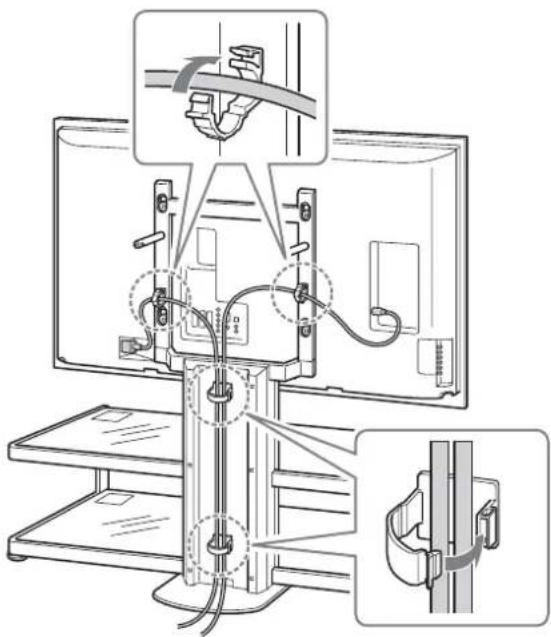

1 Sluit het netsnoer en de andere kabels aan op de tv.

Bevestig de kabels en leid ze door de kabelhouders en door de achterkant van de middenstaander.

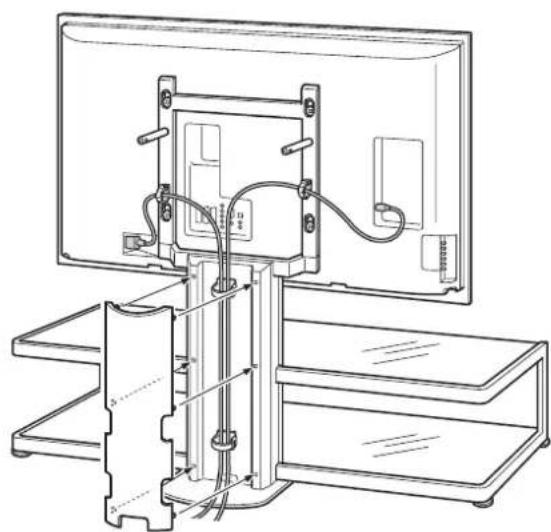

2 Bevestig het achterpaneel van de staander.

Veiligheidsmaatregelen om omvallen te voorkomen

WAARSCHUWING

Neem voldoende maatregelen om te voorkomen dat de tvstandaard omvalt. Als u dit niet doet, kan de tv omvallen en letsel veroorzaken. Veranker de tv aan een muur, pilaar of iets dergelijks.

Zorg vooraf voor een sterk touw of een ketting en een muurbevestigingsbeugel. Deze zijn in de handel verkrijgbaar.

Maak de muurbevestigingsbeugel stevig vast aan een muur of pilaar. Trek het touw of de ketting door beide openingen van de ankerbevestigingen en maak vervolgens het andere einde van het touw of de ketting vast aan de muurbevestigingsbeugel.

Opmerking over draagcapaciteit

Plaats geen apparaten op de glasplaten die het maximale gewicht overschrijden. Het glas kan breken en letsel veroorzaken.

Afmetingen: mm	A	1.393
	B	1.425
	C	616
	D	419
	E	462
	F	220
	G	1.451
	H	1.045
	I	297
Gewicht: 48 kg

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.
