GEBRUIKSAANWIJZING SU40NX1 SONY

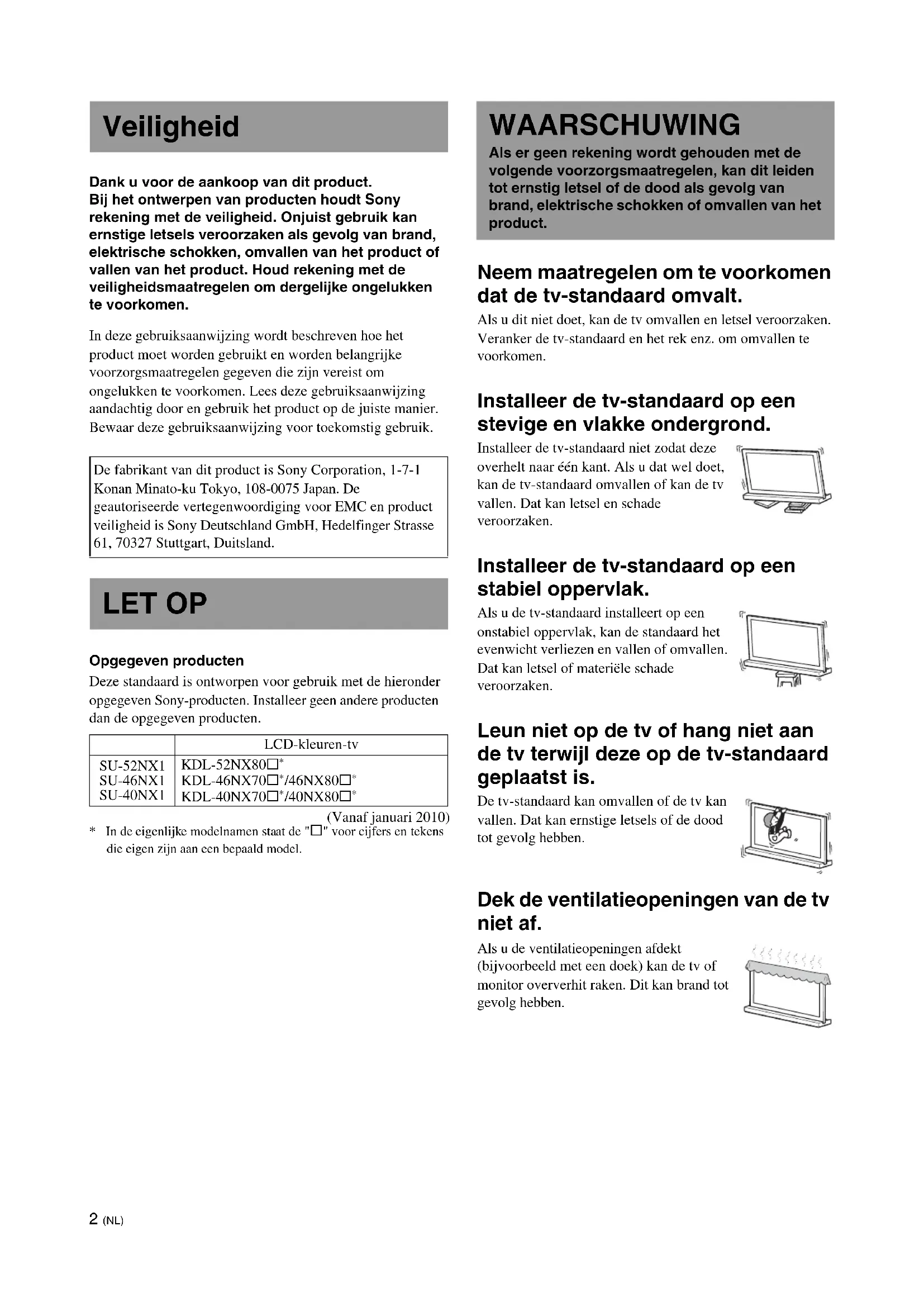

Dank u voor de aankoop van dit product. Bij het ontwerpen van producten houdt Sony rekening met de verilgheid. Onjuist gebruik kan ernstige letsels veroorzaken als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product. Houd rekening met de verilgheidsmaatregelen om dergelijkke ongelukken te voorkomen.

In deze gebruiksaanwijzing worden beschreiben hoe het product moet worden gebruikt en worden belangrijke voorzorgsmaatregelen gegeven die zich vereist om onglukken te voorkomen. Lees deze gebruiksaanwijzing aanachtig door en gebruik het product op de juiste manier. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik.

De fabrikant van dit product is Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. De geauthoriseerde vertegenwoordiging voor EMC en producteiligkeit is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland.

LET OP

Opgegeven producten

Deze standard is ontworpen voor gebruik met de hieronder opgegeven Sony-producten. Installeer geen andere producten dan de opgegeven producten.

	LCD-kleuren-tv
SU-52NX1	KDL-52NX80☐*
SU-46NX1	KDL-46NX70☐*/46NX80☐*
SU-40NX1	KDL-40NX70☐*/40NX80☐*

(Vanaf januari 2010)

• In de eigenen modelnamen staat de "□" voor cijfers en tekens die eigengelijk aan een bepaald model.

WAARSCHUWING

Als er geen rekening worden gehonden met de volgende voorzorgsmaatregelen, kan dit leiden tot ernstig letsel of de dood als gevolg van brand, elektrische schokken of omvallen van het product.

Neem maatregelen om te voorkomen dat de tv-standardaard omvalt.

Als u dit Niet doet, kan de tv omvallen en letsel veroorzaken. Veranker de tv-standaard en het rek enz. om omvallen te voorkomen.

Installer de tv-standaard op een stevige en vlakke ondergrond.

Installeer de tv-standaard Niet zodat deze overhelt maar een kant. Als u dat wel doet, kan de tv-standaard omvallen of kan de tv vallen. Dat kan letsel en schadeveroorzaken.

Installer de tv-standard op een stabel oppervlak.

Als u de tv-standardard installeert op een onstabel oppervlak, kan de standardard het evenwicht verliezen en vallen of omvallen. Dat kan letsel of materiele schadeveroorzaken.

Leun Niet op de tv of hang Niet aan de tv verwijl deze op de tv-standard geplaatst is.

De tv-standaard kan omvallen of de tv kan vallen. Dat kan ernstige letsels of de dood tot gevolg hebben.

Dek de ventilatieopeningen van de tv Niet af.

Als u de ventilatieopeningen afdekt (bijvoorbeeld met een doek) kan de tv of monitor oververhit raken. Dit kan brand tot gevolg hebben.

Zorg ervoor dat het netsnoor en de verbindingskabel nichtbeklemd raken.

• Zorg ervoor dat het netsnoor en de verbindingskabel Niet beklemd raken als u de tv op de tv-standard bevestigt. Als het netsnoor of de verbindingskabel beschadigd is, kan dit brand of elektrische schokken tot gevolg hebben.
  Zorg ervoor dat u niet op het netsnoor of de verbindingskabel gaat staan wonneer u de tv-standaard verplaatst. Het netsnoor of de verbindingskabel kuren worden beschadigd en dat kan brand of elektrische schokken tot gevolg hebben.

Struikel nicht over het netsnoer of de verbindingskabel.

Als u over het netsnoer of de verbindingskabel struikelt, kan dc tv-standardaard omvallen en letselsveroorzaken.

LET OP

Als er geen rekening worden gehonden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

Plaats geen andere apparaten dan de opgegeven producten op de steun.

Deze tv-standard is alleen geschikt voor gebruik met het opgegeven product. Als u andere apparaten dan de opgegeven producten plaatst, hunnen die vallen of kapot gaan. Dat kan letsel tot gevolg hebben. De illustraties in deze gebruiksaanwijzing lately de KDL-40NX80 zien, tenzij anders aangegeven.

Zet de tv goed vast.

Bevestig de tv op de tv-standardaard met de bijgeleverde schroeven. Als de tv Niet stevig is bevestigd, kan de tv vallen of kan de tv-standardaard omvallen en letsels veroorzaken.

Opmerkingen over de installment

Zorg ervoor dat u de tv-standard op een stevige en vlakke ondergrund installeert. Installer de tv-standard nicht onder een hoek of schuin. Houd rekening met de volgende voorzorgsmaatregelen om dit te voorkomen.

Als u de tv-standaard installeert op een zachte ondergrond zoals een mat of een tapijt,plaats waar dan voordien een plaat over.

• Installee de tv-standardniet op een plaats waar deze wordt blootgesteld aan direct zonlicht of in de buurt van de verwarming.
• Installee de tv-standardniet op een hete of vochtige plaats of buiten.

Opmerking over het gebruik

Reinigen

Veeg de tv-standaard af en toe schoon met een droge, zachte doek om deze schoon te houden. U kunt hardnekkige vlekken verwijderen met een doek die Licht is bevochtigd met een mild zeepsopje. Veeg het gebiedervolgens droog met een droge, zachte doek. Gebruik geen chemicalien, zoals thinner of benzine, omdat deze de afwerking van de tv-standardak hunnen aantasten.

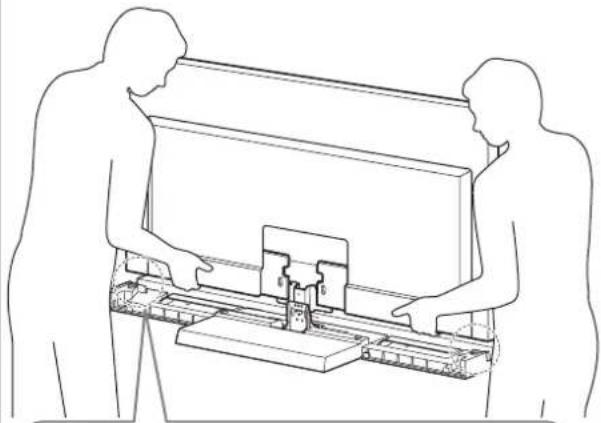

Ten minste twee Personen要去en het installmentework uitvoeren.

Ten minste twee Personen要去 de tv op de tv-standardenplaatsen. Als een person het installmentework alleen uitvoert, kan dit een ongeluk of letsel tot gevolg hebben.

Pas de tv-standardieniet aan.

Deze kan omvallen en letset veroorzaken.

Installer de tv sécurité volgens de instructies.

Draai de schroeven stevig vast. Als de tv Niet stevig is bevestigd, kan deze vallen en letsels peroorzaken.

Wees voorzichtig en verwond uw handen of vingers Nietijdens de installment.

• Houd de tv-standaard Niet vast aan het halsgedeelte als u hem verplaatst.
• Wees voorzichtig en.bezeer uw vingers of handen Niet als u de tv installeert.

Opmerking betreffende het verwijderen van de tv-standardaarduit de verpakking

Houd de tv-standaard stevig vast en behandel deze voorzichtig.

Stap 1: De onderdelen controlleren

Naam Aantal
Standaard	1
Rugplaat	1
Halsomhulsel	1
Tv-halsbevestigsschroef (PSW5 × 16) zwart (×4) Halsomhulselschroef (PSW5 × 16) zwart (×1)	5
Hockaanpassingsschroef (PSW5 × 10) silver	1
Tv-ondersteuningsblokje*	2

• Alleen voor KDL-40NX80 /KDL-46NX80 /KDL-52NX80 .

WAARSCHUWING

Als het netsnoer beklemd raakt onder ofCUSSEN onderdelen van de apparatuur, kan dit kortsluiting of elektrische schokken tot gevolg hebben. Als u over het netsnoer of de verbindingskabel struikelt, kan de tv-standardaard omvallen enLetselsveroorzaken.

Bepaal eerst de installmentieplaats en leg de tv-standaard neer voordat u de tv installeert.

Aangezien de tv zwaar is, kurz u het Beste cerst cepalen waar u deze wilt installereren en de tv-standaard terplaatse monteren.

Raadpleeg de gebruiksaanwijzing die bij uw tv werden geleverd voor informatie over het verwijderen van de tafel staand er de bodemplaat van de tv (alleen KDL-40NX80/ KDL-46NX80/KDL-52NX80).

Stap 2: De tv installeren

Voor het monteren

• Houd voor de installmente een kruskopschroeovendraier bij de hand die geschikt is voor de schroeven.
• Als u een elektrische schroevendraaier gebruikt, stel dan het draaimoment in op onceveer 1,5 N·m {15 kgf·cm}.

1

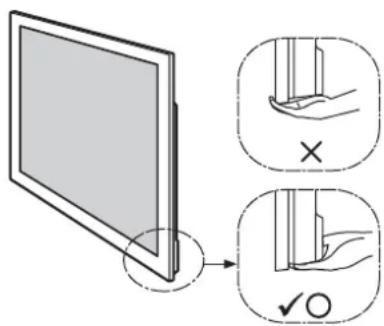

Houd de tv vast op het opgegeven punt als u deze verplaatst.

1 Raadpleeg de tabel en meet lengtes A en B vanaf de bovenrand van de tv, zoals te zien is in onderstaande illustratie. Houd de tv vast op het opgegeven punt van de lengte B ( ) die u mat.

Eenheid: mm

Formaat tv Lengte ALengthe B

40" 110 170

46" 170 170

52" 170 170

• Houd de tv vast aan het opgegeven punt zDat u uw vingers Niet verwondt.
  Houd de tv als volgt vast:

• Houd het tv-toestel vast zoals hierboven aangegeven als het manueel worden verplaatst. Oefen geen druk uit op het LCD-schem en op het kader rond het scherm.

2 Installeer de tv op detv-standard.

U installeert de tv door deutsche in de gleuf van de tvstandaard teplaatsen.

Alleen voor KDL-40NX80/ KDL-46NX80/ KDL-52NX80

Bevestig de tv-ondersteuningsblokjes aan beiden kanten van de tv-standaard.

(De tv-ondersteuningsblokjes
zijnuitgerust met dubbelzijdige
plakband aan de onderzijd.)

Tv-ondersteuningsblokj

De pijl wijst de voorzijde van de tv-standaard aan.

Zorg dat uw vingers Niet bekneld raken als u de tv installecrt.

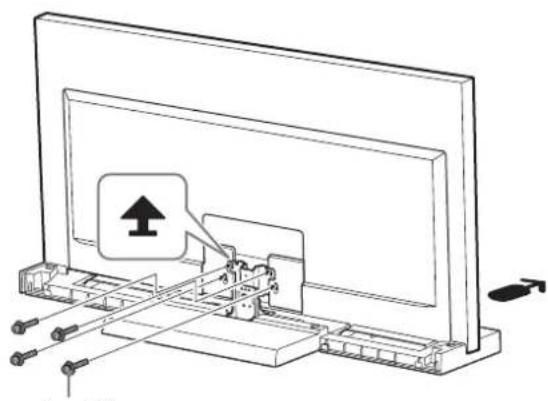

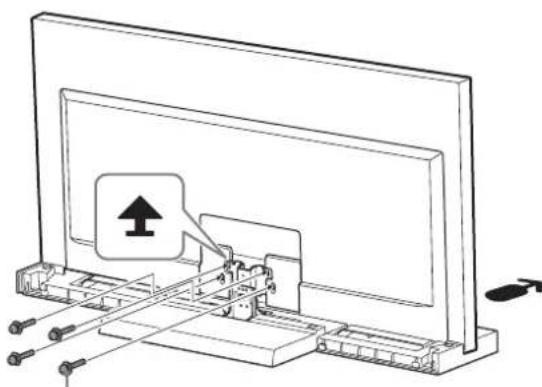

3 Bevestig de tv en de tv-standard met de vier tv-halsbevestigingschroeven (PSW5 x 16) zwart (bijgeverd).

Tv-halsbevestigingschroef (PSW5 × 16) zwart

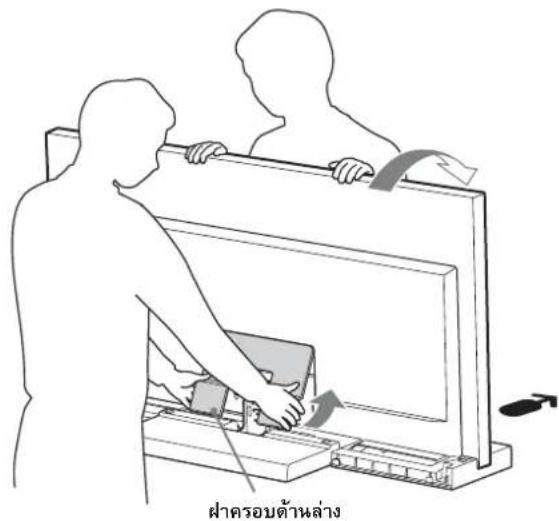

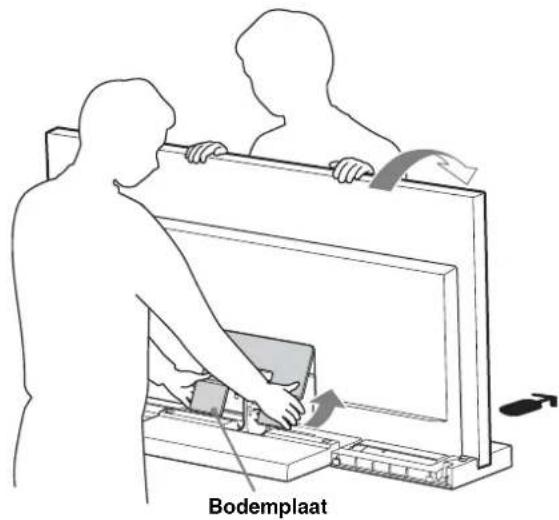

4 Bevestig de bodemplaat aan het tv-toestel. (Alleen KDL-40NX80/ KDL-46NX80/KDL-52NX80)

Sluit het netsnoor aan voordat u de bodemplaat bevestigt.
Raadpleeg de gebruiksaanwijzing die bij uw tv werden geleverd voor meer informatie over de werkwijze.
Kantel de tvijdens het bevestigen van de bodemplaat waar voren en kantel de tv weer maarachten na het bevestigen.

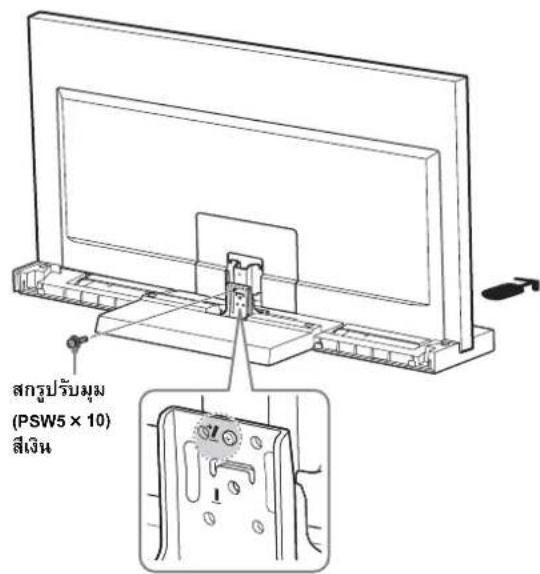

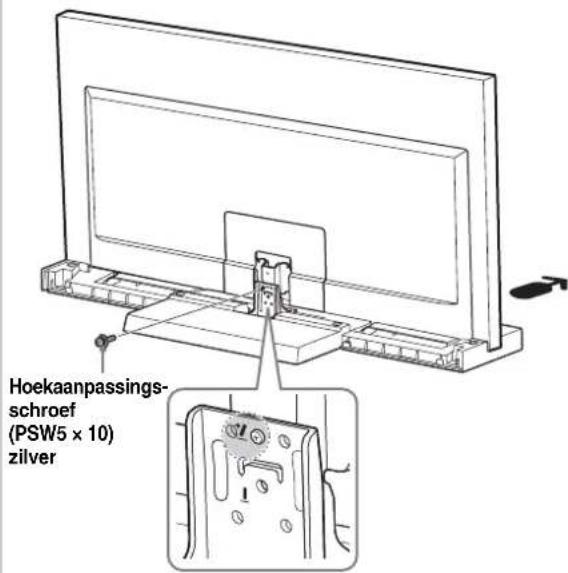

5 Bevestig de tv en de tv-standard met de hoekaanpassingsschroef (PSW5 x 10) silver (bijgeleverd).

6

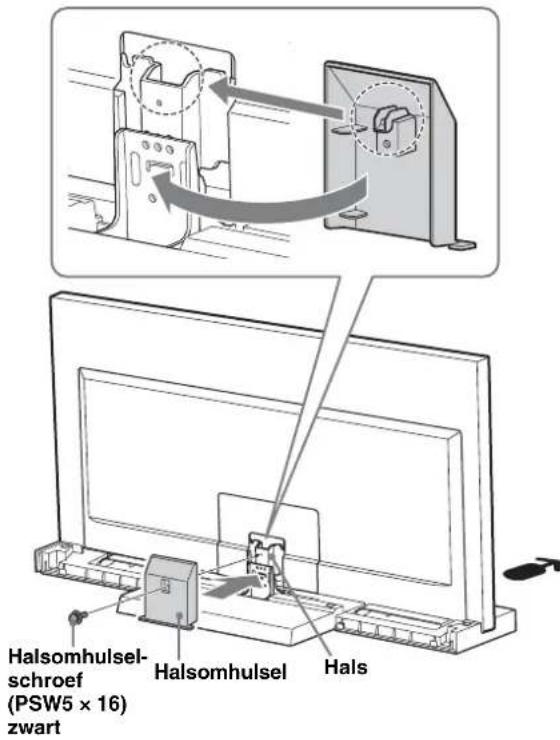

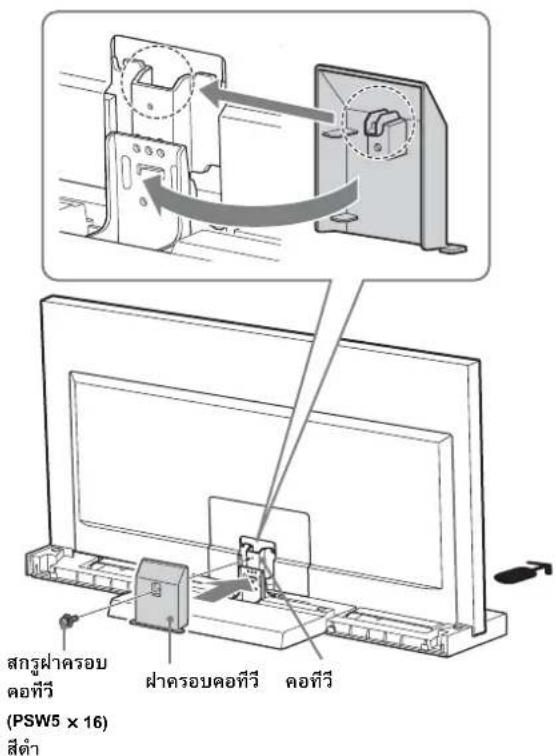

Bevestig het halsomhulsel aan de hals.

Breng het halsomhulsel op een lijn met de hals en LAST het waar beneden glijden zoals te zich is op de illustratie hieronder. Bevestig het halsomhulsel en de hals met de halsomhulselschroef (PSW 5× 16 ) zwart (bijgeleverd).

Als u de kijkhoek van de tv wilt afregelen, doe dat dan voordat u het halsomhulsel bevestigt. Raadpleeg stap 2 van "De kijkhoek van de tv afregelen" op pagina 7.

7

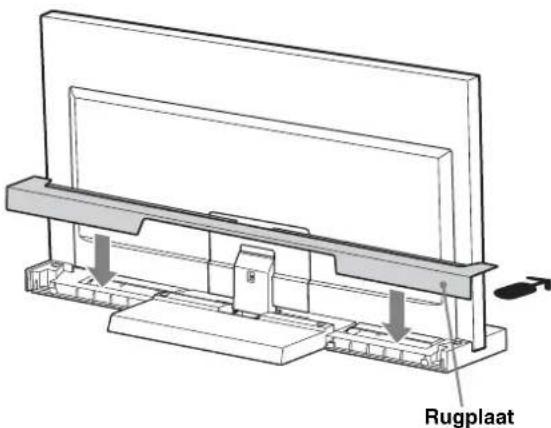

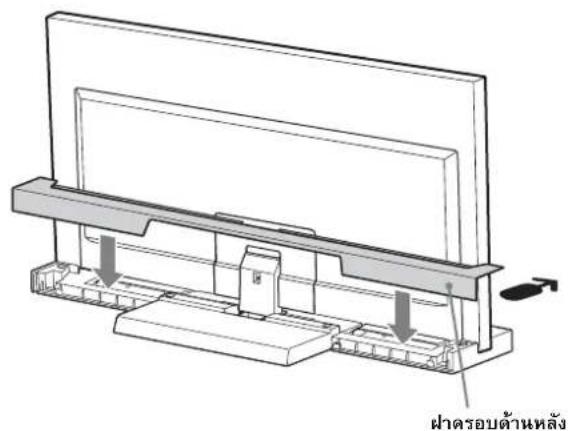

Bevestig de rugplaat aan detv-standard.

Stap 3: Veiligheidsmaatregelen om omvallen te voorkomen

WAARSCHUWING

Neem voldoende maatregelen om te voorkomen dat de tv-standaard omvalt en zo letsels of schade veroorzaakt.

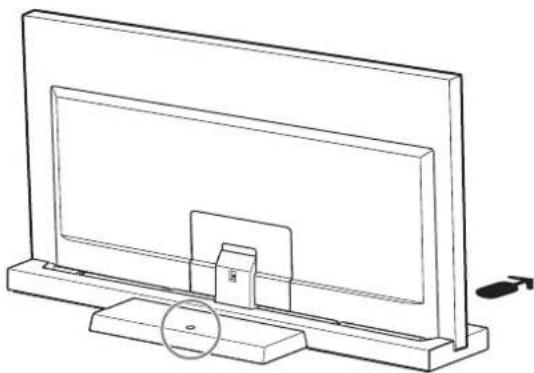

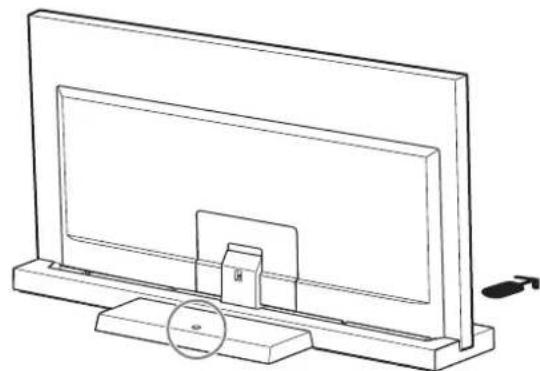

Er is een opening waarmee u voorzorgsmaatregelen kunt nemen om ervoor te zorgen dat de tv-standardaard Niet omvalt, zoals te zien is op de afbeelding hieronder.

Raadpleeg de gebruiksaanwijzing die bij de tv werd geleverd voor meer informatie over de werkwijze.

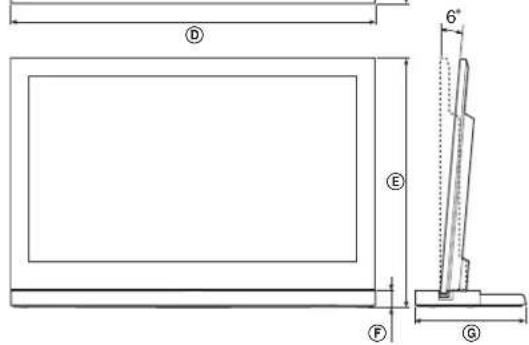

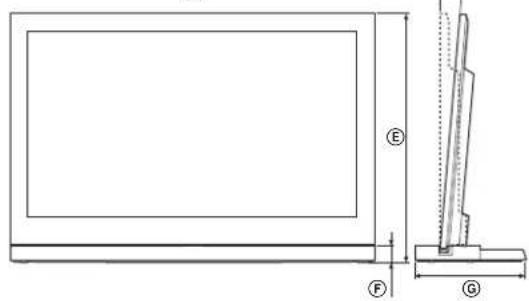

Specifications

			SU-52NX1 SU-46NX1 SU-40NX1
Afmetingen: mm	A		410 410	410
	B		125 140	130
	C		225 190	180
	D		1.261 1.1	27 994
	E	0°	822 745	670
		6°	818 741	667
	F		45 45 45
	G		350 330	310
Gewicht standard:			7,7 kg 6,8 kg	5,5 kg

Ontwerp en specificaties zijn onderhevig aan wijzigingen zichonder voorafgaande kennisgeving.

De kijkhoek van de tv afregelen

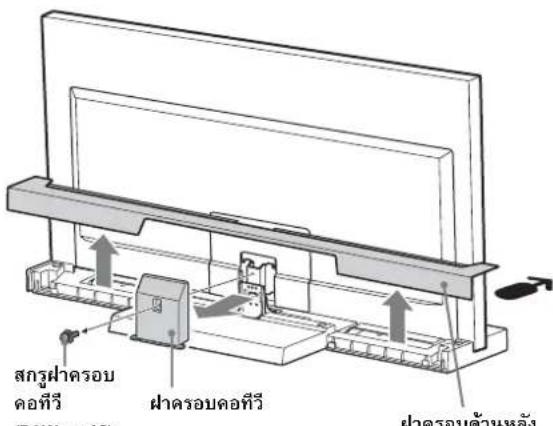

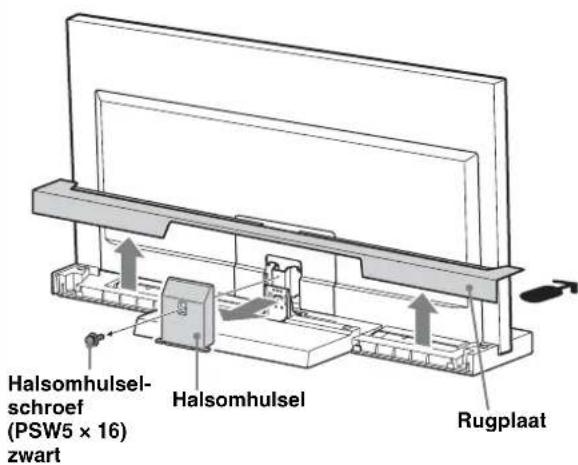

1 Maak de rugplaat en het halsomhulsel los.

2 Verwijder de schroeven. Verwijder de drie schroeven van de hals

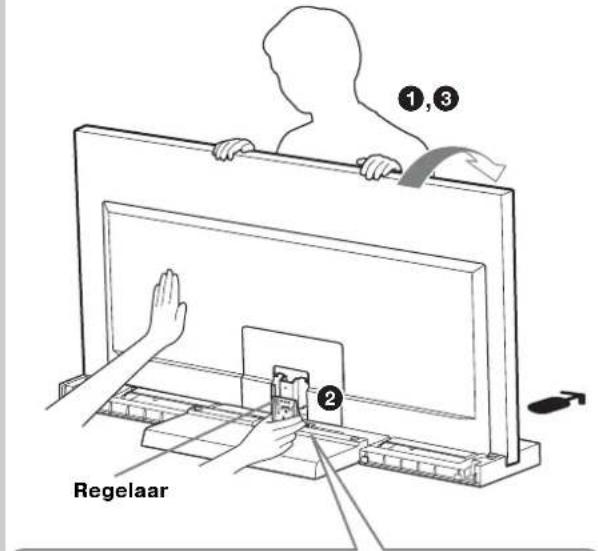

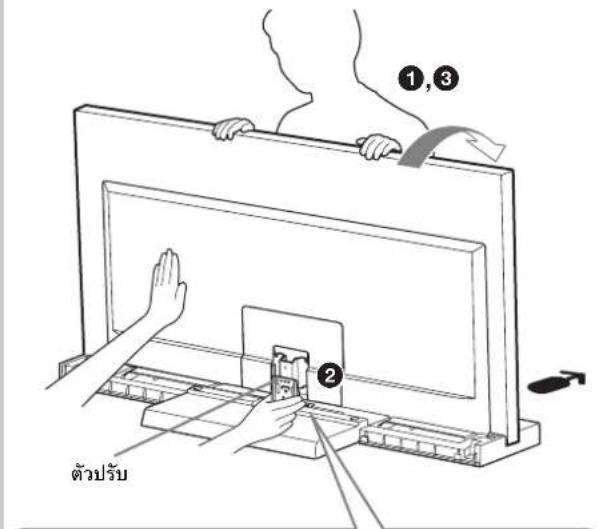

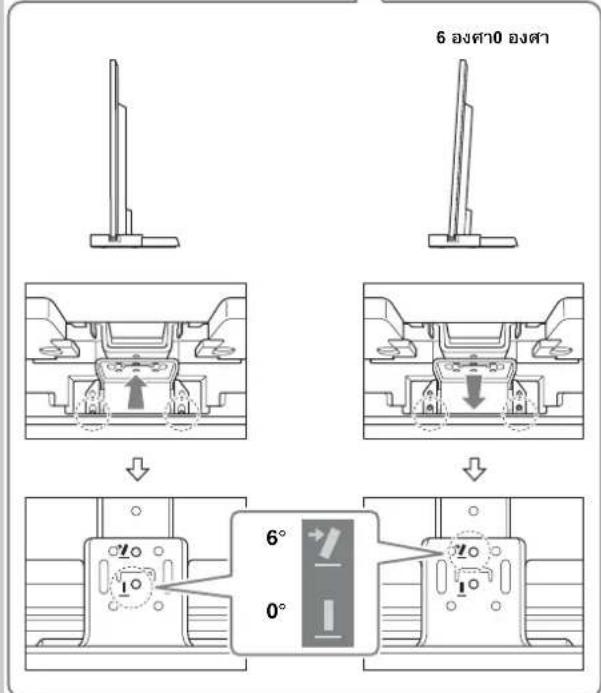

3 Regel de hoek.

Kantel de tv maar voren.
Stel de regelaar in op de juiste hoek (aar voren voor 0 graden, maar achefteren voor 6 graden).
3Plaats de tv terug.

• De fabrieksinstellung is 6 graden.
• Ondersteun de regelaar met uw hand als u dc tv terugplaatst. (Alleen bij het instellen op 0 grades.)

6 graden0 graden

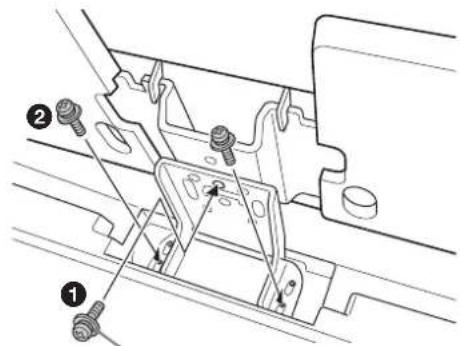

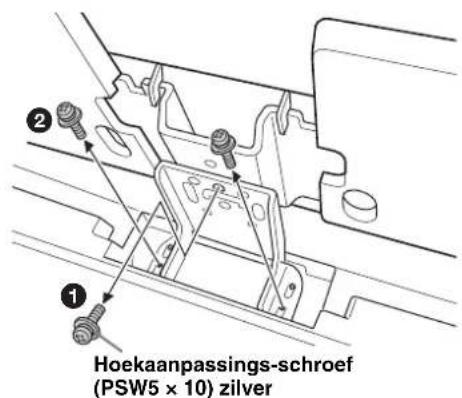

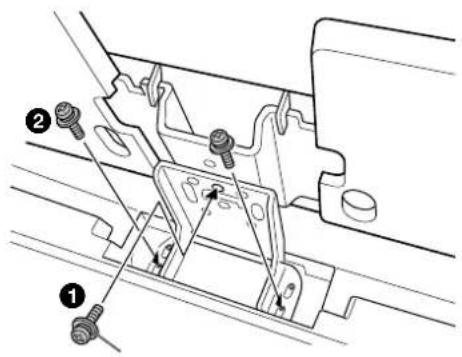

4 Bevestig de schroeven.

Maak eerst de regelaar en de hals vast met de hoekaanpassingssschroef (PSW5 × 10 ) zilver (1) en daarna twee schroeven (2) (gebruik waar bij de drie schroeven die u hebt verwijderd tijdens stap 2).

Hoekaanpassings-schroef (PSW5 × 10 )silver
