HASZNÁLATI ÚTMUTATÓ SU40NX1 SONY

Köszönjuk, hovy ezt a keszüléket vásárolta meg.
A Sony termékeinek tervezése aBiztonság szem elott tartásával történik. A helyetlen használat sulyos égési sérülést, aramütest okozhat, a termek feldolhet vagy leeshet. Az ilyen balesetek elkerülése érdekében tartsa be abiztonsági elóirásokat.

Ez az utmutató a termek helyes kezelését, illetve a fontos balesctvédelmi intézkédéscket mutatja bc. Alaposan olvassa el ezt az utmutató és hasznalja megfeleloen a terméket. A késöbbi hasznalat celjara orizze meg ezt az utmutató.

Ezt a terméket a Sony Corporation (108-0075 Japan, Tokio, 1-7-1 Konan, Minato-ku) gyártotta. A termékbiztonsággal és az EMC irányelvckkel kapcsolatban a Sony Deutschland GmbH (Németország, 70327 Stuttgart, Hcdelfinger Strasse 61.) a jogosult képviselő.

VIGYÁZAT

Meghatározott termékek

Ez az az allvany a kovetkezokben megadott Sony keszulékek hasznalhato. A megadott kszuléktol eltero kszuléket ne erositsen az allvanyra.

	Színes LCD TV
SU-52NX1	KDL-52NX80☐*
SU-46NX1	KDL-46NX70☐*/46NX80☐*
SU-40NX1	KDL-40NX70☐*/40NX80☐*

(2010 januar allapot)
* Az adott típusnévben szereplö „☐" a típusra jellemzó szamot és/vagy karaktert jalöl.

FIGYELEM

A kōvetkezōBiztonsági elöirások be nem tartasa sulyos égési serulést, halált, áramütest okozhat, vagy a termek feldölhet.

Ne feledkezzen meg a TV elorebukásanak megakadályozásáról.

Ellenkezo csetben a TV-keszulek elorebukhat es szemelyi serulest okozhat. Az elorebukas megakadalyozasa celjabol rogzitse a TVallvanyt es a polcot stb.

A TV-allyvanyt szilard es sik padlon allytsa fel.

A TV-allyvanyt uy aglltsa fel, hogy semmilyen iranyban se doljon. Ellenkczoe esctben a TV-allyvany elorebukhat vagy a TV-keszulek Iceshet. Ez szemelyi serulest vagy anyagi kart okozhat.

A TV-allyvanyt stabil felületen állitsa fel.

Ha a TV-allyanyt ncm stabil fclulctn allitja fel, akkor elveszteti az egyensulyat es elorebukhat vagy Iceshet. Ez szemelyi serelst vagy anyagi kart okozhat.

Ne támaszkodjon az állványra szerelt TV-készülékre és ne kapaszkodjon bele.

A TV-allyvany eldolhet vagy a TV leeshet es sulyos serulest vagy halalt okozhat.

Ne fedje el a TV-keszülék szellózonyilásait.

Ha elfedi a szellozonyilasokat (teritovel stb.), a keszulek beseje felforrosodhat es tuzet okozhat.

Ugyeljenarra, hogy a halózati kabel vagy a csatlakozókábelek ne csipódjenek be.

A TV-keszülck TV-allyvanyra szerclceskor üglycljen arra, hogy a halozati kabel vagy a csatlakozokábelek ne csiþodjenek be. Ha a halozati kabel vagy a csatlakozokábel megserül, az tüz et vagy áramütest okozhat.
- A TV-allyvany szallitasa kozben ne lepjen a halozati kabelre vagy az osszekoto kabelekre. A halozati kabel vagy a csatlakozokabel megserulhet, ez pedig tuzet vagy aramutest okozhat.

Ne botoljon meg a halózati kabelben vagy az összekö'tő kábelekben.

Ha mcgbotlik a halózati kabelbcn vagy az összeköto kábelekben, a TV-allyvany feldolhet és sérülest okozhat.

VIGYÁZAT

Az alábbiBiztonsági elóirások be nem tartása személyi serulést vagy anyagi kart okozhat!

Csak a megadott keszüléket erősítse fel.

Ez a TV-allyvanyCsak a megadott keszulekekhez hasznalhato. MAs keszulek felerositese eseten a kszulek leeshet, eltorhet es szemelyi serulest okozhat. Egyeb mcgegyzes hianyaban az ebben a kezikonyven szereplo abrak a KDL-40NX80 kszulekre vonatkoznak.

Ugyeljen a TV rogzítésére.

A TV-keszüléket a mellekelt csavarokkal rogzítse a TV- allványhoz. Ha a TV rogzítese nem biztonságos, akkor leeshet vagy a TV- allvány felborulhat és sérlést okozhat.

A felállitással kapcsolatos megjegyzések

A TV-allyvanyt szilard es sik padlon allitsa fcl. A TV-allyvanyt uyg allitsa fcl, hogy nc legyen ferde es semmilyen iranyban se doljon. Ennek erdekiben tartsa be a kovetkez o elorasokat.

Ha a TV-allyvanyt puha feluleten, pl. matracon vagy szonyegen allitja fel, akkor elszor fektessen egy deszkalapot a kivist melutre.

-A TV-allvanyt ne allitsa fel kozvetlen napsutésnek kitett hclyn vagy futokcszulck kozcleben.
- A TV-allyvanyt ne allitsa fel forro vagy paras helyen vagy kulteren.

Hasznalattal kapcsolatos megjegyzések

Tisztlitas

A TV-allyvanyt idonkent puha, szaraz kendovel letorolve tarta tisztan. A makacs szennyczodest enyhc mososzeroldattal megnedvesitet puha kendovel lehet eltavolitani. Ezutan szaraz, puha kendovel torolje szarazra a feluletet. Ne hasznaljon semmilyen vegyszert, pl. higitot vagy benzint, mert czck megrongjalak a TV-allyvany feluletet.

A felállitást két vagy tobb személy végezze.

A TV-keszülék TV-allyványra szerelesét két vagy tobb szemcly végocz. Ha cgyedül dolgozik, balcsetct vagy sérules szenvedhet.

Ne módositsa a TV-allyványt.

Leeshet es szemelyi sérulést okozhat.

A TV felszerelését biztonságosan, azutasításoknak megfeleloen végezze.

Biztonsagosan huzza mcg a csavarokat. Ha a TV rogzitese nem biztonsagos, akkor leeshet es serulest okozhat.

A szerelés kozben ügyeljen arra, hogy ne sörtse meg a kezét vagy az ujjait.

• A TV-allványt ne a nyak-resznél fogva szallítsa.
  A TV felszerelsckozben üglyeljcn arra, hogy nc sertse meg a kezet vagy az ujjait.

Megegyzés a TV-allyvány kicsomagolásához

Erosen fogja es ovatosan kezelje a TV-allyvanyt.

1. lépés: Az alkatelemek ellenőrzése

Név	Mennyiség
Állvány	1
Hátsó fcdél	1
Nyak fedele	1
TV-t az állvány nyakához rögzító csavar (PSW5 × 16) fekete (× 4) Nyak fcdclónck csavarja (PSW5 × 16) fekete (× 1)	5
Nyak beálító csavarja (PSW5 × 10) czüst	1
TV-támasztó párna*	2

• Csak KDL-40NX80□/KDL-46NX80□/KDL-52NX80□ keszülk cseten.

FIGYELEM

Ha a halózati kabel a szerkezet alá vagy az alkatelemei koze csipodik, akkor ez rovidzárlatot vagy áramütest okozhat. Ha megbotlik a halózati kabelben vagy az összekö'tó kabelekben, a TV-allyvány feldolhet és sérülest okozhat.

A TV felszerelése elott határozza meg a szerelési helyet és fektesse le a TV-allyványt.

Mivel a TV-keszülk nehez, javasoljuk, hogy elore hatarozza meg a szereles helyét és a TV-allyványt a helyszínen szerelje fel.

A TV-keszülk hasznalati utmutatojaban megtalalhatja az asztali allvány es az also fedel (csak KDL-40NX80/KDL-46NX80/KDL-52NX80) TV-keszülkról való eltavolitásanak leirását.

2. lépés: A TV felszerelése

Az osszeszerelés elott

A szerelés megkezdese elott keszitsen el olyan kerceszthornyos (Philips) csavarhuzot, amcly illik acsavarokba.
- Elektromos csavarbehajto hasznalata escten kb. 1,5 N·m meghuzasi nyomatekot kell beallitani.

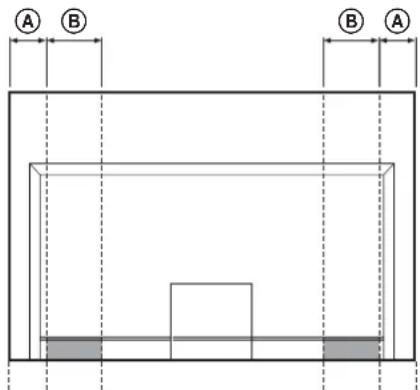

1 A TV-keszüléket mozgatas közben a megadott pontokon fogja meg.

A következó tablazat és abra alapján a TV felso széletól mérje mcg az A és hosszakat. A TV-keszüleket mozgatas közben alemert B (T) távolsággal mcgadott ponton fogja mcg.

Mertékegység: mm

TV mérete	A hossz	B hossz
40" 110	170
46" 170	170
52" 170	170

#

• Az ujjak sérülésénék megelózés érdekében a megadott ponton tartsa a készüléket.

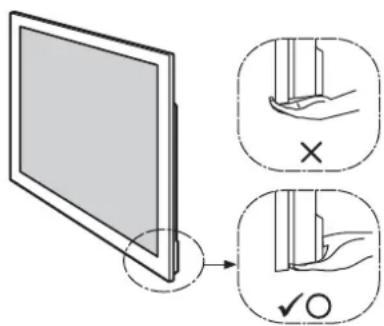

  Ugyeljen arra, hogy a TV-keszüléket az abranak megfeleloen tartsa:

#

Ha kezzel szallitja a TV-keszuleket, akkor az fenti abra szerint kell megfogni. No nyomja meg az LCD-kepernyot es kepernyo koruli keretet.

2 A TV felszerelése a TV-allyványra.

A TV-keszüléket a TV-allyvány vajatába kcell ileszteni.

Csak KDL-40NX80□/KDL-46NX80□/KDL-52NX80□ esétén

A TV-tamasztó párnákat mindkét oldalon illessze a TV- allványra.

(A TV-tamasztó párnák
alán kétoldalias
ragasztoszalg van.)

TV-tamasztó párna

A nyilak iranya a TV-allvany elejet jerzi.

A TV felszerelse kozben ügyeljen arra, hogy ne csipje be az ujjait.

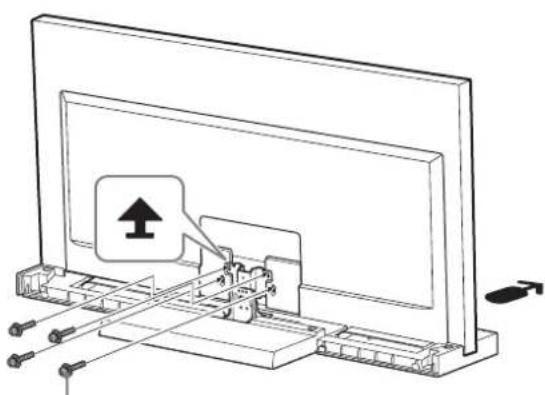

3 A négy nyak-rögzító csavarral (PSW5 × 16) fekete (mellekelve) rögzítse a TV-t a TV-àllványhoz.

TV-t az allvany nyakahoz rogzitocsavar (PSW5× 16) fekete

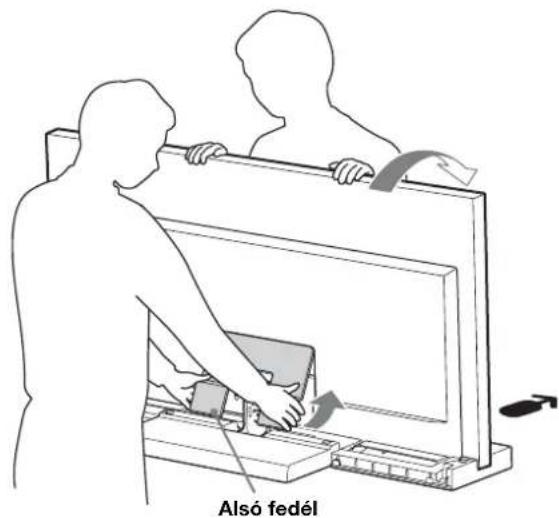

4 A TV-keszülékre helyezze fel az also fedelet. (csak KDL-40NX80// KDL-46NX80//KDL-52NX80 esétén)

Az also fedel felhcycEsc clott csatlakoztassa a halozati kabelt. Az eljaras reszleteit lasd a TV-keszulck hasznalati utmutatóiban.
2 Az also fedel felhelyezeshez dontsc elore, majd a felhelyezes utan dontse vissza a TVkeszulket.

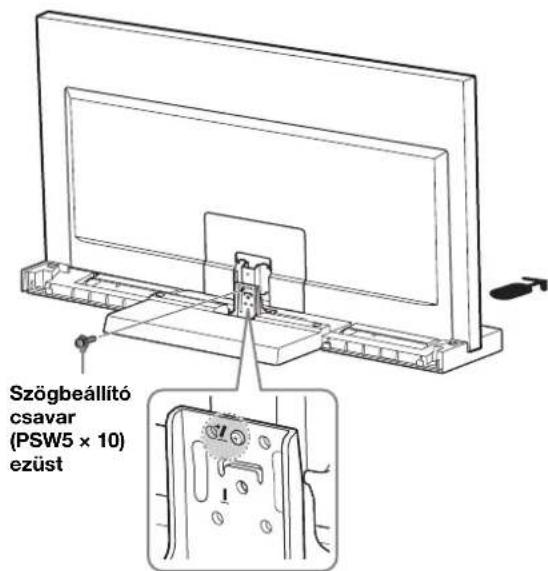

5 A szögbeallíto csavarokkal (PSW5 × 10) ezüst (mellekelve) biztosítsa a TV-t és a TV-allyványt.

6

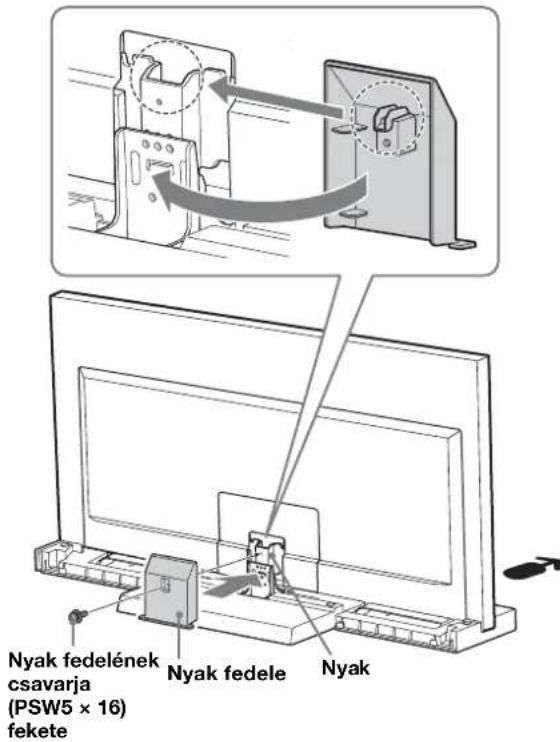

A nyak-részre helyezze fel a nyak-fedelet.

A nyak-fedclet ilccssce a nyak-rezhcz, majd a kovetkezo abranak megfeleloen csusztassa lefelé. A nyak-fedcl csavejarvaival (PSW5 × 16) fckctc (mellekelve) rogzitse a nyakhoz a fedelet.

Ha be szeretne allitani a TV-keszulek nezesi iranyat, akkor a szoget a nyak-fedel felrogzite se elott kell beallitani. Lasd ,A TV-kszulek dolesszogcnck bcallitasa" 2. lepsct az 7. oldalon.

7

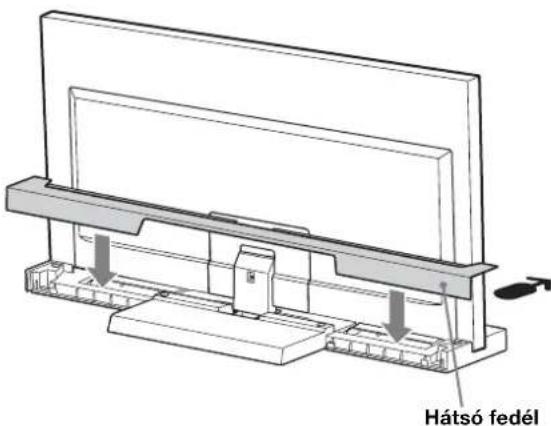

A TV-allyványra helyezze fel a hatso fedelet.

3. lépés: A felborulasmegelózese

FIGYELEM

Ne feledkezzen meg a TV-allyvany mcgakadalyozasarol, mcr cz scretst vagy anyagi kart okozhat.

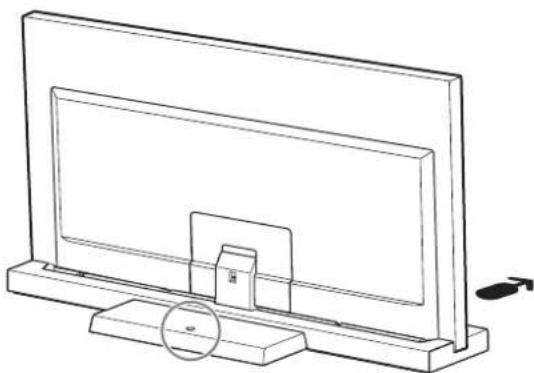

Az alabbi abran lathato, hogy a TV-allvanyon egy nyilas van, amclyct a felborulas ellniBiztositasra lehet hasznalni.

Az eljarás részleteit lásd a TV-készülék használati utmutatójaban.

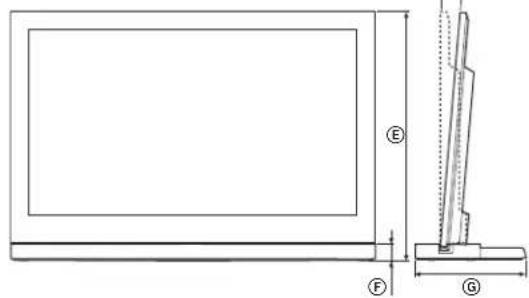

Muszaki adatok

			SU-52NX1 SU	U-46NX1 SU	40NX1
Méretek: mm	A		410 410	410
	B		125 140	130
	C		225 190	180
	D		1.261 1.1	27 994
	E	0°	822 745	670
		6°	818 741	667
	F		45 45 45
	G		350 330	310
Állvány tõmcge: 7.7 kg 6,8 kg 5,5 kg

A kialakitás és a muszaki adatok elózetes értesités nélkül megvaltoztathatok.

A TV-készülék dólésszögének beállítasa

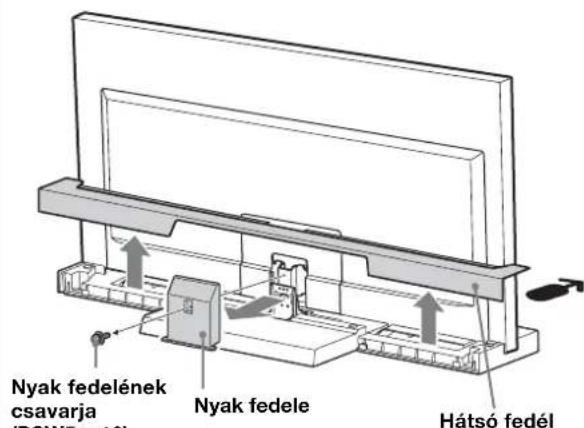

1 Vegye le a hatsó fedelet és a nyak-fedelet.

2 Távolítsa el a csavarokat.

A nyak- részrol távolítsa el a harom csavart.

Szögeallitócsavar (PSW5×10) ezust

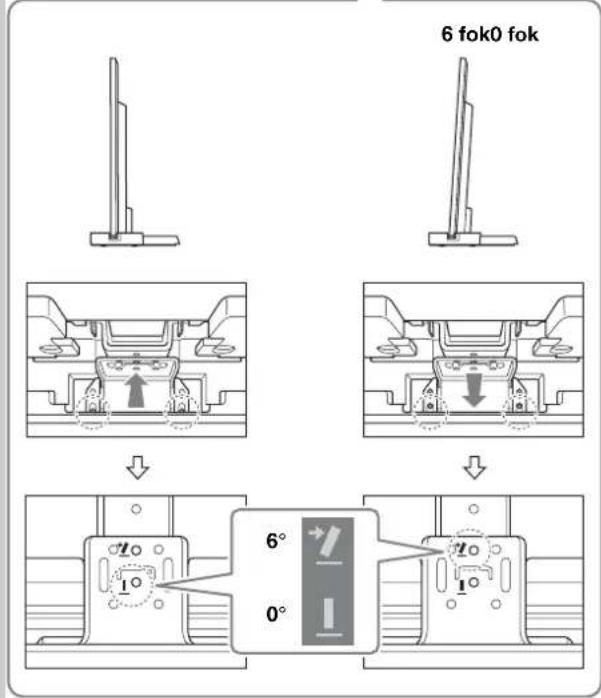

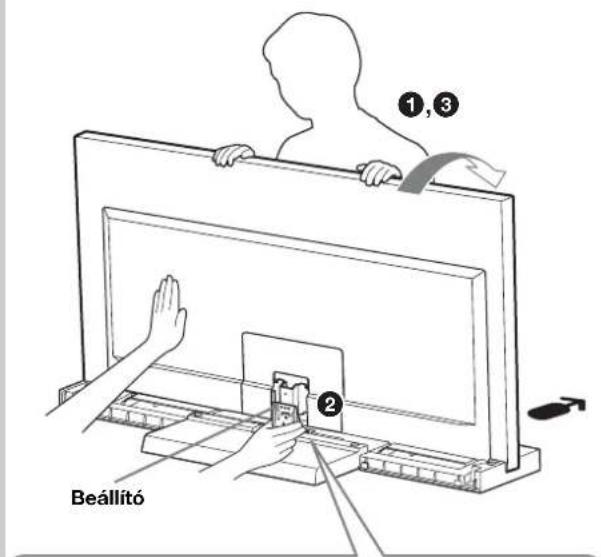

3 Alitsa be a szoget.

Dontsc clore a TV-t.
2A beallitot allitsa be a kivant szogbe (elore 0 fok, hatra 6 fok).
Dontse vissza a TV-keszülket.

A gyári beallitás 6 fok.
A TV viszadontesckor a kezevel tamassza meg a beallitot. (Csak 0 fok beallitasa eseten.)

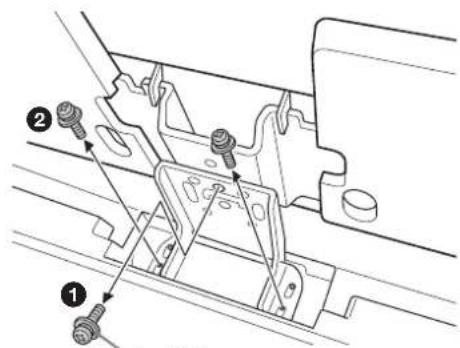

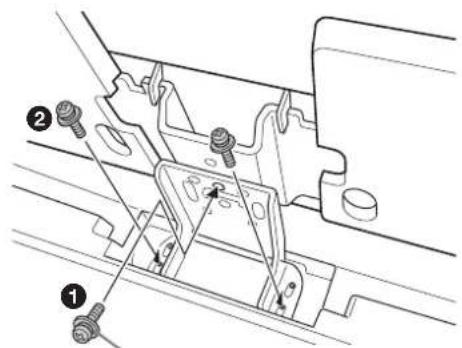

4 Csavarozza vissza a csavarokat.

Eloszor a szogbcallto csavarr (PSW5 × 10 ) czust ()biztositsa a beallitot es nyakat, majd rogzitse két csavarr (2) (ehhez az 2.lepésben eltavolitott harom csavart hasznalja fel).
