SU40NX1 - TV-møbel SONY - Gratis brugsanvisning og manual

Produkttype	TV-møbel (tv-beslag)
Mærke	Sony
Model	SU40NX1
Kompatible tv-modeller	KDL-40NX70☐, KDL-40NX80☐ (pr. januar 2010)
Dimensioner (A x B x C x D x F x G)	A: 410 mm, B: 130 mm, C: 180 mm, D: 994 mm, F: 45 mm, G: 310 mm
Højde med vinkel (E) – 0°	670 mm
Højde med vinkel (E) – 6°	667 mm
Beslagets vægt	5,5 kg
Strømforsyning	Uden strøm (passivt beslag)
Justerbar betragtningsvinkel	0° eller 6° hældning
Materiale	Metal og plast (skøn)
Anti-vælt vægmontering	Ja, hul til fastgørelse
Anbefalet antal personer til installation	Mindst 2 personer
Medfølgende skruer	4 sorte skruer til fastgørelse af tv-beslag (PSW5×16), 1 sort skrue til dæksel (PSW5×16), 1 sølvfarvet vinkeljusteringsskrue (PSW5×10), 2 puder (til modeller 40/46/52NX80)
Vedligeholdelse og rengøring	Blød, tør klud; ved genstridige pletter, klud let fugtig med neutral sæbe, derefter tørres med tør klud. Brug ikke fortynder, benzin.
Sikkerhed	Beslaget er kun designet til de angivne modeller. Må ikke ændres. Installer på en flad og stabil overflade. Dæk ikke tv'ets ventilationsåbninger til. Læn dig ikke på tv'et.
Oprindelsesland / Producent	Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, Japan
Garanti	Ikke specificeret, henvis til tv'ets garanti

Ofte stillede spørgsmål - SU40NX1 SONY

Hvilke tv'er er kompatible med SU40NX1 beslaget?

SU40NX1 beslaget er designet til Sony tv i serierne KDL-40NX70☐ og KDL-40NX80☐ (40 tommer modeller). For andre størrelser, se modellerne SU46NX1 og SU52NX1.

Hvordan installeres SU40NX1 beslaget?

Installationen skal udføres af mindst to personer. Placer beslaget på en flad og stabil overflade. Fastgør tv'et i rillen, skru derefter de fire sorte skruer til fastgørelse af tv-beslaget og den sølvfarvede vinkeljusteringsskrue. Følg trinene i brugervejledningen.

Gør beslaget det muligt at justere tv'ets vinkel?

Ja, du kan justere betragtningsvinklen til 0° eller 6° hældning. For at gøre dette skal du fjerne bagdækslet og foddækslet, skrue de tre skruer i foden ud, vippe tv'et, placere det bevægelige element igen og skrue det fast.

Hvordan rengøres SU40NX1 beslaget?

Brug en blød, tør klud. Til genstridige pletter, fugt let en klud med en opløsning af neutral sæbe, og tør derefter med en tør klud. Brug aldrig fortynder, benzin eller kemikalier.

Er beslaget leveret med alle nødvendige skruer?

Ja, sættet indeholder 4 sorte skruer til fastgørelse af tv-beslag (PSW5×16), 1 sort skrue til dæksel (PSW5×16), 1 sølvfarvet vinkeljusteringsskrue (PSW5×10), og til modellerne 40/46/52NX80, 2 klæbepuder.

Hvad er den maksimale vægt, SU40NX1 kan bære?

Beslaget er kun designet til de specificerede tv (serie NX80/NX70 40 tommer). Beslagets vægt er 5,5 kg. Vægten af et kompatibelt tv er ca. 15-20 kg afhængigt af model. Se tv'ets vejledning for den nøjagtige vægt.

Kan beslaget fastgøres til væggen for at forhindre væltning?

Ja, beslaget har et hul til vægmontering for at forhindre væltning. Brug en passende fastgørelse (medfølger ikke) i henhold til instruktionerne i tv'ets brugervejledning.

Hvad gør jeg, hvis tv'et ikke sidder godt fast på beslaget?

Kontroller, at du bruger den korrekte beslagmodel til dit tv. Sørg for, at skruerne er strammet korrekt (anbefalet moment ~1,5 N·m). Hvis problemet fortsætter, kontakt Sony support.

Er SU40NX1 beslaget kompatibelt med andre mærker?

Nej, dette beslag er specifikt designet til Sony tv i de angivne serier. Installation af en anden enhed kan medføre fald eller personskade.

Hvordan får jeg den fulde brugsanvisning?

Brugsanvisningen er tilgængelig som gratis PDF-download på notice-facile.com. Du kan også anmode om en oversættelse til et andet sprog via kontaktformularen.

BRUGSANVISNING SU40NX1 SONY

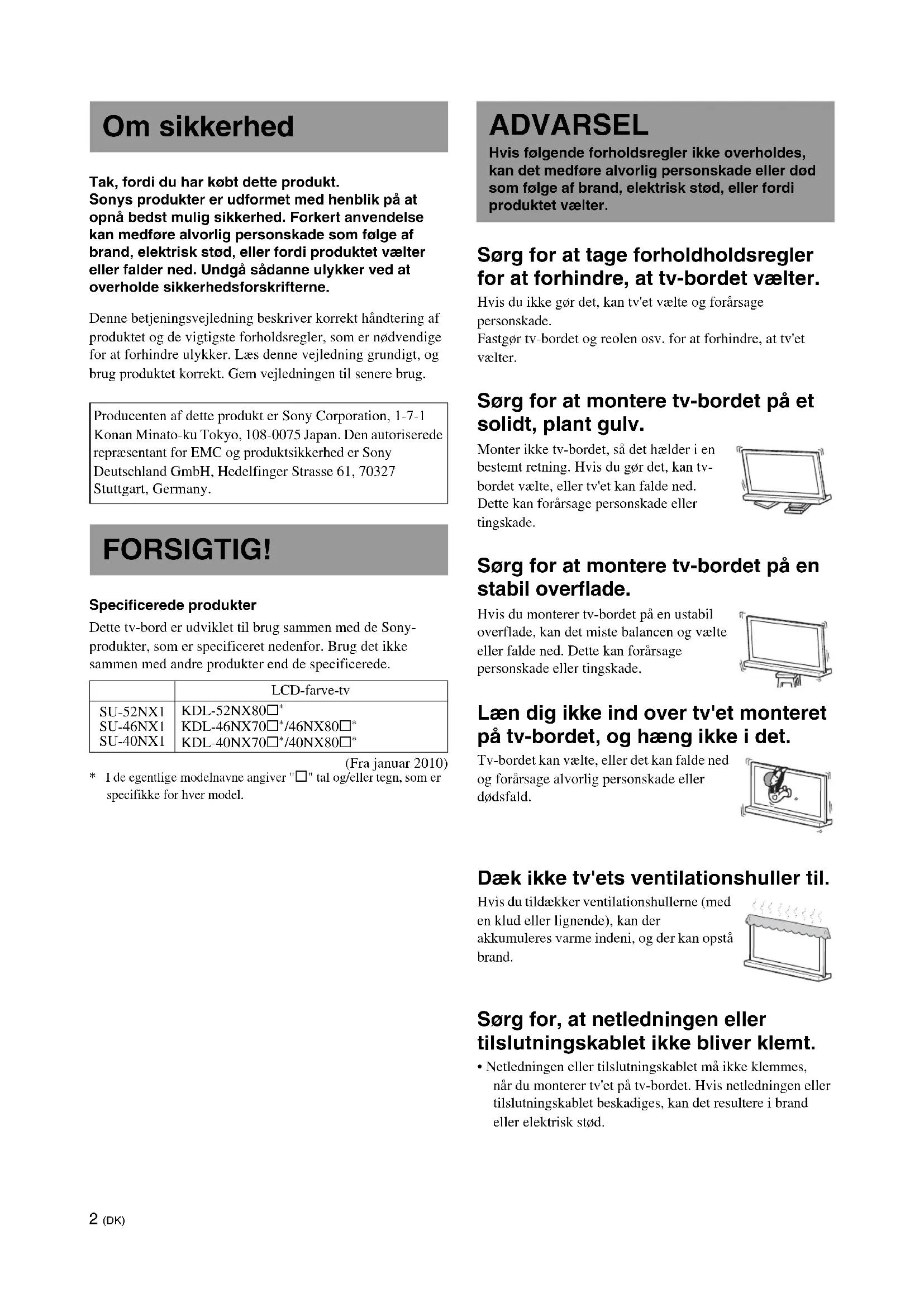

Snubbla ikke på netkablet eller tilslutningskablet.

Tak, fordi du har købt dette produkt. Sony-produkter er udformet med henblik på at opnå bedst mulig sikkerhed. Forkert anvendelse kan medføre alvorlig personskade som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned. Undgå sådanne ulykker ved at overholde sikkerhedsforskrifterne.

Denne betjeningsvejledning beskriver korrekt håndtering af produktet og de vigtigste forholdsregler, som er nødvendige for at forhindre ulykker. Læs denne vejledning grundigt, og brug produktet korrekt. Gem vejledningen til senere brug.

Producenten af dette produkt er Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Den autoriserede repræsentant for EMC og produktsikkerhed er Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany.

FORSIGTIG!

Specificerede produkter

Dette tv-bord er udviklet til brug sammen med de Sony-produkter, som er specificeret nedenfor. Brug det ikke sammen med andre produkter end de specificerede.

	LCD-farve-tv
SU-52NX1	KDL-52NX80☐*
SU-46NX1	KDL-46NX70☐*/46NX80☐*
SU-40NX1	KDL-40NX70☐*/40NX80☐*

(Fra januar 2010)

Hvis følgende forholdsregler ikke overholdes, kan det medføre alvorlig personskade eller død som følge af brand, elektrisk stød, eller fordi produktet vælter.

Sørg for at tage forholdsregler for at forhindre, at tv-bordet vælter.

Hvis du ikke gør det, kan tv'et vælte og forårsage personskade.

Fastgør tv-bordet og reolen osv. for at forhindre, at tv'et vælter.

Sørg for at montere tv-bordet på et solidt, plant gulv.

Monter/demonter i en bestemt retning. Hvis du gør det, kan tv-bordet vælte, eller tv'et kan falde ned. Dette kan forårsage personskade eller tingskade.

Sørg for at montere tv-bordet på en stabil overflade.

Hvis du monterer tv-bordet på en ustabil overflade, kan det miste balancen og vælte eller falde ned. Dette kan forårsage personskade eller tingskade.

Læn dig ikke ind over tv'et monteret på tv-bordet, og hæng ikke i det.

Tv-bordet kan vælte, eller det kan falde ned og forårsage alvorlig personskade eller ødelæggelse.

Dæk ikke tv'ets ventilationshuller til.

Hvis du tildækker ventilationshullerne (med en klud eller lignende), kan der akkumuleres varme indeni, og der kan opstå brand.

Sørg for, at netledningen eller tilslutningskablet ikke bliver klemt.

• Netledningen eller tilslutningskablet må ikke klemmes, når du monterer tv'et på tv-bordet. Hvis netledningen eller tilslutningskablet beskadiges, kan det resultere i brand eller elektrisk stød.
• Træd ikke på netledningen eller tilslutningskablet, når du bærer tv-bordet. Netledningen eller tilslutningskablet kan blive beskadiget, og dette kan resultere i brand eller elektrisk stød.

Du må ikke snuble over netledningen eller tilslutningskablet.

Hvis du snubler over netledningen eller tilslutningskablet, kan tv-bordet vælte og forårsage personskade.

FORSIGTIG!

Hvis følgende forholdsregler ikke overholdes, kan der opstå materiel skade eller personskade.

Monter ikke andet udstyr end det specificerede produkt.

Dette tv-bord er udelukkende udviklet til brug sammen med det specificerede produkt. Hvis du monterer andet udstyr end det specificerede, kan det falde ned eller gå i stykker og forårsage personskade. Illustrationerne i denne vejledning er til KDL-40NX80□, medmindre andet er angivet.

Tv'et monteres på tv-bordet med de medfølgende skruer. Hvis tv'et ikke monteres på en sikker måde, kan det falde ned, eller tv-bordet kan vælte og forårsage personskade.

Bemærkninger til montering

Monter tv-bordet på et solidt, plant gulv. Tv-bordet må ikke monteres med hældning. Dette kan undgås ved at overholde følgende forholdsregler.

Hvis du monterer tv-bordet på en blød overflade, f.eks. en måtte eller et tæppe, skal du først lægge en plade over stedet.

• Monter ikke tv-bordet på et sted, hvor der kan forekomme direkte sollys eller i nærheden af et varmeapparat.
• Monter tv-bordet på et sted, der er egnet til formålet.

Bemærkning til brugen

Rengøring

Tv-bordet holdes rent ved regelmæssigt at tørre det af med en tør, blød klud. Genstridige pletter fjernes med en klud, der er fugtet let med mild sæbe. Sørg for bagefter at tørre området med en tør, blød klud. Brug ikke kemikalier såsom fortynder eller rensebenzin, da det kan beskadige tv-bordets finish.

Sørg for, at mindst to personer udfører monteringen.

Sørg for, at to eller flere personer monterer tv'et på tv-bordet. Hvis en person udfører installationsarbejdet alene, kan det medføre en ulykke eller personskade.

Du må ikke ændre på tv-bordet.

Det kan vælte og forårsage personskade.

Sørg for at følge nedenstående anvisninger for at montere tv'et korrekt.

Spænd skruerne tilstrækkeligt. Hvis tv'et ikke monteres korrekt, kan det vælte og forårsage personskade.

Undgå at beskadige hænderne eller fingrene under samlingen.

• Flyt tv-bordet ved at holde på mellemstykket.
• Pas på, at du ikke kommer til skade med hænder eller fingre, når tv'et monteres.

Bemærk, når du tager tv-foden ud af emballagen.

Sørg for at holde tv-foden og behandle den med forsigtighed.

Trin 1: Kontrol af delene

Beskrivelse Antal
Tv-bord	1
Bagplade	1
Mellemplade	1
Skrue til fastgørelse af tv'ets mellemstykke (PSW5 × 16) sort (× 4) Skrue til mellemplade (PSW5 × 16) sort (× 1)	5
Skrue til vinkeljustering (PSW5 × 10) sølv	1
Støtteunderlag til tv*	2

Hvis netledningen bliver klemt under eller mellem udstyr, kan det føre til kortslutning eller elektrisk stød. Hvis du snubler over netledningen eller tilslutningskablet, kan tv-bordet vælte og forårsage personskade.

Beslut dig for et sted, hvor tv-bordet skal monteres, og læg det ned, før tv'et monteres.

Da tv'et er tungt, anbefales det, at du først beslutter dig for, hvor tv'et skal monteres, og derefter samler tv-bordet på stedet.

Se vejledningen, som følger med dit tv, for at se, hvordan tv-foden og bundpladen (kun KDL-40NX80 / KDL-46NX80 /

KDL-52NX80) fjernes fra tv'et.

Trin 2: Montering af tv'et

Forsamling

Find på forhånd en stjerneskruetrækker frem, der passer til skruerne. Hvis der bruges en elektrisk skruetrækker, skal drejningsmomentet indstilles til ca. 1,5 N·m (15 kgf·cm)

Når tv'et flyttes med hånden, skal det holdes som vist ovenfor. LCD-panelet og rammen omkring skærmen må ikke udsættes for tryk.

2 Monter tv'et på tv-bordet.

Tv'et monteres ved at anbringe det i rillen på tv-bordet.

Kun for KDL-40NX80/KDL-46NX80

KDL-52NX80□

Fastgør tv'ets støtteunderlag i begge sider af tv-bordet.

(Tv'ets støtteunderlag

har dobbeltsidet

Støtteunderlag til tv

Pilens retning angiver fronten på tv-bordet.

• Pas på, du ikke klemmer dine fingre, når tv'et monteres.

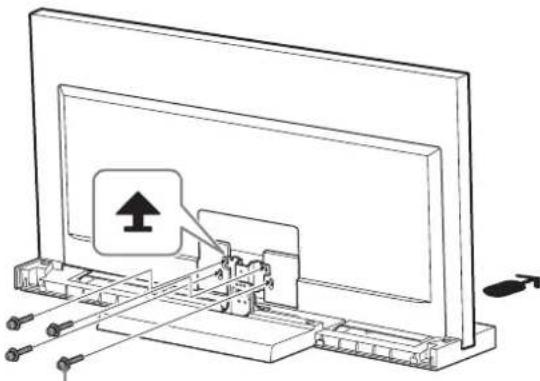

3 Fastgør tv'et og tv-bordet med de fire skruer til fastgørelse af tv'ets mellemstykke (PSW5 × 16) sort (medfølger).

Skrue til fastgørelse af tv'ets

mellemstykke

(PSW5 × 16) sort

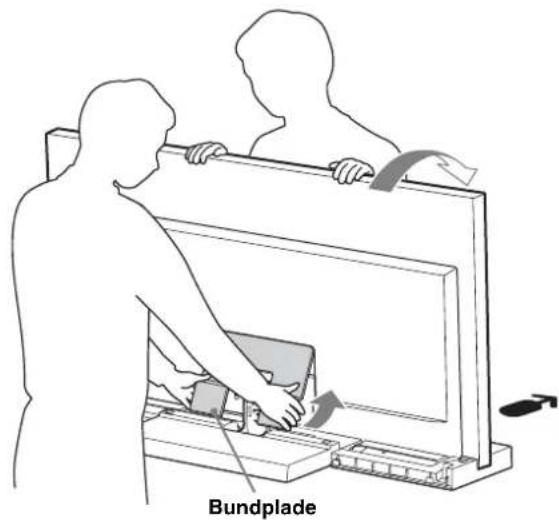

4 Fastgør bundpladen til tv-sættet. (Kun KDL-40NX80/ KDL-46NX80/KDL-52NX80)

Tilslut netledningen før montering af bundpladen. Se proceduren i detaljer i de betjeningsvejledninger, der følger med tv'et. 2 Ved påsætning af bundpladen skal tv'et vippes fremad, og efter monteringen skal det vippes tilbage.

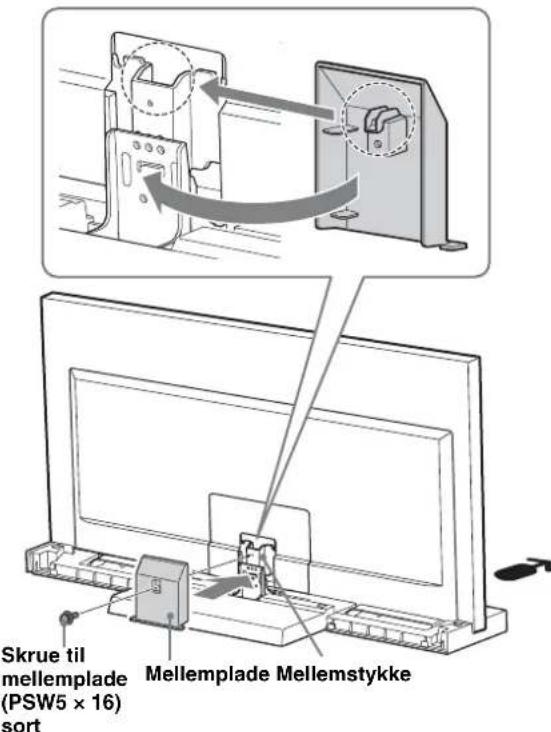

Fastgør mellempladen til mellemstykker.

Ret mellempladen mod mellemstykker, og skub den ned, som vist i illustrationen nedenfor. Fastgør mellempladen og mellemstykker med skruen til mellempladen (PSW5 × 16) sort (medfølger).

Hvis du vil justere vinklen på tv'et, skal du gøre det, før mellempladen fastgøres. Se trin 2 i "Justering af tv'ets vinkel" på side 7.

7

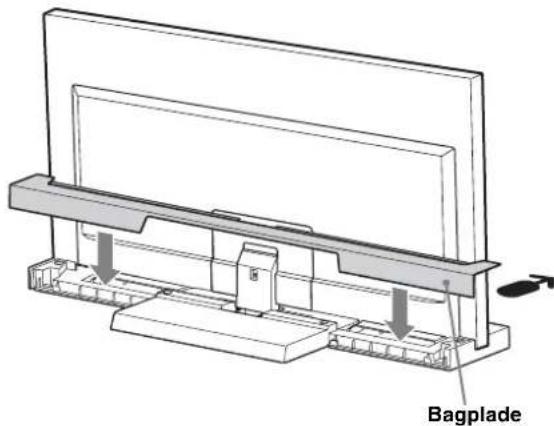

Fastgør bagpladen til tv-bordet.

Trin 3: Sikkerhedsforanstaltninger til at forhindre, at tv-bordet vælter

ADVARSEL

Sørg for at tage forholdsregler for at forhindre, at tv-bordet vælter og muligvis forårsager personskade eller tingskade.

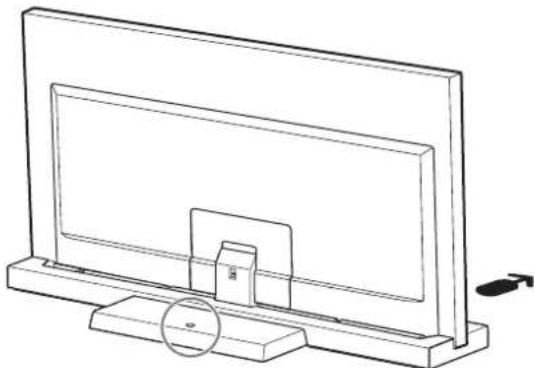

Som vist i illustrationen nedenfor, er der et hul, så du kan tage forholdsregler for at forhindre, at tv-bordet vælter.

Se vejledningen, som følger med tv'et, for detaljer om fremgangsmåden.

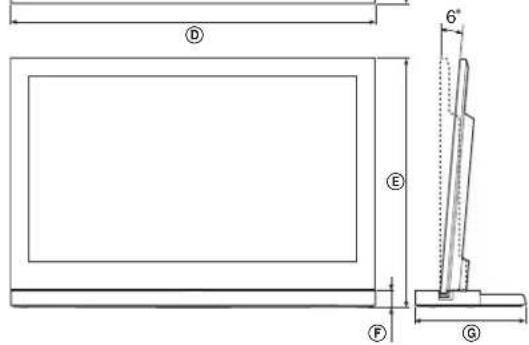

Specifikationer

			SU-52NX1	SU-46NX1 SU-40NX1
Mäl: mm	A		410 410	410
	B		125 140	130
	C		225 190	180
	D		1.261 1.1	27 994
	E	0°	822 745	670
		6°	818 741	667
	F		45 45 45
	G		350 330	310
Vægt på bord: 7,7			kg 6,8 kg 5,5 kg

Design og specifikationer kan ændres uden varsel.

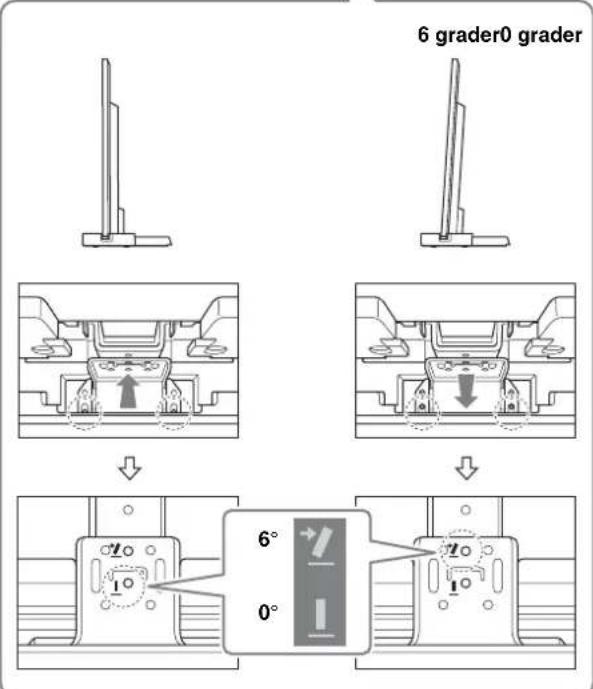

Justering af tv'ets vinkel

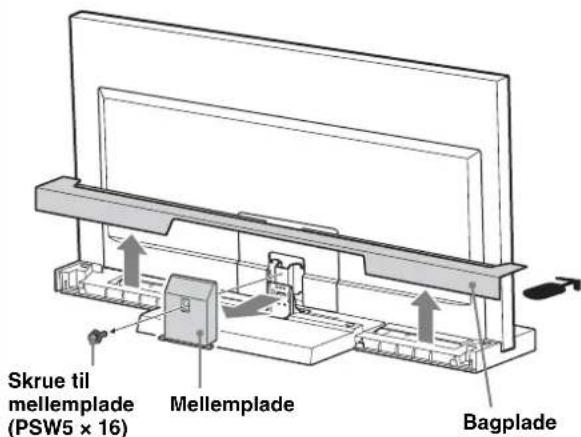

1 Afmonter bagpladen og mellempladen.

2 Fjern skruerne.

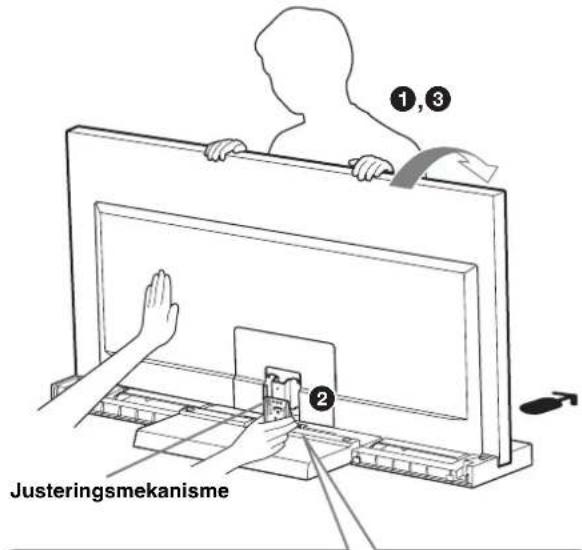

Vip tv'et fremad. Indstil justeringen i den ønskede vinkel (fremad for 0; bagud for 6 grader). Sæt tv'et på plads igen.

• Fabriksindstillingen er 6 grader.
• Når tv'et sættes på plads, skal justeringsmekanismen understøttes med en hånd. (Kun ved indstilling til 0 grader.)

4 Fastgør skruerne.

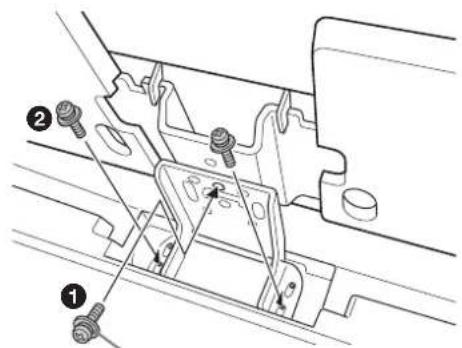

Først fastgøres justeringen og mellemstykket med skruen til vinkeljustering (PSW5×10) sølv (1), så to skruer (2) (ved at bruge de tre skruer, som blev fjernet i trin 2).

Skrue til vinkeljustering (PSW5×10) sølv

TV-stativet og bænken e.l. må forankres for at hindre at de vælter.

Ikke læn dig på eller hæng fra TV'en, når den er monteret på TV-stativet.

TV-stativet kan vælte, eller TV'en kan falde ned og forårsage alvorlig personskade eller dødsfald.

Netledningen eller tilkoblingskabelen må ikke komme i klemme.

• Netledningen eller tilkoblingskabelen må ikke komme i klemme, når du installerer TV'en eller TV-stativet. Hvis netledningen eller tilkoblingskabelen bliver skadet, kan det føre til brand eller elektrisk stød.
• Undgå at træde på netledningen eller tilslutningskablet, når du løfter TV-stativet. Netledningen eller tilslutningskablet kan blive beskadiget, og det kan føre til brand eller elektrisk stød.

Undgå at snuble over netledningen eller tilslutningskablet.

Hvis du snubler over netledningen eller tilslutningskablet, kan TV-stativet vælte og forårsage personskade.

FORSIKTIG

Hvis følgende forholdsregler ikke følges, kan der opstå skader på personer eller ejendom.

Spænd skruerne ordentligt. Hvis TV-apparatet ikke installeres sikkert, kan det falde ned og forårsage personskade.

Pas på, at du ikke skader hænder eller fingre under monteringen.

• Flyt ikke TV-stativet ved at holde det i beslagdelen. Vær forsigtig, så du ikke skader hænder eller fingre, når du installerer TV'et.

1 Hold TV'et på de angivne steder, når du løfter det.

Vær forsigtig, så du ikke klemmer fingrene, når du installerer TV'et.

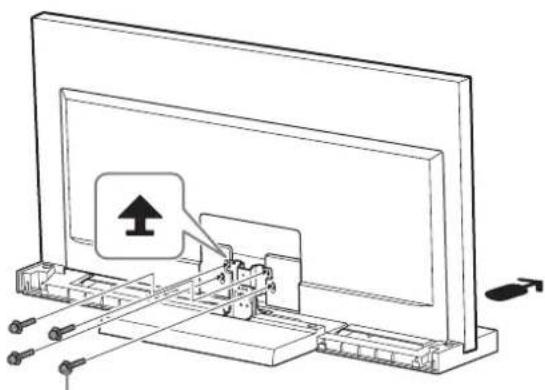

3 Fastgør TV'et og TV-stativet med de fire beslagskruer (PSW5 × 16) sorte (medfølger).

Fastgørelsesskrue til TV-beslag (PSW5 × 16) sort
