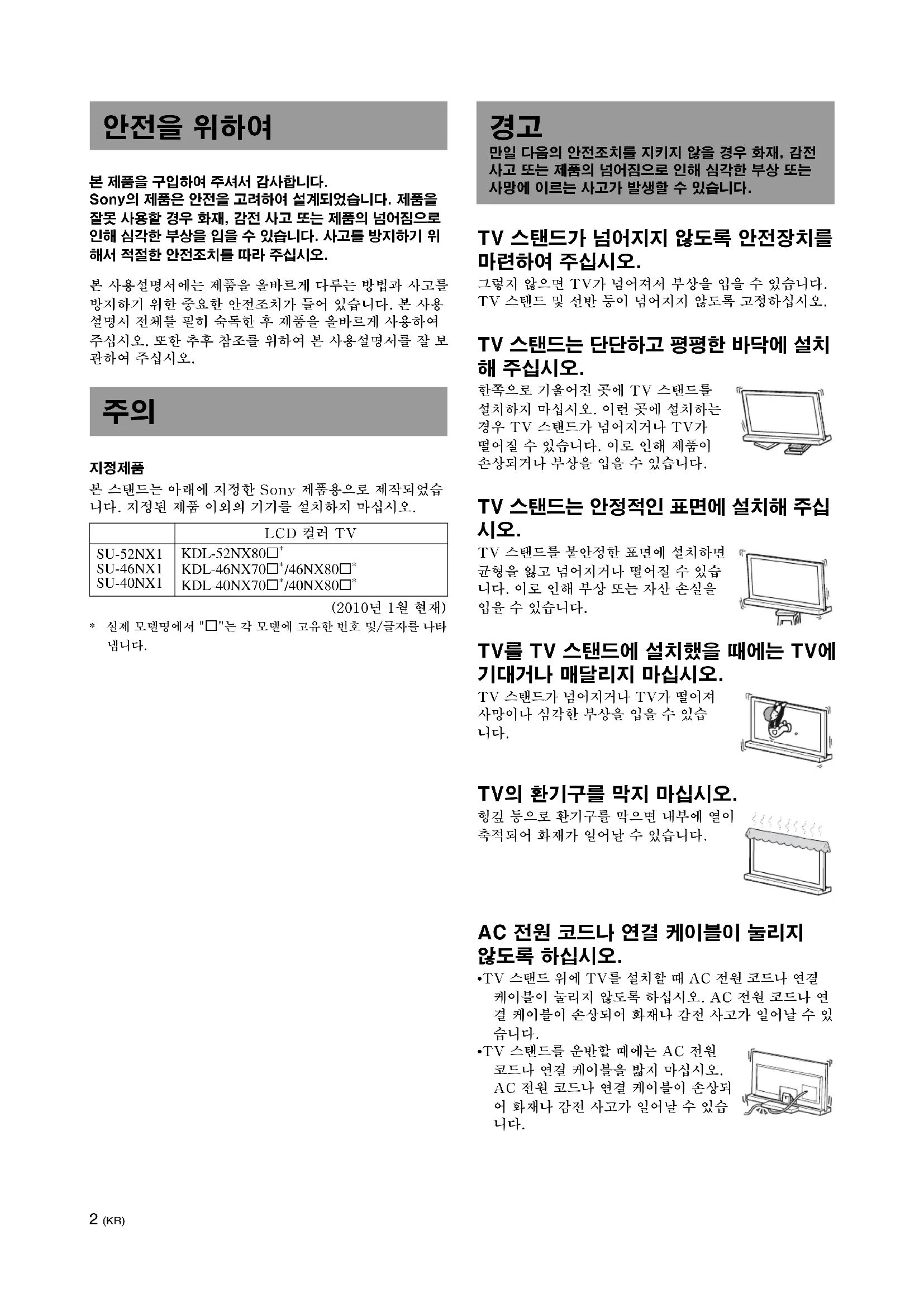

角度調整螺絲（PSW5 × 10）銀色2 (KR) 본 제품을 구입하여 주셔서 감사합니다. Sony의 제품은 안전을 고려하여 설계되었습니다. 제품을 잘못 사용할 경우 화재, 감전 사고 또는 제품의 넘어짐으로 인해 심각한 부상을 입을 수 있습니다. 사고를 방지하기 위 해서 적절한 안전조치를 따라 주십시오. 본 사용설명서에는 제품을 올바르게 다루는 방법과 사고를 방지하기 위한 중요한 안전조치가 들어 있습니다. 본 사용 설명서 전체를 필히 숙독한 후 제품을 올바르게 사용하여 주십시오. 또한 추후 참조를 위하여 본 사용설명서를 잘 보

본 스탠드는 아래에 지정한 Sony 제품용으로 제작되었습 니다. 지정된 제품 이외의 기기를 설치하지 마십시오. (2010년 1월 현재)

• 실제 모델명에서 "s"는 각 모델에 고유한 번호 및/글자를 나타

TV 스탠드가 넘어지지 않도록 안전장치를

그렇지 않으면 TV가 넘어져서 부상을 입을 수 있습니다. TV 스탠드 및 선반 등이 넘어지지 않도록 고정하십시오. TV 스탠드는 단단하고 평평한 바닥에 설치

한쪽으로 기울어진 곳에 TV 스탠드를 설치하지 마십시오. 이런 곳에 설치하는 경우 TV 스탠드가 넘어지거나 TV가 떨어질 수 있습니다. 이로 인해 제품이 손상되거나 부상을 입을 수 있습니다. TV 스탠드는 안정적인 표면에 설치해 주십

TV 스탠드를 불안정한 표면에 설치하면 균형을 잃고 넘어지거나 떨어질 수 있습 니다. 이로 인해 부상 또는 자산 손실을

TV를 TV 스탠드에 설치했을 때에는 TV에 기대거나 매달리지 마십시오. TV 스탠드가 넘어지거나 TV가 떨어져 사망이나 심각한 부상을 입을 수 있습

TV의 환기구를 막지 마십시오. 헝겊 등으로 환기구를 막으면 내부에 열이 축적되어 화재가 일어날 수 있습니다. AC 전원 코드나 연결 케이블이 눌리지

• TV 스탠드 위에 TV를 설치할 때 AC 전원 코드나 연결 케이블이 눌리지 않도록 하십시오. AC 전원 코드나 연 결 케이블이 손상되어 화재나 감전 사고가 일어날 수 있

• TV 스탠드를 운반할 때에는 AC 전원 코드나 연결 케이블을 밟지 마십시오. AC 전원 코드나 연결 케이블이 손상되 어 화재나 감전 사고가 일어날 수 있습

만일 다음의 안전조치를 지키지 않을 경우 화재, 감전 사고 또는 제품의 넘어짐으로 인해 심각한 부상 또는 사망에 이르는 사고가 발생할 수 있습니다.3 (KR) AC 전원 코드나 연결 케이블이 발부리에 걸리지 않도록 하십시오. AC 전원 코드나 연결 케이블에 발부리가 걸리면 TV 스탠드가 넘어져서 부상을 입을 수 있습니다. 지정된 제품 이외의 기기를 설치하지 마십

본 TV 스탠드는 지정된 제품용으로 제작되었습니다. 만일 지정된 제품 이외의 기기를 설치할 경우 제품이 떨어지거나 깨져서 부상을 입을 수 있습니다. 다른 언급이 없는 한 본 설명서에 사용된 그림은 KDL-40NX80

s의 그림입니다. TV를 안전하게 고정하십시오. 제공된 나사를 사용하여 TV를 TV 스탠드에 단단히 고정하십시오. TV를 안전하게 설치하지 않으면 TV 스탠드가 넘어져서 부상을 입을 수 있습니다. TV 스탠드를 단단하고 평평한 바닥에 설치해 주십시오. 한쪽으로 각 진 곳이나 기울어진 곳에는 TV 스탠드를 설치하지 마십시오. 이를 방지하려면 다음 안전조치를 따라 주십시오.매트나 카페트와 같은 표면이 푹신한 곳에 TV 스탠드를 설치하는 경우에는 설치할 곳에 미리 보드를 깔아 주십시오.– 직사광선이 비치는 곳이나 히터 근처에는 TV 스탠드를 설치하지 마십시오.– 고온다습한 곳이나 실외에는 TV 스탠드를 설치하지 마십시오.

TV 스탠드의 청결을 유지하기 위해 가끔 부드럽고 마른 천으로 닦아 주십시오. 찌든 때는 중성 세제를 천에 살짝 적셔서 제거할 수 있습니다. 제거한 후에는 반드시 그 부분을 부드럽고 마른 천으로 닦아 주십시오. 시너 혹은 벤젠과 같은 화학 물질 등은 TV 스탠드의 표면을 손상시킬 수 있으므로 사용하지 마십시오. 제품을 설치할 때에는 반드시 2명 이상이 함께 작업하여 주십시오. TV를 TV 스탠드에 설치할 때에는 반드시 2명 이상이 함께 작업하여 주십시오. 1명이 혼자 설치 작업을 하는 경우 사고나 부상을 입을 수 있습니다. TV 스탠드를 개조하지 마십시오. 넘어지면 부상을 입을 수 있습니다. 다음 지침에 따라 TV를 안전하게 설치하십

나사를 단단히 조이십시오. TV를 안전하게 설치하지 않으면 TV가 떨어져서 부상을 입을 수 있습니다. 조립 중에 손이나 손가락을 다치지 않도록

• TV 스탠드를 옮길 때 넥 부분을 잡지 마십시오.• TV를 설치할 때 손이나 손가락이 다치지 않도록 주의하십시오. 만일 다음의 안전조치를 지키지 않을 경우 부상 또는 자산 손실을 입을 수 있습니다.

조립하기 전에• 조립에 앞서 나사에 맞는 십자 드라이버를 준비하십시오.• 전기 드라이버를 사용할 때에는 토크를 약 1.5 N·m {15 kgf·cm}으로 설정하십시오.TV 스탠드를 잡고 조심스럽게 꺼내십시오. 1 단계:

TV 넥 부속 나사 (PSW5 × 16) 검은색(× 4)넥 커버 나사 (PSW5 × 16) 검은색(× 1) 각도 조절 나사 (PSW5 × 10) 은색 TV 지지판* 기기 사이 또는 아래에서 AC 전원 코드가 눌리는 경우 단락이나 감전 사고가 일어날 수 있습니다. AC 전원 코드나 연결 케이블에 발부리가 걸리면 TV 스탠드가 넘어져서 부상을 입을 수 있습니다.TV를 설치하기 전에 설치할 위치를 정하고 TV 스탠드를 내려 놓으십시오.TV가 무거우므로 설치하기 전에 설치할 위치를 정하고 그 자리에서 TV 스탠드를 조립하십시오.TV에서 탁상용 스탠드 및 바닥 커버(KDL-40NX80s/KDL-46NX80s/KDL-52NX80s에만 해당)를 분리하는 방법은 TV와 함께 제공된 사용설명서를 참조하십시오.TV 스탠드를 상자에서 꺼낼 때의 주의

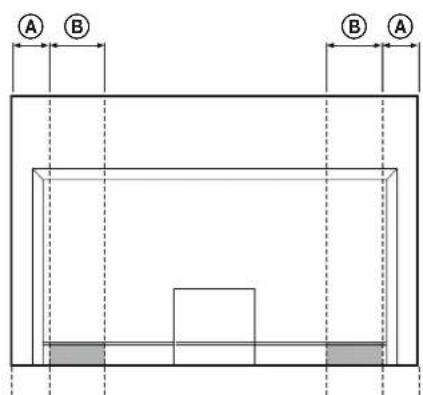

1 아래 그림과 같이 도표를 참조하여 TV 상단 가장자리에서 A와 B의 길이를 측정합니다. 측정된 B(x) 부위를 잡습니다.

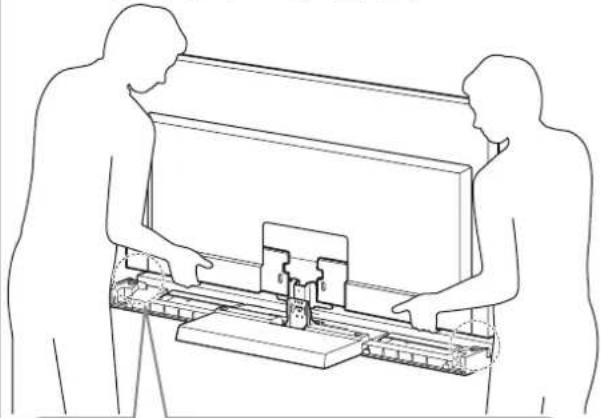

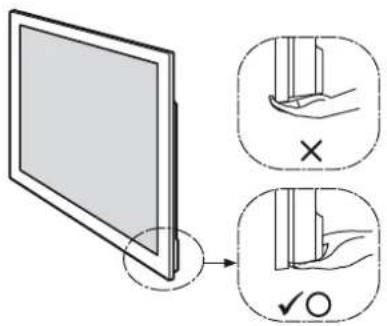

• 손가락이 다치지 않도록 지정된 지점을 잡으십시오.2 반드시 그림과 같이 TV를 잡습니다:

• TV를 손으로 잡고 운반할 경우 위 그림과 같이 잡으십시오. LCD 패널과 프레임에 압력을 가하지 마십시오. BABA TV 크기 A 길이 B 길이 40" 110 17046" 170 17052" 170 170단위: mm5 (KR)

TV 스탠드에 TV를 설치합니다. TV 스탠드의 홈에 TV를 끼웁니다. 화살표 방향은 TV 스탠드의 앞면을 나타냅

• TV를 설치할 때 손가락이 끼이지 않도록 주의하십시오.

검은색의 TV 넥 부속 나사(PSW5 × 16) (제공됨) 네 개를 사용하여 TV와 TV 스탠드를 단단히 고정합니다. KDL-40NX80s/KDL-46NX80s/KDL-52NX80s 에만 해당TV 지지판을 TV 스탠드 양쪽에 부착합니다.(TV 지지판 아래쪽에는 양면 테이프가 붙어 있습

TV 지지판TV 넥 부속 나사(PSW5 × 16) 검은색

바닥 커버를 TV에 부착합니다. (KDL-40NX80s/KDL-46NX80s/ KDL-52NX80s에만 해당) 1 바닥 커버를 부착하기 전에 AC 전원 코드를 연결합니다. 자세한 내용은 TV와 함께 제공된 사용설명서를 참조하십시오.2 바닥 커버를 부착할 때는 TV를 앞으로 기울여 부착한 다음 TV를 다시 뒤로 젖힙니다.

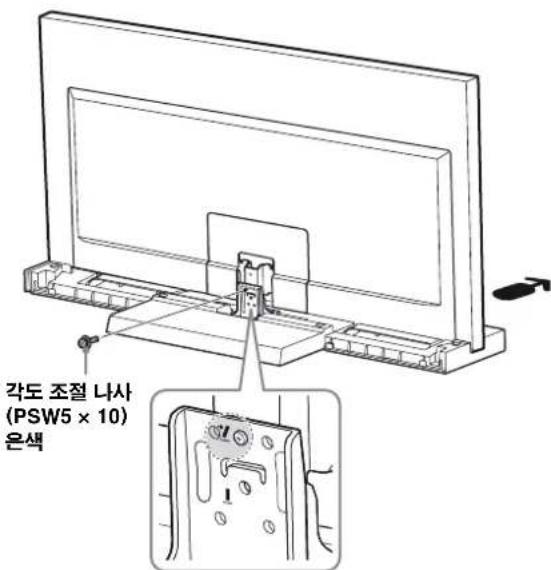

은색의 각도 조절 나사(PSW5 × 10) (제공됨)를 사용하여 TV와 TV 스탠드 를 단단히 고정합니다. 바닥 커버각도 조절 나사 (PSW5 × 10)

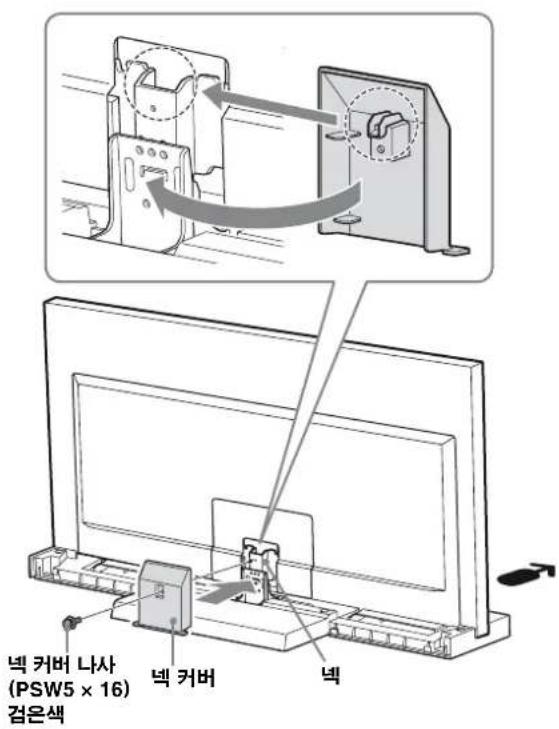

넥 커버를 넥에 부착합니다. 아래 그림과 같이 넥 커버를 넥에 잘 맞춘 다음, 아래로 밉니다. 검은색 넥 커버 나사(PSW5 × 16)(제공됨)를 사용하여 넥 커버와 넥을 고정합니다.TV의 시야각을 조절하려면 넥 커버를 부착하기 전에 각도를 조절하십시오. 7페이지의 "TV의 시야각 조절"에서 2단계를 참조하십시오.

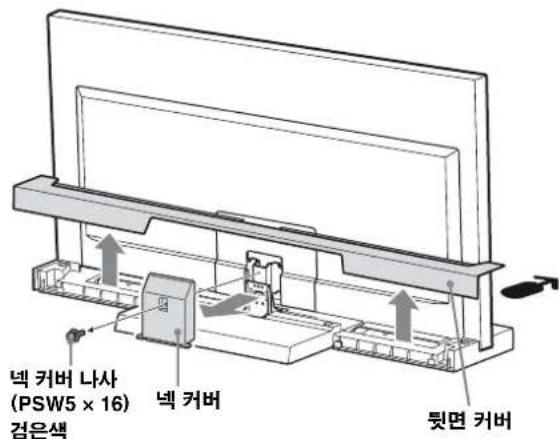

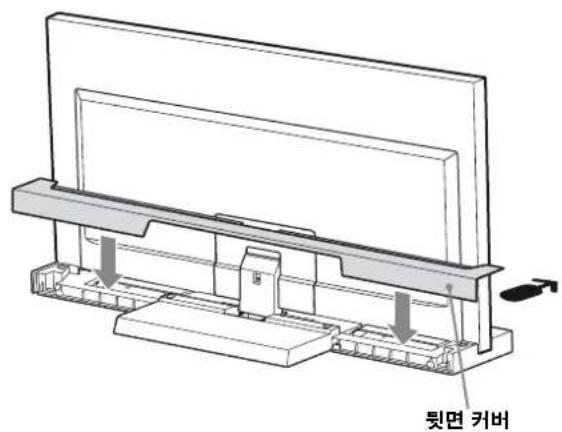

TV 스탠드에 뒷면 커버를 부착합니다. 넥 커버 나사 (PSW5 × 16)

3 단계: 넘어짐 방지를 위한 안전조치

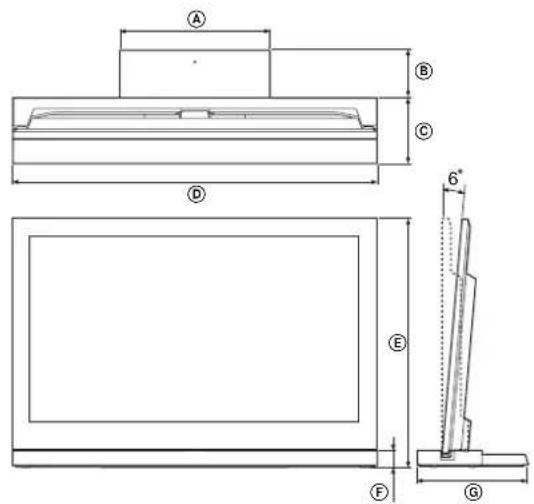

TV 스탠드가 넘어져서 부상을 당하거나 손상을 입지 않으려면 안전장치를 마련하여 주십시오.아래 그림과 같이 구멍을 이용하여 TV 스탠드가 넘어지지 않도록 안전장치를 마련할 수 있습니다.자세한 절차에 대해서는 TV와 함께 제공된 사용설명서를 참조하십시오.7 (KR) 디자인 및 제품 사양은 예고 없이 변경될 수 있습니다. SU-52NX1 SU-46NX1 SU-40NX1외형치수:

350 330 310스탠드 중량: 7.7 kg 6.8 kg 5.5 kg

넥에서 나사 세 개를 분리합니다.넥 커버 나사 (PSW5 × 16)

각도 조절 나사 (PSW5 × 10) 은색 (계속)8 (KR)

1 TV를 앞으로 기울입니다.2 조절 장치를 원하는 각도로 설정합니다(0은 앞쪽, 6은 뒤쪽).3 TV를 제위치로 돌려 놓습니다.

• 공장 출하 시에는 6도로 되어 있습니다.• TV를 제위치로 돌려 놓을 때 손으로 조절 장치를 지지하십시오. (0도로 설정할 경우에만 해당됩니다.) 1,3

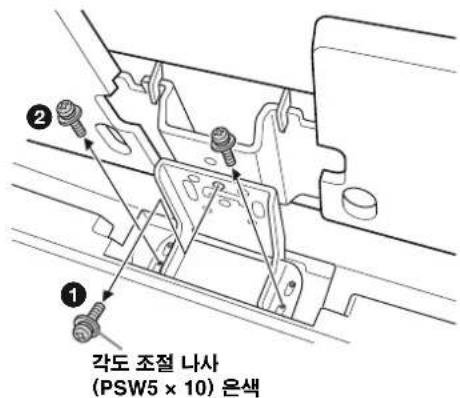

먼저 은색 각도 조절 나사(PSW5 × 10)로 조절 장치와 넥을 고정한 다음(1), 나사 두 개로 고정합니다(2) (2단계에서 제거한 나사 세 개 사용).
