SU40NX1 - TV-Möbel SONY - Kostenlose Bedienungsanleitung

Produkttyp	TV-Möbel (Fernsehständer)
Marke	Sony
Modell	SU40NX1
Kompatible Fernsehmodelle	KDL-40NX70☐, KDL-40NX80☐ (Stand Januar 2010)
Abmessungen (A x B x C x D x F x G)	A: 410 mm, B: 130 mm, C: 180 mm, D: 994 mm, F: 45 mm, G: 310 mm
Höhe mit Winkel (E) – 0°	670 mm
Höhe mit Winkel (E) – 6°	667 mm
Gewicht des Ständers	5,5 kg
Stromversorgung	Ohne Stromversorgung (passiver Ständer)
Einstellbarer Betrachtungswinkel	0° oder 6° Neigung
Material	Metall und Kunststoff (Schätzung)
Wandbefestigung gegen Umkippen	Ja, Öffnung für Befestigung vorgesehen
Empfohlene Anzahl Personen für die Installation	Mindestens 2 Personen
Mitgelieferte Schrauben	4 schwarze Befestigungsschrauben für TV-Pfosten (PSW5×16), 1 schwarze Schraube für Pfostenabdeckung (PSW5×16), 1 silberne Winkeleinstellschraube (PSW5×10), 2 Polster (für Modelle 40/46/52NX80)
Pflege und Reinigung	Weiches, trockenes Tuch; bei hartnäckigen Flecken ein leicht mit milder Seife getränktes Tuch, dann mit trockenem Tuch abwischen. Verdünner und Benzin vermeiden.
Sicherheit	Ständer nur für die angegebenen Modelle entwickelt. Nicht modifizieren. Auf ebener und stabiler Oberfläche installieren. Die Lüftungsöffnungen des Fernsehers nicht abdecken. Nicht auf den Fernseher stützen.
Ursprungsland / Hersteller	Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, Japan
Garantie	Nicht angegeben, siehe Garantie des Fernsehers

Häufig gestellte Fragen - SU40NX1 SONY

Welche Fernseher sind mit dem Ständer SU40NX1 kompatibel?

Der Ständer SU40NX1 ist für Sony-Fernseher der Serien KDL-40NX70☐ und KDL-40NX80☐ (40-Zoll-Modelle) ausgelegt. Für andere Größen siehe Modelle SU46NX1 und SU52NX1.

Wie installiere ich den Ständer SU40NX1?

Die Installation muss von mindestens zwei Personen durchgeführt werden. Stellen Sie den Ständer auf eine ebene und stabile Oberfläche. Befestigen Sie den Fernseher in der Nut, dann schrauben Sie die vier schwarzen Befestigungsschrauben des TV-Pfostens und die silberne Winkeleinstellschraube fest. Befolgen Sie die Schritte der Bedienungsanleitung.

Ermöglicht der Ständer eine Einstellung des Fernsehwinkels?

Ja, Sie können den Betrachtungswinkel auf 0° oder 6° Neigung einstellen. Entfernen Sie dazu die hintere Abdeckung und die Fußabdeckung, lösen Sie die drei Schrauben des Fußes, neigen Sie den Fernseher, positionieren Sie das bewegliche Element neu und schrauben Sie es wieder fest.

Wie reinige ich den Ständer SU40NX1?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Flecken befeuchten Sie ein Tuch leicht mit einer milden Seifenlösung und wischen Sie dann mit einem trockenen Tuch ab. Verwenden Sie niemals Verdünner, Benzin oder chemische Produkte.

Wird der Ständer mit allen benötigten Schrauben geliefert?

Ja, das Kit enthält 4 schwarze Befestigungsschrauben für TV-Pfosten (PSW5×16), 1 schwarze Schraube für Pfostenabdeckung (PSW5×16), 1 silberne Winkeleinstellschraube (PSW5×10) und für die Modelle 40/46/52NX80 2 Haftpolster.

Was ist das maximale Gewicht, das der SU40NX1 tragen kann?

Der Ständer ist nur für die angegebenen Fernseher (Serie NX80/NX70 40 Zoll) ausgelegt. Das Gewicht des Ständers selbst beträgt 5,5 kg. Das Gewicht des kompatiblen Fernsehers beträgt je nach Modell etwa 15-20 kg. Bitte entnehmen Sie das genaue Gewicht der Anleitung des Fernsehers.

Kann der Ständer zur Vermeidung von Umkippen an der Wand befestigt werden?

Ja, der Ständer verfügt über eine Öffnung für die Wandbefestigung zur Vermeidung von Umkippen. Verwenden Sie eine geeignete Befestigung (nicht im Lieferumfang) gemäß den Anweisungen in der Bedienungsanleitung des Fernsehers.

Was tun, wenn der Fernseher nicht gut auf dem Ständer sitzt?

Überprüfen Sie, ob Sie das richtige Ständermodell für Ihren Fernseher verwenden. Stellen Sie sicher, dass die Schrauben fest angezogen sind (empfohlenes Drehmoment ~1,5 N·m). Wenn das Problem weiterhin besteht, wenden Sie sich an den Sony-Support.

Ist der Ständer SU40NX1 mit anderen Marken kompatibel?

Nein, dieser Ständer ist speziell für die angegebenen Sony-Fernsehserien entwickelt. Die Installation eines anderen Geräts kann zu Stürzen oder Verletzungen führen.

Wie erhalte ich die vollständige Bedienungsanleitung?

Die Anleitung steht auf der Website notice-facile.com als kostenloser PDF-Download zur Verfügung. Sie können auch eine Übersetzung in eine andere Sprache über das Kontaktformular anfordern.

BEDIENUNGSANLEITUNG SU40NX1 SONY

Danke, dass Sie sich für dieses Produkt entschieden haben.

Bei der Entwicklung von Sony-Produkten wird besonderer Wert auf den Faktor Sicherheit gelegt. Bei unsachgemäßer Verwendung kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Produkts allerdings zu schweren Verletzungen kommen. Beachten Sie bitte unbedingt die Sicherheitsmaßnahmen, um solche Unfälle zu vermeiden.

Diese Gebrauchsanweisung erläutert die richtige

Handhabung des Produkts und enthält wichtige

Sicherheitshinweise, um Unfälle zu verhindern. Lesen Sie diese Anweisungen sorgfältig durch und verwenden Sie das Produkt sachgemäß. Bewahren Sie diese

Gebrauchsanweisung zum späteren Nachschlagen sorgfältig auf.

Der Hersteller dieses Produktes ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmächtigter für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland.

VORSICHT

Spezifizierte Produkte

Dieser Fernsehständer ist für die Verwendung mit den unten angegebenen Sony-Produkten konzipiert. Installieren Sie ausschließlich die angegebenen Produkte.

	LCD-Farbfernsehgerät
SU-52NX1	KDL-52NX80☐*
SU-46NX1	KDL-46NX70☐*/46NX80☐*
SU-40NX1	KDL-40NX70☐*/40NX80☐*

(Stand: Januar 2010)

• Bei den aktuellen Modellnamen gibt das „☐“ für jedes Modell spezifische Zahlen und/oder Zeichen an.

ACHTUNG

Bitte beachten Sie unbedingt die folgenden Sicherheitsmaßnahmen! Andernfalls kann es durch Feuer, einen elektrischen Schlag oder das Umkippen des Produkts zu schweren oder gar tödlichen Verletzungen kommen.

Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Fernsehständers zu verhindern.

Andernfalls kann das Fernsehgerät umkippen und Verletzungen verursachen.

Verankern Sie den Fernsehständer an einer Wand usw., damit er nicht umkippen kann.

Stellen Sie den Fernsehständer unbedingt auf einer stabilen und ebenen Bodenfläche auf.

Achten Sie beim Aufstellen des

Fernsehständers darauf, dass dieser nicht geneigt steht. Andernfalls kann der Fernsehständer umkippen oder das Fernsehgerät kann herunterfallen. Dabei besteht die Gefahr von Verletzungen oder

Stellen Sie den Fernsehständer unbedingt auf einer stabilen Fläche auf.

Wenn Sie den Fernsehständer auf einer instabilen Fläche aufstellen, kann er umkippen oder herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden.

Lehnen und hängen Sie sich nicht an das am Fernsehständer montierte Fernsehgerät.

Andernfalls kann der Fernsehständer umkippen oder das Fernsehgerät kann herunterfallen. Dabei besteht die Gefahr schwerer oder gar tödlicher Verletzungen.

Blockieren Sie nicht die Lüftungsöffnung am Fernsehgerät.

Wenn Sie die Lüftungsöffnungen abdecken (zum Beispiel mit einem Tuch), kann es im Inneren des Geräts zu einem Wärmestau kommen, der ein Feuer auslösen kann.

Achten Sie darauf, das Netzkabel und das Verbindungskabel nicht einzuklemmen.

• Achten Sie darauf, das Netzkabel und das Verbindungskabel bei der Installation des Fernsehgeräts auf dem Fernsehständer nicht einzuklemmen. Wenn das Netzkabel oder die Verbindungskabel beschädigt werden, besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
• Treten Sie nicht auf das Netzkabel oder das Verbindungskabel, wenn Sie den Fernsehständer tragen. Das Netzkabel oder das Verbindungskabel können beschädigt werden. In diesem Fall

besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

Stolpern Sie nicht über das Netzkabel oder das Verbindungskabel.

Wenn Sie über das Netzkabel oder das Verbindungskabel stolpern, kann das Fernsehgerät umkippen und Verletzungen verursachen.

VORSICHT

Wenn Sie die folgenden Sicherheitsmaßnahmen nicht beachten, besteht die Gefahr von Verletzungen oder Sachschäden.

Montieren Sie auf dem Fernsehständer ausschließlich die angegebenen Geräte.

Dieser Fernsehständer ist ausschließlich für die angegebenen Geräte konzipiert. Wenn Sie andere als die angegebenen Geräte darauf montieren, kann der Fernsehständer umkippen oder bersten, und es besteht Verletzungsgefahr. Die Abbildungen in dieser Gebrauchsanweisung zeigen, sofern nicht anders angegeben, den KDL-40NX80.

Befestigen Sie das Fernsehgerät unbedingt sicher am Fernsehständer.

Befestigen Sie das Fernsehgerät mit den mitgelieferten Schrauben am Fernsehständer. Wenn das Fernsehgerät nicht sicher montiert wird, kann es herunterfallen, oder der Fernsehständer kann umkippen und Verletzungen verursachen.

Hinweise zur Installation

Stellen Sie den Fernsehständer unbedingt auf einer stabilen und ebenen Bodenfläche auf. Stellen Sie den Fernsehständer nicht schräg oder geneigt auf. Befolgen Sie die folgenden Sicherheitsmaßnahmen, um dies zu vermeiden: Wenn Sie den Fernsehständer auf einer weichen Oberfläche wie z. B. einer Matte oder einem Teppich aufstellen, legen Sie eine feste Platte unter den Fernsehständer.

• Stellen Sie den Fernsehständer nicht in der Nähe von Heizungen oder an Orten auf, an denen er direktem Sonnenlicht ausgesetzt ist.
• Stellen Sie den Fernsehständer nicht an einem sehr warmen oder feuchten Ort oder im Freien auf.

Hinweis zur Verwendung

Reinigung

Um den Fernsehständer sauber zu halten, wischen Sie ihn gelegentlich mit einem trockenen weichen Tuch ab. Hartnäckige Verschmutzungen können Sie mit einem Tuch entfernen, das Sie leicht mit einer milden Seifenlauge angefeuchtet haben. Wischen Sie den Bereich anschließend unbedingt mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Chemikalien wie Verdünner oder Benzin. Diese könnten die Oberfläche des Fernsehständers angreifen.

Die Installationsarbeiten müssen unbedingt von mindestens zwei Personen ausgeführt werden.

Zur Installation des Fernsehgeräts auf dem Fernsehständer sind mindestens zwei Personen erforderlich. Wenn Sie versuchen, das Fernsehgerät allein am Fernsehständer zu montieren, besteht Unfallgefahr und Sie können sich verletzen.

Modifizieren Sie den Fernsehständer nicht.

Er könnte umkippen und Verletzungen verursachen.

Gehen Sie beim Installieren des Fernsehgeräts unbedingt nach den Anweisungen vor.

Ziehen Sie die Schrauben fest an. Wenn das Fernsehgerät nicht sicher montiert wird, kann es herunterfallen und Verletzungen verursachen.

Achten Sie darauf, sich beim Zusammenbauen nicht die Hände oder Finger zu verletzen.

• Halten Sie den Fernsehständer zum Umstellen nicht am Ansatzstück fest.
• Gehen Sie bei der Installation des Fernsehgeräts vorsichtig vor, damit Sie sich nicht die Finger oder Hände einklemmen.

Hinweis zur Entnahme des Fernsehständers aus dem Karton

Heben Sie den Fernsehständer vorsichtig an und handhaben Sie ihn umsichtig.

Schritt 1: Überprüfen der mitgelieferten Teile

Bezeichnung Menge
Ständer	1
Hintere Abdeckung	1
Ansatzabdeckung	1
Schraube für Fernsehgerät-Ansatz (PSW5 × 16) schwarz (×4) Schraube für Ansatzabdeckung (PSW5 × 16) schwarz (×1)	5
Winkel-Stellschraube (PSW5 × 10) silber	1
Polster für Fernsehgerät*	2

• Nur für KDL-40NX80□/KDL-46NX80□/KDL-52NX80□.

ACHTUNG

Wenn das Netzkabel unter oder zwischen irgendwelchen Teilen eingeklemmt wird, kann es zu einem Kurzschluss kommen oder es besteht die Gefahr eines elektrischen Schlags. Wenn Sie über das Netzkabel oder das Verbindungskabel stolpern, kann das Fernsehgerät umkippen und Verletzungen verursachen.

Legen Sie vor der Montage des Fernsehgeräts den Aufstellort fest und legen Sie den Fernsehständer auf den Boden.

Da das Fernsehgerät schwer ist, sollten Sie zuerst den Aufstellort festlegen und den Fernsehständer dann an dieser Stelle zusammenbauen.

In der Bedienungsanleitung Ihres Fernsehgeräts finden Sie Angaben bezüglich des Entfernens des Tischständers und der unteren Abdeckung (nur KDL-40NX80/ KDL-46NX80/ KDL-52NX80) vom Fernsehgerät.

Schritt 2: Montieren des Fernsehgeräts

Vordermontage

• Legen Sie vor dem Zusammenbau einen Kreuzschlitzschraubendreher bereit, der in die Schrauben passt.
• Wenn Sie einen elektrischen Schraubendreher verwenden, stellen Sie ein Drehmoment von etwa 1,5 N·m {15 kgf·cm} ein.

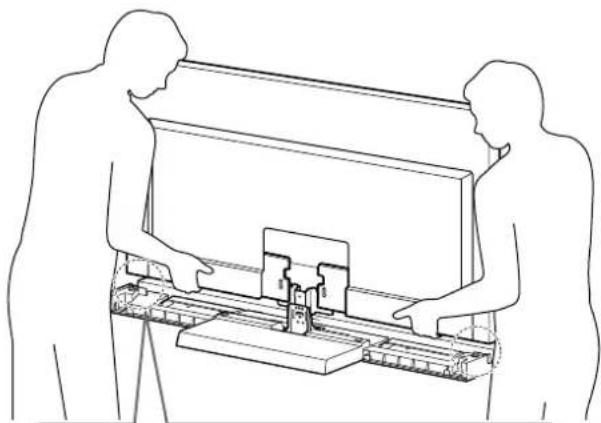

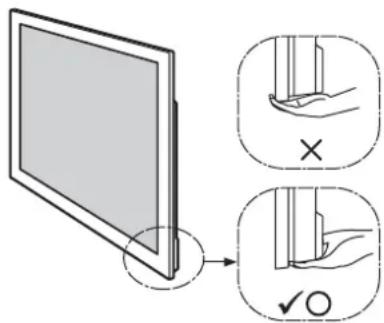

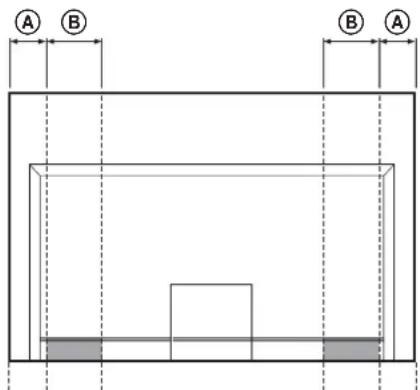

1 Heben Sie das Fernsehgerät am angegebenen Punkt an, wenn Sie es bewegen.

• Ziehen Sie die Tabelle zu Rate und messen Sie die Abstände [A] und [B] an der oberen Kante des Fernsehgeräts (siehe Abbildung unten). Heben Sie das Fernsehgerät am angegebenen Punkt (Abstand [B]) an.

Einheit: mm

GröBe desFernsehgeräts	Abstand (A)Abstand (B)
40" 110 170
46" 170 170
52" 170 170

• Heben Sie das Gerät am angegebenen Punkt an, um eine Verletzung Ihrer Finger zu vermeiden. 2 Heben Sie das Fernsehgerät wie in der Abbildung gezeigt an:

• Heben Sie das Fernsehgerät zum Transport per Hand wie oben gezeigt an. Setzen Sie den LCD-Bildschirm und den Rahmen um den Bildschirm keinen Beanspruchungen aus.

2 Installieren Sie das Fernsehgerät am Fernsehständer.

Das Fernsehgerät wird durch Einsetzen in die Vertiefung des Fernsehständers installiert.

Bringen Sie die Polster für das Fernsehgerät an beiden Seiten des Fernsehständers an.

Die Polster für das

Fernsehgerät verfügen an der Unterseite über doppelseitiges Klebeband.

Polster für Fernsehgerät

Die Pfeilrichtung gibt die Vorderseite des Fernsehständers an.

• Gehen Sie bei der Installation des Fernsehgeräts vorsichtig vor, damit Sie sich nicht die Finger einklemmen.

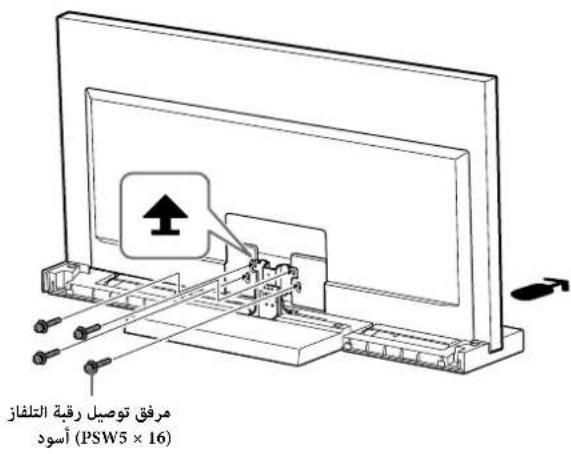

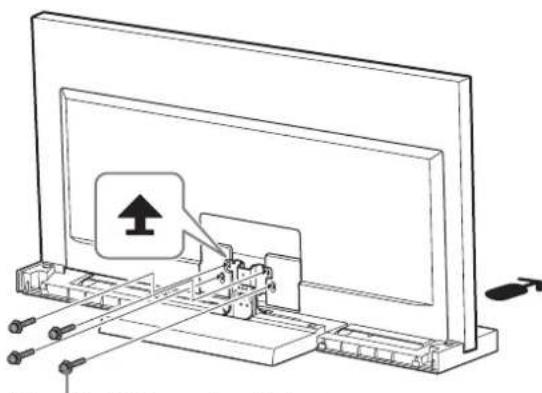

3 Befestigen Sie das Fernsehgerät mit den vier (mitgelieferten) schwarzen Schrauben für das Fernsehgerät-Ansatzstück (PSW5 × 16) am Fernsehständer.

Schraube für Fernsehgerät-Ansatz (PSW5 × 16) schwarz

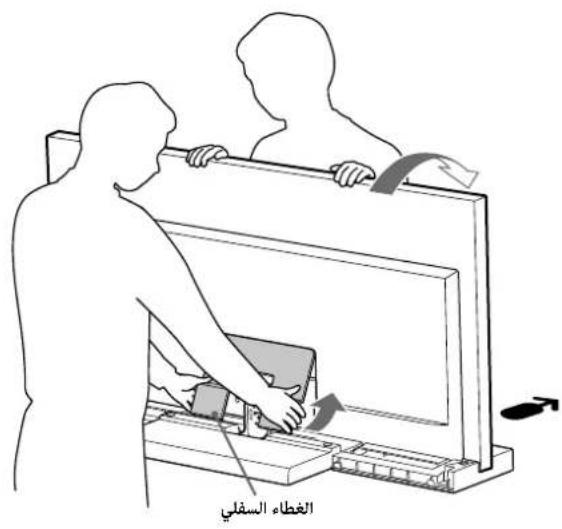

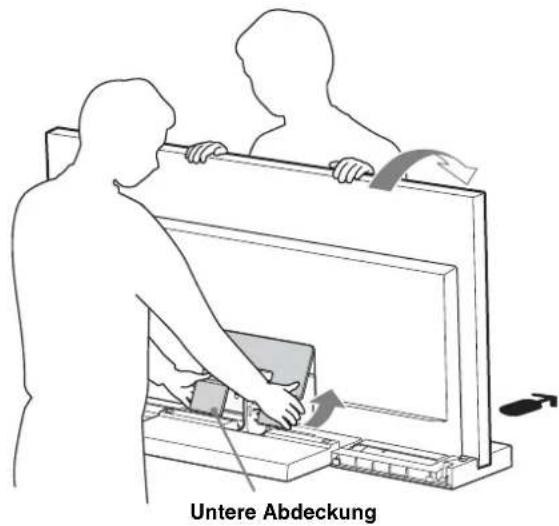

4 Bringen Sie die untere Abdeckung am Fernsehgerät an. (Nur KDL-40NX80/ KDL-46NX80/KDL-52NX80)

Schließen Sie vor dem Anbringen der unteren Abdeckung das Netzkabel an. Erläuterungen dazu finden Sie in der Bedienungsanleitung zum Fernsehgerät. Neigen Sie das Fernsehgerät zum Anbringen der unteren Abdeckung nach vorne. Bringen Sie das Fernsehgerät danach wieder in die Ausgangsposition.

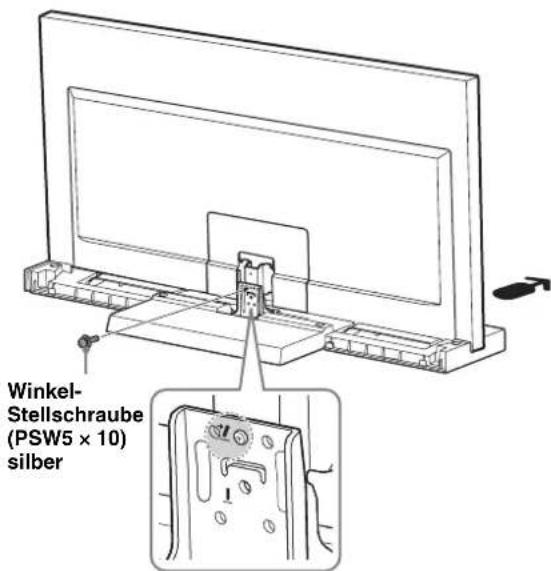

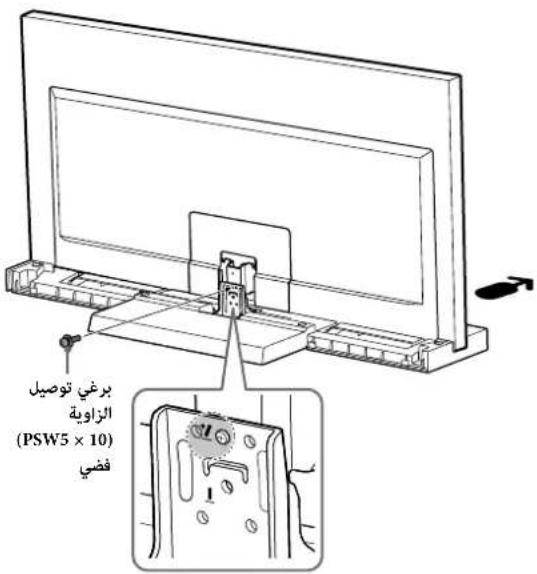

5 Bringen Sie die (mitgelieferte) silberne Schraube zur Einstellung des Winkels (PSW5 × 10) am Fernsehgerät und am Fernsehständer an.

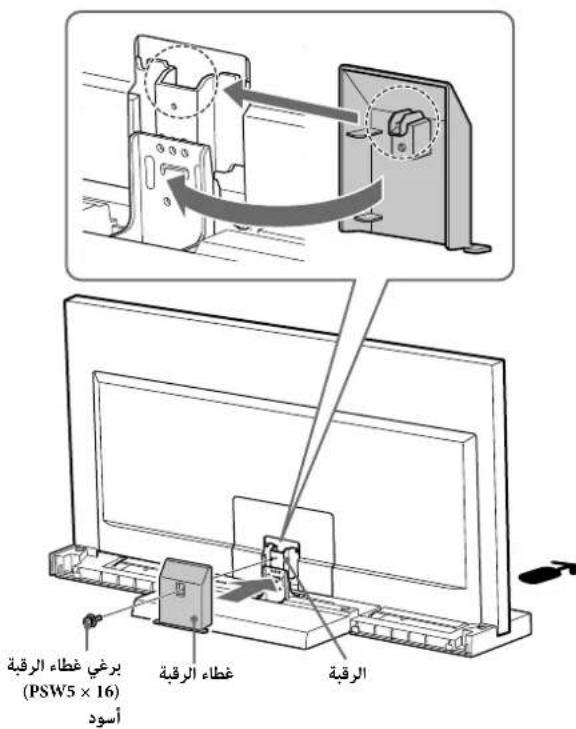

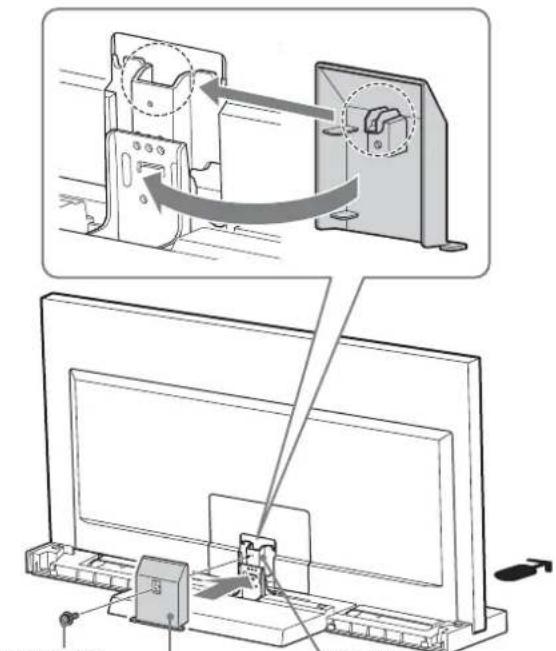

Bringen Sie die Ansatzabdeckung am Ansatz an.

Richten Sie die Ansatzabdeckung am Ansatz aus und schieben Sie sie wie in der Abbildung gezeigt nach unten auf den Ansatz auf. Befestigen Sie die Ansatzabdeckung mit der mitgelieferten schwarzen Schraube für Ansatzabdeckung (PSW5 × 16) am Ansatz.

Wenn Sie den Betrachtungswinkel des Fernsehgeräts verändern möchten, passen Sie ihn vor der Anbringung der Abdeckung für das Ansatzstück an. Weitere Informationen finden Sie unter Schritt 2 des Abschnitts „Anpassen des Betrachtungswinkels des Fernsehgeräts" auf Seite 7.

Schraube für Ansatzabdeckung Ansatz Ansatzabdeckung (PSW5 × 16) schwarz

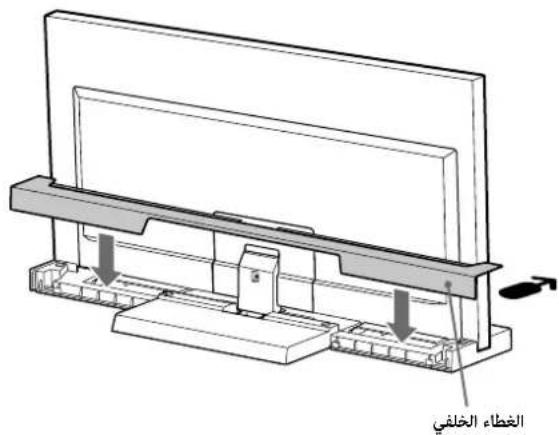

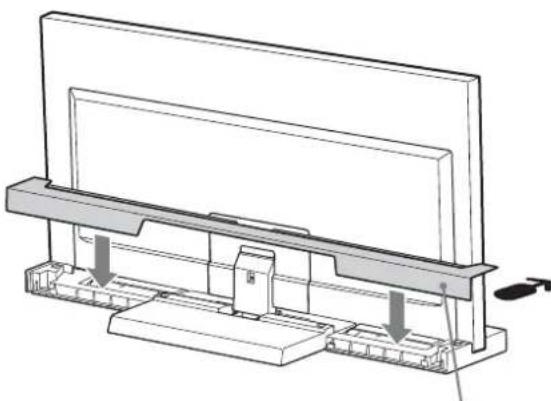

Bringen Sie die untere Abdeckung am Fernsehständer an.

Hintere Abdeckung

Schritt 3: Sicherheitsmaßnahmen, um ein Kippen des Geräts zu verhindern

ACHTUNG

Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Fernsehständers und damit die Gefahr von Verletzungen und Sachschäden zu verhindern.

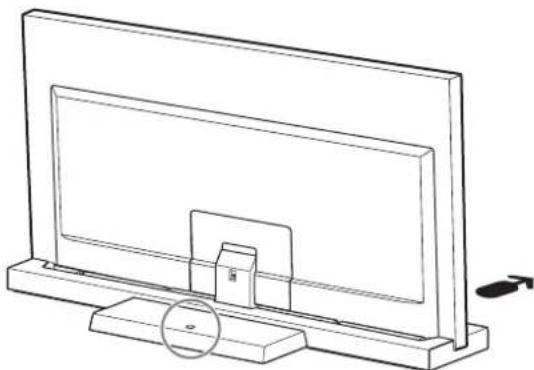

Der Fernsehständer ist mit einer Bohrung versehen, die Ihnen die Ergreifung geeigneter Maßnahmen erleichtert, um ein Umkippen des Fernsehständers zu verhindern (siehe Abbildung unten).

Eine genauere Beschreibung des Verfahrens finden Sie in der mit dem Fernsehgerät mitgelieferten Gebrauchsanweisung.

Technische Daten

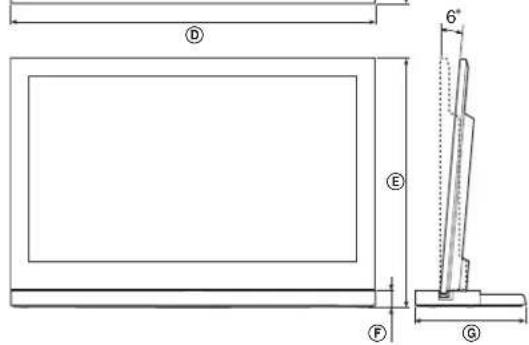

			SU-52NX1	SU-46NX1	SU-40NX1
Abmessungen: mm	A		410 410	410
	B		125 140	130
	C		225 190	180
	D		1.261 1.1	27 994
	E	0°	822 745	670
		6°	818 741	667
	F		45 45 45
	G		350 330	310
Ständergewicht: 7,7 kg 6,8 kg 5,5 kg

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Anpassen des Betrachtungswinkels des Fernsehgeräts

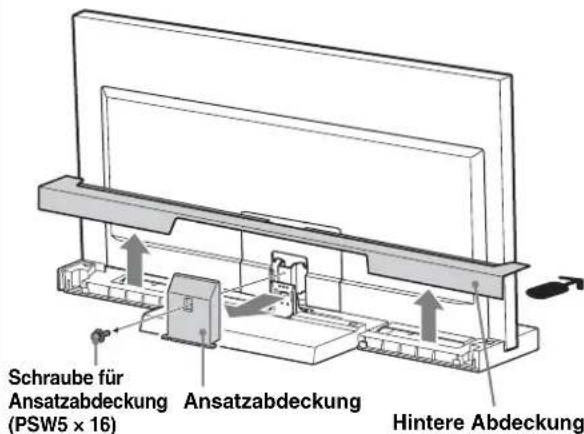

1 Nehmen Sie die hintere Abdeckung und die Ansatzabdeckung ab.

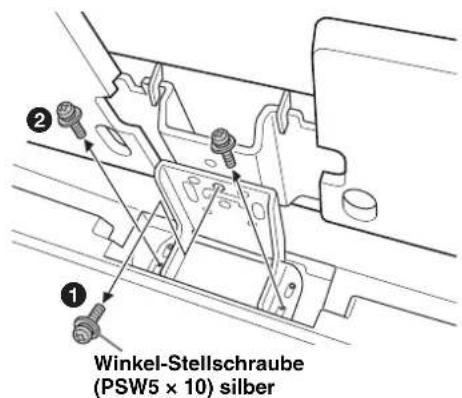

2 Entfernen Sie die Schrauben.

Entfernen Sie die drei Schrauben vom Ansatz.

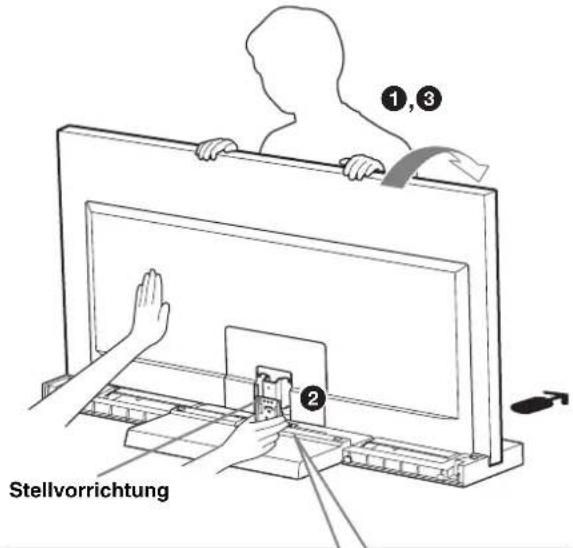

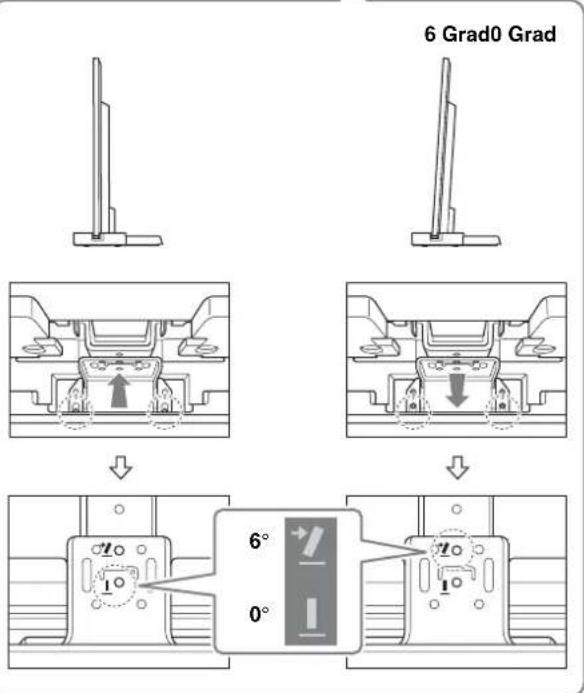

3 Passen Sie den Winkel an.

Neigen Sie das Fernsehgerät nach vorn. 2 Stellen Sie die Stellvorrichtung auf den gewünschten Winkel ein (vorwärts für 0 Grad; rückwärts für 6 Grad). 3 Bringen Sie das Fernsehgerät wieder in die Ausgangsposition.

Die Werkseinstellung ist 6 Grad. - Wenn Sie das Fernsehgerät in die Ausgangsposition bringen, halten Sie mit einer Hand die Stellvorrichtung fest (nur bei der Einstellung von 0 Grad).

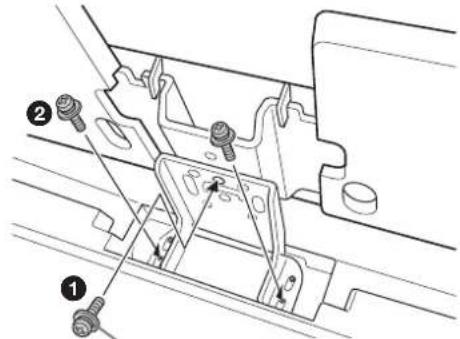

4 Ziehen Sie die Schrauben an.

Sichern Sie zunächst die Stellvorrichtung und den Ansatz mit der silbernen Winkel-Stellschraube (1) (PSW5×10) und dann mit den zwei (2) Schrauben (dies sind zusammen die drei in Schritt 2 entfernten Schrauben).

Winkel-Stellschraube (PSW5 × 10) silber

Sicherheit

（（PSW5×10）

4
