BEDIENUNGSANLEITUNG ZRD-VP23EB SONY

Bedienungsanleitung DE

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Verwenden Sie das Produkt ausschließlich zu den in dieser Anleitung beschriebenen Zwecken.

WARNUNG

Um die Gefahr von Bränden oder elektrischen Schlägen zu verringern, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

WARNUNG

Dieses Gerät muss geerdet werden.

WARNUNG

Beim Aufstellen des Geräts muss ein leicht zugänglicher Unterbrechungsschalter in die feste Verkabelung integriert werden. Wenn beim Betrieb des Geräts eine Fehlfunktion auftritt, schalten Sie die Stromversorgung des Geräts über den Unterbrechungsschalter aus.

VORSICHT

Aus Sicherheitsgründen nicht mit einem Peripheriegerät-Anschluss verbinden, der zu starke Spannung für die nachstehende Buchse haben könnte:

• DATA-Anschluss der Einheit

WARNUNG

1. Verwenden Sie ein geprüftes Netzkabel (3-adriges Stromkabel)/einen geprüften Geräteanschluss/einen geprüften Stecker mit Schutzkontakten entsprechend den Sicherheitsvorschriften, die im betreffenden Land/der betreffenden Region gelten.
2. Verwenden Sie ein Netzkabel (3-adriges Stromkabel)/einen Geräteanschluss/einen Stecker mit den geeigneten Anschlusswerten (Volt, Ampere).

Wenn Sie Fragen zur Verwendung von Netzkabel/Geräteanschluss/Stecker haben, wenden Sie sich bitte an qualifiziertes Kundendienstpersonal.

WICHTIG

Das Namensschild befindet sich an der folgenden Stelle des Gerätes:

- Rückseite

Alle zum Verbinden der Ausrüstung mit Peripheriegeräten verwendeten Kabel müssen geschirmt sein, um die EMV-Vorschrift(en) zu erfüllen und unerwünschtes Verhalten aufgrund von Störstrahlungen zu verhindern. Werden Kabel mitgeliefert, sind diese stets für diesen Zweck zu verwenden.

WARNUNG

Der Betrieb dieses Geräts in Wohnbereichen kann Funkstörungen verursachen.

Für Kunden in Europa

Dieser Apparat darf nicht im Wohnbereich verwendet werden.

Das Symbol ist dafür vorgesehen, den Benutzer auf wichtige Betriebs- und Wartungshinweise in der Dokumentation zur Anwendung aufmerksam zu machen.

Das Gerät ist nicht für den Gebrauch in Umgebungen geeignet, in denen sich Kinder aufhalten.

Inhalt

Sicherheitshinweise ....49

WARNUNG 49

VORSICHT 49

Bitte zuerst lesen ....50

Aufbau der Anleitung ....50

Kondensation ....50

Sicherheit ....50

Einbrennen 51

Defekte Pixel 51

Schutzfunktion des Geräts 51

Allgemeine Sicherheitshinweise ..... 51

Sicherheitsmaßnahmen hinsichtlich der Beeinträchtigung von

Medizinprodukten 51

Sicherheitsmaßnahmen zu VIMS (visuell ausgelöste Übelkeit) und posturaler

Instabilität 51

Überblick ....53

Systemkonfigurationsdiagramm .....54

Lage und Funktion der Teile ....55

Fehlercodes ....56

Reinigen und Lagern ....56

Signalformate ....56

Technische Daten 57

Markenzeichen

In dieser Anleitung erwähnte Produkt- oder Systemnamen sind Marken oder eingetragene Marken der jeweiligen Eigentümer.

Die Symbole ^® und ^TM werden in dieser Anleitung jedoch nicht verwendet.

- Gemäß dem Urheberrecht darf die mit dem System gelieferte Bedienungsanleitung ohne Genehmigung des Urheberrechtsinhabers weder ganz noch auszugsweise reproduziert oder dupliziert werden.

- Änderungen an den Spezifikationen des Systems, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Sicherheitshinweise

WARNUNG

• Wenden Sie sich für die Installation an Ihren Händler oder Ihren Sony-Vertriebskontakt. Lesen Sie bei der Installation an einer Wand, Decke usw. das Installationshandbuch und vergewissern Sie sich, dass die Wand oder Decke stabil genug ist, um dem Gewicht des Produkts und der Halterung standzuhalten. Wenn sie nicht stabil genug ist, kann das Produkt herunterfallen und schwere Verletzungen verursachen. Prüfen Sie außerdem einmal im Jahr, dass sich die Installation nicht gelockert hat.
• Installieren Sie dieses Produkt nicht an einem Ort mit übermäßigem öligen Rauch, Dampf, Feuchtigkeit oder Staub. Die Verwendung dieses Produkts in Umgebungen, die nicht in der Bedienungsanleitung angegeben sind, kann einen Brand oder einen elektrischen Schlag verursachen.

• Installieren Sie dieses Produkt nicht an den folgenden Orten. Das Produkt kann umkippen oder herunterfallen und Verletzungen verursachen.

• Auf einem instabilen Tisch

• An einem schräger Standort
• An einem Ort, der Vibrationen oder Stößen ausgesetzt ist

Prüfen Sie auch die Stabilität des Installations-/Montageortes sorgfältig.

• Verwenden Sie kein Netzkabel, das nicht der Leistung entspricht, und kein anderes als das angegebene Anschlusskabel. Dies kann einen Brand oder eine Fehlfunktion verursachen.
• Wenn Sie das Gerät an den Wechselstromausgang anschließen, achten Sie darauf, dass der zulässige Wert nicht überschritten wird.
• Handhaben Sie das Netzkabel und die Steckdose wie folgt, um die Gefahr eines Brandes, eines elektrischen Schlages oder einer Beschädigung und/oder Verletzung zu vermeiden:

- Verändern Sie nicht das Netzkabel.

• Stellen Sie keine schweren Gegenstände auf das Netzkabel.
• Halten Sie das Netzkabel von Wärmequellen fern.
• Ziehen Sie nicht am Netzkabel selbst, wenn Sie das Kabel abziehen.
• Achten Sie bei der Rack-Montage darauf, dass das Kabel nicht in den Schienen eingeklemmt wird.

Wenn das Netzkabel beschädigt ist, bitten Sie den Sony-Kundendienst, es auszutauschen.

• Verwenden Sie keine beschädigte oder schlecht angebrachte Netzsteckdose. Stecken Sie den Stecker vollständig in die Steckdose. Wenn er lose ist, kann es zu Lichtbögen kommen und ein Brand verursacht werden.
• Wenn ein Benutzer das Gerät zerlegt, repariert oder verändert, kann dies ein ernsthaftes Problem für die Sicherheit des Benutzers darstellen.
• Sollte dieses Produkt eine Fehlfunktion aufweisen oder beschädigt sein, wenden Sie sich an qualifiziertes Sony-Personal.
• Vermeiden Sie Stöße und Schläge auf den Bildschirm. Das Produkt kann umkippen oder herunterfallen und schwere Verletzungen verursachen.

VORSICHT

• Berühren Sie die scharfen Kanten nicht mit Ihren bloßen Händen.
  Dieses Produkt ist sowohl an den Kanten als auch an den Ecken der Paneloberfläche scharf. Sie können Ihre Hände verletzen, wenn Sie sie berühren. Dies kann auch zu Schäden an diesem Produkt führen.
• Verwenden Sie dieses Produkt mit der angegebenen Netzspannung. Wenn das Gerät mit einer anderen als der auf dem Gerät angegebenen Netzspannung betrieben wird, besteht Brand- und Stromschlaggefahr.
• Installieren Sie dieses Produkt nicht an einem Ort mit Wasser. Wenn Wasser in das Gerät eindringt oder das Gerät nass wird, kann es zu einem Brand oder einem elektrischen Schlag kommen. Seien Sie besonders vorsichtig, wenn Sie dieses Produkt bei Regen oder Schnee, am Strand oder in der Nähe von Wasser verwenden.

• Installieren Sie dieses Produkt nicht in einer geschlossenen Umgebung. Wenn das Produkt in einer geschlossenen Umgebung installiert wird, kann es zu einem Hitzestau im Inneren des Produkts kommen, der einen Brand oder eine Fehlfunktion verursachen kann. Zur besseren Belüftung sollten Sie Folgendes beachten.

• Stellen Sie das Produkt in einem Abstand von mindestens 10 cm zu Wänden und Böden auf.

• Drücken Sie dieses Produkt nicht in einen geschlossenen, engen Zwischenraum.
• Stellen Sie dieses Produkt nicht auf einen langflorigen Teppich (z. B. Teppichboden usw.).
• Wickeln Sie dieses Produkt nicht mit Tüchern oder ähnlichem ein.

- Legen Sie das Gerät nicht auf die Seite und stellen Sie es nicht auf den Kopf. Weitere Informationen zur Installation finden Sie in der Installationsanleitung.

• Verlegen Sie die an Ihr Gerät angeschlossenen Kabel IMMER so, dass Sie nicht darüber stolpern, daran ziehen oder danach greifen können.
• Sollte eine Flüssigkeit oder ein fester Gegenstand in das Gehäuse fallen, ziehen Sie den Netzstecker und lassen Sie das Gerät von qualifiziertem Sony-Personal überprüfen, bevor Sie es weiter betreiben.
• Berühren Sie das Netzkabel und den Netzstecker nicht mit nassen Händen, da dies zu einem Stromschlag führen kann.
• Achten Sie darauf, dass keine Personen auf die Oberfläche des Bildschirms steigen oder Gegenstände darauf ablegen. Andernfalls kann es zu Schäden am Gerät kommen.

Bitte zuerst lesen

ZRA-VP15EBSM/ZRA-VP23EBSM/ZRA-VP15EMSM/ZRA-VP23EMSM/ZRA-VP15EBSC/ZRA-VP23EBSC/ZRA-VP15EMSC/ZRA-VP23EMSC sind die Ersatzteil-Kits für die Display-Einheit.

ZRA-1ESK ist ein Setup-Kit für die Installation des Displays. Für Einzelheiten zum Erwerb dieser Kits wenden Sie sich bitte an einen Sony-Vertriebsmitarbeiter.

Aufbau der Anleitung

Zu diesem Produkt gehören die folgenden Anleitungen, die je nach Situation zurate zu ziehen sind.

Installationsanleitung

Hier finden Sie Informationen zur Installation, zur Ersteinrichtung, zum Vorgehen beim Einstellen der Geräte usw. Schlagen Sie in dieser Anleitung nach, wenn Sie Geräteeinstellungen ändern oder nach der Installation neu justieren möchten.

Bedienungsanleitung (diese Anleitung)

Hier finden Sie Informationen zu wichtigen Sicherheitshinweisen, Lage und Funktion von Teilen, Spezifikationen usw. Schlagen Sie in dieser Anleitung nach, wenn Sie allgemeine Bedienfunktionen ausführen möchten.

Serviceanleitung

Diese Anleitung richtet sich an Kundendienstpersonal und enthält Informationen zur Diagnose von Fehlfunktionen sowie Reparaturanweisungen.

Kondensation

Wenn das Gerät aus einer kalten Umgebung in einen warmen Raum gebracht wird oder die Umgebungstemperatur schnell ansteigt, kann sich auf der Oberfläche des Geräts bzw. im Inneren des Geräts Feuchtigkeit ansammeln (Kondensation). Schalten Sie in diesem Fall das Gerät aus, und warten Sie, bis die Kondensation verdunstet ist, ehe Sie das Gerät verwenden. Die Verwendung des Gerätes bei gebildetem Kondenswasser kann zu Beschädigungen führen.

Sicherheit

- SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART DURCH UNTERLASSENE GEEIGNETE SICHERHEITSMASSNAHMEN AN

ÜBERTRAGUNGSGERÄTEN, DURCH UNVERMEIDBARE DATENPREISGABE AUFGRUND DER ÜBERTRAGUNGSSPEZIFIKATIONEN ODER DURCH SICHERHEITSPROBLEME JEGLICHER ART ÜBERNEHMEN.

- Je nach Betriebsumgebung können unbefugte Dritte im Netzwerk unter Umständen auf dieses Gerät zugreifen. Achten Sie beim Verbinden des Geräts mit dem Netzwerk darauf, dass das Netzwerk gut abgesichert ist.

Einbrennen

Wenn längere Zeit ein Standbild angezeigt wird, kann sich das Bild auf dem Bildschirm dauerhaft einbrennen. Wenn dieses Phänomen auftritt, lässt es sich durch die Wiedergabe von Videos mit Bewegtbildern eventuell reduzieren, vollständig entfernen lässt es sich aber nicht.

Defekte Pixel

Ein sehr geringer Anteil an Bildpunkten kann „hängenbleiben“ und ist nie (schwarz) oder immer (rot, grün oder blau) zu sehen bzw. blinkt. Darüber hinaus können bei langer Nutzungsdauer solche „hängenden“ Bildpunkte aufgrund der physischen Eigenschaften der organischen Leuchtdioden auch spontan auftreten.

Dabei handelt es sich nicht um eine Fehlfunktion.

Schutzfunktion des Geräts

Wenn das Gerät je nach Installationsumgebung eine ungewöhnlich hohe Temperatur erreicht, spricht zum Schutz des Geräts möglicherweise die Funktion zum Ausschalten der Videoanzeige an. Wenn Sie wissen möchten, wie Sie die Installationsumgebung gestalten, um ungewöhnlich hohe Temperaturen zu vermeiden, wenden Sie sich an das Sony-Kundendienstpersonal.

Allgemeine Sicherheitshinweise

• Schützen Sie das Gerät vor Feuchtigkeit. Schalten Sie das Gerät nach versehentlichem Kontakt mit Flüssigkeiten nicht ein und wenden Sie sich an den Kundendienst.

• Wenn ein Fehler oder eine Fehlfunktion auftritt oder wenn Fremdkörper in das Innere des Geräts gelangen, schalten Sie das Gerät aus, verwenden Sie es nicht weiter und wenden Sie sich an den Kundendienst.

• Schützen Sie die Vorderseite der Display-Einheiten vor Beschädigungen und Stößen.

• Beauftragen Sie von Zeit zu Zeit den Kundendienst mit Reinigung und Wartung.

Sicherheitsmaßnahmen hinsichtlich der Beeinträchtigung von Medizinprodukten

Die Display-Einheit nutzt starke Magneten. In manchen Bereichen beträgt die magnetische Flussdichte wahrscheinlich mindestens 300 mT, wenn bei Installations- oder Wartungsarbeiten Oberflächen berührt werden. Dadurch können Medizinprodukte wie Defibrillatoren, Herzschrittmacher und programmierbare Shuntventile zur Behandlung von Hydrozephalus schwerwiegend beeinträchtigt werden. Halten Sie Personen, die solche Medizinprodukte nutzen, von Bereichen fern, in denen Installations- und Wartungsarbeiten ausgeführt oder Display-Einheiten aufbewahrt werden. An der Anzeigeoberfläche kann auch magnetischer Streufluss auftreten, der Nutzer von Medizinprodukten gegebenenfalls beeinträchtigt, wenn sie sich der Display-Einheit nähern. Ergreifen Sie je nach den Installationsbedingungen Maßnahmen wie das Aufstellen von Warnhinweisen. Informieren Sie unbedingt auch den Auftragnehmer, der mit den Installations- oder Wartungsarbeiten betraut wurde, über diese Auswirkungen.

Sicherheitsmaßnahmen zu VIMS (visuell ausgelöste Übelkeit) und posturaler Instabilität

Je nach angezeigten Inhalten, Display-Größe und Betrachtungsposition (Abstand) kann ein Betrachter VIMS-Symptome wie posturale Instabilität und Übelkeit verspüren.

Solche VIMS-Symptome sind nach einer gewissen Zeit möglicherweise noch schwerwiegender als während oder unmittelbar nach dem Betrachten der Inhalte. Ergreifen Sie Maßnahmen wie das Aufstellen von Warnhinweisen.

Zudem kann die Verschiebung in eine Richtung in einem großen Bildbereich posturale Instabilität verursachen. Achten Sie genau auf die angezeigten Inhalte und die Installationsposition (Ausrichtung), wenn das Produkt an einem Ort installiert wird, an dem es von Treppen, Rolltreppen, Absätzen oder

anderen bei posturaler Instabilität potenziell gefährlichen Stellen aus eingesehen werden kann.

Hinweise

• Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.
• SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN.
• SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.

Überblick

Verbinden Sie Display-Einheiten, um je nach Installationsort und -zweck ein System aus Display-Einheiten zu erstellen, und die in die Display-Einheit eingespeisten Videoinhalte werden nach Signalkonvertierung an der Display-Einheit ausgegeben.

Die Display-Einheiten variieren je nach Produkt. Verwenden Sie die folgenden Produkte.

ZRD-VP15EB/VP23EB:

Brompton Technology

Mithilfe eines Netzkabels (nicht mitgeliefert) und eines Ethernet-Kabels (nicht mitgeliefert) können Display-Einheiten in einer Reihenschaltung konfiguriert werden. Informationen zur maximalen Anzahl der steuerbaren Verbindungen des Controllers, zur Steuerungsmethode des Controllers und zur Spezifikation des verwendeten Ethernet-Kabels finden Sie in der Bedienungsanleitung zum verwendeten Display-Controllersystem.

Vorsicht

• Verwenden Sie den Display-Controller mit aktivierter Kalibrierungseinstellung.
  Wenn Sie ihn mit deaktivierter Kalibrierung verwenden, kann sich dies durch Farbveränderungen oder - ungleichmäßigkeiten auf die Bildqualität auswirken.
• Verbinden Sie nur den DATA-Anschluss des entsprechenden Display-Controllersystems und der Display-Einheit mit dem DATA-Anschluss dieses Geräts.

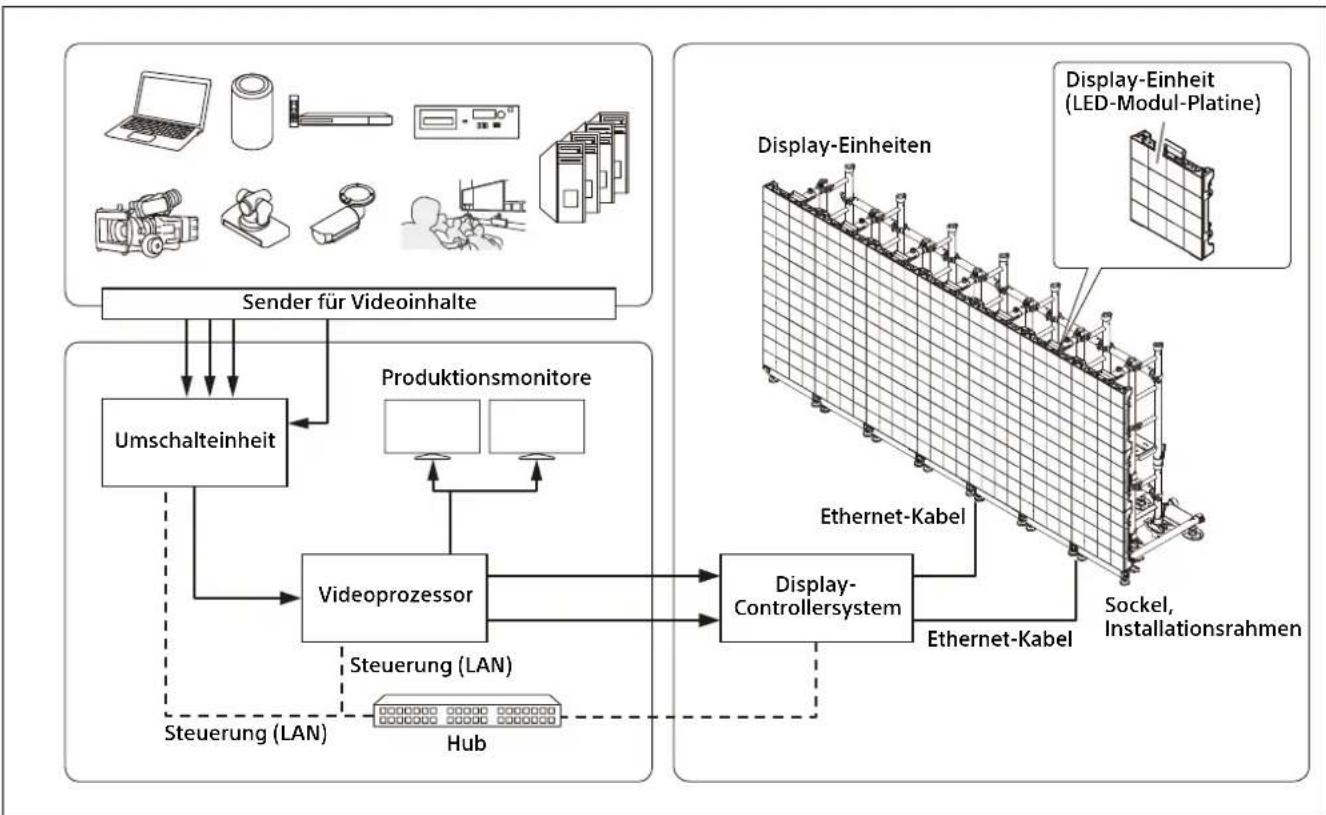

Systemkonfigurationsdiagramm

Konfigurationsbeispiel für das gesamte System


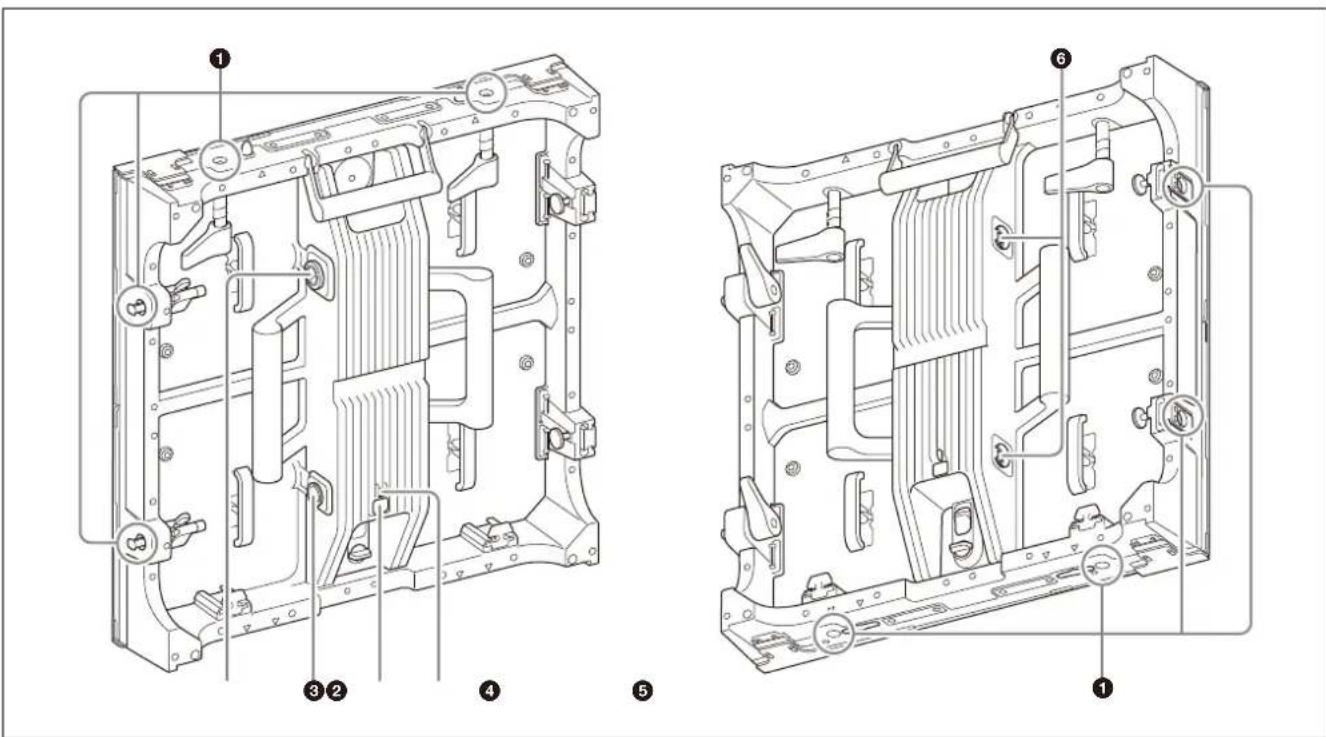

Lage und Funktion der Teile

Links/rechts

Zum Verbinden mit anderen Display-Einheiten. Es gibt je zwei Montagestellen an der rechten und linken Seite sowie oben und unten am Gerät.

② Archluss PWR OUT

Verbinden Sie diesen Anschluss über ein Netzkabel für die Verbindung zwischen den Display-Einheiten ^*1 (nicht mitgeliefert) mit dem Anschluss PWR IN (Netzeingang) an der nächsten Display-Einheit in der Reihenschaltung.

Dieser Anschluss ist nicht für die letzte Display-Einheit in der Reihenschaltung zu verwenden.

③ Abschluss PWR IN (Netzeingang)

Verbinden Sie diesen Anschluss über ein Netzkabel für die Verbindung zwischen den Display-Einheiten ^*1 (nicht mitgeliefert) mit dem Anschluss PWR OUT (Netzausgang) an der vorherigen Display-Einheit in der Reihenschaltung.

Verwenden Sie für die erste Display-Einheit in der Reihenschaltung ein Netzkabel für die

Verbindung zwischen der Stromquelle und der Display-Einheit ^*2 (nicht mitgeliefert), um diesen Anschluss mit dem Schutzschalter zu verbinden.

4 Shalter TEST

Mit dem Schalter kann das Testmuster angezeigt werden, ohne den Controller anzuschließen.

Bedienung Beschreibung

Gedrückt halten Normaler Modus: Wechselt zum TestbildmodusTestbildmodus: Wechselt zum normalen Modus

Drücken Normaler Modus: KeineÄnderungenTestbildmodus: Ändert das Testbild

⑤ Anzeige STATUS

Gibt den Systemstatus der Display-Einheit an.

Status ZRD-VP15EB	ZRD-VP23EB	ZRD-VP15EMZRD-VP23EM
Die Display-Einheitist ausgeschaltet	Aus Aus
Status	ZRD-VP15EB ZRD-VP23EB	ZRD-VP15EM ZRD-VP23EM
Das System befindet sich im Startstatus	Leuchtet rot Leuchtet weiß → Leuchtet magentafarben → Leuchtet gelb → Leuchtet wieder weiß
Fehlerstatus Blinkt rot Blinkt rot
Warnstatus Blinkt gelb -
Normaler Status (Ethernet nicht verbunden)	Leuchtet grün Leuchtet grün
Normaler Status (Ethernet-Verbindung in Ordnung, Controller nicht verbunden, Gehäuseverbindung in Ordnung)	Blinkt blau (Blinkt jeweils einmal: Verbindung über einen Anschluss, blinkt jeweils zweimal: Verbindung über zwei Anschlüsse)	Blinkt blau (Blinkt jeweils einmal: Verbindung über einen Anschluss, blinkt jeweils zweimal: Verbindung über zwei Anschlüsse)
Normaler Status (Ethernet-Verbindung in Ordnung, Controllerverbindung in Ordnung)	Leuchtet blau Leuchtet blau
Normaler Status (Testmustermodus)	Leuchtet gelb Leuchtet gelb
Sicherer Modus	-	Leuchtet zyan

6 DATA-Anschluss

Verbinden Sie diesen Anschluss über ein Ethernet-Kabel ^3 (nicht mitgeliefert) mit dem DATA-Anschluss an der nächsten Display-Einheit in der Reihenschaltung. Verwenden Sie für die erste Display-Einheit in der Reihenschaltung ein Ethernet-Kabel ^3 (nicht mitgeliefert), um diesen Anschluss mit dem Anschluss OUTPUT am verwendeten Display-Controllersystem zu verbinden.

*1 Verwenden Sie das Netzkabel mit NEUTRIK-Ein- und Ausgangsstecker.
*2 Verwenden Sie den Stecker für den Netzanschluss und das Netzkabel mit dem NEUTRIK-Eingangsstecker.
*3 Das Kabel mit NEUTRIK-Stecker kann verwendet werden. Allerdings hängt die Kabelspezifikation vom verwendeten Display-Controller ab. Prüfen Sie die Spezifikation des Display-Controllers.

Fehlercodes

Prüfen Sie die Spezifikationen des betreffenden Display-Controllersystems.

Reinigen und Lagern

Vorsicht

Schützen Sie die Oberfläche der Display-Einheiten vor Feuchtigkeit.

Tägliche Reinigung

Um die Oberfläche der Display-Einheit zu reinigen, feuchten Sie das empfohlene Tuch ^1 mit Ethanol (fast 100 %) an und wischen vorsichtig ^2 ^*3 .

*1 Empfohlenes Tuch: Wischtuch savina MX von KB Seiren Co.
*2 Wischen Sie in einer Richtung horizontal über die Display-Einheit.
*3 Falls Rückstände verbleiben, wischen Sie sie mit der unbenutzten Seite des Tuchs ab.

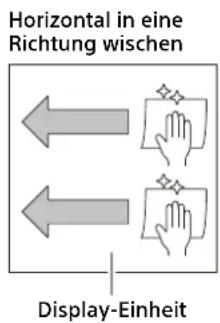

Horizontal in eine Richtung wischen Display-Einheit

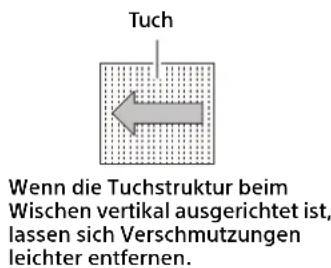

Tuch Wenn die Tuchstruktur beim Wischen vertikal ausgerichtet ist, lassen sich Verschmutzungen leichter entfernen.

Lagerung (für Transport)

• Vergewissern Sie sich, dass die Display-Einheiten vollständig trocken sind, bevor Sie sie verpacken.
• Lagern Sie die Display-Einheiten in trockener, gut belüfteter Umgebung.

Signalformate

Das Signalformat entspricht den Spezifikationen des entsprechenden Controllers.

Technische Daten

Auflösung ZRD-VP15EB/ZRD-VP15EM:

H 320 Bildpunkte ×

V 320 Bildpunkte

ZRD-VP23EB/ZRD-VP23EM:

H 216 Bildpunkte ×

V 216 Bildpunkte

LED-Pixelgröße

ZRD-VP15EB/ZRD-VP15EM:

1,5 mm

ZRD-VP23EB/ZRD-VP23EM:

2,3 mm

Abmessungen 500 × 500 × 93 mm (B/H/T)

500 mm 500 mm

93 mm

Gewicht ca. 10,1 kg

Ein-/Ausgang Anschluss PWR IN (Netzeingang)

(1)

Anschluss PWR OUT

(Netzausgang) (1)

DATA-Anschluss (2)

Stromversorgung

Eingang: 100 V bis 240 V

Wechselstrom, 50/60 Hz, 11,9 A

Ausgang: 100 V bis 240 V

Wechselstrom, 50/60 Hz, 10,2 A

Betriebsbedingungen

Temperatur 0 °C bis 45 °C

Luftfeuchtigkeit

20 % bis 80 %

(nicht kondensierend)

Lager- und Transportbedingungen

Temperatur -20 °C bis +60 °C

Luftfeuchtigkeit

20 % bis 80 %

(nicht kondensierend)

Mitgeliefertes Zubehör

Bedienungsanleitung (1)

Folienabstandshalter (16)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Italiano
