BEDIENUNGSANLEITUNG SUB400S SONY

Gebrauchsanweisung DE Talimatlar TR

Instructles NL Utasifasok HU

Istruzioni IT Instrukce CZ

Bruksanvising SE Instrukcie SK

Danke, dass Sie sich für diese Produkt entschieden haben.

Bei der Entwicklung von Sony-Produkten wird besonderer Wert auf den Faktor Sicherheit gelegt. Bei unsachgemäßer Verwendung kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Produkts allerdings zu schweren Verletzungen kommt. Beachten Sieitte unbedingt die Sicherheitsmaßnahmen, um solche Unfälle zu vermeiden.

These Gebrauchsansatzungen erlöwert die wichtige

Handhabung des Produkts und enthalt wichtige

Sicherheitshinweise, um Unfälle zu verhindern. Lesen Sie diese Anweisungen sorgfältig durch und verwenden Sie das Produkt sachgemäß. Bewahren Sie diese

Gebrauchsanweisung zum späteren Nachschlagen sorgfältig auf.

Der Hersteller dieses Produktes ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan.

Bevollmächtigter für EMV und Produktionsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327

Stuttgart, Deutschland. Für Kundendienst- oder Garantieangelegenheiten wenden Sie sichitte an die in Kundendienstoder Garantiedokumenten genannten Adressen.

VORSICHT

Spezifizierte Produkte

Dieser Fernsehsteller ist für die Verwendung mit den unter angegebenen Sony-Produkten konzipiert. Installieren Sie ausschließlich die angegebenen Produkte.

Die folgenden Produkte unterliegen unangekündigten Änderungen, sind möglicherweise nicht mehr vorrätg oder Auslaufmodelle.

Außerdem sind eineige Modèle nur in bestimmten Regionen erhältlich.

	LCD-Farbfernsehgerät
SU-B550S KDL-55NX81☐*
SU-B460S KDL-46NX71☐*
SU-B400S KDL-40NX71☐*

(Stand: August 2010)
* „,□“ steht für Zahlen und/oder Zeichen, die im eigentlichen Modellnamen für das jeweilige Modell eindeutig sind.

Position des Modellaufklebers

Der Aufkleber mit der Modellnr. befindet sich auf der Rückseite des Fernsehständers.

Entsorgen des Fernsehständers

Entsorgung von bebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung wird daraufhin, dass diese Produkte nicht als normaler

Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen theses Produkts schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling这些东西 Produkts erhalten Sie bei ihrer Gemeindeverwaltung, den communalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

ACHTUNG

Bitte beachten Sie unbedingt die folgenden Sicherheitsmaßnahmen! Andernfalls kann es durch Feuer, einen elektrischen Schlag oder das Umkippen des Produkts zu schweren oder gar tödlichen Verletzungen kommt.

Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Fernsehständers zu verhindern.

Andernfalls kann das Fernsehgerät umkippen und Verletzungen verursachen.

Verankern Sie den Fernsehsteller an einer Wand usw., damit er nicht umkippen kann.

Stellen Sie den Fernsehsteller unbedingt auf einer stabilen Fläche auf.

Wenn Sie den Fernsehsteller auf einer instabilen Fläche aufstellen, kann er umkippen oder herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden.

Lehnen und hängen Sie sich nicht an das am Fernsehsteller montierte Fernsehgerät.

Andernfalls kann der Fernsehsteller umkippen oder das Fernsehgeber kann herunterfallen. Dabei besteht die Gefahr schwerer oder gar tõdlicher Verletzungen.

Blockieren Sie nicht die Luftungsöffnungen am Fernsehgerät.

Die Luftungsöffnungen im Fernsehgeräts sind für einen zuverlüssigen Betrieb des Fernsehgeräts unerlässlich und dieren zum Verhinder einer Überhitzung des Geräts.

• Decken Sie die Luftungsöffnungen auf keinen Fall mit einem Tuch oder anderen Material ab.
• Verhindern Sie unbedingt, dass Flüssigkeiten oder Fremdkörper in die Lüftungsöffnungen gelangen.

Stellen Sie keine Gefäße mit Flüssigkeiten darin, wie z. B. Vasen oder Toppflanzen, auf das Fernsehgerät.

Verwenden Sie ein mit Netzstrom betriebenes Fernsehgerät nicht in der Höhe von Wasser, wie z. B. in der Höhe einer Badewanne, eines Wasch- oder Spülbeckens, eines Wäschezubers, in sehr feuchten Kellerräumen oder in der Höhe eines Swimming-Pools usw.

Stellen Sie das Fernsehgerät nicht an Orten auf, an denen es extremen Temperaturen ausgesetzt ist, wie z. B. in direktem Sonnenlicht, in der Nähe einer Hezung oder eines Warmluftauslasses.

Anderfalls kann es zu einer Überhitzung des Fernsehgeräts und in Folge zu einer Verformung des Gehäuses und/oder einer Fehlfunktion des Fernsehgeräts kommt.

Stellen Sie das Fernsehgerät nicht an einem Ort auf, an dem es dem Luftstrom einer Klimaanlage ausgesetzt ist.

Andernfalls kann sich im Gerät Feuchtigkeit niederschlagen und es kann zu einer Fehlfunktion des Fernsehgerätskommen.

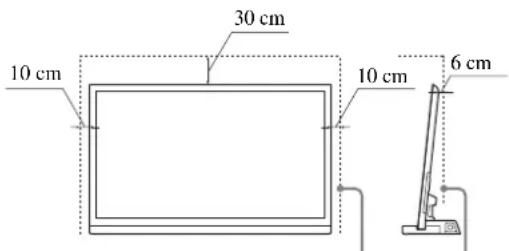

Lassen Sie um das Fernsehgerät ausreichend Platz frei, um eine ausreichende Luftzirkulation zu gewährleisten.

Lassen Sie wie unter dargestellt ausreichend Platz um das Fernsehgerät.

Lassen Sie mindestens so viel Platz um das Gerät.

Netzkabel

• Verwenden Sie ausschließlich mitgelieferte Netzkabel von Sony und keine von anderen Herstellern.
• Achten Sie darauf, das Netzkabel und das Verbindungskabel bei der Installation des Fernsehgeräts auf dem Fernsehsteller nicht einzukommen. Wenn das Netzkabel oder das Verbindungskabel beschädigt wird, besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
• Treten Sie nicht auf das Netzkabel oder das Verbindungskabel, wenn Sie den Fernsehstelleragen. Das Netzkabel oder das Verbindungskabel können beschädigt werden. In thisem Fall besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
• Wenn Sie über das Netzkabel oder das Verbindungskabel stolpern, kann der Fernsehsteller umkippen und Verletzungen verursachen.
• Trennen Sie das Netzkabel von der Netzsteckdose, um den Fernsehsteller vollständig von der Stromversorgung zu trennen.

HINWEIS ZUM NETZTEIL

Warning

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu verringern, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, stellen Sie keine Gefäße mit Flüssigkeiten darin, wie z. B. Vasen, auf das Gerät.

Stellen Sie das Gerät nicht in einem geschlossenen Bucherregal, einem Einbauschrank u.ä. auf, wo keine ausreichende Belüfung gegeben ist.

• Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Verwenden Sieitte ausschließlich das mitgelieferte Netzteil und Netzkabel.
• Benutzen Sie kein anderes Netzeil. Andernfalls kann es zu Fehlfunktionenkommen.

(Fortsetzung)

• Schlieben Sie das Netzteil an eine leicht zugängliche Netzsteckdose an.
• Wickeln Sie das Netzkabel nicht um das Netzteil. Die Kabelader kann abgeknicht werden und/oder es kann am Fernsehgerät zu Fehlfunktionenkommen.
• Berühren Sie das Netzteil nicht mit nassen Händen.
• Sollten am Netzteil irgendwelche Störungen auftreten, trennen Sie essofar von der Netzsteckdose.
• Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.

VORSICHT

Wenn Sie die folgenden Sicherheitsmaßnahmen nicht beachten, besteht die Gefahr von Verletzungen oder Sachschäden.

Montieren Sie auf dem Fernsehsteller ausschließlich die angegebenen Geräte.

Dieser Fernsehänder ist ausschließlich für die angegebenen Geräte konzipiert. Wenn Sie andere als die angegebenen Geräte darauf auf montieren, kann der Fernsehänder umkippen oder bersten, und es besteht Verletzungsgefahr. Die Abbildungen in dieser Gebrauchsanweisung zeigen, sofern nicht anders angegeben, das Modell KDL-46NX71.

Befestigen Sie das Fernsehgerät unbedingt sicher am Fernsehsteller.

Befestigen Sie das Fernsehgerät mit den mitgelieferten Schrauben am Fernsehständen. Wenn das Fernsehgerät nicht sicher montiert wird, kann es herunterfallen, oder der Fernsehstandener kann umkippen und Verletzungen verursachen.

Hinweise zur Installation

Stellen Sie den Fernsehsteller nicht schrag oderGENeigt auf. Befolgen Sie die folgenden Sicherheitsmaßnahmen, um dies zu vermeiden.

Wenn Sie den Fernsehsteller auf einer weichen Oberfläche wie z. B. einer Matte oder einem Teppich aufstellen, legen Sie eine feste Platte unter den Fernsehsteller.

• Stellen Sie den Fernschständener nicht in der Höhe von Heizungen oder an Orten auf, an denen er direktem Sonnenlicht ausgesetzt ist.
• Stellen Sie den Fernsehständer nicht an einem sehr warmen oder feuchten Ort oder im Freien auf.

Hinweis zur Verwendung

Reinigung

Um den Fernschständer sauber zu halten, wischen Sie ihn gelegentlich mit einem trockenen weichen Tuch ab.
Hartnackige Verschmutzungen konnen Sie mit einem Tuch entfern, das Sie leicht mit einer milden Seitenlauge angefeucht haben. Wischen Sie den Bereich anschliebend unbedingt mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Chemikalien wie Verdünner oder Benzin. Diese konnten die Oberflachte des Fernschständers angreifen.

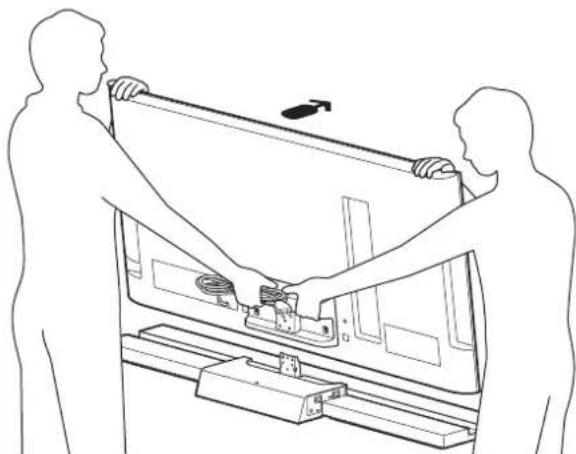

Die Installationsarbeiten müssen unbedingt von mindestens zwei Personen ausgeführrt werden.

Zur Installation des Fernsehgeräts auf dem Fernsehsteller sind mindestens zwei Personen erforderlich. Wenn Sie versuchen, das Fernsehgeberitat allein am Fernsehsteller zu montieren, besteht Unfallgefahr und Sie konnen sich verletzen.

Modifizieren Sie den Fernsehständern nicht.

Er konnte umkippen und Verletzungen verursachen.

Gehen Sie beim Installieren des Fernsehgeräts unbedingt einzel nach den Anweisungen vor.

Ziehen Sie die Schrauben fest an. Wenn das Fernsehgerät nicht sicher montiert wird, kann es herunterfallen und Verletzungen verursachen.

Achten Sie darauf, sich beim Zusammenbauen nicht die Hande oder Finger zu verletzen.

• Halten Sie den Fernsehsteller zum Umstellen nicht am Ansatzstück fest.
• Gehen Sie bei der Installation des Fernsehgeräts vorsichtig vor, damit Sie sich nicht die Finger oder Höhe einkommen.

SICHERHEITSMASSNAHMEN

Stromquellen

• Wenn Sie den Fernsehsteller langere Zeit nicht benutzen wollen, trennen Sie ein unbedingt von der Netzsteckdose. Ziehen Sie zum Herausziehen des Netzkabels immer am Stecker, niemals am Kabel.
• Das Netzkabelarfur von einem qualifizierten Kundendienst ausgetaucht werden.

Betrieb

Schalten Sie den Fernsehsteller unbedingt aus und trennen Sieihn von der Netzsteckdose,bevor Sie andere Komponenten anschlieben.

Copyrights

Dieser Fernsehsteller ist mit Dolby Digital, Pro Logic Surround und dem DTS* Digital Surround-System ausgestattet.

• Hergestellt unter Lizenz von Dolby Laboratories. Dolby, Pro Logic und das Doppel-D-Symbol sind Markenzeichen von Dolby Laboratories.
  ** Hergestellt in Lizenz unter folgenden US-Patenten: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.487.535 sowie weiteren in den USA und weltweit beantragten oder bereits anerkannten Patenten. DTS und das entsprechende Symbol sind eingetragene Markenzeichen, DTS Digital Surround und die DTS-Logos sind Markenzeichen der DTS, Inc. Das Produkt enthalt Software. © DTS, Inc. Alle Rechte vorbehalten.

Dieser Fernsehständer ist mit der HDMITM-Technologie (High-Definition Multimedia Interface) ausgestattet.

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC in den USA und anderen Ländern.

"BRAVIA" ist ein Markenzeichen der Sony Corporation.

DIGITAL

PRO LOGIC II

Digital Surround

PRO

FRONT SURROUND

Digital Amplifier

Hinweis zur Entnahme des Fernsehständers aus dem Karton

Heben Sie den Fernsehsteller vorsichtig an und handhaben Sieihn umsichtig.

Schritt 1: Überprüfen der mitgelieferten Teile

Legen Sie vor der Montage des Fernsehgeräts den Aufstellort fest und legen Sie den Fernsehsteller auf den Boden.

Da das Fernsehgerät schwer ist, sollen den Sie zunachst den Aufstellort festlegen und den Fernsehsteller dann an dieser Stelle zusammenbauen.

In der Bedienungsanleitung Ihres Fernsehgeräts finden Sie Angaben, wie Sie den Tischänder vom Fernsehgerät entfern.

Bezeichnung Menge
Ständer	1
Hintere Abdeckung*	2
Verbindungsstück	1
Schraube für Ansatzstück desFernsehständers(PSW5 × 16) schwarz (×3)Schraube für Verbindungsstück(PSW5 × 16), schwarz (×3)	6
Netzteil
Netzkabel
High-Speed-HDMI-Kabel 1
Kabelhalter	1
Gebrauchsanweisung 1
Garantiekarte

• Nur beim Modell SU-B550S.

ACHTUNG

Wenn das Netzkabel unter oder zwischen irgendwelchen Teilen eingeklemmt wird, kann es zu einem Kurzschluss kommt oder es besteht die Gefahr eines elektrischen Schlags. Wenn Sie über das Netzkabel oder das Verbindungskabel stolpern, kann der Fernsehsteller umkippen und Verletzungen verursichen.

Schritt 2: Montieren des Fernsehgeräts

VorderMontage

• Legen Sie vor dem Zusammenbau einen Kreuzschlitzschraubendreher bereit, der in die Schrauben passt.
• Wenn Sie einen elektrischen Schraubendreher verwenden, stellen Sie ein Drehmoment von etwa 1,5 N·m [15 kgf·cm] ein.

1 Heben Sie das Fernsehgerät am angegebenen Punkt an, wenn Sie es bewegen.

Heben Sie das Fernsehgerät wie in der Abbildung gezeigt an:

• Hebien Sie das Fernsehgerät zum Transport per Hand wie oben gezeigt an. Setzen Sie den LCD-Bildschirm und den Rahmen um den Bildschirm keinen Beanspruchungen aus.

2

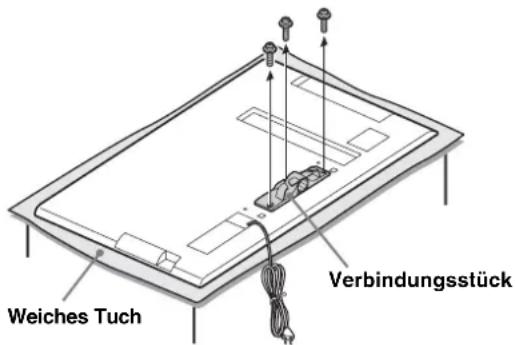

Entfernen Sie die Schrauben vom Verbindungsstück an der Rückseite des Fernsehgeräts.

Schieben Sie das Verbindungsstück zum Abnehmer nach unten.

• Hebien Sie die entfernten Schrauben unbedingt auf.
• Legen Sie das Gerät mit dem Bildschirm nach unter auf eine stabile Arbeitsfläche, die größter ist als der Bildschirm, um den Tischständer vom Bildschirm abzunehmen.
• Legen Sie unbedingt ein weiches Tuch auf die Arbeitsfläche, um Schäden an der Oberfläche des LCD-Bildschirms zu vermeiden.

VORSICHT

• Wenn die Oberfläche des Bildschirms zu starkem Druck oder Stößen ausgesetzt wird, kann der LCD-Bildschirm Sprünge entwickeln oder anderweitig beschädigt werden.
• Legen Sie das Gerät mit dem Bildschirm nach unten auf eine stabile undEbene Oberfläche,so dass der Tischständerc über die Kante der Unterlandage hinausragt. Wenn Sie den Bildschirm und den Fuß des Tischständers auf derselben Oberfläche ablegen,liegt das Fernsehgerät instabil und kann beschädigt werden.

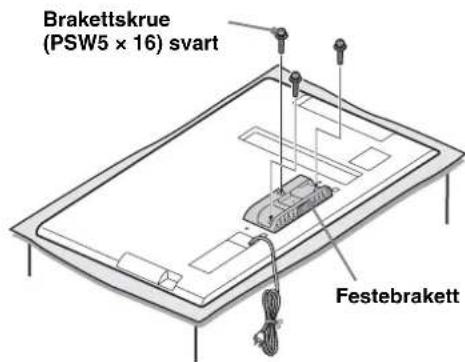

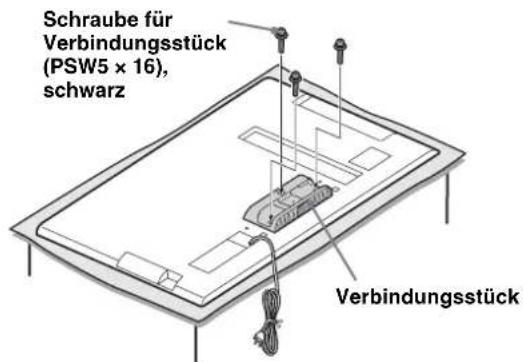

3 Bringen Sie das mitgelieferte Verbindungsstück mit den drei schwarzen Schrauben (PSW5 x 16) (mitgeliefert) an der Rückseite des Fernsehgeräts an.

Schieben Sie das mitgelieferte Verbindungsstück zum Anbringen nach oben.

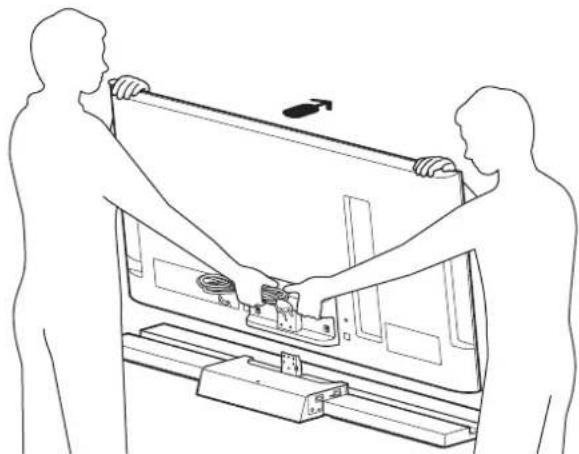

4 Installieren Sie das Fernsehgerät am Fernsehstandner.

Das Fernsehgerät wird durch Einsetzen in die Vertiefung des Fernsehständers installiert.

Die Pfeilrichtung gibt die Vorderseite des Fernsehänders an.

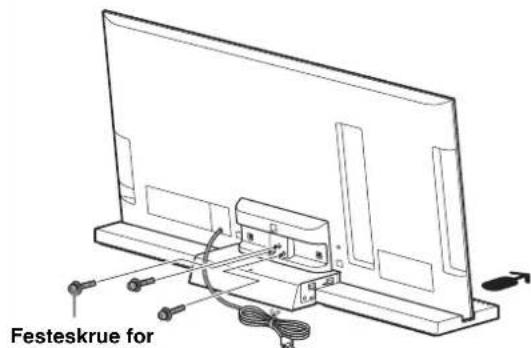

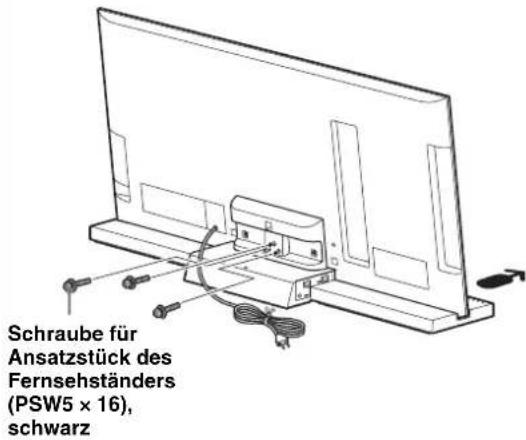

5 Befestigen Sie das Fernsehgerät mit den drei schwarzen Schrauben für das Ansatzstück des Fernsehständers (PSW5 × 16) (mitgeliefert) am Fernsehständer.

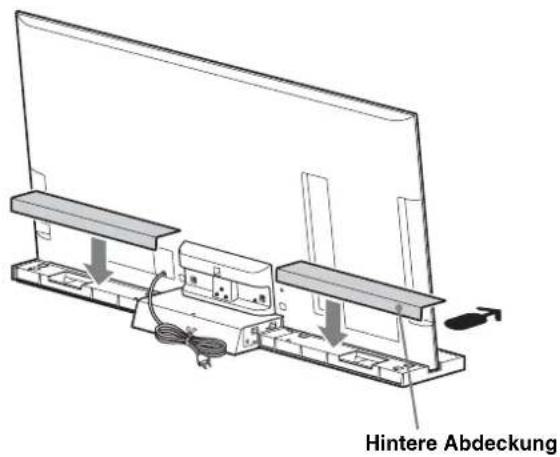

6 Bringen Sie die wichtere Abdeckung am Fernsehsteller an. (Nur beim Modell SU-B550S.)

7

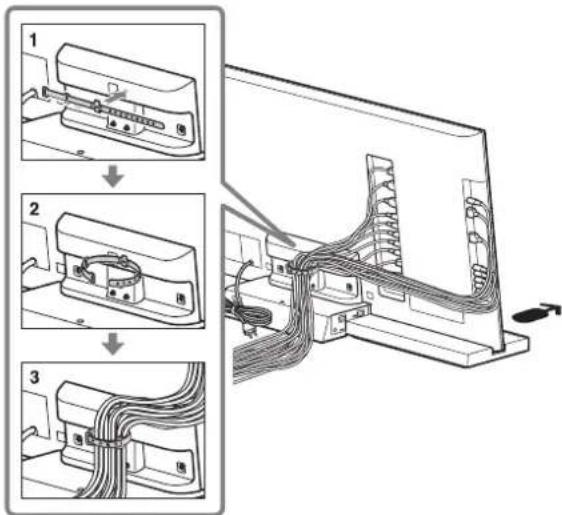

Bündeln der Kabel.

• Bündeln Sie das Netzkabel nicht zusammen mit anderen Kabeln.

Schritt 3: Sicherheitsmaßnahmen, um ein Kippen des Geräts zu verhindern

ACHTUNG

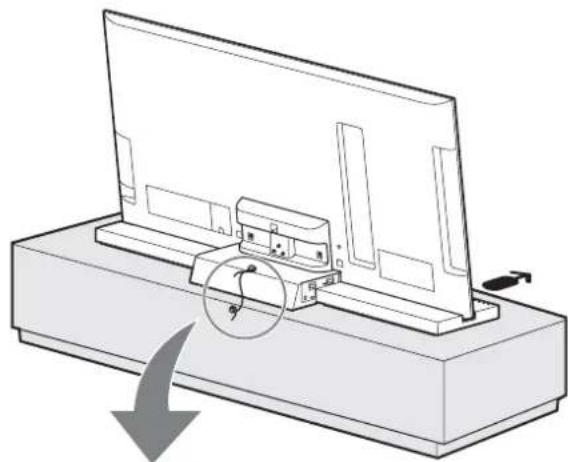

Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Fernsehständers und damit die Gefahr von Verletzungen und Sachschäden zu verhindern.

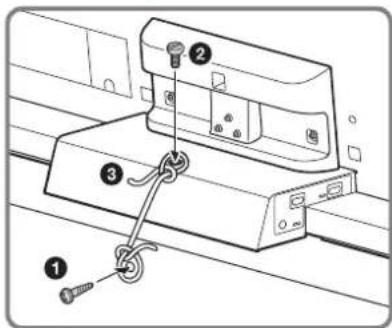

Schrauben Sie eine Holzschaube (4 mm Durchmesser, nicht mitgeliefert) in die Platte.
2 Schrauben Sie eine Maschinenschraube (M4× 16 - nicht mitgeliefert) in das Schraubenloch des Fernsehständers.
3 Verbinden Sie die Holzschaube und die Maschinenschraube mit einem starken Seil (nicht mitgeliefert).

Schritt 4: AnschlieBen von Fernsehgerat und Player

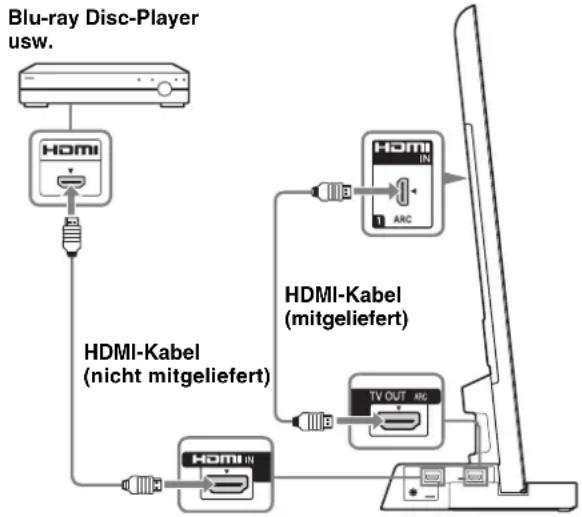

Verbinden Sie ein Fernsehgerät mit HDMI-Buchse über ein HDMI-Kabel mit dem Fernsehstandner.

Wenn Sie Komponenten, die mit Sony „BRAVIA“ Sync kompatibel sind, über HDMI-Kabel anschlieben, kann die Bedienung vereinfacht werden, indem Sie die Steuerung für HDMI für das Fernsehgerät einrichten.

￥

• Der Fernsehsteller ist mit der ARC-Funktion (Audio Return Channel) kompatibel. Wenn Sie den Fernsehsteller über ein HDMI-Kabel an die HDMI-Buchse eines ARC-kompatiblen Fernsehgeräts anschließen, müssen Sie das Fernsehgeber nicht über das optische Digitalkabel mit dem Fernsehsteller verbinden.

• Sie finden die Buchstaben „ARC“...,neben der HDMI-Buchse des Fernsehgeräts, wenn es mit der ARC-Funktion kompatibel ist. Wenn die HDMI-Eingangsbuchsc nicht mit der ARC-Funktion kompatibel ist, können Sie die ARC-Funktion nicht nutzen, auch wenn Sie ein HDMI-Kabel an die Buchse anschließen.
  Die ARC-Funktion ist nur verfügbar, wenn die Steuerung fur HDMI eingeschaltet ist.

• Auch bei ausgeschaltetem Fernsehsteller (aktiver Bereitschaftsmodus) werden HDMI-Signale von der angeschlossenen Komponente über die HDMI-Verbindung an das Fernsehgerät übertragen. Daher konnen Bild und Ton der Komponente auch in thisem Fall am Fernsehgerät wiedergegeben werden.

Hinweise zu HDMI-Verbindungen

• Verwenden Sie ein High-Speed-HDMI-Kabel. Wenn Sie ein Standard-HDMI-Kabel verwenden, werden 1080p-, Deep Colour- oder 3D-Bilder möglicherweise nicht ordnungsgemäß wiedergegeben.

• Es empflicht sich, ein zertifiziertes HDMI-Kabel zu verwenden.

• Überprüfen Sie die Konfiguration der angeschlossenen Komponente, wenn das Bild einer über HDMI-Kabel angeschlossenen Komponente schlecht ist oder kein Ton ausgegeben wird.

• Je nach angeschlossener Komponente sind die über eine HDMI-Buchse übertragenen Audiosignale (Abtastfrequenz, Bitlänge usw.) möglicherweise eingeschränkt.
• Es kann zu Tonaussetzernkommen, wenn die Abtastfrequenz oder die Anzahl der Kanale der von der Wiedergabekomponente ausgegebenen Audiosignale wechselt.
• Wenn die angeschlossene Komponente die Urheberrechtsschutztechnologie HDCP nicht unterstützt, sind Bild und/oder Ton von der Buchse HDMI TV OUT möglicherweise verzerrt oder werden gar nicht ausgegeben. Überprüfen Sie in thisem Fall die Spezifikationen der angeschlossenen Komponente.
  Die Verwendung eines HDMI-DVI-Adapterkabels ist nicht empfehlenswert.
• Dieses System unterstützt Deep Colour-, „x.v.Colour“- und 3D-Übertragungen.

Schritt 5: Anschlieben des Netzkabels

SchlieBen Sie das Fernsehgerät und alle anderen Komponenten an den Fernsehänder an, bevor Sie das Netzkabel des Fernsehänders an eine Netzsteckdose anschlieben.

• Schlieben Sie den Fernsehsteller an eine leicht zugängliche Netzsteckdose an. Sollen an dem Fernsehsteller irgendwelche Störungen auftreten, zieren Sie sofort den Netzstecker aus der Netzsteckdose.

Schritt 6: Vornehmen der Einstellungen für das Fernsehgerät

1 Setzen Sie die Funktion „Steuerung für HDMI" auf „Ein". Drücken Sie die Taste HOME auf der Fernbedienung des Fernschgeräts und wahlen Sie folgende Menuoptionen: Einstellungen > Xterne Eingänge> HDMI-Grundeinstellungen > Steuerung für HDMI > Ein
2 Setzen Sie die Option „Lautsprecher“ auf „Audiosystem“. Drücken Sie die Taste HOME auf der Fernbedienung des Fernsehgeräts und wahren Sie folgende Menuoptionen: Einstellungen > Ton > Lautsprecher > Audiosystem

• Wenn Sie die Einstellungen unter 1 und 2 vorgenommen haben, leuchtet die Anzeige (Ein) grün.

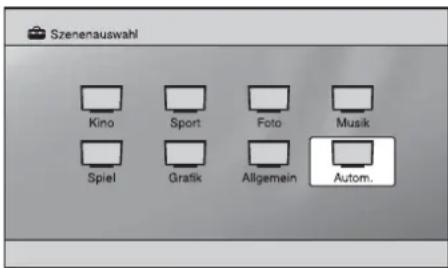

Szenenauswahlmodus

Dieser Fernsehsteller wird automatisch mit den Klangeinstellungen des Fernsehgerats synchronisiert und unterstützt die Szenenaussahlfunktion, so dass Sie für ausgewählte Szenen den gewünschten Klang auswahlen konnen.

Ändern Sie die Klangeinstellungen am Fernsehgerät, wenn Sie den Klang ändern möchten.

Nehmen Sie am Fernsehgerät die folgenden Einstellungen vor, bevor Sie diesen Modus verwenden.

Störungsbehebung

Anzeigen

Ton

Esistkein Tonzuhören:

• Überprüfen Sie, ob das HDMI-Kabel richtig angeschlossen ist.
• Überprüfen Sie die Einstellung von „Steuerung für HDMI" und „Audiosystem" in Schritt 6 (Seite 11). Gebrauch von Kopfhörern:
• Setzen Sie die Option „Lautsprecher“ nicht auf „Audiosystem“, sondern auf „TV-Lautsprecher“.
• Gebrauch von Zweiton bei digitalen Fernsehsendungen:
• Je nach Sendung lässt sich der Ton nicht umschalten. Ändern Sie die Einstellung für „Optischer Ausgang" am Fernschgerät von „Autom." in „PCM".

Gebrauch eines externen Geräts für Zweiton:

• Wenn sich der Ton nicht umschalten{lasset, stellen Sie die Audioausgabe am externen auf PCM ein.

Anzeige

Das Fernsehgerät ist eingeschaltet, aber die Anzeige

1 (Ein) am Fernsehsteller leuchtet nicht auf:

• Überprüfen Sie, ob das Netzkabel usw. richtig angeschlossen ist.
  Wenden Sie sich an den Kundendienst.

Die Anzeige (Ein) blinkt rot:

• An dem Produkt ist möglicherweise eine Fehlfunktion aufgetreten. Notieren Sie, wie oft die LED blinkt, und wenden Sie sich an den Sony-Kundendienst.

Anzeige I (Ein)

Leuchtet folgendermaBen:

Grün: Der Fernsehsteller ist eingeschaltet.
(„Lautsprecher“ ist auf „Audiosystem“ eingestellt.)

Aus: Der Fernsehsteller befindet sich im Bereitschaftsmodus oder ist ausgeschaltet.

Audioformatanzeigen

Leuchten je nach dem Audioformat der Signale, die am Fernsehsteller eingespeist werden.

D: Dolby Digital
DTS
PLII: Dolby Pro Logic II

Technische Daten

		SU-B550S	SU-B460S	SU-B400S
Abmessungen:cm	A	8,1 9,3	10
	B	20 17,2	16,1
	C	127,6	108,3	94,4
	D	79,3 68,4	60,6
	E	28,1 26,5	26,1
Ständergewicht:		5,8 kg	5,4 kg	5,1 kg

Verträker

Nennleistungsabgabe

Vorderer Lautsprecher: 10W+ 10 W (pro Kanal), 12 Ohm, 1 kHz, THD wereniger als 1% Tiefsttonlautsprecher: 20W,6Ohm 100Hz ,THD wereniger als 1%

HDMI-System

Anschluss HDMTm-Anschluss

Videoeingange/ 640× 480p@60Hz

-ausgangene 720× 480p@ 59,94/60 Hz

1280× 720p@59,94 / 60Hz

1920× 1080i@ 59,94/60 Hz

1920× 1080p@ 59,94/60 Hz

720× 576p@50Hz

1280× 720p@50Hz

1920× 1080i@50Hz

1920× 1080p@50Hz

1920× 1080p@24Hz

Deep Colour: 30 Bit/36 Bit

Videoeingange/ 1280× 720p@ 59,94/60 Hz

-ausgange (3D) Bilder fur linkes und rechts Auge in einem Vollbild

1920× 1080i@ 59,94/60 Hz

Bilder fur linkes und rechts Auge in einem Vollbild

1920× 1080i@ 59,94/60 Hz

Stereobilder nebeneinander in einem

Videobild (halb)

1920× 1080p@ 59,94/60 Hz

Stereobilder nebeneinander in einem Videobild (halb)

1280× 720p@50Hz

Bilder fur linkes und rechts Auge in einem Vollbild

1920× 1080i@50Hz

Bilder fur linkes und rechts Auge in einem Vollbild

1920× 1080i@50Hz

Stereobilder nebeneinander in einem Videobild (halb)

1920× 1080p@50Hz

Stereobildnerbebeneinander in einem Videobild (halb)

1920× 1080p@24Hz

Bilder fur linkes und rechts Auge in einem Vollbild

Deep Colour: 30 Bit/36 Bit

Audiocingange Lineares PCM mit 7.1 Kanalen/

Dolby Digital/DTS

Lautsprecher

Vordere Laatsprechereinheit

Lautsprechersystem 2-Wege-Bassreflexsystem, 3 Treiber

Lautsprechereinheit Tieftoner: 30 × 82 ~mm (Konus) × 2

Hochtöner: 14 mm (Kalotte)

Tiefstlonlautsprecher-Einheit

Lautsprechersystem Tiefstonlautsprecher,

Bassreflexsystem

Lautsprachereinheit 70mm (Konus)

Allgemeines

Betriebsspannung 100 - 240 V, 50/60 Hz

Energieverbrauch

Eingeschaltet: 12 W

Bereitschaft: 0,7 W

Energieverbrauch im Bereitschaftsmodus: 0,7 W
- In bestimmten Leiterplatten werden keine halogenierten Flammschutzmittel verwendet.
- Der Verändererblock erzielt dank des digitalen S-Master-Veränderers eine Leistungseffizienz von über 85% .

Änderungen, die dem technischen Fortschnitt dienen, bleiben vorbehalten.

Veiligheid

• Endast für modellen SU-B550S.

WARNING!

Diskant: 14mm kontyp

Subwoofer-enhet

Högtalarsystem Subwoofer, Basreflextyp

Högtalarenhet 70 mm kontyp

Allmänt

Stromforsorjning 100 - 240V 50 / 60Hz

Strömforbrukning

Pa: 12 W

Standby: 0,7 W

Diskanttikaiutin: 14mm

kalottityppinen

Subwoofer-yksikkö

Kaiutinjärestelma Subwoofer, bassorefteksikotelo

Skyv den medfolgende festebraketen oppover for a feste den.

4 Montere TV-en på TV-stativet.

TV-en installeres ved a plassere den i sporet pa TVstativet.

Pilen peker mot fronten pa TV-stativet.

5 Fest TV-en og TV-stativet med detre festeskruene for TVstativbraketten (PSW5 × 16)svart (medfolger).

Festeskrue for TV-stativbraket (PSW5 × 16) svart

6 Fest bakdekselet til TV-stativet. (Kun for modellen SU-B550S)

Bakdeksel

Diskant: 14mm dome-type

Subwoofer-enhet

Hoyttalersystem Subwoofer, bassreflekstype

Hoyttalerenhet 70mm cone-type

Generelt

Strømkrav 100 - 240 V, 50/60 Hz

Strømforbruk

Pa: 12 W

Hvilemodus: 0,7 W

könicky typ × 2

Vyskovy reproduktor: 14mm

klenuty typ

Jednotka subwooferu

Systém reproduktoru

Subwoofer, typ Bass reflex
