MANUALE UTENTE SUB400S SONY

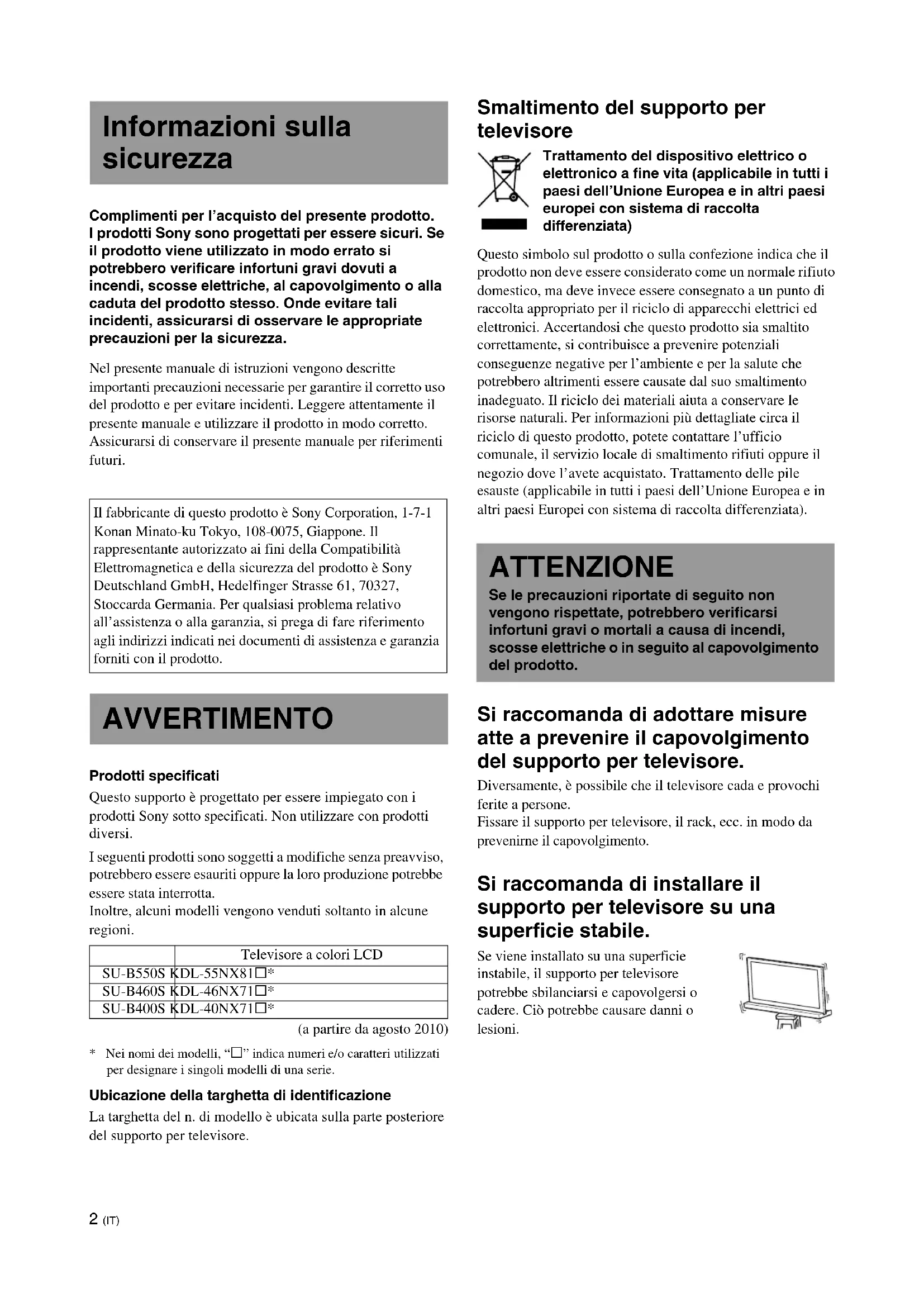

Informazioni sulla sicurezza

Complimenti per l'acquisto del presente prodotto. I prodotti Sony sono progettati per essere sicuri. Se il prodotto viene utilizzato in modo errato si potrebbero verificare infortuni gravi dovuti a incendi, scosse elettriche, al capovolgimento o alla caduta del prodotto stesso. Onde evitare tali incidenti, assicurarsi di osservare le appropriate precauzioni per la sicurezza.

Nel presente manuale di istruzioni vengono descritte importanti precauzioni necessarie per garantire il corretto uso del prodotto e per evitare incidenti. Leggere attendamente il presente manuale e utilizzare il prodotto in modo corretto. Assicurarsi di conservare il presente manuale per riferimenti futuri.

Il fabbricante di quello prodotto è Sony Corporation, 1-7-1
Konan Minato-ku Tokyo, 108-0075, Giappone. Il rappresentante autorizzato ai fini della Compatibilità Elettromagnetica e della sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327, Stoccarda Germania. Per qualsiasi problema relativo all'assistenza o alla garanzia, si prega di fare riferimentoagli indirizzi significati nei documenti di assistenza e garanzia forniti con il prodotto.

AVVERTIMENTO

Prodotti specificati

Questo supporto è progettato per essere impiegato con i prodotti Sony fatto specificati. Non utilizzato con prodotti diversi.

I seguenti prodotti sono soggetti a modifiche perché preavviso, potrebbero essere asauriti oppure la loro produzione potrebbe nelle stata interrotta.

Inoltre, alcuni modelli vengono venduti soltanto in alcune regioni.

	Televisore a colori LCD
SU-B550S KDL-55NX81☐*
SU-B460S KDL-46NX71☐*
SU-B400S KDL-40NX71☐*

(a partire da agosto 2010)
* Nei nomi dei modelli, “□” indica numero c/o caratteri utilizzati per designare i singoli modelli di unaserie.

Ubicazione della targhetta di identificazione

La targhetto del n. di modello è ubicata sulla parte posteriore del supporto per tevisore.

Smaltimento del supporto per tevisore

Trattamento del dispositivo elettrico o elettronico a fine vita (applicable in tutti i paesi dell'Unione Europea e in altri paesi europei conistema di raccolta differenziata)

Questo significato sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiutto domestico, ma deve inceve essere consegnato a un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Accertandosi che questo prodotto sia smaltito correttamente, si contribuisce a prevenir potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadequato. Il riciclo dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclo di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato. Trattamento delle pila esauste (applicable in tutti i paesi dell'Unione Europea e in altri paesi Europei consystema di raccolta differenziate).

ATTENZIONE

Se le precauzioni riportate di seguito non vengono rispetto, potrebbero verificarsi infortuni gravi o mortali a causa di incendi, scosse elettriche o in seguito al capovolgimento del prodotto.

Si raccomanda di adottare misure\ atte a prevenire il capovolgimento\ del supporto per tevisore.

Diversamente, è possibile che il tevisore cada e provochi ferite a persona.

Fissare il supporto per teilevisore, il rack, ecc. in modo da prevenirne il capovolgimento.

Si raccomanda di installare il supporto per tevisore su una superficie stabile.

Se viene installato su una superficie instabile, il supporto per teilevisore potrebbe sbilanciarsi e capovolgersi o cadere. Ciò potrebbe causare danni o lesioni.

Non appoggiarsi né aggravarsi al teilevisore quando è installato sul supporto per teilevisore.

Il supporto per teilevisore potrebbe capovolgersi, oppure il teilevisore potrebbe cadere provocando infortuni gravi o mortali.

Non ostruire la presa di ventilazione del teilevisore.

Le prese di ventilazione nel teilevisore sono necessarie per garantire il funzionamento affidabile del teilevisore e proteggerlo dal surriscaldamento.

Non ostruire né coprir le prese di ventilazione con un panno o altri materiali.
- Evitare in qualsiasi circostanza di far cadere liquidi od oggetti solidi nelle prese di ventilazione.

Non posizionare oggetti pieni di liquidi, come ad esempio un vaso o una pianta in vaso, sul tevisore.

Non utilizzato un tevisore alimentato alla linea elettrica vicino all'acqua; ad esempio, vicino a una vasca da bagno, un lavabo, un lavandino, una vasca per lavare i panni, una cantina umida o vicino a una piscina eosi via.

Non installare il tevisore in luoghi soggetti a temperature estreme, come ad esempio la luce diretta del sole, vicino a un radiatore o a un impianto di ventilazione ad aria calda.

In tali condizioni, il tevisore potrebbe surriscaldarsi con la possibilità di deformazione dell'involucro e/o di malfunzionamenti del tevisore stesso.

Non installare il tevisore in un luogo esposto direttamente a un impianto di condizionamento dell'aria.

L'umidità potrebbe condensare all'interno e causare malfunzionamenti del teilevisore.

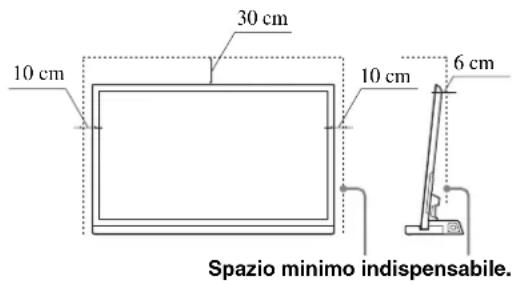

Lasciare uno spazio adeguato intorno al teilevisore per garantire una circolazione dell'aria appropriata.

Lasciare uno spazio adeguato intorno al tevisore come indicate di seguito.

Cavo di alimentazione CA

• Utilizzare soltanto i cavi di alimentazione CA Sony in dotazione e non quelli di altri marchi.

• Durante l'installazione del teilevisore sul supporto per teilevisore, prestare attenzione affinché il cavo di alimentazione CA o il cavo di collegamento non rimangano incastrati. Se il cavo di alimentazione CA o il cavo di collegamento vengono danneggiati, si potrebbero verificare incendi o scosse elettriche.

• Fare attentzione a non calpestare il cavo di alimentazione CA o il cavo di collegamento nelle si trasporta il supporto per teilevisore. Il cavo di alimentazione CA o il cavo di collegamento potrebbero venire danneggiati e si potrebbero verificare i elettriche.

• Se si inciampa sul cavo di alimentazione CA o il cavo di collegamento, il supporto per tevisore potrebbe capovolgersi provocando infortuni.
• Lo scollegamento del cavo di alimentazione CA alla presa a muro consentire di eliminare l'alimentazione dal supporto per teilevisore.

NOTA SULL'ADATTATORE DI ALIMENTAZIONE

Avertenza

Per ridurre il rischio di incendi o di scosse elettriche, non esporre l'apparecchio a pioggia o umilità.

Per evitare il rischio di incendi o scosse elettriche, non collocare sull'apparecchio oggetti contenti liquidi, ad esempio vasi o simili.

Evitare di installare l'apparecchio in spazi limitati, ad esempio su una libreria o luoghi simili.

• Accertarsi che la presa di rette via installata vicino all'apparecchio e sua lavorante accessibile.
• Accertarsi di utilizzare l'adattatore e il cavo di alimentazione in dotazione.
• Non utilizzato un adattatore di alimentazione diverso. Potrebbe provocare un malfunzionamento.
• Collegare l'adattatore di alimentazione ad una presa di rete lavoramente accessibile.
  Non avvolgere il cavo di alimentazione attorno all'adattatore. L'animal potrebbe spezzarsi e/o provocare anomalie di funzionamento al teilevisore.
• Non toccare l'adattatore di alimentazione con le mani bagnate.
• Qualora si noti un'anomalia nell'adattatore di alimentazione, scollegarlo immediatamente alla presa di rete.
• Anche se l'apparecchio è stato spento, quello non è scollegato alla rete elettrica finché rimane collegato alla presa di rete.

AVVERTIMENTO

In caso di inosservanza delle seguenti precauzioni, potrebbero verificarsi ferite o danni a oggetti.

Non installare apparetti diversi dal prodotto specificato.

Questo supporto per teilevisore è progettato per essere impiegato esclusivamente con i prodotti sotto specificati. Se si installano apparentchi diversi da quelli specificati, è possibile che cadano o si rompano e provochino infortuni. Salvo diversamente specificato, le illustrazioni riportate nel presente manuale si riferiscono ai modelli KDL-46NX71.

Si raccomanda di fissare il teilevisore.

Fissare il tevisore al supporto per tevisore utilizzato le viti fornite. Se il tevisore non viene installato in modo sicuro, potrebbe cadere, oppure il supporto per tevisore potrebbe capovolgersi provocando infortuni.

Notasull'installazione

Installare il supporto per tevisore su un pavimento solido e piano. Il supporto per tevisore non deve essere installato in posizione inclinata. A quello scopo, osservare le seguenti precauzioni.

Se il supporto per teilevisore deve essere installato su una superficie non rigida, come un tappeto, collocarepreventivamente una davola di appoggio nella posizione prescelta.

• Non installare il supporto per teilevisore in luoghi irraggiati alla luce diretta del sole o vicino a una fonte di calore.
• Non installare il supporto per teilevisore in un luogo molto caldo o umido, o all'esterno.

Note sull'utilizzo

Pulizia

Per eliminare lo sporco ostinato, strofinare con un panno leggermente inumidito con sapone neutro. Si raccomanda di asciugare successivamente l'area interessata con un panno morbido asciutto. Non utilizzato prodotti chimici, quali ad esempio solventi o benzina, in quanto potrebbero danneggiare il rivestimento superficiale del supporto per tevisore.

Assicurarsi che l'installazione venga eseguita da due o più personne.

Assicurarsi che l'installazione del teilevisore sul supporto per teilevisore venga eseguita da due o più personne. Se si tenta di eseguire l'installazione da soli, si potrebbero verificare incidenti o lesioni.

Non apportare modifiche al supporto per tevisore.

In caso contrario, potrebbe cadere e provocare lesioni.

Si raccomanda di installare correttamente il tevisore attenuendosi alle istruzioni.

Serrare accuramente le viti. Se non viene installato in modo sicuro, il teilevisore potrebbe cadere provocando lesioni.

Fare attenzione a non feriri se le mani o le dita durante il montaggio.

• Non spostare il supporto per tevisore afferrandolo per il montante.
• Durante l'installazione del teilevisore,fare attenzione a non ferirsi le dità o le mani.

PRECAUZIONI

Informazioni sulle sorgenti di alimentazione

• Sc non si utilizza il supporto per tevisore per molto tempo, accertarsi di scollegare il supporto per tevisore alla presa a muro. Per scollegare il cavo di alimentazione CA, afferrare la spina, non tirare mai il cavo.
• Il cavo di alimentazione CA deve essere modificato sostanto presso un centro di assistenza qualificato.

Informazioni sul funzionamento

Prima di collegare altri componenti, accertarsi di spegnere e scollegare il supporto per teilevisore.

Copyright

Il presente supporto per teilevisore incorpora Dolby Digital, Pro Logic Surround e DTS** Digital Surround System.

• Prodotto su licenza di Dolby Laboratories.
  Dolby, Pro Logic e il simbolo della dopbia D sono marchi di fabbrica di Dolby Laboratories.
  ** Prodotto su licenza in conformità con il brevetto USA n.: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.487.535, nonché altri brevetti rilasciate e in attesa di rilascio negli Stati Uniti e nel mondo. DTS e il Simbolo sono marchi di fabbrica registrati e i loghi DTS Digital Surround e DTS sono marchi di fabbrica di DTS, Inc. Il prodotto comprende il software. © DTS, Inc. Tutti i diritti riservati.

Questo supporto per teilevisore incorpora la technologia High-Definition Multimedia Interface (HDMI™).

HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi di fabbrica registrati di HDMI Licensing LLC negli Stati Uniti e in altri paesi.

"BRAVIA" è un marchio di Sony Corporation.

Notasull'estrazione del supporto per teilevisore dall'imballo

Afferrare saldamente il supporto per teilevisore e maneggiarlo con attenzione.

Punto 1: verifica dei componenti

Decidere la posizione di installazione e appoggiare a terra il supporto per tevisore prima di installare il tevisore.

Il teilevisore è pesante, pertanto si consiglia di stabilire preventivamente la posizione di installment, e di assemblare il supporto per teilevisore in loco.

Consultare le istruzioni per l'uso in dotazione con il tevisore per informazioni sulla procedura di rimozione del supporto da ravolo dal tevisore.

Nome Quantità
Supporto	1
Coperchio posteriore*	2
Giunto	1
Vite di fissaggio del montante del supporto per tevisore (PSW5 × 16) nera (× 3)	6
Vite del giunto (PSW5 × 16) nera (× 3)
Adattatore CA
Cavo di alimentazione CA
Cavo HDMI ad alta velocità 1
Fermacavi	1
Manuale di istruzioni 1
Scheda della garanzia

• Solo per il modello SU-B550S.

ATTENZIONE

Se il cavo di alimentazione CA rimane incastratoizzato o tra i componenti dell'apparecchiatura, si potrebbero verificare cortocircuiti o scosso elettriche. Se si inciampa sul cavo di alimentazione CA o il cavo di collegamento, il supporto per tevisore potrebbe capovolgersi provocando infortuni.

Punto 2: installazione del teilevisore

Prima del montaggio

• Prima di procedere con il montaggio, procurarsi un cacciavite a stella adatto alle viti.
• Se si utilizes un cacciavite elettrico, la coppiava deve essere pari a circa 1,5 N·m {15 kgf·cm}.

1 Per spostare il teilevisore, mantenerlo fermo nel punto specificato.

Si raccomanda di sorreggere il tevisore come migliorato in figura:

• Per trasportare il teilevisore con le mani, sorreggerlo come mostrato in figura. Non esercitare pressioni sullo schermo LCD e sul telaio circostante.

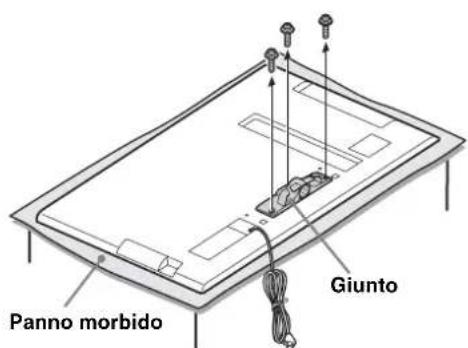

2 Rimuovere le viti dal giunto nella parte posteriori del teilevisore.

Far scorrere il giunto verso il basso per rimuoverlo.

• Accertarsi di conservare le viti rimosse.
• Quando si rimuove il supporto da cavolo dal display, posizionare quest'ultimo con la superficie rivolta verso il basso su un piano di lavoro stabile più grande del display.
• Onde evitare che la superficie del display LCD venga danneggiata, accertarsi di posizionare un panno morbido sul piano di lavoro.

AVERTIMENO

• In caso di pressione o urto della superficie del display, il display LCD potrebbe rompersi o danneggiarsi.
• Posizione are il display, con la superficie rivolta verso il basso, su una superficie pianeta e stabile con il supporto da tavolo che sporge dal bordo della superficie.

Se si posizione la superficie del display e la base del supporto da ravolo sulla stessa superficie, si creerà una condizione di lavoro instabile che potrebbe danneggiare il display.

3

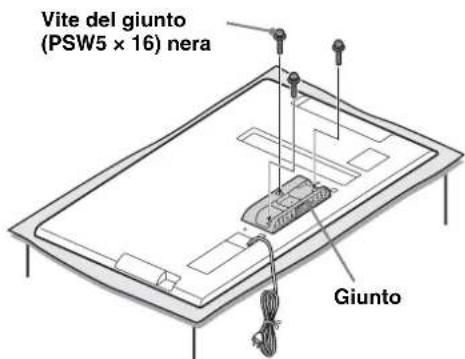

Fissare il giunto in dotazione alla parte posteriore del teilevisore con le tre viti (PSW5 × 16) nere (in dotazione).

Far scorrere il giunto in dotazione sono a che non sare fissato.

4

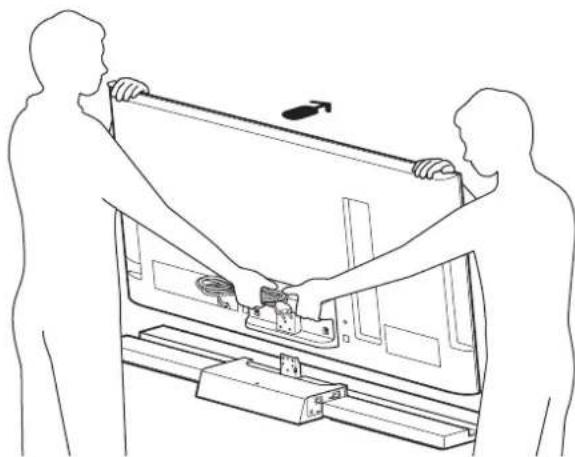

Installare il tevisore sul supporto per tevisore.

Installare il teilevisore posizionandolo nella fessura del supporto per teilevisore.

La freccia indica la parte anteriore del supporto per tevisore.

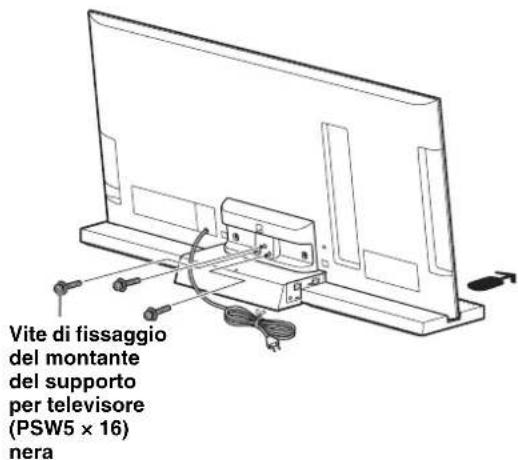

5 Fissare il tevisore e il supporto per tevisore con le tre viti di fissaggio del montante del supporto per tevisore (PSW5 × 16) nere (in dotazione).

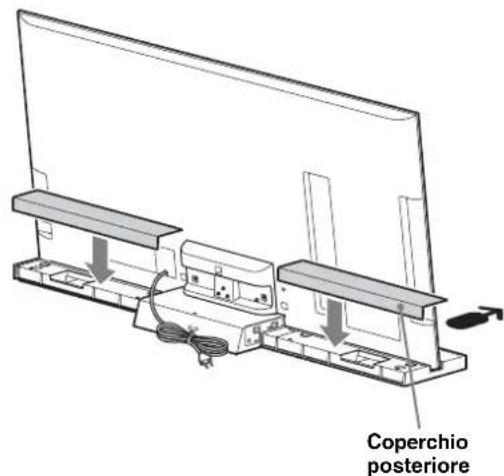

6 Installare il coperchio posteriore sul supporto per tevisore. (Solo per il modello SU-B550S)

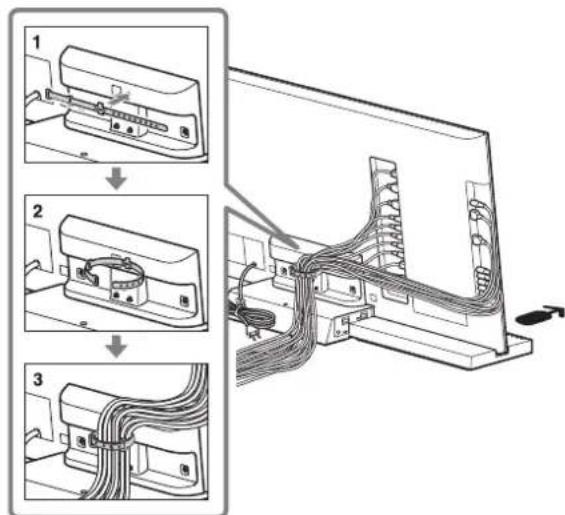

7 Raggruppamento dei cavi.

Non raggruppare il cavo di alimentazione CA dello stesso fascio degli altri cavi.

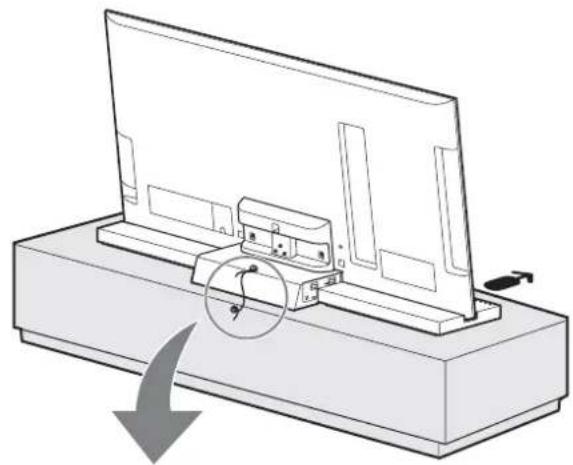

Punto 3: misure di sicurezza per evitare il capovolgimento

ATTENZIONE

Si raccomanda di adottare misure ante a prevenire il capovolgimento del supporto per tevisore, onde evitare possibili infortuni e danni.

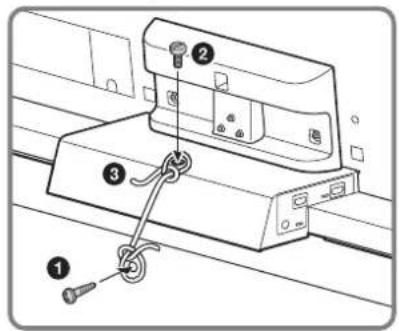

Installare una vite da legno (4 mm di diametro, non in dotazione) nel pannello.
2 Inserire una vite da ferro (M4× 16 non in dotazione) nell'apposto foro del supporto per teilevisore.
Legare tra loro la vite da legno e la vite da ferro con una corda robusta (non in dotazione).

Punto 4: Collegamento del teilevisore e dellettore

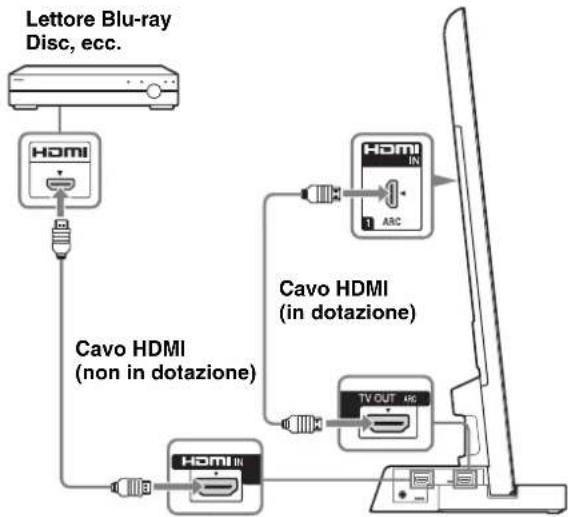

Collegare il tevisore con una presa HDMI al supporto per tevisore utilizzato un cavo HDMI.

Se si collegano componenti compatibili con Sony "BRAVIA" Sync utilizzato cavi HDMI, il funzionamento risultata amplificato nel momento in cui si imposta la funzione Controllo per HDMI per il teilevisore.

• Il supporto per teilevisore è compatibile con la funzione Audio Return Channel (ARC). Se si collega il supporto per teilevisore alla presa HDMI del teilevisore compatibile con ARCtramite un cavo HDMI,non è necessario collegare il teilevisore al supporto per teilevisore con il cavo ottico digitale.
• Se la presa HDMI del teilevisore è compatibile con la funzione ARC, accanto adessa è visible l'indicazione "ARC". Anche se si collega un cavo HDMI alla presa, sc la presa di ingressso HDMI non è compatible con la funzione ARC, non è possibile utilizzare la funzione ARC.
• La funzione ARC è disponibile solo se la funzione Controllo per HDMI è attivata.

• Anche sc il supporto per teilevisore è spento (modo standby attivo), il segnale HDMI verrà inviato dal componente collegato al teilevisore tramite il collegamento HDMI. è possibile visualizzare le immagini e ascoltare l'audio del componente sul teilevisore.

Note sui collegamenti HDMI

• Utilizzare un cavo HDMI ad alta velocità. Se si utilizes un cavo Standard HDMI, le immagini 1080p, Deep Colour o 3D potrebbero non essere visualizzate correttamente.

• Si consiglia l'uso di un cavo HDMI certificato.

• Verificare le impostazioni del componente Collegato se l'imagine è di qualità scadente o se un componente Collegatotramite cavo HDMI non emette suoni.

• I segnali audio (frequenza di campionamento, lunghezza in bit, ecc.) trasmessi da una presa HDMI possono essere eliminati dal componente collegato.
  L'audio più interrompersi se vengono cambiati la frequenza di campionamento o il numero di canali dei segnali di uscita audio dal componente di riproduzione.
• Se il componente collegato non è compatible con la technologia di protezione del copyright (HDCP), l'imagine e/o l'audio emessi alla presa HDMI TV OUT potrebbero risultare distorti o assenti. In quello caso, verificare leATTERISTiche tecniche del componente collegato.
  L'uso di un cavo di conversione HDMI-DVI non è consigliato.
• Questoistema supporta la trasmissione Deep Colour, "x.v.Color", e 3D.

Punto 5: collegamento del cavo di alimentazione CA

Prima di collegare il cavo di alimentazione CA del supporto per tevisore a una presa a muro, collegare tutti gli altri componenti e il tevisore al supporto per tevisore.

• Collegare il supporto per tevisore a una presa CA lavoramente accessibile. Se si dovessero riscontrare anomalic nel supporto per tevisore, scollegare immediamente la spina di alimentazione alla presa CA.

Punto 6: Esecuzione delle impostazioni del teilevisore

Impostare la funzione "Controllo per HDMI" su "Si".

Premere il pulsante HOME sul telecomando del teilevisore e selezionare il menu come indicato di seguito:

Impostazioni > gressi Esterni >

Impostazione HDMI > Controllo per HDMI > Si

Impostare "Sistema Audio" nel menu "Altoparlanti".

Premere il pulsante HOME sul telecomando del teilevisore e selezionare il menu come indicato di seguito:

• Impostazioni > Suono > Altoparlanti > Sistema Audio

• Una volta completinge le impostazioni della procedura

1 c 2, l'indicatore | (accensionc/standby) si illumina in verde.

- Modo Sezione scenari

Questo supporto per tevisore è sincronizzato automaticamente con le impostazioni audio del tevisore ed è compatible con la funzione Sezione scene, in modo da consentire la scelta dell'audio preferito per la scene selezionata. Per modificare l'audio, modificare le impostazioni audio del tevisore.

Prima di utilizzare esta modalità, accertarsi di aver effettuato le seguenti impostazioni sul teilevisore.

Risoluzione dei problemi

Suono

Nessun audio:

• Verificare il collegamento del cavo HDMI.
• Controllare le impostazioni di "Controllo per HDMI" e "Sistema Audio" nel punto 6 (pagina 11). Uso con le cuffie:
• Impostare "Sistema Audio" su "Altoparlante TV" nell'impostazione "Altoparlanti".

Uso con audio doppio della trasmissione tevisiva digitale:

• A seconda della trasmissione, potrebbe non essere possibile commutare l'audio. Commutare l'impostazione "Uscita ottica" del teilevisore da "Auto" a "PCM".

Uso con dispositivo esterno per audio doppio:
- Se non è possible commutare l'audio, commutare l'impostazione uscita audio del dispositivo esterno per attivare PCM.

Indicator

Anche se il tevisore è acceso, l'indicatore

I (accensione) sul supporto per tevisore non si illumina:

• Verificare il collegamento del cavo dell'alimentazione CA e sono via.
• Consultare il servizio di assistenza clienti.

Indicatore (accensione) lampeggiante in rosso:

• Potrebbe essersi verificato un malfunzionamento del prodotto. Verificare quante volte lampeggia il LED e consultare il centro di assistenza Sony.

Indicatore

Indicatore I (accensione)

Si illumina come indicato di seguito:

Verde: il supporto per tevisore è acceso. (È impostato "Sistema Audio" per "Altoparlanti").

Spento: il supporto per tevisore è spento o in standby.

2Indicatori del formato audio

Si illuminano a seconda del fornato audio inviato al supporto per tevisore.

D: Dolby Digital
DTS
PLII: Dolby Pro Logic II

Caratteristiche tecniche

		SU-B550S	SU-B460S SU-B400S
Dimensioni:cm	A	8,1 9,3	10
	B	20 17,2	16,1
	C	127,6 10	8,3 94,4
	D	79,3	68,4
	E	28,1	26,5
Peso del supporto:		5,8 kg	5,4 kg

Amplificatore

Potenza di uscita nominale

Anteriore: 10W + 10W (per canale),

Unità diffusore anteriore

Sistema diffusori Bidirezionale a 3 unità, bass reflex

Unità diffusore Woofer: 30 × 82 ~mm tipo conico × 2

Tweeter: 14mm typo cupola

Unità subwoofer

Sistema diffusori Subwoofer, bass reflex

Unità diffusore 70~mm tipo conico

Informazioni generali

Requisiti di alimentazione

100 - 240V,50 / 60Hz

Consumo energetico

Acceso: 12 W

Standby: 0,7 W

• Consumo energetico in standby: 0,7 W
• In alcuni pannelli a circuiti stampati non vengono utilizzati i ritardanti di fiamma alogenati.
• Oltre 1.85% dell'efficienza energetica dell'amplificatore viene raggiunta tramite l'amplificatore completeness digitale, S-Master.

Le caratteristiche e specifiche sono soggette a modifiche,.
senza preavviso.

Om sakerhet
