SUB400S - Meble TV SONY - Bezpłatna instrukcja obsługi

Typ produktu	Meble TV z wbudowanym wzmacniaczem i głośnikami
Marka	Sony
Model	SUB400S (SU-B400S)
Wymiary (cm)	Wysokość: 10 cm, Szerokość: 94,4 cm, Głębokość: 60,6 cm, Podstawa: 16,1 cm
Waga	5,1 kg
Materiały	Metal i plastik (nie określono dokładnie)
Kolor	Czarny (typowy)
Zasilanie	100-240 V AC, 50/60 Hz
Pobór mocy (praca)	12 W
Pobór mocy (czuwanie)	0,7 W
Moc nominalna wzmacniacza	Przód: 2 × 10 W (12 omów, 1 kHz, THD < 1%); Subwoofer: 20 W (6 omów, 100 Hz, THD < 1%)
Typ wzmacniacza	Cyfrowy S-Master
Głośniki przednie	2-drożne bass-reflex, 3 głośniki: 2 niskotonowe 30×82 mm stożkowe, 1 wysokotonowy 14 mm kopułka
Subwoofer	Bass-reflex, głośnik 70 mm stożkowy
Obsługiwane formaty audio	Dolby Digital, DTS, Dolby Pro Logic II, PCM liniowy 7.1 kanałów
Łączność HDMI	1 wejście HDMI (zgodne z ARC), rozdzielczości 1080p, 3D, Deep Colour
Kompatybilne telewizory	Sony BRAVIA KDL-40NX71* (model SU-B400S) – sprawdź kompatybilność z innymi modelami
Instalacja	Wymaga 2 osób, montaż na podłodze na stabilnej powierzchni
Bezpieczeństwo	Uchwyt zabezpieczający przed przewróceniem (śruby i linka), nie opierać się na telewizorze
Konserwacja i czyszczenie	Miękka sucha szmatka, neutralne mydło w przypadku uporczywych plam, bez chemikaliów
Dołączone akcesoria	Kabel HDMI o wysokiej prędkości, przewód zasilający, zasilacz, śruby, uszczelka, uchwyt kabla, instrukcja obsługi
Gwarancja	Sprawdź dołączone dokumenty (nie określono w instrukcji)

Często zadawane pytania - SUB400S SONY

Jakie telewizory są kompatybilne z podstawą TV Sony SUB400S?

Model SUB400S (SU-B400S) jest przeznaczony do telewizorów Sony BRAVIA KDL-40NX71. Sprawdź kompatybilność z innymi modelami w instrukcji.

Jak zamontować telewizor na podstawie TV?

Instalację należy przeprowadzić co najmniej przez dwie osoby. Zdejmij podstawkę stołową telewizora, zamocuj dołączoną uszczelkę za pomocą 3 śrub, a następnie umieść telewizor w rowku podstawy i przymocuj go śrubami mocującymi słupka.

Jak zapobiec przewróceniu się podstawy TV?

Użyj dołączonego systemu zabezpieczającego przed przewróceniem: wkręć śrubę do drewna (nie dołączoną) w deskę, śrubę do metalu w otwór podstawy i połącz je wytrzymałą linką.

Jak czyścić podstawę TV Sony SUB400S?

Użyj miękkiej, suchej szmatki. W przypadku uporczywych plam lekko zwilż mydłem o neutralnym pH. Nigdy nie używaj rozcieńczalnika, benzyny ani innych chemikaliów.

Jakie kable są dołączone do podstawy TV?

Podstawa jest dostarczana z kablem HDMI o wysokiej prędkości, przewodem zasilającym AC, zasilaczem, śrubami, uszczelką i uchwytem kabla.

Jak podłączyć telewizor do podstawy TV?

Podłącz telewizor do gniazda HDMI podstawy za pomocą dołączonego kabla HDMI. Jeśli telewizor jest zgodny z ARC, włącz funkcję Sterowanie HDMI w ustawieniach telewizora.

Dlaczego wskaźnik zasilania miga na czerwono?

Czerwone miganie oznacza usterkę. Policz liczbę mignięć i skontaktuj się z obsługą klienta Sony.

Jaka jest moc wbudowanych głośników?

Głośniki przednie dostarczają 2 × 10 W (przy 12 omach), a subwoofer 20 W (przy 6 omach).

Czy mogę używać podstawy TV z telewizorem innej marki?

Nie, ta podstawa jest specjalnie zaprojektowana do telewizorów Sony wymienionych w instrukcji. Używanie z innymi markami może stwarzać ryzyko upadku lub uszkodzenia.

Jak włączyć dźwięk z podstawy TV?

W menu telewizora ustaw 'Sterowanie HDMI' na 'Tak' i 'Głośniki' na 'System audio'. Zielona dioda zaświeci się, gdy podstawa jest aktywna.

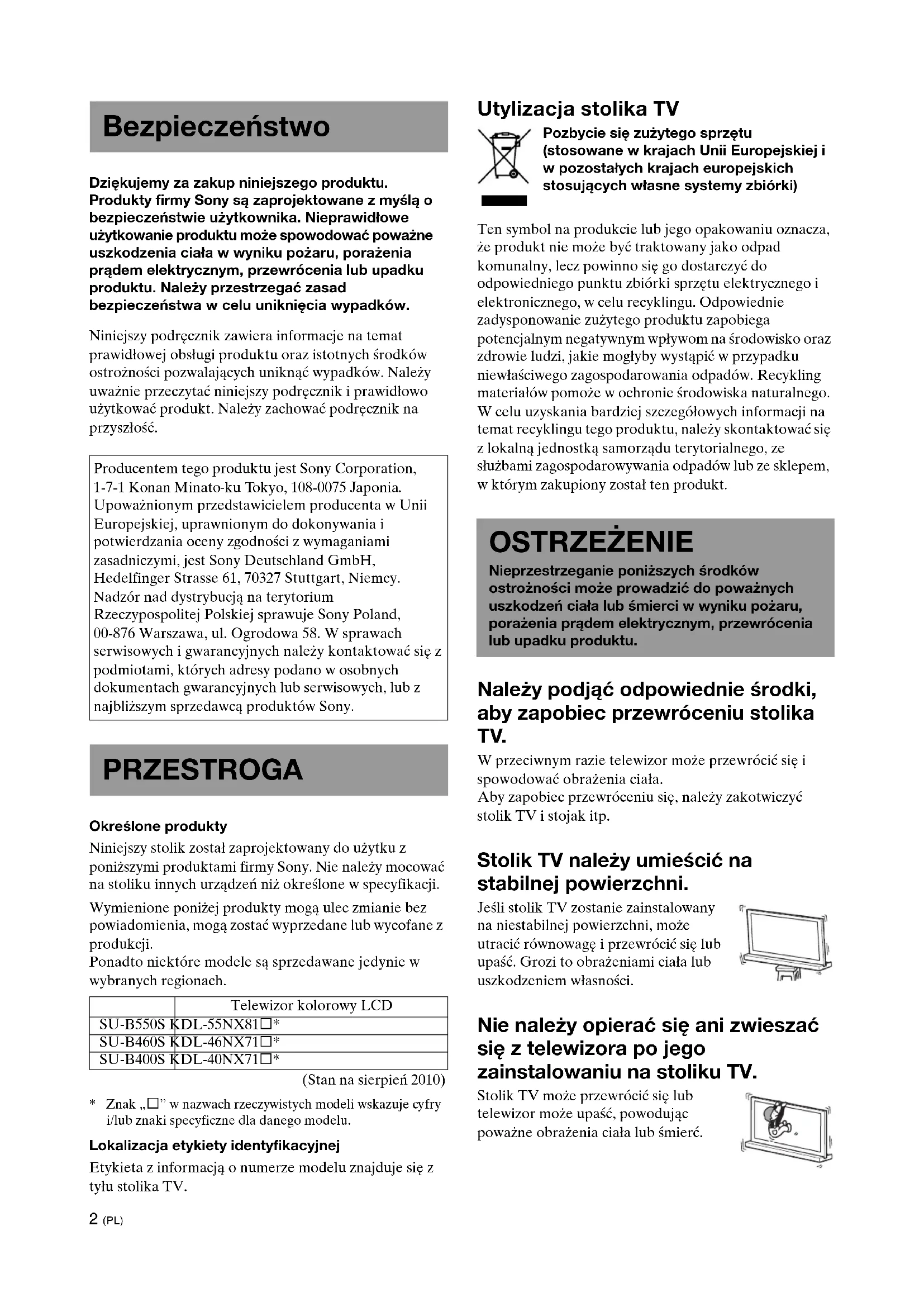

INSTRUKCJA OBSŁUGI SUB400S SONY

Dziękujemy za zakup niniejszego produktu. Produkty firmy Sony są zaprojektowane z myślą o bezpieczeństwie użytkownika. Nieprawidłowe użytkowanie produktu może spowodować poważne uszkodzenia ciała w wyniku pożaru, porażenia prądem elektrycznym, przewrócenia lub upadku produktu. Należy przestrzegać zasad bezpieczeństwa w celu uniknięcia wypadków.

Niniejszy podręcznik zawiera informacje na temat prawidłowej obsługi produktu oraz istotnych środków ostrożności pozwalających uniknąć wypadków. Należy uważnie przeczytać niniejszy podręcznik i prawidłowo użytkować produkt. Należy zachować podręcznik na przyszłość.

Producentem tego produktu jest Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonia. Upoważnionym przedstawicielem producenta w Unii Europejskiej, uprawnionym do dokonywania i potwierdzania oceny zgodności z wymaganiami zasadniczymi, jest Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Niemcy. Nadzór nad dystrybucją na terytorium Rzeczypospolitej Polskiej sprawuje Sony Poland, 00-876 Warszawa, ul. Ogrodowa 58. W sprawach serwisowych i gwarancyjnych należy kontaktować się z podmiotami, których adresy podano w osobnych dokumentach gwarancyjnych lub serwisowych, lub z najbliższym sprzedawcą produktów Sony.

PRZESTROGA

Określone produkty

Niniejszy stolik został zaprojektowany do użytku z poniższymi produktami firmy Sony. Nie należy mocować na stoliku innych urządzeń niż określone w specyfikacji.

Wymienione poniżej produkty mogą ulec zmianie bez powiadomienia, mogą zostać wyprzedane lub wycofane z produkcji.

Ponadto niektóre modele są sprzedawane jedynie w wybranych regionach.

	Telewizor kolorowy LCD
SU-B550S KDL-55NX81☐*
SU-B460S KDL-46NX71☐*
SU-B400S KDL-40NX71☐*

(Stan na sierpień 2010) * Znak „□" w nazwach rzeczywistych modeli wskazuje cyfry i/lub znaki specyficzne dla danego modelu.

Lokalizacja etykiety identyfikacyjnej

Etykieta z informacją o numerze modelu znajduje się z tyłu stolika TV.

Utylizacja stolika TV

Pozbycie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących własne systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego gospodarowania odpadami. Recykling materiałów pomoże w ochronie środowiska naturalnego. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, z zakładem zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

OSTRZEŻENIE

Nieprzestrzeganie poniższych środków ostrożności może doprowadzić do poważnych uszkodzeń lub śmierci w wyniku pożaru, porażenia prądem elektrycznym, przewrócenia lub upadku produktu.

Należy podjąć odpowiednie środki, aby zapobiec przewróceniu stolika TV.

W przeciwnym razie telewizor może przewrócić się i spowodować obrażenia ciała.

Aby zapobiec przewróceniu się, należy zakotwiczyć stolik TV i stojak itp.

Stolik TV należy umieścić na stabilnej powierzchni.

Jeśli stolik TV zostanie zainstalowany na niestabilnej powierzchni, może utracić równowagę i przewrócić się lub upaść. Grozi to obrażeniami ciała lub uszkodzeniem własności.

Nie należy opierać się ani zwieszać się z telewizora po jego zamontowaniu na stoliku TV.

Stolik TV może przewrócić się lub telewizor może upaść, powodując poważne obrażenia ciała lub śmierć.

Nie należy zakrywać otworów wentylacyjnych telewizora.

Otwory wentylacyjne telewizora są niezbędne, aby zapewnić niezawodną pracę odbiornika i chronić go przed przegrzaniem.

• Nie wolno blokować otworów wentylacyjnych, ani też zakrywać ich tkaninami lub innymi materiałami.
• Nie wolno pozwolić, aby do otworów wentylacyjnych dostały się płyny lub przedmioty.

Na telewizorze nie należy stawiać przedmiotów wypełnionych płynem, np. wazonów czy kwiatów doniczkowych.

Z zasilanego z sieci energetycznej telewizora nie należy korzystać w pobliżu wody, na przykład wanny, zlewu, pralki, w mokrej piwnicy lub obok basenu.

Telewizora nie należy umieszczać w miejscu wystawionym na wysokie temperatury, na przykład wystawionym na bezpośrednie działanie promieni słonecznych lub w pobliżu grzejnika.

W takich warunkach telewizor może się przegrzać, co może doprowadzić do deformacji obudowy i awarii.

Telewizora nie należy umieszczać w miejscu wystawionym na bezpośrednie działanie klimatyzacji.

Wewnątrz odbiornika może skroplić się wilgoć, co może spowodować uszkodzenie.

Dookoła telewizora należy zapewnić odpowiednią ilość miejsca, aby zapewnić prawidłowy obieg powietrza.

Dookoła telewizora należy zapewnić odpowiednią ilość miejsca, jak pokazano poniżej.

Dookoła odbiornika należy pozostawić co najmniej tyle miejsca.

Przewód zasilający

• Należy używać wyłącznie dołączonych przewodów zasilających firmy Sony, a nie przewodów innych marek.
• Podczas instalowania telewizora na stoliku TV należy uważać, by nie przytrzasnąć przewodu zasilającego lub przewodu łączącego. Uszkodzenie przewodu zasilającego lub przewodu łączącego może doprowadzić do pożaru lub porażenia prądem elektrycznym.
• Podczas przenoszenia stolika TV należy uważać, by nie nadepnąć na przewód zasilający lub przewód łączący. Może to spowodować uszkodzenie przewodu zasilającego lub przewodu łączącego, co może prowadzić do pożaru lub porażenia prądem elektrycznym.
• Potknięcie się o przewód zasilający lub przewód łączący grozi przewróceniem stolika TV i w konsekwencji obrażeniami ciała.
• Wyjęcie przewodu zasilającego z gniazda ściennego spowoduje całkowite odłączenie stolika TV od zasilania.

UWAGI DOTYCZĄCE ZASILACZA SIECIOWEGO

Ostrzeżenie

Aby ograniczyć niebezpieczeństwo pożaru lub porażenia prądem elektrycznym, nie należy narażać urządzenia na działanie deszczu lub wilgoci.

Aby zapobiec niebezpieczeństwu powstania pożaru lub porażenia prądem elektrycznym, na urządzeniu nie należy kłaść przedmiotów wypełnionych wodą, np. wazonów.

Urządzenia nie należy instalować w miejscach o ograniczonej przestrzeni, takich jak półki na książki itp.

Gniazdo zasilania powinno znajdować się w pobliżu urządzenia i być łatwo dostępne. - Należy używać dołączonego zasilacza sieciowego i przewodu zasilającego.

• Nie należy używać żadnych innych zasilaczy. Może to spowodować awarię.
• Zasilacz sieciowy należy podłączyć do łatwo dostępnego gniazda zasilania.
• Przewodu zasilającego nie wolno owijać dookoła zasilacza sieciowego. Przewód może ulec przecięciu lub spowodować niedziałanie telewizora.
• Zasilacza nie wolno dotykać mokrymi rękami.
• W razie zauważenia nieprawidłowej pracy zasilacz sieciowy należy natychmiast odłączyć od gniazda zasilania.
• Odbiornik pozostaje podłączony do źródła zasilania sieciowego, dopóki wtyczka przewodu zasilającego nie zostanie wyjęta z gniazda sieciowego, nawet jeśli sam odbiornik jest wyłączony.

PRZESTROGA

Nieprzestrzeganie poniższych zasad bezpieczeństwa może spowodować obrażenia ciała lub szkody materialne.

Nie należy instalować na stoliku innych urządzeń niż określone w specyfikacji.

Niniejszy stolik TV został zaprojektowany do użytku tylko z określonymi produktami. Instalacja urządzeń innych niż określone w specyfikacji może spowodować upadek i obrażenia ciała lub szkody materialne. Ilustracje użyte w tym podręczniku przedstawiają telewizor KDL-46NX71, chyba że stwierdzono inaczej.

Należy pamiętać o przymocowaniu telewizora.

Telewizor należy przymocować do stolika TV przy użyciu dostarczonych śrub. Jeśli telewizor nie zostanie zainstalowany bezpiecznie, może to spowodować przewrócenie się stolika TV i obrażenia ciała.

Uwagi dotyczące instalowania

Nie należy instalować stolika TV pod kątem lub na nachylonej powierzchni. Aby tego uniknąć, należy przestrzegać następujących zasad bezpieczeństwa. Jeśli stolik TV jest instalowany na miękkiej powierzchni, takiej jak mata lub dywan, należy najpierw umieścić płytę w wybranym miejscu.

• Stolika TV nie należy instalować w miejscu wystawionym na bezpośrednie działanie promieni słonecznych lub w pobliżu grzejnika.
• Stolika TV nie należy instalować w gorącym lub wilgotnym miejscu, ani na zewnątrz.

Uwaga dotycząca użycia

Czyszczenie

Aby zachować czystość stolika TV, należy od czasu do czasu przetrzeć go suchą, miękką ściereczką. Uporczywe zabrudzenia można usunąć, przecierając stolik ściereczką lekko zwilżoną wodą z delikatnym mydłem. Następnie należy wysuszyć odpowiednie miejsca suchą, miękką ściereczką. Nie należy używać środków chemicznych, takich jak rozpuszczalnik lub benzyna, ponieważ mogą one uszkodzić wykończenie stolika TV.

Prace instalacyjne powinny być przeprowadzane przez co najmniej dwie osoby.

Telewizor lub stolik TV powinien być instalowany przez co najmniej dwie osoby. Wykonywanie prac instalacyjnych przez tylko jedną osobę grozi wypadkiem lub obrażeniami.

Podstawy telewizora nie należy modyfikować.

Może ona przewrócić się i spowodować obrażenia ciała.

Telewizor należy przymocować bezpiecznie zgodnie z instrukcjami.

Odpowiednio dokręcić wkręty. Jeśli telewizor nie zostanie zainstalowany bezpiecznie, może to spowodować jego upadek i obrażenia ciała.

Należy uważać, aby nie zranić rąk lub palców podczas montażu.

• Stolika TV nie należy przenosić, przytrzymując go za kołnierz.
• Zachować ostrożność, aby przy instalowaniu telewizora nie skaleczyć sobie rąk lub palców.

ŚRODKI OSTROŻNOŚCI

Źródła zasilania

• Jeżeli stolik TV nie będzie używany przez dłuższy czas, należy odłączyć go od gniazda ściennego (sieci elektrycznej). Aby odłączyć przewód zasilający, należy pociągnąć za wtyczkę, a nie za przewód.
• Przewód zasilający może zostać wymieniony jedynie przez wykwalifikowany personel serwisu.

Eksploatacja

Przed podłączeniem innych komponentów należy wyłączyć stolik TV i odłączyć go od sieci.

Prawa autorskie

Stolik TV wykorzystuje systemy Dolby Digital, Pro Logic Surround oraz DTS * Digital Surround System.

• Wyprodukowano na licencji Dolby Laboratories. Dolby, Pro Logic i symbol podwójnego D są znakami towarowymi firmy Dolby Laboratories. ** Wyprodukowano na licencji obejmującej zarejestrowane w Stanach Zjednoczonych patenty o numerach: 5451942, 5956674, 5974380, 5978762, 6487535 oraz inne patenty zarejestrowane i zgłoszone w Stanach Zjednoczonych oraz międzynarodowe. DTS i Symbol są zarejestrowanymi znakami towarowymi, zaś logo DTS i DTS Digital Surround są znakami towarowymi firmy DTS, Inc. Produkt zawiera oprogramowanie. © DTS, Inc. Wszelkie prawa zastrzeżone.

W stoliku TV wykorzystano technologię High-Definition Multimedia Interface (HDMI™).

HDMI, logo HDMI oraz High-Definition Multimedia Interface są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy HDMI Licensing LLC w Stanach Zjednoczonych i innych krajach.

"BRAVIA" jest znakiem towarowym firmy Sony Corporation.

Digital Surround

S-Master Digital Amplifier

Uwaga dotycząca wyjmowania podstawy telewizora z kartonu

Należy zwrócić uwagę, aby podstawę telewizora chwytać mocno i obchodzić się z nią ostrożnie.

Krok 2: Instalowanie telewizora

Krok 1: Sprawdzenie części

Nazwa Ilość
Stolik
Ośłona tylna*	2
Łącznik
Wkręt mocujacy koñnierz stolika TV (PSW5 × 16) czarny (×3) Wkręt Łącznika (PSW5 × 16) czarny (×3)	6
Zasilacz sieciowy
Przewód zasilajczy
Kabel HDMI High Speed 1
Uchwyt kabli	1
Instrukcja obshugi 1
Karta gwarancyjna

• Tylko dla modelu SU-B550S.

OSTRZEŻENIE

Przytrzaśnięcie przewodu zasilającego pod lub między częściami urządzenia może spowodować zwarcie lub porażenie prądem elektrycznym. Potknięcie się o przewód zasilający lub przewód łączący grozi przewróceniem stolika TV i w konsekwencji obrażeniami ciała.

Przed zainstalowaniem telewizora należy wybrać miejsce instalacji i umieścić tam stolik TV.

Ponieważ telewizor jest ciężki, zaleca się wcześniejsze wybranie miejsca instalacji, a następnie zmontowanie stolika TV w tym miejscu.

Informacja na temat demontażu podstawy od telewizora*** można znaleźć w instrukcji dołączonej do telewizora.

Przed rozpoczęciem montażu

• Przed przystąpieniem do instalacji należy przygotować odpowiedni wkrętak krzyżowy pasujący do wskazanych wkrętów. W przypadku korzystania z mechanicznego wkrętaka z napędem elektrycznym, moment dokręcania należy ustawić na 1,5 N·m [15 kgf·cm].

1 Podczas przenoszenia przytrzymać telewizor w określonym miejscu.

Telewizor należy trzymać w pokazany sposób:

• Podczas przenoszenia telewizora należy trzymać go w sposób pokazany powyżej. Nie należy przyciskać panelu LCD ani ramki wokół ekranu.

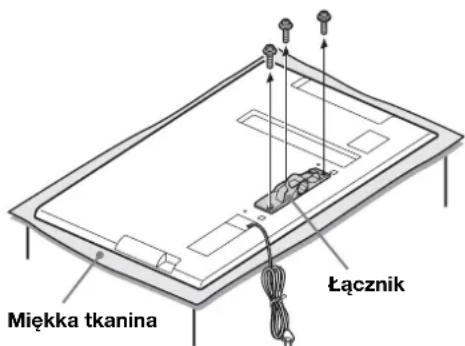

2 Wykręcić wkręty złącznika z tyłu telewizora.

Aby zdemontować łącznik, należy wysunąć go do dołu.

• Należy pamiętać, aby zachować wykręcone wkręty.
• Odłączając wyświetlacz od podstawy, należy położyć go ekranem do dołu na większej od niego stabilnej powierzchni roboczej.
• Aby zapobiec uszkodzeniu ekranu LCD, należy rozłożyć na powierzchni roboczej miękką tkaninę.

PRZESTROGA

W przypadku silnego nacisku lub uderzenia powierzchni ekranu LCD może on pęknąć lub ulec uszkodzeniu. - Telewizor należy umieścić ekranem do dołu na stabilnej i równej powierzchni, tak aby podstawa znajdowała się poza jej krawędzią. Gdyby ekran i podstawa znajdowały się na tym samym poziomie, powierzchnia robocza byłaby niestabilna, mogłoby doprowadzić do uszkodzenia ekranu.

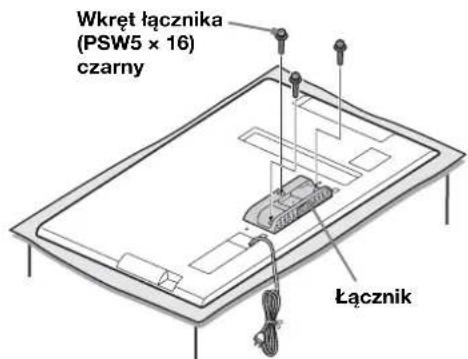

3 Dostarczony łącznik należy przykręcić do tyłu telewizora przy użyciu trzech czarnych wkrętów (PSW5 × 16) (w zestawie).

Aby przymocować dostarczony łącznik, należy go przesunąć do góry.

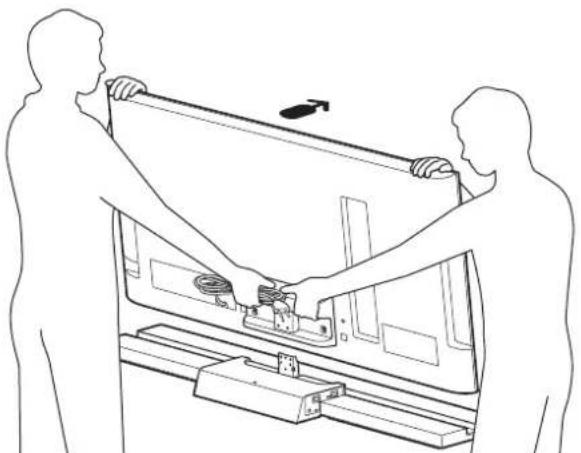

4 Zainstalować telewizor na stoliku TV.

Telewizor jest instalowany poprzez umieszczenie go w rowku na stoliku TV.

← Kierunek strzałki wskazuje przód stolika TV.

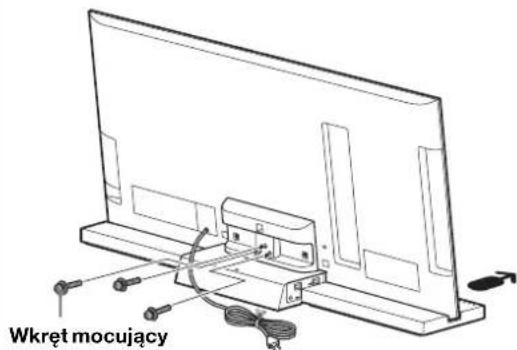

5 Przykręcić telewizor do stolika TV przy użyciu trzech czarnych wkrętów mocujących kołnierz stolika TV (PSW5 × 16) (w zestawie).

Kółka do stolika TV (PSW5 × 16) czarne

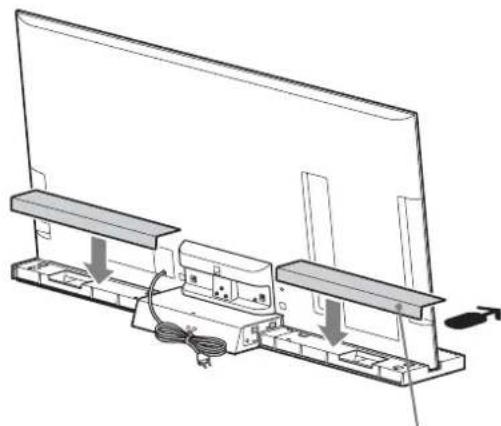

6 Zamocować osłonę tylną do stolika TV. (Tylko w modelu SU-B550S)

Osłona tylna

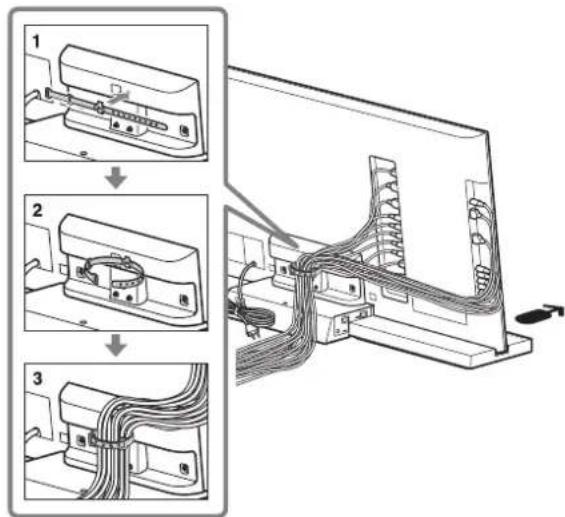

7 Łączenie kabli w wiązkę.

#

• Przewodu zasilającego nie należy łączyć w wiązkę z innymi kablami.

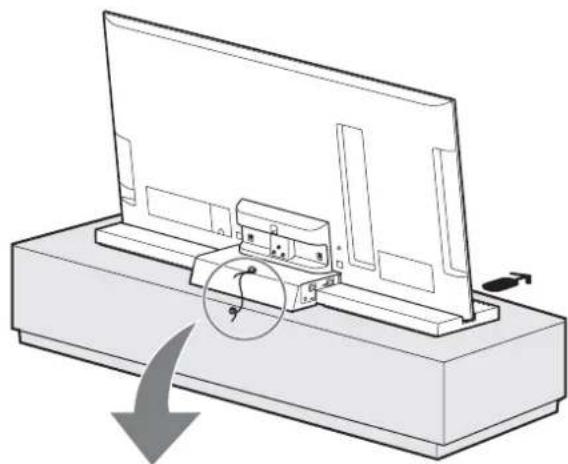

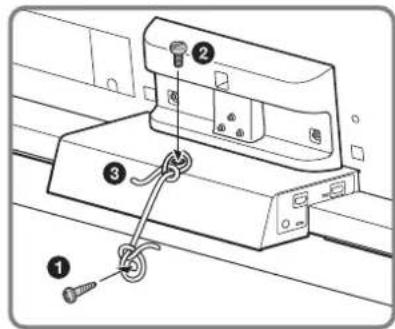

Krok 3: Środki ostrożności chroniące przed przewróceniem

OSTRZEŻENIE

Należy podjąć odpowiednie środki, aby zapobiec przewróceniu stolika TV. Przewrócenie stolika może spowodować uszkodzenia ciała i szkody.

Wkręcić wkręt do drewna (średnica 4 mm, nie należy do wyposażenia) w płytę. Wkręcić śrubę (M4 × 16, nie należy do wyposażenia) w otwór montażowy w stoliku TV. Połączyć wkręt do drewna i śrubę za pomocą mocnej linki (nie należy do wyposażenia).

Krok 4:

Podłączanie telewizora i odtwarzacza

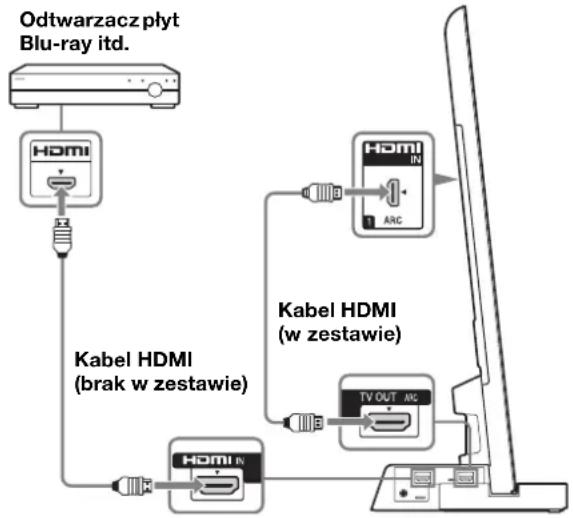

Podłączyć gniazdo HDMI telewizora do stolika TV przy użyciu kabla HDMI.

Podłączając komponenty zgodne z systemem Sony „BRAVIA” Sync przy użyciu kabli HDMI, można uprościć ich obsługę po skonfigurowaniu funkcji Sterowanie przy HDMI w telewizorze.

• Stolik TV jest zgodny z funkcją Audio Return Channel (ARC). Po podłączeniu przy użyciu kabla HDMI stolika TV do zgodnego z funkcją ARC gniazda HDMI nie trzeba podłączać telewizora do stolika TV przy użyciu cyfrowego przewodu optycznego.
• Jeżeli gniazdo HDMI jest zgodne z funkcją ARC, obok gniazda widoczne są litery „ARC”. Nawet po podłączeniu kabla HDMI do gniazda HDMI funkcja ARC będzie niedostępna, jeżeli gniazdo HDMI nie jest z nią zgodne.
• Funkcja ARC jest dostępna jedynie po włączeniu funkcji Sterowanie przy HDMI.

• Nawet po wyłączeniu stolika TV (aktywny tryb czuwania) sygnał HDMI będzie przesyłany z podłączonego komponentu do telewizora przez złącze HDMI. Dźwięk i obraz z komponentu będą odtwarzane przez telewizor.

Uwagi na temat połączenia HDMI

• Należy używać kabla HDMI High Speed. W przypadku zastosowania kabla HDMI Standard obraz 3D, 1080p lub Deep Colour może nie być wyświetlany poprawnie.
• Zalecamy stosowanie autoryzowanych kabli HDMI.
• Jeżeli obraz jest niskiej jakości lub nie jest odtwarzany dźwięk z komponentu podłączonego kablem HDMI, należy sprawdzić konfigurację podłączonego komponentu.
• Przesyłane z gniazda HDMI sygnały audio (częstotliwość próbkowania, długość bitu itp.) mogą być blokowane przez podłączony komponent.
• Dźwięk może być przerywany przy zmianie częstotliwości próbkowania lub liczby kanałów w sygnale wyjściowym z komponentu odtwarzającego.
• Jeżeli podłączony komponent nie jest zgodny z technologią ochrony praw autorskich (HDCP), obraz i dźwięk z gniazda HDMI TV OUT będą zniekształcone lub niedostępne. Należy wtedy sprawdzić dane techniczne podłączonego komponentu.
• Odradzamy stosowanie konwertera HDMI-DVI.
• Zestaw obsługuje sygnał Deep Colour, „x.v.Colour” i 3D.

Krok 5:

Podłączanie przewodu zasilającego

Krok 6:

Określanie ustawień telewizora

Przed podłączeniem przewodu zasilającego stolika TV do gniazda ściennego należy podłączyć do stolika TV wszystkie pozostałe komponenty i telewizor.

• Należy podłączyć stolik TV do łatwo dostępnego gniazda sieciowego. W przypadku zauważenia nieprawidłowości w działaniu stolika TV należy natychmiast wyjąć wtyczkę zasilania z gniazda sieciowego.

Ustaw opcję „Wł.” dla funkcji „Sterowanie przez HDMI”.

Naciśnij przycisk HOME na pilocie telewizora i wybierz następujące pozycje menu:

Ustawienia > Wejścia zewnętrzne >

Ustawienia HDMI > Sterowanie przez HDMI > Wł.

Ustaw opcję „System audio” w menu „Głośniki”.

Naciśnij przycisk HOME na pilocie telewizora i wybierz następujące pozycje menu:

Ustawienia > Dźwięk > Głośniki > System audio

• Po zakończeniu wprowadzania ustawień dla procedury 1 i 2 wskaźnik I (zasilanie) zaświeci się na zielono.

Tryb Wybór sceny

Stolik TV jest automatycznie synchronizowany z ustawieniami dźwięku telewizora i współpracuje z funkcją Wybór sceny, umożliwiając wybór preferowanego dla danej sceny dźwięku.

Aby zmienić dźwięk, należy zmienić ustawienia dźwięku w telewizorze.

Przed użyciem tego trybu należy skonfigurować następujące ustawienia w telewizorze.

Rozwiązywanie problemów

Wskaźnik

Działk

Brak dźwięku:

• Sprawdzić podłączenia kabla HDMI.
• Sprawdź ustawienia opcji „Sterowanie przez HDMI” i „System audio” w kroku 6 (strona 10). Użycie ze słuchawkami:
• Przecię opcję „System audio” w ustawieniu „Głośniki” na „Głośnik TV”. W przypadku korzystania z podwójnego dźwięku z cyfrowej transmisji telewizyjnej: W zależności od audycji dźwięk może nie ulegać zmianie. Przełącz ustawienie „Wyjście optyczne” telewizora z „Automat.” na „PCM”.

Używanie urządzenia z wyposażeniem zewnętrznym w systemie Dual Sound:

• Jeśli nie można przełączyć dźwięku, należy przełączyć ustawienie wyjścia audio wyposażenia zewnętrznego tak, aby aktywować PCM.

Wskaźnik

Pomimo włączenia zasilania telewizora wskaźnik

I (zasilanie) na stoliku TV nie świeci się:

• Sprawdzić podłączenia kabla zasilającego itp.
• Skonsultować się z pomocą techniczną.

Wskaźnik I (zasilanie) miga na czerwono:

• Mogła nastąpić awaria produktu. Należy sprawdzić, ile razy miga dioda LED i skonsultować się z centrum serwisowym firmy Sony.

Wskaźnik I (zasilanie)

Świeci w następujący sposób:

Zielony: zasilanie stolika TV jest włączone. (Opcja „System audio" jest ustawiona na „Głośniki").

Nie świeci: stolik TV jest w trybie czuwania lub wyłączony.

2Wskaźniki formatu sygnału audio

Zaczynają świecić w zależności od formatu sygnału audio przesyłanego do stolika TV.

D: Dolby Digital DTS PLII: Dolby Pro Logic II

Dane techniczne

		SU-B550S	SU-B460S SU-	B400S
Wymiary:cm	A	8,1	9,3	10
	B	20	17,2	16,1
	C	127,6	108,3	94,4
	D	79,3	68,4	60,6
	E	28,1	26,5	26,1
Waga stolika:		5,8 kg	5,4 kg	5,1 kg

Sekcja wzmacniacza

Znamionowa moc wyjściowa

Przednie: 10W + 10W (na kanał),

12 omów, 1 kHz, całkowite

zniekształcenia harmoniczne mniej niż 1%

Subwoofer: 20 W, 6 omów, 100 Hz, całkowite zniekształcenia

harmoniczne mniej niż 1%

Sekcja HDMI

Złącze HDMI

Wejścia/wyjścia wideo 640×480p przy 60 Hz

720×480p przy 59,94/60 Hz

1280×720p przy 59,94/60 Hz

1920×1080i przy 59,94/60 Hz

1920×1080p przy 59,94/60 Hz

720×576p przy 50 Hz

1280×720p przy 50 Hz

1920×1080i przy 50 Hz

1920×1080p przy 50 Hz

1920× 1080p przy 24Hz

Deep Colour: 30 bitów / 36 bitów

Wejścia/ 1280× 720p przy 59,94 / 60 Hz

wyjścia video (3D) Frame packing

1920× 1080i przy 59,94 / 60 Hz

Frame packing

1920× 1080i przy 59,94 / 60 Hz

Side-by-Side (Half)

1920× 1080p przy 59,94 / 60 Hz

Side-by-Side (Half)

1280× 720p przy 50 Hz

Frame packing

1920× 1080i przy 50 Hz

Frame packing

1920 × 1080i przy 50Hz

Side-by-Side (Half)

1920× 1080p przy 50 Hz

Side-by-Side (Half)

1920× 1080p przy 24Hz

Frame packing

Deep Colour: 30 bitów / 36 bitów

Wejścia audio Linear PCM 7.1ch/

Dolby Digital/DTS

Głośniki

Głośnik przyścienny

System głośnikowy 2-drożny, 3 jednostki, typu bass reflex

Głośnik niskotonowy: 30 × 82 mm typu

stożkowego × 2

Wysokotonowy: 14mm typu

kopułowego

Subwoofer

System głośnikowy Subwoofer, typu bass reflex

Głośnik 70 mm, typ stożkowy

Parametry ogólne

Wymagania dotyczące zasilania

100 - 240 V, 50/60 Hz

Zużycie energii

Włączony: 12 W

Tryb czuwania: 0,7 W

• Pobór mocy w trybie czuwania: 0,7 W
• W pewnych płytkach obwodów drukowanych nie zastosowano fluorowcowanych środków zmniejszających palność.
• Sprawność bloku wzmacniacza powyżej 85% uzyskano dzięki zastosowaniu w pełni cyfrowego wzmacniacza S-Master.

Projekt i dane techniczne mogą ulec zmianie bez uprzedzenia.

• Przy przenoszeniu telewizora w ręce trzymaj go tak, jak na obrazku wyżej. Nie wywieraj nacisku na panel LCD ani na ramę wokół obrazu.

1 Ustaw funkcję „Sterowanie HDMI” na „Wł.”.
