Tuotetyyppi	TV-kaluste integroidulla vahvistimella ja kaiuttimilla
Merkki	Sony
Malli	SUB400S (SU-B400S)
Mitat (cm)	Korkeus: 10 cm, Leveys: 94,4 cm, Syvyys: 60,6 cm, Jalka: 16,1 cm
Paino	5,1 kg
Materiaalit	Metalli ja muovi (ei tarkkaan määritelty)
Väri	Musta (tyypillinen)
Virtalähde	100-240 V CA, 50/60 Hz
Sähkönkulutus (toiminta)	12 W
Sähkönkulutus (valmiustila)	0,7 W
Vahvistimen nimellisteho	Etukaiuttimet: 2 × 10 W (12 ohmia, 1 kHz, THD < 1%); Bassokaiutin: 20 W (6 ohmia, 100 Hz, THD < 1%)
Vahvistimen tyyppi	Digitaalinen S-Master
Etukaiuttimet	2-tie bassirefleksi, 3 kaiutinta: 2 bassoiintä 30×82 mm kartiomaiset, 1 diskanttikaiutin 14 mm kupoli
Bassokaiutin	Bassirefleksi, kaiutin 70 mm kartiomainen
Tuetut ääniformaatit	Dolby Digital, DTS, Dolby Pro Logic II, lineaarinen PCM 7.1 kanavaa
HDMI-liitäntä	1 HDMI-tulo (ARC-yhteensopiva), resoluutiot 1080p, 3D, Deep Colour
Yhteensopivat televisiot	Sony BRAVIA KDL-40NX71* (malli SU-B400S) – tarkista yhteensopivuus muiden mallien kanssa
Asennus	Tarvitaan 2 henkilöä, asennus lattialle vakaalle pinnalle
Turvallisuus	Mukana kaatumisestoin (ruuvi ja side), älä nojaa televisioon
Huolto ja puhdistus	Kuiva pehmeä liina, neutraali saippua vaikeisiin tahroihin, ei kemikaaleja
Mukana tulevat tarvikkeet	Nopea HDMI-kaapeli, virtajohto, verkkolaite, ruuvit, tiiviste, kaapelituki, käyttöohje
Takuu	Katso mukana toimitetut asiakirjat (ei määritelty ohjeessa)

Usein kysytyt kysymykset - SUB400S SONY

Mitkä televisiot ovat yhteensopivia Sony SUB400S TV-telineen kanssa?

Malli SUB400S (SU-B400S) on suunniteltu Sony BRAVIA KDL-40NX71 -televisioille. Tarkista yhteensopivuus muiden mallien kanssa ohjeesta.

Kuinka asennan television TV-telineeseen?

Asennus on tehtävä vähintään kahden henkilön toimesta. Irrota television pöytäteline, kiinnitä mukana toimitettu tiiviste 3 ruuvilla, aseta televisio telineen uraan ja kiinnitä se telineen kiinnitysruuveilla.

Kuinka estää TV-telineen kaatuminen?

Käytä mukana toimitettua kaatumissuojaa: kiinnitä puuruuvi (ei mukana) levyyn, metalliruuvin telineen reikään ja yhdistä ne kestävällä siteellä.

Kuinka puhdistaa Sony SUB400S TV-teline?

Käytä pehmeää ja kuivaa liinaa. Vaikeisiin tahroihin kostuta kevyesti pH-neutraalilla saippualla. Älä koskaan käytä ohenninta, bensiiniä tai muita kemikaaleja.

Mitä kaapeleita toimitetaan TV-telineen mukana?

Telineen mukana toimitetaan nopea HDMI-kaapeli, AC-virtajohto, verkkolaite, ruuveja, tiiviste ja kaapelituki.

Kuinka yhdistän television TV-telineeseen?

Liitä televisio telineen HDMI-liitäntään mukana toimitetulla HDMI-kaapelilla. Jos televisio on ARC-yhteensopiva, ota käyttöön HDMI-ohjaus -toiminto television asetuksista.

Miksi virtavalo vilkkuu punaisena?

Punainen vilkkuminen osoittaa toimintahäiriötä. Laske vilkkumisten määrä ja ota yhteyttä Sonyn asiakaspalveluun.

Mikä on sisäänrakennettujen kaiuttimien teho?

Etukaiuttimet tuottavat 2 × 10 W (12 ohmia) ja bassokaiutin 20 W (6 ohmia).

Voinko käyttää TV-telinettä toisen merkin television kanssa?

Ei, tämä teline on erityisesti suunniteltu ohjeessa luetelluille Sony-televisioille. Käyttö muiden merkkien kanssa voi aiheuttaa kaatumis- tai vahinkoriskejä.

Kuinka aktivoin TV-telineen äänen?

Television valikossa aseta 'HDMI-ohjaus' kohtaan 'Kyllä' ja 'Kaiuttimet' kohtaan 'Äänijärjestelmä'. Vihreä valo syttyy, kun teline on aktiivinen.

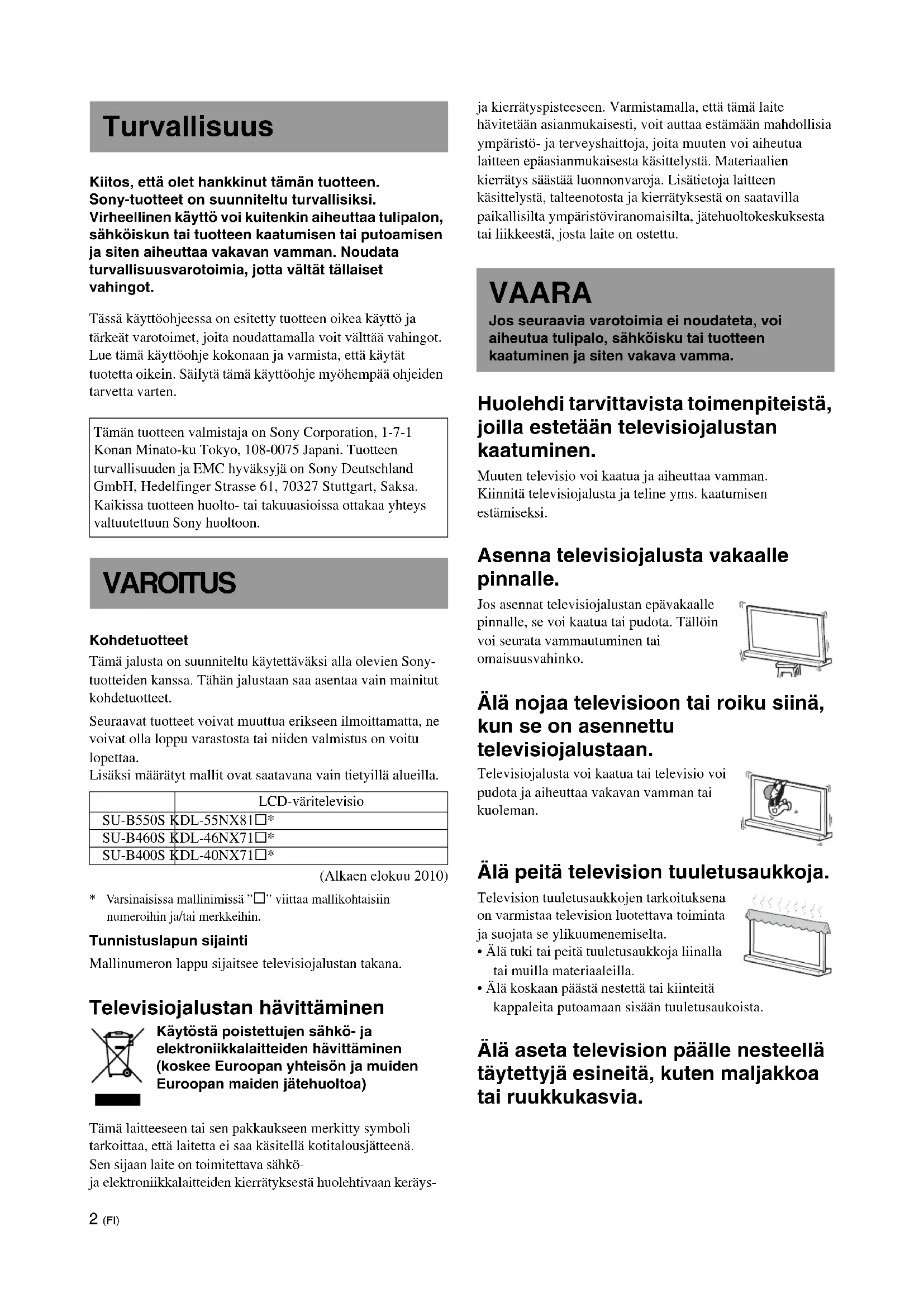

KÄYTTÖOHJE SUB400S SONY

Kiitos, että olet hankkinut tämän tuotteen.

Sony-tuotteet on suunniteltu turvallisiksi.

Virheellinen käyttö voi kuitenkin aiheuttaa tulipalon, sähköiskun tai tuotteen kaatumisen tai putoamisen ja siten aiheuttaa vakavan vamman. Noudata turvallisuusvarotoimia, jotta vältät tällaiset vahingot.

Tässä käyttöohjeessa on esitetty tuotteen oikea käyttö ja tärkeät varotoimet, joita noudattamalla voit välttää vahingot. Lue tämä käyttöohje kokonaan ja varmista, että käytät tuotetta oikein. Säilytä tämä käyttöohje myöhempää ohjeiden tarvetta varten.

Tämän tuotteen valmistaja on Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Tuotteen turvallisuuden ja EMC hyväksynnän on tehnyt Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Saksa. Kaikissa tuotteen huolto- tai takuuasioissa ottakaa yhteys valtuutettuun Sony-huoltoon.

VAROITUS

Kohdetuotteet

Tämä jalusta on suunniteltu käytettäväksi alla olevien Sony-tuotteiden kanssa. Tähän jalustaan saa asentaa vain mainitut kohdetuotteet.

Seuraavat tuotteet voivat muuttua erikseen ilmoittamatta, ne voivat olla loppu varastosta tai niiden valmistus on voitu lopettaa.

Lisäksi määrätyt mallit ovat saatavana vain tietyillä alueilla.

	LCD-väritelevisio
SU-B550SKDL-55NX81☐*
SU-B460SKDL-46NX71☐*
SU-B400SKDL-40NX71☐*

(Alkaen elokuu 2010) * Varsinaisissa mallinimissä "□" viittaa mallikohtaisiin numeroihin ja/tai merkkeihin.

Tunnistuslapun sijainti

Mallinumeron lappu sijaitsee televisionjalustan takana.

Televisiojalustan hävittäminen

Käytöstä poistettujen sähkö- ja elektroniikkalaitteiden hävittäminen (koskee Euroopan yhteisön ja muiden Euroopan maiden jätehuoltoa)

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa käsitellä kotitalousjätteenä.

Sen sijaan laite on toimitettava sähkö-

ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräys-

ja kierrätyspisteeseen. Varmistamalla, että tämä laite hävitetään asianmukaisesti, voit auttaa estämään mahdollisia ympäristö- ja terveyshaittoja, joita muuten voi aiheutua laitteen epäasianmukaisesta käsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Lisätietoja laitteen käsittelystä, talteenotosta ja kierrätyksestä on saatavilla paikallisilta ympäristöviranomaisilta, jätehuoltokeskuksesta tai liikkeestä, josta laite on ostettu.

VAARA

Jos seuraavia varotoimia ei noudateta, voi aiheutua tulipalo, sähköisku tai tuotteen kaatuminen ja siten vakava vamma.

Huolehdi tarvittavista toimenpiteistä, joilla estetään televisionjalustan kaatuminen.

Muuten televisio voi kaatua ja aiheuttaa vamman. Kiinnitä televisiojalusta ja teline yms. kaatumisen estämiseksi.

Asenna televisiojalusta vakaalle pinnalle.

Jos asennat televisionjalustan epävakaalle pinnalle, se voi kaatua tai pudota. Tällöin voi seurata vammautuminen tai omaisuusvahinko.

Älä nojaa televisioon tai roiku siinä, kun se on asennettu televisionjalustaan.

Televisiojalusta voi kaatua tai televisio voi pudota ja aiheuttaa vakavan vamman tai kuoleman.

Älä peitä television tuuletusaukkoja.

Television tuuletusaukkojen tarkoituksena on varmistaa television luotettava toiminta ja suojata se ylikuumenemiselta.

• Älä tuki tai peitä tuuletusaukkoja liinalla tai muilla materiaaleilla.
• Älä koskaan päästä nestettä tai kiinteitä kappaleita putoamaan sisään tuuletusaukoista.

Älä aseta television päälle nesteellä täytettyjä esineitä, kuten maljakkoa tai ruukkukasvia.

Älä käytä verkkovirralla toimivaa televisiota veden läheisyydessä, esimerkiksi kylpyammeen, lavuaarin, pesualtaan tai vesisaavin vieressä tai kosteassa kellarissa, lähellä uima-allasta yms.

Älä asenna televisiota paikkaan, jossa se altistuu äärilämpötiloille; esimerkiksi suoraan auringonvaloon tai lämmityspatterin tai lämmityssäleikön viereen.

Televisio voi ylikuumentua, minkä seurauksena kotelo voi taipua ja/tai televisioon voi tulla toimintahäiriö.

Älä asenna televisiota paikkaan, jossa se on suoraan alttiina ilmastoidulle ilmalle.

Television sisään voi tiivistyä kosteutta, joka voi aiheuttaa television toimintahäiriön.

Jätä riittävästi tilaa television ympärille asianmukaisen ilmankierron varmistamiseksi.

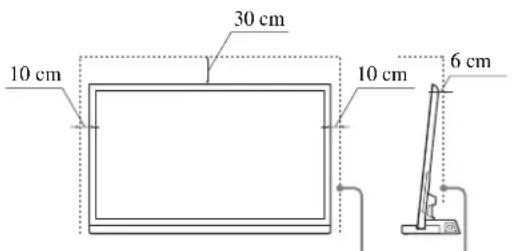

Jätä riittävästi tilaa television ympärille alla olevan kuvan mukaisesti.

Jätä vähintään näin paljon tilaa television ympärille.

Virtajohto

• Käytä vain Synyn toimittamia virtajohtoja; ei muun merkkisiä johtoja.
• Älä anna verkkovirtajohdon tai kaapelin jäädä puristuksiin, kun asennat television televisionjalustaan. Jos verkkovirtajohto tai kaapeli vaurioituu, seurauksena voi olla tulipalo tai sähköisku.
• Älä astu verkkovirtajohdon tai kaapelin päälle, kun kannat televisionjalustaa. Verkkovirtajohto tai kaapeli voivat vaurioitua ja seurauksena voi olla tulipalo tai sähköisku.
• Jos kompastut verkkovirtajohtoon tai kaapeliin, televisionjalusta voi kaatua ja aiheuttaa vamman.
• Kun verkkovirtajohto irrotetaan pistorasiasta, televisionjalustan virransyöttö katkeaa kokonaan.

VIRTASOVITINTA KOSKEVA HUOMAUTUS

Varoitus

Suojaa laite sateelta ja kosteudelta, jotta tulipalo- ja sähköiskuvaara voidaan välttää.

Älä sijoita laitteen päälle maljakkoa tai muita nestettä sisältäviä esineitä, jotta tulipalon tai sähköiskun vaara voidaan välttää.

Älä aseta tätä laitetta ahtaaseen tilaan, kuten kirjahyllyyn tai vastaavaan paikkaan.

• Varmista, että pistorasia sijaitsee laitteen lähellä ja että siihen pääsee helposti käsiksi. Käytä toimitettua virtasovitinta ja virtajohtoa.
• Älä käytä mitään muuta virtasovitinta. Muutoin laite voi vioittua.
• Kytke virtasovitin pistorasiaan, johon pääsee helposti käsiksi.
• Älä kierrä virtajohtoa virtasovittimen ympärille. Muuten keskusjohdin voi katketa ja/tai televisioon voi tulla vika.
• Älä kosketa virtasovitinta märin käsin.
• Jos huomaat virtasovittimessa jotakin poikkeavaa, irrota se heti pistorasiasta.
• Televisio ei ole irti virtalähteestä niin kauan kuin se on kytkettynä pistorasiaan, vaikka televisiosta olisi katkaistu virta.

VAROITUS

Jos alla olevia varotoimia ei noudateta, on olemassa vammautumisen tai omaisuusvahingon vaara.

Vain mainitun kohdetuotteen asennus on sallittua.

Tämä televisiojalusta on suunniteltu käytettäväksi vain mainitun tuotteen kanssa. Jos asennat muun laitteen kuin mainitun kohdetuotteen, laite voi pudota tai rikkoutua ja aiheuttaa vamman. Tässä oppaassa olevissa kuvissa on esillä malli KDL-46NX71, ellei toisin mainita.

Huolehdi, että televisio on kiinnitetty paikalleen.

Kiinnitä televisio televisiojalustaan mukana toimitetuilla ruuveilla. Jos televisiota ei asenneta tukevasti, se voi pudota tai televisiojalusta voi kaatua ja aiheuttaa vamman.

Asennusta koskevia huomautuksia

Huolehdi, ettei televisiojalustaa asenneta kulmaan tai kalleleen. Noudata seuraavia turvallisuusohjeita välttääksesi tämän.

Jos asennat televisionjalustan pehmeälle pinnalle, kuten matolle tai paksulle kankaalle, aseta ensin levy aiottuun kohtaan.

• Älä asenna televisiojalustaa suoraan auringonvaloon tai lämmityslaitteen lähelle.
• Älä asenna televisiojalustaa kuumaan tai kosteaan paikkaan eikä ulkotiloihin.

Käyttöä koskevia huomautuksia

Puhdistus

Pidä televisiojalusta puhtaana pyyhkimällä se ajoittain kuivalla ja pehmeällä liinalla. Hankalat tahrat voidaan poistaa pyyhkimällä niitä liinalla, jota on kostutettu miedolla pesuaineella. Kuivaa kohta lopuksi kuivalla ja pehmeällä liinalla. Älä käytä kemikaaleja, kuten ohenninta tai bensiiniä, sillä ne vahingoittavat televisiojalustan pintaa.

Varmista, että asentamiseen osallistuu vähintään kaksi henkilöä.

Varmista, että television asentamiseen televisionjalustaan osallistuu vähintään kaksi henkilöä. Jos yksi henkilö suorittaa asennustyön yksin, seurauksena voi olla onnettomuus tai vamma.

Älä tee muutoksia televisionjalustaan.

Se voi pudota ja aiheuttaa vamman.

Asenna televisio paikalleen tukevasti noudattamalla seuraavia ohjeita.

Kiinnitä ruuvit riittävän tiukalle. Jos televisiota ei asenneta paikalleen tukevasti, se voi pudota ja aiheuttaa vamman.

Varo vahingoittamasta käsiäsi tai sormiasi kokoamisen aikana.

• Älä liikuta televisionjalustaa kaulaosasta kannatellen.
• Varo vahingoittamasta sormiasi tai käsiäsi television asennuksen aikana.

TURVALLISUUSOHJEITA

Virransyöttöä koskevia huomautuksia

• Jos televisionjalustan käyttöön tulee pitkä tauko, irrota televisionjalustan pistoke pistorasiasta. Irrota verkkovirtajohto pistorasiasta tarttumalla kiinni pistokkeeseen; älä koskaan vedä johdosta.
• Verkkovirtajohdon saa uusia vain valtuutettu huoltoliike.

Käyttöä koskevia huomautuksia

Varmistu, että televisionjalusta on kytketty pois päältä ja irti pistorasiasta ennen muiden laitteiden kytkentää.

Tekijänoikeudet

Tämä televisionjalusta sisältää seuraavia teknologioita: Dolby Digital ja Pro Logic Surround sekä DTS* Digital Surround System.

• Valmistettu Dolby Laboratoriesin lisenssillä. Dolby, Pro Logic ja kaksois-D-symboli ovat Dolby Laboratoriesin tuotemerkkejä. ** Valmistettu lisenssillä koskien seuraavia Yhdysvaltain patentteja: 5451942; 5956674; 5974380; 5978762; 6487535 sekä muita Yhdysvalloissa ja muissa maissa voimassa olevia tai käsittelyssä olevia patentteja. DTS ja Symboli ovat rekisteröityjä tavaramerkkejä; DTS Digital Surround ja DTS-logot ovat tavaramerkkejä, jotka omistaa DTS, Inc. Tuote sisältää ohjelmiston. © DTS, Inc. Kaikki oikeudet pidätetään.

Tämä televisiojalusta sisältää High-Definition Multimedia Interface (HDMITM) -teknologiaa.

HDMI, HDMI-Logo ja High-Definition Multimedia Interface ovat tavaramerkkejä tai Yhdysvalloissa ja muissa maissa rekisteröityjä tavaramerkkejä, jotka omistaa HDMI Licensing LLC.

BRAVIA on Sony Corporationin omistama tavaramerkki.

Televisiojalustan pakkauksen purkamista koskeva huomautus

Kannattele ja käsittele televisiojalustaa huolellisesti.

Vaihe 2: Television asennus

Vaihe 1: Osien tarkistaminen

Nimi Määrä
Jalusta	1
Takakansi*	2
Nivel	1
Televisiojalustan kaulaosan kiinnitysruuvi (PSW5 × 16) musta (× 3) Nivelen ruuvi (PSW5 × 16) musta (× 3)	6
Verkkosovitin
Virtajohto
Nopea HDMI-kaapeli 1
Kaapelipidike	1
Käytöopas 1
Takuukortti

• Koskee vain mallia SU-B550S.

VAARA

Jos verkkovirtajohdon annetaan jäädä puristuksiin laitteiden alle tai väliin, seurauksena voi olla oikosulku tai sähköisku. Jos kompastut verkkovirtajohtoon tai kaapeliin, televisiojalusta voi kaatua ja aiheuttaa vamman.

Valitse asennuspaikka ja laske televisiojalusta alas ennen television asennusta.

Televisio on painava laite, joten on suositeltavaa päättää asennuspaikka tarkkaan ja koota televisiojalusta asennuspaikassaan.

Katso TV:n mukana toimitetusta käyttöohjeesta tietoja siitä, kuinka voit irrottaa pöytäjalustan TV:stä.

Ennen kokoamistyön aloittamista

Varmistu ennen kokoamistyön aloittamista, että käytettävissä on Phillips-ristipääruuvinväännin, joka sopii ruuveihin. - Jos kiristät ruuveja sähkökäyttöisellä ruuvinväännimellä, valitse kiristysvoiman asetukseksi noin 1,5 N·m {15 kgf·cm}.

1 Pidä televisiota osoitetussa kohdassa, kun siirrät televisiota.

Varmistu, että pidät televisiota kuvan mukaisesti:

Kun siirrät televisiota käsin, pidä sitä yllä olevan kuvan mukaisesti. Älä kohdista painetta nestekidepaneeliin tai ruudun kehykseen.

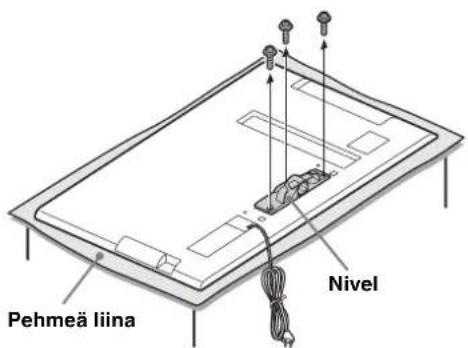

2 Irrota ruuvit television takana olevasta nivelestä.

Irrota liu'uttamalla niveltä alaspäin.

Säilytä irrotetut ruuvit. Kun irrotat pöytäjalustaa näytöstä, aseta näyttö kuvapuoli alaspäin vakaalle työtasolle, joka on näyttöä suurempi. - Aseta työtasolle pehmeä liina, ettei LCD-näytön pinta vaurioidu.

VAROITUS

• Jos näytön pintaan kohdistuu painetta tai isku, LCD-näyttö voi rikkoutua tai vaurioitua.
• Aseta näyttö kuvapuoli alaspäin vakaalle ja tasaiselle tasolle siten, että pöytäjalusta jää tason reunan ulkopuolelle.

Jos näytön kuvapuoli ja pöytäjalustan pohja ovat samalla tasopinnalla, työskentelyolosuhteet ovat epävakaat ja näyttö voi vaurioitua.

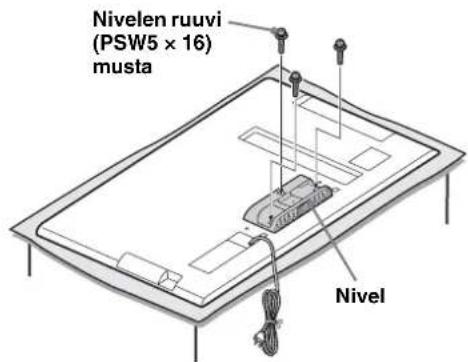

3 Kiinnitä mukana toimitettu nivel television takaosaan kolmella ruuvilla (PSW5 × 16) musta (sisältyy toimitukseen).

Kiinnitä mukana toimitettu nivel liu'uttamalla sitä ylöspäin.

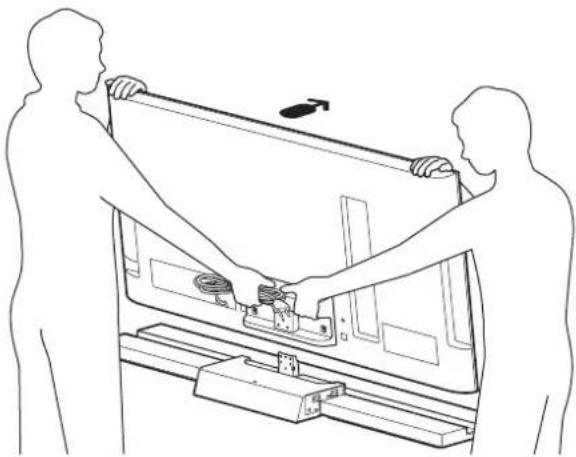

4 Kiinnitä televisio televisiojalustaan.

Televisio asennetaan paikalleen asettamalla se televisiojalustassa olevaan uraan.

Nuoli osoittaa kohti televisionjalustan etupuolta.

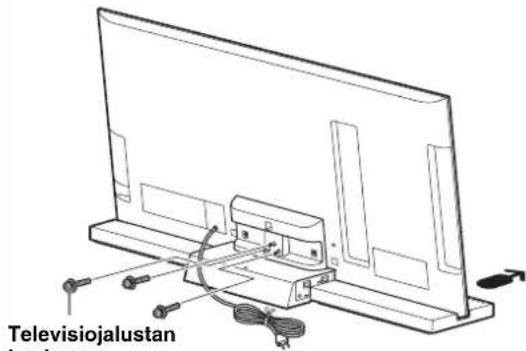

5 Kiinnitä televisio ja televisionjalusta kolmella televisionjalustan kaulaosan kiinnitysruuvilla (PSW5 × 16) musta (sisältyy toimitukseen).

Kaulaosan

kiinnitysruuvi

(PSW5 × 16)

musta

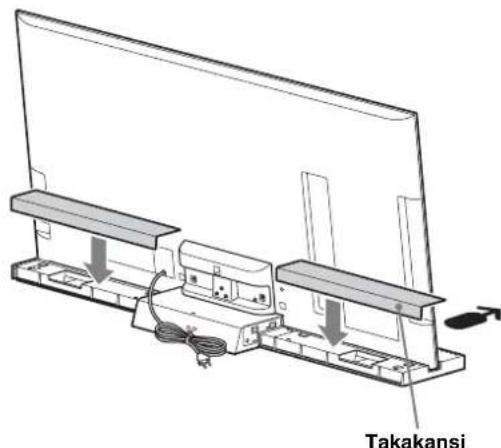

6 Kiinnitä takakansi televisionjalustaan. (Koskee vain mallia SU-B550S)

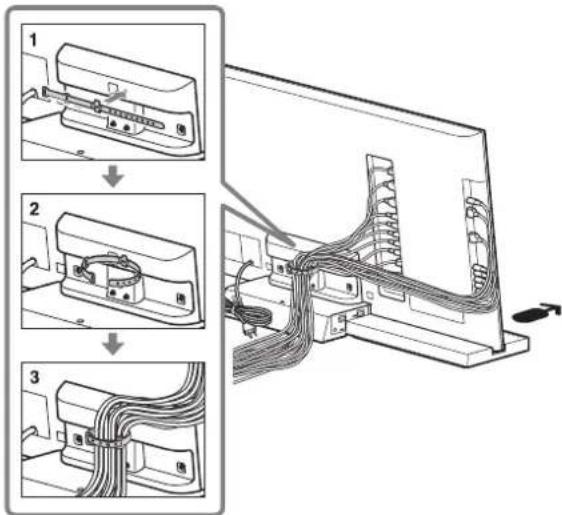

7 Kaapeleiden niputtaminen.

• Älä niputa virtajohtoa samaan nippuun muiden kaapeleiden kanssa.

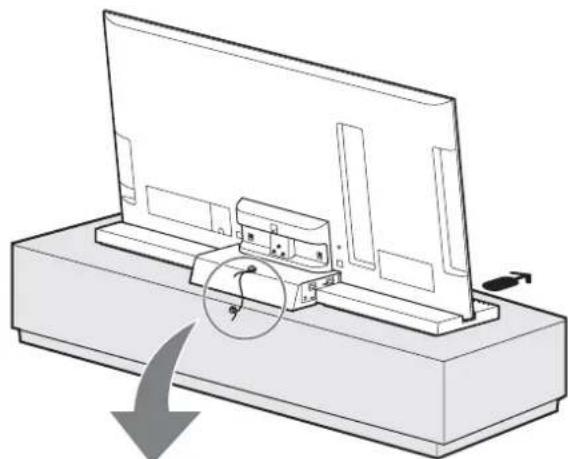

Vaihe 3: Turvatoimet kaatumisen estämiseksi

VAARA

Huolehdi tarvittavista toimenpiteistä, joilla estetään televisionjalustan kaatuminen, minkä seurauksena voi olla loukkaantuminen tai laitevaurio.

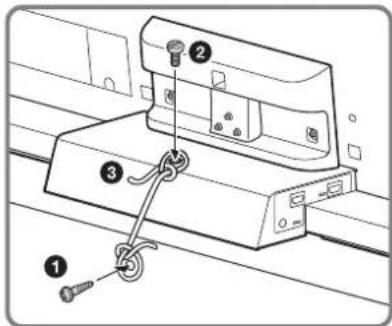

Kiinnitä levyyn puuruuvi (halkaisija 4 mm, lisävaruste). Kiinnitä televisiojalustassa olevaan ruuvinreikään sopiva koneruuvi (M4 × 16, lisävaruste). Sido puuruuvin ja koneruuvin väliin vahva naru (lisävaruste).

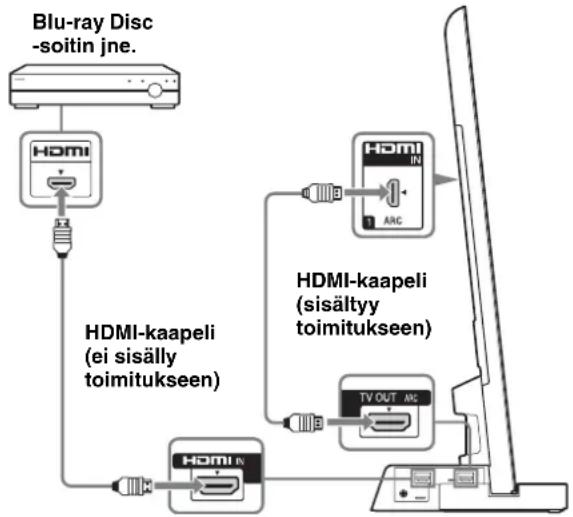

Vaihe 4: Television ja soittimen kytkentä

Kytke television ja televisiojalustan HDMI-liitännät HDMI-kaapelilla.

Kun kytket Sony BRAVIA Sync -yhteensopivat laitteet HDMI-kaapeleilla, laitteiden käyttö helpottuu, kun kytket päälle HDMI-ohjaus -toiminnon televisiossa.

• Televisiojalusta tukee Audio Return Channel (ARC) -toimintoa. Jos kytket televisiojalustan ARC-yhteensopivan television HDMI-liitäntään HDMI-kaapelilla, televisiota ei tarvitse kytkeä televisiojalustaan optisella digitaalikaapelilla.
• Televisio on ARC-yhteensopiva, jos television HDMI-liitännän vieressä on kirjaimet "ARC". ARC-toiminto ei ole käytettävissä, vaikka kytkisit HDMI-kaapelin liitäntään, jos HDMI-liitäntä ei ole ARC-yhteensopiva.
• ARC-toiminto on käytettävissä silloin kun HDMI-ohjaus on kytketty päälle.

• HDMI-signaali välitetään television HDMI-liitäntään kytketystä laitteesta, vaikka televisiojalusta on kytketty pois päältä (aktiivinen valmiustila). Voit nauttia laitteen välittämästä kuvasta ja äänestä television kautta.

HDMI-liitäntää koskevia huomautuksia

• Käytä nopeaa HDMI-kaapelia. Jos käytät tavanomaista HDMI-kaapelia, 1080p-, Deep Colour- ja 3D-kuva ei ehkä näy oikein. Suosittelemme käyttämään valtuutettua HDMI-kaapelia. Tarkista kytketyn laitteen asetukset, jos kuva on heikkolaatuinen tai ääntä ei kuulu HDMI-kaapelilla kytketystä laitteesta.
• Kytketty laite voi vaimentaa HDMI-liitännän kautta välitettävät äänisignaalit (näytteenottotaajuus, bittipituus jne.).
• Ääni voi katketa, jos toistavan laitteen lähtevän äänisignaalin näytteenottotaajuutta tai kanavien lukumäärää vaihdetaan.
• Jos kytketty laite ei tue kopiointisuojausteknologiaa (HDCP), HDMI TV OUT -liitännästä lähtevässä kuvassa ja/tai äänessä voi olla häiriöitä tai niitä ei ehkä toisteta lainkaan. Tarkista tällöin kytketyn laitteen tekniset tiedot. Emme suosittele HDMI-DVI-muunninkaapelin käyttöä. Tämä järjestelmä tukee Deep Colour-, x.v. Colour- ja 3D-siirtoa.

Vaihe 5: Virtajohdon kytkentä

Kytke kaikki laitteet ja teline telinejalustaan ennen kuin kytket virtajohdon pistorasiaan.

• Kytke televisio pistorasiaan, josta pistoke on vaivattomasti irrotettavissa. Jos havaitset televisionjalustan toiminnassa jotain poikkeavaa, irrota verkkovirtapistoke välittömästi pistorasiasta.

Vaihe 6: Television asetusten määritys

Valitse asetus "Päällä" kohdassa "HDMI-ohjaus".

Paina television kaukosäätimen HOME-painiketta ja tee seuraavat valinnat valikossa:

Asetukset > Muut tulot > HDMI-perusasetukset > HDMI-ohjaus > Päällä

Valitse asetus "Äänijärjestelmä" valikossa "Kaiuttimet".

Paina television kaukosäätimen HOME-painiketta ja tee seuraavat valinnat valikossa:

Asetukset > Ääni > Kaiuttimet > Äänijärjestelmä

Kun vaiheissa 1 ja 2 kuvatut asetukset on määritetty, (virta) merkkivalo palaa vihreänä.

• Näyttötilan valinta -tila

Television ääniasetukset synkronoidaan televisionjalustaan automaattisesti ja laite tukee Näyttötilan valinta -toimintoa, jonka avulla voit määrittää haluamasi äänen valittuun näyttötilaan.

Muuta ääntä muuttamalla television ääniasetuksia.

Ennen kuin käytät tilaa, varmista, että seuraavat asetukset ovat valittuna televisiossa.

Ääni

Ei ääntä:

• Tarkista HDMI-kaapelin kytkentä. Tarkista kohdan "HDMI-ohjaus" ja "Äänijärjestelmä" asetukset vaiheessa 6 (sivu 9).

Kuulokekäyttö:

• Valitse asetuksen "Äänijärjestelmä" tilalle asetus "Television kaiutin" kohdassa "Kaiuttimet". Käytä television digitaalilähetyksen kaksoisäänellä:
• Ääntä ei voida ehkä vaihtaa lähetyksestä riippuen. Muuta television "Optinen lähtö" -asetus valinnasta "Autom." valintaan "PCM". Kaksoisäänen käyttö ulkoisia laitteita käytettäessä:
• Jos äänen vaihto ei ole mahdollista, kytke ulkoisessa laitteessa äänen lähtöasetukseksi PCM.

Merkkivalo

Vaikka television virta on päällä, televisiojalustan

I(virta)-merkkivalo ei pala: Tarkista virtajohdon yms. kytkentä. Ota yhteys asiakastukeen.

Vilkkuva I(virta)-merkkivalo, punainen:

• Tuotteessa on ehkä toimintahäiriö. Tarkista, kuinka monta kertaa merkkivalo vilkkuu, ja ota yhteys Sony-huoltopalveluun.

I (virta)-merkkivalo

Palaa seuraavasti:

Vihreä: Televisiojalustan virta on päällä. ("Äänijärjestelmä" on valittu kohdassa "Kaiuttimet".)

Pois: Televisiojalusta on valmiustilassa tai pois päältä.

Äänen muodon merkkivalot

Merkkivalot palavat television alustaan siirrettävän äänen muodosta riippuen.

D: Dolby Digital DTS PLII: Dolby Pro Logic II

Tekniset tiedot

		SU-B550S	SU-B460S	SU-B400S
Mitat: cm	A	8,1	9,3	10
	B	20	17,2	16,1
	C	127,6	108,3	94,4
	D	79,3	68,4	60,6
	E	28,1	26,5	26,1
Jalustan paino:		5,8 kg	5,4 kg	5,1 kg

Vahvistinosa

Nimellisteho Edessä: 10W + 10W

(kanavakohtainen) 12 ohmia, 1kHz , harmoninen särö alle 1%

Subwoofer: 20 W, 6 ohmia, 100 Hz, harmoninen särö alle 1%

HDMI-osa

Liitäntä

HDMI™-liitin

Video-tulo- 640× 480p@60Hz

-lähtöliitännät 720× 480p@ 59,94/60 Hz

1280× 720p@ 59,94/60 Hz

1920× 1080i@ 59,94/60 Hz

1920× 1080p@ 59,94/60 Hz

720× 576p@50Hz

1280× 720p@50Hz

1920× 1080i@50Hz

1920× 1080p@50Hz

1920× 1080p@24Hz

Deep Colour: 30-bittinen/36-bittinen

Video-tulo/ 1280× 720p@59,94 / 60Hz

-lähtöliitannät (3D) Ruudunpakkaus

1920× 1080i@ 59,94/60 Hz

Ruudunpakkaus

1920× 1080i@ 59,94/60 Hz

Vierekkain (puolikas)

1920× 1080p@ 59,94/60 Hz

Vierekkain (puolikas)

1280× 720p@50Hz

Ruudunpakkaus

1920× 1080i@50Hz

Ruudunpakkaus

1920× 1080i@50Hz

Vierekkain (puolikas)

1920× 1080p@50Hz

Vierekkain (puolikas)

1920× 1080p@24Hz

Ruudunpakkaus

Deep Colour: 30-bittinen/36-bittinen

Audio-tulolitannat

Lineaarinen

PCM

7.1-kan./

Dolby Digital / DTS

Kaiuttimet

Etukaiutinyksikkö

Kaiutinjärjestelmä 2-tieratkaisu, 3 elementtiä, bassorefleksikotelo

Kaiutinyksikkö Bassokaiutin: 30 × 82 mm , kartiotyyppinen × 2

Kaiutinyksikkö 70 mm, kartiotyyppinen

Yleistä

Sähkövaatimukset 100-240 V, 50/60 Hz

Virrankulutus

Päällä: 12 W

Valmiustila: 0,7 W

Virrankulutus valmiustilassa: 0,7 W - Halogenoituja palonestoaineita ei ole käytetty määrätyissä piirilevyissä. Vahvistinyksikön yli 85% hyötysuhde saavutetaan täysin digitaalisella S-Master-vahvistimella.

Valmistaja pidättää itsellään oikeuden muuttaa laitteen rakennetta ja ominaisuuksia siitä erikseen ilmoittamatta.

Turvallisuudesta

Kiitos, että valitsit tämän tuotteen. Sonyn tuotteet on suunniteltu turvallisuus mielessä. Virheellinen käyttö voi johtaa vakavaan vahinkoon tulipalon, sähköiskun, tuotteen kaatumisen tai putoamisen seurauksena. Varmista, että luet turvallisuusohjeet huolellisesti onnettomuuksien estämiseksi.

Tämä käyttöohje sisältää tärkeitä ohjeita tuotteen oikeasta käsittelystä ja varotoimista onnettomuuksien välttämiseksi. Lue tämä ohje huolellisesti ja käytä tuotetta oikein. Säilytä tämä ohje tulevaa käyttöä varten.

Tämän tuotteen valmistaja on Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japani. Valtuutettu edustaja EMC- ja tuoteturvallisuusasioissa on Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Saksa. Huolto- tai takuuasioissa katso erillisessä huolto- tai takuutositeessa mainitut osoitteet.

VAROITUS

Määritellyt tuotteet
