KÄYTTÖOHJE SUP42T2 SONY

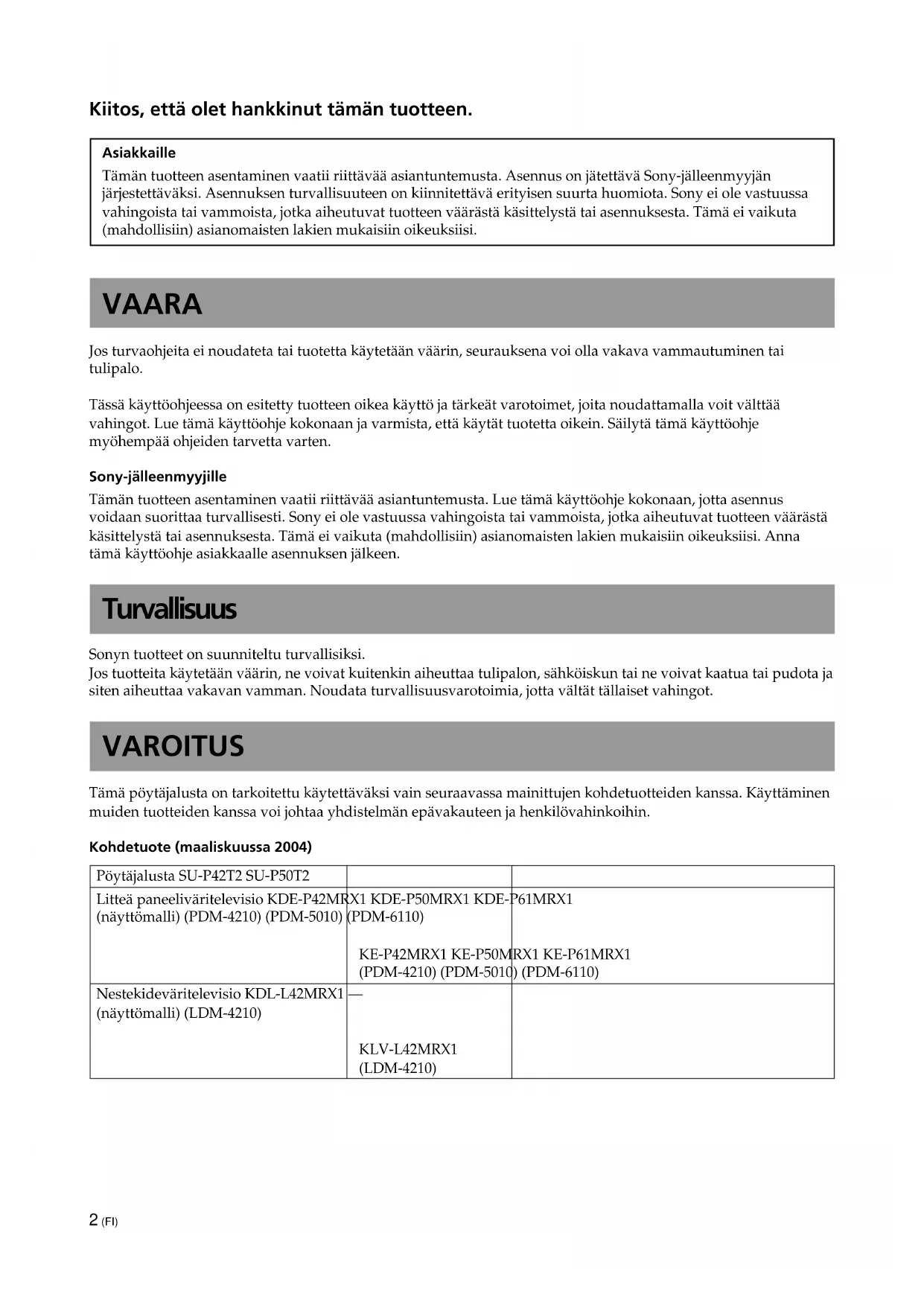

Kiitos, että olet hankkinut tämän tuotteen.

Asiakkaille

Tämän tuotteen asentaminen vaatii riittävää asiantuntemusta. Asennus on jätettävä Sony-jälleenmyyjän järjestettäväksi. Asennuksen turvallisuuteen on kiinnitettävä erityisen suurta huomiota. Sony ei ole vastuussa vahingoista tai vammoista, jotka aiheutuvat tuotteen väärästä käsittelystä tai asennuksesta. Tämä ei vaikuta (mahdollisiin) asianomaisten lakien mukaisiin oikeuksiisi.

VAARA

Jos turvaohjeita ei noudateta tai tuotetta käytetään väärin, seurauksena voi olla vakava vammautuminen tai tulipalo.

Tässä käyttöohjeessa on esitetty tuotteen oikea käyttö ja tärkeät varotoimet, joita noudattamalla voit välttää vahingot. Lue tämä käyttöohje kokonaan ja varmista, että käytät tuotetta oikein. Säilytä tämä käyttöohje myöhempää ohjeiden tarvetta varten.

Sony-jälleenmyyjille

Tämän tuotteen asentaminen vaatii riittävää asiantuntemusta. Lue tämä käyttöohje kokonaan, jotta asennus voidaan suorittaa turvallisesti. Sony ei ole vastuussa vahingoista tai vammoista, jotka aiheutuvat tuotteen väärästä käsittelystä tai asennuksesta. Tämä ei vaikuta (mahdollisiin) asianomaisten lakien mukaisiin oikeuksiisi. Anna tämä käyttöohje asiakkaalle asennuksen jälkeen.

Turvallisuus

Sonyn tuotteet on suunniteltu turvallisiksi.

Jos tuotteita käytetään väärin, ne voivat kuitenkin aiheuttaa tulipalon, sähköiskun tai ne voivat kaatua tai pudota ja siten aiheuttaa vakavan vamman. Noudata turvallisuusvarotoimia, jotta vältät tällaiset vahingot.

VAROITUS

Tämä pöytäjalusta on tarkoitettu käytettäväksi vain seuraavassa mainittujen kohdetuotteiden kanssa. Käyttäminen muiden tuotteiden kanssa voi johtaa yhdistelmän epävakauteen ja henkilövahinkoihin.

Kohdetuote (maaliskuussa 2004)

Pöytäjalusta SU-P42T2 SU-P50T2
Litteä paneeliväritelevisio KDE-P42MRX1 KDE-P50MRX1 KDE-P61MRX1(näyttömalli) (PDM-4210) (PDM-5010) (PDM-6110)KE-P42MRX1 KE-P50MRX1 KE-P61MRX1(PDM-4210) (PDM-5010) (PDM-6110)
Nestekideväritelevisio KDL-L42MRX1(näyttömalli) (LDM-4210)	—KLV-L42MRX1(LDM-4210)

Asiakkaille

VAARA

Jos seuraavia varotoimia ei noudateta, voi aiheutua tulipalo, sähköisku tai tuotteen kaatuminen tai putoaminen ja siten vakavan vamma.

Asennus on jätettävä Sony-jälleenmyyjän järjestettäväksi.

Jos joku muu kuin Sony-jälleenmyyjän osoittama henkilö suorittaa asennuksen, voi seurata vakava vammautuminen, sillä näyttöyksikkö on erittäin painava.

Varmista, ettei jalusta pääse kaatumaan.

Muutoin pöytäjalusta voi kaatuessaan aiheuttaa vamman tai omaisuusvahinkoja. Pujota esimerkiksi köysi tai ketju pääkiinnittimen yläosassa olevien turvakiinnitysosien reikien läpi ja kiinnitä köyden tai ketjun toinen pää esimerkiksi seinään tai pilariin. Näin voit ankkuroida pöytäjalustan paikalleen ja estää sen kaatumisen.

Asenna pöytäjalusta varmasti tukevalle ja suoralle pinnalle.

Asenna pöytäjalusta niin, ettei se kallistu mihinkään suuntaan. Muutoin pöytäjalusta voi kaatua tai näyttöyksikkö pudota. Tällöin voi seurata vamma tai omaisuusvahinko.

Asenna pöytäjalusta vakaalle pinnalle.

Jos asennat pöytäjalustan epävakaalle pinnalle, se voi kaatua tai pudota. Tällöin voi seurata vamma tai omaisuusvahinko.

Älä nojaa pöytäjalustaan asennettuun näyttöyksikköön äläkä roiku siitä.

Pöytäjalusta voi kaatua tai näyttöyksikkö pudota ja aiheuttaa vakavan vamman tai hengenvaaran.

Älä peitä näyttöyksikön tuuletusaukkoa.

Jos peität tuuletusaukon (esimerkiksi liinalla), laitteen sisäosat voivat kuumentua ja voi syntyä tulipalo.

Varmista, ettei verkkovirtajohto tai näytön liitäntäkaapeli jää puristuksiin.

• V armista, ettei verkkovirtajohto tai näytön liitäntäkaapeli jää puristuksiin, kun asennat näyttöyksikön pöytäjalustaan. Jos verkkovirtajohto tai näytön liitäntäkaapeli vahingoittuu, seurauksena voi olla tulipalo tai sähköisku.
• V aro astumasta verkkovirtajohdon tai näytön liitäntäkaapelin päälle, kun kannat pöytäjalustaa. Verkkovirtajohto tai näytön liitäntäkaapeli voi vahingoittua ja aiheuttaa tulipalon tai sähköiskun.

Kanna jalustaa tässä käyttöohjeessa kuvatulla tavalla.

Jos pöytäjalustaa kannetaan väärin, se voi kaatua ja aiheuttaa vamman.

Varo kompastumasta verkkovirtajohtoon tai näytön liitäntäkaapeliin.

Jos kompastut verkkovirtajohtoon tai näytön liitäntäkaapeliin, pöytäjalusta voi kaatua ja aiheuttaa vamman.

Älä kanna pöytäjalustaa, kun näyttöyksikkö on asennettuna siihen.

Irrota näyttöyksikkö ennen pöytäjalustan kantamista. Muutoin näyttöyksikkö voi pudota ja aiheuttaa vamman.

Jos seuraavassa olevia varotoimia ei noudateta, on olemassa vammautumisen tai omaisuusvahingon vaara.

Tähän jalustaan saa asentaa vain mainitun kohdetuotteen.

Tämä jalusta on tarkoitettu käytettäväksi vain mainittujen kohdetuotteiden kanssa. Jos asennat muun laitteen kuin mainitun kohdetuotteen, laite voi pudota ja aiheuttaa vamman tai omaisuusvahinkoja.

Käytä kiinnitysruuveja.

Jos kiinnitysruuveja ei käytetä, näyttö voi kaatua ja aiheuttaa vammoja.

Asennusta koskevia huomautuksia

• Kun kokoat pöytäjalustan, aseta pakkausmateriaalit lattian suojaksi, jottei se vahingoitu.

• Asenna jalusta tukevalle ja suoralle pinnalle. Varmista, ettei jalustaa asenneta vinoon tai kallistuneeseen asentoon. Tämän varmistamiseksi noudata seuraavia ohjeita.

• Jos asennat jalustan pehmeälle pinnalle, esimerkiksi matolle, sijoita asennuskohtaan ensin sopiva levy.

• Älä asenna jalustaa lämmityslaitteen lähelle tai paikkaan, jossa se on alttiina suoralle auringonvalolle.
• Älä asenna jalustaa kuumaan tai kosteaan paikkaan tai ulos.

Käyttöä koskeva huomautus

Pyyhi aika ajoin jalusta puhtaaksi kuivalla, pehmeällä liinalla. Pinttyneet tahrat voit poistaa liinalla, joka on kostutettu kevyesti laimennetulla pesuaineliuoksella. Pyyhi alue lopuksi kuivalla, pehmeällä liinalla. Älä käytä puhdistuksessa mitään liuottimia, kuten tinneriä tai bensiiniä, sillä ne voivat vahingoittaa jalustan pintaa.

Pöytäjalustan kokoaminen

Sony-jälleenmyyjille

Sony-jälleenmyyjille

Seuraavat ohjeet on tarkoitettu vain Sony-jälleenmyyjille. Lue kokonaan edellä kuvatut turvaohjeet ja varmista erityisesti turvallisuus tämän tuotteen asennuksen, kunnossapidon, tarkastuksen ja korjauksen aikana.

Varmista, että asennustyöhön osallistuu vähintään kaksi henkilöä.

Varmista, että näyttöyksikön asentamiseen pöytäjalustaan osallistuu vähintään kaksi henkilöä. Jos yksi henkilö suorittaa asennuksen, seurauksena voi olla vammautuminen tai omaisuusvahinko.

Asenna pöytäjalusta turvallisesti tässä käyttöohjeessa olevien ohjeiden mukaan.

Jos jokin ruuveista jää löysäksi tai on poissa paikaltaan, pöytäjalusta voi kallistua ja kaatua tai näyttöyksikkö voi pudota. Tällöin voi seurata vamma tai omaisuusvahinko.

Varo vahingoittamasta käsiäsi tai sormiasi pöytäjalustan asennuksen aikana.

Varo vahingoittamasta käsiäsi tai sormiasi pöytäjalustan ja näyttöyksikön asennuksen aikana.

Asenna näyttöyksikkö ohjeiden mukaan tukevasti.

Kiristä ruuvit tiukasti.

Jos näyttöyksikköä ei asenneta tukevasti, se voi pudota ja aiheuttaa vamman.

Tarkasta osat

Nimi Määrä Nimi Määrä
Pääkiinnitin Uppokantaruuvi	1		10
		Kiinnitysruuvi
Jalusta 2	1	K a a p	e l1

Varaa ristipääruuvitaltta saatavillesi etukäteen.

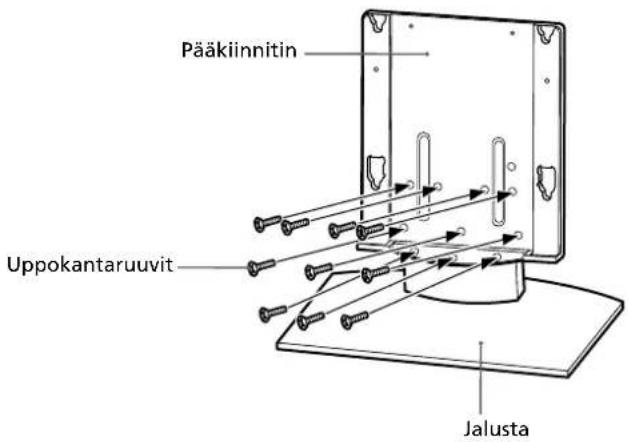

Asenna pääkiinnitin

Aseta pääkiinnitin jalustassa olevien ruuvinreikien kohdalle. Kiinnitä pääkiinnitin sitten jalustaan 10 uppokantaruuvilla.

Varmista, että vähintään kaksi henkilöä pitelee osia tämän toimenpiteen aikana. Kun olet kiertänyt 10 uppokantaruuvia paikoilleen, kiristä ruuvit vielä uudelleen.

Huomautus

Pitele jalustaa tiukasti ja pidä se vakaana.

Varoitus

Jos kiristät ruuvit sähkökäyttöisellä ruuvinvääntimellä, valitse kiristysvoiman asetukseksi noin 2,45 N·m. Älä käytä ruuvien kiristämisessä iskuporakonetta. Jos kiristät ruuvit iskuporakoneella tai sellaisella sähkökäyttöisellä ruuvinvääntimellä, jonka vääntövoima on suositeltua suurempi, ruuvit kiristyvät liikaa. Tällöin ruuvit tai tuote voivat vahingoittua. Jalusta voi kaatua ja aiheuttaa vakavia vammoja.

Pääkiinnitin Uppokantaruuvit Jalusta

Asenna näyttöyksikkö

VAARA

Suorita asennus loppuun ennen verkkovirtajohdon liittämistä pistorasiaan. Jos verkkovirtajohto jää puristuksiin laitteiden alle tai väliin, seurauksena voi olla oikosulku tai sähköisku.

Jos kompastut verkkovirtajohtoon tai näyttöyksikköön, jalusta voi kaatua ja aiheuttaa vamman.

1

Asenna näyttöyksikkö pöytäjalustaan.

① Liitä verkkovirtajohto ja näytön liitäntäkaapeli näyttöyksikköön.

Vihje

Katso Sonyn litteän paneeliväritelevision tai nestekideväritelevision käyttöohjeesta lisätietoja verkkovirtajohdon ja näytön liitäntäkaapelin liittämisestä.

Huomautuksia

- Jos näyttöyksikön paino kohdistuu kaiuttimiin, kaiuttimien muoto voi muuttua tai ne voivat irrota. Voit välttää tämän noudattamalla seuraavia ohjeita (vain KDE-P61MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1).

- Älä tartu kaiutinosiin kantaessasi näyttöyksikköä.

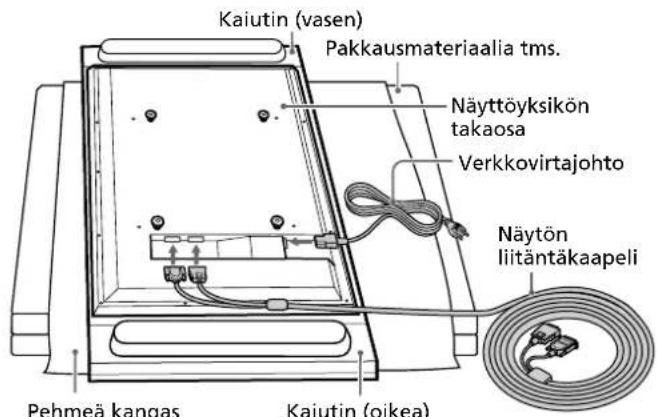

- Kun liität kaapelit näyttöyksikköön, aseta esimerkiksi pakkausmateriaalia pehmusteeksi lattialle ja aseta näyttöyksikkö pehmusteen päälle kuvaruutu alaspäin niin, että näyttöyksikön kummallakin puolella olevat kaiuttimet eivät ole pakkausmateriaalin tai muun pehmusteen päällä.

- Aseta näyttöyksikkö pehmustetun alustan päälle vakaasti.

- Suojaa näyttöyksikkö vahingoittumiselta ja lialta pehmeällä kankaalla.

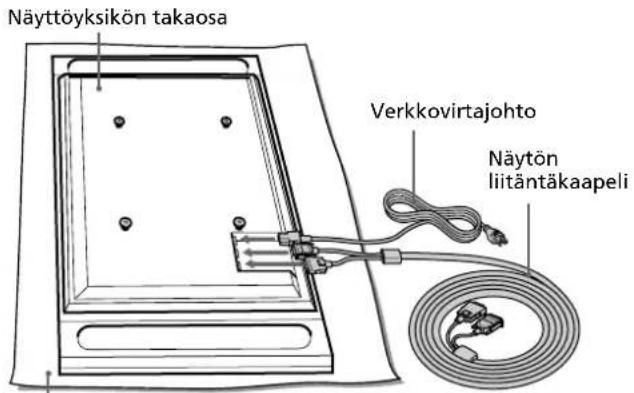

Näyttöyksikön takaosa Verkkovirtajohto Näytön liitäntäkaapeli

Pehmeä kangas

KDE-P42MRX1/KE-P42MRX1/KDE-P50MRX1/KE-P50MRX1

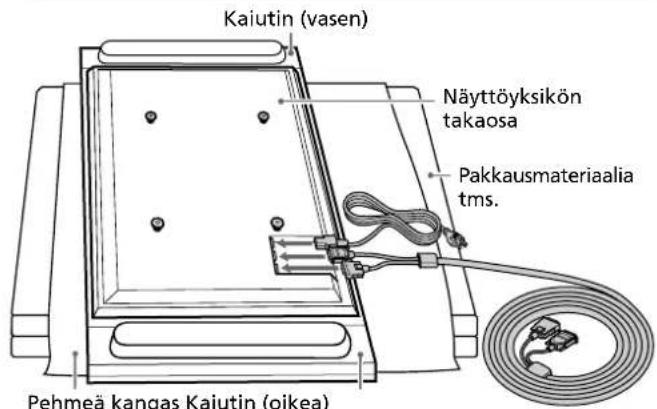

Kaiutin (vasen) Näyttöyksikön takaosa Pakkausmateriaalia tms. Pehmeä kangas Kaiutin (oikea)

KDE-P61MRX1/KE-P61MRX1

Kaiutin (vasen) Pakkausmateriaalia tms. Näyttöyksikön takaosa Verkkovirtajohto Näytön liitäntäkaapeli Pehmeä kangas Kaiutin (oikea)

KDL-L42MRX1/KLV-L42MRX1

Tästä eteenpäin olevat kuvat, joissa ei ole mallinimeä, perustuvat litteään paneeliväritelevisioon KDE-P42MRX1 ja KE-P42MRX1.

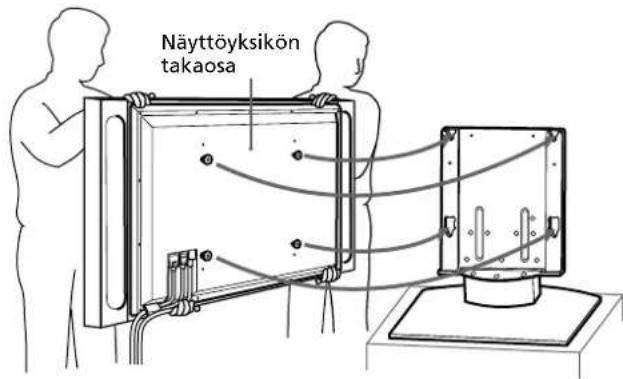

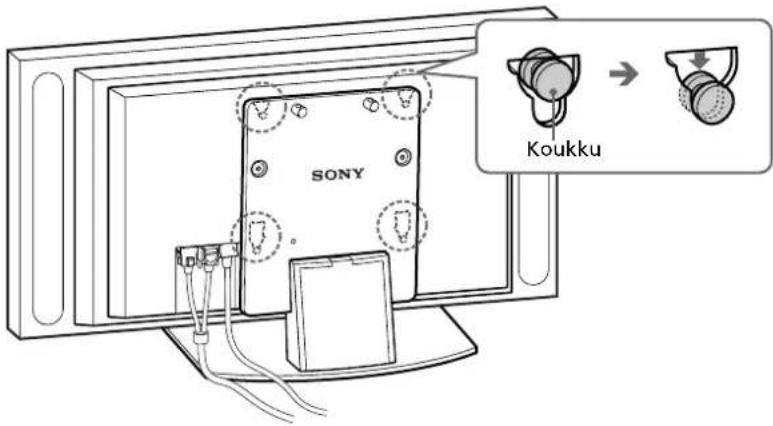

② Vähintään kahden henkilön on pideltävä näyttöyksikköä sen ylä- ja alaosan vasemmasta ja oikeasta reunasta, kun näyttöyksikön takaosan koukut kiinnitetään jalustassa oleviin kiinnityskohtiin. Varmista, että näyttöyksikön takaosassa olevat koukut ovat kokonaan asetettuina jalustan kiinnityskohdissa oleviin neljään reikään.

Huomautus

Varo kompastumasta verkkovirtajohtoon tai näytön liitäntäkaapeliin.

Näyttöyksikön takaosa

③Paina näyttöyksikköä suoraan alaspäin, kunnes se napsahtaa paikalleen.

Huomautuksia

- Paina näyttöyksikkö jalustaan pohjaan saakka. Varmista, että näyttöyksikkö on asennettu jalustaan vaakasuoraan asentoon.

- Pidä pöytäjalusta vakaana näyttöyksikön asennuksen aikana.

SONY Kouku

2

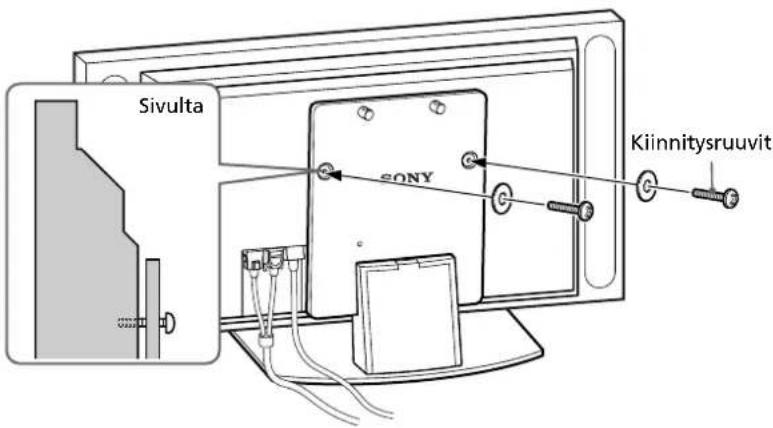

Kiinnitä näyttöyksikkö jalustaan kahdella kiinnitysruuvilla.

Sivulta SONY Kiinnitysruuvit

3

Pujota verkkovirtajohto ja näytön liitäntäkaapeli jalustan läpi.

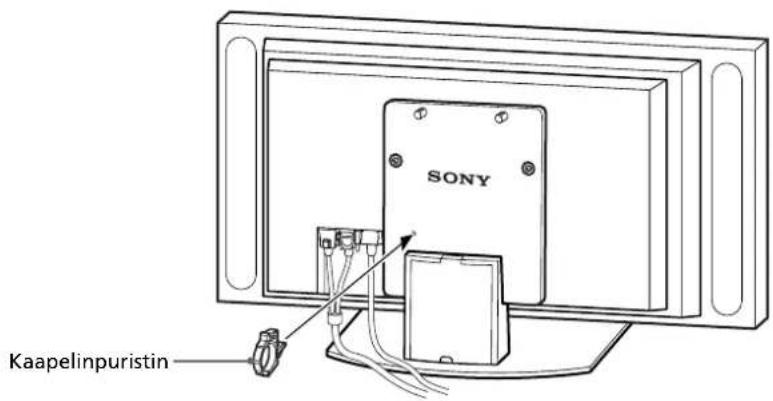

①Kiinnitä kaapelinpuristin pääkiinnittimeen.

SONY Kaapelinpuristin

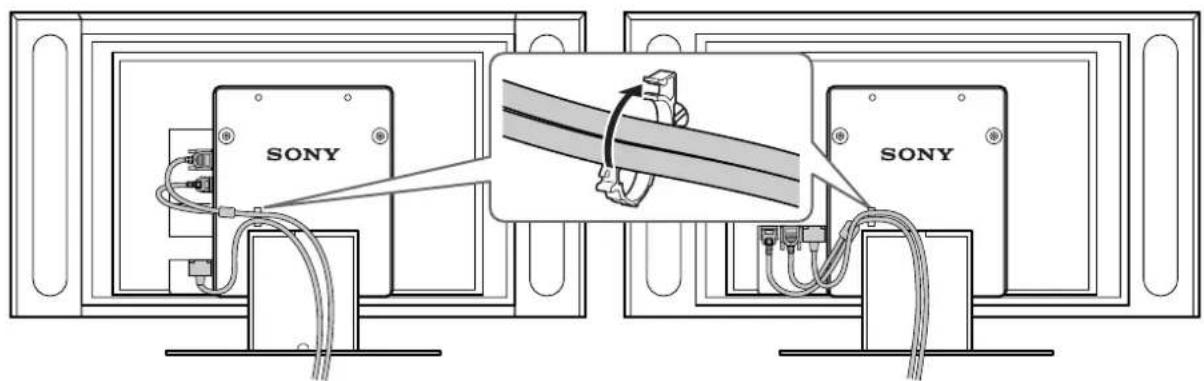

②Pujota verkkovirtajohto ja näytön liitäntäkaapeli kaapelinpuristimen läpi ja kiinnitä ne.

SONY SONY

KDL-L42MRX1/ KLV-L42MRX1

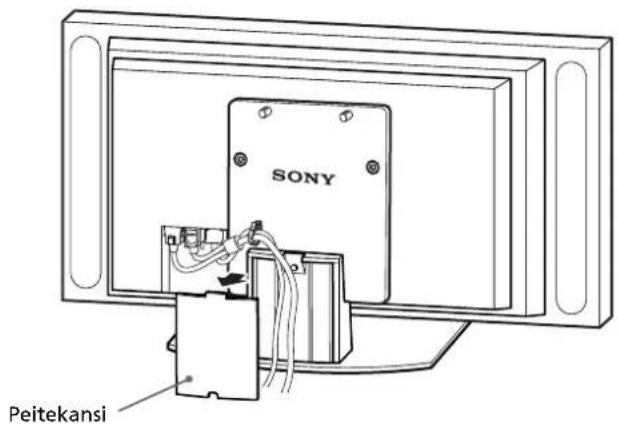

③ Irrota peitekansi jalustasta ja pujota verkkovirtajohto ja näytön liitäntäkaapeli jalustan sisään.

SONY Peitekansi

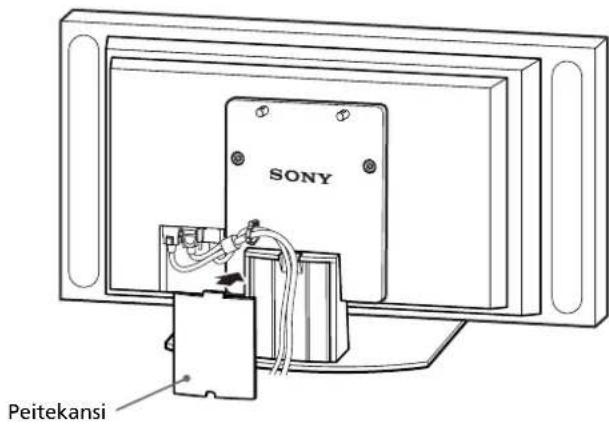

④Kiinnitä peitekansi takaisin jalustaan.

SONY Peitekansi

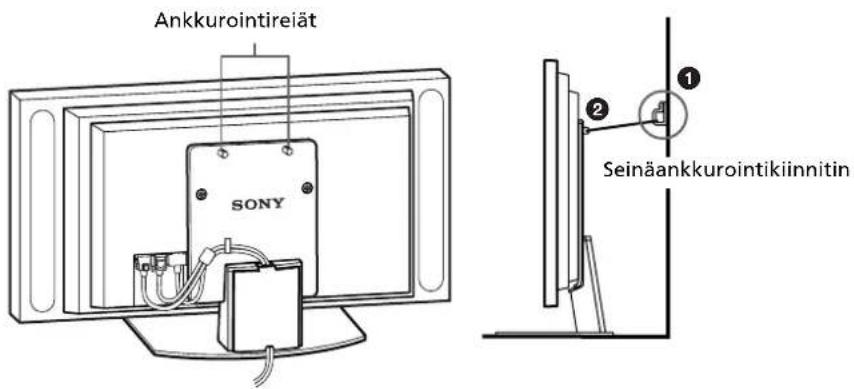

Varotoimet jalustan kaatumisen estämiseksi

VAARA

Varmista, ettei jalusta pääse kaatumaan. Muutoin pöytäjalusta voi kaatuessaan aiheuttaa vamman tai omaisuusvahinkoja. Ankkuroi pöytäjalusta esimerkiksi seinään tai pilariin, jotta se ei pääse kaatumaan.

Valmistele köysi tai ketju ja seinäankkurointikiinnitin etukäteen.

① Kiinnitä seinääankkuointikiinnitin kestävään seinään tai pilariin.
② Pujota köysi tai ketju kummankin ankkurointireiän läpi ja kiristä köyden tai ketjun toinen pää seinäankkurointikiinnittimeen.

Ankkurointireiät SONY Seinäankurointikiinnitin

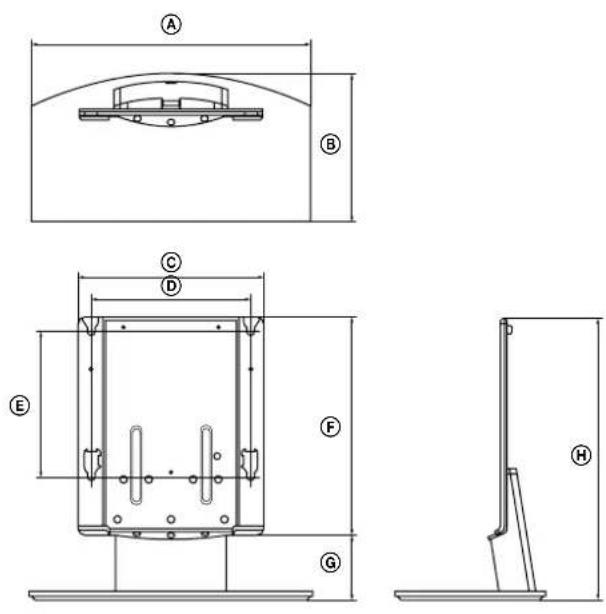

Tekniset tiedot

		SU-P42T2 SU-P50T2
Mitat: (mm) A 500 600
		B 295 321
		C 392
		D 340
		E 310
		F 461
		G 141
		H 602
Paino: (kg)		16,0 19,0

Valmistaja pidättää itsellään oikeuden muuttaa laitteen mallia ja ominaisuuksia ilman erillistä ilmoitusta.
