ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SUP42T2 SONY

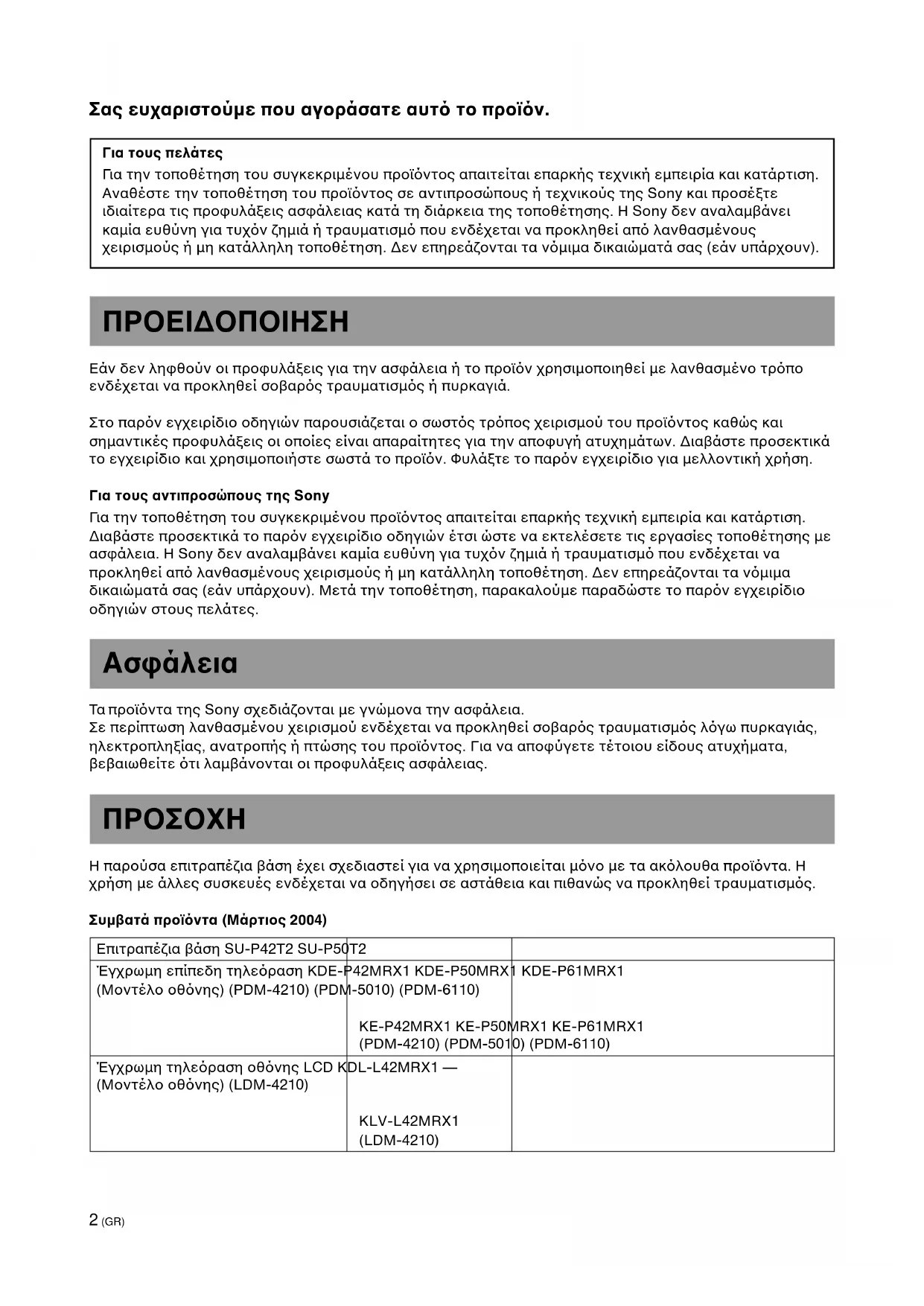

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.

Για τους πελάτες

Για την τοποθέτηση του συγκεκριμένου προϊόντος απαιτείται επαρκής τεχνική εμπειρία και κατάρτιση. Αναθέστε την τοποθέτηση του προϊόντος σε αντιπροσώπους ή τεχνικούς της Sony και προσέξτε ιδιαίτερα τις προφυλάξεις ασφάλειας κατά τη διάρκεια της τοποθέτησης. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή μη κατάλληλη τοποθέτηση. Δεν επηρεάζονται τα νόμιμα δικαιώματά σας (εάν υπάρχουν).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν ληφθούν οι προφυλάξεις για την ασφάλεια ή το προϊόν χρησιμοποιηθεί με λανθασμένο τρόπο ενδέχεται να προκληθεί σοβαρός τραυματισμός ή πυρκαγιά.

Στο παρόν εγχειρίδιο οδηγιών παρουσιάζεται ο σωστός τρόπος χειρισμού του προϊόντος καθώς και σημαντικές προφυλάξεις οι οποίες είναι απαραίτητες για την αποφυγή ατυχημάτων. Διαβάστε προσεκτικά το εγχειρίδιο και χρησιμοποιήστε σωστά το προϊόν. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Για τους αντιπροσώπους της Sony

Για την τοποθέτηση του συγκεκριμένου προϊόντος απαιτείται επαρκής τεχνική εμπειρία και κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών έτσι ώστε να εκτελέσετε τις εργασίες τοποθέτησης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή μη κατάλληλη τοποθέτηση. Δεν επηρεάζονται τα νόμιμα δικαιώματά σας (εάν υπάρχουν). Μετά την τοποθέτηση, παρακαλούμε παραδώστε το παρόν εγχειρίδιο οδηγιών στους πελάτες.

Ασφάλεια

Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια.

Σε περίπτωση λανθασμένου χειρισμού ενδέχεται να προκληθεί σοβαρός τραυματισμός λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι λαμβάνονται οι προφυλάξεις ασφάλειας.

ΠΡΟΣΟΧΗ

Η παρούσα επιτραπέζια βάση έχει σχεδιαστεί για να χρησιμοποιείται μόνο με τα ακόλουθα προϊόντα. Η χρήση με άλλες συσκευές ενδέχεται να οδηγήσει σε αστάθεια και πιθανώς να προκληθεί τραυματισμός.

Συμβατά προϊόντα (Μάρτιος 2004)

Επιτραπέζια βάση SU-P42T2 SU-P50T2
Έγχρωμη επίπεδη τηλεόραση KDE- (Μοντέλο οθόνης) (PDM-4210) (PDM-5010) (PDM-6110)		ΚΕ-P61MRX1 KE-P50MRX1 (PDM-4210) (PDM-5010) (PDM-6110)
Έγχρωμη τηλεόραση οθόνης LCD K (Μοντέλο οθόνης) (LDM-4210)	DL-L42MRX1 —KLV-L42MRX1 (LDM-4210)

Για τους πελάτες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος.

Αναθέστε την τοποθέτηση του προϊόντος σε αντιπροσώπους της Sony.

Εάν η τοποθέτηση δεν διεκπεραιωθεί από αντιπροσώπους της Sony, ενδέχεται το μεγάλο βάρος της οθόνης να προκαλέσει σοβαρό τραυματισμό.

Βεβαιωθείτε ότι έχετε λάβει τα απαραίτητα μέτρα, ώστε να αποτραπεί η πτώση της βάσης.

Σε αντίθετη περίπτωση, η επιτραπέζια βάση ενδέχεται να ανατραπεί κατά τη διάρκεια ενός σεισμού με συνέπεια τραυματισμούς ή υλικές ζημιές. Για τη στερέωση της επιτραπέζιας βάσης και την αποτροπή ανατροπής της, περάστε ένα σχοινί, μια αλυσίδα ή κάτι παρεμφερές μέσα από τις οπές των στηριγμάτων ασφαλείας που βρίσκονται στο επάνω μέρος του κεντρικού στηρίγματος και στερεώστε τα άκρα του σχοινιού, της αλυσίδας ή του μέσου που χρησιμοποιήσατε σε έναν τοίχο, μια κολώνα, κ.λπ.

Τοποθετήστε την επιτραπέζια βάση σε ενιαία και επίπεδη επιφάνεια.

Μην τοποθετείτε την επιτραπέζια βάση με τέτοιο τρόπο ώστε να κλίνει προς μία κατεύθυνση. Σε μια τέτοια περίπτωση, ενδέχεται να προκληθεί ανατροπή της επιτραπέζιας βάσης ή πτώση της οθόνης, με συνέπεια τραυματισμούς ή υλικές ζημιές.

Τοποθετήστε την επιτραπέζια βάση σε σταθερή επιφάνεια.

Εάν τοποθετήσετε την επιτραπέζια βάση σε ασταθή επιφάνεια, ενδέχεται η ισορροπία της να χαθεί και να ανατραπεί ή να πέσει, με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην στηρίζεστε και μην κρατιέστε από την οθόνη, μετά την τοποθέτησή της πάνω στην επιτραπέζια βάση.

Η βάση ενδέχεται να ανατραπεί ή η οθόνη να πέσει με συνέπεια σοβαρούς τραυματισμούς ή θάνατο.

Μην καλύπτετε την περιοχή εξαερισμού της οθόνης.

Εάν καλύψετε την περιοχή εξαερισμού (με κάποιο πανί, κ.λπ.), ενδέχεται να αυξηθεί η θερμοκρασία στο εσωτερικό της οθόνης και να προκληθεί πυρκαγιά.

Αποφύγετε την άσκηση πιέσεων στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης της οθόνης.

• Αποφύγετε την άσκηση πιέσεων στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης της οθόνης κατά την τοποθέτηση της οθόνης πάνω στην επιτραπέζια βάση. Σε περίπτωση καταστροφής του καλωδίου τροφοδοσίας ή του καλωδίου σύνδεσης της οθόνης, ενδέχεται να προκληθεί πυρκαγιά ή ηλεκτροπληξία.

- Κατά τη μεταφορά της επιτραπέζιας βάσης, μην πατάτε επάνω στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης της οθόνης. Ενδέχεται το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης της οθόνης να καταστραφούν, με συνέπεια πυρκαγιά ή ηλεκτροπληξία.

Η μεταφορά της βάσης πρέπει να γίνεται με τον τρόπο που απεικονίζεται στο παρόν εγχειρίδιο.

Σε διαφορετική περίπτωση, η επιτραπέζια βάση ενδέχεται να ανατραπεί και να προκαλέσει τραυματισμούς.

Δείξτε ιδιαίτερη προσοχή, ώστε να μην παραπατήσετε στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης της οθόνης.

Σε μια τέτοια περίπτωση, η επιτραπέζια βάση ενδέχεται να ανατραπεί και να προκαλέσει τραυματισμούς.

Μην μεταφέρετε την επιτραπέζια βάση ενώ η οθόνη είναι τοποθετημένη πάνω σε αυτή.

Αφαιρέστε την οθόνη, πριν τη μεταφορά της επιτραπέζιας βάσης. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της οθόνης με συνέπεια σωματικό τραυματισμό.

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην συνδέετε συσκευές διαφορετικές από τις καθορισμένες.

Η παρούσα επιτραπέζια βάση έχει σχεδιαστεί για να χρησιμοποιείται μόνο με τα καθορισμένα προϊόντα. Εάν συνδέσετε συσκευή διαφορετική από αυτήν που καθορίζεται, ενδέχεται να προκληθεί πτώση της με συνέπεια τραυματισμούς ή υλικές ζημιές.

Χρησιμοποιήστε τις βίδες ασφαλείας.

Εάν δεν χρησιμοποιήσετε τις βίδες ασφαλείας, ενδέχεται να προκληθεί πτώση της οθόνης με συνέπεια τραυματισμούς.

Παρατηρήσεις σχετικά με την εγκατάσταση

• Κατά τη διάρκεια της συναρμολόγησης, τοποθετήστε τα υλικά που περιέχονται στη συσκευασία στο δάπεδο ώστε να μην καταστραφεί το δάπεδο.
• Τοποθετήστε τη βάση σε ενιαία και επίπεδη επιφάνεια. Μην τοποθετείτε τη βάση υπό γωνία ή με κλίση προς τη μια πλευρά. Για να αποφευχθεί αυτό, λάβετε τις ακόλουθες προφυλάξεις.
  – Εάν θέλετε να τοποθετήσετε τη βάση πάνω σε μια μαλακή επιφάνεια όπως σε χαλί ή μοκέτα, τοποθετήστε πρώτα στο συγκεκριμένο σημείο ένα πλατύ κομμάτι ξύλου.
• Μ ην τοποθετείτε τη βάση σε σημείο εκτεθειμένο στο ηλιακό φως ή κοντά σε καλοριφέρ.
• Μ ην τοποθετείτε τη βάση σε ζεστά ή υγρά μέρη ή σε εξωτερικούς χώρους.

Παρατηρήσεις σχετικά με τη χρήση

Καθαρίζετε τη βάση περιστασιακά με ένα στεγνό και μαλακό πανί. Για να απομακρύνετε επίμονους ρύπους, χρησιμοποιήστε ένα πανί βρεγμένο με αραιωμένο απορρυπαντικό. Στη συνέχεια, σκουπίστε την περιοχή με ένα στεγνό μαλακό πανί. Μην χρησιμοποιείτε διαλυτικά, όπως για παράδειγμα νέφτι ή βενζίνη, καθώς ενδέχεται η επιφάνεια της βάσης να καταστραφεί.

Συναρμολόγηση της επιτραπέζιας βάσης

Για τους αντιπροσώπους της Sony

Για τους αντιπροσώπους της Sony

Οι ακόλουθες οδηγίες αφορούν μόνο τους αντιπρόσωπους της Sony. Διαβάστε προσεκτικά τις προφυλάξεις ασφαλείας που περιγράφονται παραπάνω και τηρήστε τα μέτρα ασφαλείας κατά τη διάρκεια της τοποθέτησης, της συντήρησης, του ελέγχου και της επισκευής του συγκεκριμένου προϊόντος.

Βεβαιωθείτε ότι η τοποθέτηση πραγματοποιείται από δύο ή περισσότερα άτομα.

Βεβαιωθείτε ότι η τοποθέτηση της οθόνης πάνω στην επιτραπέζια βάση πραγματοποιείται από δύο ή περισσότερα άτομα. Εάν η τοποθέτηση πραγματοποιηθεί από ένα μόνο άτομο, ενδέχεται να προκληθεί ατύχημα ή τραυματισμός.

Συναρμολογήστε με ασφάλεια την επιτραπέζια βάση, ακολουθώντας τις οδηγίες που περιγράφονται στο παρόν εγχειρίδιο.

Σε περίπτωση μερικής ή πλήρους χαλάρωσης της σύσφιξης σε κάποια από τις βίδες, ενδέχεται η επιτραπέζια βάση να χάσει την ισορροπία της και να ανατραπεί ή η οθόνη να πέσει, με συνέπεια τραυματισμούς ή υλικές ζημιές.

Προσέξτε να μην τραυματίσετε τα χέρια σας ή τα δάκτυλά σας κατά τη συναρμολόγηση της επιτραπέζιας βάσης.

Προσέξτε να μην τραυματίσετε τα χέρια σας ή τα δάκτυλά σας κατά τη συναρμολόγηση της επιτραπεζίας βάσης ή κατά την τοποθέτηση της οθόνης.

Βεβαιωθείτε ότι η οθόνη τοποθετήθηκε με ασφάλεια, ακολουθώντας σωστά τη διαδικασία.

Περιστρέψτε πολύ καλά τις βίδες.

Εάν η οθόνη δεν τοποθετηθεί με ασφάλεια, ενδέχεται να προκληθεί πτώση της με συνέπεια τραυματισμούς.

'Ελεγχος των εξαρτημάτων

Ονομασία Ποσότητα Ονομασία Ποσότητα
Κεντρικό στήριγμα Βίδα	1	[ΥC5Z]	10
		Βίδα ασφαλείας
Βάση 2	1 Σφιγκτήρας καλωδίων		1

Εφοδιαστείτε με ένα κατσαβίδι Phillips.

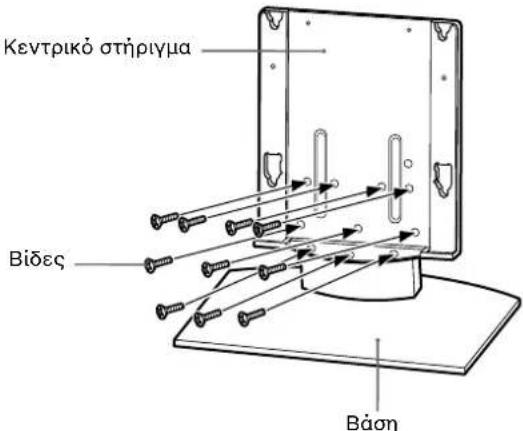

Τοποθέτηση του κεντρικού στηρίγματος

Ευθυγραμμίστε το κεντρικό στήριγμα με τις αντίστοιχες οπές για τις βίδες που υπάρχουν στη βάση. Στη συνέχεια, στερεώστε το κεντρικό στήριγμα στη βάση χρησιμοποιώντας τις δέκα βίδες.

Κατά τη διάρκεια αυτής της διαδικασίας, βεβαιωθείτε ότι δύο ή περισσότερα άτομα συγκρατούν τα συνδεόμενα μέρη.

Περιστρέψτε τις δέκα βίδες.

Σημείωση

Κατά τη διαδικασία, να κρατάτε και να διατηρείτε τη βάση σταθερή.

Προσοχή

Εάν χρησιμοποιήσετε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή στρέψης περίπου στην τιμή 2,45 Ν·m. Μην χρησιμοποιήσετε κρουστικό κατσαβίδι. Εάν χρησιμοποιήσετε κρουστικό ή ηλεκτρικό κατσαβίδι και η ροπή στρέψης είναι εκτός του καθορισμένου εύρους, ενδέχεται να ασκηθεί υπερβολική πίεση στη βίδα με αποτέλεσμα την καταστροφή της βίδας ή του προϊόντος. Ενδεχόμενη συνέπεια είναι η πτώση της βάσης και η πρόκληση σοβαρών τραυματισμών.

Κεντρικό στήριγμα Βίδες Βάση

Τοποθέτηση της οθόνης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η τοποθέτηση πρέπει να ολοκληρωθεί προτού συνδέσετε το καλώδιο τροφοδοσίας στην πρίζα τοίχου.

Εάν το καλώδιο τροφοδοσίας συμπιέζεται από άλλες συσκευές, ενδέχεται να προκληθεί βραχυκύκλωμα ή ηλεκτροπληξία.

Εάν παραπατήσετε στο καλώδιο τροφοδοσίας ή στην οθόνη, η επιτραπέζια βάση ενδέχεται να ανατραπεί και να προκαλέσει τραυματισμούς.

1 Τοποθετήστε την οθόνη πάνω στην επιτραπέζια βάση.

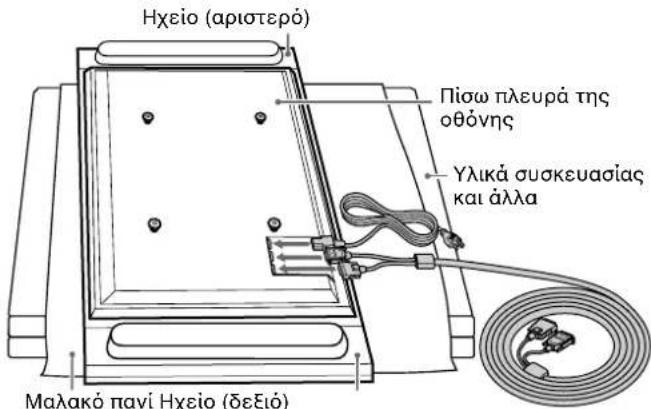

①Συνδέστε το καλώδιο τροφοδοσίας και το καλώδιο σύνδεσης της οθόνης στην οθόνη.

Συμβουλή

Για περισσότερες λεπτομέρειες σχετικά με τη σύνδεση του καλωδίου τροφοδοσίας και του καλωδίου σύνδεσης της οθόνης, ανατρέξτε στο εγχειρίδιο οδηγιών της έγχρωμης επίπεδης τηλεόρασης ή της έγχρωμης τηλεόρασης οθόνης LCD της Sony.

Σημειώσεις

- Εάν τοποθετήσετε την οθόνη επάνω στα ηχεία, ενδέχεται να προκληθεί παραμόρφωση του σχήματος ή χαλάρωση της σύνδεσης των ηχείων λόγω του βάρους της οθόνης. Για να αποφευχθεί αυτό, λάβετε τις ακόλουθες προφυλάξεις. (μόνο για τα μοντέλα KDE-P61MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1)

- Μ ην κρατάτε τα ηχεία όταν μεταφέρετε την οθόνη. - Κατά τη σύνδεση των καλωδίων στην οθόνη, τοποθετήστε τα υλικά που περιέχονται στη συσκευασία, στο δάπεδο και ακουμπήστε την οθόνη επάνω σε αυτά, ώστε τα ηχεία που υπάρχουν στις δύο πλευρές της οθόνης να μην εφάπτονται με τα υλικά της συσκευασίας.

- Βεβαιωθείτε ότι η οθόνη έχει στερεωθεί με ασφάλεια.

- Χρησιμοποιήστε ένα μαλακό πανί για να προστατέψετε την οθόνη από ζημιές ή ρύπους.

Πίσω πλευρά της οθόνης

Καλώδιο τροφοδοσίας Καλώδιο σύνδεσης της οθόνης

Malakó pavi

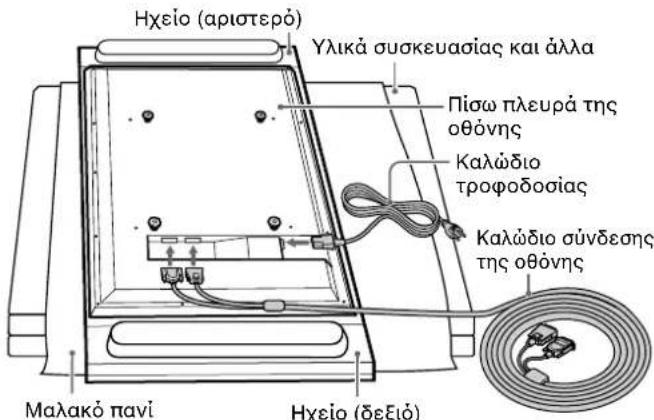

KDE-P42MRX1/KE-P42MRX1/KDE-P50MRX1/KE-P50MRX1

Ηχείο (αριστερό) Πίσω πλευρά της οθόνης Υλικά συσκευασίας και άλλα Μαλακό πανί Ηχείο (δεξιό)

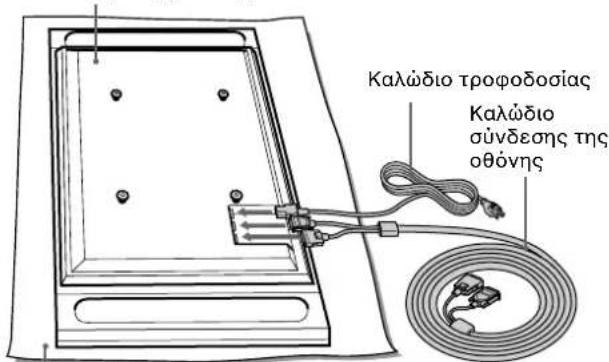

KDE-P61MRX1/KE-P61MRX1

Ηχείο (αριστερό) Υλικά συσκευασίας και άλλα Πίσω πλευρά της οθόνης Καλώδιο τροφοδοσίας Καλώδιο σύνδεσης της οθόνης Μαλακό πανί Ηχείο (δεξιό)

KDL-L42MRX1/KLV-L42MRX1

Οι εικόνες που εμφανίζονται παρακάτω και δεν περιέχουν την ένδειξη μοντέλου, αφορούν στα μοντέλα KDE-P42MRX1, KE-P42MRX1 της έγχρωμης επίπεδης τηλεόρασης.

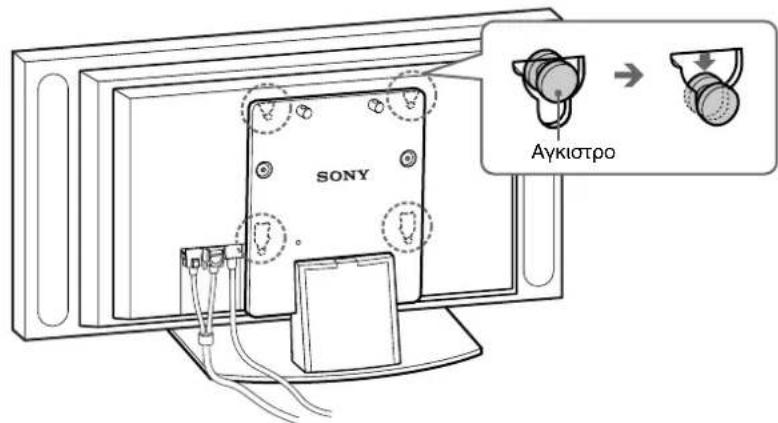

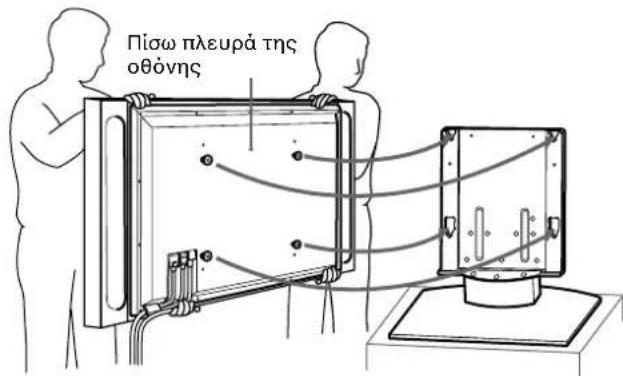

②Κατά την εισχώρηση των αγκίστρων που βρίσκονται στο πίσω μέρος της οθόνης στις αντίστοιχες οπές σύνδεσης της βάσης, φροντίστε δύο ή περισσότερα άτομα να συγκρατούν το δεξί και το αριστερό άκρο της επάνω και της κάτω πλευράς της οθόνης. Στη συνέχεια, βεβαιωθείτε ότι τα άγκιστρα που βρίσκονται στην πίσω πλευρά της οθόνης έχουν εισχωρήσει τελείως στις τέσσερις οπές σύνδεσης.

Σημείωση

Δείξτε ιδιαίτερη προσοχή, ώστε να μην παραπατήσετε στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης της οθόνης.

Πίσω πλευρά της οθόνης

③Σύρετε την οθόνη ευθεία και με φορά προς τα κάτω έως ότου να ασφαλίσει πάνω στη βάση.

Σημειώσεις

• Σύρετε την οθόνη έως το τερματικό σημείο. Βεβαιωθείτε ότι η οθόνη έχει τοποθετηθεί οριζόντια επάνω στη βάση.
• Κατά την τοποθέτηση της οθόνης, βεβαιωθείτε ότι η επιτραπέζια βάση παραμένει σταθερή.

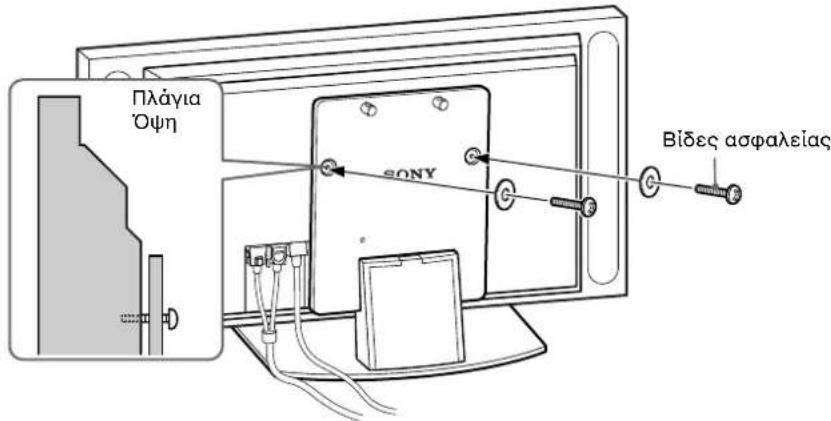

Συνδέστε την οθόνη επάνω στη βάση, χρησιμοποιώντας τις δύο βίδες ασφαλείας.

Πλάγια Όψη SONY Βίδες ασφαλείας

3

Διαπεράστε το καλώδιο τροφοδοσίας και το καλώδιο σύνδεσης της οθόνης μέσα από τη βάση.

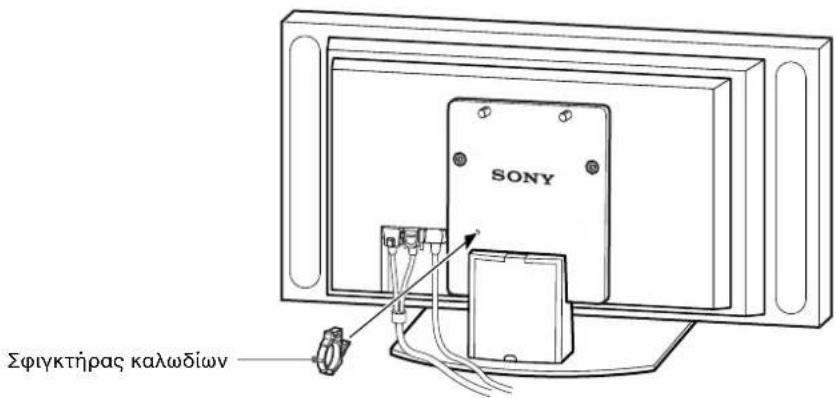

① Προσαρτήστε το σφιγκτήρα καλωδίων στο κεντρικό στήριγμα.

SONY Σφιγκτήρας καλωδίων

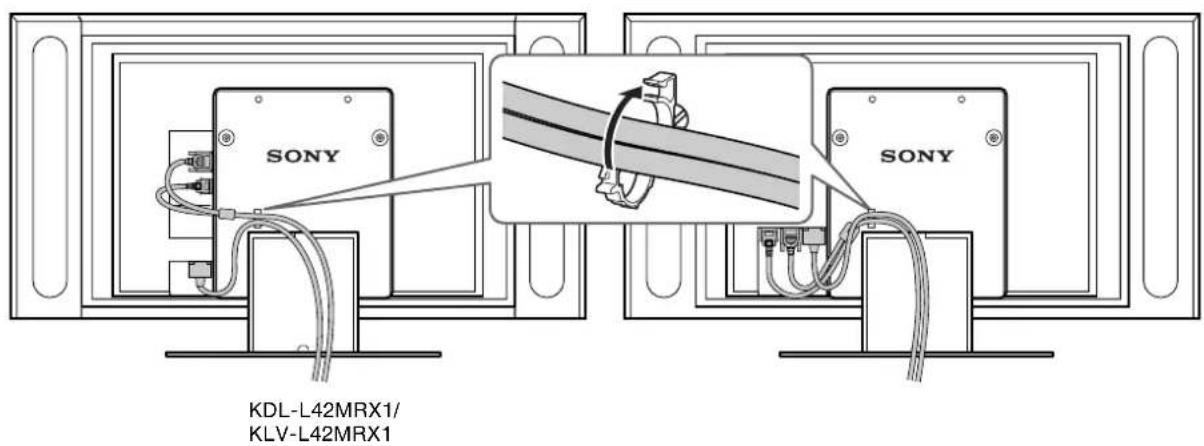

②Διαπεράστε το καλώδιο τροφοδοσίας και το καλώδιο σύνδεσης της οθόνης μέσα από το σφιγκτήρα καλωδίων και στερεώστε τα.

SONY KDL-L42MRX1/ KLV-L42MRX1 SONY

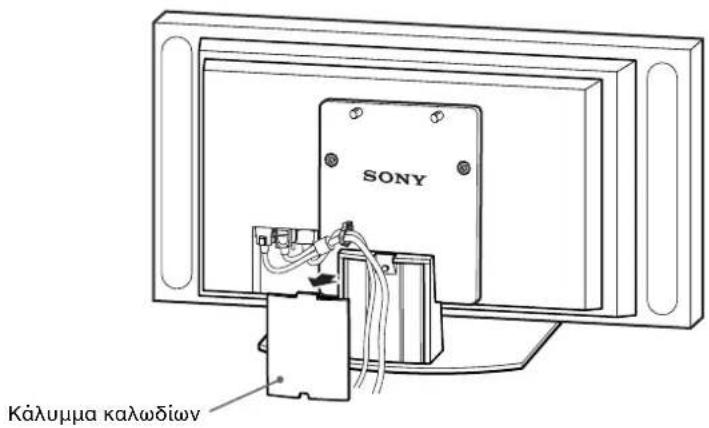

③Αφαιρέστε το κάλυμμα καλωδίων από τη βάση και διαπεράστε το καλώδιο τροφοδοσίας και το καλώδιο σύνδεσης της οθόνης στο εσωτερικό της βάσης.

SONY Κάλυμμα καλωδίων

④Τοποθετήστε πάλι το κάλυμμα καλωδίων στη βάση.

Κάλυμμα καλωδίων

Μέτρα ασφαλείας για την αποφυγή ανατροπής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι έχετε λάβει τα απαραίτητα μέτρα ώστε να αποτραπεί η πτώση της βάσης. Σε αντίθετη περίπτωση, η επιτραπέζια βάση ενδέχεται να ανατραπεί κατά τη διάρκεια ενός σεισμού με συνέπεια τραυματισμούς ή υλικές ζημιές. Στερεώστε την επιτραπέζια βάση σε έναν τοίχο, μια κολώνα, κ.λπ. ώστε να αποτρέψετε ενδεχόμενη ανατροπή της.

Εφοδιαστείτε με ένα σκοινί ή μια αλυσίδα και ένα στήριγμα τοίχου από αυτά που διατίθενται στο εμπόριο.

①Ασφαλίστε το στήριγμα τοίχου σε έναν στέρεο τοίχο ή μια κολώνα.
② Περάστε το σκοινί ή την αλυσίδα μέσα και από τις δύο οπές των προσαρτημάτων στήριξης και στη συνέχεια στερεώστε το άλλο άκρο του σκοινιού ή της αλυσίδας στο στήριγμα του τοίχου.

Προσαρτήματα στήριξης

1

2

Στήριγμα τοίχου

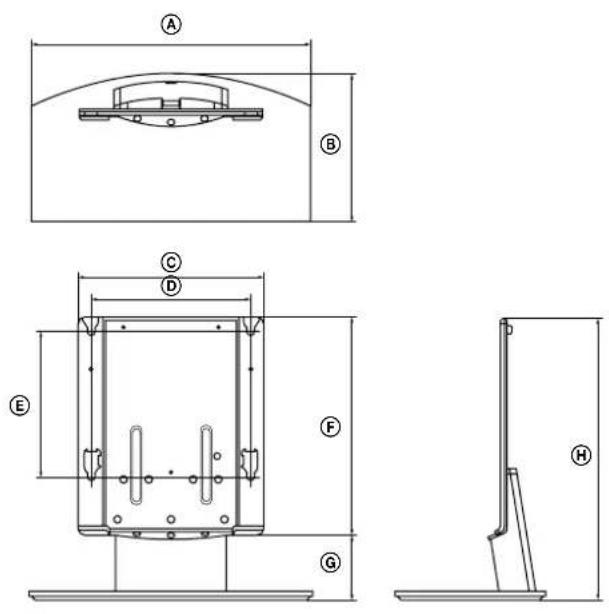

Τεχνικά χαρακτηριστικά

		SU-P42T2 SU-P50T2
Διαστάσεις: (mm) A	500	600
	B	295 321
	C	392
	D	340
	E	310
	F	461
	G	141
	H	602
Βάρος: (kg)		16,0 19,0

Η σχεδίαση και τα τεχνικά χαρακτηριστικά ενδέχεται να αλλάξουν χωρίς προειδοποίηση.
