| Type product | TV-standaard (TV-meubel) voor plat scherm |
| Merk | Sony |
| Model | SUP42T2 (SU-P42T2) |
| Afmetingen (mm) | A: 500, B: 295, C: 392, D: 340, E: 310, F: 461, G: 141, H: 602 |
| Gewicht | 16,0 kg |
| Materiaal | Staal (schatting) – handleiding niet gespecificeerd |
| Kleur | Zwart (schatting) |
| Draagvermogen | Ontworpen voor tv's uit de serie (KDE-P42MRX1, etc.) – max. gewicht niet gespecificeerd |
| Compatibel met | KDE-P42MRX1, KDE-P50MRX1, KDE-P61MRX1, KE-P42MRX1, KE-P50MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1 |
| Installatie | Door een professional (Sony-dealer), verplicht met twee personen |
| Veiligheid – muurverankering | Verplicht: gebruik een touw/ketting en een verankeringssteun om kantelen te voorkomen |
| Onderhoud | Zachte droge doek; hardnekkige vlekken: doek licht bevochtigen met verdund wasmiddel, daarna afnemen met een droge doek |
| Verboden onderhoudsproducten | Verdunner, benzine of andere chemische producten |
| Meegeleverde onderdelen | Hoofdconsole, steun, verzonken schroeven (10), bevestigingsschroeven (2), kabelclip |
| Benodigde gereedschappen | Kruiskopschroevendraaier (aanbevolen koppel 2,45 N·m indien elektrisch) |
| Repareerbaarheid | Onderdelen verkrijgbaar bij Sony; laat reparaties over aan een professional |
| Garantie | Niet gespecificeerd in de handleiding – raadpleeg de Sony-voorwaarden |
Veelgestelde vragen - SUP42T2 SONY
Gebruikersvragen over SUP42T2 SONY
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw TV-meubel in PDF-formaat gratis! Vind uw handleiding SUP42T2 - SONY en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. SUP42T2 van het merk SONY.
GEBRUIKSAANWIJZING SUP42T2 SONY

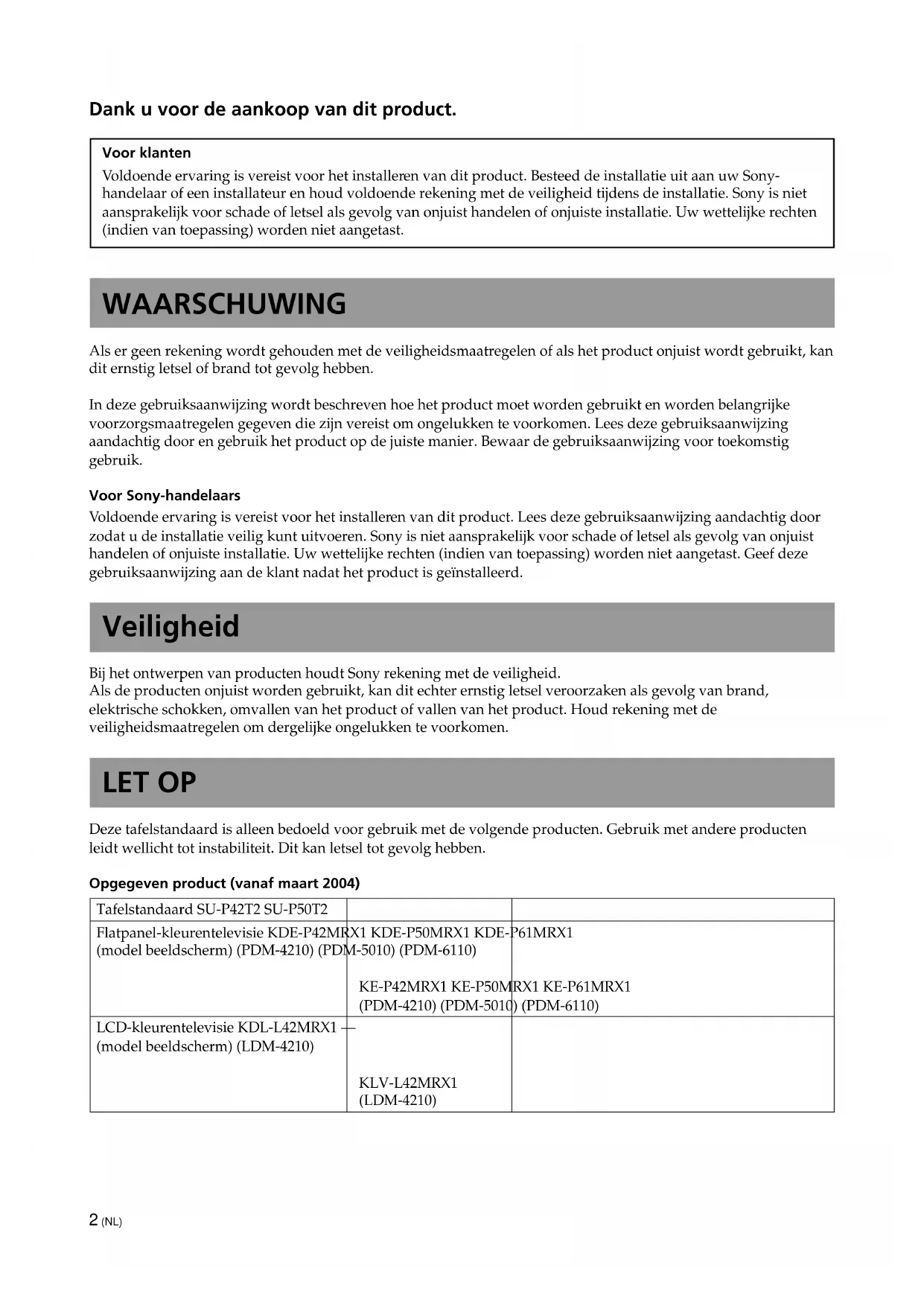

Dank u voor de aankoop van dit product.
Voor klanten
Voldoende ervaring is vereist voor het installeren van dit product. Besteed de installatie uit aan uw Sony-handelaar of een installateur en houd voldoende rekening met de veiligheid tijdens de installatie. Sony is niet aansprakelijk voor schade of letsel als gevolg van onjuist handelen of onjuiste installatie. Uw wettelijke rechten (indien van toepassing) worden niet aangetast.
WAARSCHUWING
Als er geen rekening wordt gehouden met de veiligheidsmaatregelen of als het product onjuist wordt gebruikt, kan dit ernstig letsel of brand tot gevolg hebben.
In deze gebruiksaanwijzing wordt beschreven hoe het product moet worden gebruikt en worden belangrijke voorzorgsmaatregelen gegeven die zijn vereist om ongelukken te voorkomen. Lees deze gebruiksaanwijzing aandachtig door en gebruik het product op de juiste manier. Bewaar de gebruiksaanwijzing voor toekomstig gebruik.
Voor Sony-handelaars
Voldoende ervaring is vereist voor het installeren van dit product. Lees deze gebruiksaanwijzing aandachtig door zodat u de installatie veilig kunt uitvoeren. Sony is niet aansprakelijk voor schade of letsel als gevolg van onjuist handelen of onjuiste installatie. Uw wettelijke rechten (indien van toepassing) worden niet aangetast. Geef deze gebruiksaanwijzing aan de klant nadat het product is geïnstalleerd.
Veiligheid
Bij het ontwerpen van producten houdt Sony rekening met de veiligheid.
Als de producten onjuist worden gebruikt, kan dit echter ernstig letsel veroorzaken als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product. Houd rekening met de veiligheidsmaatregelen om dergelijke ongelukken te voorkomen.
LET OP
Deze tafelstandaard is alleen bedoeld voor gebruik met de volgende producten. Gebruik met andere producten leidt wellicht tot instabiliteit. Dit kan letsel tot gevolg hebben.
Opgegeven product (vanaf maart 2004)
| Tafelstandaard SU-P42T2 SU-P50T2 | ||
| Flatpanel-kleurentelevisie KDE-P42MRX1 (model beeldscherm) (PDM-4210) (PDM-5010) (PDM-6110) | KE-P42MRX1 KE-P50MRX1 (PDM-4210) (PDM-5010) (PDM-6110) | P61MRX1 KE-P61MRX1 (PDM-6110) |
| LCD-kleurentelevisie KDL-L42MRX1 (model beeldscherm) (LDM-4210) | KLV-L42MRX1 (LDM-4210) |
Voor klanten
WAARSCHUWING
Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit leiden tot ernstig letsel of de dood als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product.
Besteed de installatie uit aan Sony-handelaars.
Als andere personen dan Sony-handelaars de installatie uitvoeren, kan dit ernstig letsel tot gevolg hebben, omdat het beeldscherm erg zwaar is.
Neem voldoende maatregelen om te voorkomen dat de standaard omvalt.
Als u dit niet doet, kan de tafelstandaard tijdens een aardbeving omvallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. Trek een koord of ketting door de bevestigingspunten voor het muuranker aan de bovenkant van de hoofdsteun en bevestig het andere uiteinde van het koord of de ketting aan een muur, pilaar of iets dergelijks om de tafelstandaard te verankeren. Zo voorkomt u dat de standaard omvalt.
Installeer de tafelstandaard op een stevige, vlakke ondergrond.
Installeer de tafelstandaard niet zodat deze overhelt naar een kant. Als u dit wel doet, kan de tafelstandaard omvallen of kan het beeldscherm vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.
Installeer de tafelstandaard op een stabiele ondergrond.
Als u de tafelstandaard op een instabiele ondergrond installeert, kan deze uit evenwicht raken en omvallen of vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.
Leun niet op en hang niet aan het beeldscherm als het beeldscherm op de tafelstandaard is bevestigd.
De tafelstandaard kan omvallen of het beeldscherm kan vallen. Dit kan ernstig letsel of de dood tot gevolg hebben.
Dek de ventilatieopeningen van het beeldscherm niet af.
Als u de ventilatieopeningen afdekt (bijvoorbeeld met een doek), kan het beeldscherm oververhit raken. Dit kan brand tot gevolg hebben.
Zorg ervoor dat het netsnoer en de beeldschermkabel niet beklemd raken.
- Zorg ervoor dat het netsnoer en de beeldschermkabel niet beklemd raken wanneer u het beeldscherm op de tafelstandaard bevestigt. Als het netsnoer of de beeldschermkabel is beschadigd, kan dit brand of elektrische schokken tot gevolg hebben.
- Zorg ervoor dat u niet op het netsnoer of de beeldschermkabel gaat staan wanneer u de tafelstandaard verplaatst. Het netsnoer of de beeldschermkabel kan worden beschadigd. Dit kan brand of elektrische schokken tot gevolg hebben.
Draag de standaard op de manier die wordt aangegeven in deze gebruiksaanwijzing.
Als de tafelstandaard op een onjuiste manier wordt gedragen, kan deze omvallen en letsel veroorzaken.
Struikel niet over het netsnoer of de beeldschermkabel.
Als u over het netsnoer of de beeldschermkabel struikelt, kan de tafelstandaard omvallen. Dit kan letsel tot gevolg hebben.
Verplaats de tafelstandaard niet als het beeldscherm hierop is bevestigd.
Haal het beeldscherm van de standaard voordat u de tafelstandaard gaat verplaatsen. Als u dit niet doet, kan het beeldscherm vallen. Dit kan lichamelijk letsel tot gevolg hebben.
Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.
Plaats geen andere apparaten dan de opgegeven producten op de standaard.
Deze standaard is alleen geschikt voor gebruik met de opgegeven producten. Als u andere apparaten plaatst dan de opgegeven producten, kunnen deze vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.
Gebruik de borgschroeven.
Als u de borgschroeven niet gebruikt, kan het beeldscherm vallen en letsel veroorzaken.
Opmerkingen over de installatie
- Tijdens het monteren legt u het verpakkingsmateriaal op de vloer om te voorkomen dat de vloer wordt beschadigd.
- Installeer de standaard op een stevige, vlakke ondergrond. Installeer de standaard niet onder een hoek of schuin. Houd rekening met de volgende voorzorgsmaatregelen om dit te voorkomen.
- Als u de standaard op een zachte ondergrond, zoals een mat of een kleed, plaatst, legt u eerst een plank op de gewenste plaats.
- Installeer de standaard niet op een plaats waar deze wordt blootgesteld aan direct zonlicht of in de buurt van de verwarming.
- Installeer de standaard niet op een hete of vochtige plaats of buiten.
Opmerking over het gebruik
U kunt de standaard schoon houden door deze regelmatig schoon te vegen met een droge, zachte doek. U kunt hardnekkige vlekken verwijderen met een doek die licht is bevochtigd met verdund zeepsop. Veeg het gebied vervolgens droog met een droge, zachte doek. Gebruik geen chemicaliën, zoals thinner of benzine, omdat deze de afwerking van de standaard kunnen aantasten.
De tafelstandaard monteren
Voor Sony-handelaars
Voor Sony-handelaars
De volgende instructies zijn alleen voor Sony-handelaars. Lees de bovenstaande veiligheidsmaatregelen aandachtig door en houd voldoende rekening met de veiligheid tijdens het installeren, onderhouden, controleren en repareren van dit product.
Ten minste twee personen moeten het installatiewerk uitvoeren.
Ten minste twee personen moeten het beeldscherm op de tafelstandaard bevestigen. Als één persoon het installatiewerk uitvoert, kan dit een ongeluk of letsel tot gevolg hebben.
Monteer de tafelstandaard op de juiste manier volgens de instructies in deze gebruiksaanwijzing.
Als een van de schroeven loszit of uit de standaard valt, kan de tafelstandaard overhellen en omvallen of kan het beeldscherm vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.
Wees voorzichtig en bezeer uw handen en vingers niet tijdens het monteren van de tafelstandaard.
Wees voorzichtig en bezeer uw handen en vingers niet tijdens het monteren van de tafelstandaard of het installeren van het beeldscherm.
Bevestig het beeldscherm stevig op de standaard volgens de juiste procedure.
Draai de schroeven stevig vast.
Als het beeldscherm niet stevig is bevestigd, kan dit vallen en letsel veroorzaken.
De onderdelen controleren
| Naam Aantal Naam Aantal | |||
Hoofdsteun Platkopschroef | 1 |  | 10 |
Borgschroef | |||
Standaard 2 | 1 Kabelklem |  | 1 |
Leg voor de installatie een kruiskopschroevendraaier klaar.

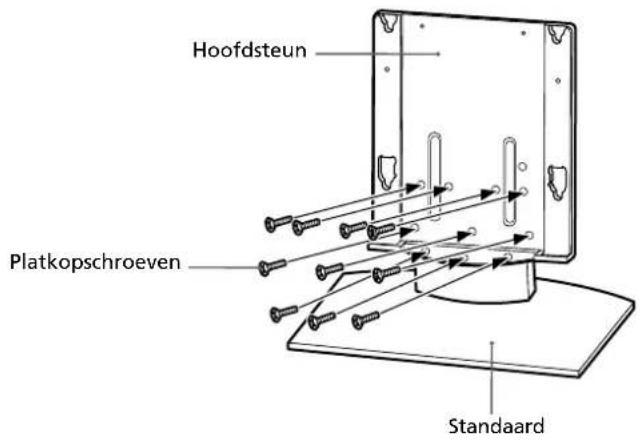

De hoofdsteun installeren
Lijn de hoofdsteun uit met de schroefgaten in de standaard. Bevestig de hoofdsteun vervolgens op de standaard met 10 platkopschroeven.
Ten minste twee personen moeten de onderdelen vasthouden tijdens deze procedure. Draai de 10 platkopschroeven vast nadat u deze tijdelijk hebt bevestigd.
Opmerking
Houd de standaard stevig en stabiel vast.
Let op
Wanneer u een elektrische schroevendraaier gebruikt, moet de draaikracht worden ingesteld op ongeveer 2,45 N·m. Gebruik geen accuschroevendraaier. Als u een accuschroevendraaier of een elektrische schroevendraaier met een te grote draaikracht gebruikt, kunnen de schroeven te stevig worden vastgedraaid. Dit kan beschadiging van de schroeven of het product tot gevolg hebben. De standaard kan vallen en ernstig letsel veroorzaken.
Het beeldscherm installeren
WAARSCHUWING
Sluit het netsnoer pas aan op het stopcontact als het beeldscherm op de tafelstandaard is bevestigd. Als het netsnoer beklemd raakt onder of tussen onderdelen van de apparatuur, kan dit kortsluiting of elektrische schokken tot gevolg hebben.
Als u over het netsnoer of het beeldscherm struikelt, kan de standaard omvallen. Dit kan letsel tot gevolg hebben.
1 Bevestig het beeldscherm op de tafelstandaard.

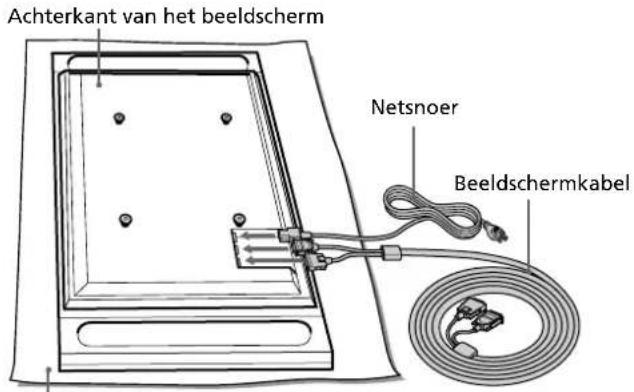

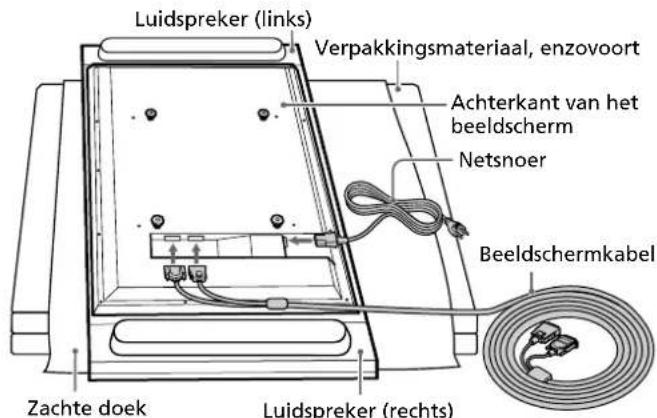

①Sluit het netsnoer en de beeldschermkabel aan op het beeldscherm.
Tip
Raadpleeg de gebruiksaanwijzing van de Sony flatpanel-kleurentelevisie of LCD-kleurentelevisie voor meer informatie over het aansluiten van het netsnoer en de beeldschermkabel.
Opmerkingen
- Als de luidsprekers het gewicht van het beeldscherm moeten dragen, kan dit vervorming of een losse aansluiting van de luidsprekers tot gevolg hebben. Houd rekening met de volgende punten om dit te voorkomen. (Alleen voor de KDE-P61MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1)
- Houd de luidsprekers niet vast als u het beeldscherm verplaatst.

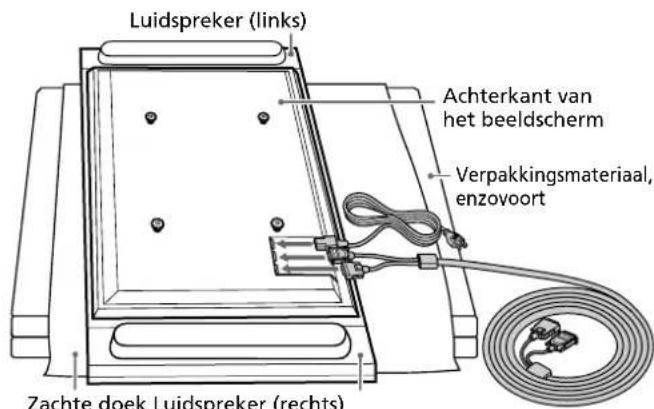

- W anneer u de kabels aansluit op het beeldscherm, plaatst u verpakkingsmateriaal op de vloer en legt u het beeldscherm met het glas naar beneden op de vloer zodat de luidsprekers aan beide kanten van het beeldscherm niet op het verpakkingsmateriaal rusten.
• Zorg ervoor dat het beeldscherm stabiel ligt.
- Gebruik een zachte doek om het glas van het beeldscherm te beschermen tegen beschadiging of vuil.
Zachte doek
KDE-P42MRX1/KE-P42MRX1/KDE-P50MRX1/KE-P50MRX1
KDE-P61MRX1/KE-P61MRX1
KDL-L42MRX1/KLV-L42MRX1
De afbeeldingen die vanaf nu worden weergegeven zonder vermelding van de modelnaam, zijn gebaseerd op de flatpanel-kleurentelevisie KDE-P42MRX1, KE-P42MRX1.

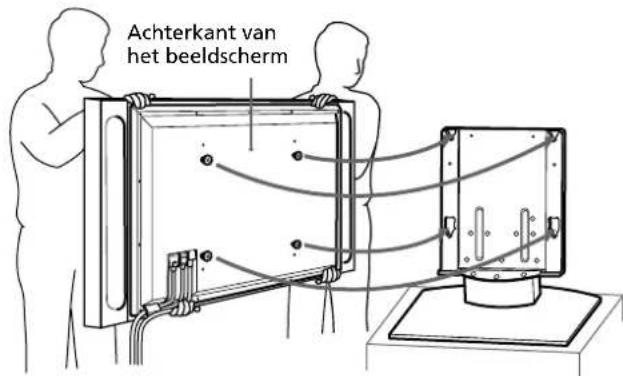

② Ten minste twee personen moeten links en rechts de boven- en onderkant van het beeldscherm vasthouden wanneer de haken aan de achterkant van het beeldscherm in de openingen in de hoofdsteun van de standaard worden geplaatst. Controleer vervolgens of de haken aan de achterkant van het beeldscherm volledig in de vier openingen in de hoofdsteun zijn geplaatst.
Opmerking
Struikel niet over het netsnoer of de beeldschermkabel.

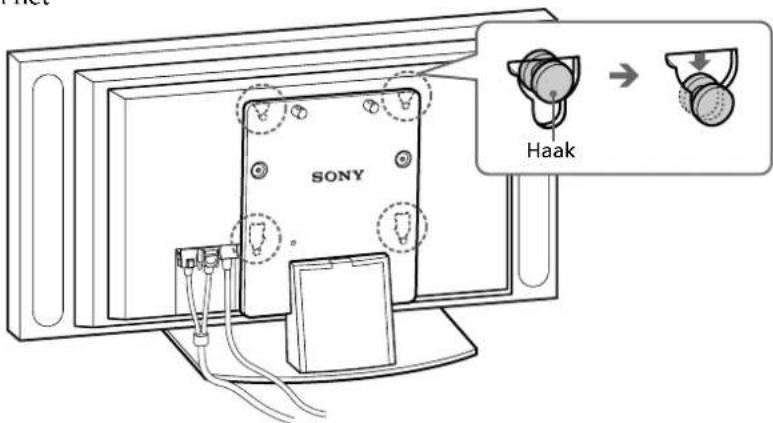

③Schuif het beeldscherm recht naar beneden tot dit vastklikt.
Opmerkingen
- Schuif het beeldscherm zo ver mogelijk naar beneden. Controleer of het beeldscherm horizontaal op de standaard is geplaatst.
- Zorg dat de tafelstandaard stabiel wordt gehouden tijdens de installatie van het beeldscherm.

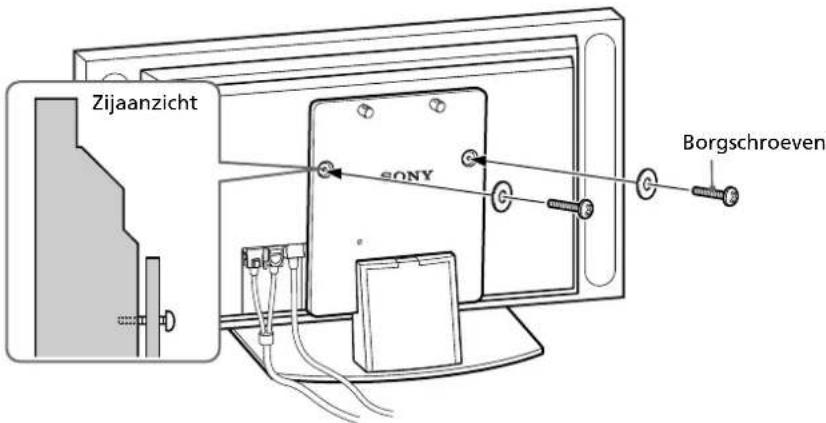

Bevestig het beeldscherm op de standaard met de twee borgschroeven.
3

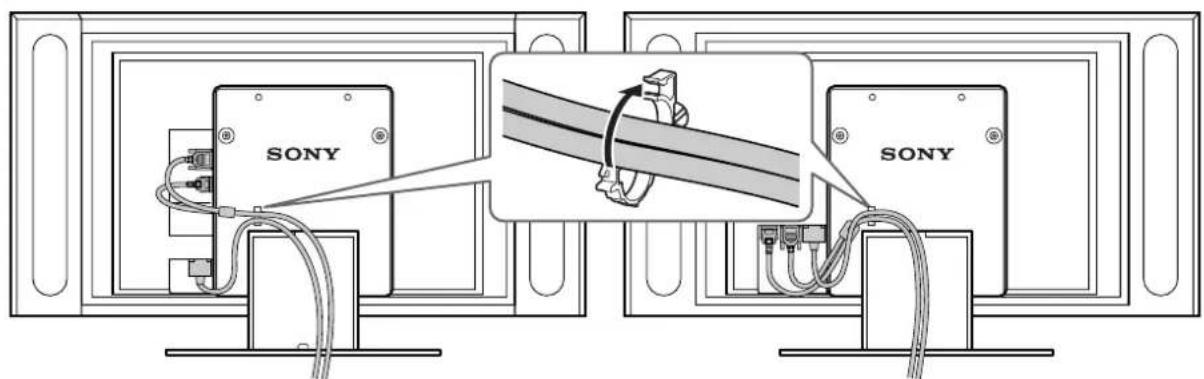

Leid het netsnoer en de beeldschermkabel door de standaard.

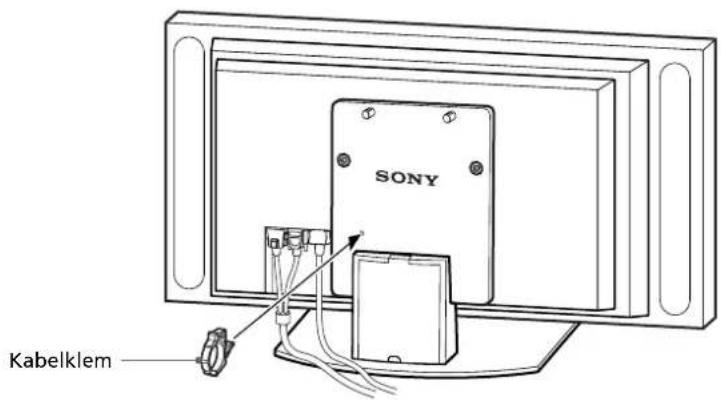

①Bevestig de kabelklem aan de hoofdsteun.
② Trek het netsnoer en de beeldschermkabel door de kabelklem en zet deze vast.
KDL-L42MRX1/ KLV-L42MRX1

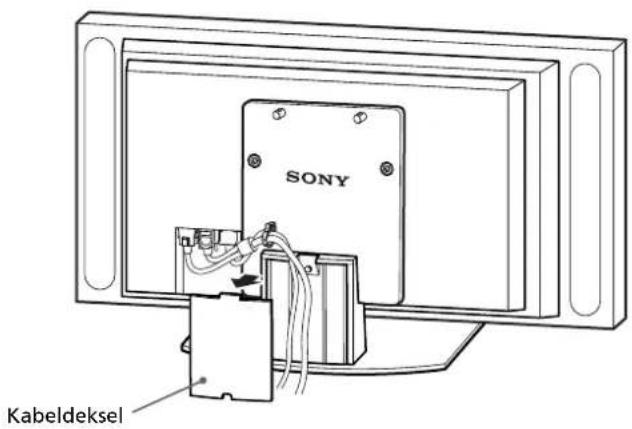

③ Verwijder het kabeldeksel van de standaard en leid het netsnoer en de beeldschermkabel in de standaard.

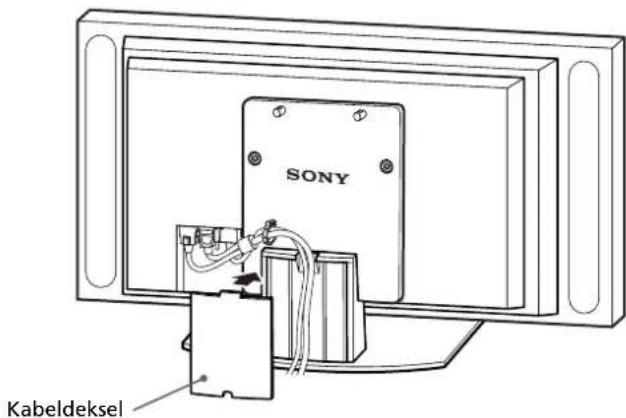

4Plaats het kabeldeksel terug op de standaard.

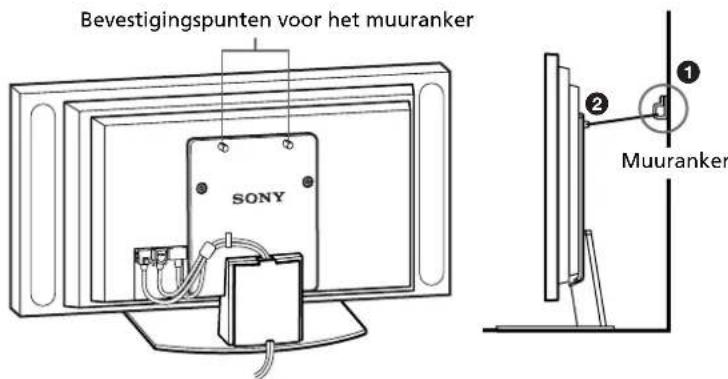

Veiligheidsmaatregelen om omvallen te voorkomen
WAARSCHUWING
Neem voldoende maatregelen om te voorkomen dat de standaard omvalt. Als u dit niet doet, kan de tafelstandaard tijdens een aardbeving omvallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. Veranker de tafelstandaard aan een muur, pilaar of iets dergelijks om te voorkomen dat de standaard omvalt.
Leg van tevoren een koord of ketting en het muuranker klaar.
①Bevestig het muuranker aan een stevige muur of pilaar.
② Trek het koord of de ketting door beide bevestigingspunten voor het muuranker en bevestig het andere uiteinde van het koord of de ketting aan het muuranker.

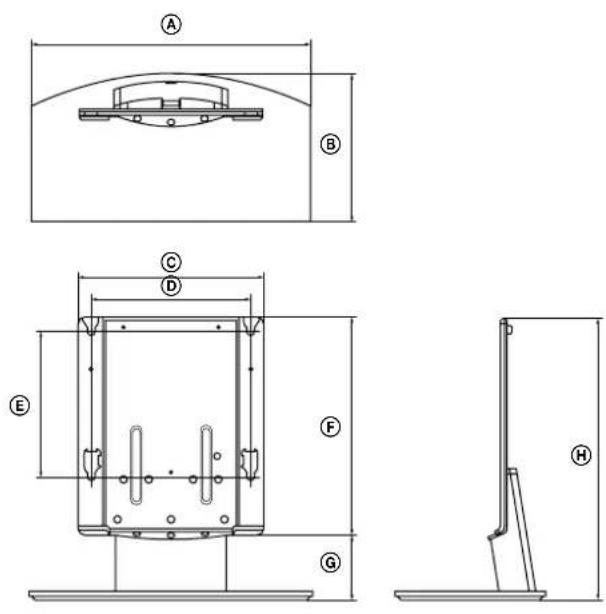

Technische gegevens
| SU-P42T2 SU-P50T2 | |||
| Afmetingen: (mm) A | 500 | 600 | |
| B 295 321 | |||
| C 392 | |||
| D 340 | |||
| E 310 | |||
| F 461 | |||
| G 141 | |||
| H 602 | |||
| Gewicht: (kg) | 16,0 19,0 | ||
Wijzigingen in ontwerp en technische gegevens zijn voorbehouden zonder voorafgaande kennisgeving.
