SUP42T2 - TV-Möbel SONY - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts SUP42T2 SONY als PDF.
| Produkttyp | Fernseherständer (TV-Möbel) für Flachbildschirme |
| Marke | Sony |
| Modell | SUP42T2 (SU-P42T2) |
| Abmessungen (mm) | A: 500, B: 295, C: 392, D: 340, E: 310, F: 461, G: 141, H: 602 |
| Gewicht | 16,0 kg |
| Material | Stahl (Schätzung) – nicht in der Anleitung angegeben |
| Farbe | Schwarz (Schätzung) |
| Tragfähigkeit | Für Fernseher der Serie (KDE-P42MRX1, usw.) ausgelegt – max. Gewicht nicht angegeben |
| Kompatibel mit | KDE-P42MRX1, KDE-P50MRX1, KDE-P61MRX1, KE-P42MRX1, KE-P50MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1 |
| Installation | Durch einen Fachmann (Sony-Händler), zwingend zu zweit |
| Sicherheit – Wandverankerung | Erforderlich: Verwendung eines Seils/einer Kette und eines Verankerungssupports, um ein Umkippen zu verhindern |
| Pflege | Trockenes, weiches Tuch; hartnäckige Flecken: leicht mit verdünntem Reinigungsmittel getränktes Tuch, dann mit trockenem Tuch nachwischen |
| Verbotene Reinigungsmittel | Verdünner, Benzin oder andere Chemikalien |
| Mitgelieferte Teile | Hauptkonsole, Standfuß, Senkkopfschrauben (10), Befestigungsschrauben (2), Kabelbinder |
| Benötigte Werkzeuge | Kreuzschlitzschraubendreher (empfohlenes Drehmoment 2,45 N·m bei elektrischem Schrauber) |
| Reparierbarkeit | Ersatzteile bei Sony erhältlich; Reparaturen einem Fachmann überlassen |
| Garantie | In der Anleitung nicht angegeben – siehe Sony-Bedingungen |
Häufig gestellte Fragen - SUP42T2 SONY
Benutzerfragen zu SUP42T2 SONY
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr TV-Möbel kostenlos im PDF-Format! Finden Sie Ihr Handbuch SUP42T2 - SONY und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SUP42T2 von der Marke SONY.
BEDIENUNGSANLEITUNG SUP42T2 SONY
Danke, dass Sie sich für dieses Produkt entschieden haben.
Hinweis an Kunden
Zur Installation dieses Produkts sind Fachkenntnisse erforderlich. Lassen Sie die Installationsarbeiten unbedingt von Ihrem Sony-Händler oder entsprechenden Fachleuten ausführen und beachten Sie bei der Installation die nötigen Sicherheitsvorkehrungen. Sony übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt oder eine fehlerhafte Montage entstehen. Ihre gesetzlich vorgeschriebenen Rechte (sofern vorhanden) bleiben davon unberührt.
ACHTUNG
Wenn die Sicherheitsmaßnahmen nicht eingehalten werden oder das Produkt unsachgemäß verwendet wird, besteht Feuergefahr und die Gefahr schwerer Verletzungen.
Diese Gebrauchsanweisung erläutert die richtige Handhabung des Produkts und enthält wichtige Sicherheitshinweise, um Unfälle zu verhindern. Lesen Sie diese Anweisungen sorgfältig durch und verwenden Sie das Produkt sachgemäß. Bewahren Sie diese Gebrauchsanweisung zum späteren Nachschlagen sorgfältig auf.
Für Sony-Händler
Zur Installation dieses Produkts sind Fachkenntnisse erforderlich. Lesen Sie diese Gebrauchsanweisung unbedingt sorgfältig durch, damit eine sichere Ausführung der Arbeiten gewährleistet ist. Sony übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt oder eine fehlerhafte Montage entstehen. Ihre gesetzlich vorgeschriebenen Rechte (sofern vorhanden) bleiben davon unberührt. Händigen Sie diese Gebrauchsanweisung nach der Installation bitte an den Kunden aus.
Sicherheit
Bei der Entwicklung von Sony-Produkten wird besonderer Wert auf den Faktor Sicherheit gelegt. Wenn ein Produkt jedoch nicht sachgemäß verwendet wird, kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Geräts zu schweren Verletzungen kommen. Beachten Sie bitte unbedingt die Sicherheitsmaßnahmen, um solche Unfälle zu vermeiden.
VORSICHT
Dieser Tischständer wurde ausschließlich für die folgenden Geräte konzipiert. Wenn Sie andere Geräte an diesem Ständer montieren, sind diese Geräte unter Umständen nicht stabil befestigt und es besteht Unfallgefahr.

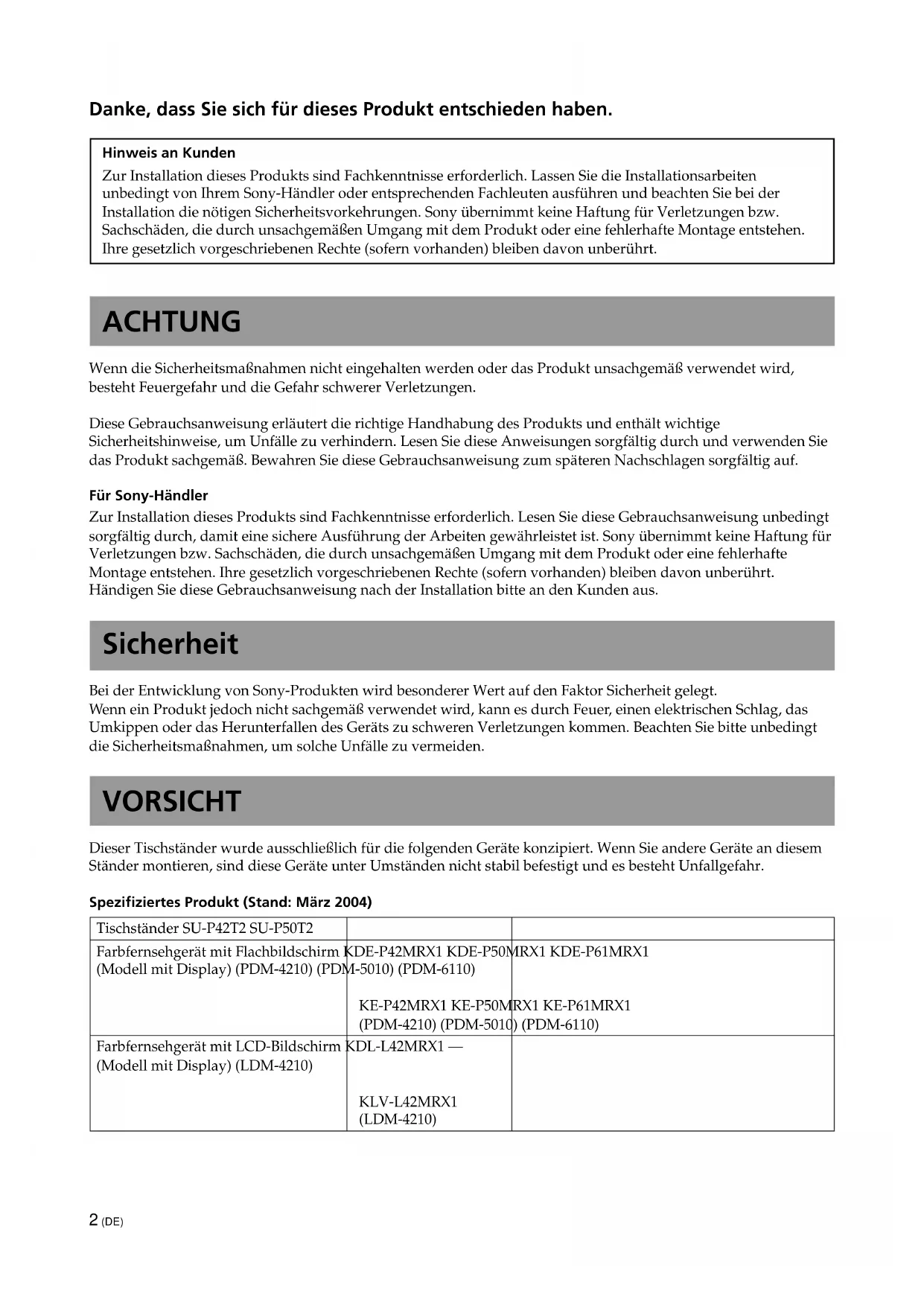

Spezifiziertes Produkt (Stand: März 2004)
| Tischständer SU-P42T2 SU-P50T2 | ||
| Farbfernsehgerät mit Flachbildschirm (Modell mit Display) (PDM-4210) (PDM-5010) (PDM-6110) | KDE-P42MRX1 KDE-P50MRX1 KDE-P61MRX1 | MRX1 KDE-P61MRX1 |
| KE-P42MRX1 KE-P50MRX1 KE-P61MRX1(PDM-4210) (PDM-5010) (PDM-6110) | ||
| Farbfernsehgerät mit LCD-Bildschirm (Modell mit Display) (LDM-4210) | KDL-L42MRX1 —KLV-L42MRX1(LDM-4210) | |
Für Kunden
ACHTUNG
Bitte beachten Sie unbedingt die folgenden Sicherheitsmaßnahmen! Andernfalls kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Geräts zu schweren oder gar tödlichen Verletzungen kommen.
Lassen Sie die Installation unbedingt von einem Sony-Händler ausführen.
Werden die Installationsarbeiten von anderen Personen als den Fachleuten eines Sony-Händlers ausgeführt, besteht die Gefahr schwerer Verletzungen, denn das Display ist sehr schwer.
Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Ständers zu verhindern.
Andernfalls könnte der Tischständer, zum Beispiel bei einem Erdbeben, umkippen und es besteht die Gefahr von Sachschäden und Verletzungen. Ziehen Sie eine Sicherungskette, ein Sicherungskabel oder etwas Ähnliches durch die Bohrungen der Sicherheitsbeschläge am oberen Teil der Haupthalterung und befestigen Sie das andere Ende der Kette oder des Kabels an einer Wand, einem Pfeiler oder etwas Ähnlichem, damit der Tischständer fest verankert ist und nicht umkippen kann.
Stellen Sie den Tischständer unbedingt auf einer stabilen und ebenen Standfläche auf.
Achten Sie beim Aufstellen des Tischständers darauf, dass dieser nicht geneigt steht. Andernfalls kann der Ständer umkippen oder das Display kann herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden.
Stellen Sie den Tischständer unbedingt auf einer stabilen Standfläche auf.
Wenn Sie den Tischständer auf einer Standfläche aufstellen, die nicht stabil ist, kann er aus dem Gleichgewicht geraten und umkippen bzw. herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden.
Lehnen und hängen Sie sich nicht an das auf dem Tischständer montierte Display.
Andernfalls kann der Ständer umkippen oder das Display kann herunterfallen. Dabei besteht die Gefahr schwerer oder gar tödlicher Verletzungen.
Blockieren Sie nicht die Lüftungsöffnung am Display.
Wenn Sie die Lüftungsöffnung abdecken (zum Beispiel mit einem Tuch), kann es im Inneren des Geräts zu einem Wärmestau kommen, der ein Feuer auslösen kann.
Achten Sie darauf, das Netzkabel und das Display-Schnittstellenkabel nicht einzuklemmen.
- Achten Sie darauf, das Netzkabel und das Display-Schnittstellenkabel bei der Montage des Displays auf dem Ständer nicht einzuklemmen. Wenn das Netzkabel oder das Display-Schnittstellenkabel beschädigt wird, besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
- Trøten Sie nicht auf das Netzkabel oder das Display-Schnittstellenkabel, wenn Sie den Tischständer tragen. Das Netzkabel und das Display-Schnittstellenkabel könnten beschädigt werden. In diesem Fall besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
Tragen Sie den Ständer unbedingt so, wie in dieser Gebrauchsanweisung angegeben.
Wenn Sie den Ständer anders tragen, kann er umkippen und Sie könnten sich verletzen.
Achten Sie darauf, nicht über das Netzkabel und das Display-Schnittstellenkabel zu stolpern.
Wenn Sie über das Netzkabel oder das Display-Schnittstellenkabel stolpern, kann der Tischständer umkippen und Verletzungen verursachen.
Tragen Sie den Tischständer nicht, während das Display darauf installiert ist.
Nehmen Sie das Display unbedingt vom Ständer herunter, bevor Sie versuchen, diesen zu tragen. Andernfalls kann das Display herunterfallen und Verletzungen verursachen.
Wenn Sie die folgenden Sicherheitsmaßnahmen nicht beachten, besteht die Gefahr von Verletzungen und Sachschäden.
Installieren Sie auf dem Ständer ausschließlich die angegebenen Geräte.
Dieser Ständer ist ausschließlich für die angegebenen Geräte konzipiert. Wenn Sie andere als die angegebenen Geräte installieren, kann der Ständer umkippen und es besteht die Gefahr von Sachschäden und Verletzungen.
Bitte verwenden Sie unbedingt die Sicherungsschrauben.
Wenn das Display nicht mit diesen Schrauben sicher befestigt wird, kann es herunterfallen und Verletzungen verursachen.
Hinweise zur Installation
- Legen Sie beim Zusammenbauen Verpackungsmaterial auf den Fußboden, damit es nicht zu Beschädigungen des Fußbodens kommt.
- Stellen Sie den Ständer auf einer stabilen und flachen Standfläche auf. Stellen Sie den Ständer nicht schräg oder geneigt auf. Befolgen Sie die folgenden Sicherheitsmaßnahmen, um dies zu vermeiden:
- Wenn Sie den Ständer auf einer weichen Oberfläche, wie z. B. einer Matte oder einem Teppich, aufstellen, legen Sie eine feste Platte unter den Ständer.
- Stellen Sie den Ständer nicht in der Nähe von Heizungen oder an Orten auf, an denen er direktem Sonnenlicht ausgesetzt ist.
– Stellen Sie den Ständer nicht an einem sehr warmen oder feuchten Ort oder im Freien auf.
Hinweis zur Verwendung
Um den Ständer sauber zu halten, wischen Sie ihn gelegentlich mit einem trockenen weichen Tuch ab. Hartnäckige Verschmutzungen können Sie mit einem Tuch entfernen, das Sie leicht mit einer Lösung aus Wasser und Reinigungsmittel angefeuchtet haben. Wischen Sie den Bereich anschließend mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Chemikalien wie Verdünnung oder Benzin. Diese könnten die Oberfläche des Ständers angreifen.
Zusammenbauen des Tischständers
Für Sony-Händler
Für Sony-Händler
Die folgenden Anweisungen richten sich ausschließlich an Sony-Händler. Lesen Sie die oben erläuterten Sicherheitsmaßnahmen sorgfältig durch und beachten Sie bei der Installation, der Wartung, der Überprüfung und der Reparatur des Ständers alle relevanten Sicherheitsmaßnahmen.
Die Installationsarbeiten müssen unbedingt von mindestens zwei Personen ausgeführt werden.
Das Display muss von mindestens zwei Personen auf dem Tischständer installiert werden. Wenn Sie versuchen, das Display allein auf dem Ständer zu montieren, besteht Unfallgefahr und Sie können sich verletzen.
Gehen Sie bei der Montage des Ständers unbedingt genau nach den Anweisungen in dieser Gebrauchsanweisung vor.
Wenn Schrauben nicht fest sitzen oder gar herausfallen, kann der Tischständer aus dem Gleichgewicht geraten und umkippen oder das Display kann herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden.
Gehen Sie bei der Montage des Tischständers bitte vorsichtig vor, damit Sie sich nicht an den Händen oder Fingern verletzen.
Gehen Sie bei der Montage des Tischständers und bei der Installation des Displays darauf bitte vorsichtig vor, damit Sie sich nicht an den Händen oder Fingern verletzen.
Gehen Sie bei der Installation des Displays unbedingt wie im Folgenden beschrieben vor, um eine sichere Installation zu gewährleisten.
Achten Sie darauf, die Schrauben fest anzuziehen. Wenn das Display nicht sicher installiert wird, kann es herunterfallen und Verletzungen verursachen.
Überprüfen der mitgelieferten Teile
| Bezeichnung Menge Bezeichnung Menge | |||
Haupthalterung Senkschrauben | 1 |  | 10 |
Sicherungsschrauben | |||
Ständer 2 | 1 Kabelschelle |  | 1 |
Legen Sie sich einen Kreuzschlitzschraubenzieher zurecht.
Installieren der Haupthalterung
Richten Sie die Haupthalterung an den Bohrungen am Ständer aus.

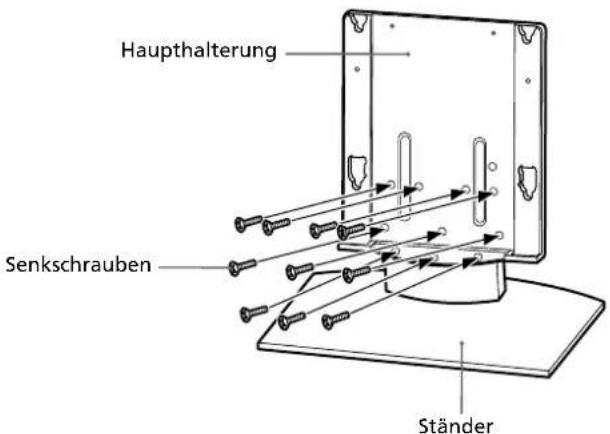

Befestigen Sie die Haupthalterung mit den 10 Senkschrauben am Ständer.
Bei diesem Schritt müssen mindestens zwei Personen die einzelnen Teile festhalten.
Schrauben Sie die 10 Senkschrauben zunächst nur leicht fest und ziehen Sie sie dann fest an.
Hinweis
Halten Sie den Ständer dabei gut fest, so dass er stabil steht.
Vorsicht
Wenn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 2,45 N·m ein.
Verwenden Sie keine
Schlagschraubmaschine. Bei einer Schlagschraubmaschine oder einem elektrischen Schraubenzieher mit einem Drehmoment außerhalb des angegebenen Bereichs können die Schrauben überdreht werden, was die Schrauben oder den Ständer beschädigen kann. Außerdem kann der Ständer umkippen. Dabei besteht die Gefahr schwerer Verletzungen.
Installieren des Displays
ACHTUNG
Führen Sie erst die Installation vollständig durch und schließen Sie dann das Netzkabel an eine Netzsteckdose an. Wenn das Netzkabel unter oder zwischen irgendwelchen Teilen eingeklemmt wird, kann es zu einem Kurzschluss kommen und es besteht die Gefahr eines elektrischen Schlags.
Wenn Sie über das Netzkabel oder das Display stolpern, kann der Tischständer umkippen und Verletzungen verursachen.
1
Montieren Sie das Display auf dem Tischständer.

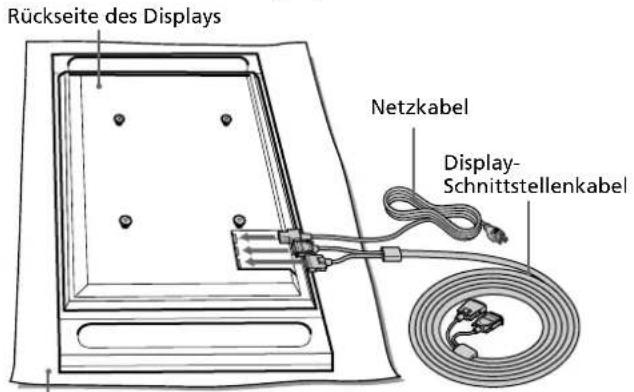

①Schließen Sie das Netzkabel und das Display-Schnittstellenkabel an das Display an.
Tipp
Näheres zum Anschließen des Netzkabels und des Display-Schnittstellenkabels finden Sie in der Bedienungsanleitung zum Sony-Farbfernsehgerät mit Flachbildschirm oder LCD-Bildschirm.
Hinweise
- W enn das Gewicht des Displays auf den Lautsprechern ruht, können diese sich verformen oder die Verbindung kann sich lockern. Beachten Sie die folgenden Sicherheitsmaßnahmen, um dies zu vermeiden (nur bei den Modellen KDE-P61MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1):
- Halten Sie das Display beim Tragen nicht an den Lautsprechern.

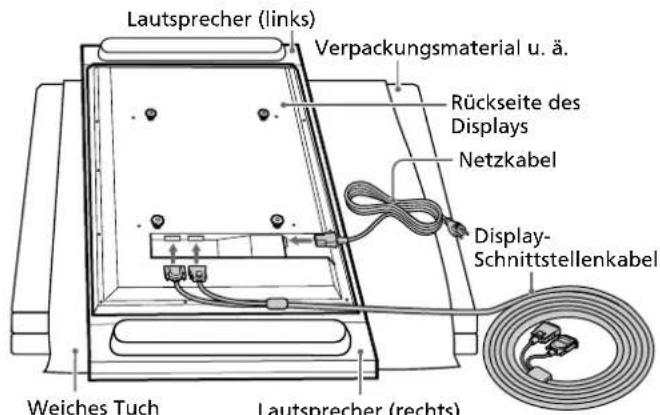

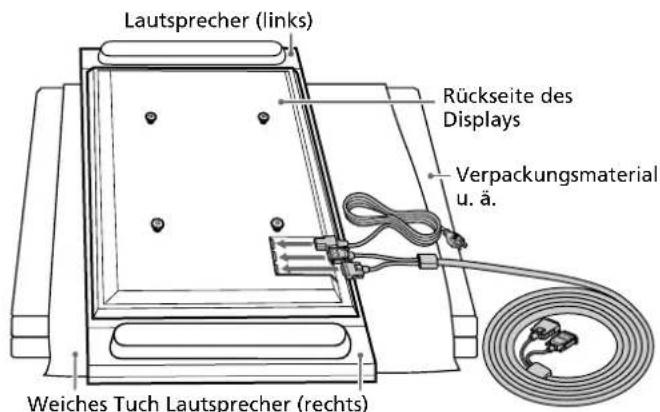

- Legen Sie zum Anschließen von Kabeln an das Display Verpackungsmaterial o. ä. auf den Fußboden und legen Sie das Display mit dem Bildschirm nach unten so auf das Verpackungsmaterial, dass die Lautsprecher an den beiden Seiten des Displays über das Verpackungsmaterial hinausragen.
- Achten Sie darauf, dass das Display stabil liegt.
- Legen Sie ein weiches Tuch unter das Display, um den Bildschirm des Displays vor Schäden oder Verschmutzungen zu schützen.
Weiches Tuch
KDE-P42MRX1/KE-P42MRX1/KDE-P50MRX1/KE-P50MRX1
KDE-P61MRX1/KE-P61MRX1
KDL-L42MRX1/KLV-L42MRX1
Von jetzt an zeigen Abbildungen, bei denen der Modellname nicht ausdrücklich angegeben ist, das Farbfernsehgerät KDE-P42MRX1 bzw. KE-P42MRX1 mit Flachbildschirm.

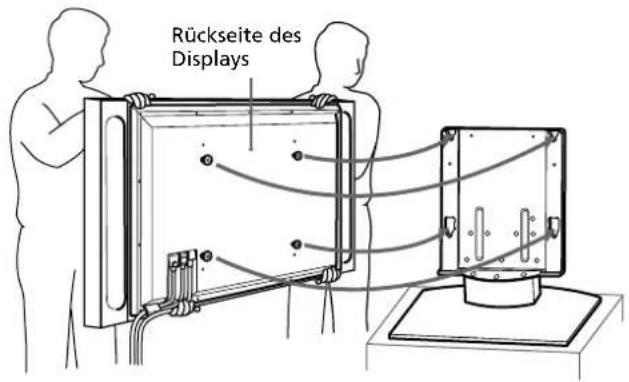

② Halten Sie das Display mit mindestens noch einer weiteren Person links und rechts am oberen und unteren Rand fest. Führen Sie so die Haken an der Rückseite des Displays durch die Bohrungen in den Halterungen am Ständer. Vergewissern Sie sich danach, dass die Haken am Display vollständig in den vier Bohrungen in den Halterungen sitzen.
Hinweis
Achten Sie darauf, nicht über das Netzkabel und das Display-Schnittstellenkabel zu stolpern.

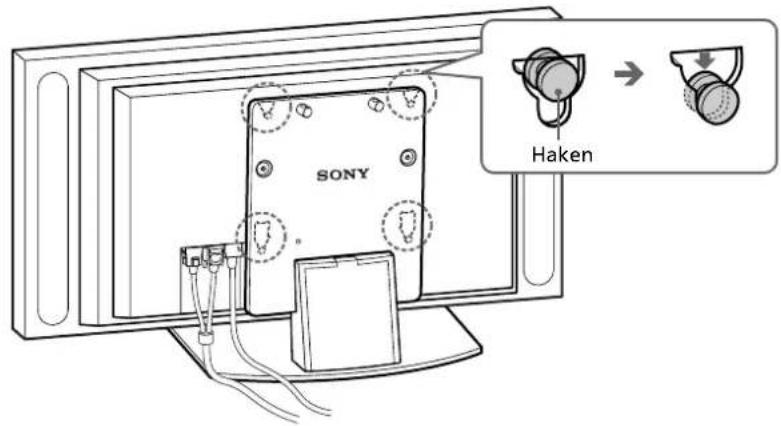

③ Senken Sie das Display dann gerade nach unten ab, bis die Haken fest in den Halterungen sitzen.
Hinweise
- Senken Sie das Display ganz bis nach unten ab. Stellen Sie sicher, dass das Display in horizontaler Position auf dem Ständer montiert ist.
- Achten Sie darauf, dass der Tischständer bei der Montage des Displays stabil steht.
2

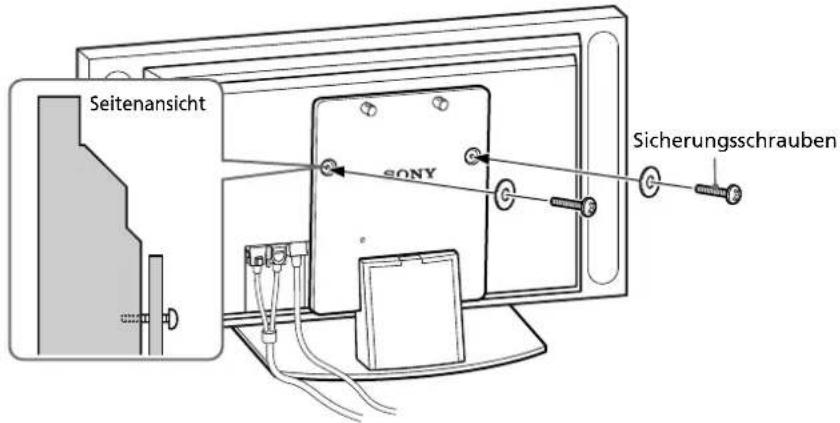

Befestigen Sie das Display mit den beiden Sicherungsschrauben auf dem Ständer.
Führen Sie das Netzkabel und das Display-Schnittstellenkabel durch den Ständer.

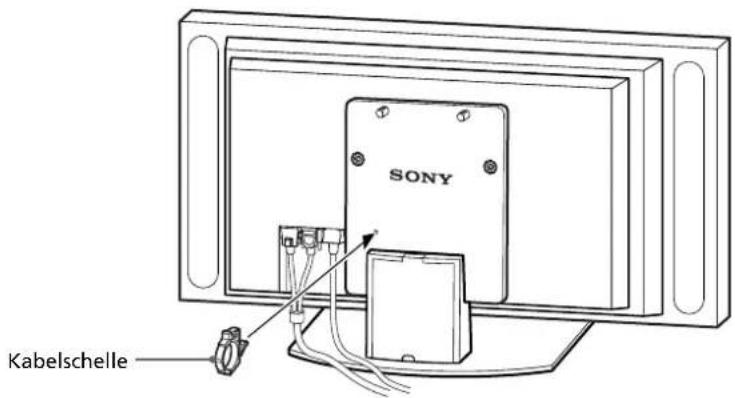

①Befestigen Sie die Kabelschelle an der Haupthalterung.

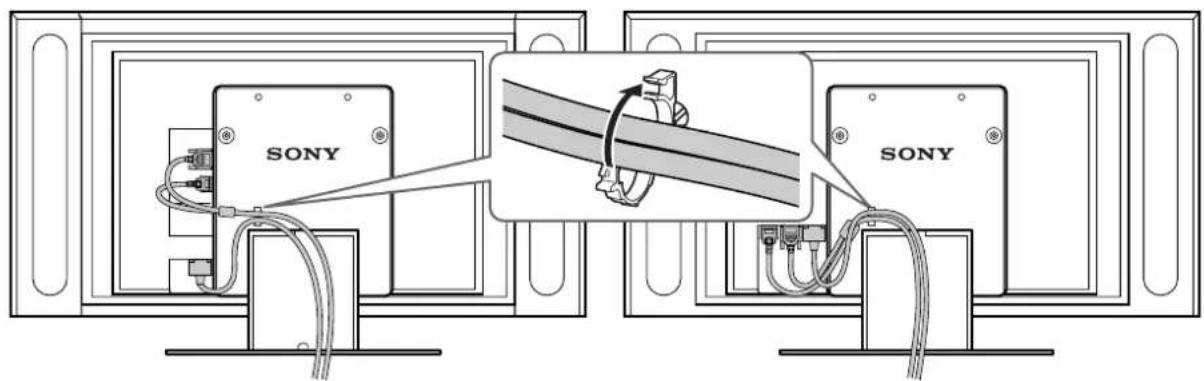

② Ziehen Sie das Netzkabel und das Display-Schnittstellenkabel durch die Kabelschelle und fixieren Sie die beiden Kabel.
KDL-L42MRX1/ KLV-L42MRX1

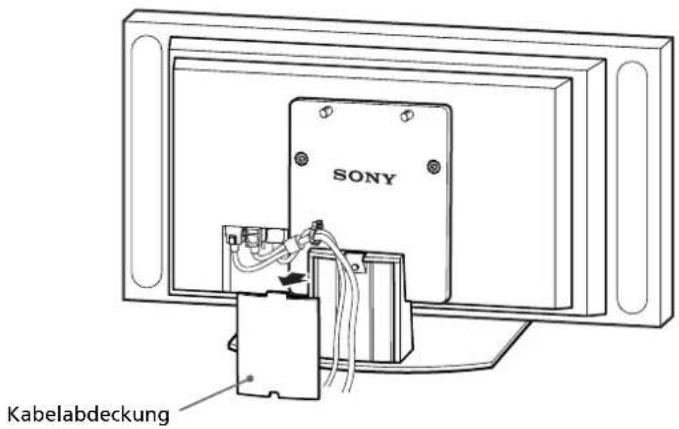

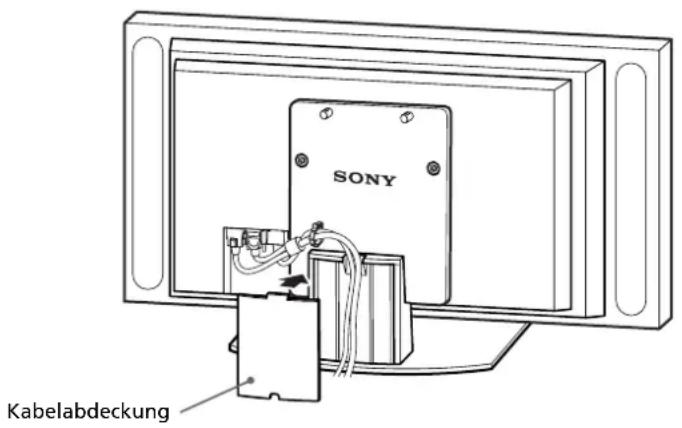

③ Entfernen Sie die Kabelabdeckung am Ständer und führen Sie das Netzkabel und das Display-Schnittstellenkabel innen durch den Ständer.
④Bringen Sie die Kabelabdeckung wieder am Ständer an.
Sicherheitsmaßnahmen, um ein Kippen des Geräts zu verhindern
ACHTUNG
Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Ständers zu verhindern. Andernfalls könnte der Tischständer, zum Beispiel bei einem Erdbeben, umkippen und es besteht die Gefahr von Sachschäden und Verletzungen. Verankern Sie den Tischständer an einer Wand oder einem Pfeiler usw., damit er nicht umkippen kann.

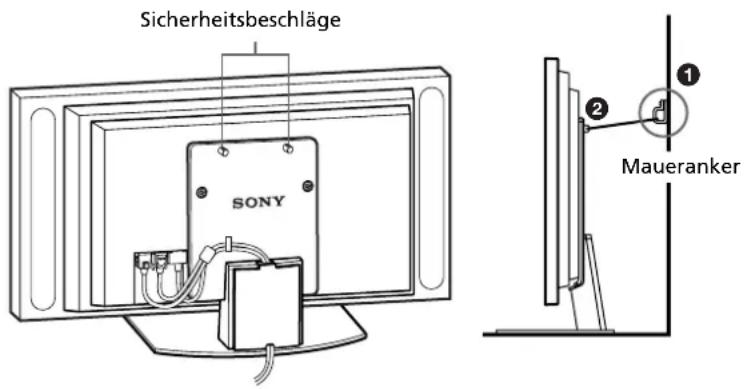

Halten Sie eine handelsübliche Sicherungskette oder ein handelsübliches Sicherungskabel sowie einen Maueranker bereit.
①Bringen Sie den Maueranker an einer soliden Wand oder einem Pfeiler an.
②Ziehen Sie die Sicherungskette oder das Sicherungskabel durch die beiden Bohrungen der Sicherheitsbeschläge und befestigen Sie dann das andere Ende der Kette oder des Kabels am Maueranker.

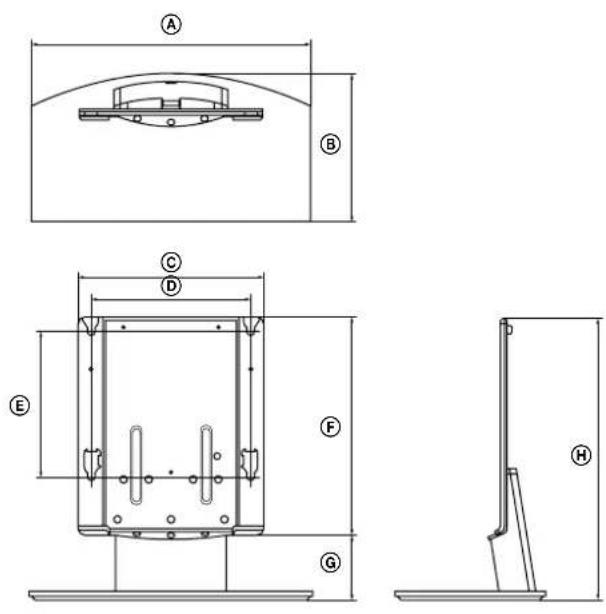

Technische Daten
| SU-P42T2 SU-P50T2 | |||
| Abmessungen: A 500 (mm) B 295 321 | 600 | ||
| C 392 | |||
| D 340 | |||
| E 310 | |||
| F 461 | |||
| G 41 | |||
| H 602 | |||
| Gewicht: (kg) | 16,0 19,0 | ||
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
