BRUKSANVISNING SUP42T2 SONY

Forankringsanordninger SONY Vægforankringsbeslag

Specifikationer

		SU-P42T2 SU-P50T2
Mål: (mm) A 500 600
	B 295 321
	C 392
	D 340
	E 310
	F 461
	G 141
	H 602
Vægt: (kg)		16,0 19,0

Merknader om installering

• Pass på at skjermen ligger stodig.

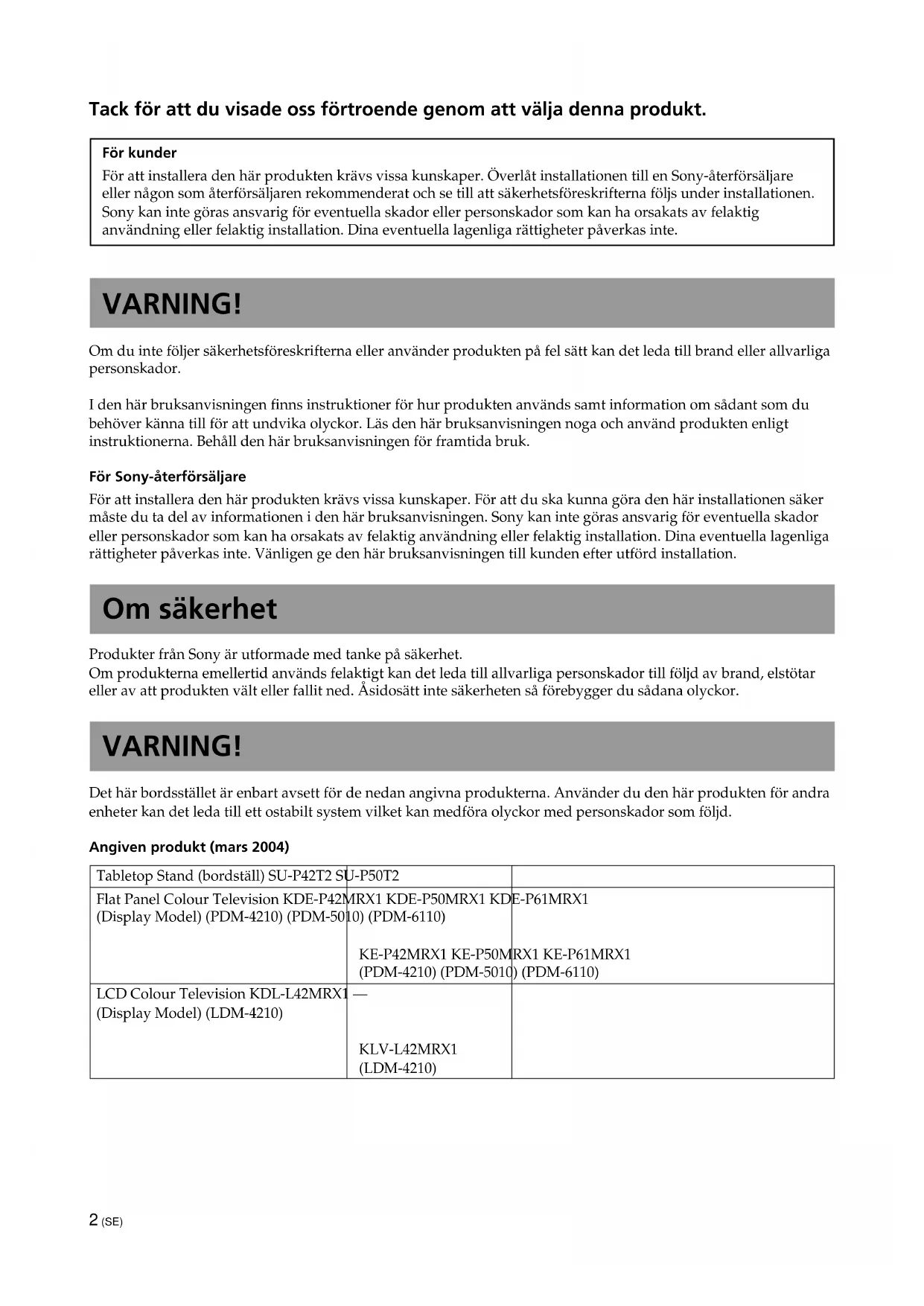

Tack för att du visade oss förtroende genom att välja denna produkt.

För kunder

För att installera den här produkten krävs vissa kunskaper. Överlåt installationen till en Sony-återförsäljare eller någon som återförsäljaren rekommenderat och se till att säkerhetsföreskrifterna följs under installationen. Sony kan inte göras ansvarig för eventuella skador eller personskador som kan ha orsakats av felaktig användning eller felaktig installation. Dina eventuella lagenliga rättigheter påverkas inte.

WARNING!

Om du inte följer säkerhetsföreskrifterna eller använder produkten på fel sätt kan det leda till brand eller allvarliga personskador.

I den här bruksanvisningen finns instruktioner för hur produkten används samt information om sådant som du behöver känna till för att undvika olyckor. Läs den här bruksanvisningen noga och använd produkten enligt instruktionerna. Behåll den här bruksanvisningen för framtida bruk.

För Sony-återförsäljare

För att installera den här produkten krävs vissa kunskaper. För att du ska kunna göra den här installationen säker måste du ta del av informationen i den här bruksanvisningen. Sony kan inte göras ansvarig för eventuella skador eller personskador som kan ha orsakats av felaktig användning eller felaktig installation. Dina eventuella lagenliga rättigheter påverkas inte. Vänligen ge den här bruksanvisningen till kunden efter utförd installation.

Om säkerhet

Produkter från Sony är utformade med tanke på säkerhet.

Om produkterna emellertid används felaktigt kan det leda till allvarliga personskador till följd av brand, elstötar eller av att produkten vält eller fallit ned. Åsidosätt inte säkerheten så förebygger du sådana olyckor.

WARNING!

Det här bordsstället är enbart avsett för de nedan angivna produkterna. Använder du den här produkten för andra enheter kan det leda till ett ostabilt system vilket kan medföra olyckor med personskador som följd.

Angiven produkt (mars 2004)

Tabletop Stand (bordställ) SU-P42T2 SU-P50T2
Flat Panel Colour Television KDE-P42MRX1 KDE-P50MRX1 KDE-P61MRX1(Display Model) (PDM-4210) (PDM-5010) (PDM-6110)
		KE-P42MRX1 KE-P50MRX1 KE-P61MRX1(PDM-4210) (PDM-5010) (PDM-6110)
LCD Colour Television KDL-L42MRX1 —(Display Model) (LDM-4210)
		KLV-L42MRX1(LDM-4210)

För kunder

WARNING!

Om följande säkerhetsföreskrifter inte följs kan det leda till allvarliga personskador eller i värsta fall dödsfall som följd av brand eller elskador eller att produkten välter eller faller ned.

Överlåt installationen till Sony-återförsäljare.

Om andra personer än Sony-återförsäljare utför installationen kan det leda till allvarliga personskador, eftersom bildskärmen är mycket tung.

Tänk på följande så undviker du risken att stället välter.

Om du inte följer instruktionerna kan stället välta (t.ex. i vissa områden under en jordbävning) med personskador eller materiella skador som följd. Dra ett rep, en kedja eller liknande genom säkerhetshålen upptill på monteringsplattan och förankra repet i väggen, en pelare eller liknande så att du får en säkerhetsanordning som hindrar bordstället från att välta.

Se till att du placerar bordsstället på en stabil och plan yta.

Installera inte bordsstället så att det lutar åt något håll. I så fall kan bordsstället välta eller så kan bildskärmen falla i golvet. Det medför risk för skador på person och/eller egendom.

Se till att du placerar bordsstället på en stabil yta.

Stället kan välta om du placerar det på en ostabil yta. Det medför risk för skador på person och/eller egendom.

Luta dig inte mot eller häng i bildskärmen när den är installerad på bordsstället.

Bordsstället kan välta, eller så kan bildskärmen falla i golvet och orsaka allvarliga personskador, eller i värsta fall dödsfall.

Täck inte för ventilationshålet på bildskärmen.

Om du täcker över ventilationshålet (med tyg eller liknande) kan enheten överhettas och orsaka brand.

Se till att inte nätkabeln eller bildskärmskabeln kommer i kläm.

• Kontrollera noga att varken nätkabeln eller bildskärmskabeln kommer i kläm när du monterar bildskärmen på bordsstativet. Om nätkabeln eller bildskärmskabeln skadas kan det leda till brand eller elskador.
• Se upp så att du inte trampar på nätkabeln eller bildskärmskabeln när du bär bordsstället. Nätkabeln eller bildskärmskabeln kan skadas, vilket i sin tur kan leda till brand eller elskador.

Om du bär stället bör du göra det på det sätt som beskrivs i bruksanvisningen.

Om du bär stället på fel sätt kan du tappa det med personskador som följd.

Se upp så att du inte snavar på nätkabeln eller bildskärmskabeln.

Om du skulle snubbla på nätkabeln eller bildskärmskabeln kan bordsstället välta och skada någon eller något.

Bär inte bordsstället så länge bildskärmen är monterad på det.

Montera bort bildskärmen om du behöver flytta bordsstället. Om du flyttar bordsstället med bildskärmen monterad kan bildskärmen lossna och orsaka personskador.

Om du inte följer följande säkerhetsföreskrifter finns det risk för personskador eller skador på egendom.

Använd inte bordsstället för några andra enheter än de som det är avsett för.

Det här stället är ett bordsställ som enbart är avsett för den specificerade produkten. Om du använder det för andra produkter kan det leda till att stället välter vilket kan orsaka skador på person och egendom.

Se till att du använder säkerhetsskruvarna.

Om du inte använder säkerhetsskruvarna kan bildskärmen lossna och falla i golvet vilket kan orsaka personskador.

Om installationen

• V id monteringen bör du lägga förpackningsmaterialet på golvet så att det inte skadas.

• Placera stället på en plan och stabil yta. Se till att du inte placerar stället snett eller så att det lutar åt något håll. Du undviker det här genom att iaktta följande säkerhetsföreskrifter.

• Om du placerar stället på en mjuk yta, t.ex. en matta, bör du först lägga något hårt under det.

• Placera inte stället på en plats där det utsätts för direkt solljus eller i närheten av ett värmeelement.
• Placera inte stället där det är varmt eller fuktigt, inte heller utomhus.

Om användning

Du håller stället rent genom att då och då torka av det med en mjuk, torr duk. Envisa fläckar får du bort genom att använda en mjuk duk lätt fuktad med ett utspätt rengöringsmedel. Torka sedan efter med en mjuk, torr duk. Använd inga kemikalier, som t.ex. thinner eller bensin, eftersom de skadar ställets ytbehandling.

Montering av bordsstället

För Sony-återförsäljare

Till Sony-återförsäljare

Följande instruktioner gäller bara för Sony-återförsäljare. Läs ovanstående säkerhetsföreskrifter noga och släpp aldrig tanken på säkerheten, vare sig under installation, underhåll, kontroll eller reparation av den här produkten.

Se till att ni är två som hjälps åt under installationen.

Se till att minst två personer installerar bildskärmen på bordsstället. Olycksrisken ökar om du utför monteringsarbetet ensam.

Se till att du följer instruktionerna i bruksanvisningen när du monterar bordsstället så att arbetet blir rätt utfört.

Om någon av skruvarna sitter löst eller lossnar kan bordsstället välta och bildskärmen kan lossna. Det medför risk för skador på person och/eller egendom.

Se upp så att du inte skadar händer eller fingrar när du utför monteringsarbetet.

Var försiktig så att du inte skadar dina händer eller fingrar när du sätter ihop bordstället och monterar bildskärmen.

Tänk på säkerheten när du monterar bildskärmen och följ monteringsanvisningarna noga.

Dra åt skruvarna ordentligt.

Om inte monteringen görs på rätt sätt kan bildskärmen falla av och orsaka skador.

Kontrollera medföljande tillbehör

Tillbehör Antal Tillbehör Antal
Monteringsplatta Försänkt skruv	1		10
		Säkerhetsskruv
Ställ 2	1 Kabelklämma		1

Ha en phillipsmejsel (en form av stjärnskruvmejsel) till hands innan du börjar monteringen.

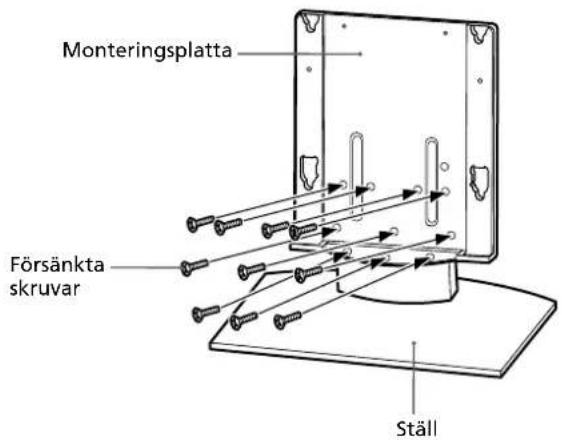

Skruva fast monteringsplattan

Passa in monteringsplattan över skruvhålen i stället. Skruva sedan fast monteringsplattan med 10 försänkta skruvar.

Se till att du har hjälp av två eller fler personer som håller i delarna när du gör det här.

Skruva åt de 10 försänkta skruvarna ytterligare en gång till efter det att du har skruvat i dem provisoriskt.

Obs!

Se till att stället hålls stadigt och i ett fast grep.

Se upp!

Om du använder en elektrisk skruvdragare ställer du vridmomentet på ungefär 2,45 N·m.

Använd inte en slagskruvmejsel. Om du använder en slagskruvmejsel, eller en skruvmejsel med ett vridmoment utanför det rekommenderade värdet, kan skruvarna bli för hårt åtdragna, vilket kan skada skruvarna eller produkten. Stället kan falla i golvet och orsaka allvarliga personskador.

Monteringsplatta Försänkta skruvar Ställ

Montera bildskärmen

WARNING!

Anslut inte nätkabeln till ett vägguttag förrän du är klar med monteringen. Om nätkabeln kommer i kläm under eller mellan olika delar av utrustningen kan det leda till kortslutning eller elskador.

Om du skulle snubbla på nätkabeln eller bildskärmen kan stället välta och skada någon eller något.

1

Montera bildskärmen på bordsstället.

① Anslut nätkabeln och bildskärmskabeln till bildskärmen.

Tips!

Mer information om hur du ansluter nätkabeln och bildskärmskabeln finns i bruksanvisningen till Sony Flat Panel Colour Television eller LCD Color Television.

Obs!

- O m högtalarna belastas med bildskärmens vikt kan det leda till att de deformeras eller att det blir glappkontakt i dem. Det undviker du genom att tänka på följande. (endast KDE-P61MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1)

– Bär inte bildskärmen i högtalarna.

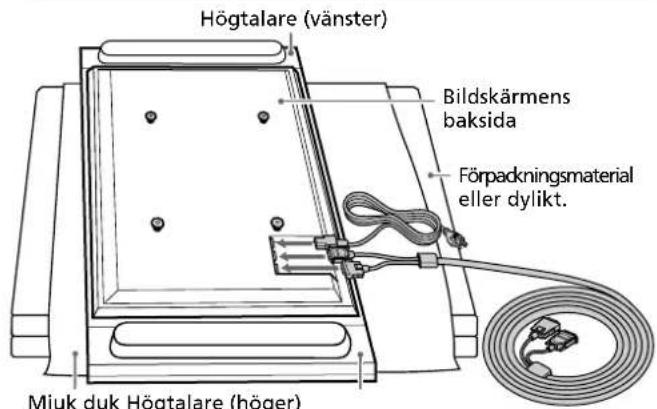

- N är du ansluter kablar till bildskärmen bör du lägga förpackningsmaterial eller liknande på golvet, lägg sedan bildskärmen med skärmen nedåt, så att högtalarna på vardera sidan av bildskärmen ligger fria från förpackningsmaterialet eller det underlag som du använder.

- Se till att bildskärmen ligger stabilt.

- Skydda bildskärmens skärmyta från smuts och eventuella skador med en mjuk duk, en filt eller liknande.

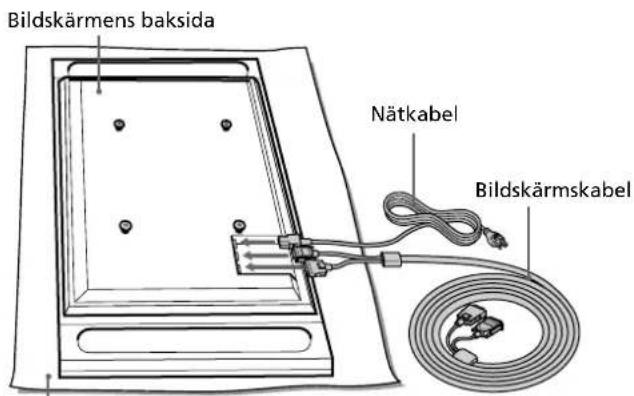

Bildskärmens baksida Nätkabel Bildskärmskabel

Mjuk duk

KDE-P42MRX1/KE-P42MRX1/KDE-P50MRX1/KE-P50MRX1

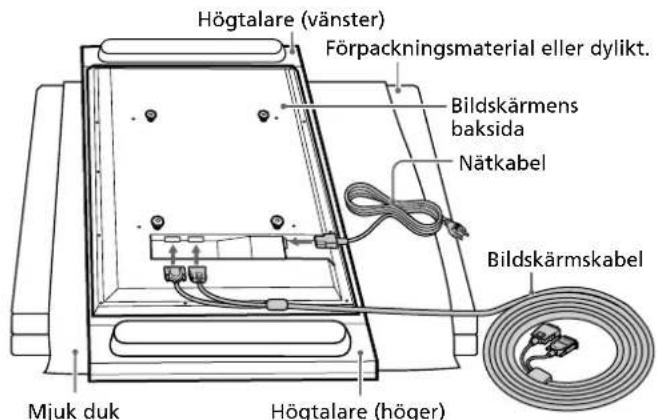

Högtalare (vänster) Bildskärmens baksida Förpackningsmaterial eller dylikt. Mjuk duk Högtalare (höger)

KDE-P61MRX1/KE-P61MRX1

Högtalare (vänster) Förpackningsmaterial eller dylikt. Bildskärmens baksida Nätkabel Mjuk duk Högtalare (höger) Bildskärmskabel

KDL-L42MRX1/KLV-L42MRX1

Från och med nu är de bilder som visas utan modellbeteckning baserade på färg-TV:n Flat Panel KDE-P42MRX1, KE-P42MRX1.

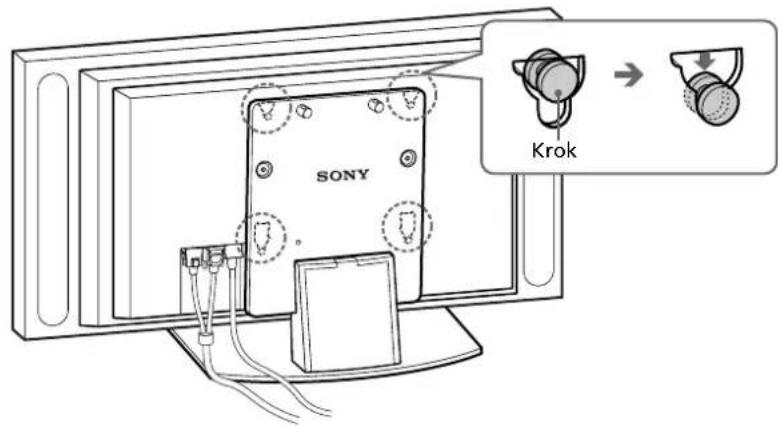

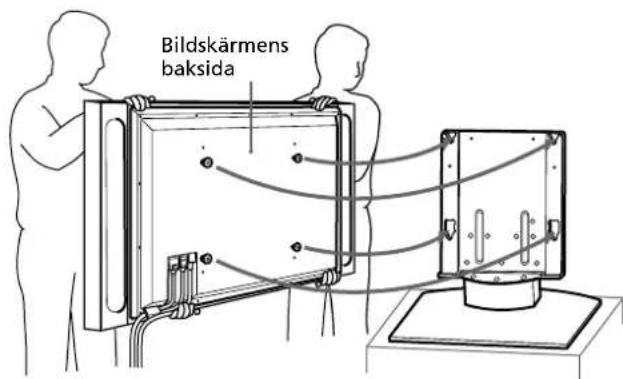

② Se till att minst två personer håller i höger och vänster över- och undersida av bildskärmen när krokarna på baksidan av bildskärmen ska passas in i hålen på ställets fixtur. Se till att krokarna på bilskärmens baksida verkligen är ordentligt insatta i fixturens fyra hål.

Obs!

Se upp så att du inte snavar på nätkabeln eller bildskärmskabeln.

Bildskärmens baksida

③Skjut bildskärmen rakt nedåt tills den har hakat fast.

Obs!

• Skjut bildskärmen nedåt så långt det går. Se till att bildskärmen sitter horisontellt i stället.
• H åll fast bordsstället samtidigt som bildskärmen sätts på plats.

SONY Krok

2

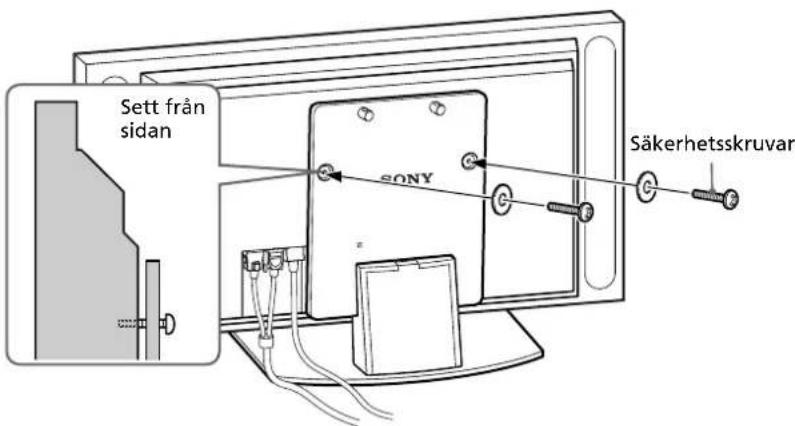

Säkra bildskärmen mot stället med de två säkerhetsskruvarna.

Sett från sidan eONY Säkerhetsskruvar

Dra nätkabeln och bildskärmskabeln genom stället.

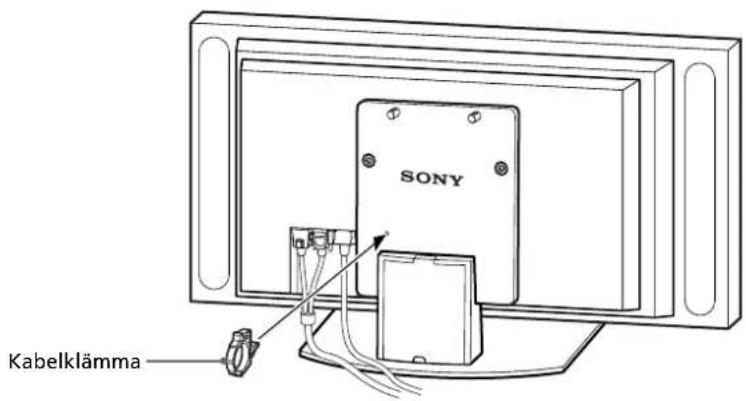

①Fäst kabelklämman på monteringsplattan.

SONY Kabelklämma

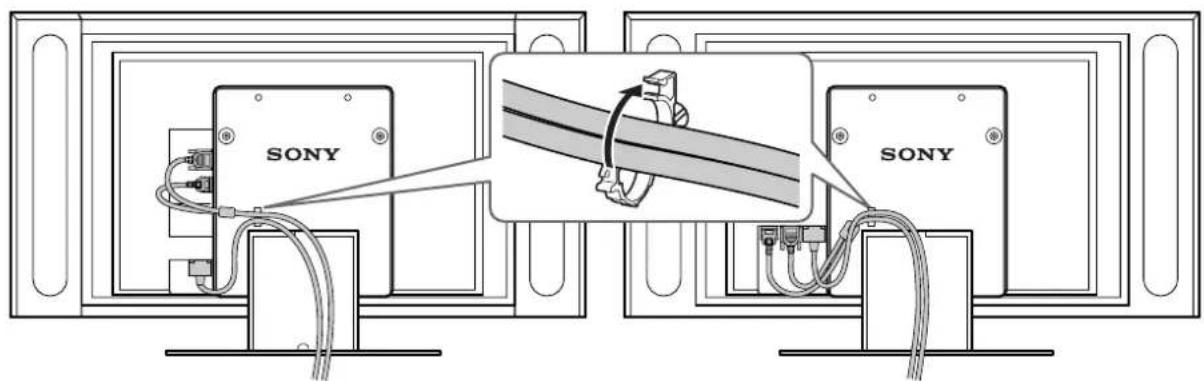

②Dra nätkabeln och bildskärmskabeln genom kabelklämman och fäst dem.

SONY SONY

KDL-L42MRX1/ KLV-L42MRX1

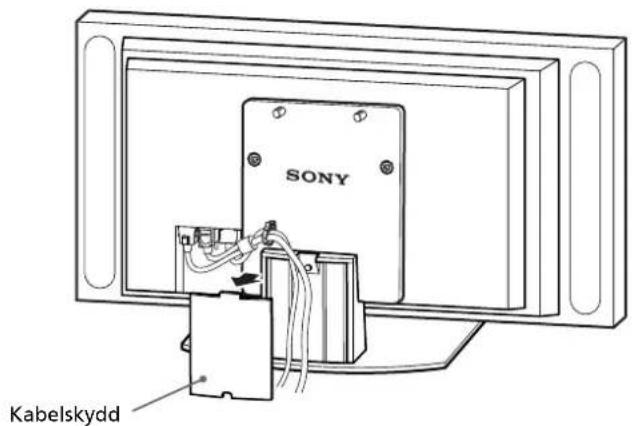

③ Ta bort kabelskyddet från stället och dra nätkabeln och bildskärmskabeln på insidan av stället.

SONY Kabelskydd

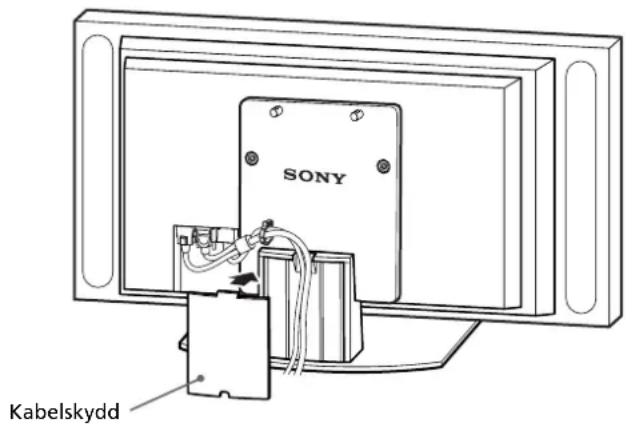

④Sätt tillbaka kabelskyddet på stället.

SONY Kabelskydd

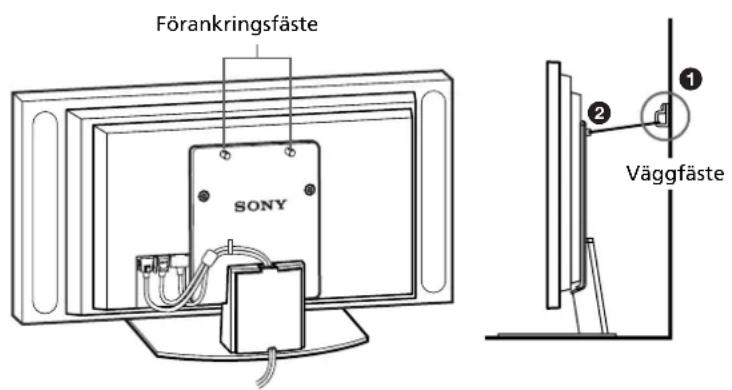

Säkerhetsåtgärder för att förhindra att stället välter

WARNING!

Tänk på följande så undviker du risken för att stället välter. Om du inte följer instruktionerna kan stället välta (t.ex. i vissa områden under en jordbävning) med personskador eller materiella skador som följd. Förhindra stället från att välta genom att förankra det i en vägg, pelare eller liknande.

Ha ett rep, en kedja eller liknande (finns att köpa i handeln) och ett väggfäste redo i förväg.

①Fäst väggfästet i en stadig vägg eller pelare.
② Dra repet eller kedjan genom de båda hålen på förankringsfästet och fäst sedan den andra änden av repet, eller kedjan, till väggfästet.

Förankringsfäste SONY Väggfäste

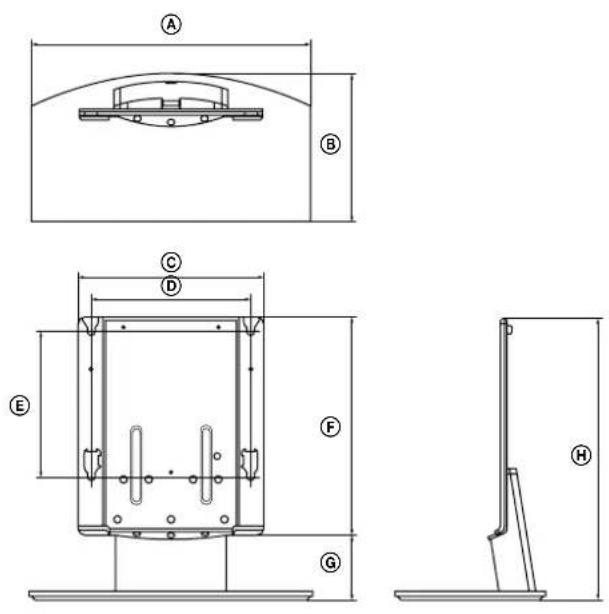

Specifikationer

		SU-P42T2 SU-P50T2
Mått: (mm) A 500 600
		B 295 321
		C 392
		D 340
		E 310
		F 461
		G 141
		H 602
Vikt: (kg)		16,0 19,0

Utförande och specifikationer kan ändras utan föregående meddelande.
