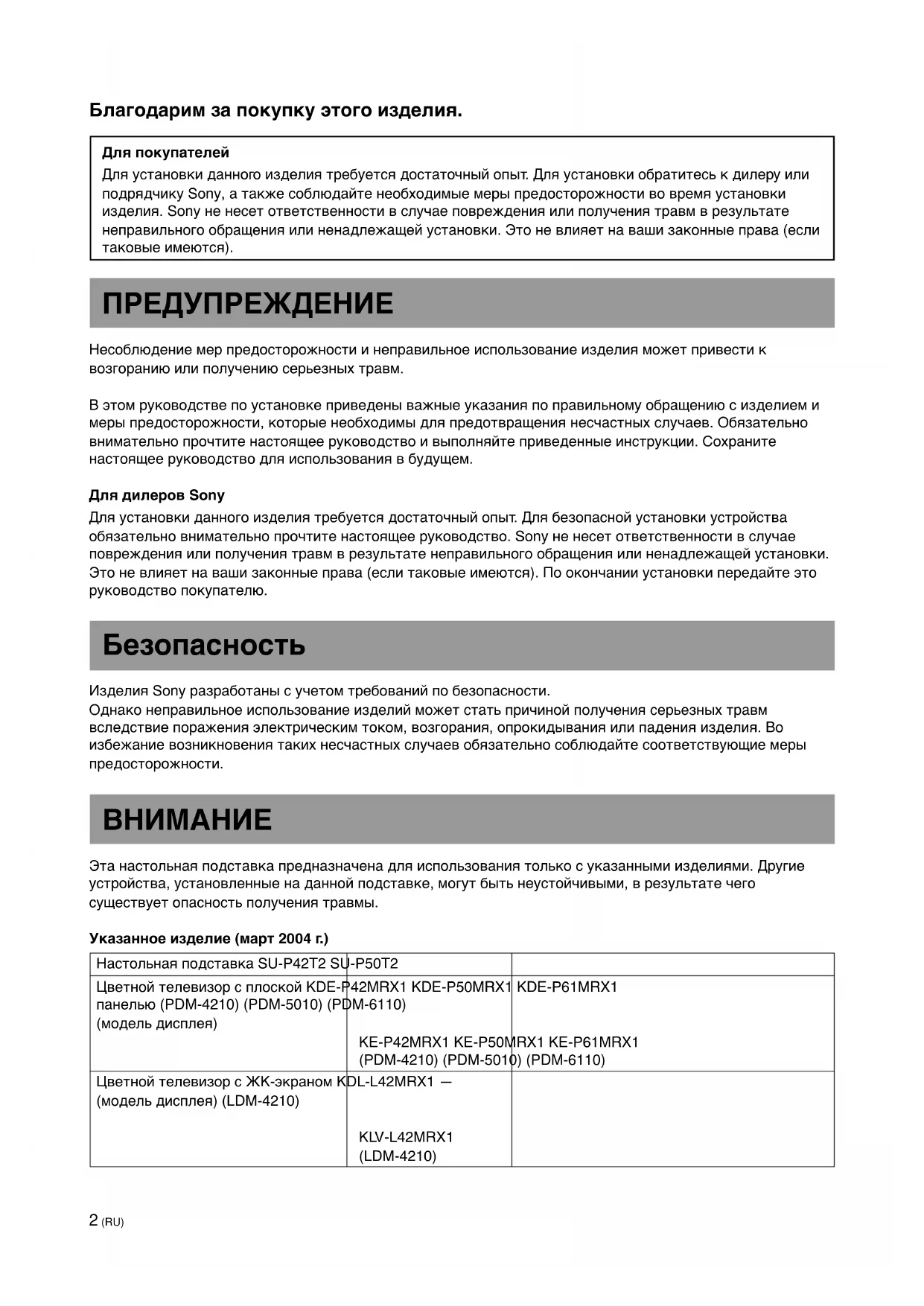

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SUP42T2 SONY

Для установки данного изделия требуется достаточный опыт. Для установки обратитесь к дилеру или подрядчику Sony, а также соблюдайте необходимые меры предосторожности во время установки изделия. Sony не несет ответственности в случае повреждения или получения травм в результате неправильного обращения или ненадлежащей установки. Это не влияет на ваши законные права (если таковые имеются).

ПРЕДУПРЕЖДЕНИЕ

Несоблюдение мер предосторожности и неправильное использование изделия может привести к возгоранию или получению серьезных травм.

В этом руководстве по установке приведены важные указания по правильному обращению с изделием и меры предосторожности, которые необходимы для предотвращения несчастных случаев. Обязательно внимательно прочтите настоящее руководство и выполняйте приведенные инструкции. Сохраните настоящее руководство для использования в будущем.

Для дилеров Sony

Для установки данного изделия требуется достаточный опыт. Для безопасной установки устройства обязательно внимательно прочтите настоящее руководство. Sony не несет ответственности в случае повреждения или получения травм в результате неправильного обращения или ненадлежащей установки. Это не влияет на ваши законные права (если таковые имеются). По окончании установки передайте это руководство покупателю.

Безопасность

Изделия Sony разработаны с учетом требований по безопасности.

Однако неправильное использование изделий может стать причиной получения серьезных травм вследствие поражения электрическим током, возгорания, опрокидывания или падения изделия. Во избежание возникновения таких несчастных случаев обязательно соблюдайте соответствующие меры предосторожности.

ВНИМАНИЕ

Эта настольная подставка предназначена для использования только с указанными изделиями. Другие устройства, установленные на данной подставке, могут быть неустойчивыми, в результате чего существует опасность получения травмы.

Указанное изделие (март 2004 г.)

Настольная подставка SU-P42T2 SU-P50T2
Цветной телевизор с плоской KDE-P42MRX1 KDE-P50MRX1paneлью (PDM-4210) (PDM-5010) (PDM-6110)(модель дисплея)	KE-P42MRX1 KE-P50MRX1 KE-P61MRX1(PDM-4210) (PDM-5010) (PDM-6110)
Цветной телевизор с ЖК-экраном KDL-L42MRX1 —(модель дисплея) (LDM-4210)	KLV-L42MRX1(LDM-4210)

Для покупателей

ПРЕДУПРЕЖДЕНИЕ

Несоблюдение приведенных ниже мер предосторожности может стать причиной смерти или получения серьезных травм вследствие поражения электрическим током, возгорания, опрокидывания или падения изделия.

Для установки изделия обязательно обратитесь к дилеру Sony.

Если установка выполняется не дилерами Sony, а другими специалистами, существует опасность получения серьезной травмы в результате падения дисплея (он очень тяжелый).

Примите меры для предотвращения опрокидывания настольной подставки.

В противном случае во время землетрясения настольная подставка может упасть и стать причиной травм или повреждения имущества. Протяните веревку, цепь и т.д. через отверстия защитных креплений в верхней части основного кронштейна, а концы веревки, цепи и т.д. закрепите на стене, колонне и т.д., чтобы обеспечить устойчивое положение настольной подставки и предотвратить ее опрокидывание.

Устанавливайте настольную подставку только на прочной и ровной поверхности.

Устанавливайте подставку так, чтобы она стояла ровно. В противном случае подставка может опрокинуться, и дисплей упадет. Это может стать причиной получения травм или повреждения имущества.

Устанавливайте настольную подставку только на устойчивой поверхности.

При установке подставки на неустойчивой поверхности существует вероятность ее опрокидывания или падения. Это может стать причиной получения травм или повреждения имущества.

Не опирайтесь на установленный на подставку дисплей и не держитесь за него.

Настольная подставка может опрокинуться, в результате чего дисплей может упасть и стать причиной травм или смерти.

Не перекрывайте вентиляционное отверстие дисплея.

При перекрытии вентиляционного отверстия (тканью и т.д.) внутри устройства может повыситься температура, что может привести к возгоранию.

Не допускайте защемления кабеля питания и соединительного кабеля дисплея.

• При установке дисплея на подставку не допускайте защемления кабеля питания и соединительного кабеля дисплея. При повреждении кабеля питания или соединительного кабеля дисплея может произойти возгорание или поражение электрическим током.
• При перемещении настольной подставки будьте осторожны, чтобы не наступить на кабель питания или соединительный кабель дисплея. Кабель питания или соединительный кабель дисплея может получить повреждения, что приведет к возгоранию или поражению электрическим током.

Перемещение подставки необходимо выполнять, как показано в данном руководстве.

При неправильном перемещении настольная подставка может опрокинуться, что приведет к возникновению травм.

Будьте осторожны, чтобы не споткнуться о кабель питания или соединительный кабель дисплея.

В противном случае настольная подставка может опрокинуться и стать причиной возникновения травм.

Не переносите настольную подставку, если она прикреплена к дисплею.

Прежде чем переносить подставку, отсоедините ее от дисплея. В противном случае дисплей может упасть и стать причиной травм.

При несоблюдении следующих мер предосторожности существует вероятность получения травм или повреждения имущества.

Устанавливайте только поставленное вам оборудование.

Эта подставка предназначена для использования только с указанными изделиями. Если на данной настольной подставке крепится оборудование, не предназначенное для такой установки, оно может упасть и стать причиной травм или повреждения имущества.

Обязательно воспользуйтесь крепежными винтами.

Если крепежные винты не используются, дисплей может упасть и стать причиной получения травм.

Примечания по установке

• Во избежание повреждения пола во время сборки разместите на полу упаковочный материал.
• Устанавливайте подставку на прочной и ровной поверхности. Не допускайте, чтобы после установки настольная подставка стояла неровно. Во избежание этого соблюдайте приведенные ниже меры предосторожности.
  – При установке подставки на мягкую поверхность, например, на половин или ковер, заранее поместите планку в указанном месте.
  – Не устанавливайте подставку в местах, где она будет подвержена воздействию прямых солнечных лучей, или рядом с обогревателями.
  – Не устанавливайте подставку в местах с высоким уровнем температуры или влажности, а также не оставляйте ее на улице.

Примечание по использованию

Для поддержания подставки в чистоте регулярно протирайте ее сухой мягкой тканью. Стойкие пятна можно удалить, используя ткань, слегка смоченную в разбавленном моющем средстве. Затем протрите очищенный участок сухой мягкой тканью. Не используйте химические вещества, например, растворитель или бензин. Они могут повредить покрытие подставки.

Соберите настольную подставку

Для дилеров Sony

Для дилеров Sony

Следующие инструкции предназначены только для дилеров Sony. Обязательно прочтите информацию по безопасности и соблюдайте особые меры предосторожности во время установки, обслуживания, проверки или ремонта данного изделия.

В установке должны участвовать не менее двух человек.

В установке дисплея на настольную подставку должны участвовать не менее двух человек. Если установку выполняет только один человек, возможен несчастный случай или получение травм.

Установку настольной подставки необходимо выполнять в строгом соответствии с данным руководством.

Если какой-либо из винтов ослаблен или выпал, настольная подставка может накрениться и опрокинуться, а также возможно падение дисплея. Это может стать причиной получения травм или повреждения имущества.

Следите за тем, чтобы при сборке настольной подставки не повредить руки или пальцы.

Следите за тем, чтобы при сборке настольной подставки или во время установки дисплея не повредить руки или пальцы.

Обязательно надежно прикрепите дисплей, следуя инструкциям в настоящем руководстве.

Убедитесь, что винты надежно затянуты.

Если дисплей установлен ненадежно, он может упасть и стать причиной травм.

Проверка наличия деталей

Наименование Количество Наименование Количество
Основной кронштейн Винт с потайной головкой	1	[GN3H]	10
		Крепежный винт
Подставка 2	1 Зажим	кабеля	1

Заранее подготовьте крестовую отвертку.

Установите основной кронштейн

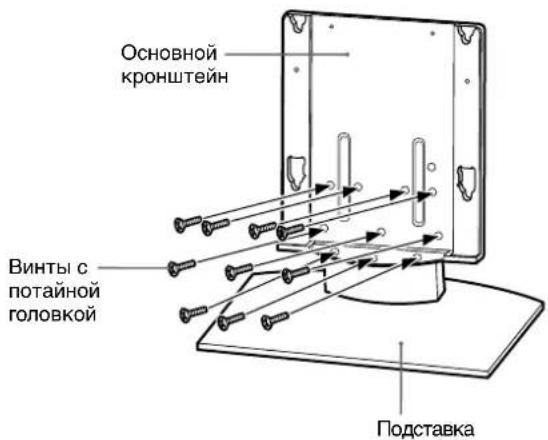

Совместите отверстия основного кронштейна с соответствующими отверстиями для винтов в подставке. Затем, используя 10 винтов с потайной головкой, прикрепите основной кронштейн к подставке.

Во время выполнения этой процедуры держать детали должны не менее двух человек. Сначала наживите 10 винтов с потайной головкой, а затем окончательно затяните.

Примечание

Держите подставку так, чтобы она не смещалась, и была устойчивой.

Внимание

Если используется электрический шуруповерт, его вращающий момент должен составлять приблизительно 2,45 Н·м.

Не используйте дрель с перфоратором. При использовании дрели с перфоратором или электрического шуруповерта, вращающий момент которых превышает указанное значение, винты могут быть затянуты слишком сильно, что приведет к повреждению винтов или изделия. Подставка может упасть и стать причиной травмы.

Основной кронштейн Винты с потайной головкой Подставка

Установка дисплея

ПРЕДУПРЕЖДЕНИЕ

Прежде чем подсоединять кабель питания к электрической розетке, обязательно выполните всю установку до конца. Защемление кабеля питания между частями оборудования может привести к короткому замыканию или поражению электрическим током.

При спотыкании о кабель питания или дисплей настольная подставка может опрокинуться и стать причиной возникновения травм.

1

Установите дисплей на настольную подставку.

①Подсоедините к дисплею кабель питания и соединительный кабель дисплея.

Cobet

Подробнее о подсоединении кабеля питания и соединительного кабеля дисплея см. в руководстве по установке цветного телевизора с плоской панелью Sony или цветного телевизора с ЖК-экраном.

Примечания

• В случае установки дисплея на громкоговорители они могут деформироваться под воздействием веса дисплея. Возможно также нарушение соединения громкоговорителей. Во избежание этого соблюдайте приведенные ниже меры предосторожности. (Только для моделей KDE-P61MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1)
– При переноске дисплея не следует держаться за громкоговорители.

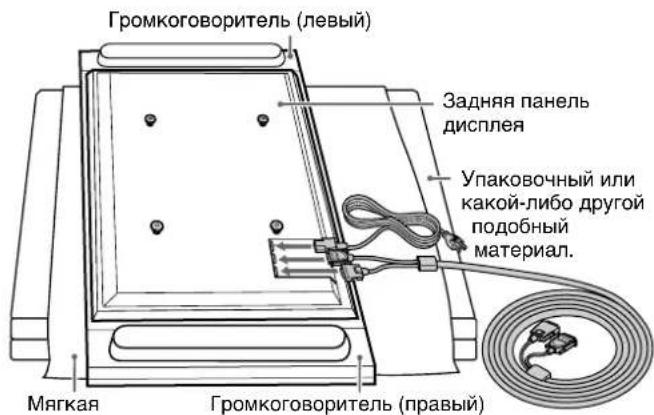

– При подсоединении кабелей к дисплею разместите упаковочный или какой-либо другой подобный материал на полу и положите на него дисплей экраном вниз таким образом, чтобы громкоговорители по обеим сторонам дисплея выступали за края упаковочного или другого используемого материала.

- Убедитесь, что дисплей находится в устойчивом положении.

- Для предохранения дисплея от возможных повреждений или загрязнения используйте мягкую ткань.

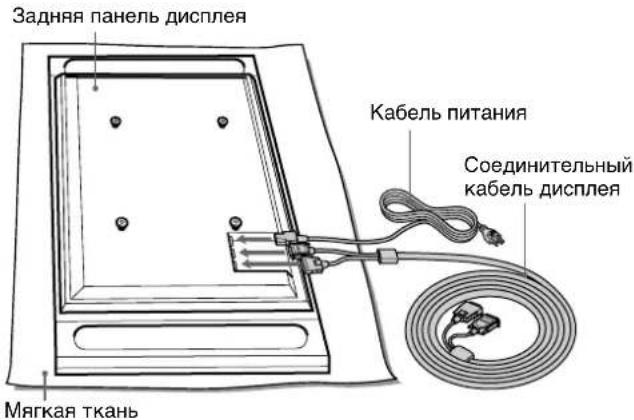

Задняя панель дисплея Кабель питания Соединительный кабель дисплея Мягкая ткань

KDE-P42MRX1/KE-P42MRX1/KDE-P50MRX1/KE-P50MRX1

Громкоговоритель (левый) Задняя панель дисплея Упаковочный или какой-либо другой подобный материал. Мягкая Громкоговоритель (правый)

KDE-P61MRX1/KE-P61MRX1

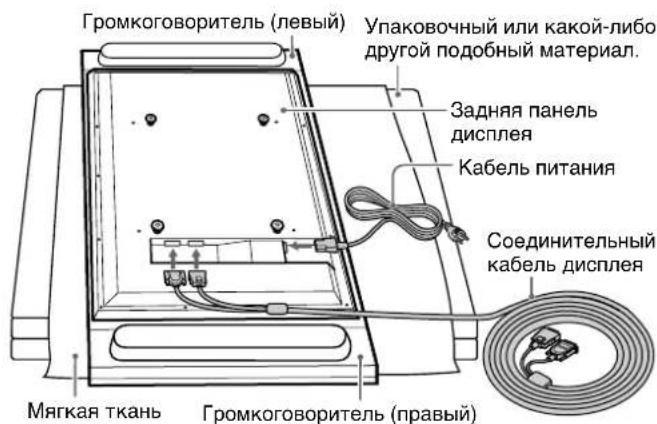

Громкоговоритель (левый) Упаковочный или какой-либо другой подобный материал. Задняя панель дисплея Кабель питания Соединительный кабель дисплея Мягкая ткань Громкоговоритель (правый)

KDL-L42MRX1/KLV-L42MRX1

Далее рисунки, на которых не указано наименование модели, выполнены на основе моделей цветных телевизоров с плоской панелью KDE-P42MRX1, KE-P42MRX1.

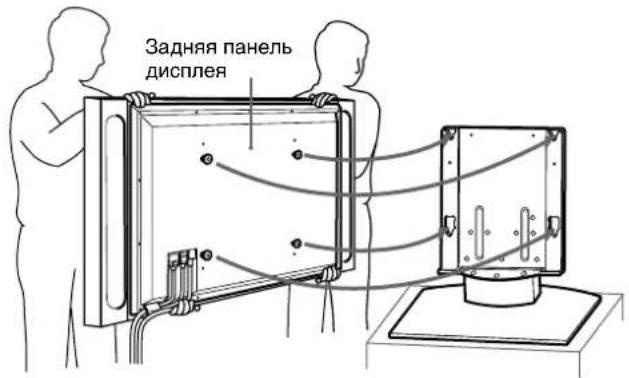

② При совмещении крючков на задней панели дисплея с отверстиями на крепежах подставки должны быть задействованы два человека или более. Они должны держать дисплей за его верхнюю и нижнюю части справа и слева. Убедитесь, что крючки на задней панели дисплея полностью вставлены в четыре отверстия крепежей.

Примечание

Будьте осторожны, чтобы не споткнуться о кабель питания или соединительный кабель дисплея.

Задняя панель дисплея

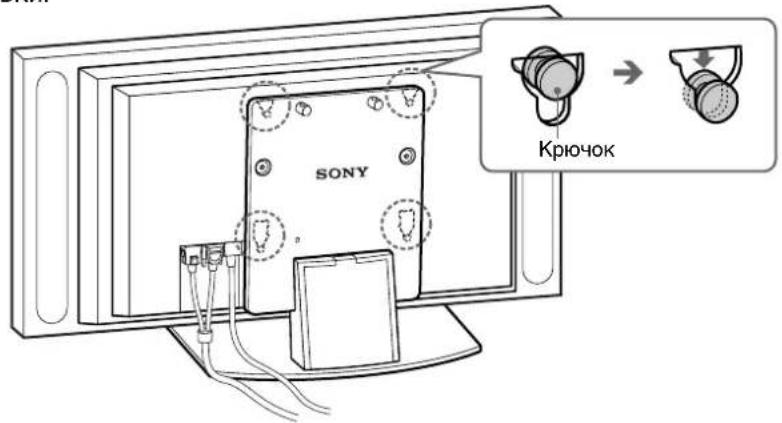

③Сдвиньте дисплей от себя и вниз до щелчка фиксатора.

Примечания

• Сдвиньте дисплей до самого нижнего положения. Убедитесь, что дисплей установлен на подставке горизонтально.
• При установке дисплея обеспечьте устойчивость настольной подставки.

SONY Крючок

2

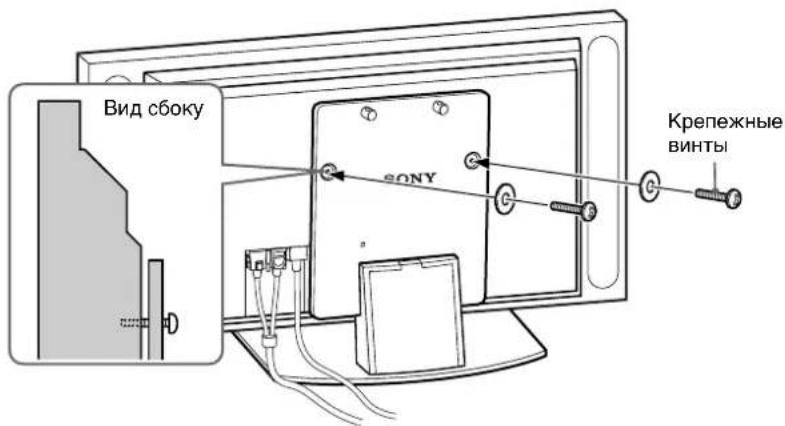

Прикрепите дисплей к подставке, используя два крепежных винта.

Вид сбоку SONY Крепежные винты

Подведите кабель питания и соединительный кабель дисплея через подставку.

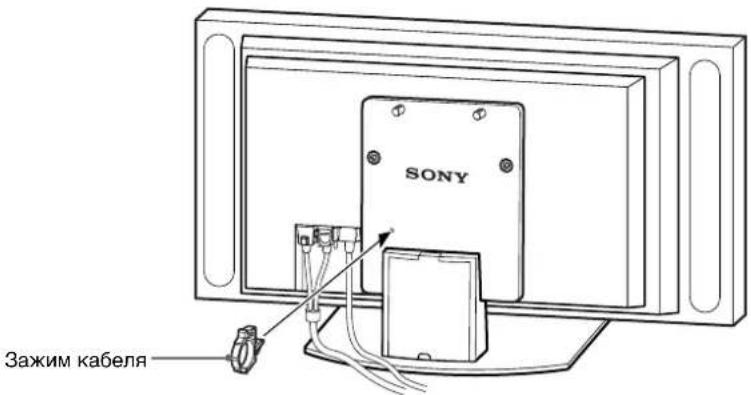

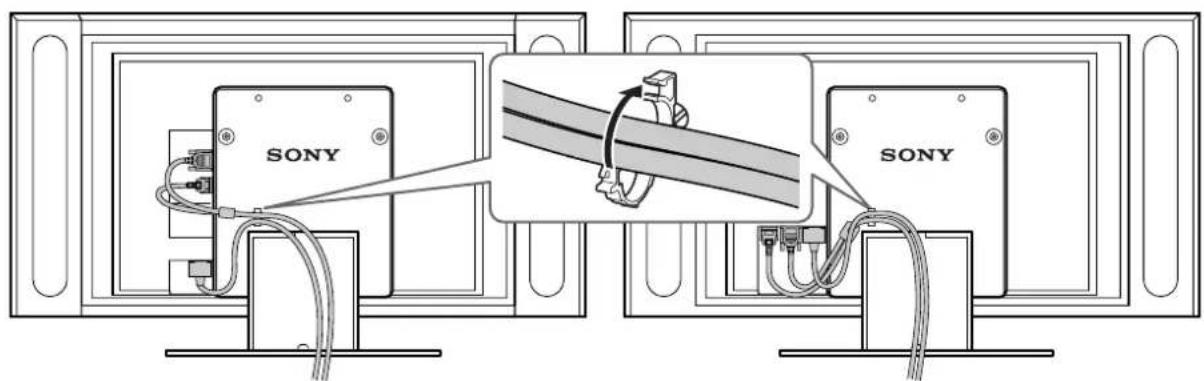

① Прикрепите зажим кабеля к основному кронштейну.

②Протяните кабель питания и соединительный кабель дисплея через зажим кабеля и закрепите их.

SONY SONY

KDL-L42MRX1/ KLV-L42MRX1

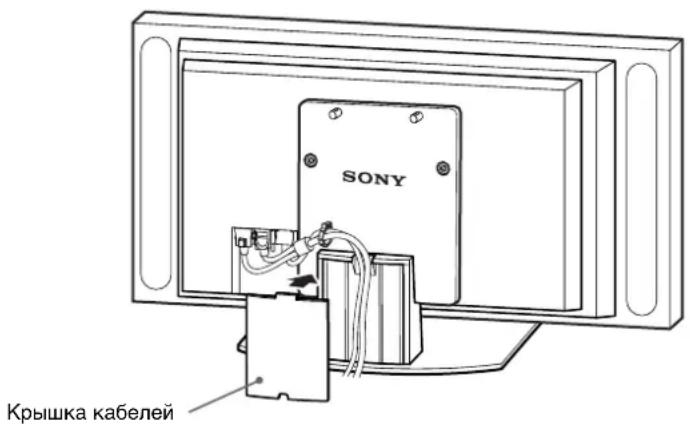

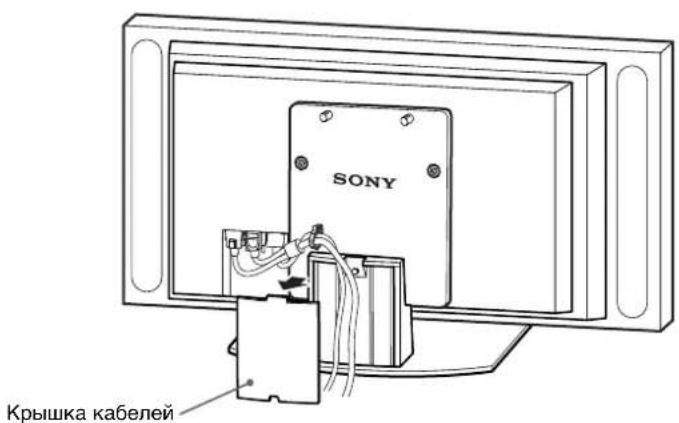

③ Снимите крышку кабелей с подставки и проложите кабель питания и соединительный кабель дисплея внутри подставки.

SONY Крышка кабелей

④Установите крышку кабелей на место.

SONY Крышка кабелей

Меры предосторожности для предотвращения опрокидывания

ПРЕДУПРЕЖДЕНИЕ

Примите меры для предотвращения опрокидывания настольной подставки. В противном случае во время землетрясения настольная подставка может упасть и стать причиной травм или повреждения имущества. Во избежание опрокидывания прикрепите настольную подставку к стене, колонне и т.д.

Заранее подготовьте имеющуюся в продаже веревку или цепь и настенный крепежный кронштейн.

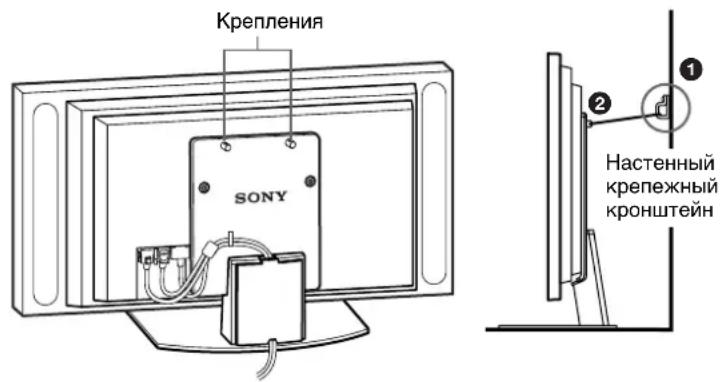

①Закрепите настенный крепежный кронштейн на ровной стене или колонне.
②Протяните веревку или цепь через оба отверстия в специальных креплениях, а затем закрепите концы веревки или цепи на настенном крепежном кронштейне.

Крепления SONY Настенный крепежный кронштейн

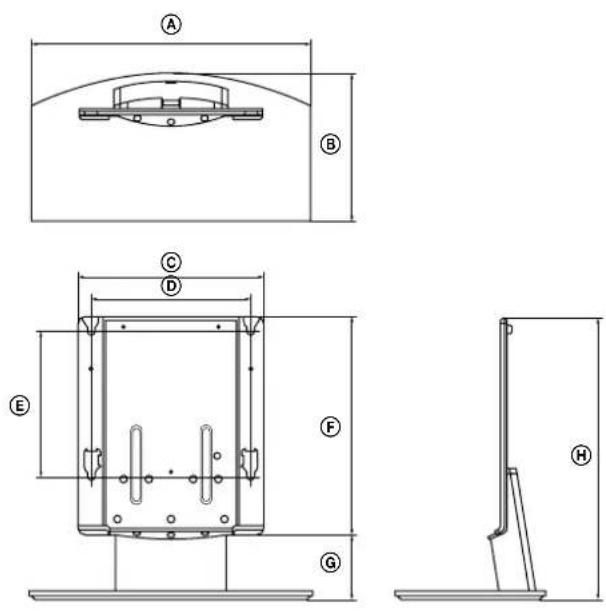

Технические характеристики

		SU-P42T2 SU-P50T2
Размеры: (мм) A 50	0 600
	B 295 321
	C 392
	D 340
	E	310
	F 461
	G	141
	H 602
Вес: (кг)		16,0 19,0

Конструкция и характеристики могут изменяться без предварительного уведомления.
