BRUGSANVISNING SUP42T2 SONY

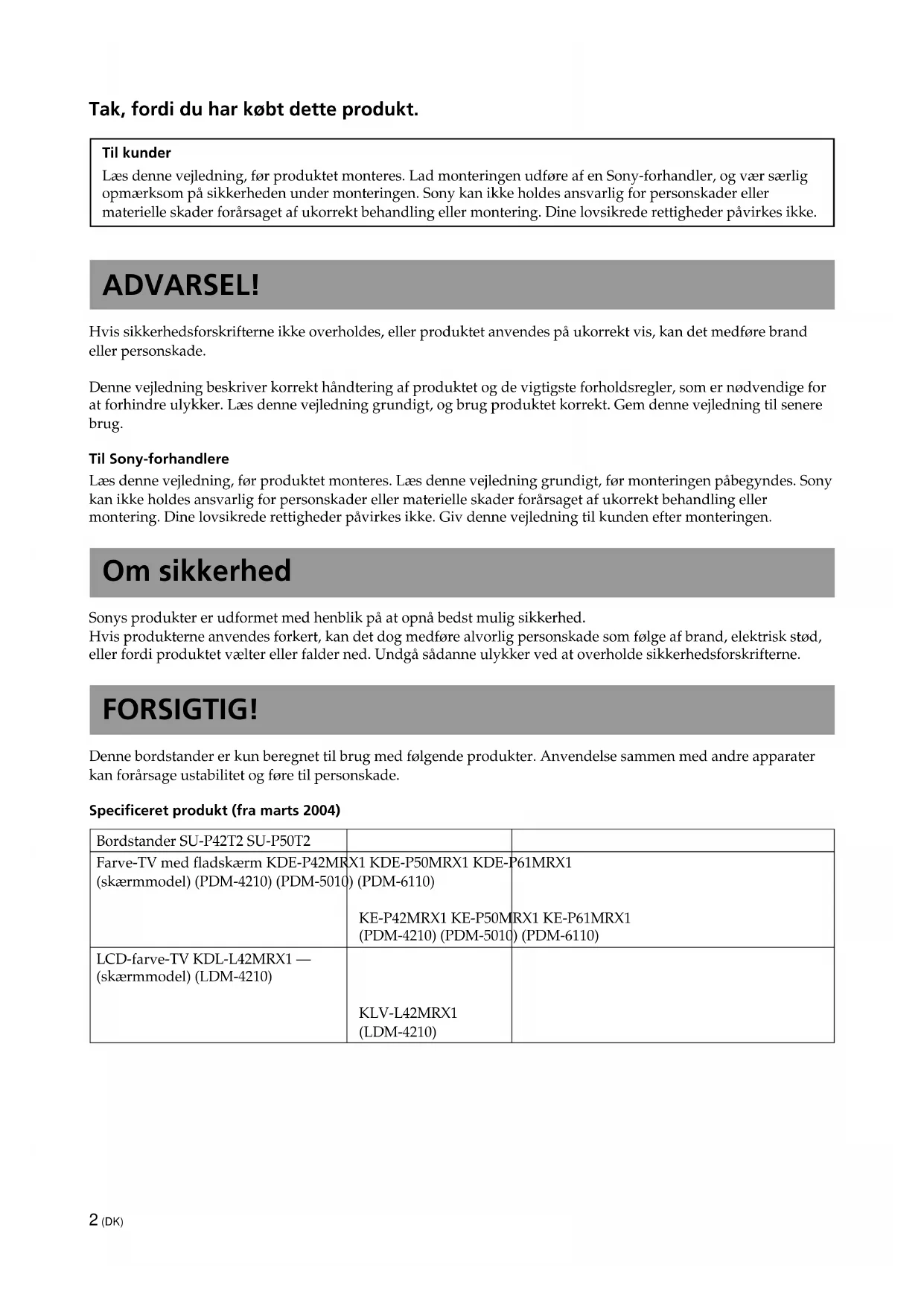

Tak, fordi du har købt dette produkt.

Til kunder

Læs denne vejledning, før produktet monteres. Lad monteringen udføre af en Sony-forhandler, og vær særlig opmærksom på sikkerheden under monteringen. Sony kan ikke holdes ansvarlig for personskader eller materielle skader forårsaget af ukorrekt behandling eller montering. Dine lovsikrede rettigheder påvirkes ikke.

ADVARSEL!

Hvis sikkerhedsforskrifterne ikke overholdes, eller produktet anvendes på ukorrekt vis, kan det medføre brand eller personskade.

Denne vejledning beskriver korrekt håndtering af produktet og de vigtigste forholdsregler, som er nødvendige for at forhindre ulykker. Læs denne vejledning grundigt, og brug produktet korrekt. Gem denne vejledning til senere brug.

Til Sony-forhandlere

Læs denne vejledning, før produktet monteres. Læs denne vejledning grundigt, før monteringen påbegyndes. Sony kan ikke holdes ansvarlig for personskader eller materielle skader forårsaget af ukorrekt behandling eller montering. Dine lovsikrede rettigheder påvirkes ikke. Giv denne vejledning til kunden efter monteringen.

Om sikkerhed

Sonys produkter er udformet med henblik på at opnå bedst mulig sikkerhed.

Hvis produkterne anvendes forkert, kan det dog medføre alvorlig personskade som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned. Undgå sådanne ulykker ved at overholde sikkerhedsforskrifterne.

FORSIGTIG!

Denne bordstander er kun beregnet til brug med følgende produkter. Anvendelse sammen med andre apparater kan forårsage ustabilitet og føre til personskade.

Specificeret produkt (fra marts 2004)

Bordstander SU-P42T2 SU-P50T2
Farve-TV med fladskærm KDE-P42MRX1 KDE-P50MRX1 KDE-P61MRX1(skæmmmodel) (PDM-4210) (PDM-5010) (PDM-6110)	KE-P42MRX1 KE-P50MRX1 KE-P61MRX1(PDM-4210) (PDM-5010) (PDM-6110)
LCD-farve-TV KDL-L42MRX1 —(skæmmmodel) (LDM-4210)	KLV-L42MRX1(LDM-4210)

Til kunder

ADVARSEL!

Hvis følgende forholdsregler ikke overholdes, kan det medføre alvorlig personskade eller død som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned.

Lad monteringen udføre af en Sony-forhandler.

Hvis andre personer end Sony-forhandlere udfører monteringsarbejdet, kan dette medføre personskade, da skærmen er meget tung.

Sørg for at tage passende forholdsregler for at forhindre, at standeren vælter.

Hvis du ikke gør det, kan bordstanderen vælte og forårsage personskade eller materiel skade. Træk et reb, en kæde eller lignende gennem hullerne på sikkerhedsbeslagene, der findes på den øvre del af hovedbeslaget, og fastgør den anden ende af rebet, kæden osv. til væggen, søjlen osv. for at sikre bordstanderen og forhindre den i at vælte.

Sørg for at montere bordstanderen på en solid og flad overflade.

Monter ikke bordstanderen, så den hælder i en bestemt retning. Hvis du gør det, kan bordstanderen vælte, eller skærmen kan falde ned. Det kan forårsage personskade eller materiel skade.

Sørg for at montere bordstanderen på en stabil overflade.

Hvis du monterer bordstanderen på en ustabil overflade, kan den miste balancen og vælte. Det kan forårsage personskade eller materiel skade.

Læn dig ikke på skærmen, og hæng ikke i den med skærmen monteret på bordstanderen.

Bordstanderen kan vælte, eller skærmen kan falde ned og forårsage alvorlig personskade eller død.

Dæk ikke skærmens ventilationshul til.

Hvis du tildækker ventilationshullet (med en klud eller lignende), kan der akkumuleres varme indeni, og der kan opstå brand.

Sørg for, at netledningen eller skærmkablet ikke bliver klemt.

• N etledningen eller skærmkablet må ikke klemmes, når du monterer skærmen på bordstanderen. Hvis netledningen eller skærmkablet beskadiges, kan det resultere i brand eller elektrisk stød.
• T ræd ikke på netledningen eller skærmkablet, når du bærer bordstanderen. Netledningen eller skærmkablet kan være beskadiget, og det kan resultere i brand eller elektrisk stød.

Sørg for at bære standeren på den måde, der er vist i vejledningen.

Hvis bordstanderen bæres forkert, kan den vælte og forårsage personskade.

Pas på ikke at falde over netledningen eller skærmkablet.

Hvis du falder over netledningen eller skærmkablet, kan bordstanderen vælte og forårsage personskade.

Bær ikke bordstanderen, när skærmen er monteret på den.

Sørg for at afmontere skærmen, før du forsøger at bære bordstanderen. Hvis du ikke gør det, kan skærmen falde ned og forårsage personskade.

Hvis følgende forholdsregler ikke overholdes, kan der opstå materiel skade eller personskade.

Monter kun det specificerede produkt.

Denne stander er udviklet til kun at bruges sammen med det specificerede produkt. Hvis du monterer andet udstyr end det specificerede, kan det falde ned og forårsage personskade eller materiel skade.

Sørg for at bruge fastgørelsesskruerne.

Hvis fastgørelsesskruerne ikke bruges, kan skærmen falde ned og forårsage personskade.

Bemærkninger til montering

• V ed montering placeres emballagen på gulvet for at undgå at beskadige gulvet.

• Monter standeren på en fast, flad overflade. Standeren må ikke monteres med hældning. Dette kan undgås ved at overholde følgende forholdsregler.

• Hvis du monterer standeren på en blød overflade som f.eks. en måtte eller et tæppe, lægges først en plade over stedet.

• Monter ikke standeren på et sted, hvor der kan forekomme direkte sollys eller i nærheden af et varmeapparat.
• M onter ikke standeren på et varmt eller fugtigt sted eller udendørs.

Bemærkning til brugen

Standeren holdes ren ved regelmæssigt at tørre den af med en tør, blød klud. Genstridige pletter fjernes med en klud, som er fugtet let med en opløsning med rengøringsmiddel. Derefter aftørres området med en tør, blød klud. Brug ikke kemikalier såsom fortynder eller rensebenzin, da det kan beskadige standerens finish.

Montering af bordstanderen

Til Sony-forhandlere

Til Sony-forhandlere

Følgende vejledning gælder kun for Sony-forhandlere. Sørg for at læse ovennævnte sikkerhedsforskrifter grundigt, og vær særlig opmærksom på sikkerheden under montering, vedligeholdelse, kontrol og reparation af dette produkt.

Sørg for, at mindst to personer udfører monteringen.

Sørg for, at mindst to personer monterer skærmen på bordstanderen. Hvis en person udfører monteringen alene, kan dette resultere i en ulykke eller en personskade.

Sørg for at montere bordstanderen sikkert ifølge instruktionerne i denne vejledning.

Hvis nogle af skruerne er løse eller falder ud, kan bordstanderen hælde og vælte, eller skærmen kan falde ned. Det kan forårsage personskade eller materiel skade.

Pas på ikke at beskadige hænderne eller fingrene, når du monterer bordstanderen.

Pas på ikke at beskadige hænderne eller fingrene under monteringen af bordstanderen eller skærmen.

Sørg for at montere skærmen sikkert ifølge en korrekt procedure.

Sørg for at spænde skruerne godt.

Hvis skærmen ikke monteres sikkert, kan den falde ned og forårsage personskade.

Kontroller delene

Navn Mængde Navn Mængde
Hovedbeslag Undersænkskrue	1		10
		Fastgørelsesskrue
Stander 2	1	K a b e	l k1

Hav en stjerneskruetrækker klar på forhånd.

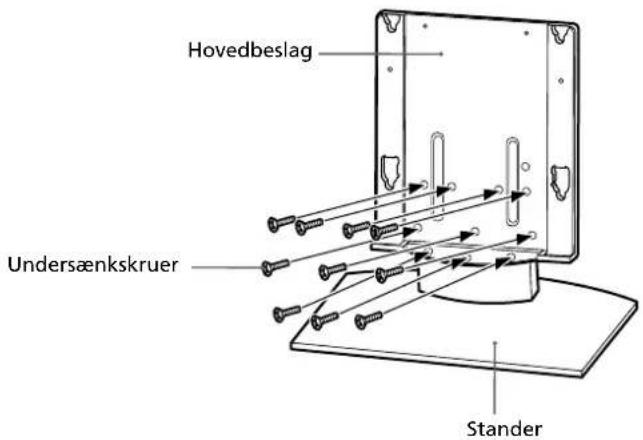

Monter hovedbeslaget

Juster hovedbeslaget over standerens skruehuller. Fastgør derefter hovedbeslaget til standeren vha. 10 undersænkskruer.

Stram de 10 undersænksskruer en gang mere, efter de er blevet skruet på midlertidigt.

Bemærk!

Hvis der bruges en elektrisk skruemaskine, indstilles momentet til cirka 2,45 N·m.

Brug ikke en elektrisk skruetrækker uden momentindstilling. Hvis du bruger en elektrisk skruetrækker uden momentindstilling eller en elektrisk skruemaskine med momentindstilling uden for det angivne område, kan skruerne blive strammet for meget, og det kan beskadige skruerne eller produktet. Standeren kan vælte, og der kan ske alvorlig personskade.

Hovedbeslag Undersænskruer Stander

Monter skærmen

ADVARSEL!

Sørg for at fuldføre monteringen, før netledningen tilsluttes til stikkontakten. Hvis netledningen bliver klemt under eller mellem de forskellige udstyrsdele, kan dette forårsage kortslutning eller elektrisk stød. Hvis du falder over netledningen eller skærmkablet, kan standeren vælte og forårsage personskade.

1

Monter skærmen på bordstanderen.

① Tilslut netledningen og skærmkablet til skærmen.

Tip

Se vejledningen til Sonys farve-TV med fladskærm eller LCD-farve-TV, hvis du ønsker yderligere oplysninger om tilslutningen af netledningen og skærmkablet.

Bemærk!

- Hvis skærmens vægt placeres på højttalerne, kan der opstå deformation eller en løs forbindelse i højttalerne. Dette kan undgås ved at overholde følgende. (kun KDE-P61MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1)

– Hold ikke på højttalerne, när skærmen bæres.

- N år kablerne tilsluttes til skærmen, placeres emballagen osv. på gulvet, og skærmen lægges på den med forsiden nedad, så højttalerne på hver side af skærmen er fri af emballagen osv.

- Sørg for at placere skærmen stabilt.

- B rug et blødt klæde for at beskytte skærmen mod beskadigelse eller snavs.

Skærmens bagside Netledning Skærmkabel

Blødt underlag

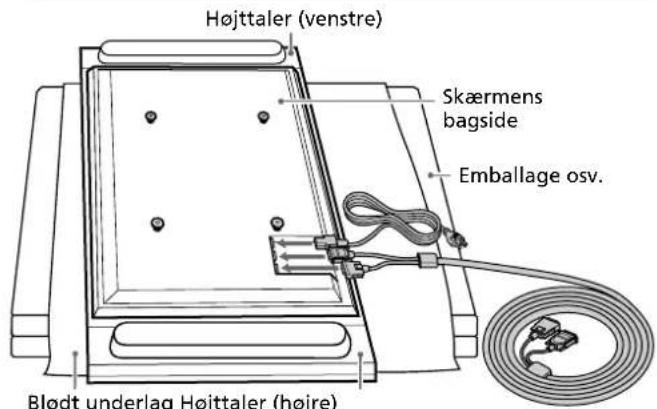

KDE-P42MRX1/KE-P42MRX1/KDE-P50MRX1/KE-P50MRX1

Højttaler (venstre) Skærmens bagside Emballage osv. Blødt underlag Højttaler (høre)

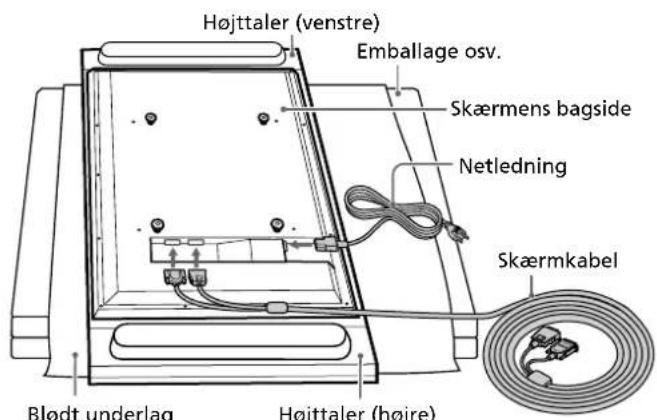

KDE-P61MRX1/KE-P61MRX1

Højttaler (venstre) Emballage osv. Skærmens bagside Netledning Skærmkabel Blødt underlag Højttaler (højre)

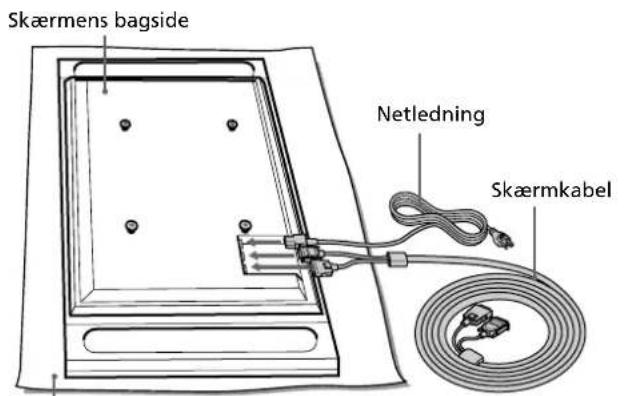

KDL-L42MRX1/KLV-L42MRX1

Illustrationer uden modelnavne, der vises fra nu af, er baseret på farve-TV'et med fladskærm KDE-P42MRX1, KE-P42MRX1.

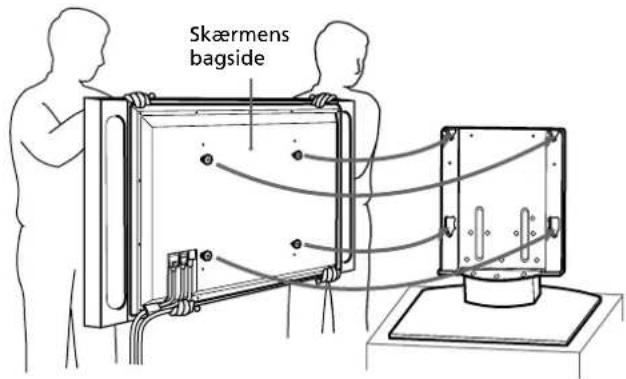

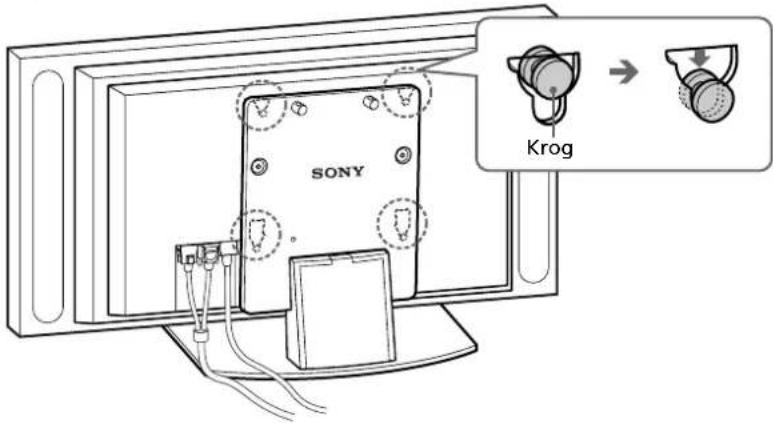

② Sørg for, at mindst to personer holder højre og venstre kant af toppen og undersiderne på skærmen, mens krogene på skærmens bagside får fat i hullerne på standerens opspændingsplade. Kontroller derefter, at krogene på skærmens bagside sidder korrekt i opspændingspladens fire huller.

Bemaerk!

Pas på ikke at falde over netledningen eller skærmkablet.

③Lad skærmen glide lige nedad, indtil den får fat.

Bemærk!

• Lad skærmen glide helt ned til bunden. Kontroller, at skærmen er monteret vandret på standeren.
• Sørg for at holde bordstanderen stabil, när skærmen monteres.

SONY Krog

2

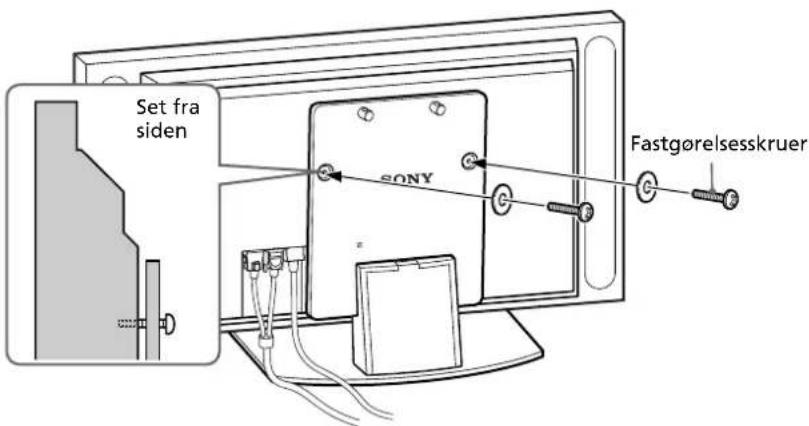

Fastgør skærmen til standeren med de to fastgørelsesskruer.

Set fra siden SONY Fastgørelsskruer

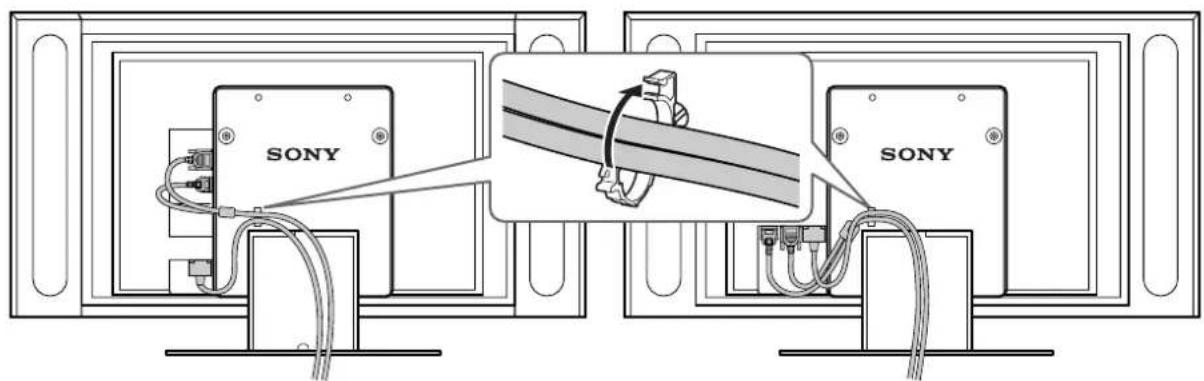

Før netledningen og skærmkablet gennem standeren.

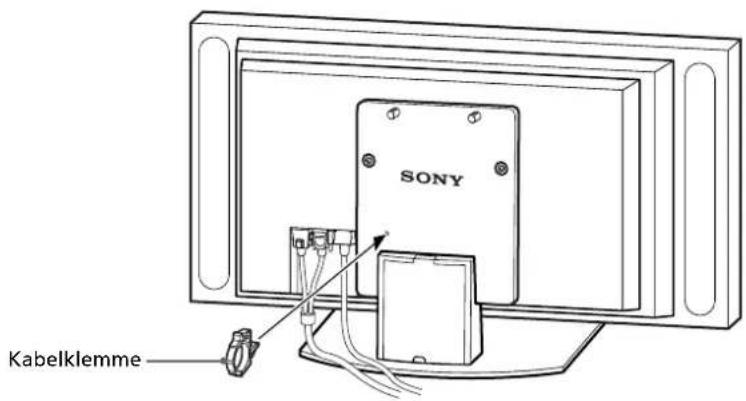

①Sæt kabelklemmen på hovedbeslaget.

SONY Kabelklemme

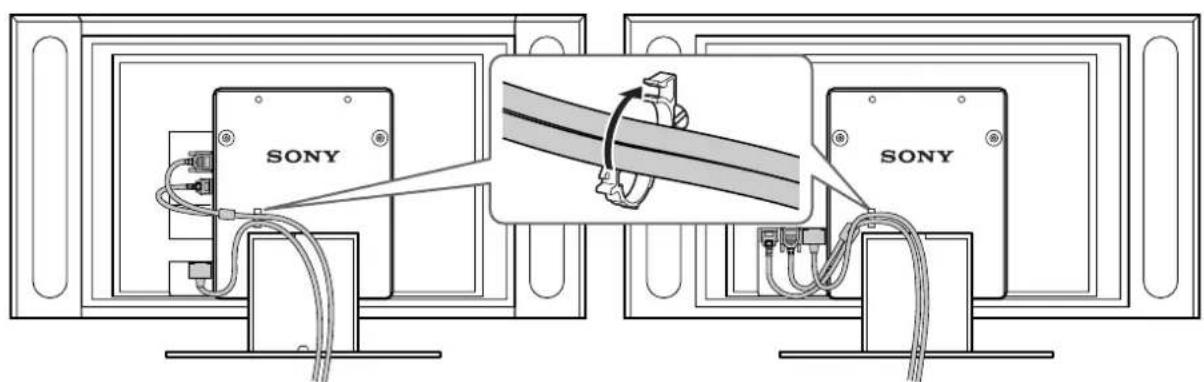

② Træk netledningen og skærmkablet gennem kabelklemmen, og fastgør dem.

SONY SONY

KDL-L42MRX1/ KLV-L42MRX1

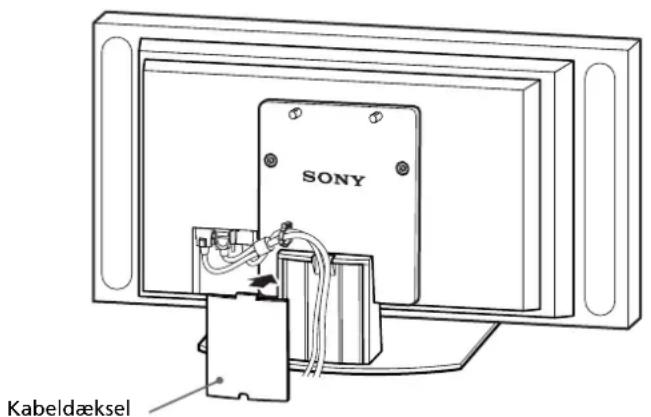

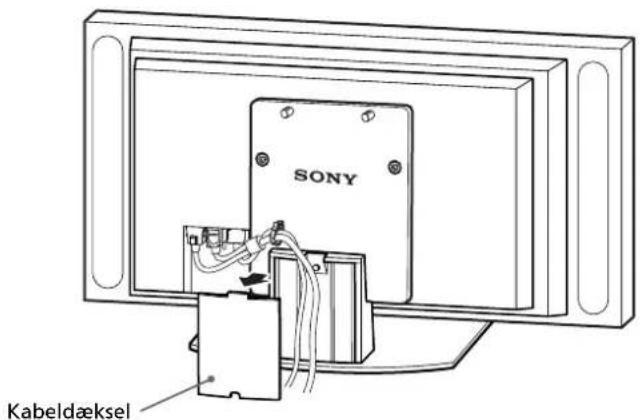

③Fjern kabeldækslet fra standeren, og træk netledningen og skærmkablet inden i standeren.

SONY Kabeldæksel

④Sæt kabeldækslet på standeren igen.

SONY Kabeldæksel

Sikkerhedsforholdsregler til at forhindre, at standeren vælter

ADVARSEL!

Sørg for at tage passende forholdsregler for at forhindre, at standeren vælter. Hvis du ikke gør det, kan bordstanderen vælte og forårsage personskade eller materiel skade. Fastgør bordstanderen til en væg, søjle eller lignende for at forhindre, at den vælter.

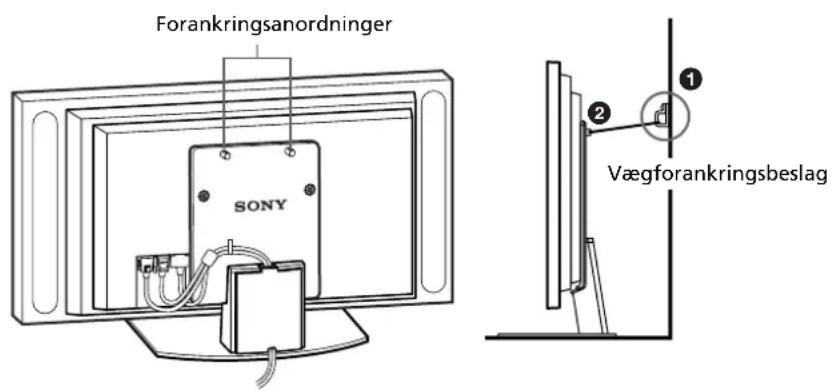

Gør et reb eller en kæde og et vægforankringsbeslag klart.

①Fastgør vægforankringsbeslaget til en solid væg eller søjle.
② Før rebet eller kæden gennem begge huller i forankringsanordningen, og fastgør derefter den anden ende af rebet eller kæden til vægforankringsbeslaget.

Ret til ændringer af design og specifikationer uden forudgående varsel forbeholdes.

Nettledningen og grensesnittkabelen for skjermen må ikke komme i klemme.

• N ettledningen og grensesnittkabelen for skjermen må ikke komme i klemme når du installerer skjermen på bordstativet. Hvis nettledningen eller grensesnittkabelen for skjermen skades, kan dette føre til brann eller elektrisk støt.
• Ikke tråkk på nettledningen eller grensesnittkabelen for skjermen når du bærer bordstativet. Nettledningen eller grensesnittkabelen for skjermen kan skades, og dette kan føre til brann eller elektrisk støt.

Pass på at du ikke skader hendene eller fingrene när du setter sammen bordstativet.

① Fest kabelklemmen til hovedkonsollen.

SONY Kabelklemme

②Dra nettledningen og grensesnittkabelen gjennom kabelklemmen, og fest dem.

SONY SONY

KDL-L42MRX1/ KLV-L42MRX1

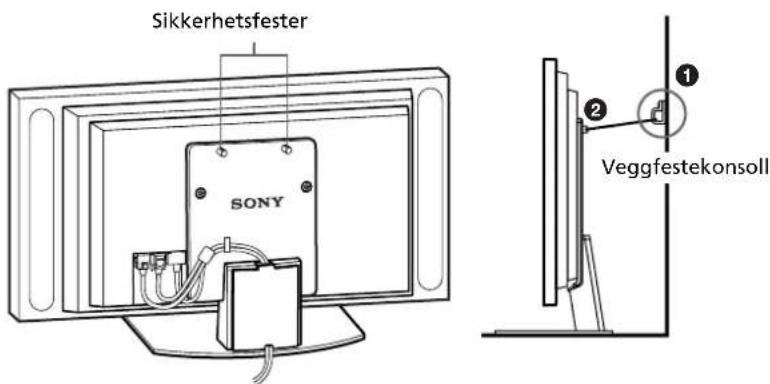

Gjør klart et tau eller en kjede og en veggfestekonsoll på forhånd.

① Fest veggfestekonsollen til en solid vegg eller søyle.
② Før tauet eller kjeden gjennom begge hullene i sikkerhetsfestene og fest deretter den andre enden av tauet eller kjeden til veggfestekonsollen.

Sikkerhetsfester SONY Veggfestekonsoll

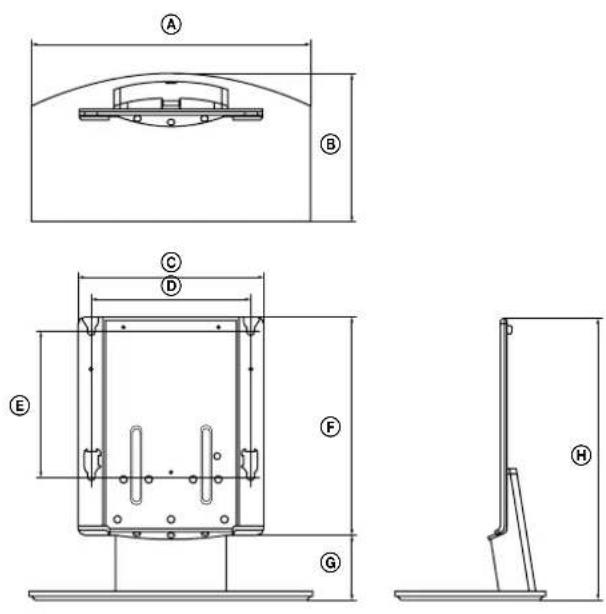

Spesifikasjoner

		SU-P42T2 SU-P50T2
Mål: (mm) A 500 600
	B 295 321
	C 392
	D 340
	E 310
	F 461
	G 141
	H 602
Vekt: (kg)		16,0 19,0
