MANUAL DE UTILIZADOR SUP42T2 SONY

Obrigado por ter adquirido este produto.

Para os clientes

É necessária uma formação técnica adequada para instalar este produto. Confie a instalação a agentes da Sony ou outros técnicos qualificados e preste especial atenção à segurança durante o processo. A Sony não se responsabiliza por quaisquer danos ou ferimentos provocados pela utilização indevida ou instalação incorrecta. Os seus direitos estatutários (se existirem) não são afectados.

AVISO

O não cumprimento das precauções de segurança ou a utilização incorrecta do produto pode provocar ferimentos graves ou um incêndio.

Este manual de instruções descreve as precauções importantes necessárias para evitar acidentes e utilizar o produto de forma correcta. Leia-o na íntegra e utilize o produto correctamente. Guarde este manual para futuras consultas.

Para os agentes da Sony

É necessária uma formação técnica adequada para instalar este produto. Leia este manual de instruções na íntegra para poder proceder à instalação com segurança. A Sony não se responsabiliza por quaisquer danos ou ferimentos provocados pela utilização indevida ou instalação incorrecta. Os seus direitos estatutários (se existirem) não são afectados. Após a instalação, entregue este manual de instruções ao cliente.

Segurança

Os produtos da Sony são concebidos para oferecer a máxima segurança.

No entanto, se utilizados de forma incorrecta, podem provocar ferimentos graves no caso de incêndio, choque eléctrico ou queda. Para evitar esse tipo de acidentes, respeite as precauções de segurança.

ATENÇÃO

Esta base só pode ser utilizada com os produtos seguintes. A utilização com outros aparelhos pode causar instabilidade e, possivelmente, ferimentos.

Produtos especificados(a partir de Março de 2004)

Base para mesa SU-P42T2 SU-P50T2
Televisor a cores com ecrã plano KDE- (Modelo de ecrã) (PDM-4210) (PDM-5010)	P42MRX1 KDE-P50MRX1 (PDM-6110)	KDE-P61MRX1
	KE-P42MRX1 KE-P50MRX1 (PDM-4210) (PDM-5010)	KE-P61MRX1 (PDM-6110)
Televisor a cores com ecrã LCD KDL-L (Modelo de ecrã) (LDM-4210)	42MRX1 — KLV-L42MRX1 (LDM-4210)

Para os clientes

AVISO

Se as seguintes precauções não forem respeitadas, existe a possibilidade de morte ou ferimentos graves provocados por um incêndio, um choque eléctrico ou pela queda do produto.

A instalação do produto deve ficar a cargo de pessoal subcontratado pelos agentes da Sony.

Se a instalação não ficar a cargo dos agentes da Sony, podem ocorrer ferimentos graves porque o ecrã é muito pesado.

Tome as precauções necessárias para evitar a queda da base.

Se não o fizer, a base pode cair durante um terramoto e provocar ferimentos ou danos materiais. Enfie uma corda, corrente, etc. nos orifícios das fixações de segurança existentes na parte superior do suporte principal e prenda as outras pontas da corda, corrente, etc. à parede, pilar, etc. para fixar a base e evitar que caia.

Instale a base numa superfície sólida e plana.

Não instale a base de maneira a poder inclinar-se numa direcção. Se o fizer a base pode virar-se e o ecrã cair. Se isso acontecer pode ferir alguém ou provocar danos materiais.

Instale a base numa superfície estável.

Se instalar a base numa superfície instável esta pode desequilibrar-se e inclinar-se ou cair. Se isso acontecer pode ferir alguém ou provocar danos materiais.

Não se encoste nem se pendure no ecrã com este instalado na base.

A base pode inclinar-se e o ecrã cair e provocar ferimentos graves ou a morte.

Não tape as aberturas de ventilação do ecrã.

Se tapar as aberturas de ventilação (com um pano, etc.), o ecrã pode sobreaquecer e incendiar-se.

Não trilhe o cabo de alimentação ou o cabo de interface do ecrã.

• Não trilhe o cabo de alimentação ou de interface do ecrã quando instalar o ecrã na base. Se o cabo de alimentação ou de interface do ecrã ficar danificado, pode provocar um incêndio ou choque eléctrico.
• Não pise o cabo de alimentação ou de interface do ecrã quando transportar a base. O cabo de alimentação ou de interface do ecrã pode ficar danificado e provocar um incêndio ou choque eléctrico.

Se a transportar incorrectamente, a base pode cair e provocar ferimentos.

Não tropece no cabo de alimentação ou no cabo de interface do ecrã.

Se tropeçar no cabo de alimentação ou de interface do ecrã, a base pode cair e ferir alguém.

Não transporte a base com o ecrã montado.

Antes de transportar a base, retire o ecrã. Se não o fizer, o ecrã pode cair e ferir alguém.

Se não respeitar as precauções a seguir indicadas, pode provocar ferimentos ou danos materiais.

Instale unicamente os produtos especificados.

Esta base foi concebida para ser utilizada apenas com os produtos especificados. A instalação de qualquer outro equipamento que não o especificado, pode resultar na queda da base e provocar ferimentos ou danos materiais.

Utilize parafusos de fixação.

Se não utilizar parafusos de fixação, o televisor pode cair e provocar ferimentos.

Notas sobre a instalação

• Ao fazer a montagem coloque os materiais de embalagem no chão, para não danificar o pavimento.

• Instale a base numa superfície sólida e plana. Não instale a base torta ou inclinada. Para evitar esta situação, observe as seguintes precauções:

• Se quiser instalar a base num superfície mole, por exemplo, em cima de um tapete, coloque uma tábua por baixo da base.

• Não instale a base perto de um aquecedor ou num local exposto à incidência directa dos raios solares.
• Não instale a base no exterior ou em locais quentes ou húmidos.

Nota sobre a utilização

De vez em quando, deve limpar a base com um pano macio e seco. Para remover as manchas mais difíceis, utilize um pano ligeiramente humedecido numa solução de detergente. Depois, limpe-a com um pano macio e seco. Não utilize qualquer tipo de químicos, como diluente ou benzina, porque pode estragar os acabamentos da base.

Montar a base

Para os agentes da Sony

Para os agentes da Sony

As seguintes instruções destinam-se unicamente aos agentes da Sony. Leia as precauções de segurança na íntegra e preste especial atenção às medidas de segurança que é preciso tomar durante a instalação, manutenção, verificação e reparação deste produto.

A instalação deve ser feita por duas ou mais pessoas.

A instalação do televisor na base deve ser feita por duas ou mais pessoas. Se a instalação for feita apenas uma pessoa, pode provocar um acidente ou ferimentos.

Monte a base com segurança seguindo as instruções deste manual.

Se algum dos parafusos estiver solto ou cair, a base pode inclinar-se e cair o mesmo acontecendo com o televisor. Se isso acontecer pode ferir alguém ou provocar danos materiais.

Tenha cuidado para não se magoar nas mãos ou dedos durante a montagem da base.

Tenha cuidado para não magoar as mãos ou dedos quando instalar a base ou o televisor.

Siga o procedimento adequado para instalar o televisor com segurança.

Aperte bem os parafusos.

Se não instalar o televisor com segurança, pode cair e provocar ferimentos.

Verificação dos acessórios

Designação Quantidade Designação Quantidade
Suporte principal Parafuso com rosca inversa	1		10
		Parafuso de fixação
Base 2	1 Grampo do cabo		1

Prepare uma chave de parafusos Philips.

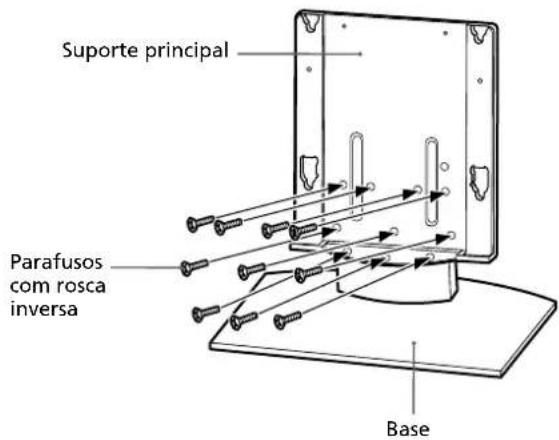

Instalar o suporte principal

Alinhe o suporte principal com os orifícios dos parafusos da base. Depois aperte o suporte principal à base utilizando 10 parafusos de rosca inversa.

Durante esta operação as peças têm de ser agarradas por duas ou mais pessoas.

Volte a apertar os 10 parafusos com rosca inversa depois de os ter aparafusado temporariamente.

Nota

Agarre na base firmemente e mantenha-a estável.

Atenção

Quando utilizar uma chave eléctrica, regule o binário de aperto para cerca de 2,45 N·m. Não utilize uma chave de parafusos de impacto. Se utilizar uma chave de parafusos de impacto ou eléctrica com um binário de aperto fora dos limites especificados, os parafusos podem ficar apertados demais e partirem-se ou danificar o produto. A base pode cair e provocar ferimentos graves.

Suporte principal Parafusos com rosca inversa Base

Instalação do ecrã

AVISO

Conclua a instalação antes de ligar o cabo de alimentação à tomada de parede. Se o cabo de alimentação ficar entalado por baixo ou entre peças do equipamento, pode ocorrer um choque eléctrico ou um curto-circuito. Se tropeçar no cabo de alimentação ou no ecrã, a base pode cair e ferir alguém.

1

Instale o ecrã na base.

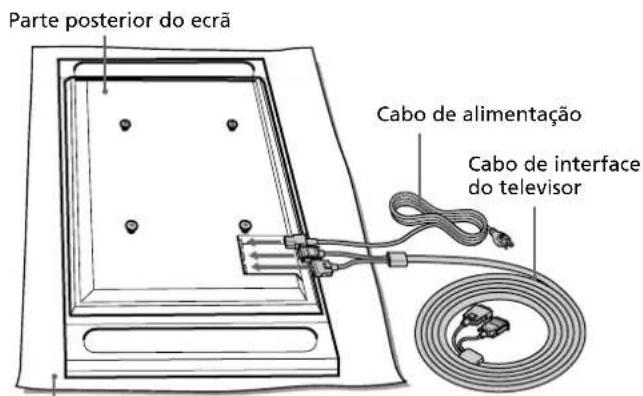

①Ligue o cabo de alimentação e o cabo de interface ao ecrã.

Sugestão

Consulte o manual de instruções do televisor a cores com ecrã plano ou do televisor a cores com ecrã LCD, para obter mais informações sobre como ligar o cabo de alimentação e o cabo de interface do ecrã.

Notas

• Se colocar o ecrã apoiado nos altifalantes, estes podem ficar deformados ou mal ligados. Para o evitar, observe as seguintes precauções: (só nos modelos KDE-P61MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1)
• Não transporte o ecrã pegando-lhe pelos altifalantes.
• Quando ligar os cabos ao ecrã, coloque o material de embalagem, etc. no chão e coloque o ecrã voltado para baixo em cima dele, de maneira a que os altifalantes de ambos os lados do ecrã fiquem fora do material de embalagem, etc.
• Coloque o ecrã numa posição estável.
• Utilize um pano macio para proteger o ecrã de danos ou sujidade.

Parte posterior do ecrã Cabo de alimentação Cabo de interface do television

Pano macio

KDE-P42MRX1/KE-P42MRX1/KDE-P50MRX1/KE-P50MRX1

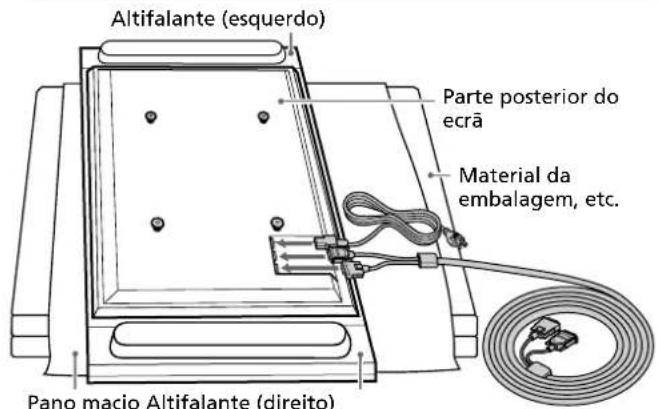

Altifalante (esquerdo) Parte posterior do ecrã Material da embalagem, etc. Pano macio Altifalante (direito)

KDE-P61MRX1/KE-P61MRX1

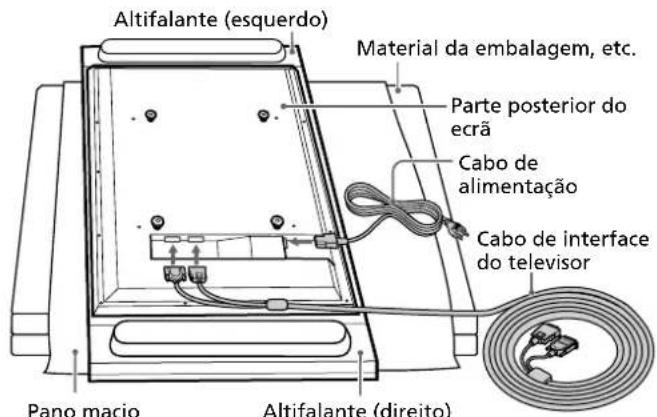

Altifalante (esquerdo) Material da embalagem, etc. Parte posterior do ecrã Cabo de alimentação Cabo de interface do televisor Pano macio Altifalante (direito)

KDL-L42MRX1/KLV-L42MRX1

As ilustrações sem o nome do modelo que aparecem a partir de agora, baseiam-se no televisor a cores com ecrã plano KDE-P42MRX1, KE-P42MRX1.

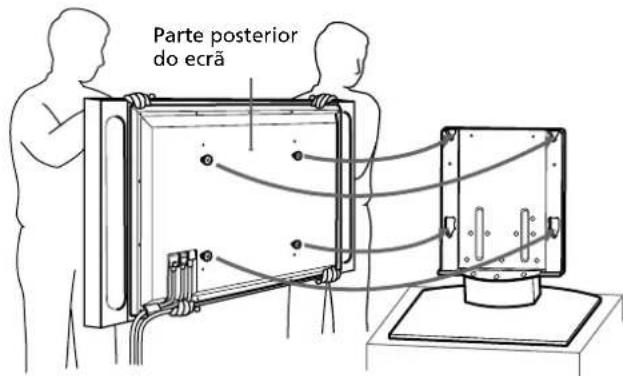

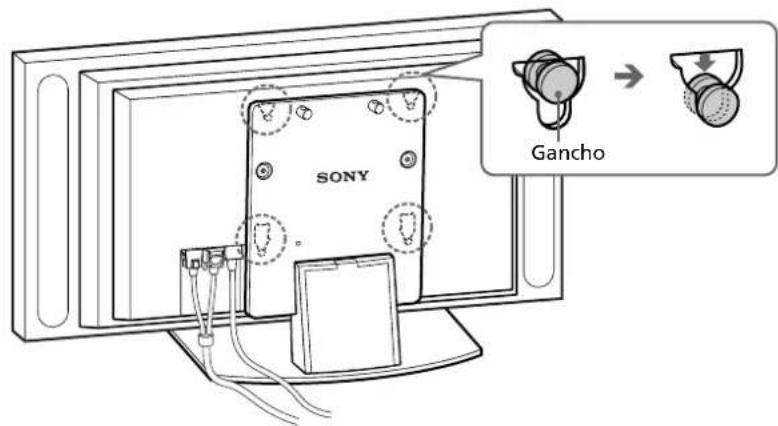

2 Peça a duas ou mais pessoas que agarrem nos lados esquerdo e direito da parte superior e inferior do ecrã e encaixe os ganchos existentes na parte posterior do ecrã nos orifícios das fixações da base. Depois, verifique se os ganchos da parte posterior do ecrã estão completamente introduzidos nos quatro orifícios das fixações.

Nota

Não tropece no cabo de alimentação ou no cabo de interface do ecrã.

Parte posterior do ecrã

③Empurre o ecrã a direito para baixo até encaixar.

Notas

• E mpurre o ecrã completamente até abaixo. Verifique se o ecrã está instalado horizontalmente na base.
• Enquanto instala o ecrã a base tem de estar estável.

SONY Gancho

2

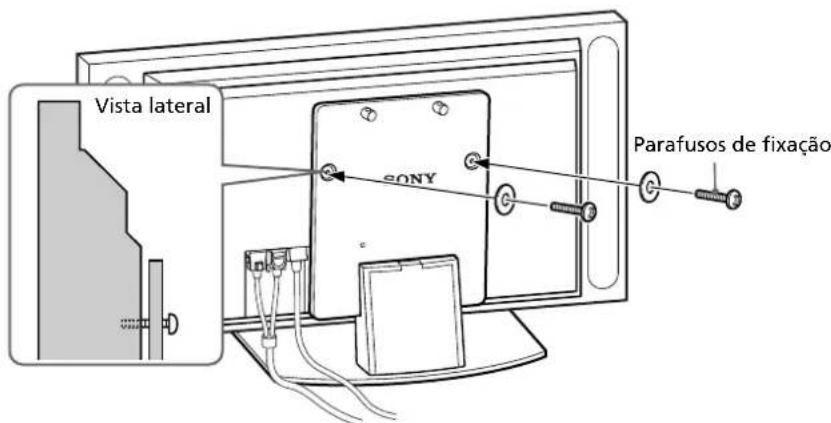

Monte o ecrã na base com os dois parafusos de fixação.

Vista lateral SONY Parafusos de fixação

3

Faça passar o cabo de alimentação e o cabo de interface do ecrã através da base.

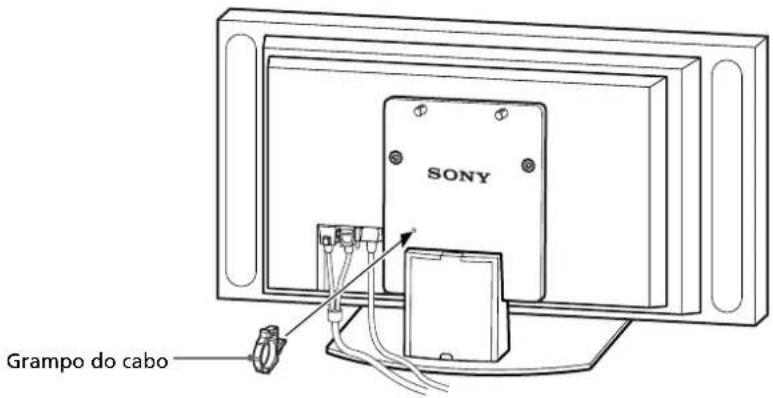

①Prenda o grampo do cabo ao suporte principal.

SONY Grampo do cabo

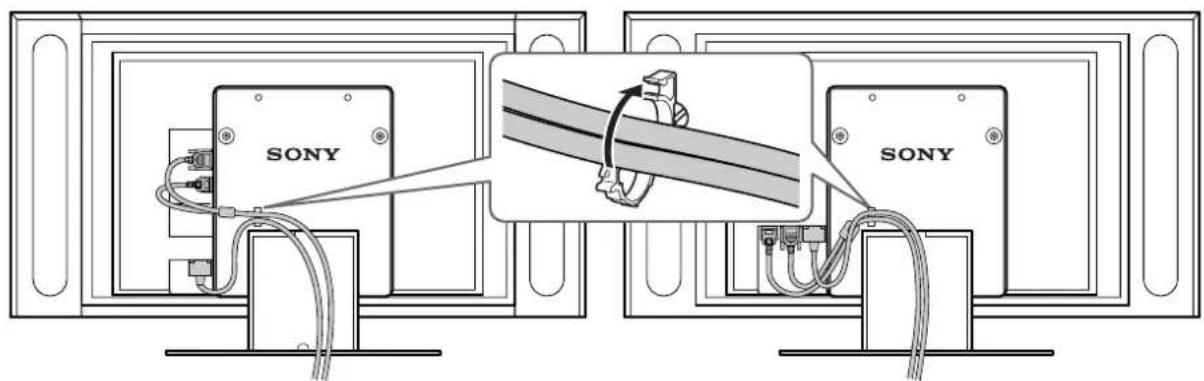

② Enfie o cabo de alimentação e o cabo de interface do ecrã no grampo do cabo e prenda-os.

SONY SONY

KDL-L42MRX1/ KLV-L42MRX1

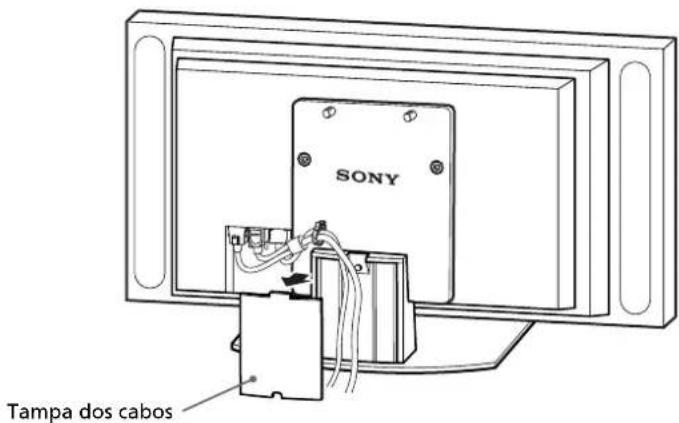

3 Retire a tampa do cabo da base e enfie o cabo de alimentação e o cabo de interface do ecrã dentro da base.

SONY Tampa dos cabos

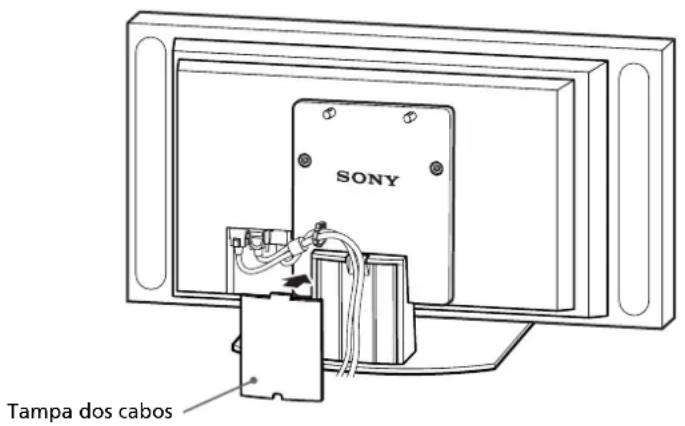

④Volte a colocar a tampa do cabo na base.

SONY Tampa dos cabos

Medidas de segurança para evitar que a base se vire

AVISO

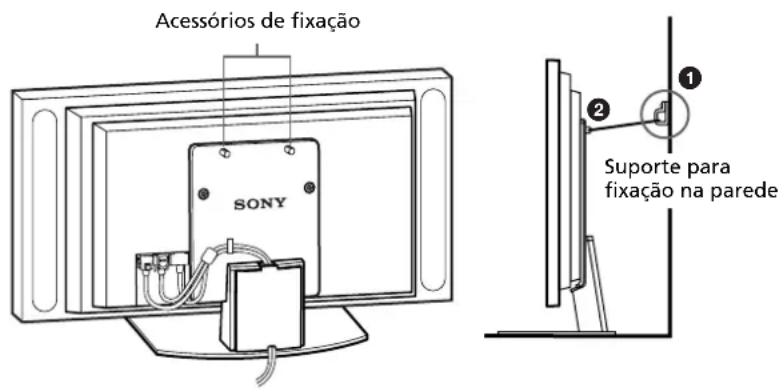

Tome as precauções necessárias para evitar a queda da base. Se não o fizer, a base pode cair durante um terramoto e provocar ferimentos ou danos materiais. Prenda a base a uma parede, pilar, etc., para evitar que se vire.

Utilize uma corda ou uma corrente e um suporte de fixação na parede à venda do mercado.

①Prenda o suporte de fixação a uma parede sólida ou a um pilar.
② Enfie a corda ou a corrente em ambos os orifícios das fixações e prenda a outra extremidade da corda ou corrente ao suporte de fixação na parede.

Acessórios de fixação SONY Suporte para fixação na parede

Design e características técnicas sujeitos a alteração sem aviso prévio.
