SU40NX1 - Móvel TV SONY - Manual de utilização gratuito

Tipo de produto	Móvel de TV (suporte para televisor)
Marca	Sony
Modelo	SU40NX1
Modelos de televisores compatíveis	KDL-40NX70☐, KDL-40NX80☐ (em janeiro de 2010)
Dimensões (A x B x C x D x F x G)	A: 410 mm, B: 130 mm, C: 180 mm, D: 994 mm, F: 45 mm, G: 310 mm
Altura com ângulo (E) – 0°	670 mm
Altura com ângulo (E) – 6°	667 mm
Peso do suporte	5,5 kg
Alimentação	Sem alimentação (suporte passivo)
Ângulo de visão ajustável	0° ou 6° de inclinação
Material	Metal e plástico (estimativa)
Fixação na parede anti-queda	Sim, orifício previsto para fixação
Número de pessoas recomendado para a instalação	Pelo menos 2 pessoas
Parafusos fornecidos	4 parafusos de fixação do suporte TV (PSW5×16) pretos, 1 parafuso da tampa do suporte (PSW5×16) preto, 1 parafuso de ajuste de ângulo (PSW5×10) prateado, 2 calços (para modelos 40/46/52NX80)
Manutenção e limpeza	Pano macio seco; para manchas persistentes, pano levemente embebido em sabão neutro, depois enxugar com pano seco. Não usar diluente, gasolina.
Segurança	Suporte projetado apenas para os modelos especificados. Não modificar. Instalar em superfície plana e sólida. Não cobrir as aberturas de ventilação do televisor. Não se apoiar no televisor.
País de origem / Fabricante	Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, Japão
Garantia	Não especificada, consulte a garantia do televisor

Perguntas frequentes - SU40NX1 SONY

Quais televisores são compatíveis com o suporte SU40NX1 ?

O suporte SU40NX1 é projetado para os televisores Sony das séries KDL-40NX70☐ e KDL-40NX80☐ (modelos de 40 polegadas). Para outros tamanhos, veja os modelos SU46NX1 e SU52NX1.

Como instalar o suporte SU40NX1 ?

A instalação deve ser feita por pelo menos duas pessoas. Coloque o suporte em uma superfície plana e sólida. Fixe o televisor na ranhura, em seguida aparafuse os quatro parafusos de fixação do suporte TV (pretos) e o parafuso de ajuste de ângulo (prateado). Siga as etapas do manual de instruções.

O suporte permite ajustar o ângulo do televisor ?

Sim, você pode ajustar o ângulo de visão para 0° ou 6° de inclinação. Para isso, remova a tampa traseira e a tampa do pé, desaperte os três parafusos do pé, incline o televisor, reposicione o elemento móvel e aperte novamente.

Como limpar o suporte SU40NX1 ?

Use um pano macio e seco. Para manchas persistentes, umedeça levemente um pano com uma solução de sabão neutro, depois seque com um pano seco. Nunca use diluente, gasolina ou produtos químicos.

O suporte é entregue com todos os parafusos necessários ?

Sim, o kit contém 4 parafusos de fixação do suporte TV (PSW5×16) pretos, 1 parafuso da tampa do suporte (PSW5×16) preto, 1 parafuso de ajuste de ângulo (PSW5×10) prateado, e para os modelos 40/46/52NX80, 2 calços adesivos.

Qual é o peso máximo suportado pelo SU40NX1 ?

O suporte é projetado apenas para os televisores especificados (série NX80/NX70 40 polegadas). O peso do próprio suporte é de 5,5 kg. O peso do televisor compatível é de aproximadamente 15-20 kg, dependendo do modelo. Consulte o manual do televisor para o peso exato.

Pode-se fixar o suporte na parede para evitar tombamento ?

Sim, o suporte possui um orifício previsto para fixação na parede para evitar tombamento. Use uma fixação adequada (não fornecida) seguindo as instruções do manual do televisor.

O que fazer se o televisor não ficar bem fixo no suporte ?

Verifique se você está usando o modelo de suporte correto para seu televisor. Certifique-se de que os parafusos estão bem apertados (torque recomendado ~1,5 N·m). Se o problema persistir, entre em contato com o suporte Sony.

O suporte SU40NX1 é compatível com outras marcas ?

Não, este suporte é especificamente projetado para os televisores Sony das séries indicadas. A instalação de outro aparelho pode causar queda ou ferimentos.

Como obter o manual de instruções completo ?

O manual está disponível para download gratuito em formato PDF no site notice-facile.com. Você também pode solicitar uma tradução para outro idioma através do formulário de contato.

MANUAL DE UTILIZADOR SU40NX1 SONY

Obrigado por ter adquirido este produto. Os produtos da Sony são concebidos para oferecer a maior segurança. Uma utilização incorreta pode provocar ferimentos graves devido a incêndio, choque elétrico ou queda do produto. Para evitar este tipo de acidentes, respeite as precauções de segurança.

Este manual de instruções descreve as precauções importantes necessárias para evitar acidentes e utilizar o produto de forma correta. Leia-o na íntegra e utilize o produto corretamente. Guarde este manual para futuras consultas.

O fabricante do produto é a Sony Corporation, 1-7-1 Konan, Minato-ku, Tóquio, 108-0075, Japão. O representante autorizado para Compatibilidade Eletromagnética e segurança do produto é a Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Estugarda, Alemanha.

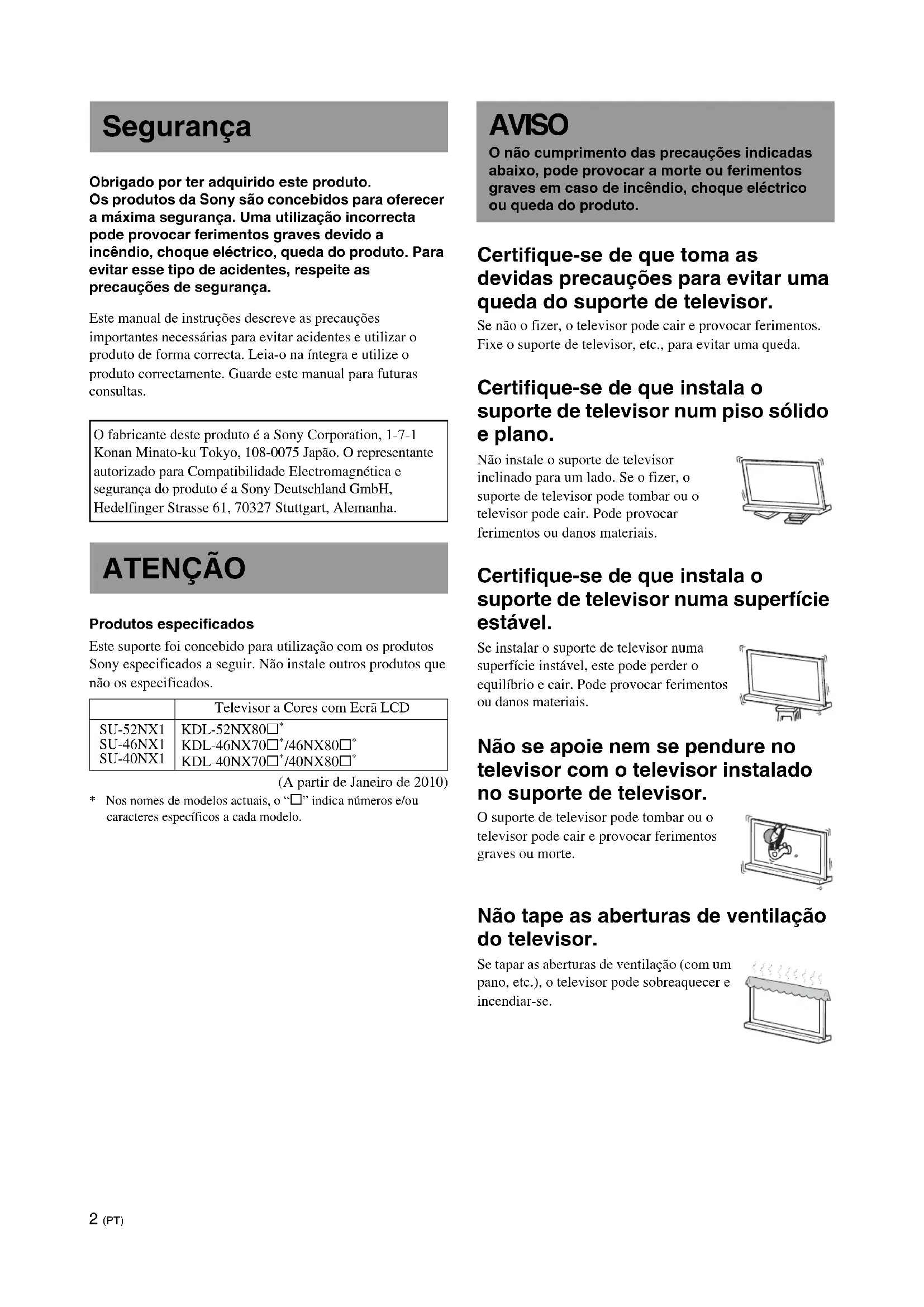

ATENÇÃO

Produtos especializados

O não cumprimento das precauções indicadas abaixo pode provocar a morte ou ferimentos graves em caso de incêndio, choque elétrico ou queda do produto.

Certifique-se de que toma as devidas precauções para evitar a queda do suporte do televisor.

Se não o fizer, o televisor pode cair e provocar ferimentos. Fixe o suporte do televisor, etc., para evitar a queda.

Certifique-se de que instala o suporte do televisor num piso sólido e plano.

Não instale o suporte do televisor inclinado para um lado. Se o fizer, o suporte do televisor pode tombar ou o televisor pode cair. Pode provocar ferimentos ou danos materiais.

Certifique-se de que instala o suporte do televisor numa superfície estável.

Se instalar o suporte do televisor numa superfície instável, este pode perder o equilíbrio e cair. Pode provocar ferimentos ou danos materiais.

Não se apoie nem se pendure no televisor com o televisor instalado no suporte do televisor.

O suporte do televisor pode tombar ou o televisor pode cair e provocar ferimentos graves ou morte.

Não tape as aberturas de ventilação do televisor.

Se tapar as aberturas de ventilação (com um pano, etc.), o televisor pode sobreaquecer e incendiar-se.

Não deixe o cabo de alimentação nem o cabo de ligação ficarem trilhados.

• Não trilhe o cabo de alimentação CA ou o cabo de ligação ao instalar o televisor no suporte de televisor. Se o cabo de alimentação CA ou o cabo de ligação estiver danificado, pode provocar um incêndio ou choque elétrico.
• Não pise o cabo de alimentação CA ou o cabo de ligação quando transportar o suporte de televisor. O cabo de alimentação CA ou o cabo de ligação pode ficar danificado e, nesse caso, pode provocar um incêndio ou choque elétrico.

Não tropece no cabo de alimentação CA ou no cabo de ligação.

Se tropeçar no cabo de alimentação CA ou no cabo de ligação, o suporte de televisor pode tombar e provocar ferimentos.

ATENÇÃO

Se não respeitar as precauções a seguir indicadas, pode ferir-se ou provocar danos materiais.

Não instale um equipamento diferente do especificado no suporte.

Este suporte de televisor foi concebido para utilização apenas com o produto especificado. A instalação de qualquer outro equipamento pode resultar em queda ou quebra e provocar danos materiais ou ferimentos. As ilustrações utilizadas neste manual referem-se ao KDL-40NX80, exceto se indicado em contrário.

Certifique-se de que fixa o televisor.

Fixe o televisor ao suporte de televisor utilizando os parafusos fornecidos. Se o televisor não for instalado de modo seguro, pode cair, ou o suporte de televisor pode tombar, provocando ferimentos.

Notas sobre a instalação

Instale o suporte de televisor num piso sólido e plano. Não instale o suporte de televisor inclinado. Para evitá-lo, tome as seguintes precauções.

Se instalar o suporte de televisor numa superfície mole, como um tapete ou carpete, coloque uma placa rígida no local de posicionamento.

• Não instale o suporte de televisor num local sujeito à luz solar direta ou próximo de um aquecedor.
• Não instale o suporte de televisor num local quente ou húmido ou no exterior.

Notas sobre a utilização

Limpeza

Para manter limpo o suporte de televisor, limpe-o ocasionalmente com um pano macio e seco. As manchas difíceis podem ser removidas com um pano ligeiramente humedecido em sabão suave. Certifique-se de que seca a área com um pano macio e seco. Não utilize produtos químicos, como dissolvente ou benzina, pois poderão danificar o acabamento do suporte de televisor.

Certifique-se de que o trabalho de instalação é realizado por duas ou mais pessoas.

Certifique-se de que a instalação do televisor no suporte de televisor é realizada por duas ou mais pessoas. Se uma pessoa realizar o trabalho de instalação sozinha, pode provocar um acidente ou ferimentos.

Não altere o Suporte de Televisor.

Este poderá cair e provocar ferimentos.

Certifique-se de que instala o televisor de modo seguro, seguindo as instruções.

Aperte firmemente os parafusos. Se o televisor não for instalado de modo firme, pode cair e provocar ferimentos.

Proceda com cuidado para não magoar as mãos ou dedos durante a montagem.

• Não desloque o Suporte do Televisor segurando na haste do Pé.
• Proceda com cuidado para não ferir as mãos ou os dedos quando instalar o televisor.

Notas sobre a remoção do Suporte de televisor da embalagem

Certifique-se de que segura bem no Suporte de televisor e manuseie-o corretamente.

Passo 1: Verificar as peças

Nome Quantida
Suporte	1
Tampa traseira	1
Tampa do Braço	1
Parafuso de Fixação do Braço do Televisor (PSW5 × 16) preto (×4) Parafuso da Tampa do Braço (PSW5 × 16) preto (×1)	5
Parafuso de Ajuste de Ângulo (PSW5 × 10) prateado	1
Placa de apoio do televisor*	2

• Apenas para KDL-40NX80 □/KDL-46NX80 □/KDL-52NX80 □.

AVISO

Se o cabo de alimentação CA ficar trilhado por baixo ou entre peças do equipamento, pode ser provocado um curto-circuito ou choque elétrico. Se tropeçar no cabo de alimentação CA ou no cabo de ligação, o suporte de televisor pode tombar e provocar ferimentos.

Determine o local de instalação e posicione o suporte de televisor antes de instalar o televisor.

Como o televisor é pesado, recomendamos que decida o local de instalação previamente, montando o suporte de televisor nesse local.

Consulte as instruções de funcionamento fornecidas com o televisor para obter informações sobre como instalar o Suporte de Fixação para Mesas e a Tampa Inferior (apenas KDL-40NX80/ KDL-46NX80/KDL-52NX80) do televisor.

Passo 2: Instalação do televisor

Antes da montagem

• Antes de iniciar a montagem, certifique-se de que tem acessível uma chave de parafusos Phillips compatível com os parafusos.
• Quando utilizar uma chave elétrica, regule o binário de aperto para aproximadamente 1,5 N·m {15 kgf·cm}.

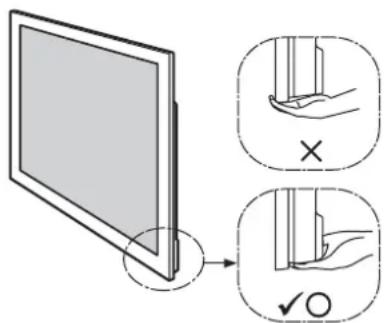

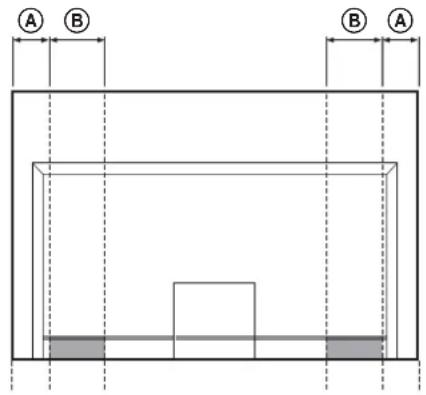

1 Segure no televisor no ponto especificado quando deslocar o televisor.

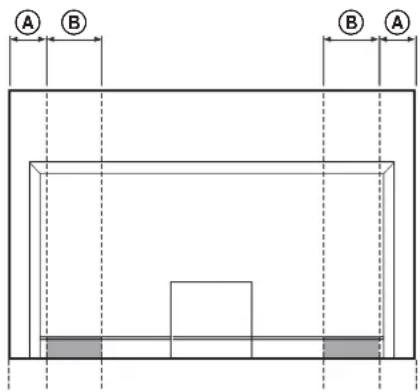

1 Consulte a tabela e meça os comprimentos A e B a partir da extremidade superior do televisor, conforme indicado na ilustração ao lado. Segure no televisor no ponto especificado do comprimento medido B (I).

Unidade: mm

Tamanho do televisor	Comprimento A	Comprimento B
40" 110 170
46" 170 170
52" 170 170

• Segure no ponto especialmente indicado para segurar nos dedos. 2 Certifique-se de que segura no televisor conforme indicado:

• Quando transportar o televisor manualmente, segure conforme indicado acima. Não exerça pressão sobre o painel do LCD e a estrutura à volta do ecrã.

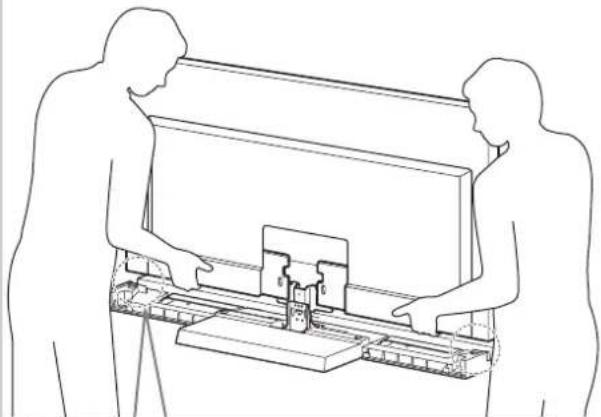

2 Instale o televisor no suporte de televisor.

O televisor é instalado na ranhura do suporte de televisor.

Apenas para KDL-40NX80/ KDL-46NX80/ KDL-52NX80

Coloque as Placas de Apoio do televisor de ambos os lados do suporte de televisor.

(As Placas de Apoio do Televisor têm fita de dupla face na parte inferior.)

Placa de apoio do televisor

A direção da seta indica a parte da frente do suporte de televisor.

• Proceda com cuidado para não trilhar os dedos quando instalar o televisor.

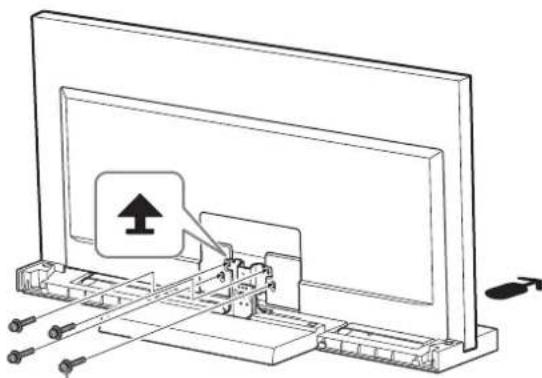

3 Fixe o televisor e o suporte de televisor com os quatro parafusos de fixação do braço do televisor (PSW5 × 16) pretos (fornecidos).

Parafuso de Fixação do

Braço do Televisor

(PSW5 × 16) pretos

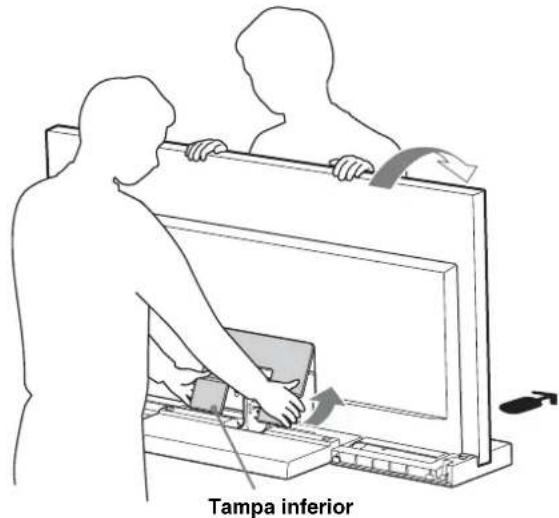

4 Coloque a Tampa Inferior no televisor. (Apenas para KDL-40NX80/ KDL-46NX80/ KDL-52NX80)

Antes de colocar a Tampa Inferior, ligue o cabo de alimentação CA. Para mais informações sobre o procedimento, consulte também os manuais de instruções fornecidos com o televisor. Ao colocar a Tampa Inferior, incline o televisor para a frente e, em seguida, após a colocar, incline o televisor para trás.

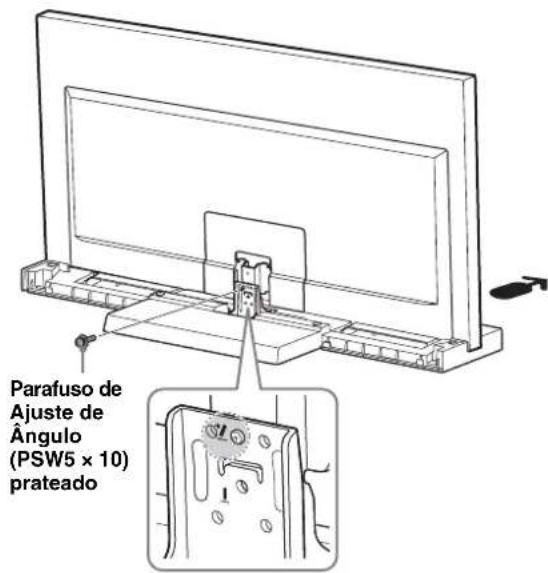

Fixe o televisor e o suporte de televisor com o parafuso de ajuste de ângulo (PSW5 x 10) prateado (fornecido).

6

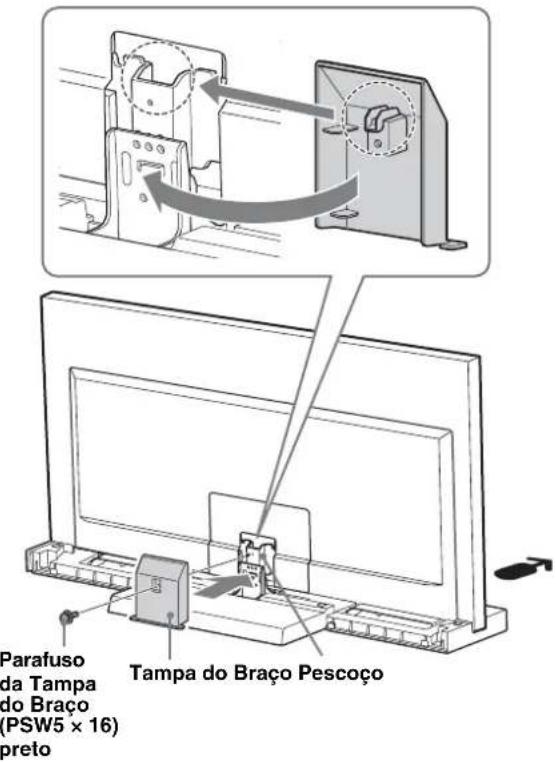

Fixe a Proteção do Pescoço ao Pescoço.

Alinhe a Proteção do Pescoço com o Pescoço e faça-a deslizar para baixo, conforme indicado na ilustração abaixo. Fixe a Proteção do Pescoço e o Pescoço com o Parafuso para a Proteção do Pescoço (PSW5 × 16) preto (fornecido).

Se pretender ajustar o ângulo de visualização do televisor, ajuste o ângulo antes de fixar a Proteção do Pescoço. Consulte o passo 2 de "Ajustar o ângulo de visualização do televisor" na página 7.

Passo 3: Medidas de segurança para evitar uma queda

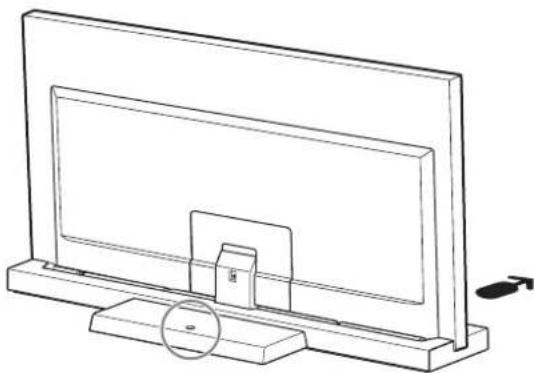

AVISO

Certifique-se de que toma as devidas precauções para evitar uma queda do suporte de televisor que pode causar ferimentos ou danos materiais.

Existe um orifício para que possa efetuar medições de modo a evitar uma queda do suporte de televisor, conforme indicado na ilustração abaixo.

Para mais informações sobre o procedimento, consulte o manual de instruções fornecido com o televisor.

7

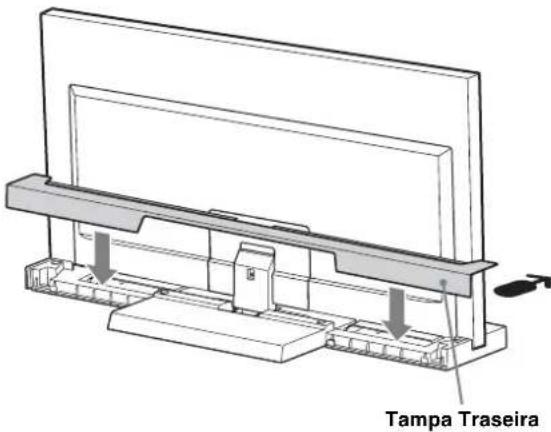

Coloque a Tampa Traseira no suporte de televisor.

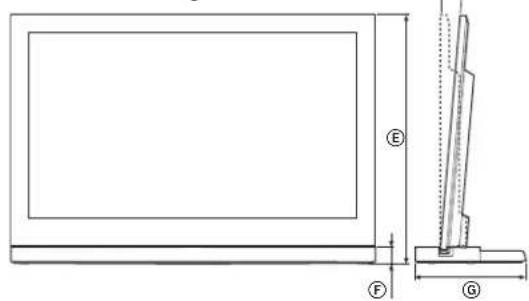

Especificações

			SU-52NX1	SU-46NX1	SU-40NX1
Dimensoes: mm	A		410 410	410
	B		125 140	130
	C		225 190	180
	D		1.261 1.1	27 994
	E	0°	822 745	670
		6°	818 741	667
	F		45 45 45
	G		350 330	310
Peso do Suporte: 7,7 kg 6,8 kg 5,5 kg

O design e as características técnicas estão sujeitas a alterações sem aviso prévio.

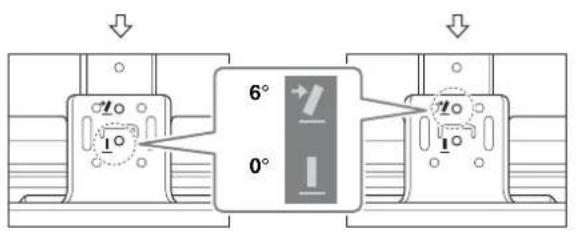

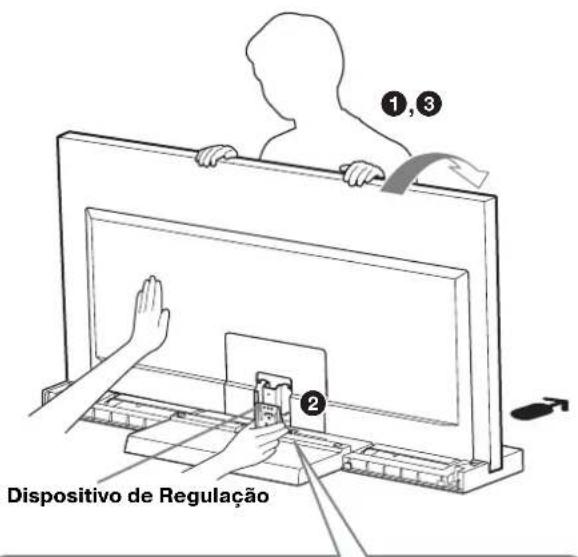

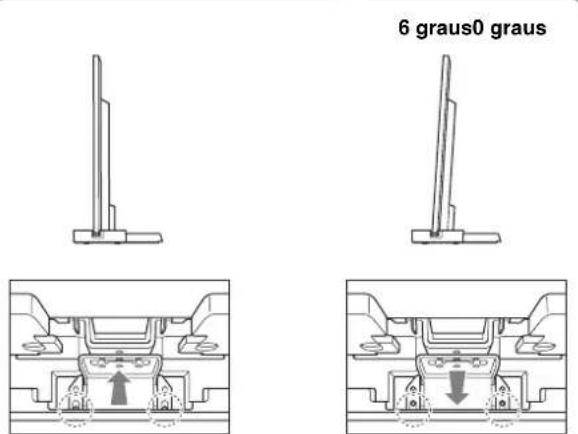

Ajustar o ângulo de visualização do televisor

1 Retire a Proteção Traseira e a Proteção do Pescoço.

2 Retire os parafusos.

Retire os três parafusos do Pescoço.

● Incline o televisor para a frente. 2 Coloque o Dispositivo de Regulação no ângulo pretendido (para a frente para 0; para trás para 6 graus). 3 Volte a posicionar o televisor.

A predefinição de fábrica é 6 graus. - Ao posicionar o televisor, apoie o Dispositivo de Regulação com uma mão. (Apenas no caso de definir para 0 graus.)

4 Fixe os parafusos.

Em primeiro lugar, fixe o Dispositivo de Regulação e o Pescoço com o Parafuso de Ajuste do Ângulo (PSW5 × 10) prateado (1) e, em seguida, com os outros parafusos (2) (utilizando os três parafusos retirados no passo 2).

Mêyêθoc trλεραοης	Anóσtaoη	Aπóσtaoη
40" 110 1	70
46" 170 1	70
52" 170 1	70

Não modifique a base da TV.

A base da TV pode cair e causar ferimentos.

Garanta a montagem correta da TV conforme as instruções.
