SU40NX1 - テレビ台 SONY - 無料のユーザーマニュアル

製品タイプ	テレビ台（テレビスタンド）
ブランド	Sony
モデル	SU40NX1
対応テレビモデル	KDL-40NX70☐、KDL-40NX80☐（2010年1月時点）
寸法（A×B×C×D×F×G）	A: 410mm、B: 130mm、C: 180mm、D: 994mm、F: 45mm、G: 310mm
角度付き高さ（E）- 0°	670mm
角度付き高さ（E）- 6°	667mm
スタンド重量	5.5kg
電源	電源不要（パッシブスタンド）
調整可能な視野角	0°または6°の傾き
素材	金属とプラスチック（推定）
転倒防止壁固定	あり、固定用の穴あり
取り付け推奨人数	少なくとも2人
付属ネジ	テレビ取付用ネジ（PSW5×16）黒色4本、キャップ用ネジ（PSW5×16）黒色1本、角度調整ネジ（PSW5×10）銀色1本、クッションシート2枚（40/46/52NX80モデル用）
お手入れと掃除	柔らかい乾いた布で拭く。頑固な汚れは、中性洗剤を少し含ませた布で拭き、乾いた布で拭き取る。シンナーやベンジンは使用禁止。
安全性	このスタンドは指定されたモデル専用です。改造しないでください。平らで安定した面に設置してください。テレビの通気孔をふさがないでください。テレビにもたれかからないでください。
原産国 / 製造元	Sony Corporation、1-7-1 Konan Minato-ku Tokyo、日本
保証	未記載、テレビの保証を参照

よくある質問 - SU40NX1 SONY

SU40NX1スタンドに対応するテレビは？

SU40NX1スタンドは、SonyのKDL-40NX70☐およびKDL-40NX80☐シリーズ（40インチモデル）用に設計されています。他のサイズについては、SU46NX1およびSU52NX1モデルをご覧ください。

SU40NX1スタンドの取り付け方法は？

取り付けは少なくとも2人で行ってください。スタンドを平らで安定した面に置きます。テレビを溝に差し込み、テレビ取付用ネジ（黒色）4本と角度調整ネジ（銀色）を締めます。取扱説明書の手順に従ってください。

スタンドでテレビの角度を調整できますか？

はい、視野角は0°または6°の傾きに調整できます。背面カバーと脚カバーを取り外し、脚のネジ3本を緩め、テレビを傾け、可動部を再配置してネジを締め直します。

SU40NX1スタンドのお手入れ方法は？

柔らかい乾いた布を使用してください。頑固な汚れには、中性洗剤を薄めた液で布を軽く湿らせ、その後乾いた布で拭き取ります。シンナー、ベンジン、化学薬品は絶対に使用しないでください。

スタンドに必要なネジはすべて付属していますか？

はい、キットにはテレビ取付用ネジ（PSW5×16）黒色4本、キャップ用ネジ（PSW5×16）黒色1本、角度調整ネジ（PSW5×10）銀色1本、および40/46/52NX80モデル用の粘着クッションシート2枚が含まれています。

SU40NX1の最大耐荷重は？

このスタンドは指定されたテレビ（40インチNX80/NX70シリーズ）専用です。スタンド自体の重量は5.5kgです。対応テレビの重量はモデルにより約15〜20kgです。正確な重量はテレビの取扱説明書をご確認ください。

スタンドを壁に固定して転倒を防止できますか？

はい、スタンドには転倒防止用の壁固定穴があります。テレビの取扱説明書に従い、適切な固定具（別売）を使用してください。

テレビがスタンドにうまく収まらない場合は？

お使いのテレビに正しいスタンドモデルを使用しているか確認してください。ネジがしっかり締まっているか確認してください（推奨トルク約1.5N·m）。問題が解決しない場合は、Sonyサポートに連絡してください。

SU40NX1スタンドは他社ブランドと互換性がありますか？

いいえ、このスタンドは指定されたSonyテレビシリーズ専用です。他の機器を取り付けると落下や怪我の原因になります。

完全な取扱説明書を入手するには？

取扱説明書はnotice-facile.comから無料でPDF形式でダウンロードできます。また、お問い合わせフォームから他言語への翻訳をリクエストすることもできます。

使用説明書 SU40NX1 SONY

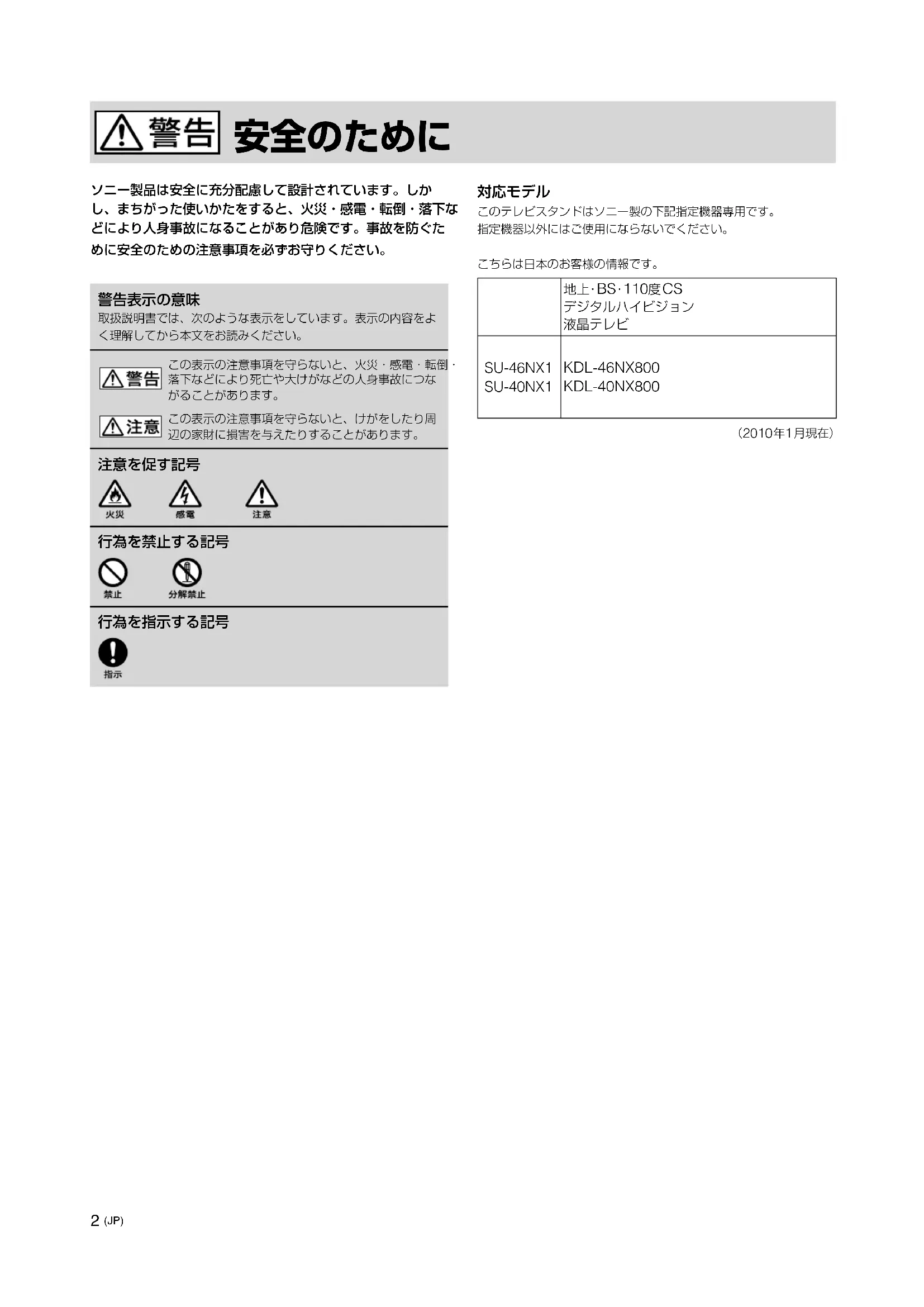

SONY製品は安全に十分配慮して設計しています。しかし、誤った使い方をすると、火災・感電・転倒・落下などにより人身事故につながる危険があります。事故を防ぐために、安全のための注意事項を必ず守ってください。

警告表示の意味

取扱説明書は、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

警告

この表示の注意事項を守らないと、火災・感電・転倒・落下などにより死亡や大けがなどの人身事故が発生する恐れがあります。

この表示の注意事項を守らないと、周辺の家財に損害を与えることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

この製品はSONY製の下記指定機器専用です。指定機器以外には使用しないでください。

以下は日本のお客様向けの情報です。

	地上·BS·110度CS デジタルサイバー 液晶電視
SU-46NX1	KDL-46NX800
SU-40NX1	KDL-40NX800

(2010年1月現在)

お客様へ

下記の注意事項を守らないと、火災・感電・転倒・落下などにより死亡や大けがの原因となります。

• テレビを動かすときは、電源コードや接続ケーブルを踏まないようお願いいたします。

電源コードや接続ケーブルに傷が付くと、火災や感電の原因となります。

テレビの電源コードや接続ケーブルを足でひっかけないでください。

テレビが転倒し、けがの原因となりますので、ご注意ください。

転倒防止の処置をする

転倒防止の処置をしないと、テレビが転倒し、けがの原因となります。スタンドとテレビ台は、ひもなどで転倒防止の処置を行ってください。

堅くて平坦な床面に設置する

傾斜のあるところに設置すると、テレビが転倒したり、落下してけがや破損の原因となることがあります。

安定した台の上に載せる

不安定な台の上に載せると、バランスを崩して転倒し、落下によるけがや破損の原因となることがあります。

スタンドにテレビを取り付けた状態で、ぶら下がらないでください。

テレビスタンドが転倒したり、テレビが落下して、けがの原因となることがあります。

テレビの通風孔をふさがないでください。

テレビの上に布をかけて通風孔をふさぐと、内部に熱がこもり、火災の原因となることがあります。

テレビの電源コードや接続ケーブルを挟まないようにしてください。

• テレビをテレビスタンドに取り付けるときは、電源コードおよび接続ケーブルを挟み込まないようにしてください。電源コードおよび接続ケーブルに傷が付くと、火災や感電の原因となることがあります。

注意

下記の注意事項を守らないと、人を傷つけたり周辺の家財に損害を与えたりすることがあります。

指定機器以外の物を取り付けない

このスタンドは指定機器専用です。指定機器以外の物を取り付けると、落下によるけがや破損の原因となることがあります。特に記載のない場合は、この取扱説明書ではKDL-40NX800のイラストを使用しています。

テレビを固定する

付属のネジでテレビをテレビスタンドに固定してください。固定しないと、テレビスタンドが転倒したり、テレビが落下して、けがや破損の原因となることがあります。

設置上の注意

設置場所は、堅くて平坦な床面にしてください。設置場所によってはスタンドの変形や傾きが生じることがありますので、下記のことをお守りください。

一置、棚、カート等の上に置く場合は、板などの堅い物を敷く。直射日光の当たる場所や、暖房器具のそばに置かない。高温多湿の場所及び屋外に置かない。

使用上の注意

手入れについて

汚れは中性洗剤を水で薄め、柔らかい布に含ませて軽く拭き取ってください。シンナー、ベンジンなどの化学薬品はスタンドの仕上げを痛めることがありますので、使わないでください。

先に安全上の注意をよく読んだうえで、取り付けや設置・保守・点検・修理などの作業を安全に行ってください。

設置は2人以上で行う

テレビをテレビスタンドに設置するのは、2人以上で行ってください。1人で行うと腰を痛めたり、けがの原因となることがあります。

スタンドの分解・改造は行わない

落下によるけがや破損の原因となります。

取り付けは手順に従って、テレビをしっかりと取り付けてください。

ネジを確実に締めてください。

テレビがしっかり取り付けられていないと、テレビが落下し、けがの原因となることがあります。

テレビを取り付けるときは、手や指を傷つけないよう注意してください。

• スタンドを持って運ぶときは、ネジ部分を触らないようにしてください。
• テレビを取り付けるときは、手や指を傷つけないようにご注意ください。

テレビスタンドを箱から取り出すときのご注意

テレビスタンドをしっかり持って、気をつけて取り出してください。

手順1：部品を確認する

名称 数量
ス tongue	1
リア力バーリ	1
ネック力バーリ	1
テレビ固定ncy PSW5×16) フラック(×4) ネック力ハ—固定ncy PSW5×16) フラック(×1)	5
角度調整ncy PSW5×10) フルバーチ	1
TVサロト	2

警告

機器の電源コードを挟み込むと、ショートして感電する恐れがあります。また、電源コードや接続ケーブルを引っかけたり、踏んだりしてスタンドが倒れるとけがの原因となります。

テレビの設置場所を決定し、あらかじめテレビスタンドを置いてください。

テレビは重いので、取り付ける前に場所を決定し、テレビスタンドを組み立ててください。

テレビ本体付属の取扱説明書を参照して、テレビからテーブルスタンドとトムカバーを外してください。

手順2：テレビを取り付ける

組み立て前に

組み立てる前にネジに合った④ドライバーをご用意ください。電動ドライバーを使用する場合、締め付けトルクはおよそ1.5N·m（15kgf·cm）に設定してください。

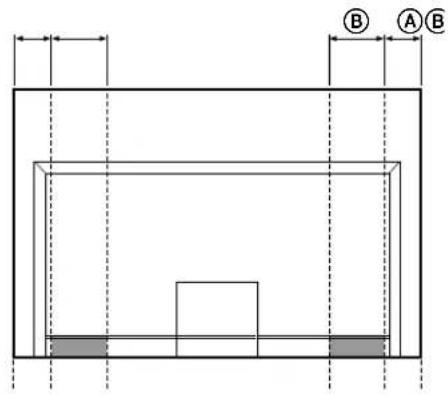

1 テレビを持つときは規定の位置を持ってください。

1 表を参照して④と⑧の長さをイラストのようにテレビ上部の角から測る。測った⑧（）の位置を持ってください。

寸法：mm

テレビのサイズ	Aの長さ	Bの長さ
40V型	110	170
46V型	170	170

注意

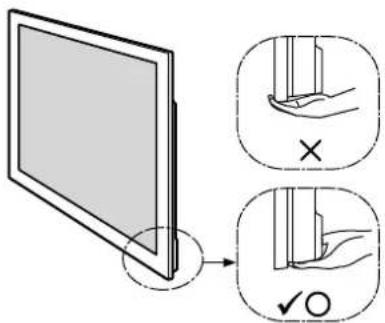

・規定の位置を持ち、指の怪我などを防ぐため、以下のように持ってください。 2 テレビの持ち方を確認する。

注意

• テレビを運ぶときは、上記のように持ってください。液晶画面や画面周辺のフレームに強い力を加えないでください。

2 テレビをテレビスタンドに取り付ける。

テレビをテレビスタンドに設置してください。

TVサポートをテレビスタンドの両側に取り付けてください。（TVサポートの下側に両面テープが貼ってあります。）

←一卡の矢印は、テレビスローの正面方向を示ります。

注意

• テレビを取り付けるときに指をケガしおうに気をつけてください。

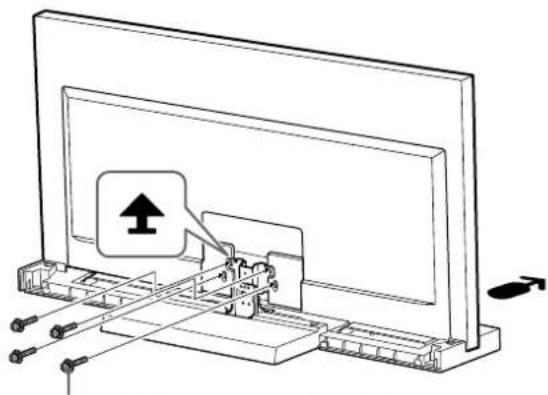

3 テレビとテレビスローを付属のテレビ固定ネジ (PSW5×16、ラルク)4本で固定する。

NTLEV固定不JSRW5×16、FRACK）

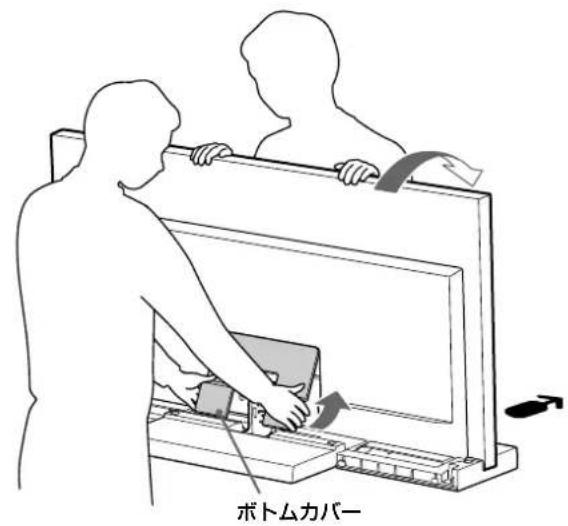

4 テレビにボトム力八一を取り付む。

ト力一を取り付る前に、電源コトをてくさ。

手順にて詳は、本体付属の取反説明書を覈くださ。

2 ト力一を取り付むとはテレを前に傾は、取り付たあはテレを後ろに用てくさ。

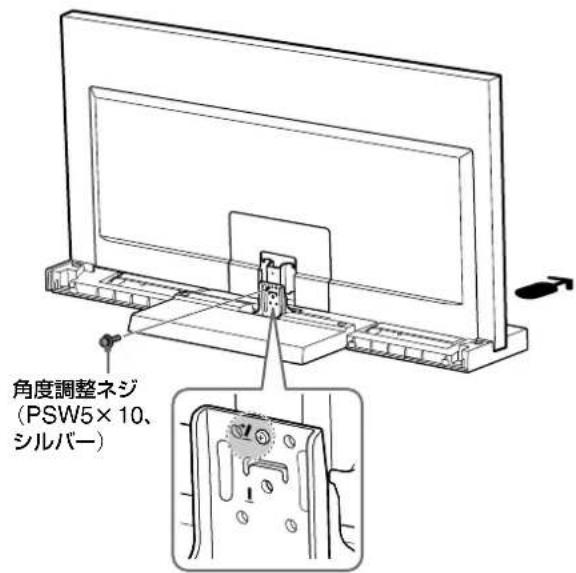

5 テレビとテレビスローを付属の角度調整ネジ（PSW5×10、シルロー）で固定する。

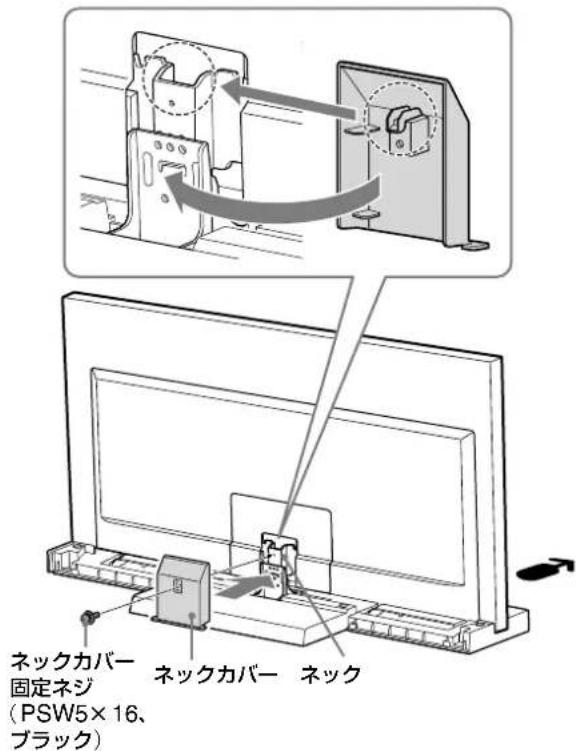

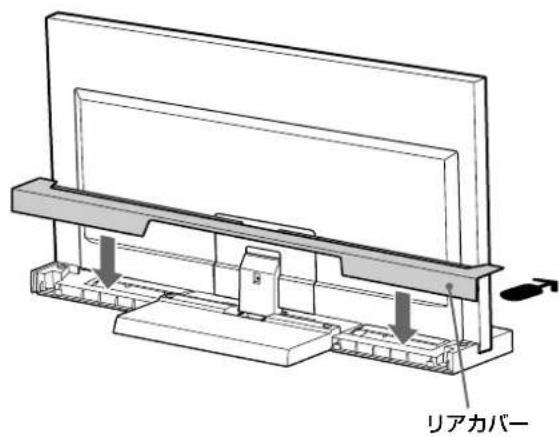

6 豪力八一を不クに取り付る。

ネルカ力ハ一をイラストのようにネルカに合わせて下に降ろ。ネルカ力ハ一とネルカ付属のネルカ力ハ一固定ネジPSW5×16、フロク）の固定する。

テレビの角度調整する场合は、ネック力八一を取り付ける前に行てくだい。「テレビの角度を調整する」の手(8ご一)か参照てくだい。

7 7

手順3：軸倒防止の处置をる

警告

転倒防止の処置をしないと、テレビが転倒して、大けがの原因となりますので、お願いいたします。転倒防止の処置を進行してください。

テレビは転倒防止用の穴があります（下図参照）。

手順については、テレビ本体付属の取扱説明書をご覧ください。

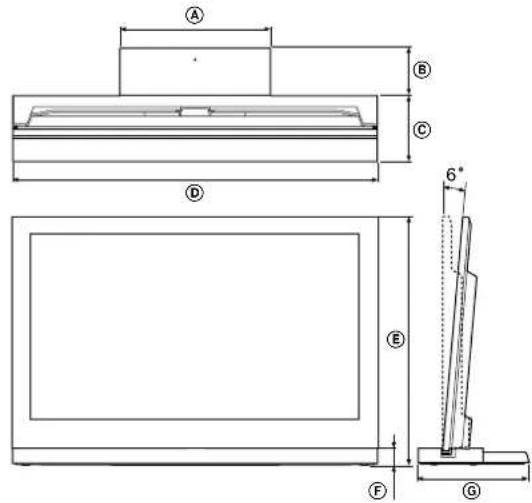

主仕様

			SU-46NX1 SU-40NX1
寸法(mm)	A		410 410
	B		140 130
	C		190 180
	D		1,127 994
	E	0°	745 670
		6°	741 667
	F		45 45
	G		330 310
ス tongue質量(kg)			6.8 kg 5.5 kg

本機の仕様および外観は、改良のため予告なく変更することがありますので、ご了承ください。

テレビの角度を調整する

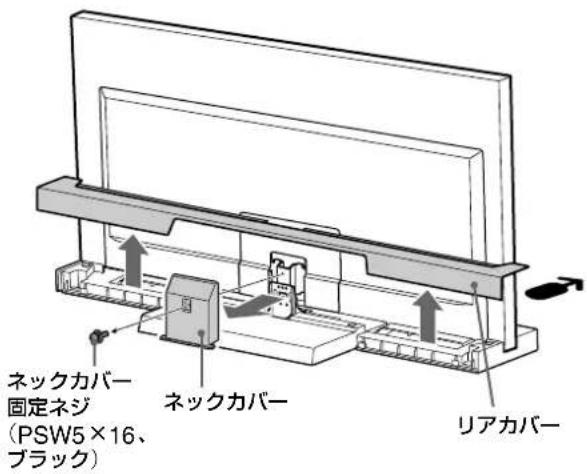

1 リアカバーとネクカバーを外す。

2 ネジを外す。

ネジ3本を外す。

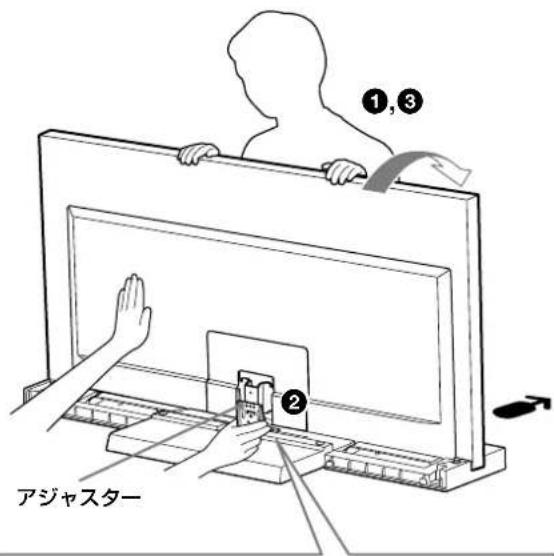

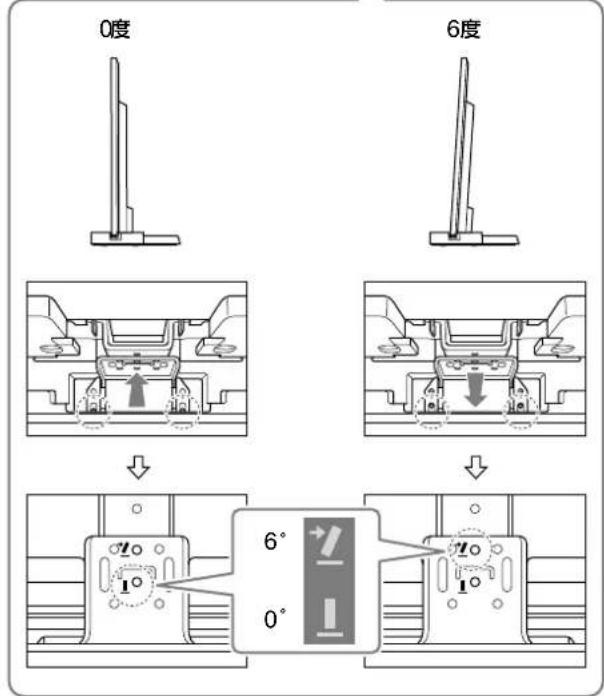

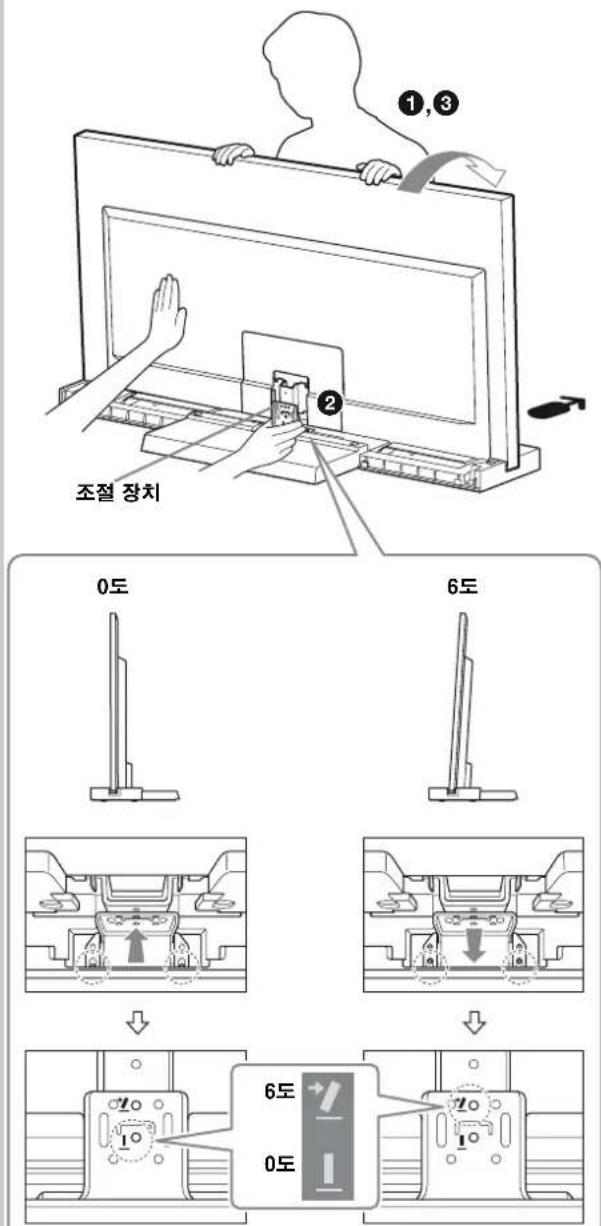

3 角度を調整する。

1 テレビを前側に傾ける。 2 ネジ固定用角度の位置：前、6度：後。 3 一度テレビを後側に戻す。

注意

• 出荷時は6度に設定しています。
• テレビを後側に倒すときは、テレビを手で支えてください（0度設定時の）

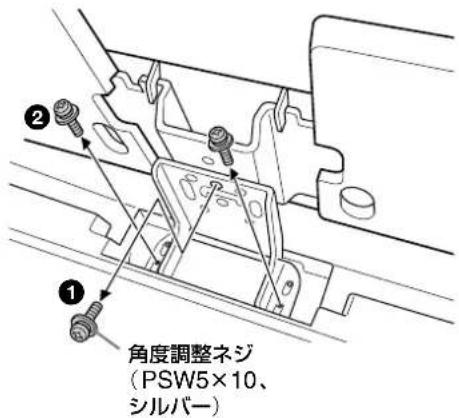

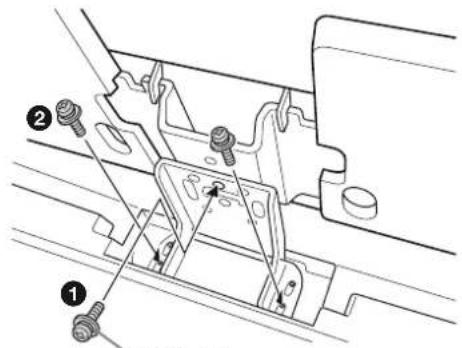

4 不如固定。

はじて角度調整NEJPSW5×10、シルバ一）

（1）固定、次2本の新（2）固定する。（手順2はすた3本の新を使用する。）

KDL-40NX80□/KDL-46NX80□/KDL-52NX80□ 専用
