用户手册 SU40NX1 SONY

更换装置前，请先仔细阅读此使用说明书并将之妥善保存以备日后参考。

SU-52NX1

SU-46NX1

SU-40NX1

2010 Sony Corporation

安全のたてに

角度调整不
(PSW5×10、
（2）伊尔巴一）

On Safety

Nur fur KDL-40NX80/ KDL-46NX80/ KDL-52NX80

Endast for KDL-40NX80/ KDL-46NX80/ KDL-52NX80

TV Sehpasini是我国的著名旅游城市，位于中国北部，以旅游、观光和旅游业为主。

Chi dansh cho KDL-40NX80/ KDL-46NX80/ KDL-52NX80

Gan Tam do TV vao ca hai ben Chand de TV.

(Tam do TV co bang hai mat o phia duoi.)

TámdoTV

Huóng mǔi tèn chīmǎt truó cúa Chán dé

TV.

地址：北京市朝阳区东三环北路霞光里18号佳程大厦A座25层

出版日期：2009年12月

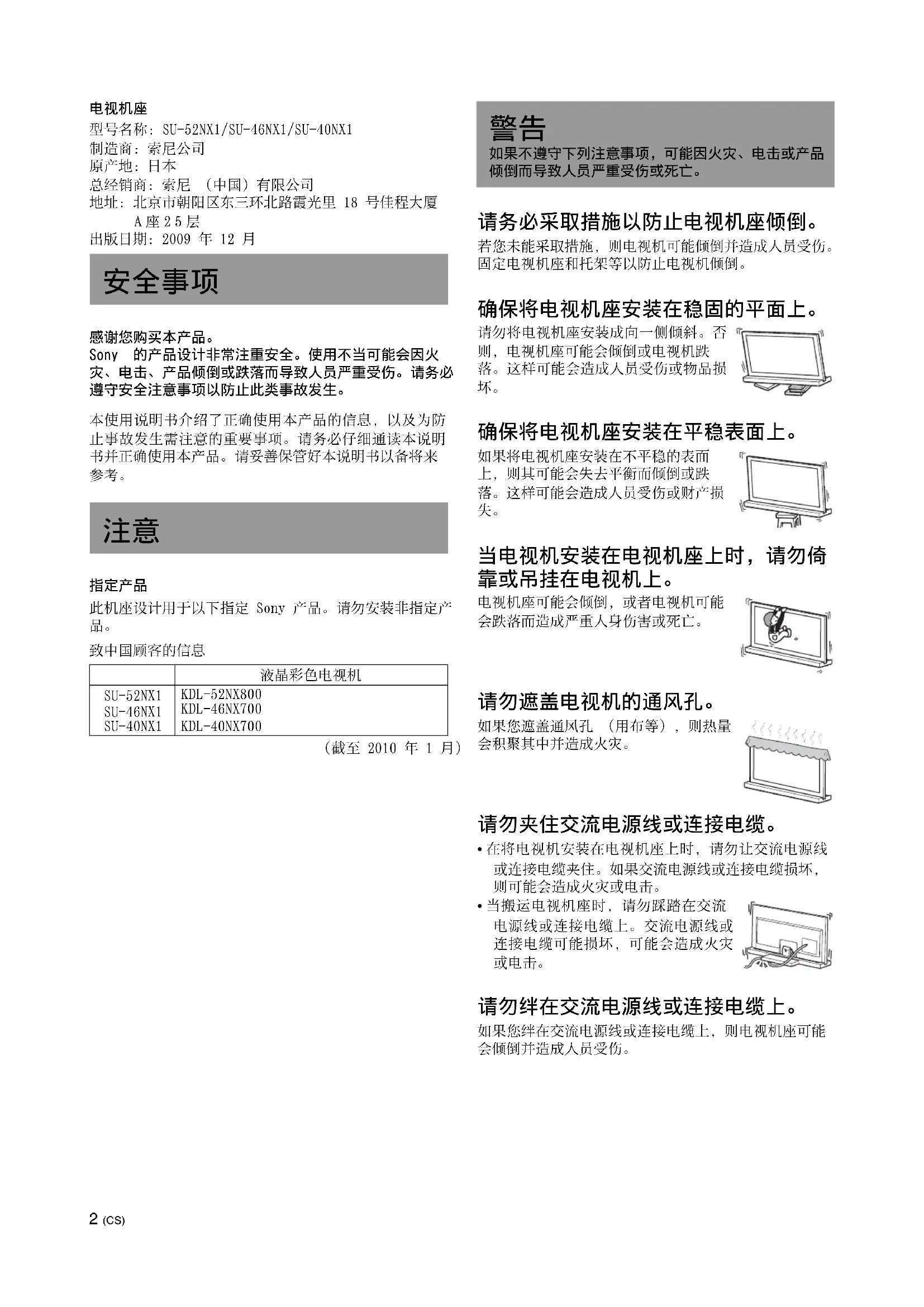

安全事项

感谢您购买本产品。

Sony 的产品设计非常注重安全。使用不当可能会因火灾、电击、产品倾倒或跌落而导致人员严重受伤。请务必遵守安全注意事项以防止此类事故发生。

本使用说明书介绍了正确使用本产品的信息，以及为防止事故发生需注意的重要事项。请务必仔细通读本说明书并正确使用本产品。请妥善保管好本说明书以备将来参考。

注意

指定产品

此机座设计用于以下指定 Sony 产品。请勿安装非指定产品。

致中国顾客的信息

	液晶彩色电视机
SU-52NX1	KDL-52NX800
SU-46NX1	KDL-46NX700
SU-40NX1	KDL-40NX700

（截至2010年1月）

警告

如果不遵守下列注意事项，可能因火灾、电击或产品倾倒而导致人员严重受伤或死亡。

请务必采取措施以防止电视机座倾倒。

若您未能采取措施，则电视机可能倾倒并造成人员受伤。固定电视机座和托架等以防止电视机倾倒。

确保将电视机座安装在稳固的平面上。

请勿将电视机座安装成向一侧倾斜。否则，电视机座可能会倾倒或电视机跌落。这样可能会造成人员受伤或物品损坏。

确保将电视机座安装在平稳表面上。

如果将电视机座安装在不平稳的表面上，则其可能会失去平衡而倾倒或跌落。这样可能会造成人员受伤或财产损失。

当电视机安装在电视机座上时，请勿倚靠或吊挂在电视机上。

电视机座可能会倾倒，或者电视机可能会跌落而造成严重人身伤害或死亡。

请勿遮盖电视机的通风孔。

如果您遮盖通风孔（用布等），则热量会积聚其中并造成火灾。

请勿夹住交流电源线或连接电缆。

• 在将电视机安装在电视机座上时，请勿让交流电源线或连接电缆夹住。如果交流电源线或连接电缆损坏，则可能会造成火灾或电击。

当搬运电视机座时，请勿踩踏在交流电源线或连接电缆上。交流电源线或连接电缆可能损坏，可能会造成火灾或电击。

请勿绊在交流电源线或连接电缆上。

如果您绊在交流电源线或连接电缆上，则电视机座可能会倾倒并造成人员受伤。

注意

如果不遵守下列注意事项，则可能导致人员受伤或财产损失。

请勿安装指定产品之外的其他设备。

本电视机座专门设计用于指定产品。如果您安装非指定设备，则可能跌落或破裂，并造成人员受伤。除非另有说明，本手册中使用的插图为KDL-40NX80□

• 在实际型号中，“□”表示每个机型特定的数字和/或字符。

确保固定电视机。

使用附送螺丝将电视机固定至电视机座。如果电视机未牢固安装，则可能会跌落，或者电视机座可能会倾倒，并造成人员受伤。

安装须知

将电视机座安装在稳固的平面上。请勿将电视机座呈角度或倾斜安装。为此，请遵守以下注意事项。

如果将电视机座安装在垫子或地毯等柔软的表面上，请事先在指定位置放置一块板。

• 请勿将电视机座安装在靠近直射阳光或电暖器附近。
• 请勿将电视机座安装在炎热、潮湿场所或室外。

使用须知

清洁

为保持电视机座清洁，请不定期用柔软的干布擦拭电视机座。用稍沾温和型肥皂的布擦拭可除去顽固污渍。请务必在事后用柔软的干布擦干此部位。请勿使用稀释剂或汽油等化学品，否则可能会损坏电视机座表面。

确保由两人以上进行安装。

确保两人以上将电视机安装在电视机座上。如果仅由一人进行安装，则可能会造成事故或人员受伤。

请勿改装电视机座。

否则可能跌落并造成人员受伤。

确保按照指示牢固安装电视机。

拧紧螺丝。如果电视机未牢固安装，则可能会跌落并造成人员受伤。

在装配时小心不要让手或手指受伤。

·切勿握住电视机座的颈部移动。
- 在安装电视机时请小心不要伤到您的手或手指。

将电视机座从包装箱中取出的注意事项

请务必握稳电视机座并小心处理。

步骤 1: 检查部件

名称 数量
机座	1
背面盖	1
颈部盖	1
电视机颈部安装螺丝(PSW5×16)黑色 (×1)颈部盖螺丝(PSW5×16)黑色 (×1)	5
角度调节螺丝(PSW5×10)银色	1
电视机支撑垫 *	2

如果交流电源线夹在设备的零件下或零件之间，则可能造成短路或电击。如果您绊在交流电源线或连接电缆上，则电视机座可能会倾倒并造成人员受伤。

在安装电视机之前，确定安装位置并放置好电视机座。由于电视机很重，建议事先确定安装位置，然后在现场组装电视机座。

有关如何从电视机上拆下台式底座和底部盖（仅KDL-40NX80□/KDL-46NX80□/KDL-52NX80□）的信息，请参阅随电视机附带的使用说明书。

步骤 2: 安装电视机

装配前

• 确保您在装配前有适合以上螺丝的十字螺丝刀。
• 使用电动螺丝刀时，请将力矩设定到大约 1.5 ~N · m 15 kgf · cm 。

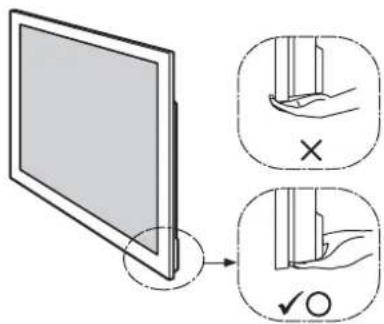

1 搬移电视机时，请抓住电视机的指定位置。

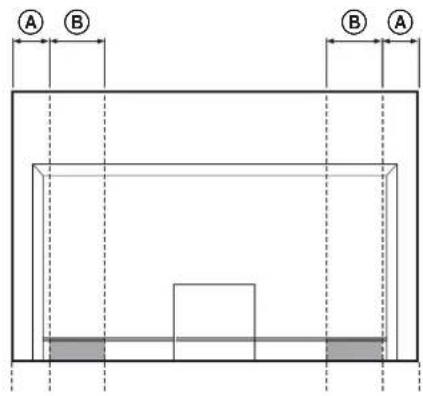

1请参阅图表并从电视机顶端测量长度A和B，如下图所示。请抓住电视机测量长度B（）的指定位置。

单位：mm

电视机尺寸	长度 A长度 B
40" 110	170
46" 170	170
52" 170	170

• 抓住指定位置以避免损伤手指。
  确保如图所示手持电视机：

• 当用手搬运电视机时，请如上所示手持电视机。请勿在液晶面板和屏幕的外框上施加压力。

2 将电视机安装在电视机座上。

将电视机置于电视机座的槽口中以便安装。

仅限KDL-40NX80□/KDL-46NX80□/KDL-52NX80□

将电视机支撑垫安装于电视机座两侧。

（电视机支撑垫底而是双面胶带。）

箭头方向表示电视机座的正面。

• 安装电视机时，请小心不要夹住手指。

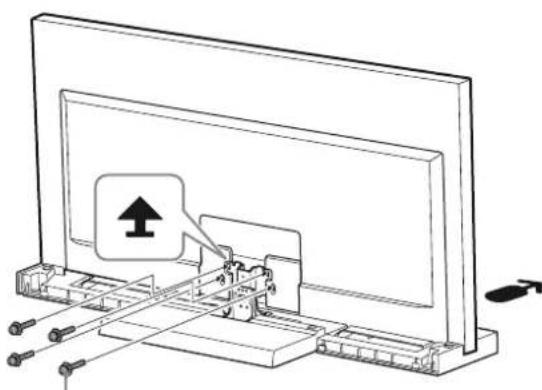

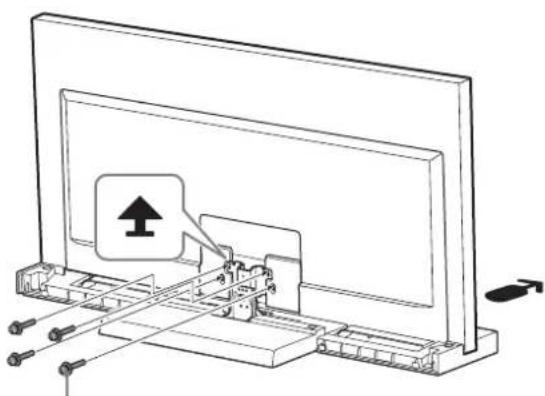

3 用四颗电视机颈部安装螺丝

（PSW5×16）黑色 （附送）固定电视机和电视机座。

电视机颈部安装螺丝

（PSW5×16）黑色

4

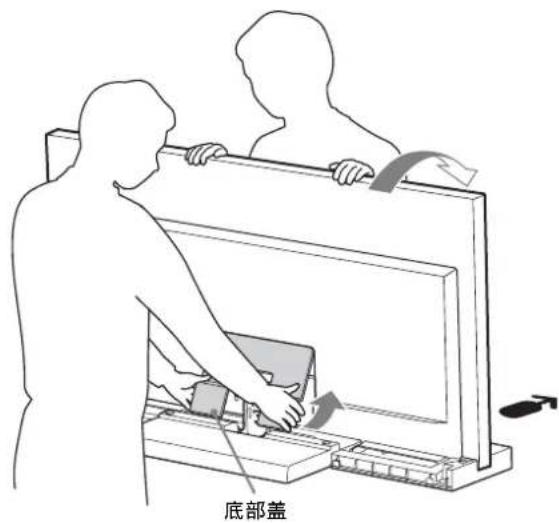

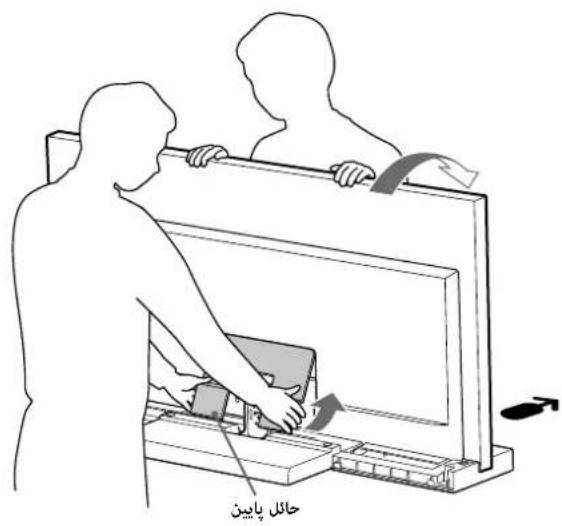

将底部盖安装至电视机。

（仅限KDL-40NX80□/

安装底部盖前，先连接交流电源线
有关此步骤的详细说明，请参阅随电视机附送的使用说明书。
当安装底部盖时，请将电视机向前倾斜，然后在安装后，将电视机倾斜回原位。

5

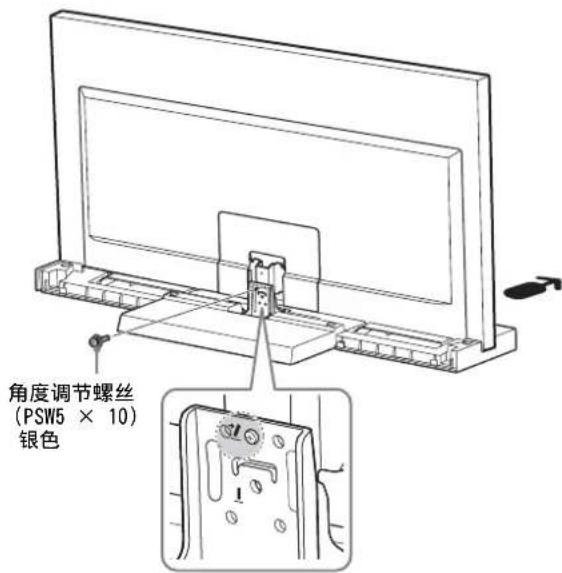

用角度调节螺丝（PSW5×10）银色（附送）固定电视机和电视机座。

6

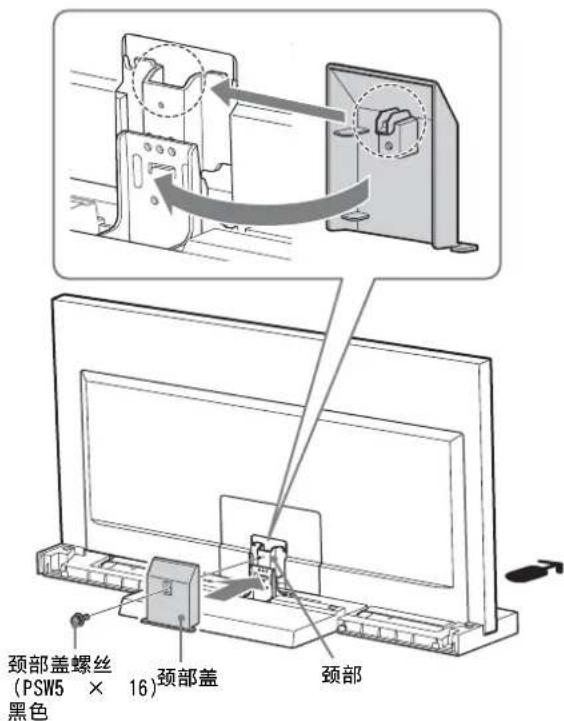

将颈部盖安装至颈部。

如下图所示对准颈部盖和颈部，并向下滑动。用颈部盖螺丝（PSW5×16）黑色（附送）固定颈部和颈部。

如果想要调节电视机的视角，请在安装颈部盖之前调节角度。请参阅第7页上“调节电视机的视角”中的步骤2。

步骤 3:防止倾倒的安全措施

警告

请务必采取措施以防止电视机座倾倒而造成人身伤害及物品损坏。

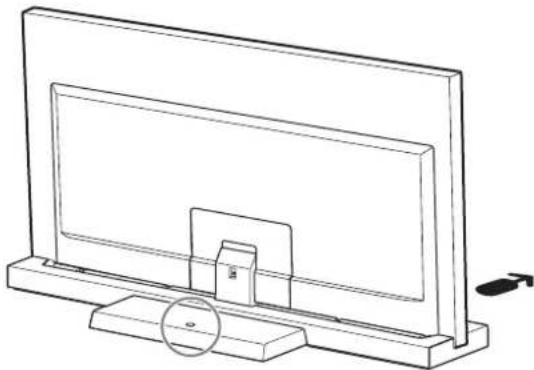

如下图所示，电视机座上有一个孔，采取措施可防止电视机座倾倒。

有关此步骤的详细说明，请参阅随电视机附送的使用说明书。

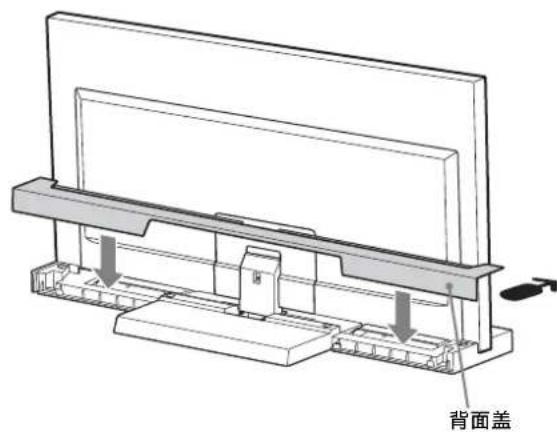

7 将背面盖安装至电视机座。

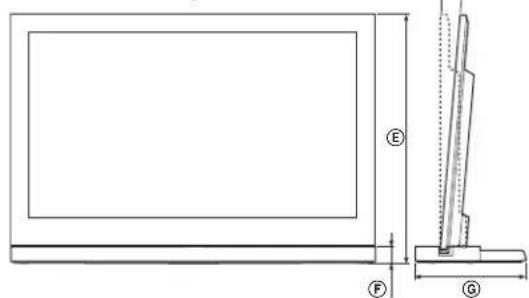

规格

D

			SU-52NX1 SU-46NX1 SU-40NX1
尺寸: mm	A		410 410	410
	B		125 140	130
	C		225 190	180
	D		1261 112	27 994
	E	0°*	822 745	670
		6°*	818 741	667
	F		45 45 45
	G		350 330	310
机座重量:			7.7 kg 6.8	kg 5.5 kg

• 角度为近似值。
  设计和规格若有变更，恕不另行通知。

调节电视机的视角

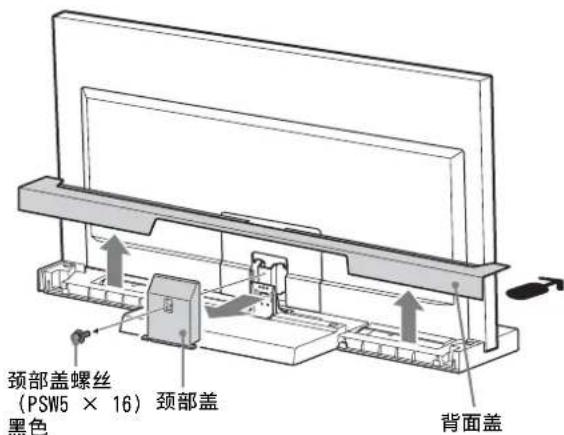

1 拆下后盖和颈部盖。

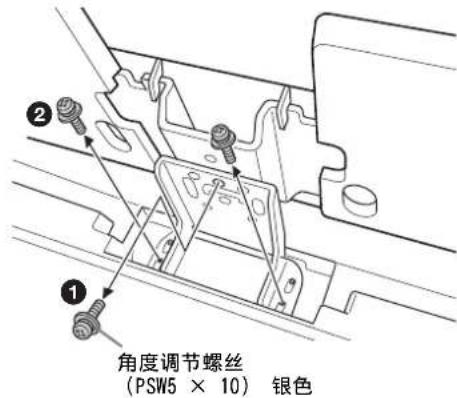

2 拆下螺丝。

从颈部拆下三颗螺丝。

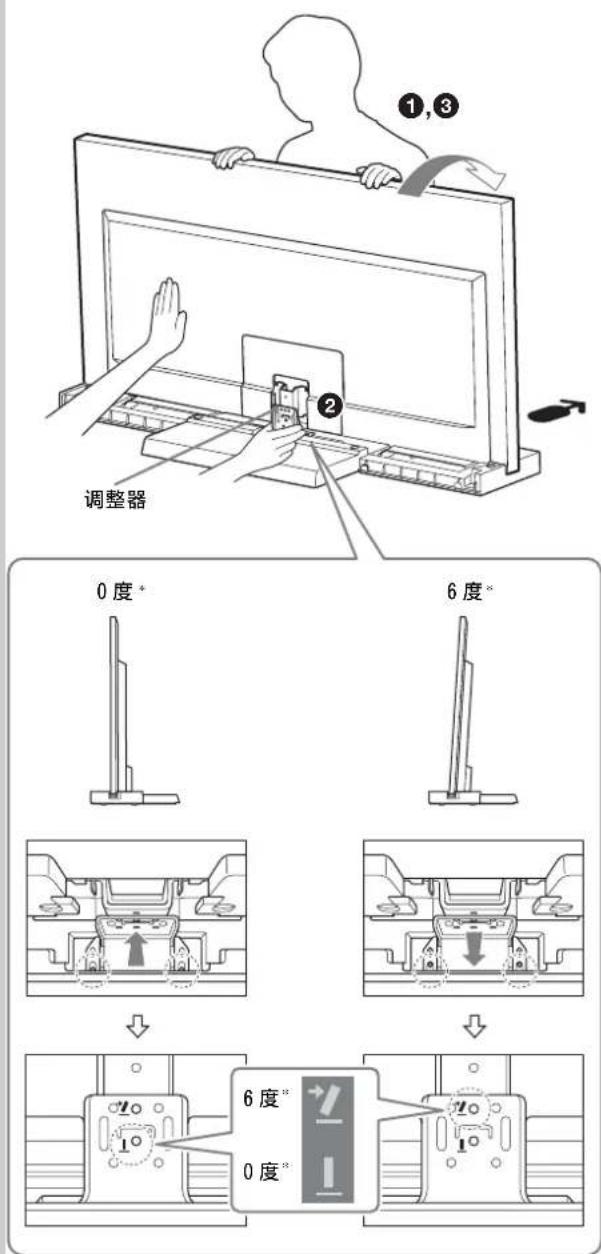

3 调节角度。

向前倾斜电视机。
将角度调整器设定至所需要的角度（向前0度*；向后6度）。
再将电视机放回原位。

·出厂设置为6度*。
- 将电视机放回原位时，请用手扶住调整器。（仅于设置为0度的情况下。）

* 角度为近似值。

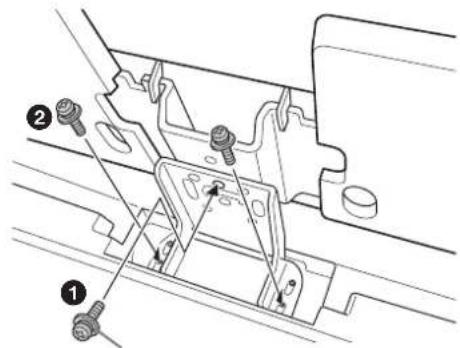

4 固定螺丝。

首先，用角度调整螺丝（PSW5×10）银色（①）和另外两个螺丝（②）（使用步骤2中拆下的三颗螺丝）分别固定调整器和颈部。

角度调节螺丝
(PSW5 × 10) 银色

安全事項

感謝您購買本產品。

Sony 的產品設計非常注重安全。如果使用不正確，則可能因火災、電擊、產品傾倒或墜落而導致嚴重傷害。請務必遵守安全事項，以防止此類事故發生。

本使用說明書介紹了正確使用本產品與防止事故發生需知的重要事項。請務必詳細閱讀本手冊，以確保正確使用本產品。請妥善保管本手冊，以備將來參考。

小心

特定產品

本底座是針對以下指定 Sony 產品所設計。請勿安裝指定產品之外的其他設備。

	液晶彩色電視機
SU-52NX1	KDL-52NX80☐*
SU-46NX1	KDL-46NX70☐*/46NX80☐*
SU-40NX1	KDL-40NX70☐*/40NX80☐*

（截至2010年一月止）

• 在實際的型號名稱中，“□”指的是每種型號特有的數字和/或字元。

警告

如果不注意遵守下列事項，則可能會因火災、電擊或產品傾倒而導致嚴重傷害或死亡。

請務必採取預防措施，以避免電視底座傾倒。

若您未能採取措施，則電視機可能會傾倒並造成傷害。固定電視底座和架子等，以免傾倒。

請務必將電視底座安裝在堅固和平坦的地板上。

請勿將電視底座安裝在傾斜面上。否則，可能會造成電視底座傾倒或電視機掉落。並可能造成傷害或損壞。

請務必將電視底座安裝在穩定的表面上。

如果將電視底座安裝在不穩定的表面上，可能會失去平衡，造成傾倒或掉落。並可能造成傷害或財產損失。

當電視機安裝在電視底座上時，請勿倚靠或懸掛在電視機上。

可能會導致電視底座傾倒或電視機掉落，而造成嚴重傷害或死亡。

請勿覆蓋電視機的通風孔。

如果您覆蓋通風孔（用布等），則熱量會積聚其中，因而造成火災。

請勿使電源線或連接電纜受到擠壓。

• 將電視機安裝在電視底座上時，請勿使電源線或連接電纜受到擠壓。如果電源線或連接電纜損壞，可能會造成火災或電擊。
• 搬運電視底座時，請勿踩踏電源線或連接電纜。電源線或連接電纜可能會損壞，而造成火災或電擊。

請勿絃到電源線或連接電纜。

如果賾到電源線或連接電纜，電視底座可能會傾倒，並造成傷害。

小心

若未能遵守下列事項，則可能造成傷害或財產損失。

請勿安裝指定產品之外的其他設備。

本電視底座僅針對指定產品所設計。如果您安裝非指定設備，則可能會掉落或破裂而造成傷害。除非另有說明，本手冊中的插圖均為KDL-40NX80□。

請務必固定電視。

請使用隨附的螺絲，將電視機固定在電視底座上。如果電視機安裝不穩固，則可能會發生電視機掉落或電視底座傾倒，而造成傷害。

安装注意事項

請將電視底座安裝在堅固和平坦的地板上。請勿將電視底座安裝在傾斜處。要避免該情況，請依照以下注意事項。

若您要將電視底座安裝在墊子或地毯等柔軟表面上，請在該處上放置隔板。

• 請勿將電視底座安裝在陽光直射或靠近暖氣的地方。
• 請勿將電視底座安裝在過熱、潮濕處或戶外。

使用注意事項

清潔

要保持電視底座清潔，請常用乾的軟布擦拭。用稍沾中性肥皂的布擦拭，可去除頑垢。之後務必用乾的軟布擦乾該區域。請勿使用稀釋劑或汽油等化學品，以免損壞電視底座的塗層。

請務必要有兩個或以上的人員處理安裝的工作。

請務必要有兩個或以上的人員將電視機安裝在電視底座上。如果一個人單獨處理安裝的工作，可能會導致意外或傷害。

請勿改裝電視底座。

否則可能跌落並造成傷害。

請務必依照指示，牢固地安裝電視機。

將螺絲確實鎖緊。如果電視機安裝不穩固，電視機可能會掉落，而造成傷害。

組裝時，請務必小心，以避免您的手或手指受傷。

• 搬運電視底座時，請勿握住頸部。
• 在安裝電視機時，請務必小心，以免您的手指或手受傷。

將電視底座從包裝箱中取出的注意事項

請務必握穩電視底座並小心處理

步骤 1:

檢查零件

名稱 數量
底座	1
後蓋	1
頸蓋	1
電視機頸連接螺絲 (PSW5 × 16) 黑色 (×4) 頸蓋螺絲 (PSW5 × 16) 黑色 (×1)	5
角度調整螺絲 (PSW5 × 10) 銀色	1
電視機支撐墊*	2

若您讓電源線夾在設備間或壓在設備下，可能會導致短路或電擊。如果絆到電源線或連接電纜，電視底座可能會傾倒，並造成傷害。

安装電視機前，請先決定好安裝位置並將電視底座放好。

因為電視機沉重，建議您先決定好安裝位置，然後在現場組裝電視底座。

關於如何從電視機移除桌面底座和底蓋（僅KDL-40NX80□/KDL-46NX80□/KDL-52NX80□），請參閱隨電視機提供的使用說明書。

步驟 2: 安裝電視機

組裝前

·請務必使用十字螺絲起子，以符合螺絲的尺寸進行組裝。
·當使用電動螺絲起子時，請將扭矩設定至約 1.5N· m 15kgf· cm

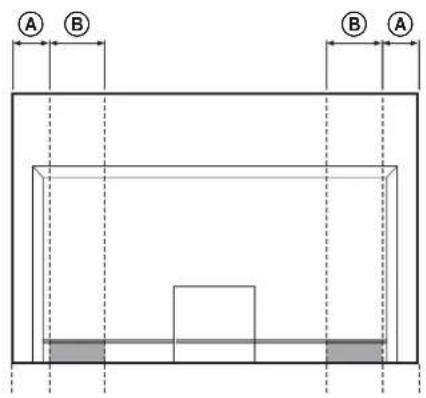

搬動電視機時，請依指定位置握住電視機。

1 請參閱圖表並從電視機頂端測量長度 A和 B，如下圖所示。依測量長度 B（■）的指定位置握住電視機。

單位：mm

電視機尺寸	長度 A長度 B
40"	110
46"	170
52"	170

• 依指定位置握住電視機，以免您的手指受傷。

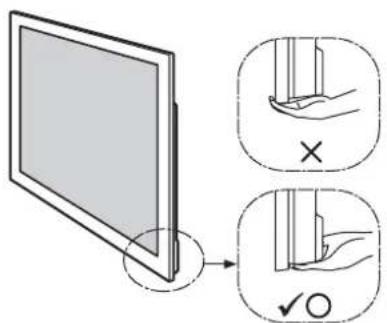

  ② 務必如下圖所示握住電視機：

• 用手搬動電視機時，請如上圖所示握住。請勿對 LCD 面板以及螢幕周圍的框邊施加壓力。

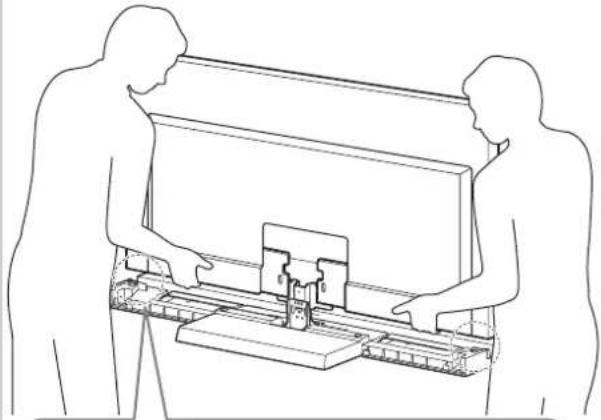

2 將電視機安装在電視底座上。

將電視機放入電視底座的滿槽以安裝電視機。

僅適用於 KDL-40NX80□/KDL-46NX80□/KDL-52NX80□

将重视機支攜勢安裝到重視底座的兩側。

（電視機支撐墊下方有雙面膠。）

箭頭方向顯示電視底座的正面。

·在安裝電視機時，請務必小心，以免您的手指夾傷。

3 請使用四個電視機頸連接螺絲 (PSW5 × 16) 黑色 （提供）固定電視機和電視底座。

電視機頭連接螺絲

(PSW5 × 16) 黑色

4

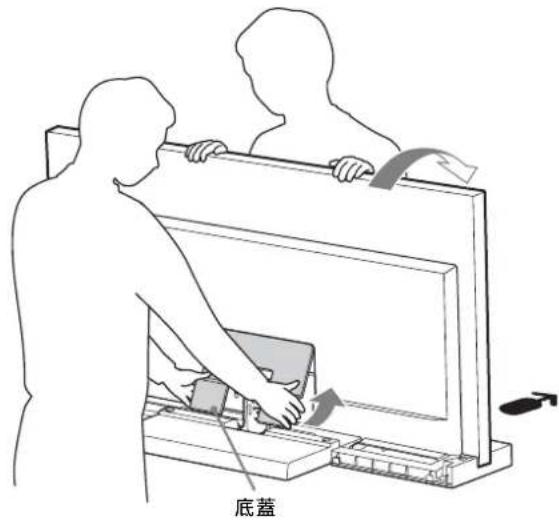

將底蓋安裝到電視機上。（僅KDL-40NX80□/KDL-46NX80□/KDL-52NX80□）

1 安裝底蓋前，先連接電源線。關於詳細步驟，請參閱隨電視機提供的使用說明書。
② 安裝底蓋時，將電視機向前傾，安裝後再將電視機調回原位。

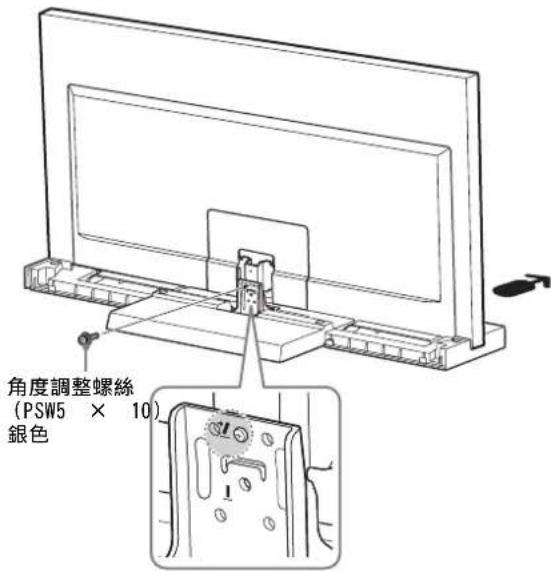

5

請使用角度調整螺絲 (PSW5 × 10) 銀色 （提供）固定電視機和電視底座。

6

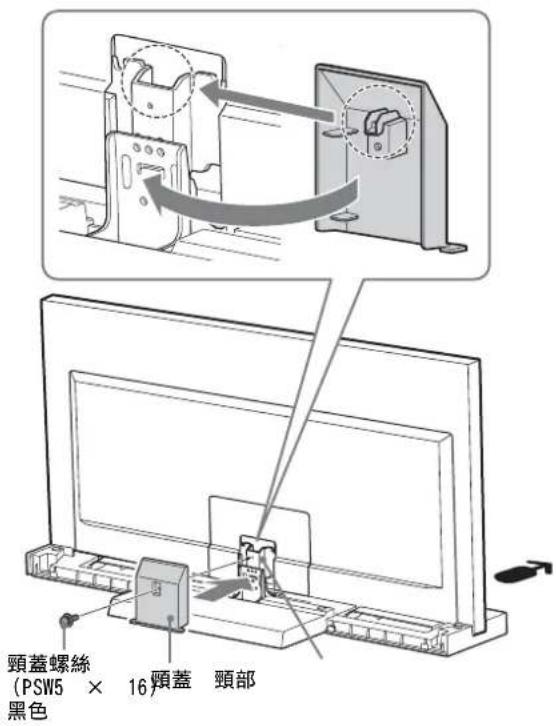

將頸蓋安裝到頸部上。

將頸蓋對準頸部，然後向下滑動，如下圖所示。請使用頸蓋螺絲（PSW5×16）黑色（提供）固定頸蓋和頸部。

若要調整電視機的觀賞角度，請先調整角度，再安裝頸蓋。請參閱第7頁的“調整電視機的觀賞角度”的步驟2。

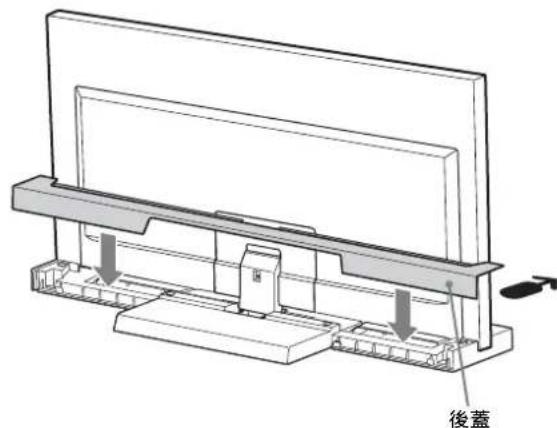

7 將後蓋安裝到電視底座上。

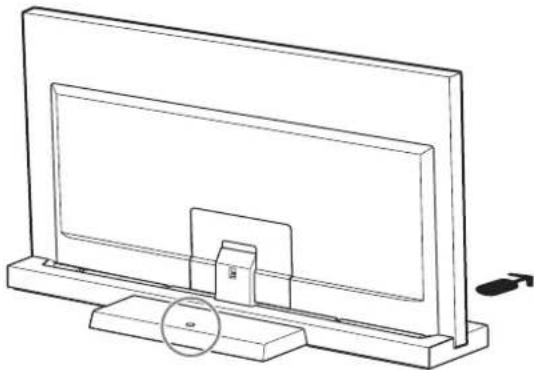

步驟 3:避免傾倒的安全措施

警告

請務必採取預防措施，以避免電視底座傾倒，而造成傷害和損壞。

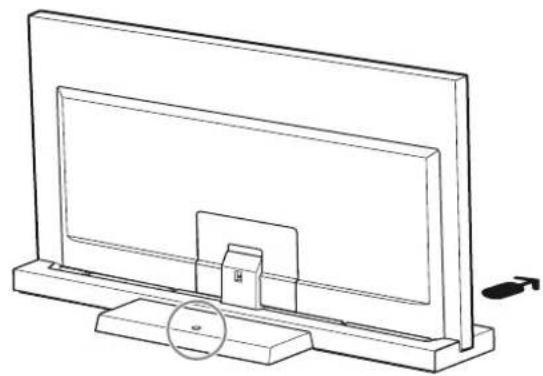

電視機上有一個孔，可讓您採取預防措施，以避免電視底座傾倒，如下圖所示。

關於詳細步驟，請參閱隨電視機提供的使用說明書。

規格

			SU-52NX1	SU-46NX1 SU-40NX1
尺寸：mm	A		410 410	410
	B		125 140	130
	C		225 190	180
	D		1261 112	27 994
	E	0°	822 745	670
		6°	818 741	667
	F		45 45 45
	G		350 330	310
底座重量：			7.7kg 6.8	kg 5.5kg

產品設計與規格若有變更，恕不另行通知。

調整電視機的觀賞角度

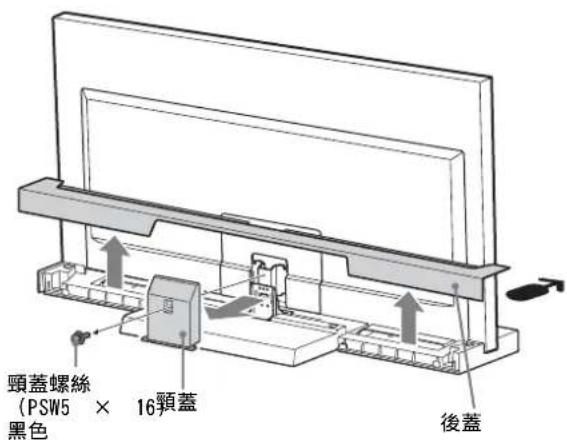

1 拆下後蓋和頸蓋。

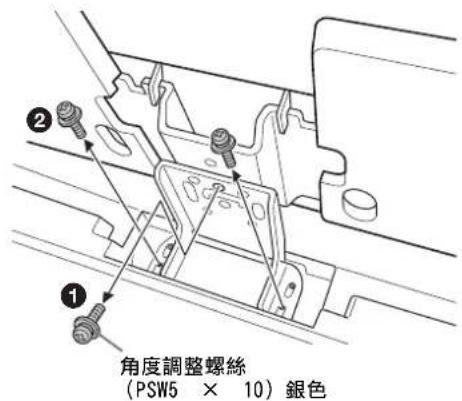

2 取下螺絲。

取下頸部的三個螺絲。

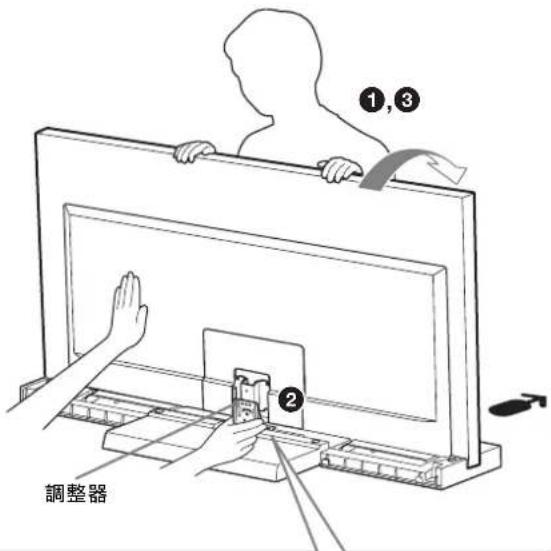

3 説整角度。

將電視機向前傾。
依所需角度設定調整器 （向前0度；向後6度）。
再將電視機放回原位。

·原廠設定為 6 度。
·將電視機放回原位時，請用手扶住調整器。（僅於設定為0度的情況下。）

0度

6度

6度
0度

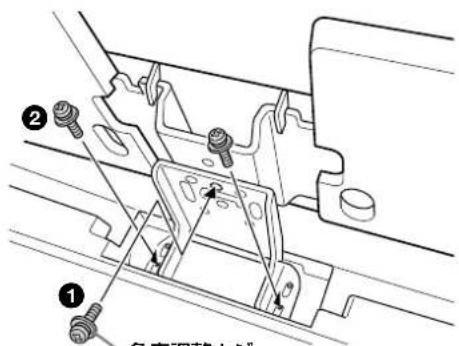

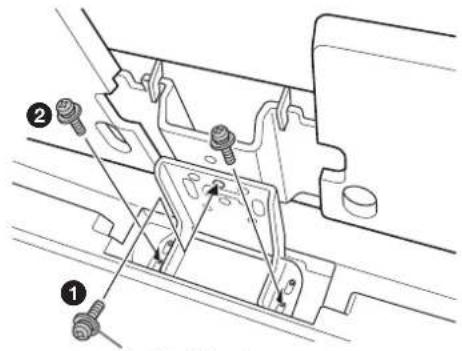

4

旋緊螺絲。

首先，使用角度調整螺絲（PSW5×10）銀色（①），然後再使用兩個螺絲（②）固定調整器和頸部（使用在步驟2取下的三個螺絲）。

角度調整螺絲
(PSW5 × 10) 銀色
