SUP42T2 - Meuble TV SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Porte-téléviseur (meuble TV) pour écran plat
Marque	Sony
Modèle	SUP42T2 (SU-P42T2)
Dimensions (mm)	A: 500, B: 295, C: 392, D: 340, E: 310, F: 461, G: 141, H: 602
Poids	16,0 kg
Matériau	Acier (estimation) – notice non précisée
Couleur	Noir (estimation)
Capacité de charge	Conçu pour les téléviseurs de la série (KDE-P42MRX1, etc.) – poids max non précisé
Compatible avec	KDE-P42MRX1, KDE-P50MRX1, KDE-P61MRX1, KE-P42MRX1, KE-P50MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1
Installation	Par un professionnel (revendeur Sony), obligatoirement à deux personnes
Sécurité – ancrage mural	Obligatoire : utiliser une corde/chaîne et un support d'ancrage pour éviter le basculement
Entretien	Chiffon doux sec ; taches tenaces : chiffon légèrement imbibé de détergent dilué, puis essuyer avec un chiffon sec
Produits d'entretien interdits	Diluant, essence ou autres produits chimiques
Pièces fournies	Console principale, support, vis à tête fraisée (10), vis de fixation (2), collier
Outils nécessaires	Tournevis cruciforme (couple recommandé 2,45 N·m si électrique)
Réparabilité	Pièces détachées disponibles auprès de Sony ; confier toute réparation à un professionnel
Garantie	Non spécifiée dans la notice – se référer aux conditions Sony

FOIRE AUX QUESTIONS - SUP42T2 SONY

Quel est le type de produit du Sony SUP42T2 ?

Le Sony SUP42T2 est un porte-téléviseur (meuble TV) conçu pour supporter les téléviseurs à écran plat de la série indiquée dans la notice.

Quelles sont les dimensions du meuble TV SUP42T2 ?

Les dimensions sont : A=500 mm, B=295 mm, C=392 mm, D=340 mm, E=310 mm, F=461 mm, G=141 mm, H=602 mm. Le poids est de 16,0 kg.

Quels téléviseurs sont compatibles avec le support SUP42T2 ?

Il est compatible avec les modèles : KDE-P42MRX1, KDE-P50MRX1, KDE-P61MRX1, KE-P42MRX1, KE-P50MRX1, KE-P61MRX1, KDL-L42MRX1 et KLV-L42MRX1.

Comment installer le support Sony SUP42T2 en toute sécurité ?

L'installation doit être réalisée par un professionnel (revendeur Sony) et au moins deux personnes. Il est obligatoire d'ancrer le support au mur avec une corde ou une chaîne pour éviter le basculement.

Quelles sont les précautions de sécurité importantes ?

Ne pas s'appuyer sur l'écran, ne pas obstruer les orifices de ventilation, ne pas coincer les câbles, et toujours utiliser les vis de fixation fournies. Le non-respect peut provoquer des blessures graves.

Comment nettoyer le meuble TV SUP42T2 ?

Utilisez un chiffon doux et sec. Pour les taches tenaces, imbibez légèrement le chiffon d'un détergent dilué, puis essuyez avec un chiffon sec. N'utilisez jamais de diluant ou d'essence.

Quelles pièces sont fournies avec le support SUP42T2 ?

Le kit comprend : une console principale, un support, 10 vis à tête fraisée, 2 vis de fixation et un collier pour passer les câbles.

Quels outils sont nécessaires pour l'assemblage ?

Un tournevis cruciforme est nécessaire. Si vous utilisez un tournevis électrique, réglez le couple sur environ 2,45 N·m.

Le support SUP42T2 nécessite-t-il un ancrage mural ?

Oui, obligatoirement. Utilisez une corde ou une chaîne (non fournie) et un support d'ancrage mural pour fixer la partie supérieure du support à un mur ou pilier solide.

Où trouver la notice complète du Sony SUP42T2 ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com dans plusieurs langues.

MODE D'EMPLOI SUP42T2 SONY

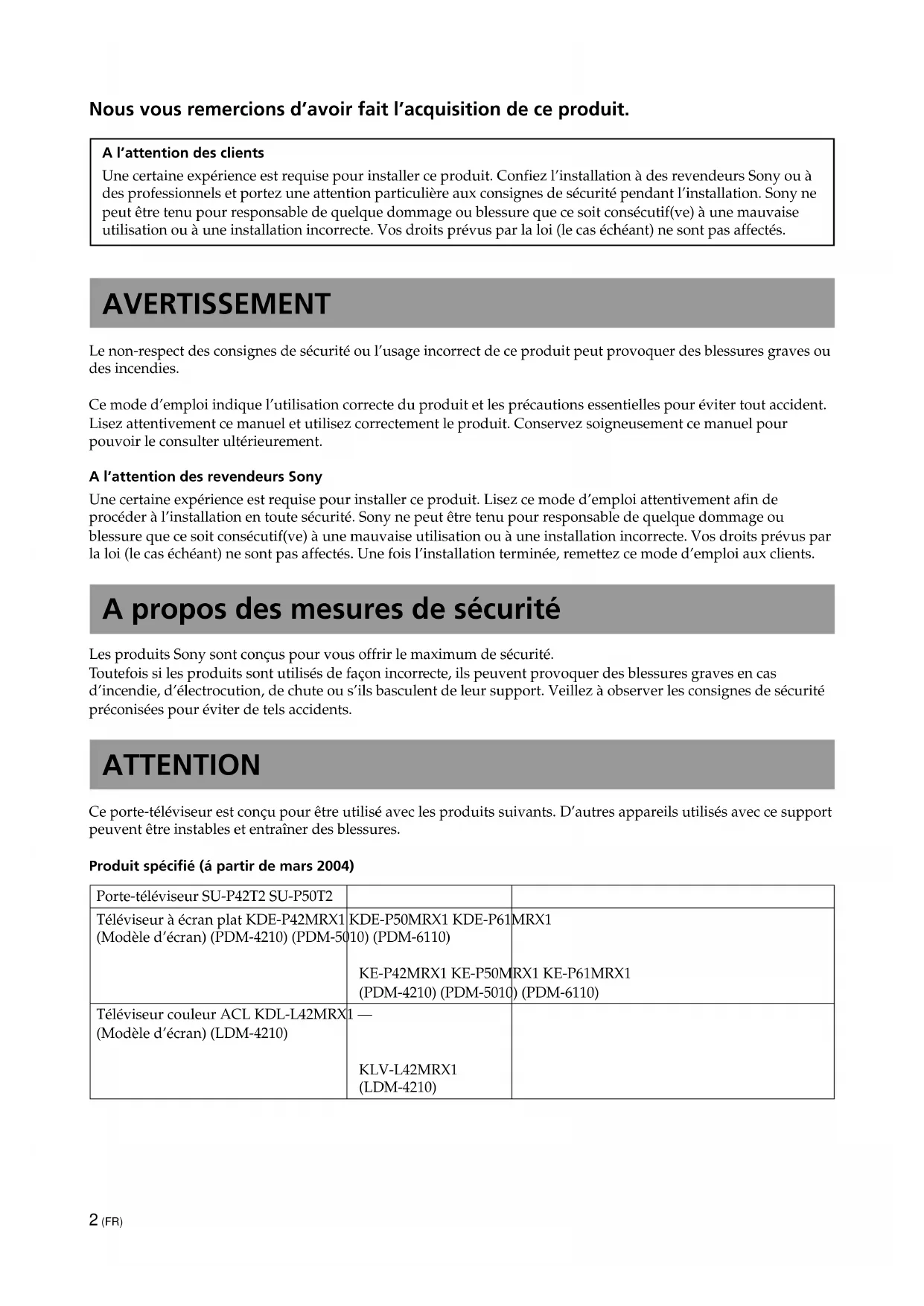

Nous vous remercions d'avoir fait l'acquisition de ce produit.

A l'attention des clients

Une certaine expérience est requise pour installer ce produit. Confiez l'installation à des revendeurs Sony ou à des professionnels et portez une attention particulière aux consignes de sécurité pendant l'installation. Sony ne peut être tenu pour responsable de quelque dommage ou blessure que ce soit consécutif(ve) à une mauvaise utilisation ou à une installation incorrecte. Vos droits prévus par la loi (le cas échéant) ne sont pas affectés.

AVERTISSEMENT

Le non-respect des consignes de sécurité ou l'usage incorrect de ce produit peut provoquer des blessures graves ou des incendies.

Ce mode d'emploi indique l'utilisation correcte du produit et les précautions essentielles pour éviter tout accident. Lisez attentivement ce manuel et utilisez correctement le produit. Conservez soigneusement ce manuel pour pouvoir le consulter ultérieurement.

A l'attention des revendeurs Sony

Une certaine expérience est requise pour installer ce produit. Lisez ce mode d'emploi attentivement afin de procéder à l'installation en toute sécurité. Sony ne peut être tenu pour responsable de quelque dommage ou blessure que ce soit consécutif(ve) à une mauvaise utilisation ou à une installation incorrecte. Vos droits prévus par la loi (le cas échéant) ne sont pas affectés. Une fois l'installation terminée, remettez ce mode d'emploi aux clients.

A propos des mesures de sécurité

Les produits Sony sont conçus pour vous offrir le maximum de sécurité.

Toutefois si les produits sont utilisés de façon incorrecte, ils peuvent provoquer des blessures graves en cas d'incendie, d'électrocution, de chute ou s'ils basculent de leur support. Veillez à observer les consignes de sécurité préconisées pour éviter de tels accidents.

ATTENTION

Ce porte-téléviseur est conçu pour être utilisé avec les produits suivants. D'autres appareils utilisés avec ce support peuvent être instables et entraîner des blessures.

Produit spécifié (à partir de mars 2004)

Porte-téléviseur SU-P42T2 SU-P50T2
Téléviseur à écran plat KDE-P42MRX1 (Modèle d’écran) (PDM-4210) (PDM-5010) (PDM-6110)	KDE-P50MRX1 KDE-P61MRX1(KE-P42MRX1 KE-P50MRX1 KE-P61MRX1(PDM-4210) (PDM-5010) (PDM-6110)
Téléviseur couleur ACL KDL-L42MRX1 (Modèle d’écran) (LDM-4210)	—KLV-L42MRX1(LDM-4210)

A l'attention des clients

AVERTISSEMENT

Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en cas d'incendie, d'électrocution, de chute de l'appareil ou s'il bascule de son support.

Sous-traitez l'installation aux revendeurs Sony.

L'installation du produit par des personnes autres que les revendeurs Sony risque de provoquer des blessures graves car l'écran est très lourd.

Prenez toutes les mesures nécessaires afin d'éviter la chute du support.

Dans le cas contraire, le porte-téléviseur risque de tomber lors d'un tremblement de terre et de provoquer des dommages corporels ou matériels. Faites passer une corde, une chaîne ou équivalent dans les orifices des éléments de sécurité situés sur la partie supérieure de la console principale et fixez les autres extrémités de ces cordes, chaînes, etc., au mur, pilier, etc., pour y ancrer le porte-téléviseur et éviter qu'il ne tombe.

Installez le porte-téléviseur sur une surface plane et solide.

Ne montez pas le porte-téléviseur en position inclinée. Sinon le support risque de basculer ou l'écran risque de tomber. Ceci risque de provoquer des dommages corporels ou matériels.

Installez le porte-téléviseur sur une surface stable.

Si vous installez le porte-téléviseur sur une surface instable, il risque de ne pas être en équilibre et de basculer ou de tomber. Ceci risque de provoquer des dommages corporels ou matériels.

Ne vous appuyez pas et ne vous pendez pas sur l'écran monté sur le portetéléviseur.

Le support indépendant risque de basculer ou l'écran risque de tomber, ce qui peut causer des blessures graves, voire même entraîner la mort.

Ne bouchez pas les orifices de ventilation de l'écran.

Si vous couvrez les orifices de ventilation (avec un drap ou autre), l'écran risque de surchauffer et de provoquer un incendie.

Veillez à ne pas coincer le cordon d'alimentation ou le câble d'interface de l'écran.

• P r enez garde de ne pas coincer le cordon d'alimentation ou le câble d'interface de l'écran lorsque vous installez l'écran sur le porte-téléviseur. Si le cordon d'alimentation ou le câble d'interface de l'écran est endommagé, ceci risque de provoquer un incendie ou une électrocution.
• N e marchez pas sur le cordon d'alimentation ou le câble d'interface de l'écran lorsque vous transportez le porte-téléviseur. Si le cordon d'alimentation ou le câble d'interface de l'écran est endommagé à cause de cela, un incendie ou une électrocution risque de se produire.

Transportez le support comme indiqué dans ce manuel.

Si le porte-téléviseur est transporté de manière incorrecte, il risque de tomber et de provoquer des blessures.

Evitez de vous prendre les pieds dans le cordon d'alimentation ou le câble d'interface de l'écran.

Si vous vous prenez les pieds dans le cordon d'alimentation ou le câble d'interface de l'écran, le porte-téléviseur risque de tomber et de provoquer des blessures.

Ne transportez pas le porte-téléviseur lorsque l'écran du téléviseur se trouve dessus.

Retirez l'écran avant de transporter le porte-téléviseur. Sinon, l'écran risque de tomber et de provoquer des blessures.

Le non-respect des consignes suivantes peut entraîner des blessures ou des dommages matériels.

N'installez pas d'autre équipement que le produit spécifié.

Ce support est conçu pour être utilisé uniquement avec le produit spécifié. Si vous installez un autre équipement que celui spécifié, il risque de tomber et de provoquer des dommages corporels ou matériels.

Utilisez les vis de fixation.

Si vous n'utilisez pas les vis de fixation, l'écran risque de tomber et de provoquer des blessures.

Remarques à propos de l'installation

• Lors de l'assemblage des pièces, posez le matériel d'emballage sur le sol afin d'éviter d'endommager le sol.
• Montez le support sur une surface plane et solide. Le support doit être installé à la verticale et jamais incliné. Pour éviter cela, observez les précautions suivantes :

- Si vous montez le support sur une surface moelleuse comme un tapis ou une moquette, posez au préalable une plaque sur l'emplacement concerné.

• Ne montez pas le support dans un endroit exposé à la lumière directe du soleil ou à proximité d'une source de chaleur.
• N e montez pas le support dans un endroit chaud ou humide ou à l'extérieur.

Remarque à propos de l'utilisation

Pour maintenir le support propre, nettoyez-le de temps en temps avec un chiffon doux et sec. Les tâches tenaces peuvent être nettoyées avec un chiffon légèrement imprégné de détergent dilué. Essuyez ensuite la surface avec un chiffon doux et sec. N'utilisez pas de produits chimiques tels qu'un diluant ou de l'essence car ils endommagent la surface du support.

Assemblage du porte-téléviseur

A l'attention des revendeurs Sony

A l'attention des revendeurs Sony

Les instructions suivantes concernent les revendeurs Sony uniquement. Lisez attentivement les consignes de sécurité énoncées ci-dessus et soyez particulièrement attentifs lors de l'installation, de la maintenance, du contrôle et de la réparation de ce produit.

L'installation doit être réalisée par au moins deux personnes.

Assurez-vous qu'au moins deux personnes effectuent l'installation de l'écran sur le porte-téléviseur. Si une seule personne s'en charge, elle risque de se blesser ou de provoquer un accident.

Montez le porte-téléviseur solidement en suivant attentivement les instructions de ce mode d'emploi.

Si l'une des vis est desserrée ou tombe, le porte-téléviseur risque de pencher et de basculer ou l'écran du téléviseur risque de tomber. Ceci risque de provoquer des dommages corporels ou matériels.

Prenez garde de ne pas vous blesser à la main ou aux doigts lors de l'assemblage du porte-téléviseur.

Prenez garde de ne pas vous blesser à la main ou aux doigts lors de l'assemblage du porte-téléviseur ou de l'installation de l'écran.

Montez l'écran solidement, en suivant la procédure appropriée.

Serrez les vis à fond.

Si l'écran n'est pas monté solidement, il risque de tomber et de provoquer des blessures.

Vérification des pièces

Nom Quantité Nom Quantité
Console principale Vis à tête fraisée	1		10
		Vis de fixation
Support 2	1 Collier		1

Préparez au préalable un tournevis cruciforme.

Montage de la console principale

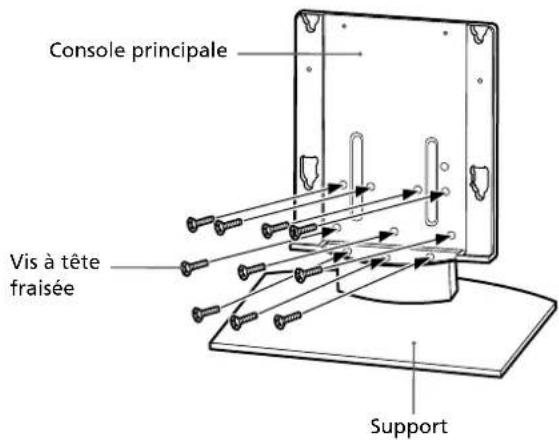

Alignez la console principale sur les orifices des vis du support. Fixez ensuite la console principale sur le support à l'aide de dix vis à tête fraisée.

Deux personnes au moins doivent maintenir les pièces lors de cette procédure. Après les avoir vissées temporairement, vissez à fond les 10 vis à tête fraisée.

Remarque

Le support doit être maintenu fermement et de façon stable.

Attention

Si vous utilisez un tournevis électrique, réglez le couple sur 2,45 N·m environ. N'utilisez pas de tournevis à frapper. Si vous utilisez un tournevis à frapper ou un tournevis électrique avec le couple mal réglé, les vis risquent d'être trop serrées, ce qui pourrait endommager les vis ou le produit. Le support risquerait de tomber et de provoquer des blessures graves.

Installation de l'écran

AVERTISSEMENT

Vous devez avoir terminé l'installation avant de connecter le cordon d'alimentation sur la prise secteur. Si vous coincez le cordon d'alimentation sous ou entre des pièces de l'appareil, cela risque de provoquer un court-circuit ou une électrocution. Si vous vous prenez les pieds dans le cordon d'alimentation ou l'écran, le support risque de tomber et de provoquer des blessures.

1

Installez l'écran sur le porte-téléviseur.

①Raccordez le cordon d'alimentation et le câble d'interface de l'écran sur l'écran.

Conseil

Pour obtenir davantage d'informations sur le raccordement du cordon d'alimentation et du câble d'interface de l'écran, reportez-vous au mode d'emploi du téléviseur couleur à écran plat ou du téléviseur couleur LCD Sony.

Remarques

- Si le poids de l'appareil est supporté par les enceintes, celles-ci risquent de se déformer ou de se desserrer. Pour éviter cela, observez les instructions suivantes. (KDE-P61MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1 uniquement)

- N e déplacez pas l'appareil en le tenant par les enceintes.

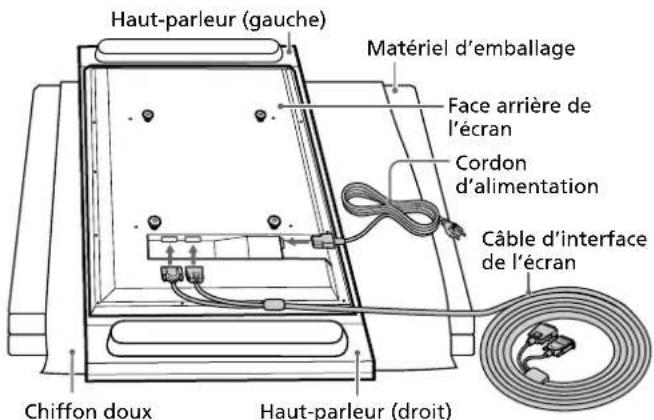

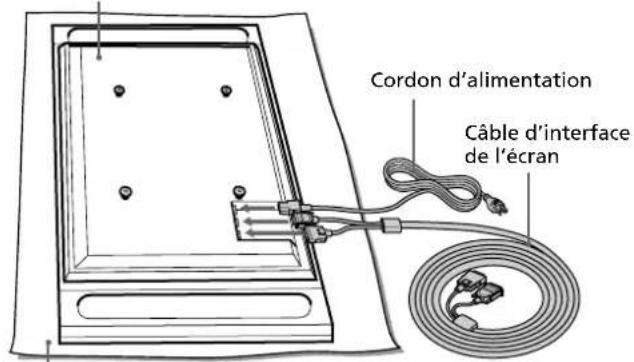

- Lorsque vous connectez les câbles à l'appareil, placez le matériel d'emballage sur le sol et posez l'écran de l'appareil dessus, afin que les enceintes de chaque côté de l'appareil ne dépassent pas du matériel d'emballage.

• V eillez à placer l'appareil de façon stable.

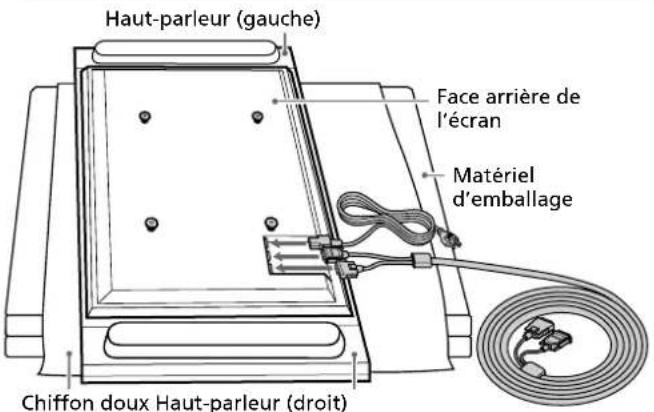

- Pour éviter de rayer ou de salir la surface de l'écran, protégez-la avec un linge doux.

Face arrière de l'écran

Chiffon doux

KDE-P42MRX1/KE-P42MRX1/KDE-P50MRX1/KE-P50MRX1

KDE-P61MRX1/KE-P61MRX1

KDL-L42MRX1/KLV-L42MRX1

Les illustrations sans nom de modèle apparaissant à partir de ce point font référence au téléviseur couleur à écran plat KDE-P42MRX1, KE-P42MRX1.

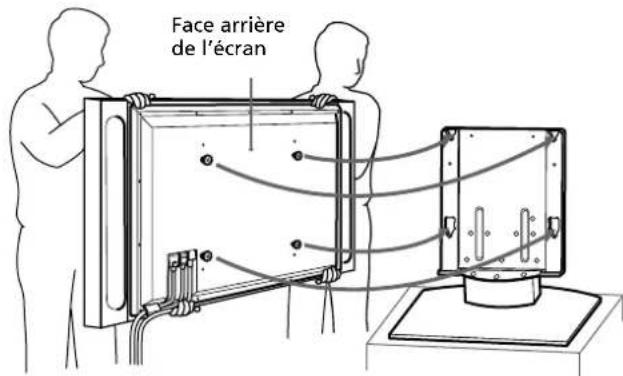

② Au moins deux personnes doivent tenir les bords gauche et droit de la partie supérieure et les parois latérales inférieures de l'écran au moment de fixer les crochets à l'arrière de l'écran dans les orifices du support. Assurez-vous ensuite que les crochets à l'arrière de l'écran sont entièrement insérés dans les quatre orifices prévus à cet effet.

Remarque

Evitez de vous prendre les pieds dans le cordon d'alimentation ou le câble d'interface de l'écran.

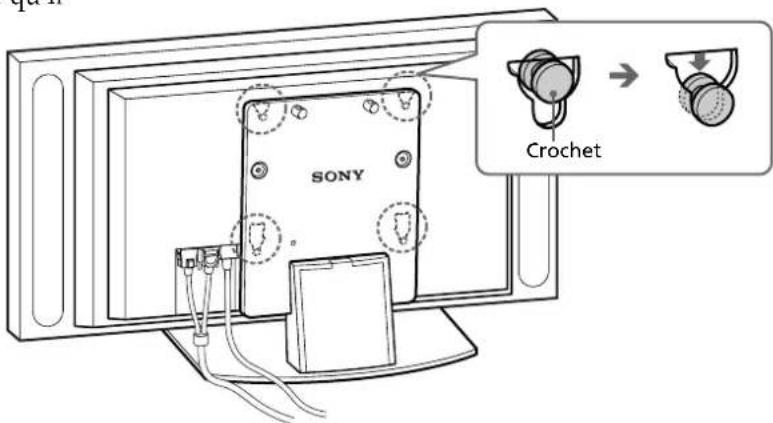

③ Faites glisser l'écran vers le bas jusqu'à ce qu'un déclic se fasse entendre.

Remarques

• Faites glisser l'écran jusqu'en bas.
  Vérifiez que l'écran est bien installé à l'horizontale sur le support.
• Lors de l'installation de l'écran, maintenez le porte-téléviseur pour qu'il reste stable.

2

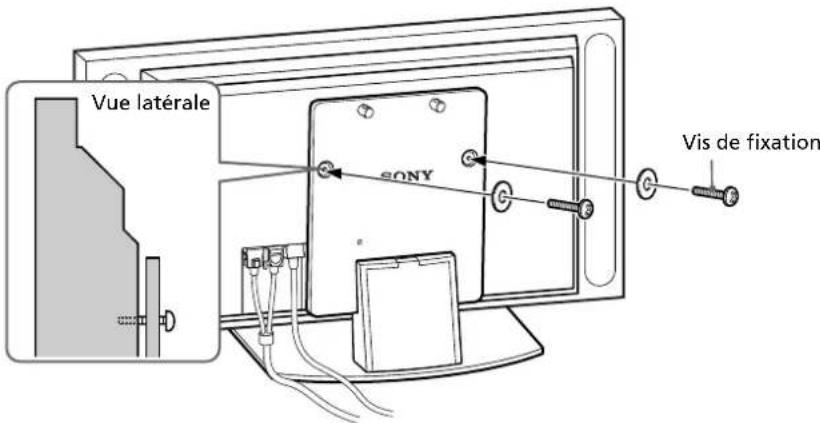

Fixez l'écran sur le support à l'aide des deux vis de fixation.

Faites passer le cordon d'alimentation et le câble d'interface de l'écran à travers le support.

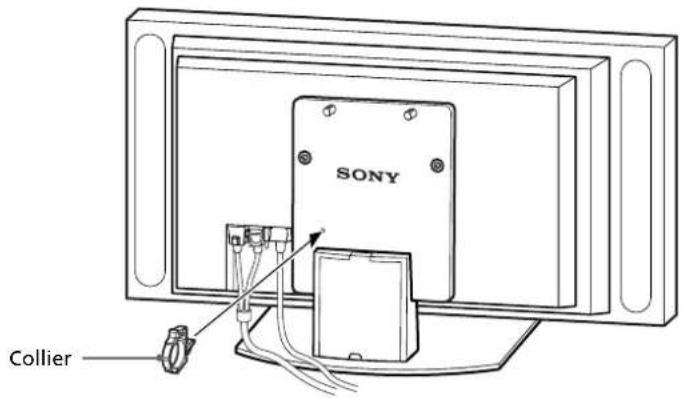

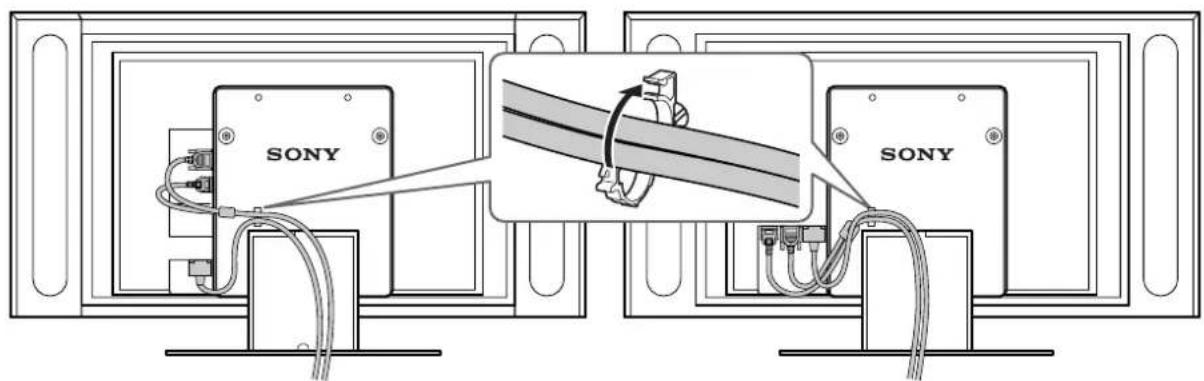

①Fixez le collier sur la console principale.

② Faites passer le cordon d'alimentation et le câble d'interface de l'écran dans le collier et fixez-les.

KDL-L42MRX1/ KLV-L42MRX1

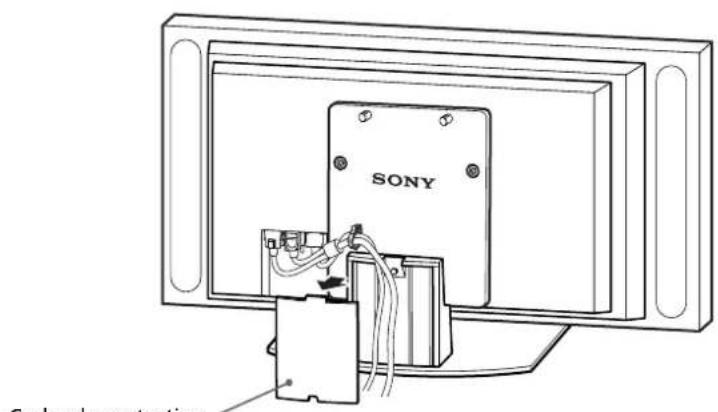

③ Retirez le cache de protection des câbles du support et faites passer le cordon d'alimentation et le câble d'interface de l'écran à l'intérieur du support.

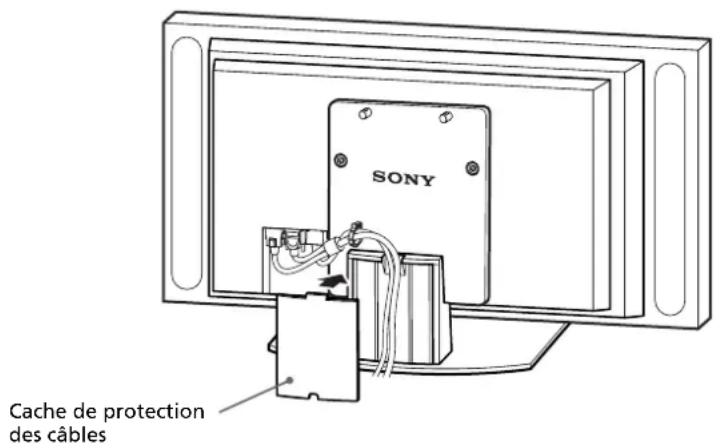

Cache de protection des câbles

④ Replacez le cache de protection des câbles sur le support.

Mesures de sécurité pour éviter le basculement

AVERTISSEMENT

Prenez toutes les mesures nécessaires afin d'éviter la chute du support. Sinon, le porte-téléviseur risque de tomber lors d'un tremblement de terre et de provoquer des dommages corporels ou matériels. Ancrez le porte-téléviseur sur le mur, un pilier etc., afin d'éviter qu'il ne tombe.

Préparez au préalable une corde ou une chaîne disponible dans le commerce, ainsi qu'un support d'ancrage mural.

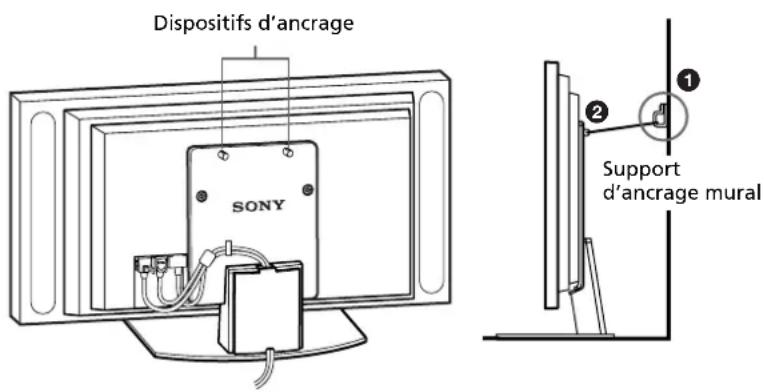

①Fixez le support d'ancrage mural à un mur ou un pilier solide.
② Faites passer la corde ou la chaîne par les orifices des dispositifs d'ancrage, puis serrez l'autre extrémité de la corde ou de la chaîne sur le support d'ancrage mural.

Spécifications

		SU-P42T2 SU-P50T2
Dimensions : (mm) A	500 600
	B 295 321
	C 392
	D 340
	E 310
	F 461
	G 141
	H 602
Poids : (kg)		16,0 19,0

La conception et les spécifications sont sujettes à modification sans préavis.
