Produkttype	TV-møbel med glashylder
Mærke	Sony
Model	SUFL61
Samlede mål (B x H x D)	1425 x 1451 x 616 mm (56 1/8 x 57 1/4 x 24 3/8 tommer)
Nettovægt	48 kg (105 lb 14 oz)
Maksimal belastning pr. hylde	48 kg (fordelt over hele)
Materialer	Stål (ramme og søjle), hærdet glas (hylder)
Kompatible fjernsyn	Sony KDL-52X2000, KDL-46X2000, KDL-40X2000 (LCD 40-52 tommer)
Monterings type	På sokkel, med anbefalet vægmontering for at forhindre væltning
Antal hylder	2 glashylder
Nødvendige værktøjer til samling	Stjerneskruetrækker (anbefalet moment 1,5 N·m)
Antal personer til installation	Mindst 2 personer
Fastgørelse af fjernsyn	Kroge og fastgørelsestapper (medfølger)
Sikkerhedsanvisninger	Overskrid ikke belastningen, brug på plan overflade, fastgør til væg for at undgå væltning
Vedligeholdelse og rengøring	Blød, tør klud, mildt rengøringsmiddel om nødvendigt; undgå opløsningsmidler
Brugsanvisning	Tilgængelig til gratis download på notice-facile.com

Ofte stillede spørgsmål - SUFL61 SONY

Hvilke fjernsyn er kompatible med Sony SUFL61-stativet?

Stativet er designet til Sony LCD-fjernsyn i serierne KDL-52X2000, KDL-46X2000 og KDL-40X2000. For andre modeller, se brugsanvisningen.

Hvad er den maksimale belastningskapacitet for hylderne?

Den maksimale samlede belastning er 48 kg (105 lb 14 oz) fordelt på de to hylder. Placer ikke udstyr, der overstiger denne grænse for at undgå glasbrud.

Skal stativet fastgøres til væggen?

Ja, det anbefales kraftigt at bruge et stærkt reb eller kæde med en vægmontering for at forhindre væltning, især med et tungt fjernsyn.

Hvor mange personer er nødvendige til installationen?

Installationen skal udføres af mindst to personer på grund af møblets og fjernsynets vægt og størrelse.

Hvordan rengører man glashylderne?

Brug en blød, tør klud. Til genstridige pletter, en klud let fugtet med fortyndet rengøringsmiddel. Brug ikke opløsningsmidler som fortynder eller benzin.

Hvilke værktøjer følger med stativet?

Sættet indeholder skruer, kroge, hyldebærere og fastgørelsestapper. En stjerneskruetrækker er nødvendig (medfølger ikke).

Kan jeg bruge stativet med et fjernsyn fra et andet mærke?

Stativet er kun testet til de anførte Sony-fjernsyn. Brug med andre enheder kan medføre ustabilitet og risiko for personskade.

Er møblet leveret samlet?

Nej, møblet leveres som et sæt og kræver samling i henhold til instruktionerne i brugsanvisningen.

Hvad gør jeg, hvis en glashylde går i stykker?

Hærdet glas kan knuses i små stykker. Udskift den kun med en original Sony-del. Undgå at træde på skårene.

Hvordan fastgør jeg fjernsynet på stativet?

Fastgør krogene på bagsiden af fjernsynet, indsæt dem i hullerne i centerstolpen, og lås derefter med fastgørelsestapperne. Stram skruerne til et moment på 1,5 N·m.

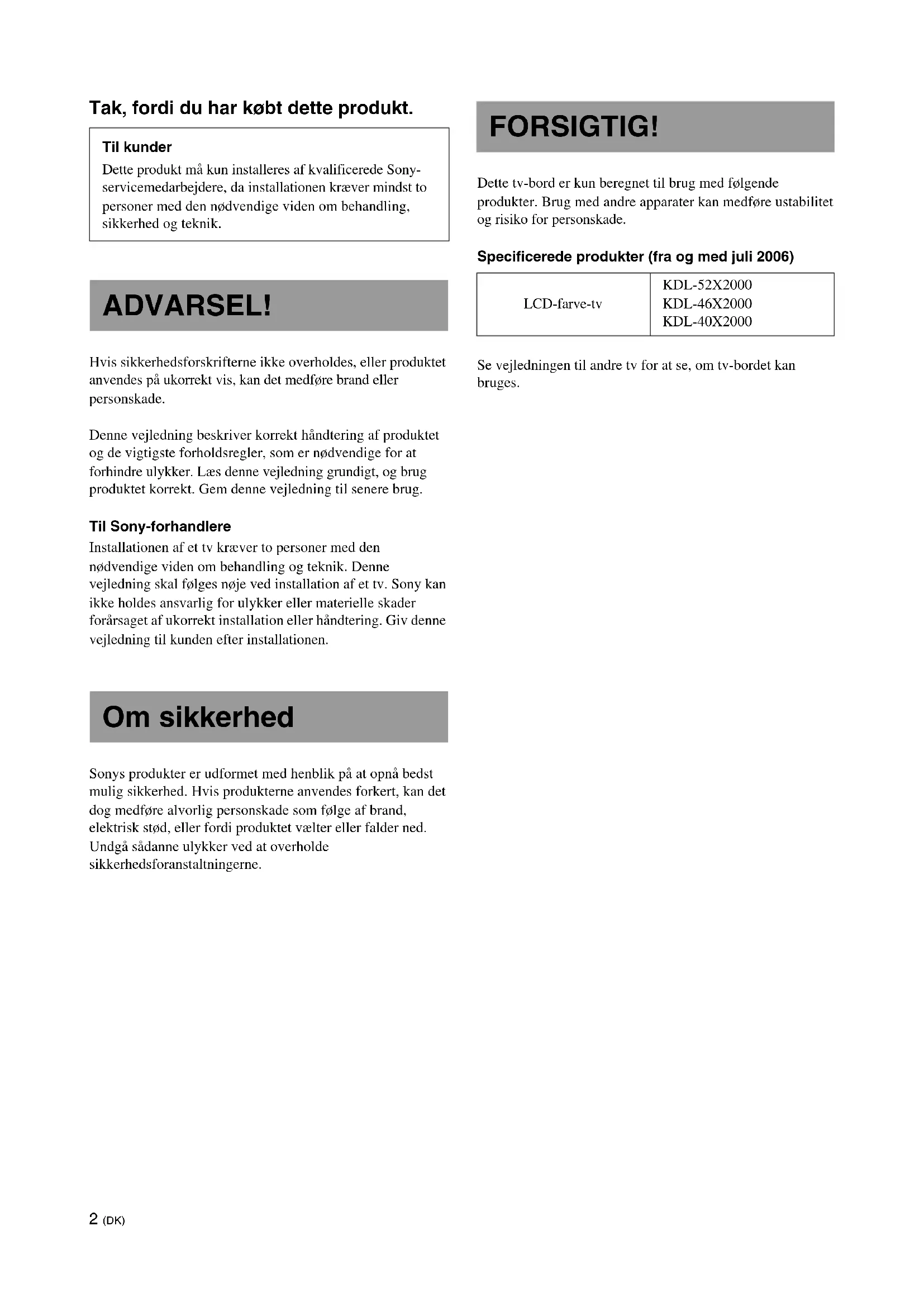

BRUGSANVISNING SUFL61 SONY

Dette produkt må kun installeres af kvalificerede Sony-servicemedarbejdere, da installationen kræver mindst to personer med den nødvendige viden om behandling, sikkerhed og teknik.

ADVARSEL!

Hvis sikkerhedsforskrifterne ikke overholdes, eller produkter anvendes på ukorrekt vis, kan det medføre brand eller personskade.

Denne vejledning beskriver korrekt håndtering af produktet og de vigtigste forholdsregler, som er nødvendige for at forhindre ulykker. Læs denne vejledning grundigt, og brug produktet korrekt. Gem denne vejledning til senere brug.

Til Sony-forhandlere

Installationen af et tv kræver to personer med den nødvendige viden om behandling og teknik. Denne vejledning skal følges nøje ved installation af et tv. Sony kan ikke holdes ansvarlig for ulykker eller materielle skader forårsaget af ukorrekt installation eller håndtering. Giv denne vejledning til kunden efter installationen.

Om sikkerhed

Sony-produkter er udformet med henblik på at opnå bedst mulig sikkerhed. Hvis produkterne anvendes forkert, kan det dog medføre alvorlig personskade som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned. Undgå sådanne ulykker ved at overholde sikkerhedsforanstaltningerne.

FORSIGTIG!

Dette tv-bord er kun beregnet til brug med følgende produkter. Brug med andre apparater kan medføre ustabilitet og risiko for personskade.

Specificerede produkter (fra og med juli 2006)

Se vejledningen til andre tv for at se, om tv-bordet kan bruges.

ADVARSEL!

Hvis følgende forholdsregler ikke overholdes, kan det medføre alvorlig personskade eller dødsfald som følge af brand, elektrisk stød, eller fordi produkter vælter eller falder ned.

Dette produkt må kun installeres af kvalificerede Sony-servicemedarbejdere.

Installation udført af ikke-kvalificerede personer kan resultere i alvorlig personskade, da tv'et og tv-bordet er meget tunge.

Sørg for at tage forholdsregler for at forhindre, at tv-bordet vælter.

Hvis du ikke gør dette, kan tv'et vælte og forårsage personskade. Fastgør tv'et til en væg, søjle eller lignende for at forhindre, at det vælter.

Montér tv-bordet på et fast, plant gulv.

Montér ikke tv-bordet, så det hælder i en bestemt retning. Hvis du gør det, kan tv-bordet vælte, eller tv'et kan falde ned. Dette kan forårsage personskade.

Hvis du monterer tv-bordet på en blød overflade, som f.eks. en måtte eller et tæppe, skal du først lægge en plade over stedet.

Brug ikke tv-bordet, hvis der skulle opstå revner i det.

Glasset kan gå itu, og tv'et kan falde ned, eller tv-bordet kan vælte. Dette kan forårsage personskade.

Revnet tv-bord

Læn dig ikke ind over tv'et, og hæng ikke noget på tv-bordet.

Tv-bordet kan vælte og forårsage alvorlig personskade eller dødsfald.

Undgå at lade børn kravle op på tv-bordet eller kravle mellem hylderne.

Hvis et barn kravler op på tv-bordet eller hylderne, kan glasset gå i stykker og forårsage alvorlig personskade eller dødsfald, hvis glasset går i stykker, hvis tv-bordet vælter, eller hvis tv'et falder ned.

Du må ikke træde på tv-bordet.

Du kan falde eller knække glasset og komme til skade.

Tv'ets ventilationsåbning må ikke tildækkes.

Hvis du tildækker ventilationshullet (med en klud el.lign.), kan der akkumuleres varme indeni, og der kan opstå brand.

Sørg for, at netledningen eller tilslutningskablet ikke bliver klemt.

• Netledningen eller tilslutningskablet må ikke klemmes, når du monterer tv'et på tv-bordet. Hvis netledningen eller tilslutningskablet beskadiges, kan det resultere i brand eller elektrisk stød.
• Træd ikke på netledningen eller tilslutningskablet, når du bærer tv-bordet. Hvis netledningen eller tilslutningskablet beskadiges, kan det resultere i brand eller elektrisk stød.

Du må ikke snuble over netledningen eller tilslutningskablerne.

Du kan falde, eller tv-bordet kan vælte og forårsage personskade.

Du må ikke flytte tv-bordet, mens tv'et er monteret, eller mens der findes tilsluttet udstyr på hylderne.

Hvis du flytter tv-bordet, mens tv'et er monteret, kan du komme til skade med ryggen, eller tv-bordet kan vælte og forårsage alvorlig personskade. Du kan også risikere, at det tilsluttede udstyr på glashylderne falder ud, så glashylderne går i stykker, eller der sk

FORSIGTIG!

Hvis følgende forholdsregler ikke overholdes, kan der opstå materiel skade eller personskade.

Monter kun det specificerede produkt.

• Dette tv-bord er udelukkende udviklet til brug sammen med det specificerede produkt. Hvis du monterer andet udstyr end det specificerede, kan det falde ned og forårsage personskade.
• Du må ikke stille genstande som vaser, potteplanter osv. på tv-bordet.
• Du må ikke ændre tv-bordet.
• Du må ikke stille varme genstande på tv-bordet. Varmen kan misfarve eller deformere tv-bordet.
• Du må ikke stille noget direkte på tv-bordet, der kan beskadige glasset.

Tv'et skal monteres på tv-bordet med de medfølgende fastgørelsesanordninger. Hvis ikke tv'et monteres på en sikker måde, kan det falde ned, eller tv-bordet kan vælte og forårsage personskade.

Udsæt ikke glasset for vægt, og undgå at støde til det.

Støt ikke din vægt på tv-bordet med hænderne, når du installerer tv'et. Undgå at ramme tv-bordet med tunge objekter, f.eks. en skruetrækker. Glasset kan gå i stykker og forårsage personskade.

Når du bærer tv-bordet

Hvis du forsøger at flytte tv-bordet alene eller uden at følge anvisningerne, kan du komme til skade. Du kan undgå dette ved at overholde de råd, der angives nedenfor.

• I skal altid være mindst to personer om at flytte tv-bordet, og tv'et skal fjernes, før udstyr og glashylder sættes på plads.
• I må ikke trække tv-bordet hen over gulvet. De nederste dele af tv-bordet kan løsne sig og beskadige gulvet.
• Sørg for, at du ikke får hænderne eller tæerne i klemme under bundpladen.
• 1 må ikke udsætte tv-bordet for glashylden.

Udsæt ikke glasset for voldsomme stød.

Dette tv-bord er fremstillet af hærdet glas, men vær alligevel forsigtig. Hvis glasset går itu, kan glasstumperne forårsage personskade. Følg derfor nedenstående forskrifter.

• Slå ikke på glasset, og tab ikke spidse genstande ned på glasset. Undgå voldsomme stød. Ridser og stik ikke i det med skarpe genstande.

Bemærkning om bæreevne

Du må ikke placere udstyr på glashylderne, der er tungere end den maksimale bæreevne (se tegningen).

I modsat fald kan hylderne gå i stykker.

SU-FL61: 48 kg

Bemærkninger til montering

• Placer delene på emballagen på gulvet for at skåne gulvet.
• Monter tv-bordet på et fast, fladt underlag. Tv-bordet må ikke monteres med hældning. Dette kan undgås ved at overholde følgende forholdsregler.
• Hvis du monterer tv-bordet på en blød overflade, f.eks. en måtte eller et tæppe, skal du først lægge en plade over stedet.
• Monter ikke tv-bordet på et sted, hvor der kan forekomme direkte sollys eller i nærheden af et varmeapparat.
• Monter ikke.

Bemærkning til brugen

Tv-bordet holdes rent ved regelmæssigt at tørre det af med en tør, blød klud. Genstridige pletter fjernes med en klud, der er fugtet let med en opløsning af rengøringsmiddel. Derefter aftørres området med en tør, blød klud. Brug ikke kemikalier såsom fortynder eller rensebenzin, da det kan beskadige tv-bordets finish.

Til Sony-forhandlere

Sørg for at læse ovennævnte sikkerhedsforskrifter grundigt, og vær særlig opmærksom på sikkerheden under montering, vedligeholdelse, kontrol og reparation af dette produkt.

Sørg for, at mindst to personer udfører monteringen.

Sørg for, at to eller flere personer monterer tv'et på tv-bordet. Hvis en person udfører installationsarbejdet alene, kan det medføre en ulykke eller personskade. Sørg for at holde børn væk under installationen.

Sørg for at følge nedenstående anvisninger for at samle tv-bordet korrekt.

Tv-bordet kan vælte, hvis en skrue ikke spændes tilstrækkeligt eller undlades. Dette kan forårsage tingskade eller personskade.

Undgå at beskadige hænderne eller fingrene under monteringen.

Pas på ikke at få fingrene eller hænderne i klemme, når du samler tv-bordet og monterer tv'et.

Tv'et skal monteres sikkert i henhold til instruktionerne.

Spænd skruerne godt. Hvis tv'et ikke monteres sikkert, kan det falde ned og forårsage personskade.

Kontroller delene

Beskrivelse Antal
Ramme	1
Midtersøjle	1
Glashylde	2
Glashyldholder	8
Hage	4
Hageskrue (+PSW5 × L16)	4
Skrue (+PSW5 × L25)	4
Fastgørelsesanordning 2

Find på forhånd en stjerneskruetrækker frem, der passer til de ovenfor angivne skruer.

Samling af tv-bordet

ADVARSEL

Hvis netledningen bliver klemt under eller mellem udstyr, kan det føre til en kortslutning eller elektrisk stød. Hvis du snubler over netledningen eller tilslutningskablet, kan tv-bordet vælte og forårsage personskade.

Beslut dig for et sted, hvor tv-bordet skal monteres, og læg det ned, før tv'et monteres.

Da tv'et er tungt, anbefales det, at du beslutter dig for placeringen og lægger tv-bordet ned, før tv'et monteres.

Sørg for, at der er mindst to personer til at samle tv-bordet. - Start med at skrue midtersøjlen løst på rammen med de fire skruer, og spænd derefter skruerne. Hvis der bruges en elektrisk skruetrækker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 Kgf·cm}.

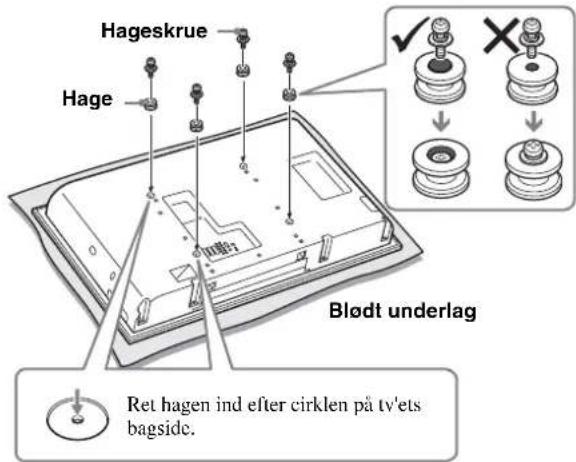

Fjern standeren (hvis den er monteret), og fjern de to skruer fra tv'ets bagside. Yderligere oplysninger finder du i den folder, der følger med tv'et.

Placer tv'et med skærmsiden nedad på et blødt underlag på en stabil overflade.

Skru de fire hager fast med de fire hageskruer.

Bemærk

Hvis der bruges en elektrisk skruetrækker, skal drejningsmomentet indstilles til ca. 2N· m {20 Kgf.cm}. Hagerne må kun fastgøres med de medfølgende skruer (+PSW5× L16)

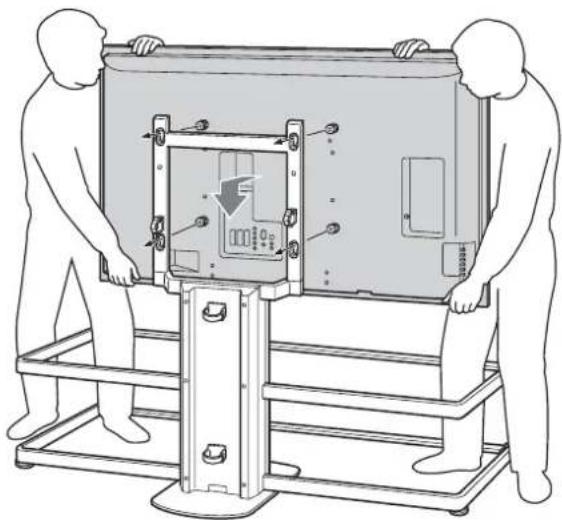

3 Monter tv'et på tv-bordet.

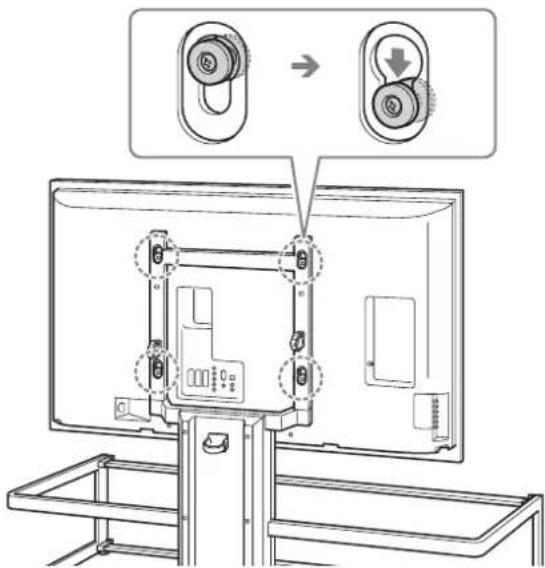

Hold tv'et som illustreret nedenfor, og indsæt de fire hager på tv'ets bagside i den øverste del af den midterste søjles huller. Kontroller, at alle fire hager sidder godt fast i de fire huller.

Bemærk

Sørg omhyggeligt for, at tv-bordet ikke vipper, når tv'et sættes fast på det. 2Skub tv'et lige ned, så hagerne fastgøres solidt på tv-bordet som vist.

Bemærk

• Kontroller, at hagerne sidder godt fast i bunden af hullerne, og kontroller derefter, at tv'et hænger lige. Tv-bordet må ikke vælte, mens tv'et monteres.

4 Tv'et skal monteres på tv-bordet med de to fastgørelsesanordninger.

Sørg for at stramme fastgørelsesanordningerne med en skruetrækker.

Fastgørelsesanordning

Bemærk

Hvis tv'et ikke monteres med de to fastgørelsesanordninger, kan det falde ned og forårsage personskade. Hvis der bruges en elektrisk skruetrækker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 Kgf·cm}.

Montering af glashylderne

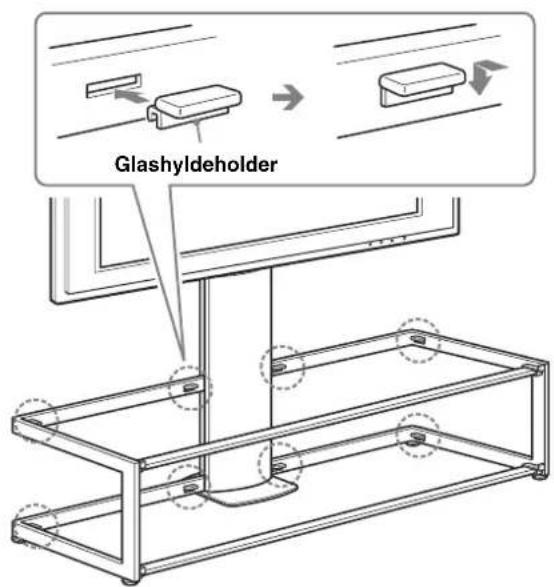

1. Monter de otte glashyldeholdere på rammen.

Bemærk

Indsæt glashyldeholderne i rammens huller, og kontroller, at de er parallelle og lige.

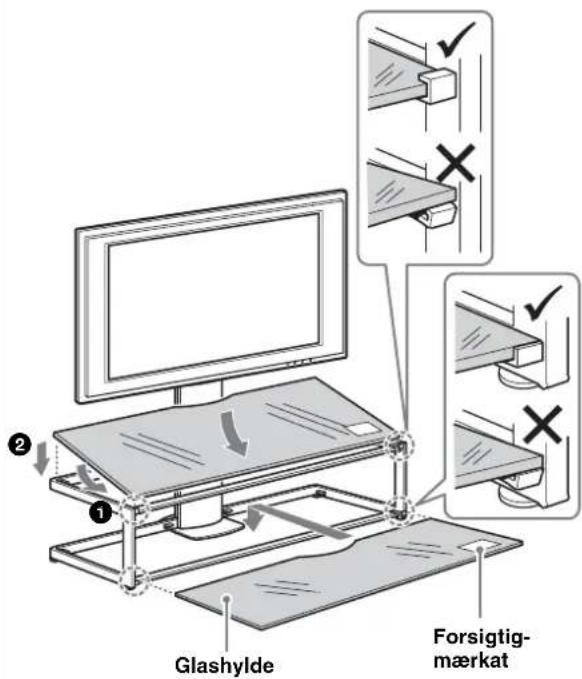

2. Den nederste glashylde skal lægges på før den øverste.

Bemærk

Sørg for, at fingrene ikke kommer i klemme mellem rammen og glashylderne, når glashylderne sættes på. - Glashylden skal lægges på, efter at tv'et er monteret på tv-bordet, ellers kan du ramme glasset med tv'et og forårsage tingskade eller personskade. Vend glashylderne, så "forsigtig"-mærkaten er placeret i nederste højre hjørne som vist på tegningen. Læg derefter hylderne på tv-bordet.

Tilslutning af kablerne

Sikkerhedsforanstaltninger til at forhindre, at tv-bordet vælter

ADVARSEL

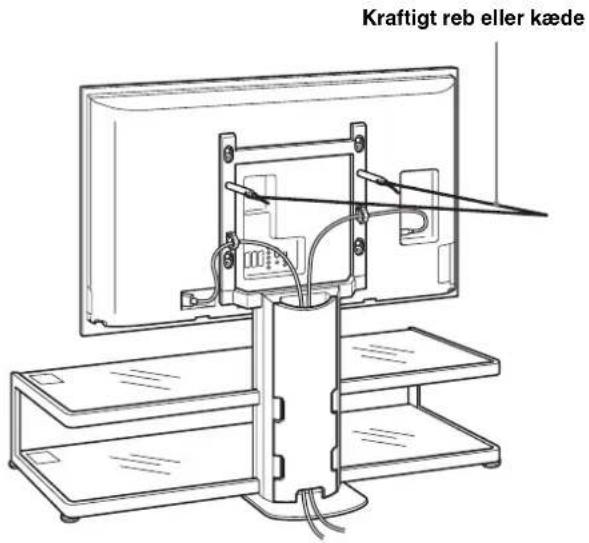

Træf de nødvendige sikkerhedsforanstaltninger for at undgå, at tv-bordet vælter, ellers kan tv'et vælte og forårsage personskade. Gør tv'et fast til en væg, søjle, osv.

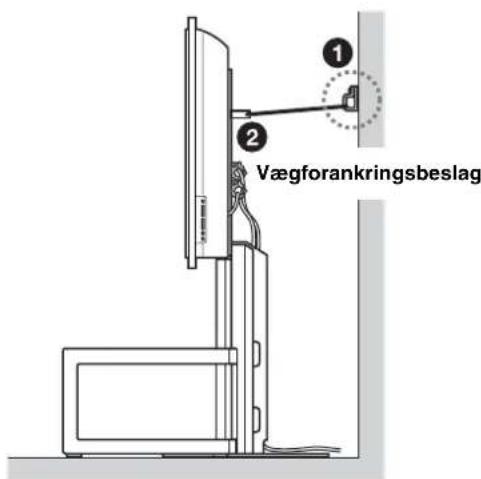

Sørg for at have et kraftigt reb eller en kraftig kæde og et vægforankringsbeslag parat.

Fastgør vægforankringsbeslaget til en bæredygtig væg eller søjle. For rebet eller kæden gennem begge huller i fastgørelsesanordningerne, og stram den anden ende af rebet eller kæden til vægforankringsbeslaget.

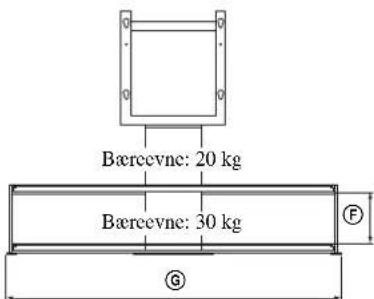

Specifikationer

Bemærkning om bæreevne

Du må ikke placere udstyr på glashylderne, der er tungere end den maksimale bæreevne, da glasset kan gå i stykker og forårsage personskade.

Mäl: mm	A	1.393
	B	1.425
	C	616
	D	419
	E	462
	F	220
	G	1.451
	H	1.045
	I	297
Vægt:		48

Ret til ændringer af design og specifikationer uden forudgående varsel forbeholdes.

Tak for at du købte dette produkt.

For kunder

Hvis du ikke følger sikkerhedsreglerne, eller hvis produktet bruges forkert, kan det føre til alvorlig skade eller brand.

Denne instruktionsbog viser korrekt håndtering af produktet og vigtige forholdsregler, der skal følges for at undgå ulykker. Læs denne håndbog omhyggeligt og brug produktet korrekt. Opbevar denne håndbog til fremtidig brug.

For Sony-forhandlere

Hvis andre ukvalificerede personer installerer dette produkt, kan det føre til alvorlig personskade, fordi TV-apparatet og stativet er meget tunge.

Hvis du installerer TV-stativet på et blødt underlag, for eksempel en måtte eller et tæppe, skal du først lægge en plade på det ønskede sted.

Læn dig ikke på eller hæng fra TV-apparatet, når det er fastgjort på TV-stativet.

TV-stativet kan vælte, eller TV-apparatet kan falde ned og forårsage alvorlig personskade eller dødsfald.

Lad ikke børn krybe mellem hylderne eller klatre på TV-stativet.

Netledningen eller tilslutningskablet må ikke komme i klem.

• Netledningen og tilslutningskablet må ikke komme i klem, når du installerer TV-apparatet på stativet. Ødelagte netledninger og tilslutningskabler kan føre til brand eller elektrisk stød.
• Træk ikke i netledningen eller tilslutningskablet, når du bærer TV-stativet. Netledningen eller tilslutningskablet kan blive beskadiget, og dette kan føre til brand eller elektrisk stød.

Undgå at snuble i netledningen eller tilslutningskabler.

Du kan falde, eller du kan få stativet til at vælte og forårsage skade.

Flyt ikke TV-stativet med TV-apparatet monteret eller med tilsluttet udstyr på indersiden.

Hvis en skrue ikke strammes godt nok, eller hvis den mistes, kan TV-stativet vælte. Dette kan føre til skade på personer eller materialer.

Pas på, at du ikke skader hænder eller fingre under installationen.

Pas på, at du ikke skader hænder eller fingre, når du placerer TV-apparatet på stativet.

Stram skruerne ordentligt. Hvis TV-apparatet ikke er ordentligt fastgjort, kan det falde ned og forårsage personskade.

Kontrollér delene

Montér TV-stativet

Navn Antall
Ramme	1
Midtsøyle	1
Glasshylle	2
Glasshyllestøtte	8
Krok	4
Krokskrue (+PSW5×L16)	4
Skrue (+PSW5×L25)	4
Sikkerhetsfeste 2

Ved monteringen skal du sørge for at du har en Phillips-skruetrækker, der passer til skruerne, som er vist ovenfor.

ADVARSEL

Hvis du lader netledningen komme i klem under eller mellem udstyrsdele, kan det føre til kortslutning eller elektrisk stød. Hvis du snubler over netledningen eller tilslutningskablet, kan stativet vælte og forårsage skade.

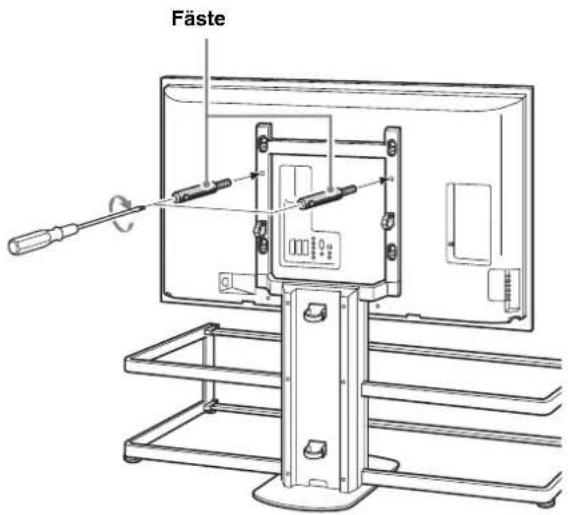

4 Fastgør TV-apparatet til TV-stativet med de to medfølgende sikkerhedsbeslag.

• Sørg for, at hverken netledningen eller tilslutningskablet kommer i klemme, når du monterer TV-apparatet på TV-stativet. Hvis netledningen eller tilslutningskablet beskadiges, kan det føre til brand eller stød.

Spænd de fire skruer med en skruetrækker.

Bemærk!
