Produkttype	TV-møbel med glasshyller
Merke	Sony
Modell	SUFL61
Totalmål (B x H x D)	1425 x 1451 x 616 mm (56 1/8 x 57 1/4 x 24 3/8 tommer)
Nettovekt	48 kg (105 lb 14 oz)
Maksimal belastning per hylle	48 kg (fordelt over hele)
Materialer	Stål (ramme og søyle), herdet glass (hyller)
Kompatible TV-er	Sony KDL-52X2000, KDL-46X2000, KDL-40X2000 (LCD 40-52 tommer)
Monteringstype	På sokkel, med anbefalt veggfeste mot velt
Antall hyller	2 glasshyller
Nødvendige verktøy for montering	Stjerneskrutrekker (anbefalt moment 1,5 N·m)
Antall personer for installasjon	Minimum 2 personer
TV-festemiddel	Kroker og festestifter (inkludert)
Sikkerhetsinstruksjoner	Ikke overskrid lasten, bruk på jevnt underlag, fest til vegg for å unngå velt
Vedlikehold og rengjøring	Myk, tørr klut, mildt rengjøringsmiddel om nødvendig; unngå løsemidler
Bruksanvisning	Tilgjengelig for gratis nedlasting på notice-facile.com

Ofte stilte spørsmål - SUFL61 SONY

Hvilke TV-er er kompatible med Sony SUFL61-stativet?

Stativet er designet for Sony LCD-TVer i seriene KDL-52X2000, KDL-46X2000 og KDL-40X2000. For andre modeller, se bruksanvisningen.

Hva er maksimal belastning for hyllene?

Total maksimal belastning er 48 kg (105 lb 14 oz) fordelt på de to hyllene. Plasser ikke utstyr som overstiger denne grensen for å unngå glassbrudd.

Må stativet festes til veggen?

Ja, det anbefales sterkt å bruke et sterkt tau eller kjetting med et veggfeste for å forhindre velt, spesielt med en tung TV.

Hvor mange personer trengs for installasjonen?

Installasjonen må utføres av minst to personer på grunn av vekten og størrelsen på møblet og TV-en.

Hvordan rengjøre glasshyllene?

Bruk en myk, tørr klut. For gjenstridige flekker, en klut lett fuktet med utvannet rengjøringsmiddel. Ikke bruk løsemidler som tynner eller bensin.

Hvilke verktøy følger med stativet?

Settet inneholder skruer, kroker, hyllestøtter og festestifter. En stjerneskrutrekker er nødvendig (følger ikke med).

Kan jeg bruke stativet med en TV fra et annet merke?

Stativet er kun testet for de listede Sony TV-ene. Bruk med andre enheter kan føre til ustabilitet og skaderisiko.

Leveres møblet montert?

Nei, møblet leveres i et sett og krever montering i henhold til instruksjonene i bruksanvisningen.

Hva gjør jeg hvis en glasshylle knuses?

Herdet glass kan knuses i små biter. Bytt den kun med en original Sony-del. Unngå å gå på skjærene.

Hvordan fester jeg TV-en til stativet?

Fest krokene på baksiden av TV-en, sett dem inn i hullene på midtsøylen, og lås deretter med festestiftene. Stram skruene til moment 1,5 N·m.

BRUKSANVISNING SUFL61 SONY

Bruk/DD, som er revnet.

Fjern front- og bakpanelene fra midtsøylen.

2 Monter midtsøylen på rammen.

Skru midtsøylen fast til rammen med de fire skruene.

Merk

3 Monter frontpanelet som vist nedenfor.

Merk

Kontroller at de fire skruene er strammet tilstrekkelig før frontpanelet monteres.

Montering av TV-en

1 Forbered installasjonen av TV-en.

2 Monter de fire krokene på TV-ens bakside.

1 Koble nettkabelen og de andre kablene til TV-en.

Monter kablene, og før dem gjennom kabelholderne og ned langs midtsøylens bakside.

2 Monter bakpanelet.

Dette produktet må bare installeres av kvalifiserte Sony-servicerepresentanter, da det kreves minst to personer, stor forsiktighet, sikkerhet og tekniske ferdigheter.

ADVARSEL

Installasjon av en TV krever to personer, ekstra forsiktighet og tekniske ferdigheter. Les denne håndboken nøye før du installerer en TV. Sony er ikke ansvarlig for ulykker eller skader som skyldes feil installasjon eller håndtering. Gi denne instruksjonshåndboken til kunden etter installasjonen.

Om sikkerhet

Produkter fra Sony er utformet med tanke på sikkerhet. Hvis produktene brukes feil, kan det imidlertid føre til alvorlig skade på grunn av brann, elektrisk støt eller ved at produktet velter eller faller ned. Sørg for at du leser nøye gjennom sikkerhetsreglene for å hindre ulykker.

FORSIKTIG

Dette TV-stativet er kun beregnet på å brukes med følgende produkter. Hvis det brukes med andre apparater, kan dette medføre en ustabil installasjon og mulige skader.

Spesifiserte produkter (F.o.m. juli 2006)

LCD farge-TV

KDL-52X2000 KDL-46X2000 KDL-40X2000

For andre TV-er må du se i brukerhåndboken om de kan brukes med dette TV-stativet.

ADVARSEL

Hvis følgende forholdsregler ikke følges, kan det føre til alvorlig skade eller dødsfall på grunn av brann, elektrisk støt eller ved at produkter velter eller faller ned.

Dette produktet bør bare installeres av kvalifiserte Sony-servicerepresentanter.

Sørg for å gjøre det som trengs for å hindre at TV-stativet velter.

Hvis du ikke gjør det, kan TV-apparatet velte og forårsake skade. Fest TV-apparatet til en vegg, søyle eller lignende for å hindre at det velter.

Installer TV-stativet på et solid og flatt underlag.

Ikke installer TV-stativet slik at det heller i en retning. Hvis du gjør det, kan TV-stativet velte eller TV-apparatet falle ned. Dette kan føre til personskader.

Ikke bruk et TV-stativ som er sprukket.

Ikke bruk TV-stativet hvis det har sprekker.

Glasset kan knuses og TV-apparatet falle, eller TV-stativet kan velte. Dette kan føre til personskader.

Hvis barn klatrer på TV-stativet eller kommer mellom hyllene, er det fare for alvorlig skade eller død dersom glass sprekker, TV-stativet tipper over eller TV-apparatet faller.

Ikke trå på TV-stativet.

Du kan falle eller knuse glass og forårsake skade.

Ikke dekk til ventilasjonshullet på TV-apparatet.

Hvis du dekker ventilasjonshullet (med et klede eller lignende), kan det dannes varme på innsiden som igjen kan føre til brann.

Hvis du flytter stativet med TV-apparatet montert, kan dette skade ryggen din, eller TV-stativet kan tippe over og forårsake alvorlige skader. Alt montert utstyr på innsiden kan falle og knuse glasshyller eller gjøre skade på annet materiale.

FORSIKTIG

Hvis ikke følgende forholdsregler overholdes, er det fare for skade på person eller eiendom.

Ikke installer annet utstyr enn det spesifiserte produktet.

• Dette stativet er kun beregnet for bruk med det angitte produktet. Hvis du installerer annet utstyr enn det som er angitt, kan det falle eller gå i stykker og forårsake personskade.
• Ikke plasser objekter som vaser, potter osv. på TV-stativet.
• Ikke modifiser TV-stativet.
• Ikke plasser noe varmt direkte på TV-stativet. Varme kan føre til misfarging eller deformering av TV-stativet.
• Ikke plasser noe direkte på TV-stativet som kan skade glasset.

Feste TV-apparatet.

Fest TV-apparatet til stativet med de medfølgende sikkerhetsfestene. Hvis TV-apparatet ikke er ordentlig festet, kan det falle, eller stativet kan velte og forårsake skade.

Ikke len deg på glasset eller utsett det for noen form for støt.

Ikke len deg på TV-stativet når du installerer TV-apparatet. Ikke slå på TV-stativet med harde gjenstander, for eksempel en skrutrekker osv. Glasset kan knuses og forårsake skade.

Bære TV-stativet

Forsøk på å flytte stativet alene, eller uten å følge korrekt fremgangsmåte, kan føre til skade. For å unngå dette, må du følge rådene nedenfor.

• Sørg for at to eller flere personer bærer TV-stativet, og da kun etter å ha fjernet TV-apparatet, tilkoblet utstyr og glasshyller.
• Ikke slep TV-stativet. Understellet på TV-stativet kan løsne og skade gulvet. Vær forsiktig så du ikke klemmer hendene eller tærne dine under bunnplaten.
• Ikke grip i glasshyllene når du bærer TV-stativet.

Ikke utsett glasset for harde støt.

Dette stativet er laget av herdet glass, men må likevel behandles med forsiktighet.

Hvis glasset knuses, kan glasskår forårsake skader. Les derfor følgende forholdsregler nøye:

• Ikke slå i glasset eller slipp skarpe gjenstander på det. Unngå harde støt.
• Ikke skrap i eller stikk i glasset med skarpe gjenstander.
• Ikke la harde gjenstander, for eksempel en støvsuger, slå borti kantene på glasset.

Merknad til bærekapasitet

Ikke plasser utstyr som overskrider maksimal vekt for hver hylle, som indikert i illustrasjonen.

Ved for stor vekt kan hyllene brekke.

Til Sony-forhandlere: Les nøye gjennom sikkerhetsreglene som er beskrevet ovenfor, og konsentrer deg om sikkerheten under installering, vedlikehold, kontroll og reparasjon av dette produktet.

Sørg for at to eller flere personer utfører installasjonsarbeidet.

Pass på at to eller flere personer installerer TV-apparatet på TV-stativet. Hvis en person utfører installasjonsarbeidet alene, kan det føre til uhell eller personskade. Hold barn unna under installeringen.

Installer TV-stativet på en sikker måte i henhold til instruksjonene.

Installer TV-apparatet på en sikker måte i henhold til instruksjonene.

Bestem deg for hvor du vil plassere TV-apparatet og legg stativet ned før du begynner installasjonen.

Fordi TV-apparatet er tungt, anbefales det at du finner installasjonsstedet og legger ned stativet før du installerer TV-apparatet.

1

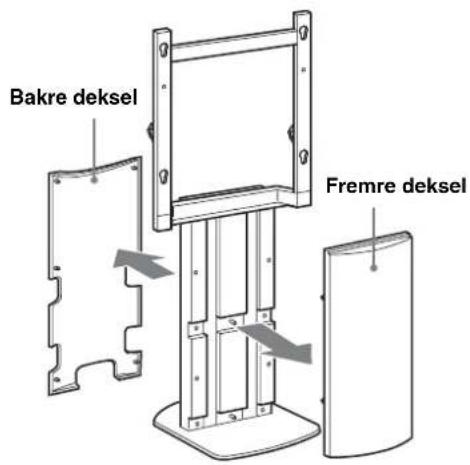

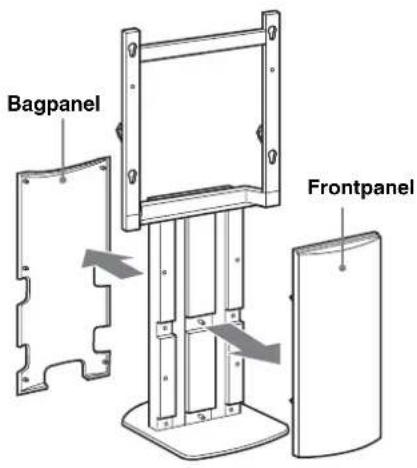

Løsne fremre og bakre deksel fra midtsøylen.

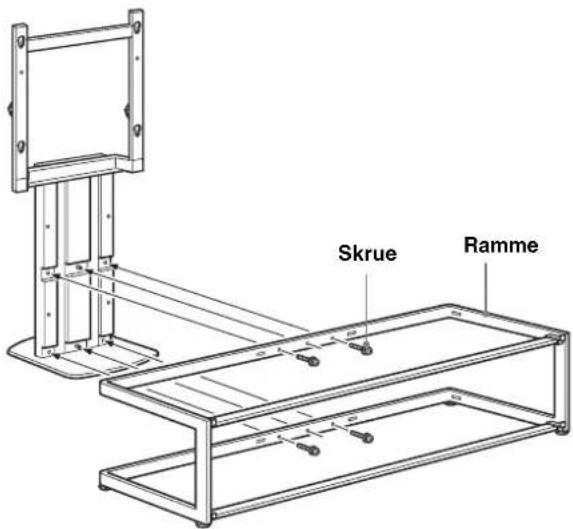

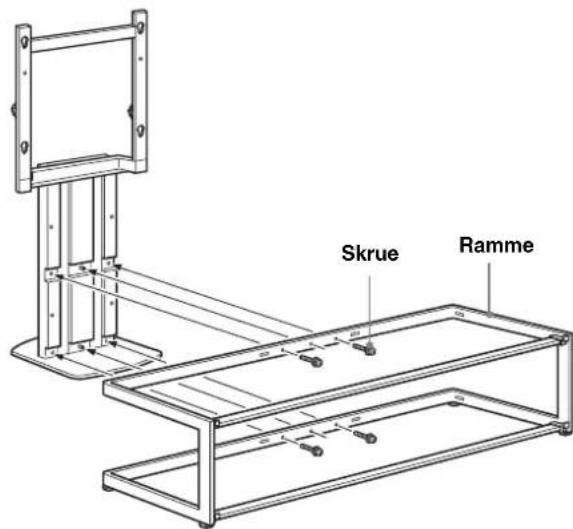

2 Fest midtsoylen til rammen.

Fest midtsøylen til rammen med de fire skruene.

Merknader

• Sørg for at to eller flere personer installerer TV-apparatet på TV-stativet.
• Fest midtsøylen løst til rammen med de fire skruene, og stram deretter alle fire skruer skikkelig. Hvis du bruker en elektrisk skrutrekker, må du sette dreiemomentet til omtrent 1,5 N·m {15 Kgf·cm}.

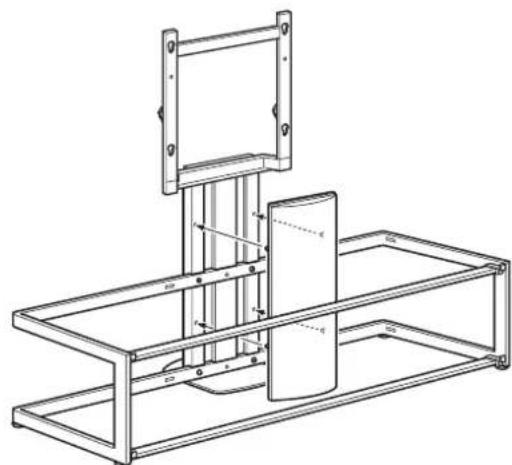

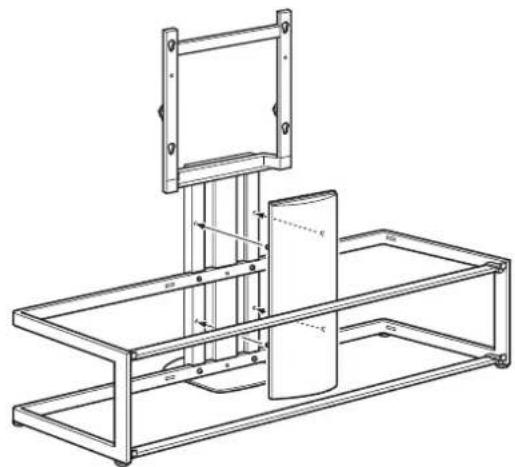

3 Fest det fremre dekselet på søylen, som vist nedenfor.

Merk

Før du fester det fremre søyledekselet, bør du sjekke at de fire skruene er godt skrudd til.

Installer TV-apparatet

1 Klargjøring for installasjon av TV-apparatet.

Ta av bordstativet (hvis det er montert) og skru ut de to skruene fra baksiden av TV-apparatet. For detaljer, se håndboken som ble levert sammen med TV-apparatet.

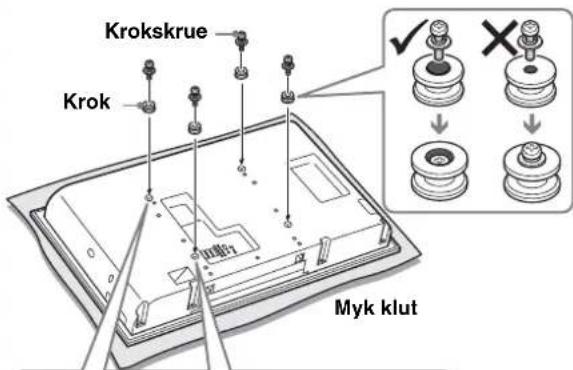

2 Fest de fire krokene på baksiden av TV-apparatet.

Plasser TV-apparatet med skjermen ned på en stabil arbeidsflate dekket med en duk, håndkle e.l. Fest de fire krokene med de fire krokskruene.

Still kroken inn mot sirkelen på baksiden av TV-apparatet.

Merknader

Hvis du bruker en elektrisk skrutrekker, må du sette dreiemomentet til omtrent 2 N·m [20 Kgf·cm]. - Ikke bruk andre skruer enn dem som er inkludert (+PSW5×L16) når du fester krokene.

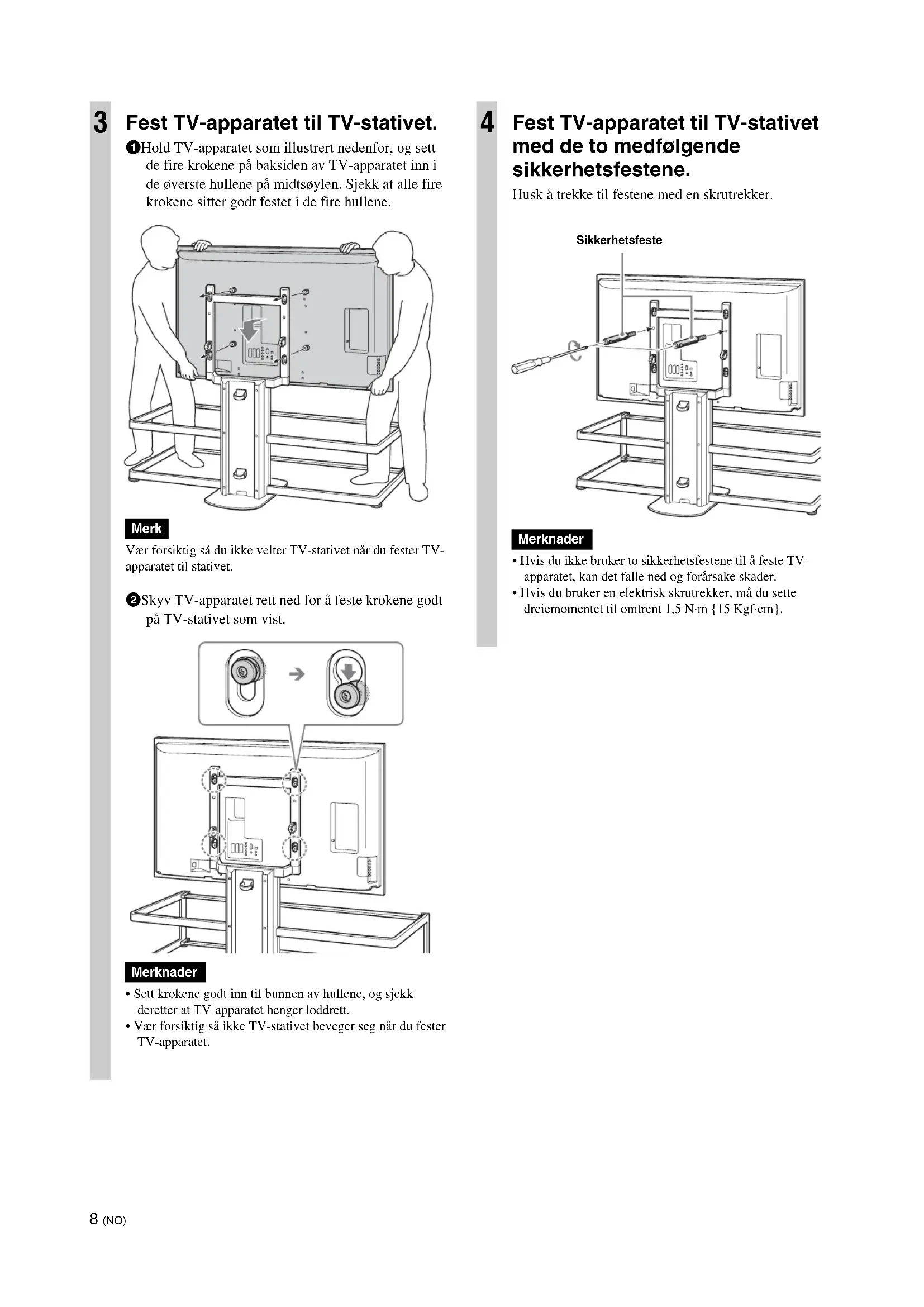

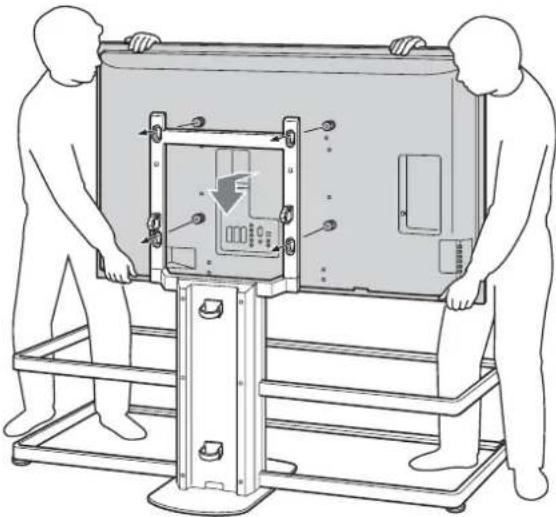

3 Fest TV-apparatet til TV-stativet.

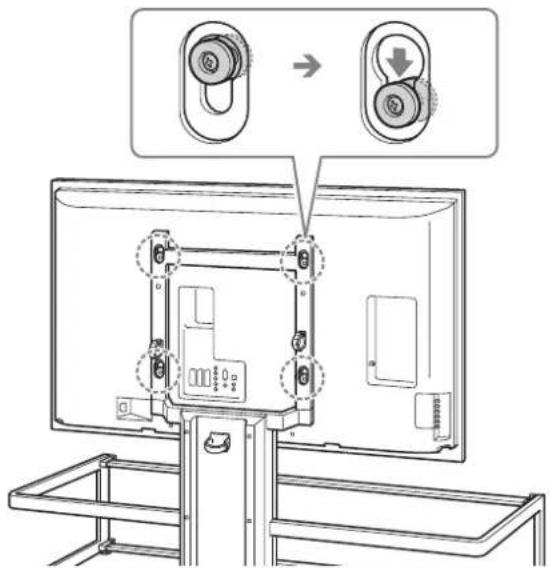

Hold TV-apparatet som illustrert nedenfor, og sett de fire krokene på baksiden av TV-apparatet i de øverste hullene på midtstolpen. Sjekk at alle fire krokene sitter godt festet i de fire hullene.

Merk

Vær forsiktig så du ikke velter TV-stativet når du fester TV-apparatet til stativet. 2 Skyv TV-apparatet rett ned for å feste krokene godt på TV-stativet som vist.

Merknader

• Sett krokene godt inn til bunnen av hullene, og sjekk deretter at TV-apparatet henger loddrett. Vær forsiktig så ikke TV-stativet beveger seg når du fester TV-apparatet.

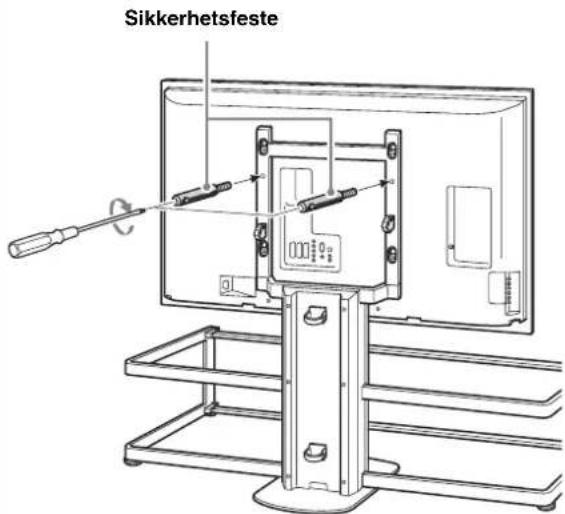

Husk å trekke til festene med en skrutrekker.

Merknader

Hvis du ikke bruker de to sikkerhetsfestene til å feste TV-apparatet, kan det falle ned og forårsake skader. Hvis du bruker en elektrisk skrutrekker, må du sette dreiemomentet til omtrent 1,5 N·m (15 Kgf·cm).

Feste glasshyllene

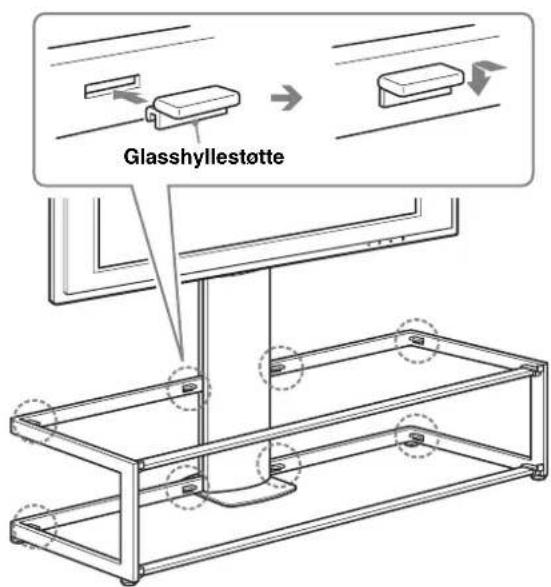

1 Fest de åtte glasshyllestøttene til rammen.

Merk

Sett glasshyllestøttene inn i hullene i rammen, og pass på at de er på samme nivå.

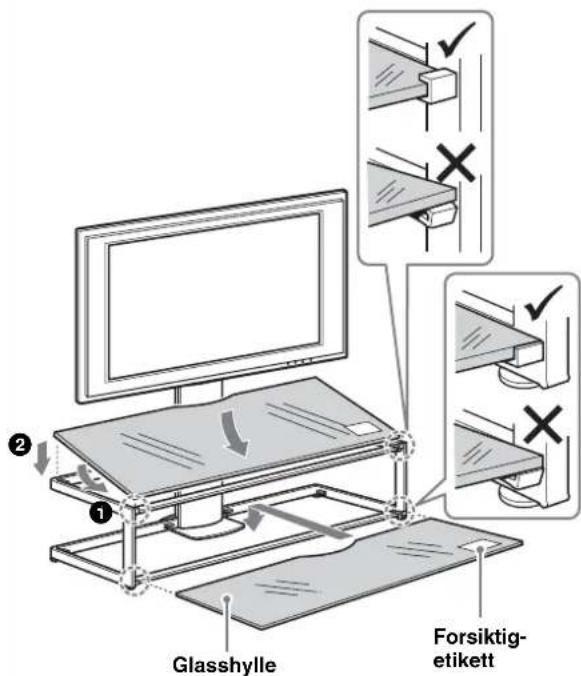

2 Installer den nederste glasshyllen først, og installer deretter den øverste glasshyllen.

Merknader

Vær forsiktig så du ikke klemmer fingrene mellom rammen og glasshyllene når du monterer glasshyllene. - Sett inn glasshyllen etter at du har installert TV-apparatet på TV-stativet. Ellers kan du slå bort i glasset med TV-apparatet under installasjon, noe som kan føre til skade på person eller produkt. - Fest glasshyllen til TV-stativet med "forsiktig"-etiketten foran til høyre, som vist i illustrasjonen.

Koble til kablene

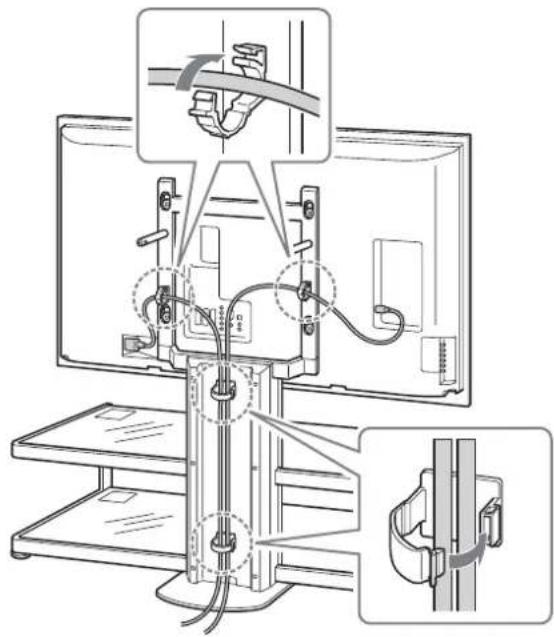

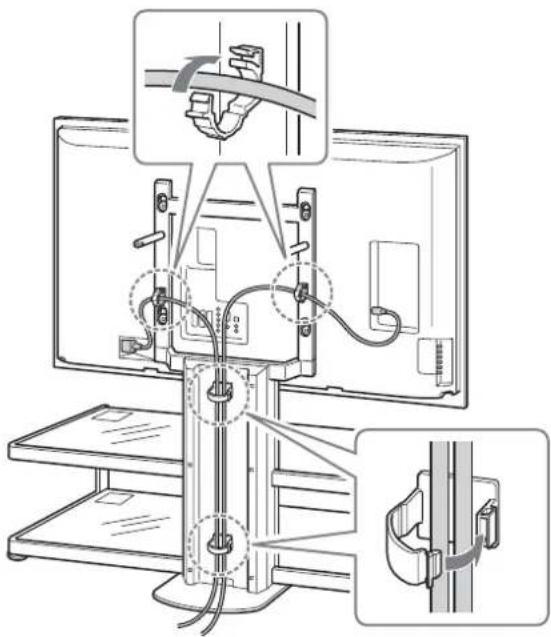

1 Koble nettledningen og andre kabler til TV-apparatet.

Fest kablene og trekk dem gjennom kabelholderne og ned baksiden av midtstolpen.

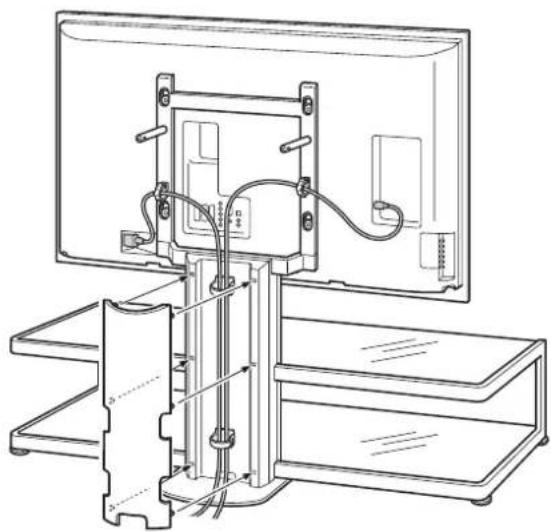

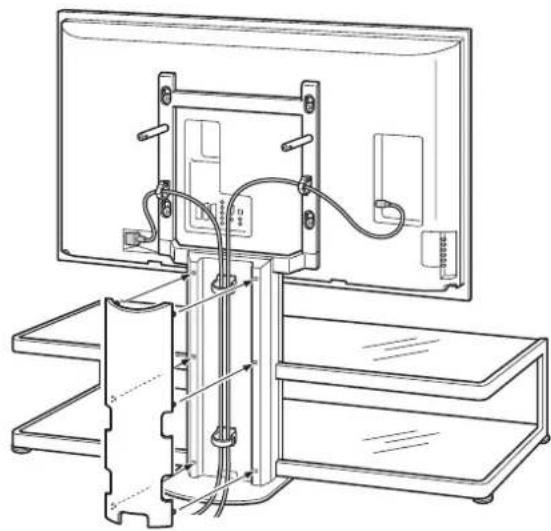

2 Fest det bakre dekselet på stolpen.

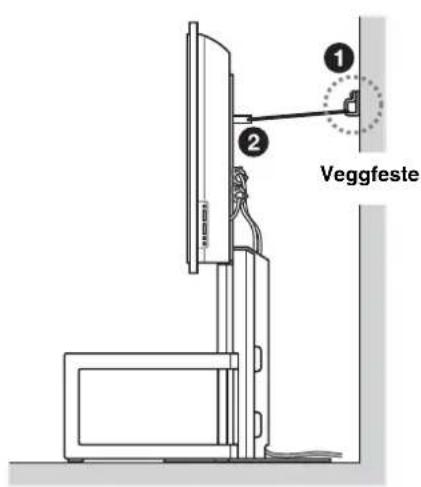

Forholdsregler for å hindre velt

ADVARSEL

Ta forholdsregler for å unngå at TV-stativet velter. Ellers kan TV-apparatet velte og forårsake skade. Fest TV-apparatet til en vegg, søyle eller lignende for å hindre at det velter.

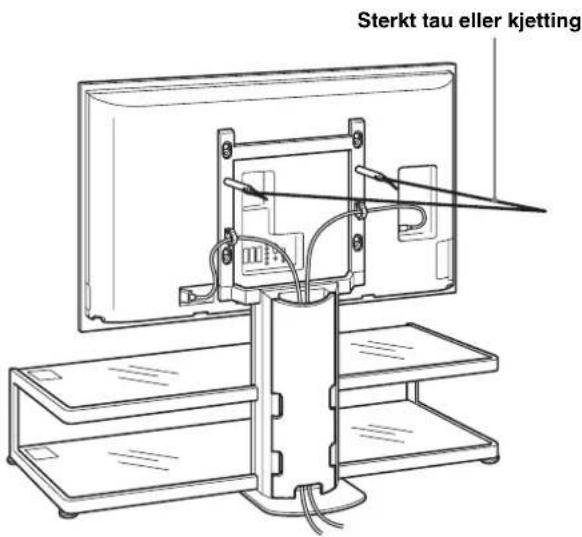

Klargjør på forhånd et sterkt tau eller en kjetting og et veggfeste.

Fest veggfestet til en solid vegg eller søyle. Før tauet eller kjettingen gjennom begge hullene i sikkerhetsfestene, og fest deretter den andre enden av tauet eller kjettingen til veggfestekonsollen.

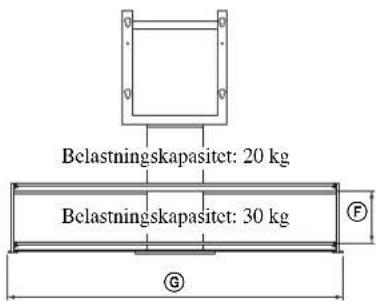

Spesifikasjoner

Merknad til bærekapasitet

Ikke plasser utstyr som overskrider maksimal vekt på glasshyllene, da de kan brekke og forårsake skade.

Dimensjoner: mm	A	1393
	B	1425
	C	616
	D	419
	E	462
	F	220
	G	1451
	H	1045
	I	297
Vekt:		48

kg

Utforming og spesifikasjoner kan endres uten forvarsel.

Denne produktet bør bare installeres av utdannede fagfolk som er anbefalt av Sony.
