SUFL61 - TV 장식장 SONY - 무료 사용 설명서

사용 설명서 SUFL61 SONY

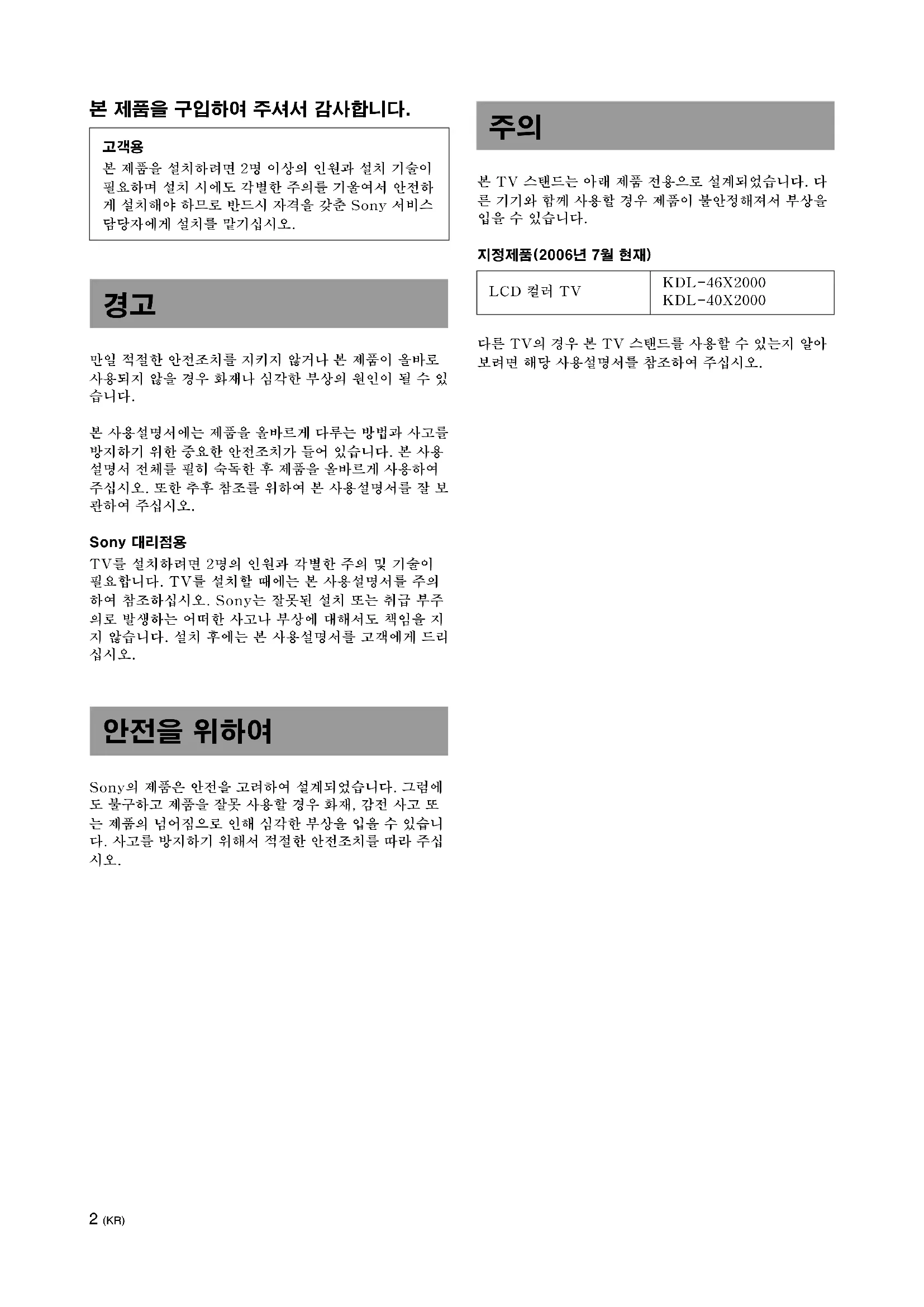

I2 (KR) 본 제품을 구입하여 주셔서 감사합니다. 만일 적절한 안전조치를 지키지 않거나 본 제품이 올바로 사용되지 않을 경우 화재나 심각한 부상의 원인이 될 수 있

본 사용설명서에는 제품을 올바르게 다루는 방법과 사고를 방지하기 위한 중요한 안전조치가 들어 있습니다. 본 사용 설명서 전체를 필히 숙독한 후 제품을 올바르게 사용하여 주십시오. 또한 추후 참조를 위하여 본 사용설명서를 잘 보

Sony 대리점용 TV를 설치하려면 2명의 인원과 각별한 주의 및 기술이 필요합니다. TV를 설치할 때에는 본 사용설명서를 주의 하여 참조하십시오. Sony는 잘못된 설치 또는 취급 부주 의로 발생하는 어떠한 사고나 부상에 대해서도 책임을 지 지 않습니다. 설치 후에는 본 사용설명서를 고객에게 드리

Sony의 제품은 안전을 고려하여 설계되었습니다. 그럼에 도 불구하고 제품을 잘못 사용할 경우 화재, 감전 사고 또 는 제품의 넘어짐으로 인해 심각한 부상을 입을 수 있습니 다. 사고를 방지하기 위해서 적절한 안전조치를 따라 주십

본 TV 스탠드는 아래 제품 전용으로 설계되었습니다. 다 른 기기와 함께 사용할 경우 제품이 불안정해져서 부상을

지정제품(2006년 7월 현재) 다른 TV의 경우 본 TV 스탠드를 사용할 수 있는지 알아 보려면 해당 사용설명서를 참조하여 주십시오.

본 제품을 설치하려면 2명 이상의 인원과 설치 기술이 필요하며 설치 시에도 각별한 주의를 기울여서 안전하 게 설치해야 하므로 반드시 자격을 갖춘 Sony 서비스 담당자에게 설치를 맡기십시오.

LCD 컬러 TV KDL-46X2000 KDL-40X20003 (KR) 본 제품은 자격을 갖춘 Sony 서비스 담당자 에게만 설치를 맡기십시오. TV 및 TV 스탠드는 매우 무겁기 때문에 비자격자가 설치 할 경우 심각한 부상을 입을 수 있습니다. TV 스탠드가 넘어지지 않도록 안전장치를

그렇지 않으면 TV가 넘어져서 부상을 입을 수 있습니다. TV가 넘어지지 않도록 하려면 TV를 벽, 기둥 등에 고정

TV 스탠드는 단단하고 평평한 바닥에 설치

한 쪽으로 기울어진 곳에 TV 스탠드를 설치하지 마십시오. 이런 곳에 설치하는 경우 TV 스탠드가 넘어지거나 TV가 떨어질 수 있습니다. 이로 인해 부상을 입을 수 있습니다. 매트나 카페트와 같이 푹신한 곳에 TV 스탠드를 설치하는 경우에는 설치할 곳에 미리 보드를 깔아 주십시오. 균열이 있는 TV 스탠드는 사용하지 마십시오. TV 스탠드에 TV가 설치되어 있는 경우 TV 에 기대거나 매달리지 마십시오. TV 스탠드가 넘어지거나 TV가 떨어져 사 망이나 심각한 부상을 입을 수 있습니다. 어린이가 TV 스탠드에 올라가거나 선반 사 이를 기어 다니지 못하게 하십시오. 어린이가 TV 스탠드에 올라가거나 선반 사이를 기어 다니다가 유리가 깨지거나, TV 스탠드가 넘어지거나, TV가 떨어져 서 심각한 부상을 입거나 사망할 수 있습

TV 스탠드 위에 올라서지 마십시오. 추락하거나 유리가 깨지면 심각한 부상 을 입을 수 있습니다. TV의 환기구를 막지 마십시오. 헝겊 등으로 환기구를 막으면 내부에 열 이 축적되어 화재가 일어날 수 있습니다. 전원선이나 연결 케이블이 눌리지 않도록 하

• TV 스탠드 위에 TV를 설치할 때 전원선이나 연결 케 이블이 눌리지 않도록 하십시오. 전원선이나 연결 케이 블이 손상되어 화재나 감전 사고가 일어날 수 있습니다.

• TV 스탠드를 운반할 때에는 전 원선이나 연결 케이블을 밟지 마 십시오. 전원선이나 연결 케이블 이 손상되어 화재나 감전 사고가 일어날 수 있습니다. 전원선이나 연결 케이블에 발부리가 걸리지

발을 헛디디게 되거나 TV 스탠드 가 넘어져서 부상을 입을 수 있습

TV가 설치된 상태에서 TV 스탠드를 옮기거 나, 연결된 기기를 내부에 넣은 채로 TV 스 탠드를 옮기지 마십시오. TV가 설치된 상태에서 TV 스탠드 를 옮기는 경우 척추에 무리가 가거 나, TV 스탠드가 넘어져서 부상을 당할 수 있습니다. 또는 내부에 들어 있던 연결된 기기가 떨어져서 선반 유리가 깨지거나 기타 재산상 손실을

만일 다음의 안전조치를 지키지 않을 경우 화재, 감전 사고 또는 제품의 넘어짐으로 인해 심각한 부상 또는 사망에 이르는 사고가 발생할 수 있습니다. TV 스탠드에 균열이 있는 경우에는 사

유리가 깨지고 TV가 떨어지거나 TV 스탠드가 넘어질 수 있습니다. 이로 인 해 부상을 입을 수 있습니다. 균열이 있는 TV 스탠드

한국어4 (KR) 지정된 제품 이외의 기기를 설치하지 마십시오.

• 본 TV 스탠드는 지정된 제품용으로 제작되었습니다. 만일 지정된 제품 이외의 기기를 설치할 경우 제품이 떨 어지거나 깨져서 부상을 입을 수 있습니다.

• 꽃병, 화분 등과 같은 물건을 TV 스탠드에 올려 놓지

• TV 스탠드에 뜨거운 물건을 직접적으로 올려 놓지 마 십시오. 열기 때문에 TV 스탠드가 변색되거나 변형이 일어날 수 있습니다.

• 유리가 깨질 수 있으므로 TV 스탠드에 물건을 직접적 으로 올려 놓지 마십시오. TV를 안전하게 고정하십시오. 제공된 고정 연결장치를 사용하여 TV를 TV 스탠드에 단 단히 고정하십시오. TV를 안전하게 설치하지 않으면 TV 스탠드가 넘어져서 부상을 입을 수 있습니다. 유리에 압력을 가하거나 어떠한 충격도 주지

TV를 설치할 때 TV 스탠드를 손으로 누르지 마십시오. 스크류드라이버 등과 같은 단단한 물체로 TV 스탠드에 타격을 주지 마십시오. 유리가 깨져서 부상을 입을 수 있

TV 스탠드를 운반할 때 TV 스탠드를 혼자서 운반하거나 적절한 절차를 따르지 않 고 운반할 경우 부상을 입을 수 있습니다. 사고를 예방하려 면 아래의 조언을 따라 주십시오.

• TV, 연결된 기기 및 유리 선반을 분리해서 내려 놓은 후 2명 이상이 TV 스탠드를 옮기도록 하십시오.

• TV 스탠드를 끌지 마십시오. TV 스탠드의 바닥면이 떨어져 나가 바닥이 긁힐 수 있습니다.

• 바닥판에 손이나 발이 끼지 않도록 주의하여 주십시오.

• TV 스탠드를 옮길 때 유리 선반을 붙잡지 마십시오. 유리에 무리한 충격을 주지 마십시오. 본 TV 스탠드는 강화유리로 만들어졌지만 그래도 조심해야

유리가 깨어지면 유리 파편으 로 인해 부상을 입을 수 있으므 로 다음의 안전조치를 반드시

• 유리에 타격을 주거나 끝이 뾰족한 물체를 유리 위에 떨 어뜨리지 마십시오. 과다한 충격을 피해 주십시오.

• 뾰족한 물체로 유리를 긁거 나 찌르지 마십시오.

• 진공 청소기와 같은 단단한 물체로 유리의 모서리에 타격을 가하지 마십시오.

그림에 표시된 것과 같이 각 선반에 대한 최대 중량을 초 과하는 기기를 올려놓지 마십

• 조립할 때 바닥이 손상되는 것을 방지하기 위해 바닥에 포장재를 깔아 주십시오.

• TV 스탠드를 단단하고 평평한 바닥에 설치해 주십시오. 한 쪽으로 각 진 곳이나 기울어진 곳에는 TV 스탠드를 설치하지 마십시오. 이를 방지하려면 다음 안전조치를

– 매트나 카페트와 같은 표면이 푹신한 곳에 TV 스탠 드를 설치하는 경우에는 설치할 곳에 미리 보드를 깔

– 직사광선이 비치는 곳이나 히터 근처에는 TV 스탠 드를 설치하지 마십시오. – 고온다습한 곳이나 실외에는 TV 스탠드를 설치하지

TV 스탠드의 청결을 유지하기 위해 가끔 TV 스탠드를 부 드럽고 마른 천으로 닦아 주십시오. 찌든 때는 물로 희석시 킨 식기세척제를 천에 묻혀서 제거할 수 있습니다. 제거한 후에는 반드시 그 부분을 부드럽고 마른 천으로 닦아 주십 시오. 시너 혹은 벤젠과 같은 화학 물질 등은 TV 스탠드의 표면을 손상시킬 수 있으므로 사용하지 마십시오.

만일 다음의 안전조치를 지키지 않을 경우 부상 또는 자산 손실을 입을 수 있습니다. 20 kgSU-FL61: 48 kg30 kg5 (KR) 제품을 설치할 때에는 반드시 2명 이상이 함 께 작업하여 주십시오. TV를 TV 스탠드에 설치할 때에는 반드시 2명 이상이 함 께 작업하여 주십시오. 1명이 혼자 설치 작업을 하는 경우 사고나 부상을 입을 수 있습니다. 설치 중에는 어린이가 접 근하지 못하게 하십시오. 다음 지침에 따라 TV 스탠드를 안전하게 조

나사를 단단히 조이지 않거나 나사가 빠 질 경우 TV 스탠드가 넘어져서 제품이 손상되거나 부상을 입을 수 있습니다. 설치 중에 손이나 손가락을 다치지 않도록

TV 스탠드를 조립하고 TV를 설치할 때 손가락이나 손이 끼이지 않도록 주의하십시오. 다음 지침에 따라 TV를 안전하게 설치하십

나사를 단단히 조이십시오. TV를 안전하게 설치하지 않으 면 TV가 떨어져서 부상을 입을 수 있습니다. 조립에 앞서 위에 나와 있는 나사들을 고정시킬 십자 드라 이버를 준비하십시오. Sony 대리점용 앞서 설명한 안전조치를 숙독해 주시고, 본 제품을 설치, 유지보수, 점검 및 수리 할 때에는 안전에 각별한 주의를 기울여

26 (KR) TV 스탠드 조립하기 기기 사이 또는 아래에서 전원선이 눌리는 경우 단락이나 감전 사고가 일어날 수 있습니다. 전원선이나 연결 케이 블에 발부리가 걸리면 TV 스탠드가 넘어져서 부상을 입

TV를 설치하기 전에 설치할 위치를 정하고 TV 스탠드를

TV가 무거우므로 설치하기 전에 설치할 위치를 정하고 TV 스탠드를 내려 놓으십시오.

중간 기둥에서 앞면 및 뒷면 기둥 지지

뒷면 기둥 지지 패널앞면 기둥 지지 패널

중간 기둥을 프레임에 부착합니다. 4개의 나사로 중간 기둥을 프레임에 고정합니다.

• 2명 이상이 함께 TV 스탠드를 조립하여 주십시오.• 먼저 나사 4개로 중간 기둥을 프레임에 느슨하게 부착한 다음, 모든 나사를 꽉 죄십시오.• 전기 드라이버를 사용할 때에는 토크를 약 1.5 N·m{15 Kgf·cm}으로 설정하십시오.

아래 그림과 같이 앞면 기둥 지지 패널

앞면 기둥 지지 패널을 부착하기 전에 나사 4개를 꽉 죄었는지 확인하십시오.

TV의 설치를 준비합니다. 탁상용 스탠드를 분리하고(부착된 경우) TV 뒤면에 서 나사 2개를 제거합니다. 자세한 내용은 TV와 함 께 제공된 설명서를 참조하여 주십시오.

TV 뒷면에 고리 4개를 부착합니다. 천을 덮은 안정적인 작업대 위에 TV 화면을 아래로

고리 나사 4개로 고리 4개를 부착합니다.

• 전기 드라이버를 사용할 때에는 토크를 약 2 N·m {20 Kgf·cm}으로 설정하십시오.• 고리를 부착할 때에는 제공된 나사(+PSW5 × L16) 이외의 것은 사용하지 마십시오.부드러운 천TV 뒷면의 원에 고리를 맞춥니다.고리 나사

TV 스탠드에 TV를 부착합니다. 1 아래 그림과 같이 TV를 잡고 TV 뒷면의 고리 4 개를 중간 기둥의 구멍 중 윗부분에 끼워 넣습니 다. 4개의 모든 고리가 4개의 구멍에 단단히 고정 되었는지 확인하십시오. TV를 TV 스탠드에 장착할 때 TV 스탠드가 넘어지지 않도록 주의하십시오. 2 TV를 일직선으로 아래쪽으로 밀어 그림과 같이 고리가 TV 스탠드에 단단히 고정되도록 합니다.

• 고리가 구멍 아래쪽에 단단히 고정되도록 한 다음, TV가 수평으로 걸려 있는지 확인하십시오.• TV를 장착하는 도중에 TV 스탠드를 옮기지 마십시오.

TV와 TV 스탠드를 2개의 고정 연결장

스크루드라이버를 사용하여 연결장치를 단단히 조이

• 고정 연결장치 2개를 사용하지 않고 TV를 고정하면 TV가 떨어지거나 부상을 입을 수 있습니다.• 전기 드라이버를 사용할 때에는 토크를 약 1.5 N·m{15 Kgf·cm}으로 설정하십시오.고정 연결장치

유리 선반 지지대가 평행한지 확인하면서 유리 선반 지지대를 프레임의 구멍에 끼우십시오.유리 선반 지지대 주의점9 (KR)

먼저 아래쪽 유리 선반을 설치한 다음, 위쪽 유리 선반을 설치합니다.

• 유리 선반을 설치할 때 프레임과 유리 선반 사이에 손가락이 끼이지 않도록 주의하십시오.• TV를 TV 스탠드에 설치한 후 유리 선반을 넣으십시오. 그렇지 않으면 설치 도중에 TV가 유리를 쳐서 제품이 손상되거나 부상을 당할 수 있습니다.• 그림과 같이 "주의사항" 라벨이 붙어 있는 면을 앞쪽으로 해서 유리 선반을 TV 스탠드에 설치하십시오.유리 선반주의사항 라벨

TV에 전원선과 기타 연결 케이블을 연

케이블을 연결하고 케이블 홀더에 케이블을 넣은 다음, 중간 기둥의 뒷면 아래쪽으로 케이블을 빼십

뒷면 기둥 지지 패널을 부착합니다.10 (KR) 디자인 및 제품 사양은 예고 없이 변경될 수 있습니다.

TV가 넘어져서 다칠 수 있으므로 TV 스탠드가 넘어 지는 것을 방지하는 안전조치를 취하십시오. TV를 벽, 기둥 등에 고정하십시오. 시판되는 질긴 끈 또는 체인과 벽고정 브라켓을 미리

1 벽고정 브라켓을 단단한 벽이나 기둥에 고정합니

2 고정 연결장치의 양쪽 구멍으로 끈이나 체인을 통과시킨 다음, 끈이나 체인의 다른 쪽 끝을 벽고 정 브라켓에 단단히 묶습니다.

깨지거나 부상을 당할 수 있으므로 유리 선반의 최대 중량을 초과하는 기기는 올려 놓지 마십시오. 외형치수: mm

하중 적재량: 30 kg 하중 적재량: 20 kg 적재량에 관한 주의(AR) ١٠ يدﺎﻔﺘﻟ ﺔﻣﻼﺴﻟا نﺎﻤﺿ ﻞﺋﺎﺳو نﻮﻳﺰﻔﻠﺘﻟا ﻞﻣﺎﺣ بﻼﻘﻧا
