SUFL61 - Meble TV SONY - Bezpłatna instrukcja obsługi

Typ produktu	Mebel telewizyjny z półkami szklanymi
Marka	Sony
Model	SUFL61
Wymiary całkowite (S x W x G)	1425 x 1451 x 616 mm (56 1/8 x 57 1/4 x 24 3/8 cala)
Masa netto	48 kg (105 funtów 14 uncji)
Maksymalne obciążenie na półkę	48 kg (rozłożone na całość)
Materiały	Stal (konstrukcja i słup), szkło hartowane (półki)
Kompatybilne telewizory	Sony KDL-52X2000, KDL-46X2000, KDL-40X2000 (LCD 40-52 cale)
Typ montażu	Na podstawie, z zalecanym mocowaniem ściennym zapobiegającym przewróceniu
Liczba półek	2 szklane półki
Niezbędne narzędzia do montażu	Wkrętak krzyżakowy (zalecany moment 1,5 N·m)
Liczba osób do montażu	Minimum 2 osoby
Mocowanie telewizora	Haki i zaczepy montażowe (w zestawie)
Instrukcje bezpieczeństwa	Nie przekraczać obciążenia, używać na płaskiej powierzchni, przymocować do ściany, aby uniknąć przewrócenia
Konserwacja i czyszczenie	Miękka sucha ściereczka, w razie potrzeby łagodny detergent; unikać rozpuszczalników
Instrukcja obsługi	Dostępna do bezpłatnego pobrania na notice-facile.com

Często zadawane pytania - SUFL61 SONY

Jakie telewizory są kompatybilne z podstawą Sony SUFL61?

Podstawa jest przeznaczona dla telewizorów Sony LCD z serii KDL-52X2000, KDL-46X2000 i KDL-40X2000. W przypadku innych modeli zapoznaj się z instrukcją.

Jaka jest maksymalna nośność półek?

Maksymalne całkowite obciążenie wynosi 48 kg (105 funtów 14 uncji) rozłożone na obie półki. Nie umieszczaj sprzętu przekraczającego ten limit, aby uniknąć pęknięcia szkła.

Czy należy przymocować podstawę do ściany?

Tak, zdecydowanie zaleca się użycie wytrzymałej liny lub łańcucha z mocowaniem ściennym, aby zapobiec przewróceniu, zwłaszcza w przypadku ciężkiego telewizora.

Ile osób jest potrzebnych do montażu?

Montaż powinien być wykonany przez co najmniej dwie osoby ze względu na wagę i rozmiar mebla oraz telewizora.

Jak czyścić szklane półki?

Użyj miękkiej suchej ściereczki. W przypadku uporczywych plam użyj ściereczki lekko nasączonej rozcieńczonym detergentem. Nie używaj rozpuszczalników, takich jak rozcieńczalnik czy benzyna.

Jakie narzędzia są dostarczane z podstawą?

Zestaw zawiera śruby, haki, wsporniki półek i zaczepy montażowe. Wymagany jest wkrętak krzyżakowy (nie jest dołączony).

Czy mogę używać podstawy z telewizorem innej marki?

Podstawa jest testowana tylko dla wymienionych telewizorów Sony. Używanie z innymi urządzeniami może prowadzić do niestabilności i ryzyka obrażeń.

Czy mebel jest dostarczany w stanie zmontowanym?

Nie, mebel jest dostarczany w zestawie i wymaga montażu zgodnie z instrukcją dołączoną do zestawu.

Co zrobić, jeśli szklana półka pęknie?

Szkło hartowane może pęknąć na małe kawałki. Wymień ją tylko na oryginalną część Sony. Unikaj chodzenia po odłamkach.

Jak zamocować telewizor na podstawie?

Zamocuj haki z tyłu telewizora, włóż je w otwory w słupie centralnym, a następnie zablokuj zaczepami montażowymi. Dokręć śruby momentem 1,5 N·m.

INSTRUKCJA OBSŁUGI SUFL61 SONY

Instrukcje ES Instrukcje PL

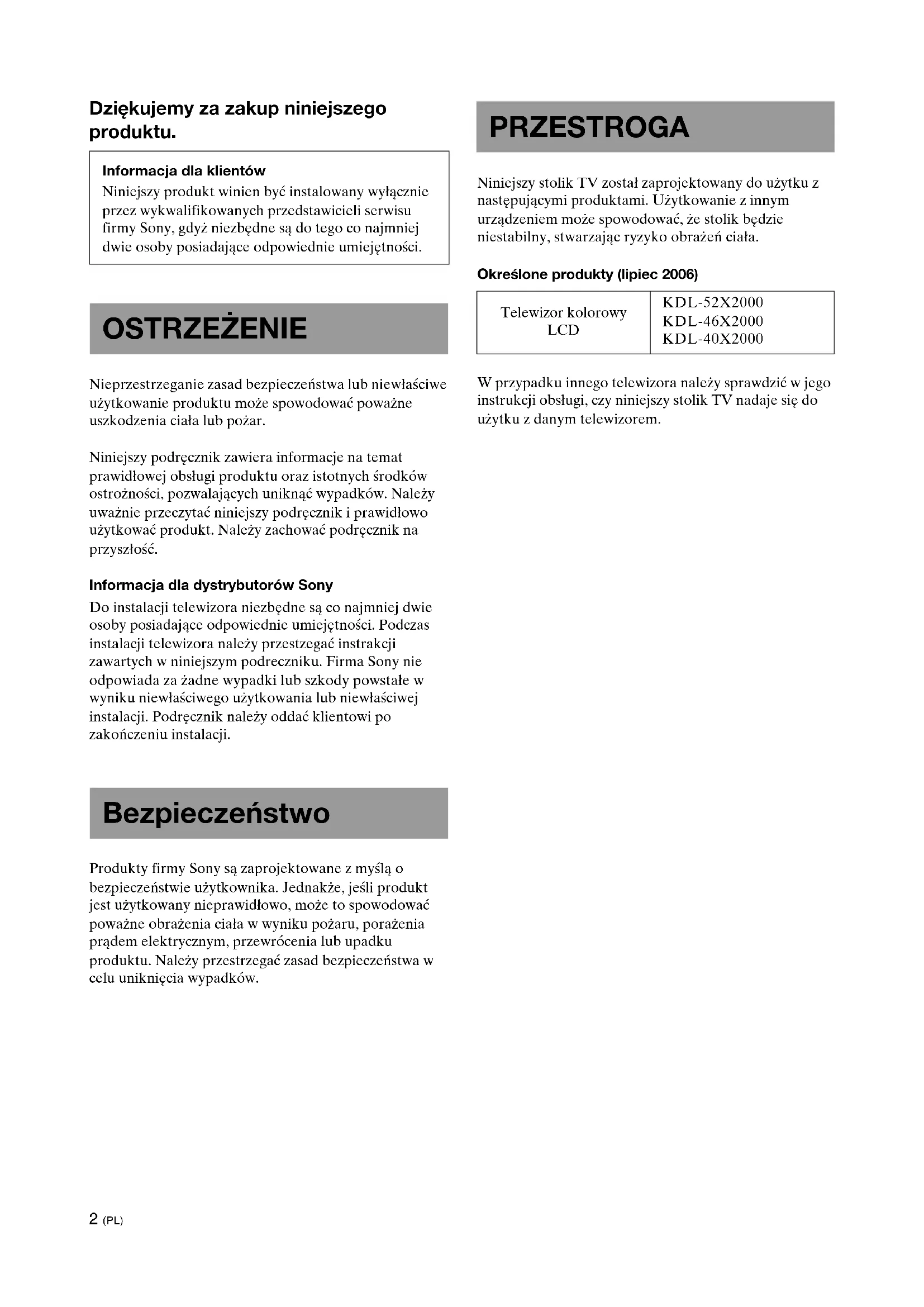

Dziękujemy za zakup niniejszego produktu.

Informacja dla klientów

Niniejszy produkt winien być instalowany wyłącznie przez wykwalifikowanych przedstawicieli serwisu firmy Sony, gdyż potrzebne są do tego co najmniej dwie osoby posiadające odpowiednie umiejętności.

OSTRZEŻENIE

Nieprzestrzeganie zasad bezpieczeństwa lub niewłaściwe użytkowanie produktu może spowodować poważne uszkodzenia ciała lub pożar.

Niniejszy podręcznik zawiera informacje na temat prawidłowej obsługi produktu oraz istotnych środków ostrożności, pozwalających uniknąć wypadków. Należy uważnie przeczytać niniejszy podręcznik i prawidłowo użytkować produkt. Należy zachować podręcznik na przyszłość.

Informacja dla dystrybutorów Sony

Do instalacji telewizora niezbędne są co najmniej dwie osoby posiadające odpowiednie umiejętności. Podczas instalacji telewizora należy przestrzegać instrukcji zawartych w niniejszym podręczniku. Firma Sony nie odpowiada za żadne wypadki lub szkody powstałe w wyniku niewłaściwego użytkowania lub niewłaściwej instalacji. Podręcznik należy oddać klientowi po zakończeniu instalacji.

Bezpieczeństwo

Produkty Sony są zaprojektowane z myślą o bezpieczeństwie użytkownika. Jednakże, jeśli produkt jest użytkowany nieprawidłowo, może spowodować poważne obrażenia ciała w wyniku pożaru, porażenia prądem elektrycznym, przewrócenia lub upadku produktu. Należy przestrzegać zasad bezpieczeństwa w celu uniknięcia wypadków.

PRZESTROGA

Niniejszy stolik TV został zaprojektowany do użytku z następującymi produktami. Użytkowanie z innym urządzeniem może spowodować, że stolik będzie niestabilny, stwarzając ryzyko obrażeń ciała.

Określone produkty (lipiec 2006)

Telewizor kolorowy LCD

KDL-52X2000

KDL-46X2000

KDL-40X2000

W przypadku innego telewizora należy sprawdzić w jego instrukcji obsługi, czy niniejszy stolik TV nadaje się do użytku z danym telewizorem.

OSTRZEŻENIE

Nieprzestrzeganie poniższych środków ostrożności może prowadzić do poważnych uszkodzeń lub śmierci w wyniku pożaru, porażenia prądem elektrycznym, przygniecenia lub upadku produktu.

Niniejszy produkt winien być instalowany wyłącznie przez wykwalifikowanych pracowników serwisu firmy Sony.

Instalacja dokonana przez osoby niewykwalifikowane grozi poważnymi uszkodzeniami ciała, gdyż telewizor i stolik TV są bardzo ciężkie.

Stolik TV należy zabezpieczyć przed przewróceniem.

W przeciwnym razie telewizor może upaść i spowodować obrażenia ciała. Telewizor należy zamocować do ściany, słupa itp., w celu zabezpieczenia przed przewróceniem.

Stolik TV należy umieścić na płaskiej, stabilnej podłodze.

Stolik TV należy ustawić prosto w pozycji poziomej. Pochylenie ustawienia stolika TV grozi jego przewróceniem lub upadkiem telewizora. Może to spowodować obrażenia ciała.

Umieszczając stolik TV na miękkiej powierzchni, jak np. mata czy dywan, należy podłożyć pod niego twardą płytę.

Nie należy używać uszkodzonego stolika TV.

Nie należy korzystać ze stolika TV z widocznymi pęknięciami.

Grozi to pęknięciem szklanych elementów i upadkiem telewizora lub przewróceniem stolika TV. Może to spowodować obrażenia ciała.

Uszkodzony stolik TV

Nie należy opierać się ani zwieszać się z telewizora zainstalowanego na stoliku TV.

Grozi to przewróceniem stolika TV lub upadkiem telewizora i w konsekwencji poważnymi uszkodzeniami, a nawet śmiercią.

Nie należy pozwalać dzieciom wspinać się na stolik TV ani pełzać między półkami.

Jeśli dziecko wspina się na stolik TV lub między półki, może dojść do poważnych obrażeń lub śmierci, spowodowanych pęknięciem szkła, przewróceniem stolika TV lub upadkiem telewizora.

Nie należy wchodzić na stolik TV.

Można spaść lub stłuc szybę i doznać obrażeń ciała.

Nie należy zakrywać otworu wentylacyjnego telewizora.

W przypadku zakrycia otworu wentylacyjnego (np. obrusem) zbyt duża temperatura wewnątrz urządzenia może spowodować pożar.

Należy uważać, by nie przytrzasnąć przewodu zasilającego lub przewodu łączącego.

• Należy uważać, by nie przytrzasnąć przewodu zasilającego lub przewodu łączącego podczas instalacji telewizora na stoliku TV. Uszkodzenie przewodu zasilającego lub przewodu łączącego grozi pożarem lub porażeniem prądem elektrycznym. Należy uważać, aby nie

nadepnąć na przewód łączący

podczas przenoszenia stolika

TV. Grozi to uszkodzeniem

przewodu zasilającego lub

przewodu łączącego, a w

rezultacie pożarem lub porażeniem prądem elektrycznym.

Należy uważać, aby nie potknąć się o przewód zasilający lub przewód łączący.

Można się przewrócić lub przewrócić stolik TV i doznać obrażeń.

Nie należy przenosić stolika TV z zamocowanym telewizorem lub podłączonym sprzętem.

Przenoszenie stolika TV z

zamocowanym telewizorem może uszkodzić kręgosłup, a stolik TV może się przewrócić, powodując poważne obrażenia. Ponadto, cały podłączony sprzęt może spaść,

rozbijając szklane półki lub powodując inne szkody.

PRZESTROGA

Nieprzestrzeganie poniższych zasad bezpieczeństwa może spowodować obrażenia ciała lub szkody materialne.

Nie należy mocować na stoliku TV innych urządzeń niż określone w specyfikacji.

• Niniejszy stolik TV został zaprojektowany do użytku wyłącznie z powyższym produktem. W przypadku montażu urządzeń innych niż określonych w specyfikacji, może to spowodować upadek lub uszkodzenia oraz obrażenia ciała.
• Na stoliku TV nie wolno umieszczać takich przedmiotów, jak wazony itp.
• Nie wolno dokonywać żadnych modyfikacji w stoliku TV.
• Nie wolno umieszczać gorących przedmiotów bezpośrednio na stoliku TV. Wysoka temperatura może spowodować odbarwienia i deformację stolika TV.
• Nie wolno umieszczać bezpośrednio na stoliku TV przedmiotów, które mogą uszkodzić szkło.

Należy odpowiednio zamocować telewizor.

Należy zamocować telewizor na stoliku TV za pomocą dołączonych elementów kotwiących. Nieodpowiednie zamocowanie telewizora grozi jego upadkiem, przewróceniem stolika TV i w konsekwencji obrażeniami ciała.

Nie należy obciążać szklanej powierzchni ani narażać jej na uderzenia.

Nie należy opierać się na stoliku TV podczas instalacji telewizora. Nie należy uderzać w stolik TV twardymi przedmiotami, jak np. śrubokręt itp. Grozi to stłuczeniem szklanych elementów i obrażeniami ciała.

Przenoszenie stolika TV

Samodzielne przenoszenie stolika TV lub nieprzestrzeganie odpowiednich procedur grozi obrażeniami ciała. Aby tego uniknąć, należy stosować się do poniższych wskazówek.

Stolik TV powinny przenosić co najmniej dwie osoby wyłącznie po uprzednim zdjęciu telewizora, dołączonego sprzętu i szklanych półek. - Nie wolno przesuwać stolika TV po podłożu. Elementy bazowe stolika TV mogą się zsunąć i uszkodzić podłoże. - Należy uważać, aby nie przycisnąć dłoni lub stóp do dolnej płyty. - Podczas przenoszenia stolika TV nie należy chwytać za szklane półki.

Należy chronić szklane elementy przed nadmiernymi wstrząsami.

Stolik TV wykonany został z hartowanego szkła, ale mimo to należy zachować ostrożność. W przypadku stłuczenia szkła jego odłamki mogą spowodować uszkodzenia ciała, zatem należy stosować poniższe środki ostrożności.

• Nie należy uderzać w elementy szklane ani upuszczać na nie zaostrzonych przedmiotów. Unikać nadmiernych wstrząsów.
• Nie należy zarysowywać elementów szklanych ani stukać w nie zaostrzonymi przedmiotami.
• Nie należy uderzać w brzegi szklanych elementów twardymi przedmiotami, jak np. odkurzacz.

Uwagi dotyczące nośności

Nie wolno umieszczać żadnego sprzętu o wadze przekraczającej maksymalną nośność dla każdej półki, jak podano na rysunku.

W przeciwnym wypadku półki mogą pęknąć.

SU-FL61:48kg

Uwagi dotyczące instalacji

• Podczas montażu, w celu uniknięcia uszkodzenia podłoża, należy wyłożyć je materiałami, w jakie był owinięty produkt.
• Stolik TV należy umieścić na płaskiej, stabilnej podłodze. Nie należy ustawiać stolika TV pod kątem lub w pozycji pochylonej. Aby uniknąć obrażeń, należy stosować odpowiednie środki ostrożności.
• Umieszczając stolik TV na miękkiej powierzchni, jak np. mata lub dywan, należy podłożyć pod niego twardą płytę.
• Nie należy instalować stolika TV w miejscu narażonym na bezpośrednie działanie promieni słonecznych lub w pobliżu grzejnika.
• Nie należy instalować stolika TV w miejscu wilgotnym, o wysokiej temperaturze lub na otwartym powietrzu.

Uwagi dotyczące eksploatacji

Aby utrzymać stolik TV w czystości, należy przecierać go okazjonalnie suchą, miękką ściereczką. Poważniejsze zabrudzenia należy usuwać przy pomocy ściereczki zwilżonej roztworem detergentu. Następnie wytrzeć suchą, miękką ściereczką. Nie należy stosować środków chemicznych, takich jak rozcieńczalnik lub benzyna, gdyż uszkadzają one powierzchnię stolika TV.

Informacja dla dystrybutorów Sony

Należy uważnie przeczytać powyższe uwagi dotyczące bezpieczeństwa, zwracając szczególną uwagę na bezpieczeństwo podczas instalacji, konserwacji, przeglądu oraz naprawy produktu.

Prace instalacyjne winny wykonywać co najmniej dwie osoby.

Co najmniej dwie osoby winny mocować telewizor na stoliku TV. W przypadku wykonywania prac instalacyjnych bez jednej osoby, grozi to wypadkiem lub obrażeniami ciała. Nie należy pozwalać dzieciom zbliżać się do prac instalacyjnych.

Stolik TV należy zmontować ściśle według poniższych wskazówek.

Niedostateczne dokręcenie wkrętów lub ich wypadnięcie są powodem przewrócenia stolika TV. Może to grozić uszkodzeniami lub obrażeniami ciała.

Należy uważać, aby nie zranić rąk lub palców podczas instalacji.

Należy uważać, aby nie przyciąć rąk lub palców podczas instalacji telewizora na stoliku TV.

Telewizor należy zainstalować zgodnie z poniższymi wskazówkami.

Odpowiednio dokręcić wkręty. Niewłaściwe zamocowanie telewizora grozi jego upadkiem i obrażeniami ciała.

Sprawdzanie części

Montaż stolika TV

Nazwa Ilość
Rama
Kolumna centralna
Szklana polka
Wspornik szklanej polki
Uchwyt mocujucy
Wkręt uchwyytu mocujucego (+PSW5 × L16)
Wkręt (+PSW5 × L25)
Element kotwiący 2

OSTRZEŻENIE

Przytrzaśnięcie przewodu zasilającego pod lub między częściami urządzenia może spowodować zwarcie lub porażenie prądem elektrycznym. Potknięcie się o przewód zasilający lub przewód łączący grozi przewróceniem stolika TV i w konsekwencji obrażeniami ciała.

Należy wybrać miejsce i położyć stolik TV przy zamocowaniu telewizora.

Ponieważ telewizor jest ciężki, zaleca się wybrać miejsce ustawiania i położyć stolik TV przed jego zamocowaniem.

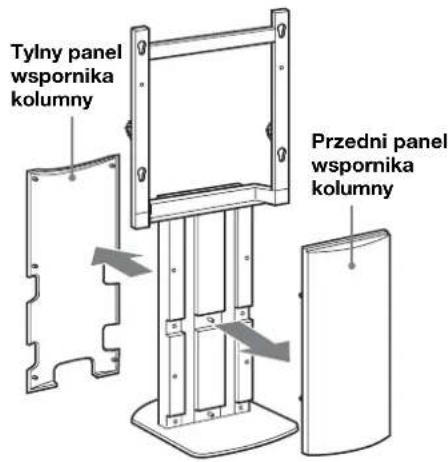

1 Zdejmij z kolumny centralnej przedni i tylny panel wspornika kolumny.

Przed przystąpieniem do instalacji przygotować odpowiedni wkrętak Phillips pasujący do wskazanych wkrętów.

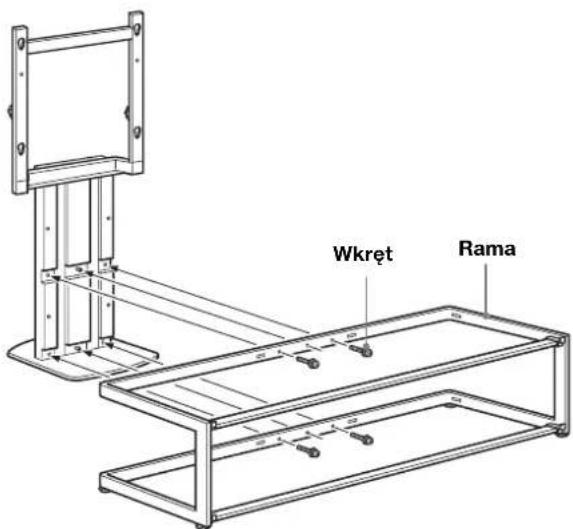

2 Zamontować na ramie kolumnę centralną.

Zamontować na ramie kolumnę centralną za pomocą czterech wkrętów.

Uwagi

• Prace przy montażu stolika TV powinny wykonywać co najmniej dwie osoby. Za pomocą czterech wkrętów zamontować luźno kolumnę centralną na ramie, a następnie odpowiednio dokręcić wszystkie cztery wkręty.
• Jeśli do montażu używany jest wkrętak elektryczny, należy ustawić moment obrotowy na około 1,5 N·m (15 Kgf·cm).

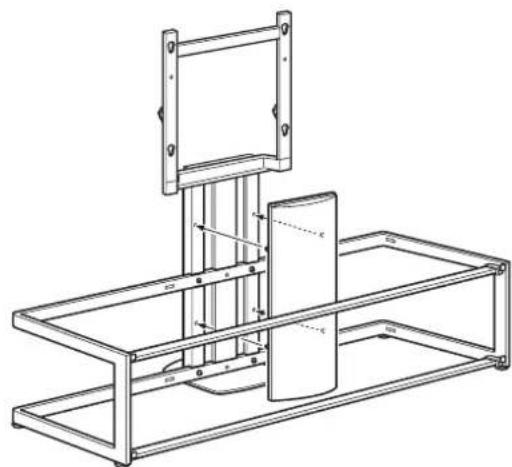

3 Zamontować przedni panel wspornika kolumny.

Uwaga

Przed zamontowaniem przedniego panelu wspornika kolumny należy sprawdzić, czy cztery wkręty są mocno dokręcone.

Instalacja telewizora

1 Przygotowanie do instalacji telewizora.

Zdjąć stojak stołowy z telewizora (jeżeli jest zamontowany) i wykręcić dwa wkręty z tylnej części telewizora. Szczegółowe instrukcje znajdują się w ulotce dołączonej do telewizora.

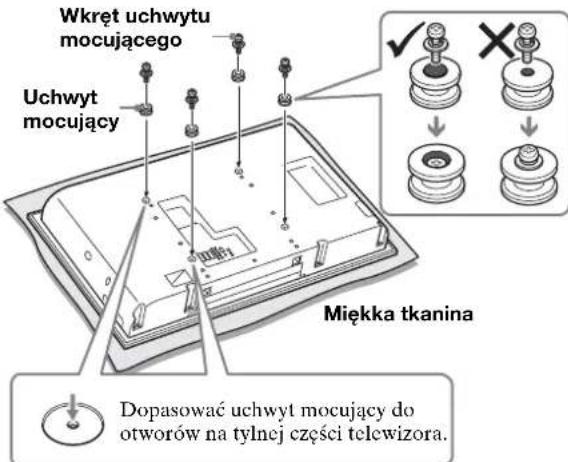

2 Zamontować cztery uchwyty mocujące na tylnej części telewizora.

Umieścić telewizor ekranem do dołu na stabilnej powierzchni przykrytej tkaniną. Przytwierdzić cztery uchwyty mocujące za pomocą czterech wkrętów.

Uwagi

• Jeśli do montażu używany jest wkrętak elektryczny, należy ustawić moment obrotowy na około 2 N·m {20 Kgf·cm}.
• Do montażu uchwytów mocujących należy używać tylko dostarczonych wkrętów (+PSW5 × L16).

3

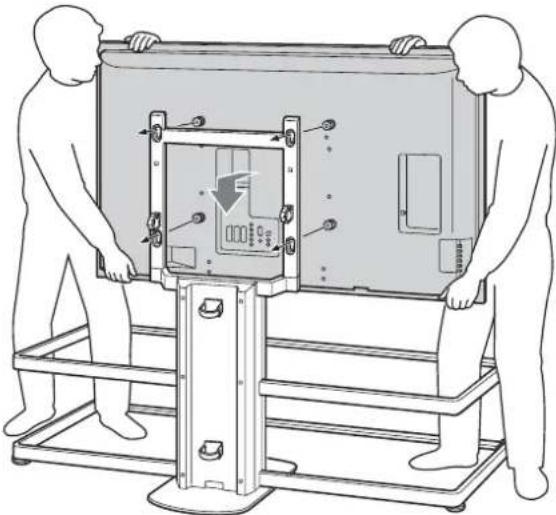

Umieścić telewizor na stoliku TV.

Telewizor należy trzymać tak jak na poniższym rysunku i włożyć cztery uchwyty mocujące na tylnej części telewizora w górną część otworów kolumny centralnej. Należy sprawdzić, czy uchwyty mocujące tkwią mocno w czterech otworach.

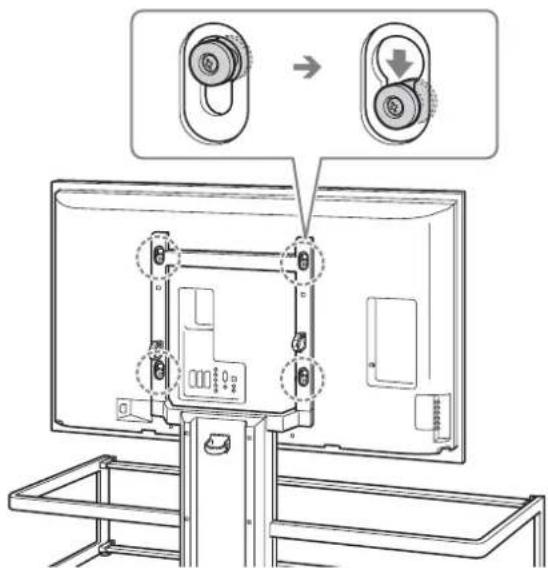

Uwaga

Uważaj, aby nie przewrócić stolika TV podczas mocowania do niego telewizora. Docisnąć telewizor do dołu i zabezpieczyć uchwyty mocujące w stoliku TV zgodnie z poniższym rysunkiem.

Uwagi

Docisnąć uchwyty mocujące do dna otworów, a następnie sprawdzić, czy telewizor wisi równolegle. - Należy uważać, aby nie przesunąć stolika TV podczas montażu telewizora.

4

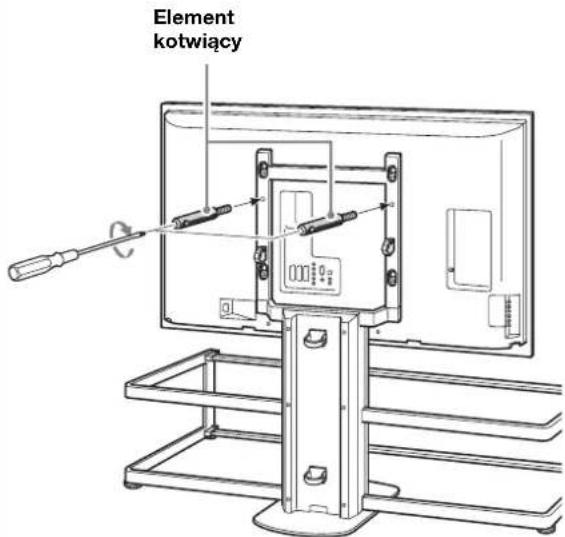

Złożyć razem telewizor ze stolikiem TV za pomocą dwóch elementów kotwiących.

Elementy kotwiące należy dokręcić wkrętami.

Uwagi

• Jeśli nie użyje się dwóch elementów kotwiących, telewizor może się przewrócić i spowodować obrażenia ciała.
• Jeśli do montażu używany jest wkrętak elektryczny, należy ustawić moment obrotowy na około 1,5 N·m {15 Kgf·cm}.

Mocowanie szklanych półek

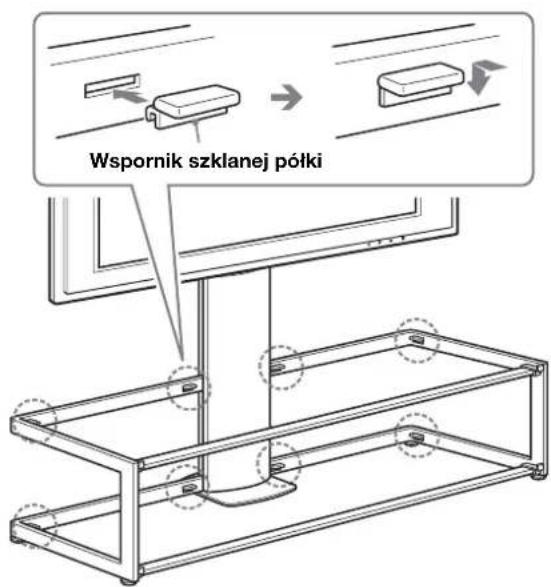

1 Zamontuj na ramie osiem wsporników szklanej półki.

Uwaga

Wsporniki szklanej półki należy umieścić w otworach ramy, sprawdzając, czy są równoległe względem siebie.

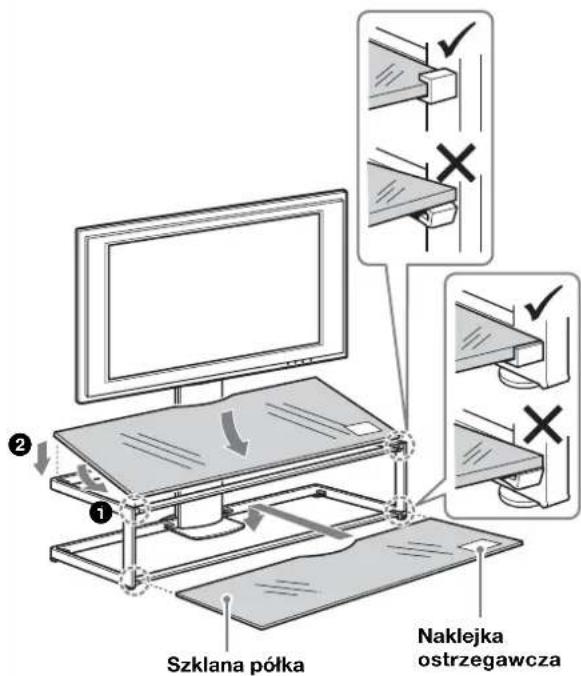

2 W pierwszej kolejności należy zainstalować dolną szklaną półkę, a następnie górną.

Uwagi

• Podczas instalacji szklanych półek uważaj, aby nie przyciąć palców pomiędzy ramą i szklanymi półkami. Włożyć półkę po zamocowaniu telewizora na stoliku TV. W przeciwnym wypadku grozi to uderzeniem w półkę podczas instalacji telewizora i w rezultacie uszkodzeniem produktu lub obrażeniami ciała. Umieść półki w stoliku TV naklejką ostrzegawczą do góry i po prawej stronie, jak na rysunku.

Podłączanie przewodów

Środki ostrożności chroniące przed przewróceniem

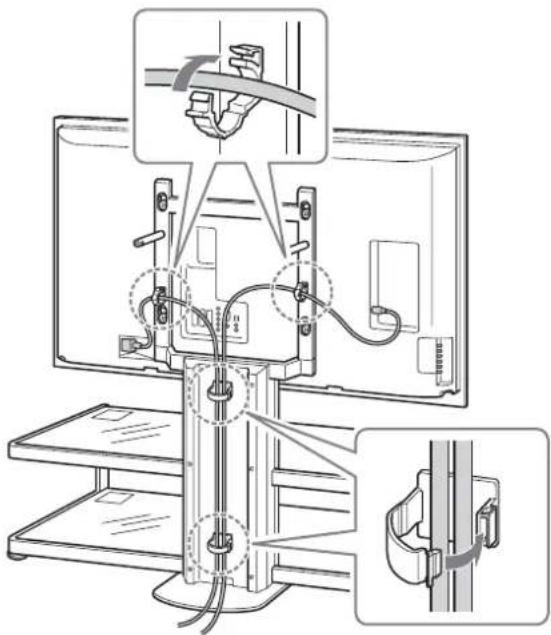

1 Podłącz przewód zasilający i przewody sygnałowe do telewizora.

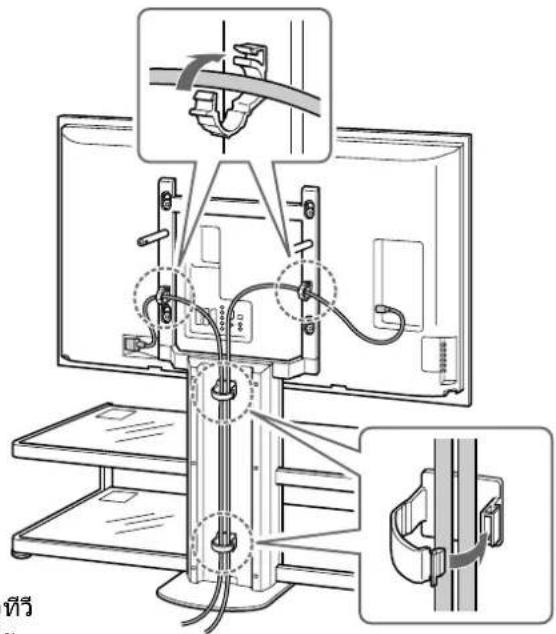

Spiąć przewody i przyciągnąć je przez uchwyty przewodów, a następnie do dołu wzdłuż tylnej części kolumny centralnej.

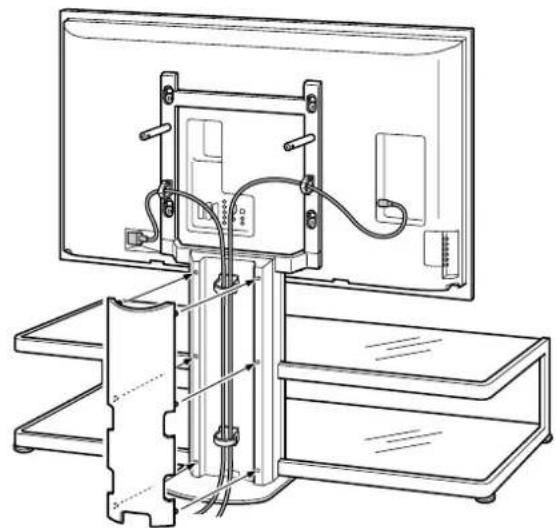

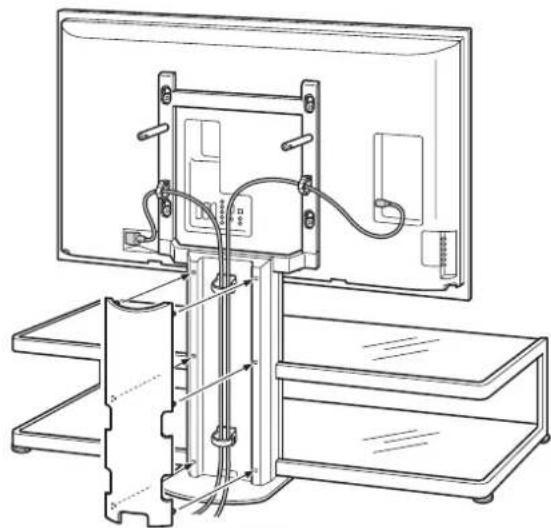

2 Zamocuj tylny panel wspornika kolumny.

OSTRZEŻENIE

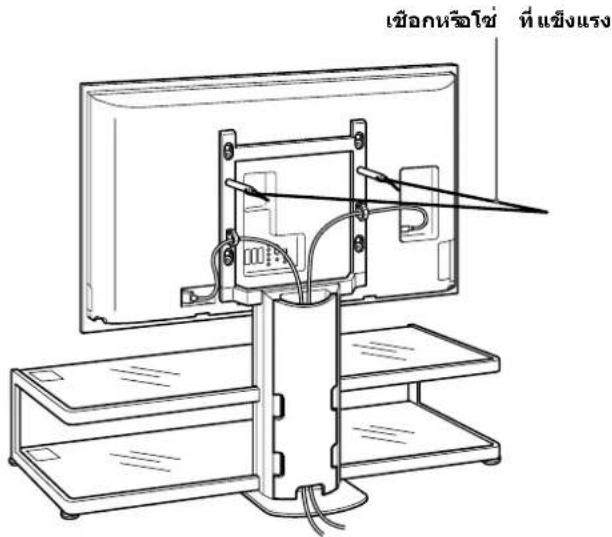

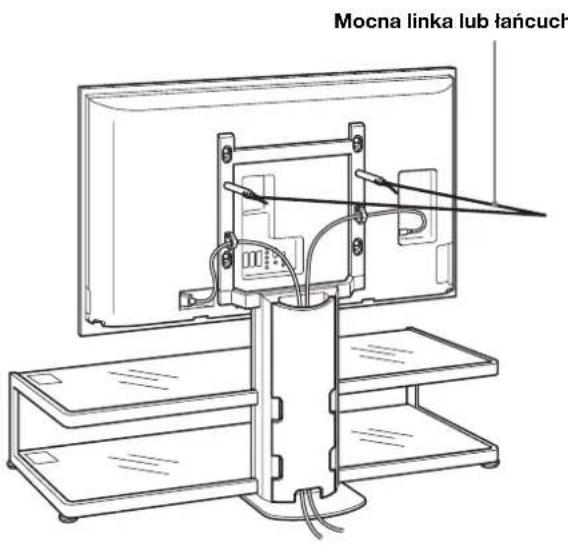

Stolik TV należy zabezpieczyć przed przewróceniem. W przeciwnym razie telewizor może upaść i spowodować obrażenia ciała. Telewizor należy zamocować do ściany, słupa itp.

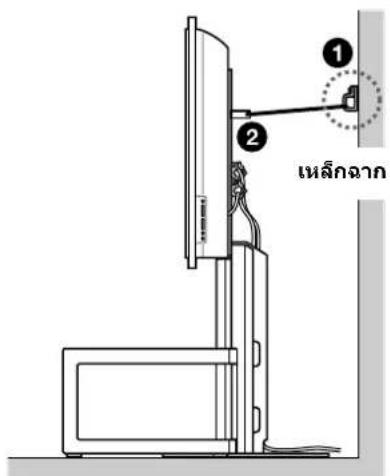

W tym celu należy przygotować dostępną w sprzedaży mocną linkę lub łańcuch oraz uchwyt kotwiący.

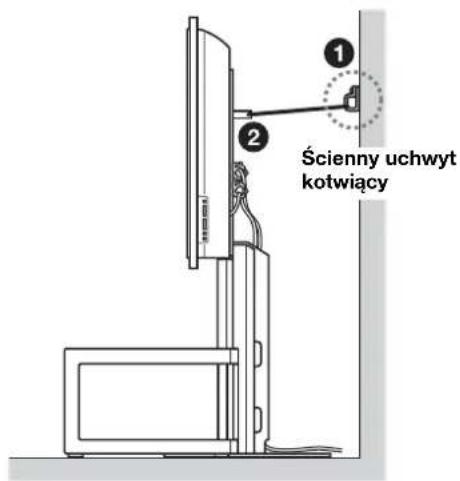

Zamocować uchwyt kotwiący w solidnej ścianie lub słupie. 2. Przeciągnąć linkę lub łańcuch przez oba otwory w elementach kotwiących, a następnie przymocować drugi koniec linki lub łańcucha do ściennego uchwytu kotwiącego.

Dane techniczne

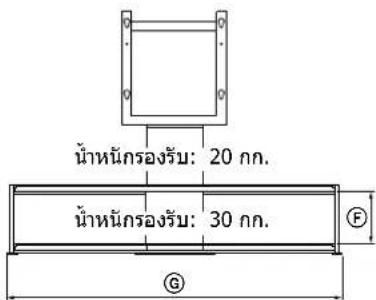

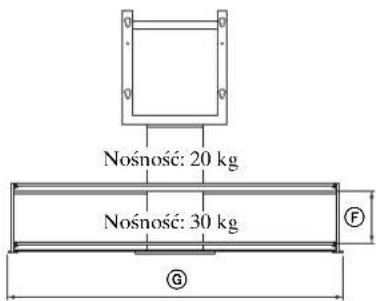

Uwagi dotyczące nośności

Nie wolno umieszczać żadnego sprzętu o wadze przekraczającej maksymalną nośność półek, ponieważ grozi to stłuczeniem szklanych elementów i obrażeniami ciała.

Wymiary: mm	A	1 393
	B	1 425
	C	616
	D	419
	E	462
	F	220
	G	1 451
	H	1 045
	I	297
Waga:		48

kg

Projekt i dane techniczne mogą ulec zmianie bez uprzedzenia.
