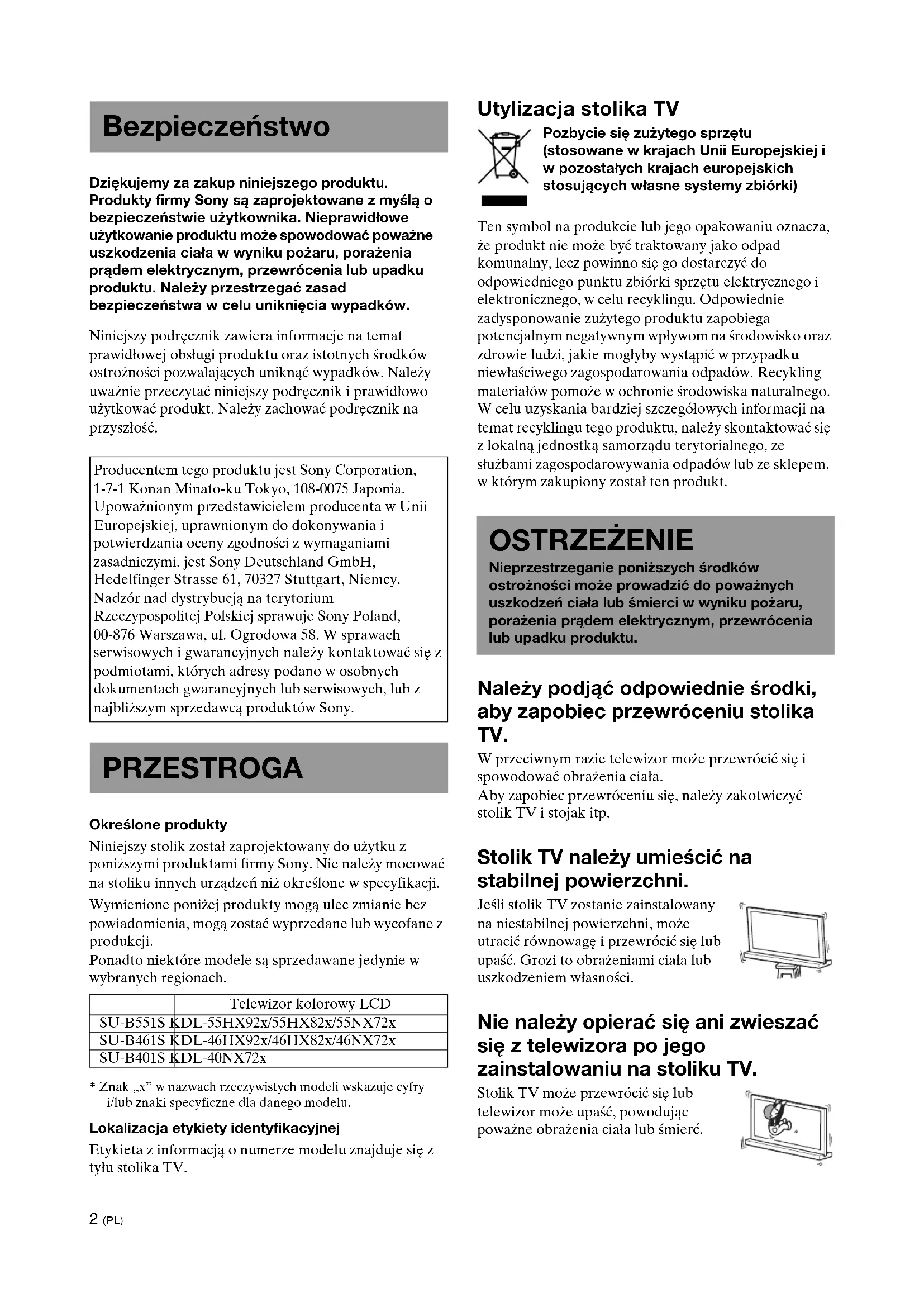

INSTRUKCJA OBSŁUGI SUB401S SONY

Dziękujemy za zakup niniejszego produktu. Produkty firmy Sony są zaprojektowane z myślą o bezpieczeństwie użytkownika. Nieprawidłowe użytkowanie produktu może spowodować poważne uszkodzenia ciała w wyniku pożaru, porażenia prądem elektrycznym, przewrócenia lub upadku produktu. Należy przestrzegać zasad bezpieczeństwa w celu uniknięcia wypadków.

Niniejszy podręcznik zawiera informacje na temat prawidłowej obsługi produktu oraz istotnych środków ostrożności pozwalających uniknąć wypadków. Należy uważnie przeczytać niniejszy podręcznik i prawidłowo użytkować produkt. Należy zachować podręcznik na przyszłość.

Producentem tego produktu jest Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonia. Upoważnionym przedstawicielem producenta w Unii Europejskiej, uprawnionym do dokonywania i potwierdzania oceny zgodności z wymaganiami zasadniczymi, jest Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Niemcy. Nadzór nad dystrybucją na terytorium Rzeczypospolitej Polskiej sprawuje Sony Poland, 00-876 Warszawa, ul. Ogrodowa 58. W sprawach serwisowych i gwarancyjnych należy kontaktować się z podmiotami, których adresy podano w osobnych dokumentach gwarancyjnych lub serwisowych, lub z najbliższym sprzedawcą produktów Sony.

PRZESTROGA

Określone produkty

Niniejszy stolik został zaprojektowany do użytku z poniższymi produktami firmy Sony. Nie należy mocować na stoliku innych urządzeń niż określone w specyfikacji.

Wymienione poniżej produkty mogą ulec zmianie bez powiadomienia, mogą zostać wyprzedane lub wycofane z produkcji.

Ponadto niektóre modele są sprzedawane jedynie w wybranych regionach.

	Telewizor kolorowy LCD
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

* Znak „x” w nazwach rzeczywistych modeli wskazuje cyfry i/lub znaki specyficzne dla danego modelu.

Lokalizacja etykiety identyfikacyjnej

Etykieta z informacją o numerze modelu znajduje się z tyłu stolika TV.

Utylizacja stolika TV

Pozbycie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących własne systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponOWANIC zużytego produktu zapobicga potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomoże w ochronic środowiska naturalnego. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

OSTRZEŻENIE

Nieprzestrzeganie poniższych środków ostrożności może prowadzić do poważnych uszkodzeń ciała lub śmierci w wyniku pożaru, porażenia prądem elektrycznym, przewrócenia lub upadku produktu.

Należy podjąć odpowiednie środki, aby zapobiec przewróceniu stolika TV.

W przeciwnym razie telewizor może przewrócić się i spowodować obrażenia ciała.

Aby zapobiec przewróceniu się, należy zakotwiczyć stolik TV i stojak itp.

Stolik TV należy umieścić na stabilnej powierzchni.

Jeśli stolik TV zostanic zainstalowany na niestabilnej powierzchni, może utracić równowagę i przewrócić się lub upaść. Grozi to obrażeniami ciała lub uszkodzeniem własności.

Nie należy opierać się ani zwieszać się z telewizora po jego zainstalowaniu na stoliku TV.

Stolik TV może przewrócić się lub telewizor może upaść, powodując poważne obrażenia ciała lub śmierć.

Nie należy zakrywać otworów wentylacyjnych telewizora.

Otwory wentylacyjne telewizora są niezbędne, aby zapewnić niezawodną pracę odbiornika i chronić go przed przegrzanicm.

• Nie wolno blokować otworów wentylacyjnych, ani też zakrywać ich tkaninami lub innymi materiałami.
• Nie wolno pozwolić, aby do otworów wentylacyjnych dostaly się płyny lub przedmioty.

Na telewizorze nie należy stawiać przedmiotów wypełnionych płynem, np. wazonów czy kwiatów doniczkowych.

Z zasilanego z sieci energetycznej telewizora nie należy korzystać w pobliżu wody, na przykład wanny, zlewu, pralki, w mokrej piwnicy lub obok basenu.

Telewizora nie należy umieszczać w miejscu wystawionym na wysokie temperatury, na przykład wystawionym na bezpośrednie działanie promieni słonecznych lub w pobliżu grzejnika.

W takich warunkach telewizor może się przegrzać, co może doprowadzić do deformacji jego obudowy i awarii.

Telewizora nie należy umieszczać w miejscu wystawionym na bezpośrednie działanie klimatyzacji.

Wewnątrz odbiornika może skroplić się wilgoć i spowodować jego uszkodzenie.

Dookoła telewizora należy zapewnić odpowiednią ilość miejsca, aby umożliwiać prawidłowy obieg powietrza.

Dookoła telewizora należy zapewnić odpowiednią ilość miejsca, jak pokazano poniżej.

10 cm 30 cm 10 cm 6 cm

Dookoła odbiornika należy pozostawić co najmniej tyle miejsca.

Przewód zasilający

• Podłącz telewizor za pomocą wtyczki z uziemieniem do gniazda sieciowego ze stykiem uziemienia.
• Należy używać jedynie dołączonych przewodów zasilających firmy Sony, a nie przewodów innych marek.
• Podczas instalowania telewizora na stoliku TV należy uważać, by nie przytrzasnąć przewodu zasilającego lub przewodu łączącego. Uszkodzenie przewodu zasilającego lub przewodu łączącego może prowadzić do pożaru lub porażenia prądem elektrycznym.
• Podczas przenoszenia stolika TV należy uważać, by nie nadaepnąć przewodu zasilającego lub przewodu łączącego. Może to spowodować uszkodzenie przewodu zasilającego lub przewodu łączącego, co może prowadzić do pożaru lub porażenia prądem elektr
• Potknięcie się o przewód zasilający lub przewód łączący grozi przewróceniem stolika TV i w konsckwencji obrażeniami ciała.
• Wyjęcie przewodu zasilającego z gniazda ściennego spowoduje całkowite odłączenie stolika TV od zasilania.

UWAGI ODNOŚNIE ZASILACZA SIECIOWEGO

Ostrzeżenie

Aby ograniczyć niebezpieczeństwo pożaru lub porażenia prądem elektrycznym, nie należy narażać urządzenia na działanie deszczu lub wilgoci.

Aby zapobiec niebezpieczeństwu powstania pożaru lub porażenia prądem elektrycznym, na urządzeniu nie należy klaść przedmiotów wypełnionych wodą, np. wazonów.

Urządzenia nie należy instalować w miejscach o ograniczonej przestrzeni, takich jak półki na książki itp.

• Gniazdo zasilania powinno znajdować się w pobliżu urządzenia i być łatwo dostępne.
• Należy używać dołączonego zasilacza sieciowego i przewodu zasilającego.

- Nie należy używać żadnych innych zasilaczy. Może to spowodować awarię.

- Zasilacz sieciowy należy podłączyć do łatwo dostępnego gniazda zasilania.

- Przewodu zasilającego nie wolno owijać dookoła zasilacza sieciowego. Przewód może ulec przecięciu lub spowodować nieprawidłowe działanie telewizora.

- Zasilacza nie wolno dotykać mokrymi rękami.

- W razie zauważenia nieprawidłowej pracy zasilacz sieciowy należy natychmiast odłączyć od gniazda zasilania.

- Odbiornik pozostaje podłączony do źródła zasilania sieciowego, dopóki wtyczka przewodu zasilającego nie zostanie wyjęta z gniazda sieciowego, nawet jeśli sam odbiornik jest wyłączony.

PRZESTROGA

Nieprzestrzeganie poniższych zasad bezpieczeństwa może spowodować obrażenia ciała lub szkody materialne.

Nie należy instalować na stoliku innych urządzeń niż określone w specyfikacji.

Niniejszy stolik TV został zaprojektowany do użytku tylko z określonymi produktami. Instalacja urządzeń innych niż określone w specyfikacji może spowodować upadek i obrażenia ciała lub szkody materialne. Ilustracje użyte w tym podręczniku przedstawiają telewizor KDL-40NX72x, chyba że stwierdzono inaczej.

Należy pamiętać o przymocowaniu telewizora.

Telewizor należy przymocować do stolika TV przy użyciu dostarczonych śrub. Jeśli telewizor nie zostanie zainstalowany bezpiecznie, może to spowodować przewrócenie się stolika TV i obrażenia ciała.

Uwagi dotyczące instalowania

Nie należy instalować stolika TV pod kątem lub na nachylonej powierzchni. Aby tego uniknąć, należy przestrzegać następujących zasad bezpieczeństwa.

– Jeśli stolik TV jest instalowany na miękkiej powierzchni, takiej mata lub dywan, należy najpierw umieścić płytę w wybranym miejscu.
– Stolika TV nie należy instalować w miejscu wystawionym na bezpośrednie działanie promieni słonecznych lub w pobliżu grzejnika.
– Stolika TV nie należy instalować w gorącym lub wilgotnym miejscu, ani na zewnątrz.

Uwaga dotycząca użycia

Czyszczenie

Aby zachować czystość stolika TV, należy od czasu do czasu przetrzeć go suchą, miękką ściereczką. Uporczywe zabrudzenia można usunąć, przecierając stolik ściereczką lekko zwilżoną wodą z delikatnym mydłem. Następnic należy wysuszyć odpowiednie miejsce suchą, miękką ściereczką. Nie należy używać środków chemicznych, takich jak rozpuszczalnik lub benzyna, ponieważ mogą one uszkodzić wykończenie stolika TV.

Prace instalacyjne powinny przeprowadzać co najmniej dwie osoby.

Telewizor lub stolik TV powinien być instalowany przez co najmniej dwie osoby. Wykonywanie prac instalacyjnych przez tylko jedną osobę grozi wypadkiem lub obrażeniami ciała.

Podstawy telewizora nie należy modyfikować.

Może ona przewrócić się i spowodować obrażenia ciała.

Telewizor należy przymocować bezpiecznie zgodnie z instrukcjami.

Odpowiednio dokręcić wkręty. Jeśli telewizor nie zostanie zainstalowany bezpiecznie, może to spowodować jego upadek i obrażenia ciała.

Należy uważać, aby nie zranić rąk lub palców podczas montażu.

• Stolika TV nie należy przenosić, przytrzymując go za kołnierz.
• Zachować ostrożność, aby przy instalowaniu telewizora nie skaleczyć sobie rąk lub palców.

ŚRODKI OSTROŻNOŚCI

Źródła zasilania

• Jeżeli stolik TV nie będzie używany przez dłuższy czas, należy odłączyć go od gniazda ściennego (sieci elektrycznej). Aby odłączyć przewód zasilający, należy pociągnąć za wtyczkę, a nie za przewód.
• Przewód zasilający może zostać wymicniony jedynie przez wykwalifikowany personel serwisu.

Eksploatacja

Przed podłączeniem innych komponentów należy wyłączyć stolik TV i odłączyć go od sieci.

Prawa autorskie

Stolik TV wykorzystuje systemy Dolby* Digital, Pro Logic Surround oraz DTS** Digital Surround System.

* Wyprodukowano na licencji Dolby Laboratories.
Dolby, Pro Logic i symbol podwójnego D są znakami towarowymi firmy Dolby Laboratories.
** Wyprodukowano na licencji obejmującej zarejestrowane w Stanach Zjednoczonych patenty o numerach: 5 451 942, 5 956 674, 5 974 380, 5 978 762, 6 487 535 oraz inne patenty zarejestrowane i zgłoszone w Stanach Zjednoczonych oraz międzynarodowe. DTS i Symbol są zarejestrowanymi znakami towarowymi, zaś logo DTS i DTS Digital Surround są znakami towarowymi firmy DTS Inc. Produkt zawiera oprogramowanie. © DTS, Inc. Wszelkie prawa zastrzeżone.

W stoliku TV wykorzystano technologię High-Definition Multimedia Interface (HDMI™).

HDMI, logo HDMI oraz High-Definition Multimedia Interface są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy HDMI Licensing LLC w Stanach Zjednoczonych i innych krajach.

„BRAVIA” jest znakiem towarowym firmy Sony Corporation.

DIGITAL

PRO LOGIC II

Digital Surround

FRONT SURROUND

Digital Amplifier

Uwaga dotycząca wyjmowania podstawy telewizora z kartonu

Należy zwrócić uwagę, aby podstawę telewizora chwytać mocno i obchodzić się z nią ostrożnie.

Krok 1: Sprawdzenie części

Nazwa Ilość
Stolik	1
Osłona tylna L*	1
Osłona tylna R*	1
Łącznik	1
Kołnierz	1
Element dystansowy kołnierza**	1
Wkręt mocujący kołnierz stolika TV(PSW5 × 16) (× 3)Wkręt łącznika(PSW5 × 16) (× 3)	6
Śruba kołnierza(PSW4 × 12)	4
Zasilacz sieciowy (ACDP-001) 1
Przewód zasilający
Kabel HDMI High Speed 1
Instrukcja obsługi 1
Karta gwarancyjna

Przytrzaśnięcie przewodu zasilającego pod lub między częściami urządzenia może spowodować zwarcie lub porażenie prądem elektrycznym. Potknięcie się o przewód zasilający lub przewód łączący grozi przewróceniem stolika TV i w konsekwencji obrażeniami ciała.

Przed zainstalowaniem telewizora należy wybrać miejsce instalacji i umieścić tam stolik TV.

Ponieważ telewizor jest ciężki, zaleca się wcześniejsze wybranie miejsca instalacji, a następnie zmontowanie stolika TV w tym miejscu.

Informacje na temat demontażu podstawy od telewizora można znaleźć w instrukcji obsługi dołączonej do telewizora.

Krok 2: Instalowanie telewizora

Przed rozpoczęciem montażu

• Przed przystąpieniem do instalacji należy przygotować odpowiedni wkrętak krzyżowy pasujący do wskazanych wkrętów.
• W przypadku korzystania z mechanicznego wkrętaka z napędem elektrycznym, moment dokręcania należy ustawić na 1,5 N·m (15 kgf·cm).

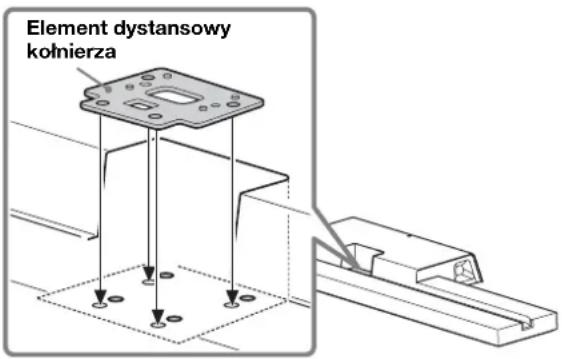

1 Umieścić element dystansowy kołnierza na stoliku TV.

Element dystansowy kołnierza służy do regulacji wysokości kołnierza i telewizora.

Pamiętaj o zamontowaniu elementu dystansowego kołnierza.

Tylko dla modeli KDL-55HX82x/46HX82x/55NX72x/46NX72x:

Element dystansowy kołnierza

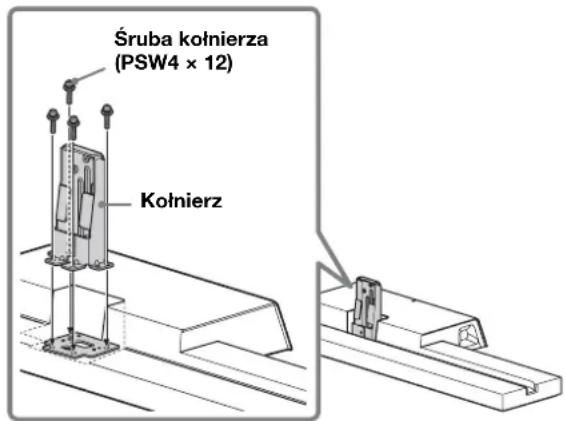

2 Zamontować kołnierz i element dystansowy kołnierza (tylko dla modeli KDL-55HX82x/46HX82x/55NX72x/46NX72x) na stoliku TV za pomocą czterech śrub kołnierza (PSW4 × 12) (dołączone do zestawu).

Śruba kołnierza (PSW4 x 12) Kołnierz

3 Przenosząc telewizor, należy go złapać tak, jak pokazano na ilustracji.

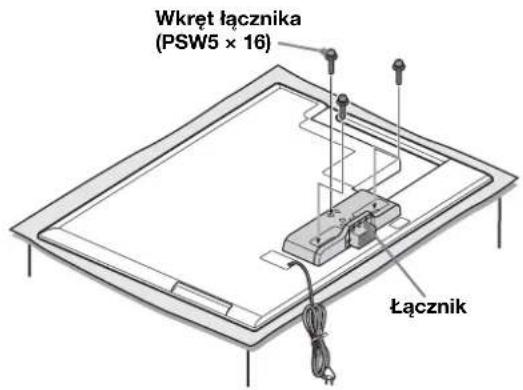

Dostarczony łącznik należy przykręcić do tyłu telewizora przy użyciu trzech wkrętów (PSW5 × 16) (w zestawie).

Aby przymocować dostarczony łącznik, należy go przesunąć do góry.

Wkręt łącznika (PSW5 × 16) Łącznik

[NO TEXT]

• Należy pamiętać, aby zachować wykręcone wkręty.
• Odłączając wyświetlacz od podstawy, należy położyć go ekranem do dołu na większej od niego stabilnej powierzchni roboczej.
• Aby zapobiec uszkodzeniu ekranu LCD, należy rozłożyć na powierzchni roboczej miękką tkaninę.

PRZESTROGA

• W przypadku silnego nacisku lub uderzenia powierzchni ekranu LCD może on pęknąć lub ulec uszkodzeniu.
• Telewizor należy umieścić ekranem do dołu na stabilnej i równej powierzchni, tak aby podstawa znajdowała się poza jej krawędzią.
  Gdyby ekran i podstawa znajdowały się na tym samym poziomie, powierzchnia robocza byłaby niestabilna, co mogłoby doprowadzić do uszkodzenia ekranu.

5

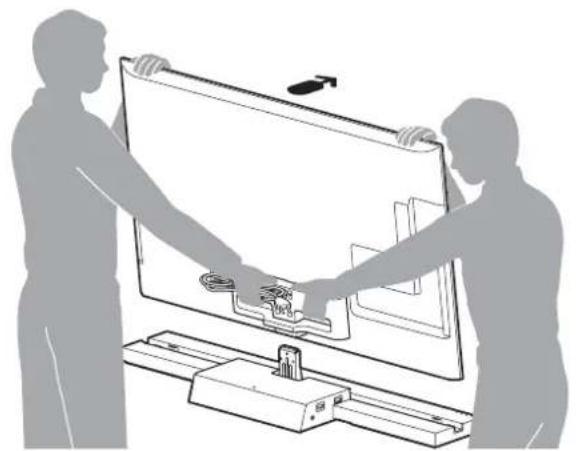

Zainstalować telewizor na stoliku TV.

Telewizor jest instalowany poprzez umieszczenie go w rowku na stoliku TV.

Kierunek strzałki wskazuje przód stolika TV.

6

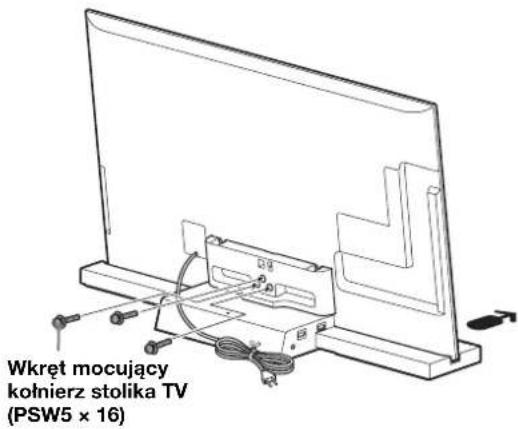

Przykręcić telewizor do stolika TV przy użyciu trzech wkrętów mocujących kołnierz stolika TV (PSW5 × 16) (w zestawie).

Wkręt mocujący kołnierz stolika TV (PSW5 x 16)

7

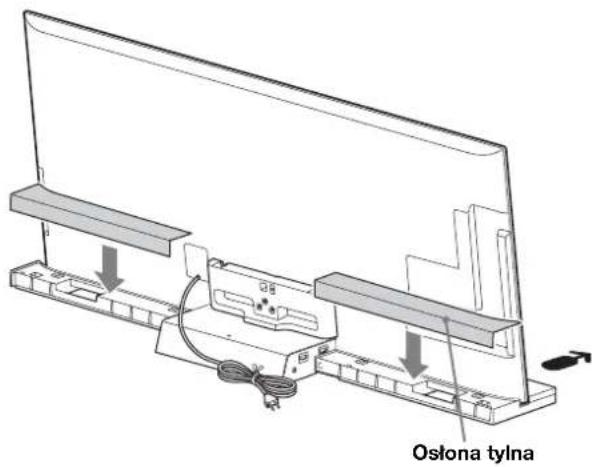

Zamocować osłone tylną do stolika TV. (Tylko w modelu SU-B551S)

Osłona tylna

8

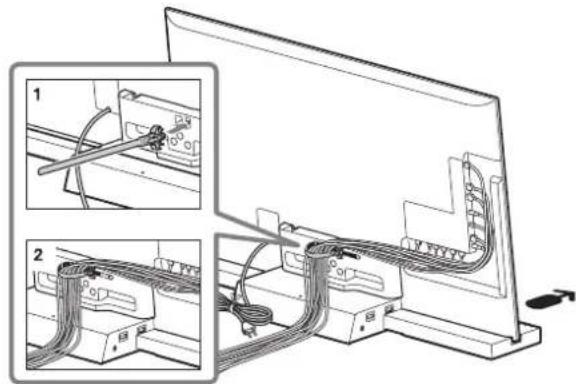

Łączenie kabli w wiązkę.

Użyj zacisku kablowego dostarczancego z telewizorem.

[NO TEXT]
- Przewodu zasilającego nie należy łączyć w wiązkę z innymi kabłami.

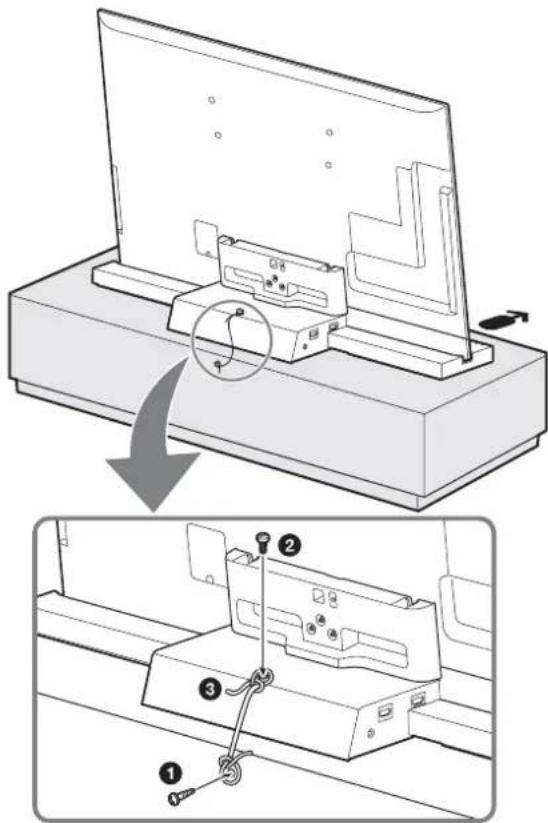

Krok 3: Środki ostrożności chroniące przed przewróceniem

OSTRZEŻENIE

Należy podjąć odpowiednie środki, aby zapobiec przewróceniu stolika TV. Przewrócenie stolika może spowodować uszkodzenia ciała i szkody.

① Wkręcić wkręt do drewna (średnica 4 mm, nie należy do wyposażenia) w płytę.

② Wkręcić śrubę (M4 × 16, nie należy do wyposażenia) w otwór montażowy w stoliku TV.

③ Połączyć wkręt do drewna i śrubę za pomocą mocnej linki (nie należy do wyposażenia).

Krok 4: Podłączanie telewizora i odtwarzacza

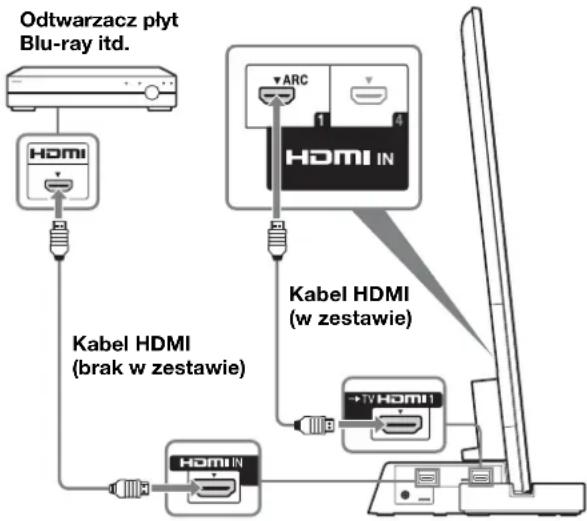

Podłącz telewizor wyposażony w gniazdo HDMI IN 1 do stolika TV przy użyciu kabla HDMI.

Podłączając komponenty zgodne z systemem Sony „BRAVIA” Sync przy użyciu kabli HDMI, można uprościć ich obsługę po skonfigurowaniu funkcji Sterowanie przez HDMI w telewizorze.

Odtwarzacz płyt Blu-ray itd. HDMI Kabel HDMI (w zestawie) Kabel HDMI (brak w zestawie)

[NO TEXT]
- Nie należy podłączać komputera PC za pomocą kabla HDMI.
- Stolik TV jest zgodny z funkcją Audio Return Channel (ARC). Po podłączeniu przy użyciu kabla HDMI stolika TV do zgodnego z funkcją ARC gniazda HDMI IN 1 telewizora nie trzeba podłączać telewizora do stolika TV przy użyciu cyfrowego przewodu optycznego.
- Jeżeli gniazdo HDMI jest zgodne z funkcją ARC, obok gniazda widoczne są litery „ARC”. Nawet po podłączeniu kabla HDMI do gniazda HDMI funkcja ARC będzie niedostępna, jeżeli gniazdo wejścia HDMI nie jest z nią zgodne.
- Funkcja ARC jest dostępna jedynie po włączeniu funkcji Sterowanie przez HDMI.
[Non-Text]
- Nawet po wyłączeniu stolika TV (aktywny tryb czuwania) sygnał HDMI będzie przesyłany z podłączonego komponentu do telewizora przez złącze HDMI. Dźwięk i obraz z komponentu będą odtwarzane przez telewizor.

Uwagi na temat połączeń HDMI

• Należy używać kabla HDMI High Speed. W przypadku zastosowania kabla HDMI Standard obraz 3D, 1080p lub Deep Colour może nie być wyświetlany poprawnie.
• Zalecamy stosowanie autoryzowanych kabli HDMI.
• Jeżeli obraz jest niskiej jakości lub nie jest odtwarzany dźwięk z komponentu podłączonego kablem HDMI, należy sprawdzić konfigurację podłączonego komponentu.
• Przesylane z gniazda HDMI sygnały audio (częstotliwość próbkowania, długość bitu itp.) mogą być blokowane przez podłączony komponent.
• Dźwięk może być przerywany przy zmianie częstotliwości próbkowania lub liczby kanałów w sygnale wyjściowym z komponentu odtwarzającego.
• Jeżeli podłączony komponent nie jest zgodny z technologią ochrony praw autorskich (HDCP), obraz i dźwięk z gniazda HDMI TV OUT może być zniekształcony lub niedostępny. Należy wtedy sprawdzić dane techniczne podłączonego komponentu.
• Odradzamy stosowanie konwertera HDMI-DVI.
• Zestaw obsługuje sygnał Deep Colour, „x.v.Colour” i 3D.

Krok 5:

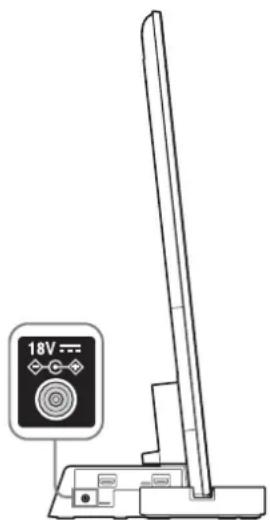

Podłączanie przewodu zasilającego

Podłącz wszystkie urządzenia i telewizor do stolika TV przed podłączeniem kabla zasilania zasilacza sieciowego stolika TV do gniazda sieciowego.

[NO TEXT]
- Należy podłączyć stolik TV do łatwo dostępnego gniazda sieciowego. W przypadku zauważenia nieprawidłowości w pracy stolika TV należy natychmiast wyjąć wtyczkę zasilania od gniazda sieciowego.

Krok 6:

Określanie ustawień telewizora

①Ustaw opcję „Wł.” dla funkcji „Sterowanie przez HDMI”.

Naciśnij przycisk HOME na pilocie telewizora i wybierz następujące pozycje menu:

Ustawienia > Wejścia zewnętrzne > Ustawienia HDMI > Sterowanie przez HDMI > Wł.

②Ustaw opcję „System audio” w menu „Głośniki”.

Naciśnij przycisk SYNC MENU na pilocie telewizora i wybierz następujące pozycje menu: Głośniki > System audio

2

- Po zakończeniu wprowadzania ustawień dla procedury ① i ② wskaźnik I (zasilanie) zaświeci się na zielono.

#

•Tryb Wybór sceny

Stolik TV jest automatycznie synchronizowany z ustawieniami dźwięku telewizora i współpracuje z funkcją Wybór sceny, umożliwiając wybór preferowanego dla danej sceny dźwięku. Aby zmienić dźwięk, należy zmienić ustawienia dźwięku w telewizorze.

Wyszór sceny HDMI1 Automat. Ogólna Kinropy Sport Muzyka Antinacja Zdjęcia Gra Grafika

•Dost. do położenia oglądającego

W przypadku ustawienia w telewizorze wartości opcji „Ster. urządzeniem zewn.” na „Wł.” stolik TV dostosuje równowagę głośności między lewym i prawym głośnikiem zgodnie z położeniem oglądania. (Ustawienie telewizora)

Aby ustawić opcję „Dost. do położenia oglądającego”, naciśnij przycisk HOME, a następnie wybierz kolejno

Ustawienia systemowe > Dost. do położenia oglądającego > żądana opcja.

Rozwiązywanie problemów

Dźwięk

Brak dźwięku:

• Sprawdzić podłączenie kabla HDMI.
• Sprawdź ustawienia opcji „Sterowanie przez HDMI” i „System audio” w kroku 6 (strona 11).
  Użycie ze słuchawkami:

- Przełącz opcję „System audio” w ustawieniu „Głośniki” na „Głośnik TV”.

W przypadku korzystania z podwójnego dźwięku z cyfrowej transmisji telewizyjnej:

- W zależności od audycji dźwięk może nie ulce zmianie. Przełącz ustawienie „Wyjście optyczne” telewizora z „Automat.” na „PCM”.

Używanie urządzenia z wyposażeniem zewnętrznym w systemie Dual Sound:

- Jeśli nie można przełączyć dźwięku, należy przełączyć ustawienie wyjścia audio wyposażenia zewnętrznego tak, aby aktywować PCM.

Wskaźnik

Pomimo włączenia zasilania telewizora wskaźnik

I (zasilanie) na stoliku TV nie świeci się:
- Sprawdź, czy kabel zasilający zasilacza sieciowego jest podłączony do gniazdka.
- Skonsultować się z pomocą techniczną.

Wskaźnik I (zasilanie) miga na czerwono:

- Mogła nastąpić awaria produktu. Należy sprawdzić, ile razy miga dioda LED i skonsultować się z centrum serwisowym firmy Sony.

Wskaźnik

① Wskaźnik I (zasilanie)

Świeci w następujący sposób:

Ziclony: zasilanie stolika TV jest włączone. (Opcja „System audio” jest ustawiona na „Głośniki”).

Nie świeci: stolik TV jest w trybie czuwania lub wyłączony.

②Wskaźniki formatu sygnału audio

Zaczynają świecić w zależności od formatu sygnału audio przesyłanego do stolika TV.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

Dane techniczne

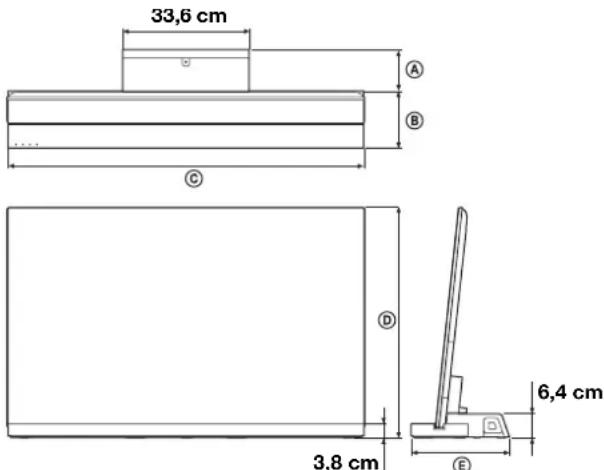

33,6 cm A B C D 3,8 cm 6,4 cm E

		SU-B551S SU	-B461S SU-B401S
Wymiary: cm	A	10,2	11,8	11,0
	B	19,0	15,9	15,1
	C	127,6	107,9	94,4
	D	55HX92x: 79,6	46HX92x: 68,6	-
		55HX82x: 79,8	46HX82x: 68,7	-
		55NX72x: 79,7	46NX72x: 68,7	40NX72x: 61,2
	E	29,2	27,7	26,1
Waga stolika:		6,3 kg	5,6 kg	4,9 kg

Sekcja wzmacniacza

Znamionowa moc wyjściowa

Przednie: 10 W + 10 W (na kanał),

8 omów, 1 kHz, całkowite

zniekształcenia harmoniczne mniej niż 1%

Subwoofer: 20 W, 6 omów, 100 Hz,

całkowite zniekształcenia

harmoniczne mniej niż 1%

Sekcja HDMI

Złącze Złącze HDMI™

Wejścia/ 720 × 480p (60 Hz) 16:9

wyjścia wideo 1280 × 720p (60 Hz) 16:9

1920 × 1080i (60 Hz) 16:9

1280 × 720p (50 Hz) 16:9

720 (1440) × 480i (60 Hz) 4:3

720 (1440) × 480i (60 Hz) 16:9

720 (1440) × 576i (50 Hz) 4:3

720 (1440) × 576i (50 Hz) 16:9

1920 × 1080p (60 Hz) 16:9

720 × 576p (50 Hz) 16:9

1920 × 1080i (50 Hz) 16:9

1920 × 1080p (50 Hz) 16:9

1920 × 1080p (24 Hz) 16:9

1920 × 1080p (30 Hz) 16:9

1280 × 720p (24 Hz) 16:9

1280 × 720p (30 Hz) 16:9

Deep Colour: 30 bitów / 36 bitów

Wejścia/ 1280 × 720p przy 59,94/60 Hz

wyjścia wideo (3D) Frame packing

1920 × 1080i przy 59,94/60 Hz

Frame packing

1920 × 1080i przy 59,94/60 Hz

Side-by-Side (Half)

1920 × 1080p przy 59,94/60 Hz

Side-by-Side (Half)

1280 × 720p przy 50 Hz

Frame packing

1920 × 1080i przy 50 Hz

Frame packing

1920 × 1080i przy 50 Hz

Side-by-Side (Half)

1920 × 1080p przy 50 Hz

Side-by-Side (Half)

1920 × 1080p przy 24 Hz

Frame packing

Deep Colour: 30 bitów/36 bitów

Wejścia audio Linear PCM 2ch/5.1ch/7.1ch

Dolby Digital

DTS

Każdy sygnał jest zgodny z

próbkowaniem 32, 44,1, 48 kHz.

Głośniki

Głośnik przedni

System głośnikowy 2-drożny, 2 jednostki, typu bass reflex

Głośnik Niskotonowy: 30 × 100 mm typu

stożkowego ×1

Wysokotonowy: 30 mm typu

stożkowego

Subwoofer

System głośnikowy Subwoofer, typu bass reflex

Głośnik 70 mm, typ stożkowy

Parametry ogólne

Wymagania dotyczące zasilania

100 - 240 V, 50/60 Hz

Zużycie energii

Włączony: 12 W

Tryb czuwania: 0,7 W

• Pobór mocy w trybie czuwania: 0,7 W
• W pewnych płytkach obwodów drukowanych nie zastosowano fluorowcowanych środków zmniejszających palność.
• Sprawność bloku wzmacniacza powyżej 85% uzyskano dzięki zastosowaniu w pełni cyfrowego wzmacniacza S-Master.

Projekt i dane techniczne mogą ulec zmianie bez uprzedzenia.

Segurança
