NÁVOD K OBSLUZE SUB401S SONY

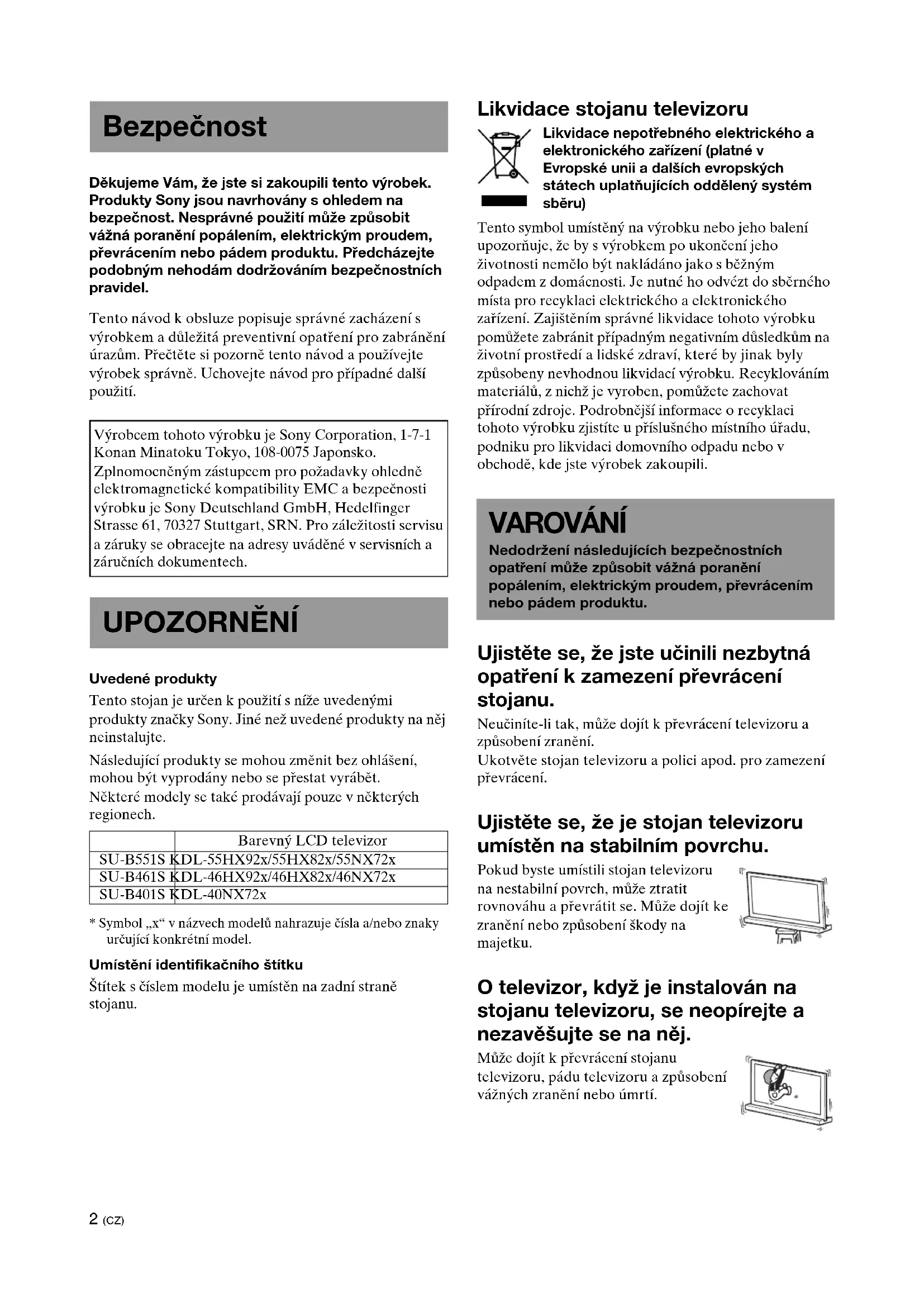

• A teljesen digitális S-Master erősítővel az erősítő hatásfoka 85% fölé növelhető.2 (CZ) Děkujeme Vám, že jste si zakoupili tento výrobek. Produkty Sony jsou navrhovány s ohledem na bezpečnost. Nesprávné použití může způsobit vážná poranění popálením, elektrickým proudem, převrácením nebo pádem produktu. Předcházejte podobným nehodám dodržováním bezpečnostních pravidel. Tento návod k obsluze popisuje správné zacházení s výrobkem a důležitá preventivní opatření pro zabránění úrazům. Přečtěte si pozorně tento návod a používejte výrobek správně. Uchovejte návod pro případné další použití. Uvedené produkty Tento stojan je určen k použití s níže uvedenými produkty značky Sony. Jiné než uvedené produkty na něj neinstalujte. Následující produkty se mohou změnit bez ohlášení, mohou být vyprodány nebo se přestat vyrábět. Některé modely se také prodávají pouze v některých regionech.

• Symbol „x“ v názvech modelů nahrazuje čísla a/nebo znaky určující konkrétní model. Umístění identifikačního štítku Štítek s číslem modelu je umístěn na zadní straně stojanu. Likvidace stojanu televizoru Likvidace nepotřebného elektrického a elektronického zařízení (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru) Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete zachovat přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, podniku pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. Ujistěte se, že jste učinili nezbytná opatření k zamezení převrácení stojanu. Neučiníte-li tak, může dojít k převrácení televizoru a způsobení zranění. Ukotvěte stojan televizoru a polici apod. pro zamezení převrácení. Ujistěte se, že je stojan televizoru umístěn na stabilním povrchu. Pokud byste umístili stojan televizoru na nestabilní povrch, může ztratit rovnováhu a převrátit se. Může dojít ke zranění nebo způsobení škody na majetku. O televizor, když je instalován na stojanu televizoru, se neopírejte a nezavěšujte se na něj. Může dojít k převrácení stojanu televizoru, pádu televizoru a způsobení vážných zranění nebo úmrtí. Bezpečnost Výrobcem tohoto výrobku je Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japonsko. Zplnomocněným zástupcem pro požadavky ohledně elektromagnetické kompatibility EMC a bezpečnosti výrobku je Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, SRN. Pro záležitosti servisu a záruky se obracejte na adresy uváděné v servisních a záručních dokumentech. UPOZORNĚNÍ Barevný LCD televizor SU-B551S KDL-55HX92x/55HX82x/55NX72x SU-B461S KDL-46HX92x/46HX82x/46NX72x SU-B401S KDL-40NX72x VAROVÁNÍ Nedodržení následujících bezpečnostních opatření může způsobit vážná poranění popálením, elektrickým proudem, převrácením nebo pádem produktu.3 (CZ) Nezakrývejte ventilační otvory televizoru. Větrací otvory v televizoru jsou nezbytné pro zajištění spolehlivého fungování televizoru a chrání jej před přehřátím.

• Nezahrazujte větrací otvory ani je nezakrývejte látkami či jinými materiály.

• Nedopusťte, aby do větracích otvorů padaly předměty nebo aby tam natekla kapalina. Nepokládejte na televizor předměty naplněné kapalinami, jako je váza nebo květina v květináči. Nepoužívejte televizor připojený do elektrické sítě v blízkosti vody, například u vany, umyvadla, kuchyňského dřezu, prostoru na praní, ve vlhkém sklepě nebo v blízkosti bazénu apod. Neinstalujte televizor do míst vystavených extrémním teplotám, například na přímé sluneční světlo, do blízkosti radiátoru či topení. Televizor se v takovém prostředí může přehřát, což by mohlo způsobit deformaci krytu a/nebo poruchu televizoru. Neinstalujte televizor do míst vystavených přímé klimatizaci. Uvnitř televizoru by mohla kondenzovat vlhkost a způsobit tak jeho poruchu. Okolo televizoru ponechte dostatek prostoru, abyste umožnili dostatečnou cirkulaci vzduchu. Udělejte dostatek místa okolo televizoru, jak je zobrazeno níže. AC síťový kabel

• Televizor připojte třívodičovou uzemněnou zástrčkou do zásuvky s ochranným uzemněním.

• Používejte pouze síťové kabely pro střídavý proud dodávané firmou Sony, nikoliv od jiných výrobců.

• Během instalace televizoru na stojan televizoru zamezte přiskřípnutí AC síťového kabelu nebo připojovacího kabelu. Poškozený síťový AC kabel nebo připojovací kabel může způsobit požár nebo elektrický šok.

• Při pohybování stojanem televizoru dbejte na to, abyste nestoupli na AC síťový kabel nebo připojovací kabel. Poškozený síťový AC kabel nebo připojovací kabel může způsobit požár nebo elektrický šok.

• Pokud zakopnete o AC síťový kabel nebo připojovací kabel, může dojít k převrácení stojanu televizoru a ke zranění.

• Když odpojíte AC síťový kabel ze zásuvky, dojde k naprostému přerušení dodávky elektrické energie stojanu televizoru.

POZNÁMKY K NAPÁJECÍMU

ADAPTÉRU Varování Zařízení nevystavujte dešti a vlhku - předejdete tak riziku požáru nebo úrazu elektrickým proudem. Nedávejte na zařízení nádoby naplněné tekutinami, například vázy. Vyhnete se tak riziku zranění elektrickým proudem. Zařízení neumísťujte v uzavřených prostorách jako je knižní polička apod.

• Elektrická zásuvka musí být nainstalována v blízkosti zařízení a musí být snadno přístupná.

• Použijte pouze dodaný napájecí kabel a adaptér.

• Nepoužívejte jiný napájecí adaptér. Mohlo by dojít k poruše.

• Zapojte napájecí adaptér do snadno přístupné zásuvky.

• Napájecí kabel neomotávejte okolo napájecího adaptéru. Mohlo by dojít k poškození kabelu a tím pádem i televizoru.

• Nedotýkejte se adaptéru mokrýma rukama.

• Pokud u napájecího adaptéru zaznamenáte neobvyklé jevy, ihned jej odpojte ze zásuvky.

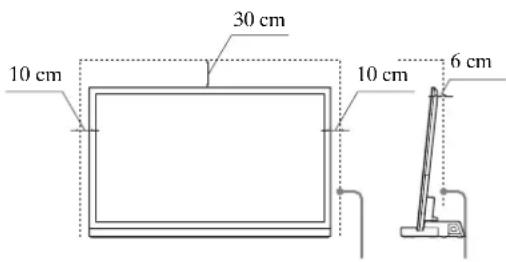

• Pokud je zařízení zapojeno do elektrické zásuvky, není odpojeno od zdroje elektrického proudu, ani když je zařízení vypnuto. Ponechejte v okolí sestavy minimálně tolik místa. 30 cm 10 cm 10 cm 6 cm

Čeština (Pokračování)4 (CZ) Neinstalujte žádná zařízení kromě uvedeného produktu. Stojan televizoru je určen k použití pouze s uvedenými produkty. V případě instalace nevhodného zařízení může dojít k pádu, poškození nebo poranění. Není-li uvedeno jinak, zachycují ilustrace použité v tomto návodu produkty KDL-40NX72x. Ujistěte se, že je televizor zajištěn. Zajistěte televizor na stojanu s pomocí dodaných šroubů. Pokud televizor není řádně nainstalován a zajištěn, může dojít následkem převrácení stojanu televizoru ke zranění. Poznámky k instalaci Neumisťujte stojan televizoru na šikmý nebo nerovný povrchu. Řiďte se níže uvedenými pokyny. – Před instalací stojanu televizoru na měkkém povrchu (koberci, rohoži apod.) umístěte na určené místo pevnou desku. – Neinstalujte stojan televizoru na místě vystaveném přímému slunečnímu svitu nebo v blízkosti topení. – Neinstalujte stojan televizoru na horkém či vlhkém místě nebo mimo budovu. Poznámky k používání Čištění Čistěte stojan televizoru otřením suchou a měkkou látkou. Těžko odstranitelné skvrny lze odstranit přetřením hadříkem lehce namočeným v mýdlové vodě. Potom sklo osušte suchým hadříkem. Neužívejte k čištění chemikálie, např. ředidlo nebo benzín, mohlo by dojít k poškození povrchu stojanu televizoru. Dbejte na to, aby instalaci prováděly nejméně dvě osoby. Ujistěte se, že instalaci televizoru na stojan televizoru provádějí nejméně dvě osoby. Pokud instalaci provádí pouze jedna osoba, může dojít k nehodě nebo zranění. Stojan televizoru žádným způsobem neupravujte. Mohlo by dojít k pádu stojanu a způsobení zranění. Ujistěte se, že provádíte instalaci televizoru podle pokynů v příručce. Utahujte šrouby pevně. Nebude-li instalace provedena bezpečně, může dojít k pádu televizoru a způsobení zranění. Provádějte instalaci se zvýšenou opatrností, aby nedošlo k poranění rukou nebo prstů.

• Při přemísťování nedržte stojan televizoru za podpěru.

• Provádějte instalaci televizoru opatrně, aby nedošlo k poranění prstů nebo rukou. O zdrojích elektrické energie

• Pokud nebudete stojan televizoru po delší dobu používat, nezapomeňte stojan vypojit ze zásuvky. Při odpojování kabelu ze zásuvky uchopte samotnou zástrčku, nikdy netahejte za kabel.

• Výměnu síťového kabelu smí provádět výhradně kvalifikovaný servis. O provozu Před připojováním ostatních komponent musíte stojan televizoru vypnout a odpojit. Autorská práva Tento stojan televizoru využívá Dolby

• Vyrobeno na základě licence od Dolby Laboratories. Dolby, Pro Logic, a symbol dvojitého D jsou ochranné značky společnosti Dolby Laboratories. ** Vyrobeno na základě licence podle amerických patentů číslo: 5 451 942; 5 956 674; 5 974 380; 5 978 762; 6 487 535 a dalších amerických i světových patentů, ať již vydaných nebo čekajících na schválení. DTS a symbol jsou registrovanými obchodními značkami a loga DTS Digital Surround a DTS jsou obchodními značkami společnosti DTS, Inc. Produkt obsahuje software. © DTS, Inc. Všechna práva vyhrazena. Tento stojan televizoru využívá technologie High- Definition Multimedia Interface (HDMI™). HDMI, logo HDMI a High-Definition Multimedia Interface jsou ochrannými značkami nebo registrovanými obchodními značkami HDMI Licensing LLC ve Spojených státech a v ostatních zemích. „BRAVIA“ je obchodní značka společnosti Sony Corporation. UPOZORNĚNÍ V případě nedodržení následujících opatření může dojít k poranění nebo hmotným škodám. BEZPEČNOSTNÍ OPATŘENÍ5 (CZ)6 (CZ)

• Pouze pro model SU-B551S. ** Pouze pro modely SU-B551S/461S. Stojan držte pevně, ale nakládejte s ním velmi opatrně. Krok 1: Kontrola součástek Název Množství Stojan

Šroub pro připojení podpěry k televizoru (PSW5 × 16) (× 3 ks) Šroub pro uchycení spojovacího elementu (PSW5 × 16) (× 3 ks)

AC adaptér (ACDP-001) 1 AC síťový kabel Vysokorychlostní HDMI kabel 1 Návod k obsluze 1 Záruční karta Poznámka pro vybalování stojanu z krabice Pokud dojde k přiskřípnutí AC síťového kabelu pod nebo mezi součásti zařízení, může dojít ke zkratu nebo elektrickému šoku. Pokud zakopnete o AC síťový kabel nebo připojovací kabel, může dojít k převrácení stojanu televizoru a ke zranění. Zvolte místo instalace a umístěte stojan televizoru před instalací televizoru. Díky vysoké hmotnosti televizoru se doporučuje zvolit místo instalace předem a provést sestavení stojanu na zvoleném místě. Pro informace o odpojení stolního stojanu od televizoru viz návod k použití dodaný k vašemu televizoru. VAROVÁNÍ7 (CZ) Před sestavováním

• Před sestavováním se ujistěte, že máte k dispozici křížový šroubovák vhodný pro práci s uvedenými šrouby.

• Používáte-li elektrický šroubovák, nastavte utahovací moment na přibližně 1,5 N·m {15 kgf·cm}. Krok 2: Instalace televizoru

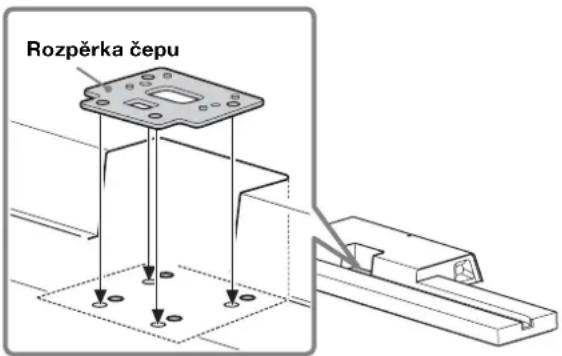

Umístěte rozpěrku čepu na stojan televizoru. Rozpěrka čepu se používá k nastavení výšky čepu a televizoru. Nezapomeňte rozpěrku čepu připojit. Pouze pro KDL-55HX82x/46HX82x/55NX72x/ 46NX72x: 12 cm ~Rozpěrka čepu

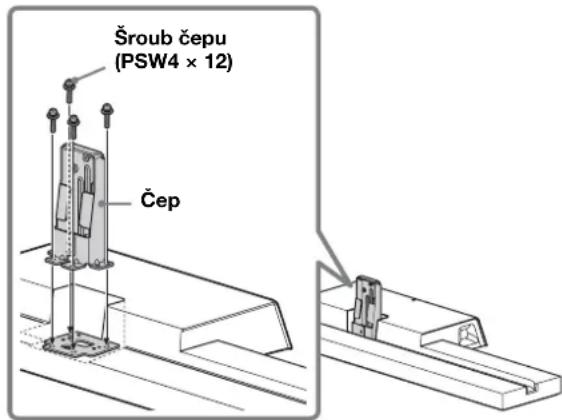

Čep a rozpěrku čepu (pouze pro KDL-55HX82x/46HX82x/ 55NX72x/46NX72x) ke stojanu televizoru připojte pomocí čtyř šroubů čepu (PSW4 × 12) (součástí dodávky).

Když televizor přesouváte, držte televizor tak, jak je znázorněno níže. Čep Šroub čepu (PSW4 × 12) (Pokračování)8 (CZ)

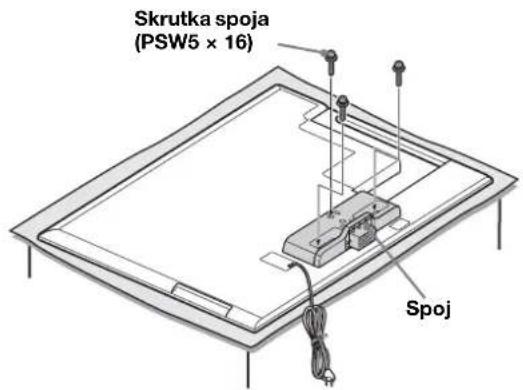

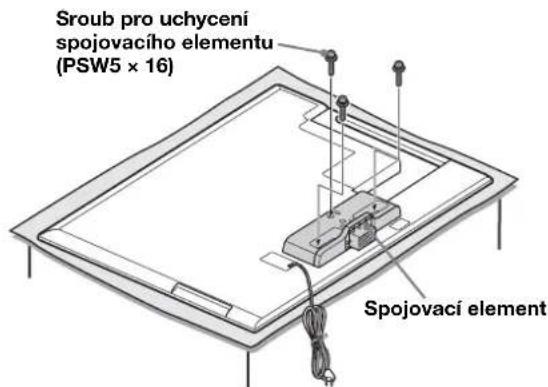

Dodaný spojovací element připevněte kzadní části televizoru třemi šrouby (PSW5 × 16) (součástí dodávky). Posunutím spojovací element připojte.

• Dbejte na to, abyste uvolněné šrouby uschovali.

• Když budete odpojovat stolní stojan od obrazovky, položte televizor obrazovkou dolů na stabilní pracovní povrch o větší ploše, než je plocha obrazovky.

• Abyste zabránili poškození povrchu LCD obrazovky, položte na pracovní povrch měkkou látku.

• Je-li obrazovka vystavena tlaku nebo úderu, může LCD obrazovka prasknout nebo být poškozena.

• Položte televizor obrazovkou dolů na stabilní a rovný povrch tak, aby stolní stojan přesahoval přes hranu povrchu. Pokud by byla obrazovka ve stejné úrovni jako základna stolního stojanu, jednalo by se o nestabilní pracovní podmínky a mohlo by dojít k poškození obrazovky.

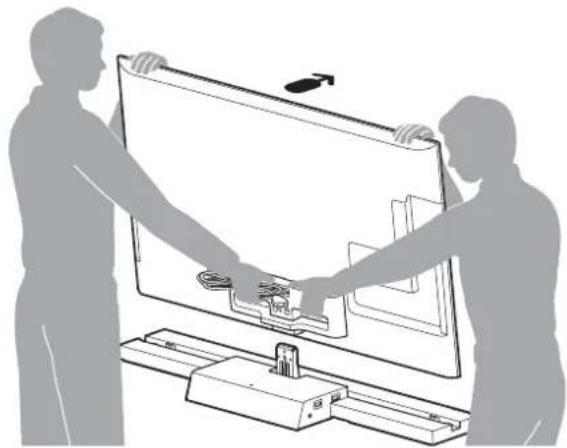

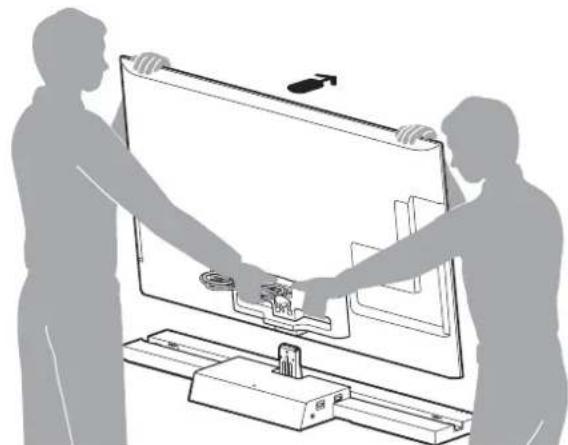

Nasaďte televizor do stojanu televizoru. Televizor se upevňuje zasazením do drážky na stojanu televizoru. Šipka ukazuje přední stranu stojanu. Spojovací element

roub pro uchycení spojovacího elementu (PSW5 × 16) UPOZORNĚNÍ

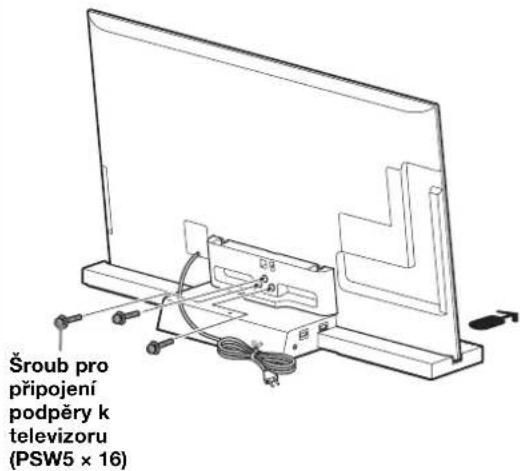

Upevněte televizor a stojan televizoru pomocí tří šroubů pro připojení podpěry k televizoru (PSW5 × 16) (součástí dodávky).

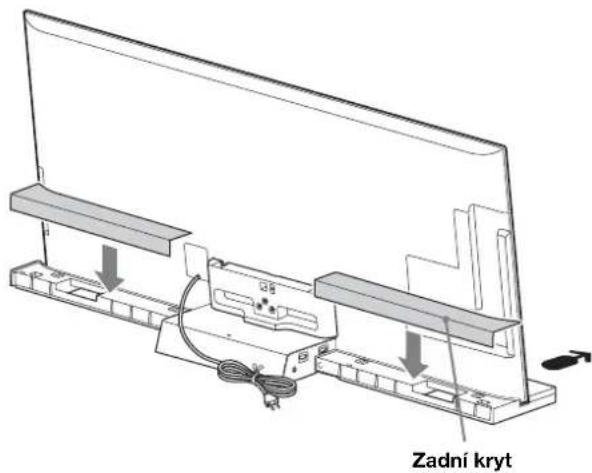

Připevněte zadní kryt ke stojanu televizoru. (Pouze pro model SU-B551S) Šroub pro připojení podpěry k televizoru(PSW5 × 16)Zadní kryt9 (CZ)

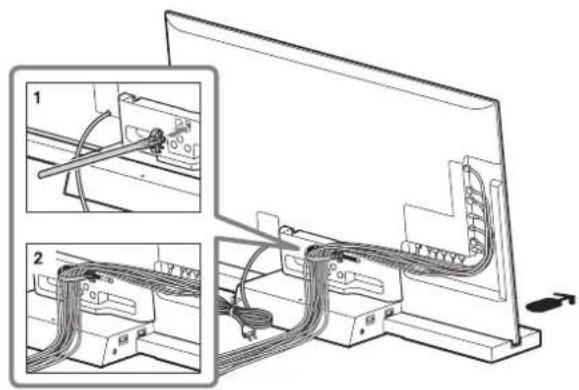

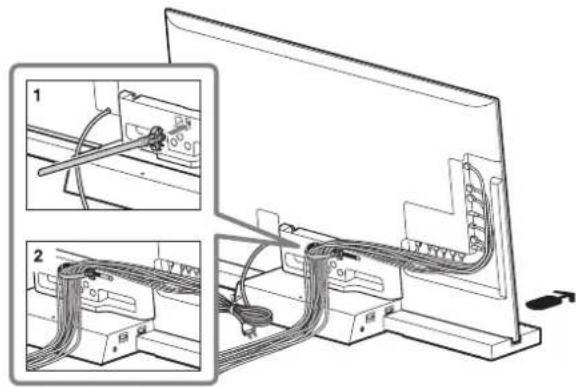

Spojování kabelů. Použijte kabelovou spojku dodanou s televizorem.

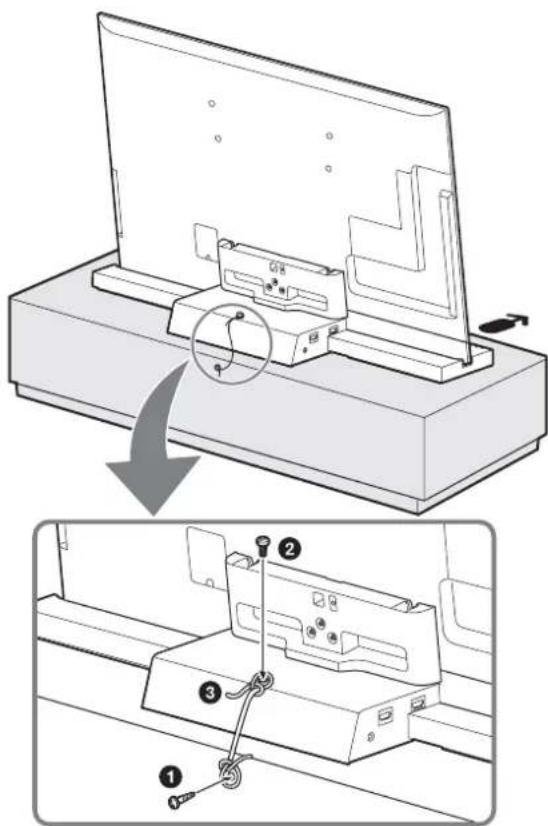

• Nespojujte AC síťový kabel s ostatními kabely. Krok 3: Bezpečnostní opatření k zabránění převrácení VAROVÁNÍ Ujistěte se, že jste učinili nezbytná opatření k zamezení převrácení stojanu televizoru a způsobení zranění a škody. 1 Do desky zašroubujte vrut do dřeva (průměr 4 mm, není součástí dodávky). 2 Do otvoru na šroub stojan televizoru zašroubujte šroub do kovu (M4 × 16, není součástí dodávky). 3 Vrut do dřeva a šroub do kovu svažte silnou šňůrou (není součástí dodávky).10 (CZ) Krok 4: Propojení televizoru a přehrávače Připojte televizor s rozhraním HDMI IN 1 ke stojanu televizoru pomocí HDMI kabelu. Připojením komponent kompatibilních se Sony „BRAVIA“ Sync pomocí HDMI kabelů můžete zjednodušit jejich používání, když na televizoru nastavíte funkci Ovládání HDMI.

• Nepřipojujte prosím počítač pomocí HDMI.

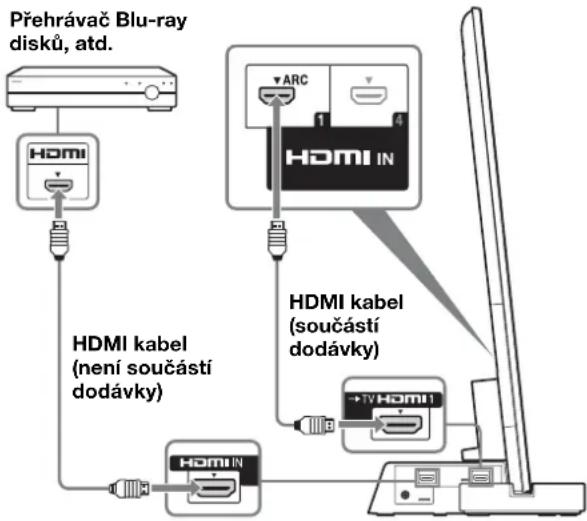

• Stojan televizoru je kompatibilní s funkcí Audio Return Channel (ARC). Pokud připojíte stojan televizoru k rozhraní HDMI IN 1 televizoru kompatibilnímu s ARC pomocí HDMI kabelu, nemusíte připojovat televizor ke stojanu televizoru digitálním optickým kabelem.

• Je-li rozhraní HDMI televizoru kompatibilní s funkcí ARC, uvidíte vedle rozhraní HDMI písmena „ARC“. I když k rozhraní připojíte HDMI kabel, nebudete moci funkci ARC využívat, pokud není rozhraní HDMI kompatibilní s funkcí ARC.

• Funkce ARC je k dispozici pouze tehdy, je-li zapnutá funkce Ovládání HDMI.

• I když je stojan televizoru vypnutý (aktivní pohotovostní režim), bude HDMI signál vysílán z připojené komponenty do televizoru připojením HDMI. Na televizoru si tak můžete užívat obraz a zvuk z komponenty. Poznámky o připojení HDMI

• Používejte vysokorychlostní HDMI kabel. Pokud použijete běžný HDMI kabel, nemusí se obraz 1080p, Deep Colour a 3D zobrazovat správně. HDMI kabel (není součástí dodávky)HDMI kabel (součástí dodávky)Přehrávač Blu-ray disků, atd.
• Doporučujeme vám, abyste použili autorizovaný HDMI kabel.

• Je-li obraz špatný nebo pokud z komponenty připojené HDMI kabelem nevychází zvuk, zkontrolujte nastavení připojené komponenty.

• Audio signály (vzorkovací frekvence, bitová délka apod.) přenášené z rozhraní HDMI mohou být připojenou komponentou potlačeny.

• Zvuk může být přerušen, když dojde k prohození vzorkovací frekvence nebo počtu kanálů signálů audio výstupu z komponenty přehrávající zvuk.

• Pokud není připojená komponenta kompatibilní s technologií pro ochranu autorských práv (HDCP), může být obraz a/nebo zvuk z rozhraní HDMI TV OUT zkreslený, případně žádný. V takovém případě zkontrolujte specifikace připojené komponenty.

• Doporučujeme vám, abyste použili redukční kabel HDMI-DVI.

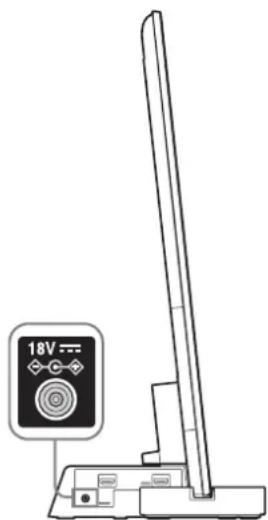

• Tento systém podporuje přenos Deep Colour, „x.v.Colour“ a 3D.11 (CZ) Krok 5: Připojení AC síťového kabelu Před připojením AC síťového kabelu AC adaptéru stojanu televizoru do síťové zástrčky připojte ke stojanu televizoru všechny komponenty a televizor.

• Stojan televizoru zapojte do snadno přístupné zásuvky. Pokud se stojan televizoru začne chovat nezvykle, okamžitě napájecí kabel ze zásuvky vytáhněte. Krok 6: Nastavování televizoru 1 Nastavte funkci „Ovládání HDMI“ na „Zap“. Stiskněte tlačítko HOME na dálkovém ovládání televizoru a následně vyberte nabídku; Nastavení > Externí vstupy > Nastavení HDMI > Ovládání HDMI > Zap 2 V nabídce „Reproduktory“ nastavte „Zvukový systém“. Stiskněte tlačítko SYNC MENU na dálkovém ovládání televizoru a následně vyberte nabídku; Reproduktory > Zvukový systém

• Po dokončení nastavení pro proces 1 a 2, rozsvítí se indikátor (zapnutí) : zeleně.

• Režim Volba scény Tento stojan televizoru je automaticky synchronizován s nastavením zvuku televizoru a spolupracuje s funkcí Volba scény, abyste si mohli pro zvolenou scénu zvolit optimální zvuk. Abyste zvuk změnili, upravte nastavení zvuku televizoru.

• Nastavení pozice Pokud na televizoru nastavíte „Ovládání exter. zaříz.“ na „Zap“, tento stojan televizoru upraví vyvážení hlasitosti mezi levým a pravým reproduktorem podle pozice při sledování. (Nastavení televizoru) Pro nastavení „Nastavení pozice“ stiskněte tlačítko HOME, potom zvolte > Systémová nastavení > Nastavení pozice > požadovaná možnost. HDMI1 Auto Obecná Kino SportHudebníAnimaceFotografie Hra GrafikaVolba scény12 (CZ) Sekce zesilovače Jmenovitý výkon Přední: 10 W + 10 W, (na kanál) 8 ohmů, 1 kHz, THD nižší než 1% Subwoofer: 20 W, 6 ohmů, 100 Hz, THD nižší než 1% Řešení problémů Zvuk Není zvuk:

• Zkontrolujte připojení HDMI kabelem.

• Zkontrolujte nastavení pro „Ovládání HDMI“ a „Zvukový systém“ v kroku 6 (strana 11). Používání se sluchátky:

• Přepněte „Zvukový systém“ na „TV reproduktory“ v nastavení „Reproduktory“. Použití s duálním zvukem digitálního vysílání televizoru:

• V závislosti na vysílání zvuk nelze přepnout. Přepněte nastavení televizoru „Optický výstup“ z „Auto“ na „PCM“. Použití s externím zařízením pro duální zvuk:

• Pokud nelze přepnout zvuk, aktivujte funkci PCM přepnutím nastavení zvukového výstupu externího zařízení. Indikátor I když je televizor zapnutý, kontrolka : (zapnuto) stojanu televizoru se nerozsvítí:

• Zkontrolujte, zda je AC síťový kabelu AC adaptéru zapojen do zásuvky.

• Obraťte se na službu zákaznické podpory. Kontrolka : (zapnuto) bliká červeně:

• Možná došlo u produktu k poruše. Zkontrolujte, kolikrát LED kontrolka blikne, a obraťte se na servisní centrum Sony. Indikátor 1 Kontrolka : (zapnuto) Svítí následujícím způsobem: Zeleně: Stojan televizoru je zapnutý. (Funkce „Reproduktory“ je nastavena na „Zvukový systém“.) Vyp: Stojan televizoru je v pohotovostním režimu nebo vypnutý. 2 Kontrolky zvukového formátu Rozsvítí se podle vstupního zvukového formátu stojanu televizoru. D: Dolby Digital DTS PLII: Dolby Pro Logic II Specifikace SU-B551S SU-B461S SU-B401S Rozměry: cm A 10,2 11,8 11,0 B 19,0 15,9 15,1 C 127,6 107,9 94,4

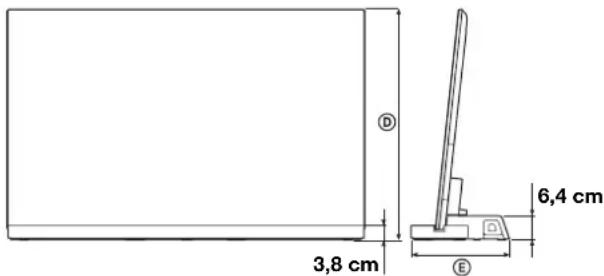

Dolby Digital DTS Všechny signály odpovídají 32, 44,1, 48 kHz. Reproduktory Jednotka předního reproduktoru Systém reproduktoru 2pásmový 2dílný, typ Bass reflex Jednotka reproduktoru Basový reproduktor: 30 × 100 mm kónický typ ×1 Výškový reproduktor: 30 mm kónický typ Jednotka subwooferu Systém reproduktoru Subwoofer, typ Bass reflex Jednotka reproduktoru 70 mm kónický typ Obecné Požadavky na energii 100 – 240 V, 50/60 Hz Spotřeba energie Zapnutý: 12 W Pohotovostní režim: 0,7 W Vzhled a specifikace podléhají změně bez předchozího upozornění.

• Spotřeba energie v pohotovostním režimu: 0,7 W

• U některých desek s tištěnými spoji nejsou použity halogenované zpomalovače hoření.

• Režim Výber scény Tento stojan na televízor sa automaticky zosynchronizuje so zvukom televízora a spolupracuje s funkciou výberu scény tak, že pre zvolenú scénu vyberie váš obľúbený zvuk. Zvuk zmeníte zmenou nastavení zvuku televízora.

• Skontrolujte, či je napájací kábel AC adaptéra zapojený do elektrickej zásuvky na stene.

• Problém konzultujte so servisom podpory. Indikátor : (napájanie) bliká na červeno:
