SUB461S - TV nábytek SONY - Bezplatný návod k obsluze

Typ produktu	TV nábytek (stojan na televizi)
Značka	Sony
Model	SUB461S

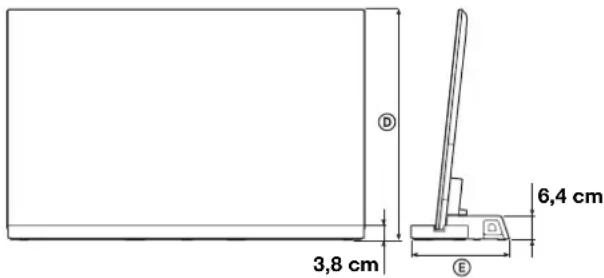

Rozměry (Š x V x H)	107,9 x 68,7 x 27,7 cm (podle rozměrů udaných pro model SU-B461S)
Hmotnost	5,6 kg
Napájení	100-240 V AC, 50/60 Hz
Elektrická spotřeba (provoz)	12 W
Elektrická spotřeba (pohotovostní režim)	0,7 W
Zesilovač	Digitální S-Master, jmenovitý výkon předních 2 × 10 W (8 ohmů, 1 kHz), subwoofer 20 W (6 ohmů, 100 Hz)
Podporované zvukové formáty	Dolby Digital, DTS, Dolby Pro Logic II
Konektivita	1 HDMI vstup (kompatibilní s ARC), HDMI konektor pro připojení TV a přehrávačů
Hlavní funkce	Ovládání přes HDMI, synchronizace zvuku s televizorem, ovládání polohy (audio vyvážení podle polohy diváka)
Přední reproduktory	2pásmové Bass reflex, basový 30 × 100 mm kuželový, výškový 30 mm kuželový
Subwoofer	Bass reflex, reproduktor 70 mm kuželový
Kompatibilita s televizory	KDL-46HX92x, KDL-46HX82x, KDL-46NX72x
Obsah balení	Stojan, boční panely, těsnění, stojka, rozpěrka, šrouby, napájecí adaptér, HDMI kabel, návod k použití, záruční list
Údržba a čištění	Měkký suchý hadřík; na odolné skvrny hadřík lehce navlhčený neutrálním mýdlem, poté otřít suchým hadříkem. Nepoužívejte ředidla ani benzín.
Bezpečnost	Povinné upevnění na stěnu, aby se zabránilo převržení; instalace na stabilní povrch; nezakrývejte větrací otvory; používejte pouze se specifikovanými televizory.
Opravitelnost	Výměna napájecího kabelu výhradně v kvalifikované dílně; v případě poruchy (blikající červená kontrolka) kontaktujte servis Sony.

Často kladené otázky - SUB461S SONY

Které televizory jsou kompatibilní se stojanem Sony SUB461S?

Stojan je určen pro televizory Sony KDL-46HX92x, KDL-46HX82x a KDL-46NX72x. "x" v názvu modelu odpovídá číslům nebo znakům specifickým pro každou regionální variantu.

Jak upevnit televizor na stojan?

Nejprve umístěte rozpěrku stojky na stojan, poté připevněte stojku pomocí 4 šroubů (PSW4×12). Vložte televizor do drážky stojanu a zajistěte jej 3 upevňovacími šrouby (PSW5×16). Šrouby utáhněte utahovacím momentem přibližně 1,5 N·m.

Co dělat, když kontrolka napájení stojanu bliká červeně?

Červené blikání indikuje poruchu. Zaznamenejte počet bliknutí a kontaktujte podporu Sony pro pomoc.

Jak čistit stojan na televizi?

Použijte měkký suchý hadřík. Na odolné skvrny lehce navlhčete hadřík neutrálním mýdlem, otřete a poté osušte suchým hadříkem. Nikdy nepoužívejte ředidla, benzín ani agresivní chemikálie.

Je stojan dodáván s HDMI kabelem?

Ano, v balení je dodáván High Speed HDMI kabel pro připojení televizoru ke stojanu.

Jak zabránit převržení stojanu?

Do zdi upevněte vrut do dřeva (průměr 4 mm) a do otvoru stojanu šroub do kovu (M4×16). Spojte oba šrouby pevným lankem (není součástí balení) pro zajištění celé sestavy.

Mohu používat sluchátka se stojanem?

Ano, ale v systémové nabídce televizoru musíte nastavit možnost "Reproduktory" na "TV reproduktor", abyste vypnuli zvuk stojanu a mohli používat sluchátka.

Podporuje stojan 3D?

Ano, stojan podporuje 3D signály přes HDMI, zejména formáty "Frame Packing" a "Side-by-Side" pro rozlišení 720p a 1080i/p.

Jak aktivovat funkci ARC (Audio Return Channel)?

Připojte stojan k HDMI IN 1 konektoru televizoru kompatibilního s ARC (označen "ARC"). V nastavení televizoru aktivujte funkci "Ovládání přes HDMI". Zvuk z televizoru se pak bude přenášet přes stojan.

Jaký je výkon zesilovače?

Digitální zesilovač S-Master poskytuje 2×10 W pro přední reproduktory (8 ohmů, 1 kHz, THD <1 %) a 20 W pro subwoofer (6 ohmů, 100 Hz, THD <1 %).

NÁVOD K OBSLUZE SUB461S SONY

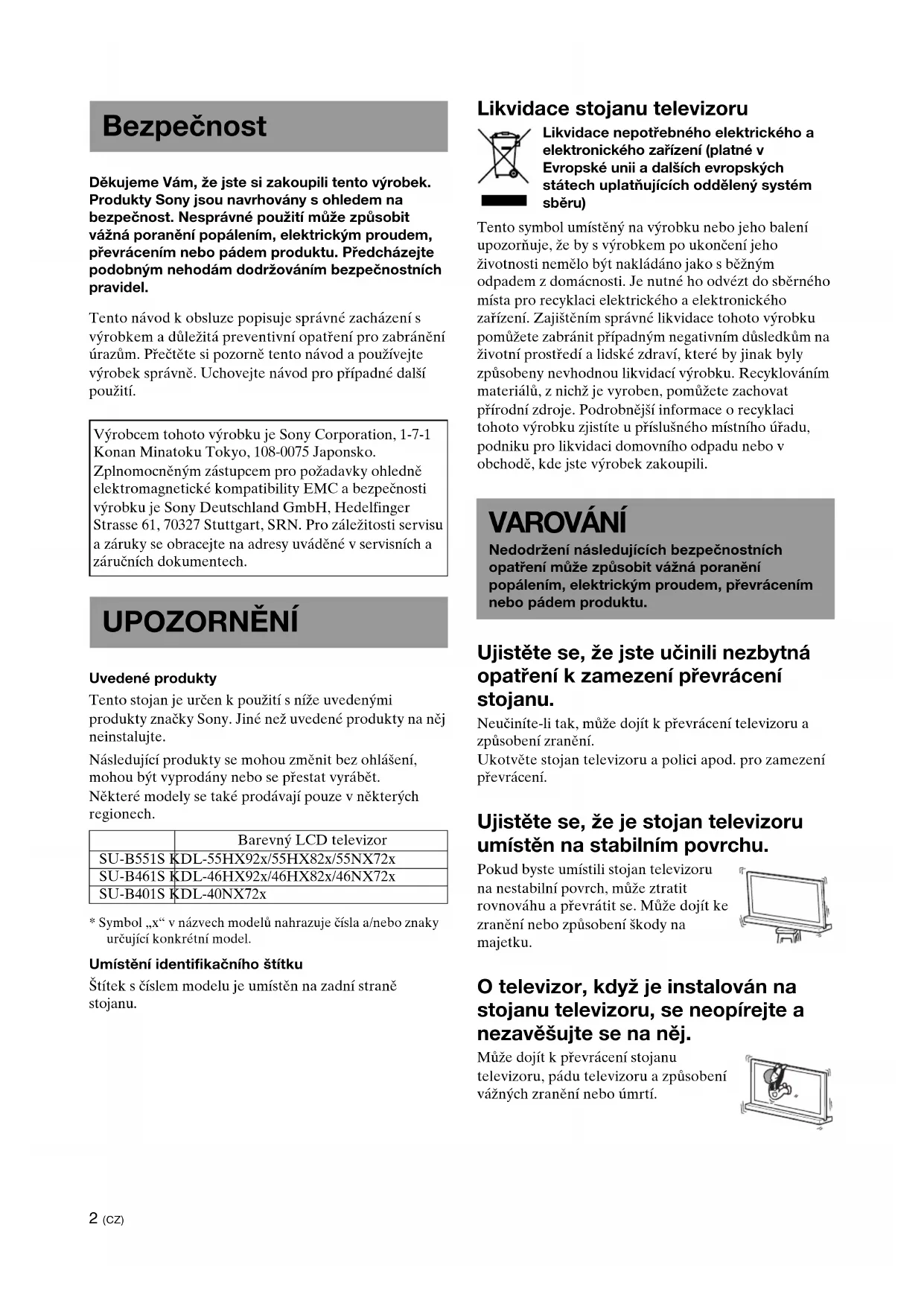

Děkujeme vám, že jste si zakoupili tento výrobek. Produkty Sony jsou navrhovány s ohledem na bezpečnost. Nesprávné použití může způsobit vážná poranění popálením, elektrickým proudem, převrácením nebo pádem produktu. Předcházejte podobným nehodám dodržováním bezpečnostních pravidel.

Tento návod k obsluze popisuje správné zacházení s výrobkem a důležitá preventivní opatření pro zabránění úrazům. Přečtěte si pozorně tento návod a používejte výrobek správně. Uchovejte návod pro případné další použití.

Výrobcem tohoto výrobku je Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japonsko. Zplnomocněným zástupcem pro požadavky ohledně elektromagnetické kompatibility EMC a bezpečnosti výrobku je Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, SRN. Pro záležitosti servisu a záruky se obracejte na adresy uváděné v servisních a záručních dokumentech.

UPOZORNĚNÍ

Uvedené produkty

Tento stojan je určen k použití s níže uvedenými produkty značky Sony. Jiné než uvedené produkty na něj neinstalujte.

Následující produkty se mohou změnit bez ohlášení, mohou být vyprodány nebo se přestat vyrábět.

Některé modely se také prodávají pouze v některých regionech.

	Barcvný LCD tclvizor
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

• Symbol „x“ v názvech modelů nahrazuje čísla a/nebo znaky určující konkrétní model.

Umístění identifikačního štítku

Štítek s číslem modelu je umístěn na zadní straně stojanu.

Likvidace stojanu televizoru

Likvidace nepotřebného elektrického a elektronického zařízení (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete zachovat přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, podniku pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

VAROVÁNÍ

Nedodržení následujících bezpečnostních opatření může způsobit vážné poranění, popálení, úraz elektrickým proudem, převrácení nebo pád produktu.

Ujistěte se, že jste učinili nezbytná opatření k zamezení převrácení stojanu.

Neučiníte-li tak, může dojít k převrácení televizoru a způsobení zranění.

Ukotvěte stojan televizoru a polici apod. pro zamezení převrácení.

Ujistěte se, že je stojan televizoru umístěn na stabilním povrchu.

Pokud byste umístili stojan televizoru na nestabilní povrch, může ztratit rovnováhu a převrátit se. Může dojít ke zranění nebo způsobení škody na majetku.

O televizor, když je instalován na stojanu televizoru, se neopírejte a nezavěšujte se na něj.

Může dojít k převrácení stojanu televizoru, pádu televizoru a způsobení vážných zranění nebo úmrtí.

Nezakrývejte ventilační otvory televizoru.

Ventilační otvory v televizoru jsou nezbytné pro zajištění spolehlivého fungování televizoru a chrání jej před přehřátím.

• Nezahrazujte ventilační otvory ani je nezakrývejte látkami či jinými materiály.
• Nedopusťte, aby do ventilačních otvorů padaly předměty nebo aby tam natekla kapalina.

Nepokládejte na televizor předměty naplněné kapalinami, jako je váza nebo květina v květináči.

Nepoužívejte televizor připojený do elektrické sítě v blízkosti vody, například u vany, umyvadla, kuchyňského dřezu, prostoru na praní, ve vlhkém sklepě nebo v blízkosti bazénu apod.

Neinstalujte televizor do míst vystavených extrémním teplotám, například na přímé sluneční světlo, do blízkosti radiátorů či topení.

Televizor se v takovém prostředí může přehřát, což by mohlo způsobit deformaci krytu a/nebo poruchu televizoru.

Neinstalujte televizor do míst, kde je přímé proudění vzduchu z klimatizace.

Uvnitř televizoru by mohla kondenzovat vlhkost a způsobit tak jeho poruchu.

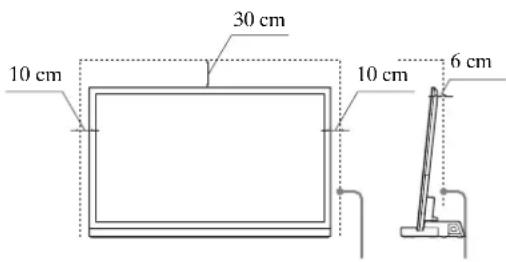

Okolo televizoru ponechte dostatek prostoru, abyste umožnili dostatečnou cirkulaci vzduchu.

Udělejte dostatek místa okolo televizoru, jak je zobrazeno níže.

Ponechejte v okolí sestavy minimálně tolik místa.

AC síťový kabel

• Televizor připojte třívodičovou uzemněnou zástrčkou do zásuvky s ochranným uzemněním. Používejte pouze síťové kabely pro střídavý proud dodávané firmou Sony, nikoliv od jiných výrobců.
• Během instalace televizoru na stojan televizoru zamezte přiskřípnutí AC síťového kabelu nebo připojovacího kabelu. Poškozený síťový AC kabel nebo připojovací kabel může způsobit požár nebo elektrický šok.
• Při pohybování stojanem televizoru dbejte na to, abyste nestoupli na AC síťový kabel nebo připojovací kabel. Poškozený síťový AC kabel nebo připojovací kabel může způsobit požár nebo elektrický šok.
• Pokud zakopnete o AC síťový kabel nebo připojovací kabel, může dojít k převrácení stojanu televizoru a ke zranění. Když odpojíte AC síťový kabel ze zásuvky, dojde k naprostému přerušení dodávky elektrické energie stojanu televizoru.

POZNÁMKY K NAPÁJECÍMU ADAPTÉRU

Varování

Zařízení nevystavujte dešti a vlhku – předejdete tak riziku požáru nebo úrazu elektrickým proudem.

Nedávejte na zařízení nádoby naplněné tekutinami, například vázy. Vyhnete se tak riziku zranění elektrickým proudem.

Zařízení neumísťujte v uzavřených prostorách, jako je knihovna nebo police.

• Elektrická zásuvka musí být nainstalována v blízkosti zařízení a musí být snadno přístupná.
• Používejte pouze dodaný napájecí kabel a adaptér.
• Nepoužívejte jiný napájecí adaptér. Mohlo by dojít k poruše. Zapojte napájecí adaptér do snadno přístupné zásuvky.
• Napájecí kabel neomotávejte okolo napájecího adaptéru. Mohlo by dojít k poškození kabelu a tím i k poškození televizoru. Nedotýkejte se adaptéru mokrýma rukama.
• Pokud u napájecího adaptéru zaznamenáte neobvyklé jevy, ihned jej odpojte ze zásuvky.
• Pokud je zařízení zapojeno do elektrické zásuvky, není odpojeno od zdroje elektrického proudu, ani když je zařízení vypnuto.

UPOZORNĚNÍ

V případě nedodržení následujících opatření může dojít k poranění nebo hmotným škodám.

Neinstalujte žádná zařízení kromě uvedeného produktu.

Stojan televizoru je určen k použití pouze s uvedenými produkty. V případě instalace nevhodného zařízení může dojít k pádu, poškození nebo poranění. Není-li uvedeno jinak, zachycují ilustrace použité v tomto návodu produkty KDL-40NX72x.

Ujistěte se, že je televizor zajištěn.

Zajistěte televizor na stojanu pomocí dodaných šroubů. Pokud televizor není řádně nainstalován a zajištěn, může dojít následkem převrácení stojanu televizoru ke zranění.

Poznámky k instalaci

Neumísťujte stojan televizoru na šikmý nebo nerovný povrch. Řiďte se níže uvedenými pokyny.

• Před instalací stojanu televizoru na měkkém povrchu (koberci, rohoži apod.) umístěte na určené místo pevnou desku.
• Neinstalujte stojan televizoru na místě vystaveném přímému slunečnímu záření nebo v blízkosti topení.
• Neinstalujte stojan televizoru na horkém či vlhkém místě nebo mimo budovu.

Poznámky k používání

Čištění

Čistěte stojan televizoru otřením suchou a měkkou látkou. Těžko odstranitelné skvrny lze odstranit přetřením hadříkem lehce namočeným v mýdlové vodě. Potom sklo osušte suchým hadříkem. Nepoužívejte k čištění chemikálie, např. ředidlo nebo benzín, mohlo by dojít k poškození povrchu stojanu televizoru.

Dbejte na to, aby instalaci prováděly nejméně dvě osoby.

Ujistěte se, že instalaci televizoru na stojan televizoru provádějí nejméně dvě osoby. Pokud instalaci provádí pouze jedna osoba, může dojít k nehodě nebo zranění.

Stojan televizoru žádným způsobem neupravujte.

Mohlo by dojít k pádu stojanu a způsobení zranění.

Ujistěte se, že provádíte instalaci televizoru podle pokynů v příručce.

Utahujte šrouby pevně. Nebude-li instalace provedena bezpečně, může dojít k pádu televizoru a způsobení zranění.

Provádějte instalaci se zvýšenou opatrností, aby nedošlo k poranění rukou nebo prstů.

Při přemisťování nadržte stojan televizoru za podpěru. - Provádějte instalaci televizoru opatrně, aby nedošlo k poranění prstů nebo rukou.

BEZPEČNOSTNÍ OPATŘENÍ

O zdrojích elektrické energie

• Pokud nebudete stojan televizoru po delší dobu používat, nezapomeňte stojan vypojit ze zásuvky. Při odpojování kabelu ze zásuvky uchopte samotnou zástrčku, nikdy netahejte za kabel. Výměnu síťového kabelu smí provádět výhradně kvalifikovaný servis.

O provozu

Před připojováním ostatních komponent musíte stojan televizoru vypnout a odpojit.

Autorská práva

Tento stojan televizoru využívá Dolby Digital a Pro Logic Surround a DTS** Digital Surround System.

• Vyrobeno na základě licence od Dolby Laboratories. Dolby, Pro Logic a symbol dvojitého D jsou ochranné známky společnosti Dolby Laboratories.

** Vyrobeno na základě licence podle amerických patentů číslo: 5 451 942; 5 956 674; 5 974 380; 5 978 762; 6 487 535 a dalších amerických i světových patentů, ať již vydaných nebo čekajících na schválení. DTS a symbol jsou registrovanými obchodními značkami a logo DTS Digital Surround a DTS jsou obchodními značkami společnosti DTS, Inc. Produkt obsahuje software. © DTS, Inc. Všechna práva vyhrazena.

Tento stojan televizoru využívá technologii High-Definition Multimedia Interface (HDMI™).

HDMI, logo HDMI a High-Definition Multimedia Interface jsou ochrannými známkami nebo registrovanými obchodními známkami HDMI Licensing LLC ve Spojených státech a v ostatních zemích.

"BRAVIA" je obchodní značka společnosti Sony Corporation.

Digital Surround

PRO

FRONT SURROUND

Digital Amplifier

Poznámka pro vybalování stojanu z krabice

Stojan držte pevně, ale nakládejte s ním velmi opatrně.

Krok 1: Kontrola součástek

Název Množství
Stojan	1
Zadní kryt L*	1
Zadní kryt P*	1
Spojovací element	1
Čcp	1
Rozpěrka Čepu**	1
Šroub pro prípojení podpěry k tlevizoru (PSW5 × 16) (× 3 ks) Šroub pro uchycení spojovacího elementu (PSW5 × 16) (× 3 ks)	6
Šroub Čepu (PSW4 × 12)	4
AC adaptér (ACDP-001) 1
AC sǐrový kabel
Vysokorychlostné HDMI kabel 1
Námod k obsluze 1
Záručné karta

• Pouze pro model SU-B551S. ** Pouze pro modely SU-B551S/461S.

VAROVÁNÍ

Pokud dojde k přiskřípnutí AC síťového kabelu pod nebo mezi součásti zařízení, může dojít ke zkratu nebo elektrickému šoku. Pokud zakopnete o AC síťový kabel nebo připojovací kabel, může dojít k převrácení stojanu televizoru a ke zranění.

Zvolte místo instalace a umístěte stojan televizoru před instalací televizoru.

Díky vysoké hmotnosti televizoru se doporučuje zvolit místo instalace předem a provést sestavení stojanu na zvoleném místě.

Pro informace o odpojení stolního stojanu od televizoru viz návod k použití dodaný k vašemu televizoru.

Krok 2:

Instalace televizoru

Před sestavováním

• Před sestavováním se ujistěte, že máte k dispozici křížový šroubovák vhodný pro práci s dodanými šrouby. -Používáte-li elektrický šroubovák, nastavte utahovací moment na přibližně 1,5 N·m {15 kgf·cm}.

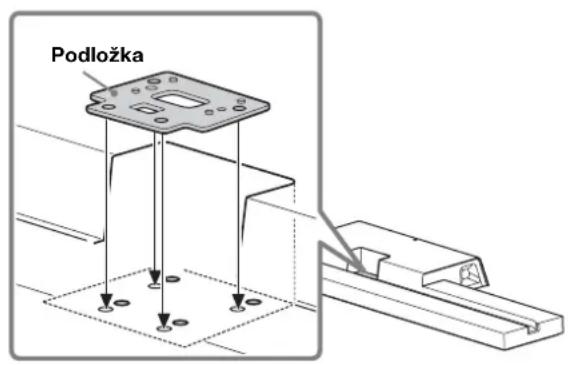

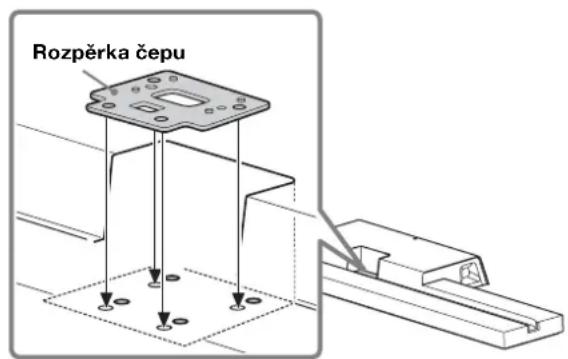

1 Umístěte rozpěrku čepu na stojan televizoru.

Rozpěrka čepu se používá k nastavení výšky čepu a televizoru.

Nezapomeňte připojit rozpěrku čepu.

Pouze pro KDL-55HX82x/46HX82x/55NX72x/46NX72x:

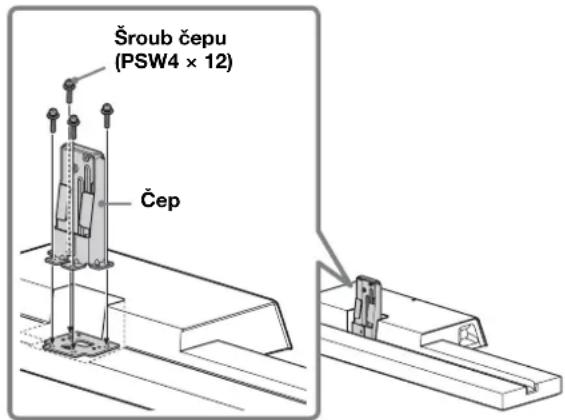

2 Připojte čep a rozpěrku čepu (pouze pro KDL-55HX82x/46HX82x/55NX72x/46NX72x) ke stojanu televizoru pomocí čtyř šroubů čepu (PSW4 × 12) (součásti dodávky).

3 Když televizor přemisťujete, držte televizor tak, jak je znázorněno níže.

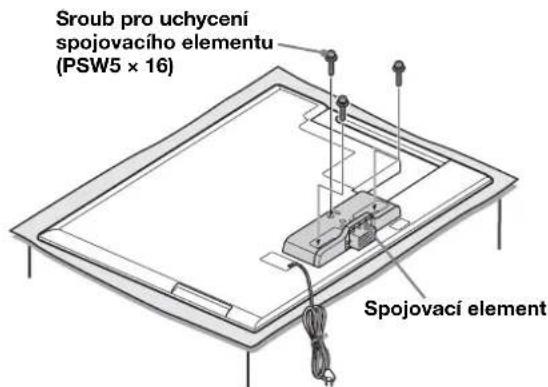

4 Dodaný spojovací element připevněte k zadní části televizoru třemi šrouby (PSW5 × 16) (součásti dodávky).

Posunutím spojovací element připojte.

Dbejte na to, abyste uvolněné šrouby uschovali. Když budete odpojovat stolní stojan od obrazovky, položte televizor obrazovkou dolů na stabilní pracovní povrch o větší ploše, než je plocha obrazovky. - Abyste zabránili poškození povrchu LCD obrazovky, položte na pracovní povrch měkkou látku.

UPOZORNĚNÍ

• Je-li obrazovka vystavena tlaku nebo úderu, může LCD obrazovka prasknout nebo být poškozena.
• Položte televizor obrazovkou dolů na stabilní a rovný povrch tak, aby stolní stojan přesahoval přes hranu povrchu.

Pokud by byla obrazovka ve stejné úrovni jako základna stolního stojanu, jednalo by se o nestabilní pracovní podmínky a mohlo by dojít k poškození obrazovky.

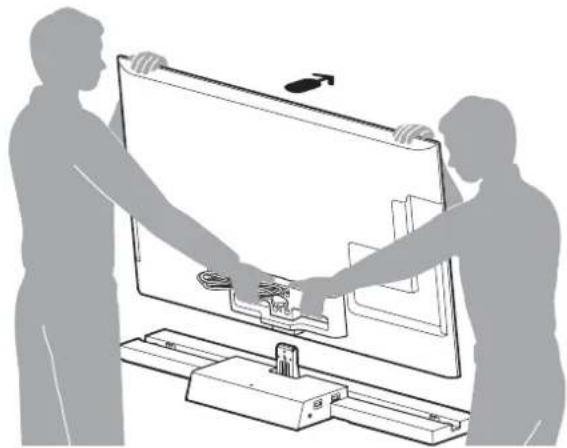

5 Nasaďte televizor do stojanu televizoru.

Televizor se upevňuje zasazením do drážky na stojanu televizoru.

← Šipka ukazuje přední stranu stojanu.

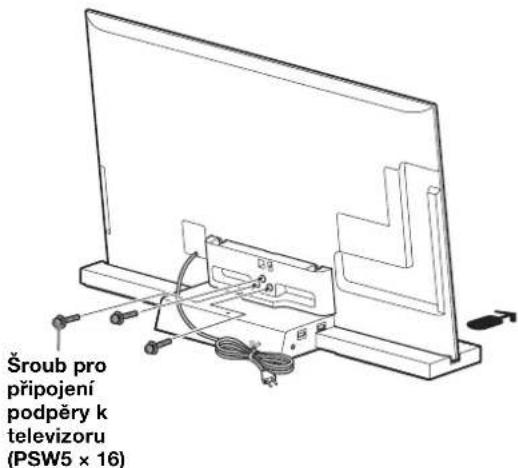

6 Upevněte televizor a stojan televizoru pomocí tří šroubů pro připojení podpěry k televizoru (PSW5 × 16) (součásti dodávky).

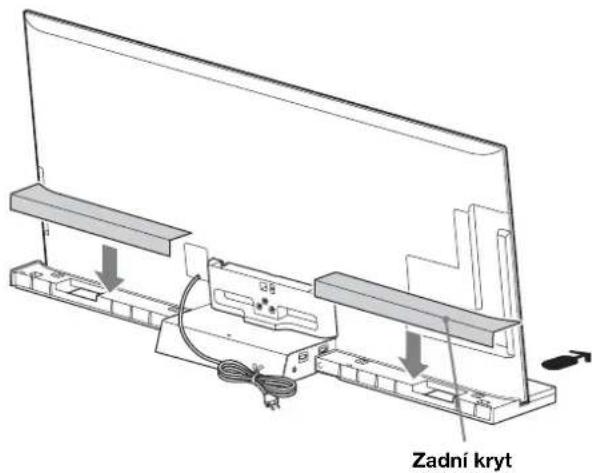

7 Připevněte zadní kryt ke stojanu televizoru. (Pouze pro model SU-B551S)

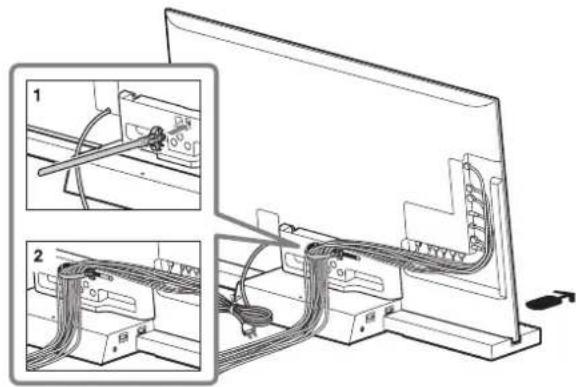

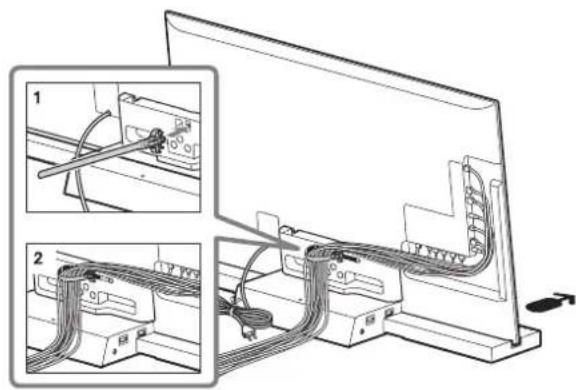

8

Spojování kabelů.

Použijte kabelovou spojku dodanou s televizorem.

Nespojujte AC síťový kabel s ostatními kabely.

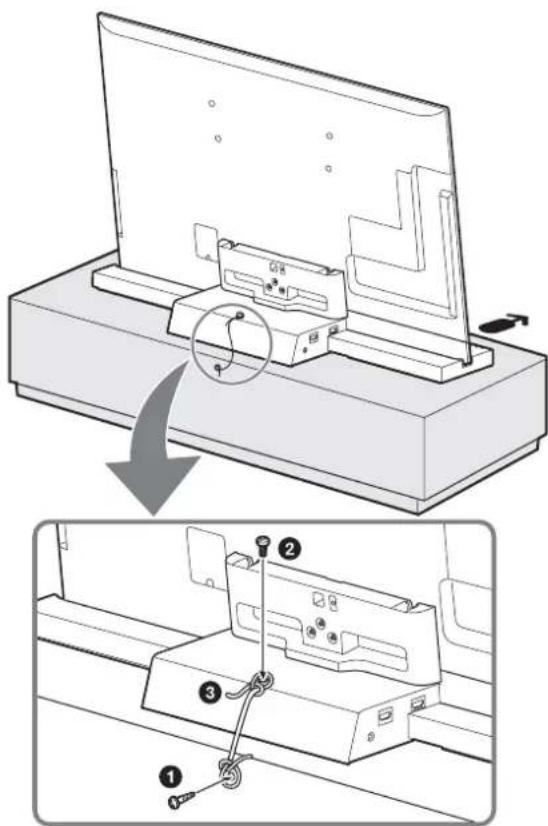

Krok 3: Bezpečnostní opatření k zabránění převrácení

VAROVÁNÍ

Ujistěte se, že jste učinili nezbytná opatření k zamezení převrácení stojanu televizoru a způsobení zranění a škody.

Do desky zašroubujte vrut do dřeva (průměr 4 mm, není součástí dodávky). 2. Do otvoru na šroub stojanu televizoru zašroubujte šroub do kovu (M4 × 16, není součástí dodávky). 3. Vrut do dřeva a šroub do kovu svažte silnou šňůrou (není součástí dodávky).

Krok 4:

Propojení televizoru a přehrávače

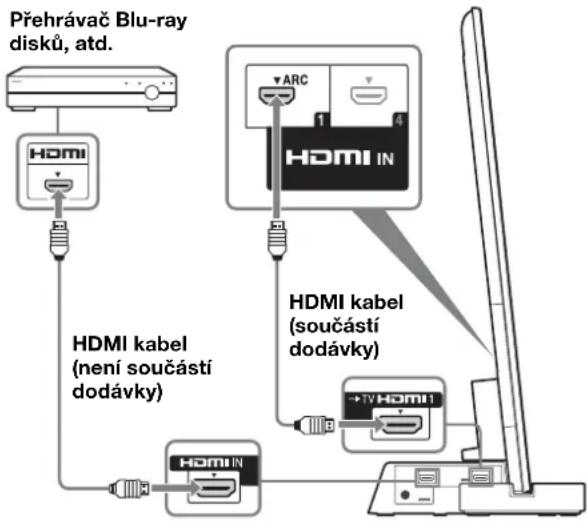

Připojte televizor s rozhraním HDMI IN 1 ke stojanu televizoru pomocí HDMI kabelu.

Připojením component kompatibilních se Sony „BRAVIA“ Sync pomocí HDMI kabelu můžete zjednodušit jejich používání, když na televizoru nastavíte funkci Ovládání HDMI.

Nepřipojujte prosím počítač pomocí HDMI.

• Stojan televizoru je kompatibilní s funkcí Audio Return Channel (ARC). Pokud připojíte stojan televizoru k Rozhraní HDMI IN 1 televizoru kompatibilního s ARC pomocí HDMI kabelu, nemusíte připojovat televizor ke stojanu televizoru digitálním optickým kabelem.
• Je-li rozhraní HDMI televizoru kompatibilní s funkcí ARC, uvidíte vedle rozhraní HDMI písmena „ARC“. I když k rozhraní připojíte HDMI kabel, nebudete moci funkci ARC využívat, pokud není rozhraní HDMI kompatibilní s funkcí ARC. Funkce ARC je k dispozici pouze tehdy, je-li zapnuta funkce Ovládání HDMI.

• I když je stojan televizoru vypnutý (aktivní pohotovostní režim), bude HDMI signál vysílán z připojené komponenty do televizoru připojením HDMI. Na televizoru si tak můžete užívat obraz a zvuk z komponenty.

• Používejte vysokorychlostní HDMI kabel. Pokud použijete běžný HDMI kabel, nemusí se obraz 1080p, Deep Colour a 3D zobrazovat správně.

Doporučujeme vám, abyste použili autorizovaný HDMI kabel. - Je-li obraz špatný nebo pokud z komponenty připojené HDMI kabelem nevychází zvuk, zkontrolujte nastavení připojené komponenty. - Audio signály (vzorkovací frekvence, bitová délka apod.) přenášené z rozhraní HDMI mohou být připojenou komponentou potlačeny. Zvuk může být přerušen, když dojde k prohození vzorkovací frekvence nebo počtu kanálů signálu audio výstupu z komponenty přehrávající zvuk. - Pokud není připojená komponenta kompatibilní s technologií pro ochranu autorských práv (HDCP), může být obraz a/nebo zvuk z rozhraní HDMI TV OUT zkreslený, případně žádný. V takovém případě zkontrolujte specifikace připojené komponenty. Doporučujeme vám, abyste použili redukční kabel HDMI-DVI. Tento systém podporuje přenos Deep Colour, x.v.Color" a 3D.

Krok 5:

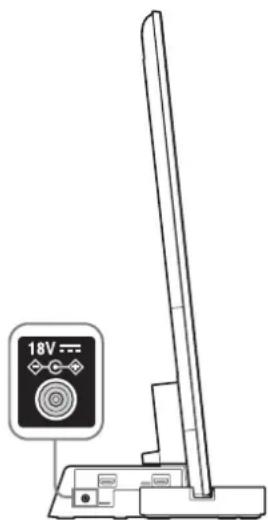

Připojení AC síťového kabelu

Před připojením AC síťového kabelu AC adaptéru stojanu televizoru do síťové zásuvky připojte ke stojanu televizoru všechny komponenty a televizor.

• Stojan televizoru zapojte do snadno přístupné zásuvky.

Pokud se stojan televizoru začne chovat nezvykle,

okamžitě napájecí kabel ze zásuvky vytáhněte.

Krok 6:

Nastavování televizoru

Stiskněte tlačítko HOME na dálkovém ovládání televizoru a následně vyberte nabídku;

Nastavení kterní vstupy Nastavení HDMI Ovládání HDMI Zap

2V nabídce „Reproduktory“ nastavte

"Zvukový systém".

Stiskněte tlačítko SYNC MENU na dálkovém ovladači televizoru a následně vyberte nabídku: Reproduktory > Zvukový systém.

• Po dokončení nastavení pro proces ① a ② se rozsvítí indikátor (zapnutí) zeleně.

- Režim Volba scény

Tento stojan televizoru je automaticky synchronizován s nastavením zvuku televizoru a spolupracuje s funkcí Volba scény, abyste si mohl pro zvolenou scénu zvolit optimální zvuk.

Abyste zvuk změnili, upravte nastavení zvuku televizoru.

Nastavení pozice

Pokud na televizoru nastavíte „Ovládání externích zařízení“ na „Zap“, tento stojan televizoru upraví vyvážení hlasitosti mezi levým a pravým reproduktorem podle pozice při sledování. (Nastavení televizoru)

Pro nastavení „Nastavení pozice“ stiskněte tlačítko

HOME, potom zvolte Systémová nastavení >

Nastavení pozice > požadovaná možnost.

Řešení problémů

Zvuk

Není zvuk:

Zkontrolujte připojení HDMI kabelem. Zkontrolujte nastavení pro „Ovládání HDMI“ a „Zvukový systém“ v kroku 6 (strana 11).

• Přehrávač, zvukový systém na TV reproduktory v nastavení Reproduktory. Použití s duálním zvukem digitálního vysílání televizorů: V závislosti na vysílání zvuk nelze přepnout. Přepněte nastavení televizoru „Optický výstup“ z „Auto“ na „PCM“. Použití s externím zařízením pro duální zvuk:
• Pokud nelze přepnout zvuk, aktivujte funkci PCM přepnutím nastavení zvukového výstupu externího zařízení.

Indikátor

I když je televizor zapnutý, kontrolka I (zapnuto) stojanu televizoru se nerozsvítí:

Zkontrolujte, zda je AC síťový kabel AC adaptéru zapojen do zásuvky. - Obraťte se na službu zákaznické podpory.

Kontrolka (zapnuto) bliká červeně: - Možná došlo u produktu k poruše. Zkontrolujte, kolikrát LED kontrolka blikne, a obraťte se na servisní centrum Sony.

Indikátor

1 Kontrolka I (zapnuto)

Svítí následujícím způsobem: Zeleně: Stojan televizoru je zapnutý. (Funkce „Reproduktory“ je nastavena na „Zvukový systém“.)

Vypnuto: Stojan televizoru je v pohotovostním režimu nebo vypnutý.

2 Kontrolky zvukového formátu

Rozsvítí se podle výstupního zvukového formátu stojanu televizoru.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

Specifikace

		SU-B551S SU	-B461S SU-B401S
Rozměry: cm	A1	0,2 11,8	11,0
	B1	9,0	15,9	15,1
	C	127,6	107,9	94,4
	D	55HX92x: 79,6	46HX92x: 68,6	-
		55HX82x: 79,8	46HX82x: 68,7	-
		55NX72x: 79,7	46NX72x: 68,7	40NX72x: 61,2
	E2	9,2	27,7	26,1
Hmotnost stojanu:		6,3 kg	5,6 kg	4,9 kg

Sekce zesilovače

Jmenovitý výkon Přední: 10W + 10W (na kanál)

Jednotka reproduktoru

Basový reproduktor: 30 × 100 mm

kónický typ ×1

Výškový reproduktor: 30mm

kónický typ

Jednotka subwooferu

Systém reproduktoru

Subwoofer, typ Bass reflex

Jednotka reproduktoru

70 mm kónický typ

Obecné

Požadavky na energii

100 - 240V,50 / 60Hz

Spotřeba energie

Zapnuto: 12 W

Pohotovostní režim: 0,7 W

• Spotřeba energie v pohotovostním režimu: 0,7 W. U některých desek s tištěnými spoji nejsou použity halogenované zpomalovače hoření. Více než 85% koeficientu účinnosti jednotky zesilovače je dosaženo s využitím plně digitálního zesilovače S-Master.

Vzhled a specifikace podléhají změně bez předchozího upozornění.

Bezpečnost

Kabel elektrického napájení

Zaistěte, aby montáž vykonávaly alespoň dvě osoby.

Stojan na televizor neupravujte.

• Pokud stojan na televizor nebudete používat delší čas, odpojte jeho napájecí kabel z elektrické zásuvky na stěně. Při odpájení elektrického napájecího kabelu uchopte zástrčku, nikdy netahejte za samotný kabel. Výměnu elektrického napájecího kabelu může vykonat pouze autorizovaný servis.

Provoz / Obsluha

Před připojením jiných komponentů se přesvědčte, že je stojan na televizor vypnutý a odpojený.

Autorská práva

Tento stojan na televizor disponuje systémem Dolby Digital, Pro Logic Surround a DTS** Digital Surround.

• Vyrobené v licencii spoločnosti Dolby Laboratories. Dolby, Pro Logic a symbol dvojitého D sú ochranné známky spoločnosti Dolby Laboratories.

** Vyrobené v licencii U.S. patentov č.: 5451942; 5956674; 5974380; 5978762; 6487535 a iných vydaných a čakajúcich patentov v U.S.A. a na celom svete. DTS a Symbol sú registrované obchodné známky, DTS Digital Surround a logo DTS sú ochranné známky spoločnosti DTS, Inc. Produkt obsahuje softvér. © DTS, Inc. Všetky práva vyhradené.

Tento stojan na televízor disponuje technológiou rozhrania HDMITM (High-Definition Multimedia Interface).

Podložka sa používa na nastavenie výšky krku a

TV prijímača.

Na podložku nezabudnite.

Len pre modely KDL-55HX82x/46HX82x/ 55NX72x/46NX72x:

Televízor nainštalujete vložením do drážky stojanu na televízor.

Použite svorku na kábel dodanú s TV prijímačom.

Pripojenie elektrického napájacieho kábla

Krok 6:

Ak na TV prijímači nastavíte „Ovládanie ext. zariad.“ na „Zap“, stojan na televízor upraví vyváženie hlasitosti medzi ľavým a pravým reproduktorom v závislosti od polohy sledovania. (Nastavenie TV prijímača)

Ak chcete upraviť „Nastavenie pozície“, stlačte tlačidlo

HOME a vyberte možnosť Nastavenia systému ⇓ Nastavenie pozície ⇓ požadovanú možnosť.

Riešenie problémov

Zvuk

Nepočul som zvuk:

• Skontrolujte prepojenie kábla HDMI.
• Skontrolujte nastavenia „Ovládanie pre HDMI“ a „Audio systém“ podľa kroku 6 (strana 11).

Použitie so slúchadlami:

V nastaveniach Audio systém prepnite na Reproduktor TV.

Indikátor (napájanie) bliká na červeno: - Mohlo sa stať, že došlo k poruche. Skontrolujte, koľkokrát kontrolka LED zabliká a problém konzultujte so servisným centrom Sony.

Indikátor

Indikátor: (napájanie)

Svieti nasledovne:

Jedno vedľa druhého (polovica)

1920× 1080p@ 59,94/60 Hz

Jedno vedľa druhého (polovica)

1280× 720p@50Hz

Balíky obrázkov

1920× 1080i@50Hz

Balíky obrázkov

1920× 1080i@50Hz

Jedno vedla druhého (polovica)

1920× 1080p@50Hz

Jedno vedla druhého (polovica)

1920× 1080p@24Hz

Balíky obrázkov

Reproduktorový systém

Reproduktorová jednotka

Woofer: 30 × 100 mm kónický typ, × 1

Tweeter: 30mm kopulový typ

Subwoofer

Reproduktorový systém

Subwoofer, typ Bass reflex

Reproduktorová jednotka
