SUB461S - ТВ мебель SONY - Бесплатное руководство пользователя

Тип продукта	ТВ-тумба (подставка для телевизора)
Бренд	Sony
Модель	SUB461S
Размеры (Ш x В x Г)	107,9 x 68,7 x 27,7 см (согласно размерам, указанным для модели SU-B461S)
Вес	5,6 кг
Питание	100-240 В перем. тока, 50/60 Гц
Потребляемая мощность (работа)	12 Вт
Потребляемая мощность (ожидание)	0,7 Вт
Усилитель	Цифровой S-Master, номинальная мощность фронтальные 2 x 10 Вт (8 Ом, 1 кГц), сабвуфер 20 Вт (6 Ом, 100 Гц)
Поддерживаемые аудиоформаты	Dolby Digital, DTS, Dolby Pro Logic II
Подключение	1 вход HDMI (совместимый с ARC), разъем HDMI для подключения телевизора и плееров
Основные функции	Управление по HDMI, синхронизация звука с телевизором, контроль положения (баланс звука в зависимости от положения зрителя)
Фронтальные динамики	2-полосные фазоинверторные, НЧ 30 x 100 мм конический, ВЧ 30 мм конический
Сабвуфер	Фазоинверторный, динамик 70 мм конический
Совместимость с телевизорами	KDL-46HX92x, KDL-46HX82x, KDL-46NX72x
Содержимое упаковки	Подставка, боковые панели, прокладка, стойка, проставка, винты, адаптер питания, кабель HDMI, руководство по эксплуатации, гарантийный талон
Уход и чистка	Мягкая сухая ткань; для стойких пятен слегка смочите ткань нейтральным мылом, затем вытрите сухой тканью. Не используйте растворители или бензин.
Безопасность	Обязательное крепление к стене для предотвращения опрокидывания; установка на устойчивой поверхности; не закрывайте вентиляционные отверстия; используйте только с указанными телевизорами.
Ремонтопригодность	Замена шнура питания только в квалифицированной мастерской; обращайтесь в службу Sony при неисправности (мигает красный индикатор).

Часто задаваемые вопросы - SUB461S SONY

Какие телевизоры совместимы с подставкой Sony SUB461S?

Подставка предназначена для телевизоров Sony KDL-46HX92x, KDL-46HX82x и KDL-46NX72x. 'x' в названии модели соответствует цифрам или символам, характерным для каждого регионального варианта.

Как закрепить телевизор на подставке?

Сначала поместите проставку стойки на подставку, затем закрепите стойку 4 винтами (PSW4×12). Установите телевизор в паз подставки и закрепите его 3 крепежными винтами (PSW5×16). Затяните винты с моментом около 1,5 Н·м.

Что делать, если индикатор питания на подставке мигает красным?

Красное мигание указывает на неисправность. Запомните количество миганий и обратитесь в службу поддержки Sony.

Как чистить подставку для телевизора?

Используйте мягкую сухую ткань. Для стойких пятен слегка смочите ткань нейтральным мылом, протрите, затем высушите сухой тканью. Никогда не используйте растворители, бензин или агрессивные химические вещества.

Поставляется ли подставка с кабелем HDMI?

Да, в упаковке поставляется кабель High Speed HDMI для подключения телевизора к подставке.

Как предотвратить опрокидывание подставки?

Вкрутите шуруп по дереву (диаметр 4 мм) в стену и винт по металлу (M4×16) в отверстие подставки. Соедините оба винта прочной стяжкой (не входит в комплект) для фиксации.

Можно ли использовать наушники с подставкой?

Да, но необходимо установить опцию 'Динамики' телевизора на 'Динамики ТВ' в системном меню, чтобы отключить звук подставки и использовать наушники.

Поддерживает ли подставка 3D?

Да, подставка поддерживает 3D-сигналы через HDMI, включая форматы 'Кадровый пакет' и 'Сторона к стороне' для разрешений 720p и 1080i/p.

Как активировать функцию ARC (Audio Return Channel)?

Подключите подставку к входу HDMI IN 1 телевизора, совместимого с ARC (обозначен 'ARC'). Включите функцию 'Управление по HDMI' в настройках телевизора. Звук телевизора будет передаваться через подставку.

Какова мощность усилителя?

Цифровой усилитель S-Master выдает 2×10 Вт для фронтальных колонок (8 Ом, 1 кГц, THD <1%) и 20 Вт для сабвуфера (6 Ом, 100 Гц, THD <1%).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SUB461S SONY

Подставка для телевизора

Инструкции GB Kavittohle FI Mode d'emploi FR Instruksjoner NO Instrucciones ES OdyieG GR Gebrauchsanweisung DE Talimatlar TR Instructies NL Utasitaksok HU Instruzioni IT Instrukce CZ Bruksanvisning SE Instrukcle SK Instrukcje PL Instrukturi RO Instruções PT IHeTpkyKumn BG Vejledning DK Hctpkykun RU

Инструкция

http://www.sony.net/

Напечатано в Малайзии

SU-B551S

SU-B461S

SU-B401S

2011 Sony Corporation

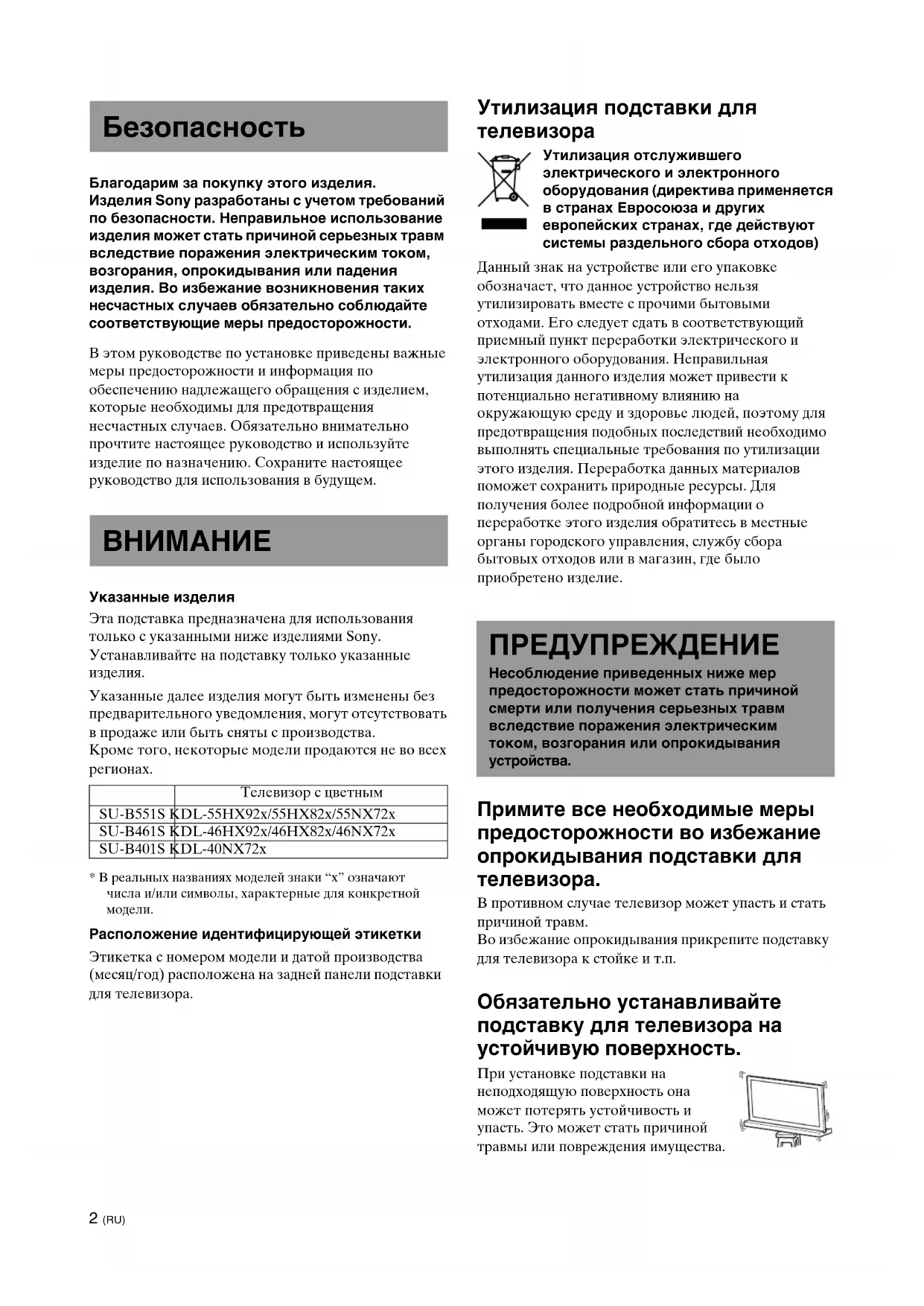

УВЕДОМЛЕНИЕ ДЛЯ ПОКУПАТЕЛЕЙ В ВЕЛИКОБРИТАНИИ

Для обеспечения надлежащей циркуляции воздуха оставьте достаточное свободное пространство вокруг телевизора.

Оставьте вокруг телевизора достаточно свободного места, как показано ниже.

Обеспечьте вокруг телевизора расстояние не меньше указанного.

Кабель питания переменного тока

Подсоедините телевизор с помощью трёхконтактной вилки с заземлением к электрической розетке с защитным заземлением.

• Используйте только кабели питания переменного тока производства Sony, не пользуйтесь кабелями других производителей.
• При установке телевизора на подставку не допускайте защемления кабеля питания переменного тока и соединительных кабелей. Повреждение кабеля питания переменного тока или соединительного кабеля может стать причиной возгорания или поражения электрическим током.

Не вставайте на кабель питания переменного тока или соединительные кабели при переносе подставки или телевизора. Это может привести к повреждению кабеля питания переменного тока или соединительного кабеля, что может привести к возгоранию или поражению электрическим током.

• Если зацепиться за кабель питания переменного тока или соединительные кабели, подставка или телевизор может опрокинуться и привести к травме.
• Отключение кабеля питания переменного тока от сетевой розетки полностью отключит подачу питания на телевизор от сети переменного тока.

ПРИМЕЧАНИЕ О СЕТЕВОМ АДАПТЕРЕ

Предупреждение

Во избежание возникновения пожара или поражения электрическим током предохраняйте устройство от попадания в него воды или влаги.

Во избежание возгорания или поражения электрическим током не ставьте на устройство предметы, наполненные жидкостью, например вазы.

Не устанавливайте устройство в тесном пространстве, например на книжной полке и т.п.

• Убедитесь, что электрическая розетка находится рядом с устройством в легкодоступном месте.
• Обязательно используйте прилагаемый к сетевой адаптер и кабель питания. Не используйте другие сетевые адаптеры. Это может привести к неисправности. Подключите сетевой адаптер к легкодоступной электрической розетке. Не обматывайте кабель питания вокруг сетевого адаптера. При этом может обломиться провод с соединителем, что приведет к неисправности телевизора. Не прикасайтесь к сетевому адаптеру влажными руками.
• Если вы заметите, что сетевой адаптер работает неправильно, немедленно отключите его от электрической розетки.
• Устройство включено в электрическую розетку, на него по-прежнему подается электропитание, даже если само устройство выключено.

ВНИМАНИЕ

При несоблюдении следующих мер предосторожности существует вероятность получения травм или повреждения имущества.

Не устанавливайте на кронштейн какое-либо другое оборудование, кроме указанного.

Эта подставка для телевизора предназначена для использования только с указанным изделием. Если на подставку установить оборудование, отличное от указанного, оно может упасть или повредиться, а также может стать причиной травм. Иллюстрации в данном руководстве относятся к модели KDL-40NX72x, если не указано иное.

Наменоване Колочec
Посставka	1
Задniaя крьшka L*	1
Задniaя крьшka R*	1
Крочинице	1
Вертульный крочипсн	1
Пождддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддд徳	1
Виот Крочлесни Вертульный крочтейн Почставки лдд телевизор (PSW5×16) (×3) Виот Крочлесни (PSW5×16) (×3)	6
Виот Вертульный Крочтейн (PSW4×12)	4
Аддпср Интavenа пэрсмehного тoka (ACDP-001)	1
Кабел Питыни пэременого тoka
Высокоростной кабел HDMI 1
Инструкшии по заимлuyаташии 1
ГараNTньий Талон

*Только для моделей SU-B551S. **Только для моделей SU-B551S/461S.

ПРЕДУПРЕЖДЕНИЕ

Если кабель питания переменного тока зажат между деталями оборудования, это может привести к короткому замыканию или поражению электрическим током. Если запутаться за кабель питания переменного тока или соединительный кабель, подставка для телевизора может опрокинуться и привести к травме.

Перед установкой телевизора выберите метод для установки и положите подставку для телевизора.

Поскольку телевизор является тяжелым, рекомендуется выбрать место для установки заранее и собрать подставку для телевизора заранее.

Для получения информации о снятии телевизора с напольной подставки см. инструкцию по эксплуатации, прилагаемую к телевизору.

Шаг 2:

Установка телевизора

Перед сборкой

• Убедитесь, что у вас есть крестообразная отвертка, подходящая для винтов. -Если используется электрическая отвертка, ее вращающий момент должен составлять приблизительно 1,5 Н·м {15 кгс-см}.

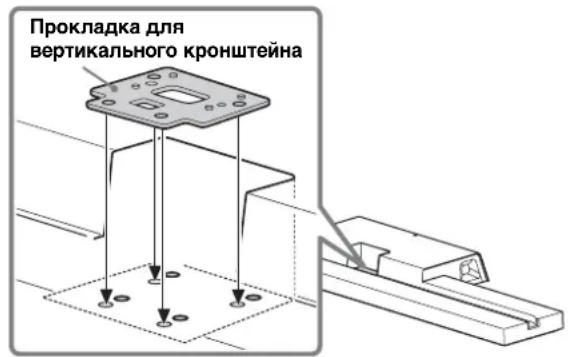

1 Расположите прокладку для вертикального кронштейна на подставке для телевизора.

Прокладка для вертикального кронштейна используется для регулировки высоты вертикального кронштейна и телевизора. Закрепите прокладку для вертикального кронштейна.

Только для моделей KDL-55HX82x/46HX82x/55NX72x/46NX72x:

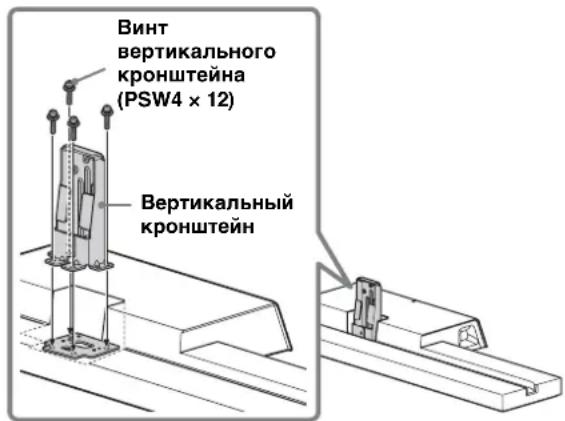

2 Закрепите вертикальный кронштейн прокладку для вертикального кронштейна (только для моделей 55HX82x/46HX82x/55NX72x/46NX72x) на подставке для телевизора с помощью четырёх винтов вертикального кронштейна (PSW4 x 12) (прилагаются).

3 При перемещении телевизора держите его, как показано на рисунке ниже.

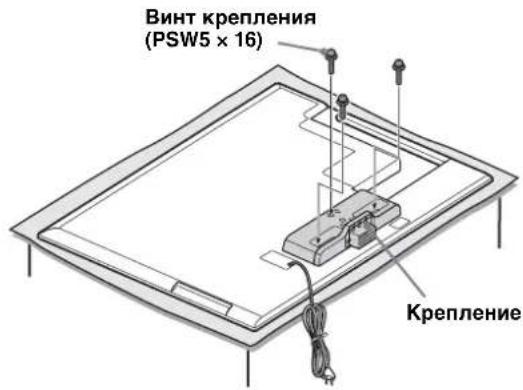

4 Прикрепите прилагаемое крепление к задней панели телевизора тремя винтами (PSW5x16) (прилагаются).

Поднимите прилагаемое крепление вверх.

Обязательно сохраните выкрученные винты. При отсоединении или установке подставки положите телевизор экраном вниз на устойчивую поверхность, на которой телевизор может уместиться целиком. Во избежание повреждения поверхности экрана ЖК-телевизора положите под него мягкую ткань.

ВНИМАНИЕ

Не надавливайте на телевизор и не стучите по нему. В противном случае это может привести к поломке или повреждению телевизора. Положите телевизор экраном вниз на устойчивую ровную поверхность так, чтобы настольная подставка свисала за край поверхности. Расположение настольной подставки на ровной поверхности вместе с экраном может стать причиной нестабильных условий работы и повреждения телевизора.

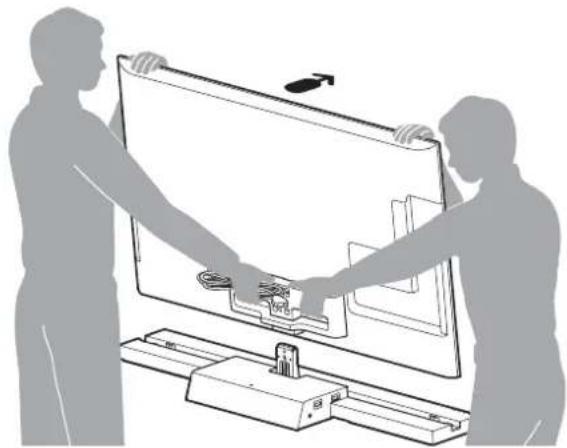

5 Установите телевизор на подставку для телевизора.

Установка телевизора производится в пазы подставки для телевизора.

Направление стрелок указывает на переднюю часть подставки для телевизора.

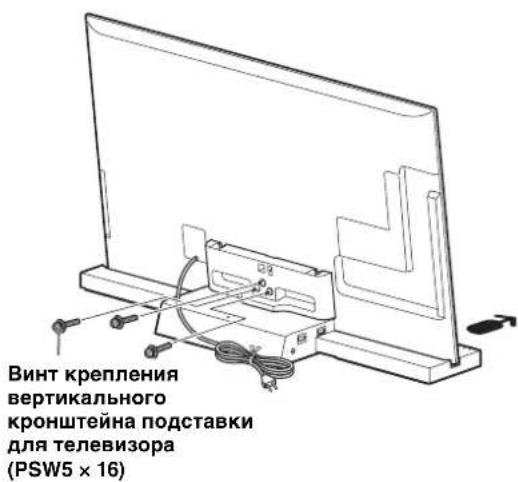

6 Закрепите телевизор на подставке для телевизора с помощью винтов крепления вертикального кронштейна подставки для телевизора (PSW5 x 16) (прилагаются).

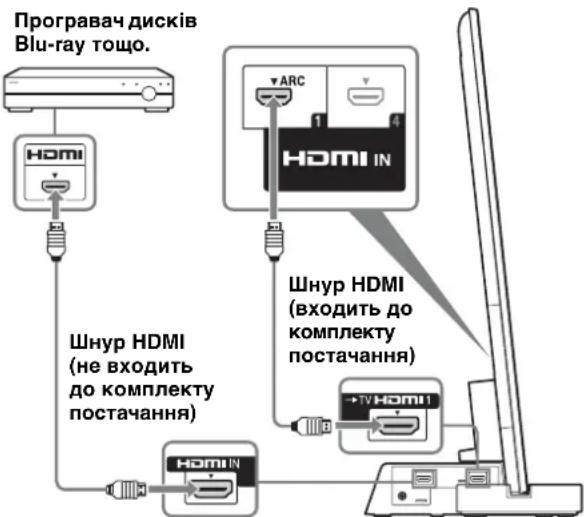

Подключите телевизор к гнезду HDMI IN 1 подставки для телевизора, используя кабель HDMI.

Компоненты, поддерживающие технологию Sony “BRAVIA” Sync с помощью кабеля HDMI, можно облегчить управление, если установить на телевизоре функцию "Контроль по HDMI".

Поиск и устранение неисправностей

Звук

Нет звука:

-Проверьте соединение кабеля HDMI. -Проверьте значения параметров "Контроль по HDMI" и "Аудиосистема" в шаге 6 (стр. 11).

Шаг 4. Подключение телевизора к программатору

Подключите телевизор с гнездом HDMI IN 1 до приставки для телевизора с помощью шнура HDMI.

Подключение облачного сервиса, который поддерживает функцию BRAVIA Sync, с помощью шнура HDMI может упростить возможности использования функции управления телевизором по HDMI.

Не подключайте приставку с помощью кабеля HDMI. Приставка для телевизора поддерживает функцию Audio Return Channel (ARC). В случае подключения приставки для телевизора по гнезду HDMI IN 1 ARC-совместимого телевизора шнуром HDMI не нужно подключать телевизор к приставке приставки приставки телевизора оптическим кабелем. Выберите буквы «ARC» рядом с HDMI-гнездом телевизора, которое поддерживает функцию ARC. Если подключить шнур HDMI в гнездо, которое входит HDMI-гнездо не поддерживает функцию ARC, невозможно будет воспользоваться. -Функция ARC не действует, если выключена функция «Контроль по HDMI».

• Если включена приставка для телевизора (активный режим ожидания), сигнал HDMI может передаваться на телевизор через соединение HDMI. Можно просматривать изображение и прослушивать звук, который находится в облачном сервисе, с помощью телевизора.

Примечания по подключению HDMI

Используйте высокоскоростной шнур HDMI. Если используется стандартный шнур HDMI, надежное воспроизведение изображения в режимах 1080p, Deep Colour или 3D может быть невозможным. - Рекомендуется использовать одобренный шнур HDMI. - Если изображение или звук облачного сервиса, который передается с помощью шнура HDMI, отсутствуют, проверьте настройки облачного сервиса. Аудиосигналы (частота дискретизации, количество битов), которые передаются через гнездо HDMI, должны приниматься облачным сервисом. Звук может прерываться при переключении частоты дискретизации или количества каналов аудиосигналов, которые находятся в облачном сервисе и воспроизводят звук. Подключение облачного сервиса поддерживает технологию защиты авторских прав (HDCP), изображение/звук из гнезда выходного сигнала HDMI TV OUT могут быть скрыты или не выводиться вообще. В таком случае проверьте характеристики подключенного облачного сервиса. - Мы не рекомендуем использовать кабель-переходник HDMI-DVI. - Система поддерживает передачу данных в режимах Deep Colour, «x.v.Colour» и 3D.

Шаг 5.

Подключение шнура

Изменение настроек

Перед подключением кабеля питания переменного тока к адаптеру переменного тока убедитесь, что все компоненты и телевизор установлены на подставке для телевизора.

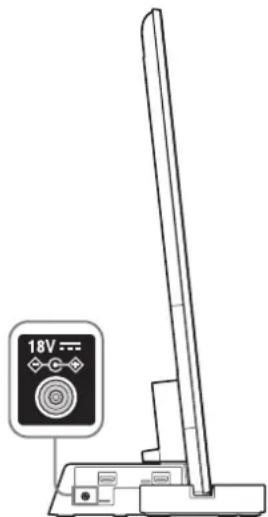

Подключите подставку для телевизора к легкодоступной розетке переменного тока. В случае обнаружения неисправностей в работе подставки для телевизора немедленно отключите вилку от розетки переменного тока.

Шаг 6.

Настройка

параметров телевизора

Установите функцию «Контроль по HDMI» значение «Вкл.»

Нажмите кнопку HOME на пульте дистанционного управления телевизором и выберите меню, как описано ниже.

Настройки>

Входы каналов>

Настройка HDMI > Контроль по HDMI > Вкл.

В меню «Динамики» выберите значение «Аудиосистема».

Нажмите кнопку SYNC MENU на пульте дистанционного управления телевизором и выберите меню, как описано ниже.

Динамики > Аудиосистема

После завершения настройки индикатор (подсветка) загорится зеленым.

Выбор сцены

Приставка телевизора автоматически синхронизируется с параметрами звука телевизора. При выборе функции «Выбор сцены», возможно будет выбрать нужный звук для выбранной сцены.

Чтобы изменить звук, измените параметры звука телевизора.

Управление положением

Кнопка «Управление положением» позволяет настроить телевизор. Настройки «Управление положением» регулируют баланс громкости между левым и правым динамиками с учётом расстояния до зрителя. (Настройка телевизора)

Чтобы настроить функцию «Управление положением»,

нажмите кнопку HOME, выберите

«Настройка системы» > «Управление положением» > нужное значение.

Поиск и устранение неисправностей

Звук

Нет звука:
