Tipo de producto	Mueble TV (soporte de televisión)
Marca	Sony
Modelo	SUB461S
Dimensiones (L x A x P)	107,9 x 68,7 x 27,7 cm (según dimensiones indicadas para el modelo SU-B461S)
Peso	5,6 kg
Alimentación	100-240 V CA, 50/60 Hz
Consumo eléctrico (encendido)	12 W
Consumo eléctrico (en espera)	0,7 W
Amplificador	Digital S-Master, potencia nominal frontal 2 x 10 W (8 ohmios, 1 kHz), subwoofer 20 W (6 ohmios, 100 Hz)
Formatos de audio compatibles	Dolby Digital, DTS, Dolby Pro Logic II
Conectividad	1 entrada HDMI (compatible ARC), conector HDMI para conexión de TV y reproductores
Funciones principales	Control por HDMI, sincronización de audio con el televisor, Control de posición (balance de audio según posición del espectador)
Altavoces frontales	2 vías Bass reflex, woofer 30 x 100 mm cónico, tweeter 30 mm cónico
Subwoofer	Bass reflex, altavoz 70 mm cónico
Compatibilidad con televisores	KDL-46HX92x, KDL-46HX82x, KDL-46NX72x
Contenido del embalaje	Soporte, paneles laterales, junta, montante, espaciador, tornillos, adaptador de corriente, cable HDMI, manual de instrucciones, tarjeta de garantía
Mantenimiento y limpieza	Paño suave y seco; para manchas difíciles, paño ligeramente humedecido con jabón neutro, luego secar con paño seco. No usar diluyente ni gasolina.
Seguridad	Fijación obligatoria a la pared para evitar vuelcos; instalación sobre superficie estable; no cubrir las rejillas de ventilación; usar solo con los televisores especificados.
Reparabilidad	Reemplazo del cable de alimentación exclusivamente en taller calificado; contactar al servicio Sony en caso de mal funcionamiento (luz roja parpadeante).

Preguntas frecuentes - SUB461S SONY

¿Qué televisores son compatibles con el soporte Sony SUB461S?

El soporte está diseñado para los televisores Sony KDL-46HX92x, KDL-46HX82x y KDL-46NX72x. La 'x' en el nombre del modelo corresponde a números o caracteres propios de cada variante regional.

¿Cómo fijar el televisor al soporte?

Coloque primero el espaciador del montante sobre el soporte, luego fije el montante con 4 tornillos (PSW4×12). Instale el televisor en la ranura del soporte y fíjelo con 3 tornillos de fijación (PSW5×16). Apriete los tornillos con un par de aproximadamente 1,5 N·m.

¿Qué hacer si el indicador de alimentación del soporte parpadea en rojo?

Un parpadeo rojo indica un mal funcionamiento. Anote el número de parpadeos y contacte al servicio de asistencia de Sony para obtener ayuda.

¿Cómo limpiar el soporte TV?

Use un paño suave y seco. Para manchas difíciles, humedezca ligeramente un paño con jabón neutro, limpie, luego seque con un paño seco. Nunca use diluyente, gasolina ni productos químicos agresivos.

¿El soporte viene con un cable HDMI?

Sí, se incluye un cable HDMI de alta velocidad en el embalaje para conectar el televisor al soporte.

¿Cómo evitar que el soporte se vuelque?

Fije un tornillo para madera (4 mm de diámetro) en la pared y un tornillo para metal (M4×16) en el orificio del soporte. Una los dos tornillos con un enlace resistente (no incluido) para asegurar el conjunto.

¿Puedo usar auriculares con el soporte?

Sí, pero debe configurar la opción 'Altavoces' del televisor en 'Altavoz TV' en el menú del sistema para desactivar el sonido del soporte y usar los auriculares.

¿El soporte admite 3D?

Sí, el soporte admite señales 3D a través de HDMI, incluidos los formatos 'Paquete de imágenes' y 'Lado a lado' para resoluciones 720p y 1080i/p.

¿Cómo activar la función ARC (Canal de retorno de audio)?

Conecte el soporte a la toma HDMI IN 1 del televisor compatible con ARC (indicada con 'ARC'). Active la función 'Control por HDMI' en los ajustes del televisor. El sonido del televisor se retransmitirá a través del soporte.

¿Cuál es la potencia del amplificador?

El amplificador digital S-Master entrega 2×10 W para los altavoces frontales (8 ohmios, 1 kHz, THD <1%) y 20 W para el subwoofer (6 ohmios, 100 Hz, THD <1%).

MANUAL DE USUARIO SUB461S SONY

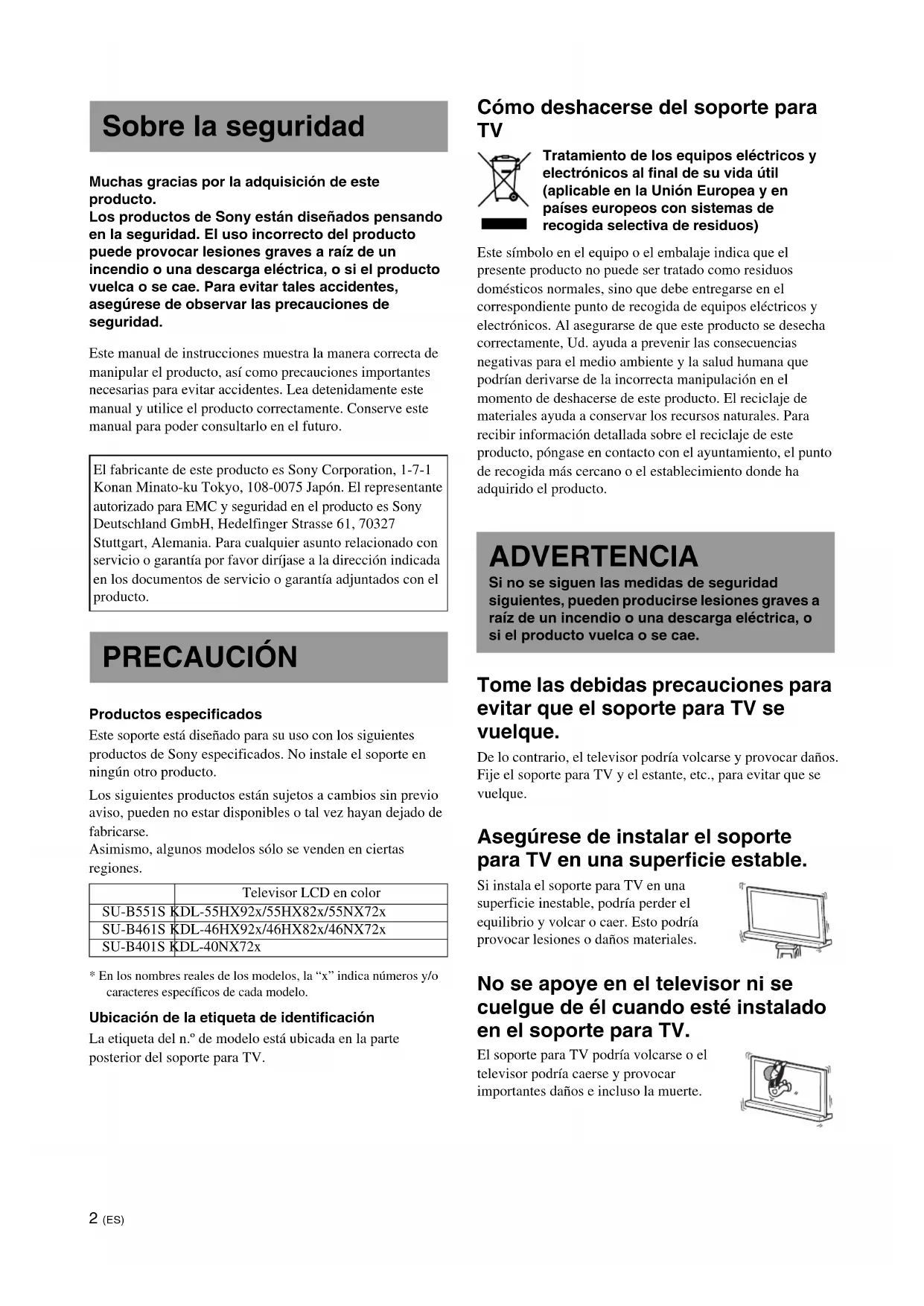

Muchas gracias por la adquisición de este producto.

Los productos de Sony están diseñados pensando en la seguridad. El uso incorrecto del producto puede provocar lesiones graves a raíz de un incendio o una descarga eléctrica, o si el producto vuelca o se cae. Para evitar tales accidentes, asegúrese de observar las precauciones de seguridad.

Este manual de instrucciones muestra la forma correcta de manipular el producto, así como precauciones importantes necesarias para evitar accidentes. Lea detenidamente este manual y utilice el producto correctamente. Conserve este manual para poder consultarlo en el futuro.

El fabricante de este producto es Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japón. El representante autorizado para EMC y seguridad en el producto es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para cualquier asunto relacionado con servicio o garantía, por favor diríjase a la dirección indicada en los documentos de servicio o garantía adjuntados con el producto.

PRECAUCIÓN

Productos especificados

Este soporte está diseñado para su uso con los siguientes productos de Sony especificados. No instale el soporte en ningún otro producto.

Los siguientes productos están sujetos a cambios sin previo aviso.

Asimismo, algunos modelos sólo se venden en ciertas regiones.

	Television LCD en color
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

• En los nombres reales de los modelos, la “x” indica número y/o caracteres específicos de cada modelo.

Ubicación de la etiqueta de identificación

La etiqueta del n.° de modelo está ubicada en la parte posterior del soporte para TV.

Cómo deshacerse del soporte para TV

Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)

Este símbolo en el equipo o el embalaje indica que el presente producto no puede ser tratado como residuos domésticos normales, sino que debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este producto. El reciclaje de materiales ayuda a conservar los recursos naturales. Para recibir información detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

ADVERTENCIA

Si no se siguen las medidas de seguridad siguientes, pueden producirse lesiones graves a raíz de un incendio o una descarga eléctrica, o si el producto vuelca o se cae.

Tome las debidas precauciones para evitar que el soporte para TV se vuelque.

De lo contrario, el televisor podría volcarse y provocar daños. Fije el soporte para TV y el estante, etc., para evitar que se vuelque.

Asegúrese de instalar el soporte para TV en una superficie estable.

Si instala el soporte para TV en una superficie inestable, podría perder el equilibrio y volcar o caer. Esto podría provocar lesiones o daños materiales.

No se apoye en el televisor ni se cuelgue de él cuando esté instalado en el soporte para TV.

El soporte para TV podría volcarse o el televisor podría caerse y provocar importantes daños e incluso la muerte.

No obstruya el orificio de ventilación del televisor.

Las rejillas de ventilación del televisor son necesarias para garantizar un buen funcionamiento del mismo y evitar sobrecalentamiento.

• No tape las rejillas de ventilación con un paño o material similar.
• No deje que caigan líquidos ni objetos sólidos dentro de las rejillas de ventilación.

No ponga objetos con líquido (un florero o una maceta, por ejemplo) encima del televisor.

No se debe utilizar el televisor enchufado a la corriente cerca de una zona de agua, por ejemplo, cerca de una bañera, lavabo, fregadero, pila de lavado, sótanos con agua estancada ni cerca de una piscina, etc.

No instale el televisor en lugares sujetos a temperaturas extremas, por ejemplo, bajo la luz solar directa, cerca de un radiador o de una salida de aire caliente.

El televisor podría sobrecalentarse en estas circunstancias y provocar deformaciones en la carcasa o errores de funcionamiento del televisor.

No instale el televisor en lugares expuestos a corrientes directas de aire acondicionado.

La humedad podría condensarse en el interior del televisor y averiarlo.

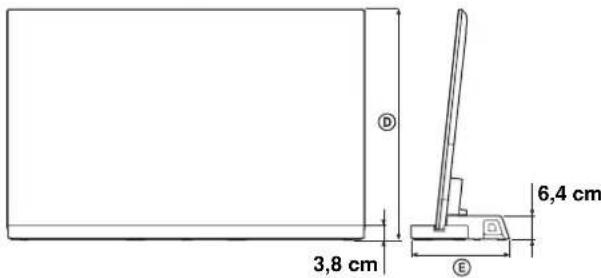

Deje el espacio adecuado alrededor del televisor para permitir una buena circulación del aire.

Deje espacio suficiente alrededor del televisor, tal como se muestra a continuación.

Deje al menos este espacio alrededor de la unidad.

Cable de alimentación de CA

• Conecte el televisor mediante un enchufe de tipo toma de tierra de tres cables a una toma de corriente con conexión a tierra de protección.
• Utilice únicamente cables de alimentación de CA suministrados por Sony, no utilice cables de otra marca.
• Evite que el cable de alimentación de CA o el cable de conexión queden aplastados al instalar el televisor en el soporte para TV. Si el cable de alimentación de CA o el cable de conexión sufren daños, podría provocar un incendio o tener una descarga eléctrica.
• No pise el cable de alimentación de CA o el cable de conexión cuando transporte el soporte para TV. Dichos cables podrían dañarse y esto podría provocar un incendio o generar una descarga eléctrica.
• Si se tropieza con uno de estos cables, el soporte para TV podría volcarse y provocar daños.
• Si desenchufa el cable de alimentación de CA de la toma de pared, el soporte para TV quedará totalmente desconectado de la corriente eléctrica.

NOTA ACERCA DEL ADAPTADOR DE CORRIENTE

Advertencia

Para reducir el riesgo de incendios o electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para reducir el riesgo de incendios o electrocución, no coloque sobre el aparato objetos que contengan líquidos, como por ejemplo jarrones.

No instale la unidad en un espacio cerrado como, por ejemplo, una estantería o similar.

• Compruebe que la toma de corriente de pared se encuentra instalada cerca del equipo y que resulta de fácil acceso.
• Asegúrese de utilizar el adaptador de alimentación y el cable de alimentación suministrados.
• No utilice ningún otro adaptador de corriente. Podrá provocar fallos de funcionamiento.
• Conecte el adaptador de corriente a una toma de corriente de fácil acceso.
• No enrolle el cable de alimentación alrededor del adaptador de alimentación. El cable principal podrá romperse y causar un fallo de funcionamiento del televisor.

(Continuación)

• No toque el adaptador de corriente con las manos mojadas.
• Si detecta un funcionamiento anómalo del adaptador de corriente, desconéctelo de la toma de corriente de inmediato.
• El equipo no está desconectado de la fuente de alimentación cuando permanece conectado a la toma de corriente, incluso si se ha apagado.

PRECAUCIÓN

Si no se tienen en cuenta las precauciones siguientes, podrían producirse daños personales o materiales.

No instale equipos que no sean el producto asignado.

Este soporte para TV se ha diseñado para utilizarse únicamente con el producto específico. Si instala equipos que no sean los especializados, podría caerse o romperse y provocar lesiones. Las ilustraciones incluidas en este manual representan el modelo KDL-40NX72x, a menos que se indique lo contrario.

Asegúrese de fijar bien el televisor.

Fije el televisor al soporte para TV con ayuda de los tornillos suministrados. Si no instala el televisor adecuadamente, podría caerse, o el soporte para TV podría volcarse y provocar lesiones.

Notas sobre la instalación

No lo instale en ángulo ni inclinado. Para ello, respete las precauciones siguientes.

• Si instala el soporte para TV en una superficie blanda, como un tapete o una alfombra, cubra primero dicha zona con un panel.
• No instale el soporte para TV en un sitio expuesto a la luz directa del sol ni cerca de un calentador.
• No instale el soporte para TV en un sitio caluroso o húmedo, ni al aire libre.

Notas sobre el uso

Limpieza

Para mantener el soporte para TV limpio, utilice un paño suave y seco. Las manchas difíciles se pueden quitar con un paño ligeramente humedecido con jabón neutro. Asegúrese de secar la zona a continuación con un paño suave y seco. No utilice productos químicos, como disolventes o bencina, ya que podrían dañar el acabado del soporte para TV.

Asegúrese de que al menos dos o más personas realizan el trabajo de instalación.

Asegúrese de que al menos dos o más personas instalan el televisor en el soporte para TV. Si una persona realiza sola la instalación, pueda sufrir accidentes o lesiones.

No modifique el soporte para TV.

Podría sufrir heridas.

Asegúrese de seguir las instrucciones para instalar firmemente el soporte para TV.

Apriete bien los tornillos. Si el televisor no se instala firmemente, podrá caerse y provocar daños.

Tenga cuidado de no lastimarse las manos o los dedos durante el montaje.

• No quite el soporte para TV sujetándolo del embellecedor vertical.
• Tenga cuidado de no hacerse daño en los dedos ni en las manos al instalar el televisor.

PRECAUCIONES

Sobre las fuentes de alimentación

• Si no va a utilizar el soporte para TV durante un periodo prolongado, es importante que desconecte el soporte para TV de la toma de pared. Para desconectar el cable de alimentación de CA, siempre agárrelo por el enchufe, nunca tire del cable.
• El cable de alimentación de CA solo debe sustituirse en un centro de servicio técnico cualificado.

Sobre el funcionamiento

Antes de conectar otros componentes, es muy importante apagar y desenchufar el soporte para TV.

Derechos de autor

Este soporte para TV incorpora Dolby Digital, Pro Logic Surround y DTS * Digital Surround System.

• Fabricado bajo licencia de Dolby Laboratories. Dolby, Pro Logic y el símbolo de la doble D son marcas comerciales de Dolby Laboratories. ** Fabricado bajo licencia según Patente de los EE. UU. N.: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.487.535 y otras patentes emitidas y pendientes en los EE. UU. y el resto del mundo. DTS y el símbolo de DTS son marcas comerciales registradas y DTS Digital Surround y los logotipos de DTS son marcas comerciales de DTS, Inc. Incluye el software de los productos. © DTS, Inc. Reservados todos los derechos.

Este soporte para TV incorpora Tecnología High-Definition Multimedia Interface (HDMI™).

HDMI, el logotipo de HDMI y High-Definition Multimedia Interface son MARCAS comerciales o MARCAS comerciales registradas de HDMI Licensing LLC en los EE. UU. y otros países.

"BRAVIA" es una marca comercial de Sony Corporation.

DOLBY.

DIGITAL

PRO LOGIC II

Digital Surround

FRONT SURROUND

Digital Amplifier

Nota sobre la extracción del soporte para TV de la caja

Asegúrese de sujetar bien el soporte para TV y de manipularlo con cuidado.

Paso 1: Comprobación de las piezas

Nombre Cántidad
Soporte	1
Tapa posterior L *	1
Tapa posterior R *	1
Unión	1
Embellecedor vertical	1
Separator del embellecedor vertical**	1
Tornillo de fijación del embellecedor vertical del soporte para TV (PSW5 × 16) (× 3)	6
Tornillo para unión (PSW5 × 16) (× 3)
Tornillo del embellecedor vertical (PSW4 × 12)	4
Adaptador de CA (ACDP-001) 1
Cable de alimentación de CA
Cable High Speed HDMI 1
Manual de instructcciones 1
Tarjeta de garantía

• Sólo para el Modelo SU-B551S. ** Sólo para los modelos SU-B551S/461S.

ADVERTENCIA

Si el cable de alimentación de CA queda atrapado debajo de un componente o entre varios componentes del equipo, podrá producirse un cortocircuito o una descarga eléctrica. Si se tropieza con estos cables, el soporte para TV podría volcarse y provocar daños.

Elija la ubicación de instalación y coloque el soporte para TV en el suelo antes de instalar el televisor.

Dado que el televisor es pesado, se recomienda que elija la ubicación de instalación de antemano y que coloque el soporte para TV en el suelo.

Consulte el manual de instrucciones suministrado con el televisor para saber cómo quitar el soporte de sobremesa del televisor.

Paso 2: Instalación del televisor

Antes del montaje

• Antes de comenzar el montaje, asegúrese de contar con un destornillador de estrella adecuado para fijar los tornillos.
• Si utiliza un destornillador eléctrico, ajuste el par aproximadamente a 1,5 N·m {15 kgf·cm}.

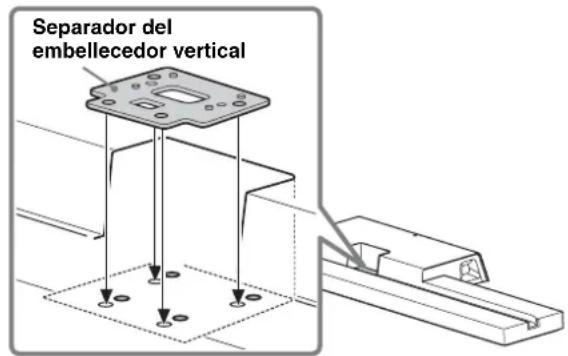

1 Coloque el separador del embellecedor vertical en el soporte para TV.

El separador del embellecedor vertical se usa para ajustar la altura del embellecedor vertical y el televisor. Asegúrese de colocar el separador del embellecedor vertical.

Solo para los modelos KDL-55HX82x/46HX82x/55NX72x/46NX72x:

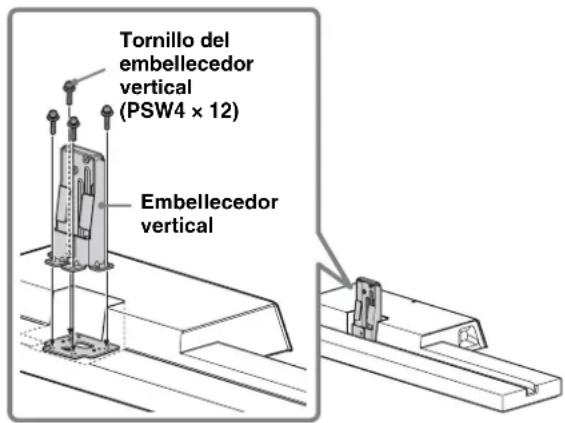

2 Coloque el embellecedor vertical y el separador del embellecedor vertical (solo para los modelos KDL-55HX82x/46HX82x/55NX72x/46NX72x) en el soporte para TV con los cuatro tornillos del embellecedor vertical (PSW4 × 12) (suministrados).

3 Cuando traslade el televisor, sujételo tal como se indica a continuación.

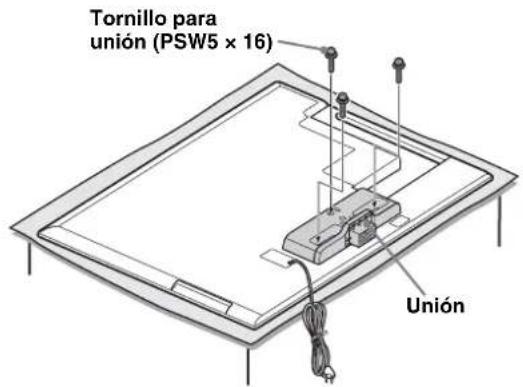

4 Fije la unión suministrada en la parte posterior del televisor con uno de los tres tornillos (PSW5 × 16) (suministrados).

Deslice la unión hacia arriba para fijarla.

• No pierda los tornillos que ha quitado.
• Cuando quite el soporte de sobremesa de la pantalla, póngala boca abajo sobre una superficie de trabajo estable más grande que la propia pantalla.
• Para evitar que la superficie de la pantalla LCD se arañe, es muy importante poner un paño suave en la superficie de trabajo.

PRECAUCIÓN

• Si se aplica presión o se dan golpes en la superficie de la pantalla, el LCD podrá quebrarse o averiarse.
• Deje la pantalla boca abajo sobre una superficie estable y nivelada. El soporte de sobremesa debe sobresalir por el borde de la superficie.

Si la pantalla y la base del soporte de sobremesa están al mismo nivel en la superficie, las condiciones de trabajo no serán estables y podría averiar la pantalla.

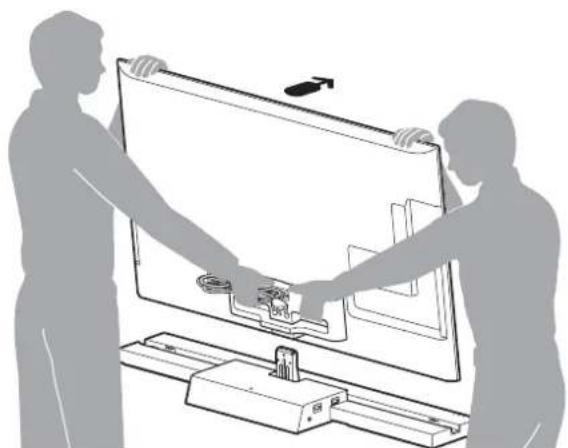

5 Instale el televisor en el soporte para TV.

El televisor se instala colocándolo en la ranura del soporte para TV.

La dirección de la flecha indica la parte frontal del soporte para TV.

6

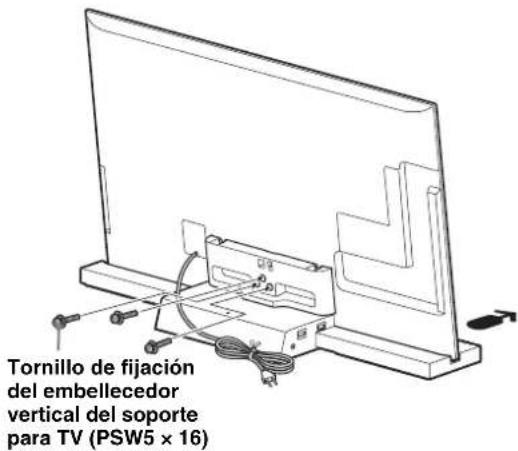

Fije el televisor y el soporte para TV con los tres tornillos de fijación del embellecedor vertical del soporte para TV (PSW5 × 16) (suministrados).

7

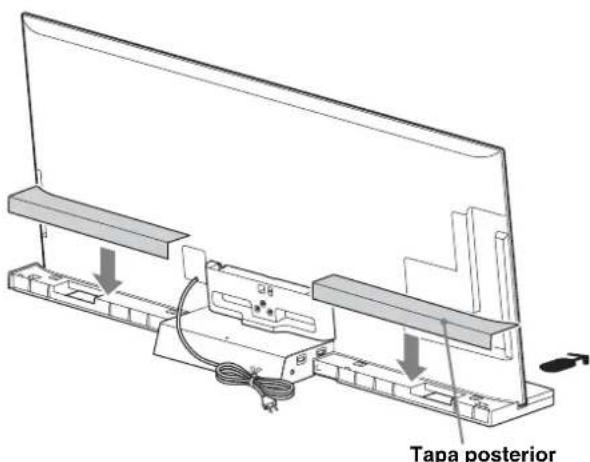

Fije la tapa posterior al soporte para TV. (Sólo para el modelo SU-B551S)

8

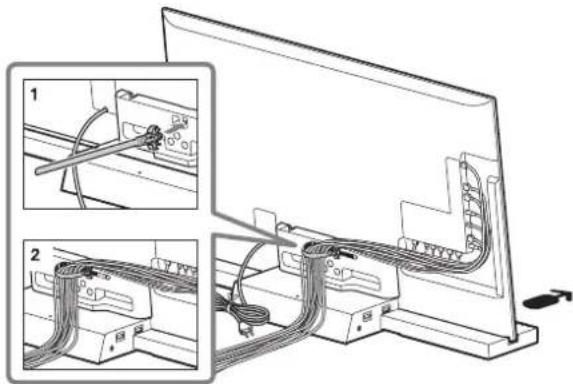

cómo asar los cables.

Utilice la abrazadera para cables suministrada con el televisor.

#

• No agrupe el cable de alimentación de CA con el resto de los cables.

Paso 3: Medidas de seguridad para evitar que el televisor se vuelque

ADVERTENCIA

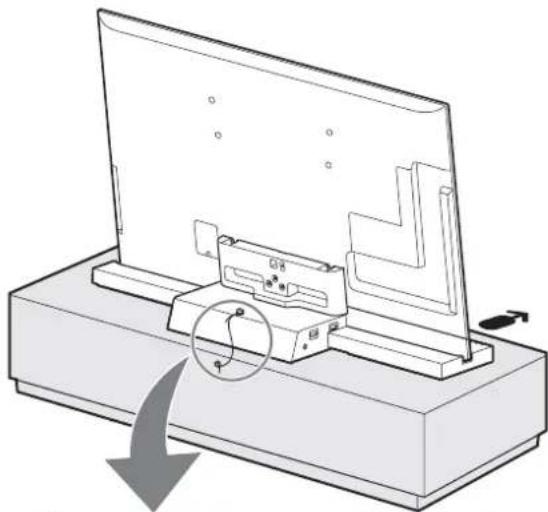

Tome las debidas precauciones para evitar que el soporte para TV se vuelque y provoque posibles lesiones y daños materiales.

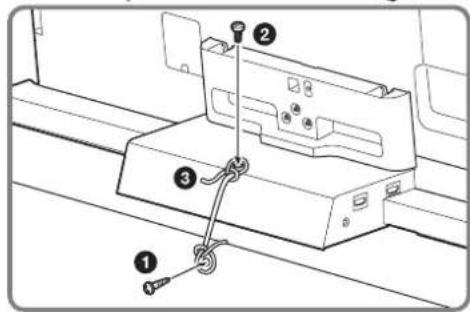

● Coloque un tornillo para madera (4 mm de diámetro, no suministrado) en el tablero. 2. Coloque un tornillo para metales (M4 × 16, no suministrado) en el orificio del soporte para TV. Ate el tornillo para madera y el tornillo para metales con una cuerda resistente (no suministrada).

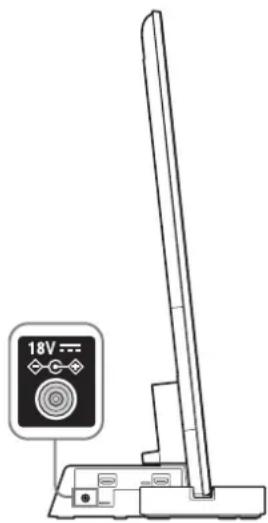

Paso 4: Conexión del televisor y el reproductor

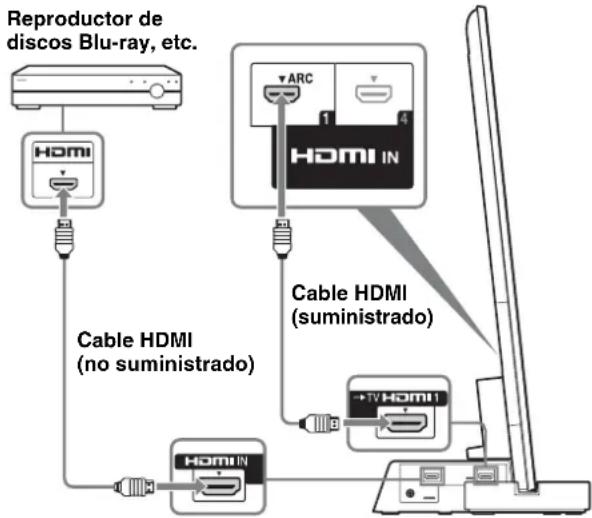

Conecte el televisor con una toma HDMI IN 1 al soporte para TV mediante un cable HDMI.

Al conectar componentes compatibles con "BRAVIA" Sync de Sony mediante cables HDMI, el funcionamiento se puede simplificar cuando ajusta las funciones de Control por HDMI para el televisor.

• No conecte el PC mediante HDMI.
• El soporte para TV es compatible con la función Audio Return Channel (ARC). Si conecta el soporte para TV a la toma HDMI IN 1 del televisor compatible con ARC a través de un cable HDMI, no es necesario que conecte el televisor al soporte para TV con el cable digital óptico.
• Las letras "ARC" se pueden ver en la toma HDMI del televisor si este es compatible con la referencia ARC. Cuando se conecta un cable HDMI a la toma, si la toma de la entrada HDMI no es compatible con la referencia ARC, no se podrá utilizar la referencia ARC.
• La función ARC solo está disponible cuando Control por HDMI está activado.

• Aunque el soporte para TV se incluye apagado (modo de espera activo), la señal HDMI se envía desde el componente conectado al televisor a través de la conexión HDMI. Es posible disfrutar de las imágenes y el sonido procedentes del componente en el televisor.

Notas acerca de las conexiones HDMI

• Utilice un cable High Speed HDMI. Si usa un cable Standard HDMI, es posible que las imágenes 1080p, Deep Colour o 3D no se visualicen correctamente.
• Se recomienda utilizar un cable HDMI autorizado.
• Compruebe la configuración del componente conectado si la imagen es de baja calidad o si el componente no emite audio mediante el cable HDMI.
• Es posible que el componente conectado cancele las señales de audio (frecuencia de muestreo, longitud de bits, etc.) que se transmiten desde una toma HDMI.
• Es posible que se interrumpa el sonido si se modifica la frecuencia de muestreo o el número de canales de las señales de emisión de audio del componente en reproducción.
• Si el componente conectado no es compatible con la tecnología de protección de derechos de autor (HDCP), es posible que la imagen o el sonido de la toma HDMI TV OUT se emita con distorsión o que no se emita. En este caso, compruebe las especificaciones del componente conectado.
• No es recomendable el uso de un cable de conversión HDMI-DVI.
• Este sistema es compatible con las transmisiones Deep Colour, "x.v.Colour" y 3D.

Paso 5: Conexión del cable de alimentación de CA

Paso 6: Configuración del televisor

Antes de conectar el cable de alimentación de CA del adaptador de CA del soporte para TV a una toma de pared, conecte el resto de componentes y el televisor al soporte para TV.

• Conecte el soporte para TV a una toma de alimentación de CA fácilmente accesible. Si detecta cualquier anomalía en el soporte para TV, extraiga inmediatamente el enchufe de la toma de alimentación de CA.

1. Seleccione "Sí" en la función "Control por HDMI".

Pulse el botón HOME del mando a distancia del televisor y seleccione el menú del modo CEC.

Ajustes > Entradas externas >

Configuración HDMI > Control por HDMI > Sí

2. Seleccione "Sistema de Audio" en el menú "Altavoces".

Pulse el botón SYNC MENU del mando a distancia del televisor y seleccione el menú del modo CEC. A continuación:

Altavoces > Sistema de Audio

• Una vez finalizada la configuración del procedimiento 1 y 2, el indicador (encendido) se ilumina en verde.

• Modo Selección de escena

Este soporte para TV se sincroniza automáticamente con la configuración de sonido del televisor y funciona en combinación con la función Selección de escena para que pueda elegir el sonido que prefiera según la escena seleccionada.

Si quiere cambiar el sonido, debe cambiar la configuración de sonido del televisor.

Control por posición de usuario

Si establece "Control dispositivos ext." del televisor en "Sí", este soporte para TV ajustará el balance del volumen entre los altavoces izquierdo y derecho en función de la posición de visualización. (Configuración del televisor)

Para ajustar "Control por posición de usuario", pulse el botón HOME y, a continuación, seleccione Ajustes del sistema > Control por posición de usuario > la opción deseada.

Solución de problemas

Sonido

No hay sonido:

• Compruebe la conexión del cable HDMI.
• Compruebe los ajustes de "Control por HDMI" y "Sistema de Audio" en el paso 6 (página 11).

Uso con auriculares: - Cambie "Sistema de Audio" a "Altavoz de TV" en el ajuste "Altavoces".

Utilización con sonido dual de la transmisión digital del televisor:

• En función de la transmisión, es posible que no pueda cambiar el sonido. Cambie el ajuste "Salida Óptica" del televisor de "Auto" a "PCM". Utilización con equipo externo para sonido dual:
• Si no puede cambiar el sonido, cambie el ajuste de calidad de audio del equipo externo para activar PCM.

Indicador

Aunque el televisor está encendido, el indicador (encendido) del soporte para TV no se ilumina:

• Compruebe si el cable de alimentación de CA del adaptador de CA está conectado a una toma de corriente de pared.
• Consulte la documentación de asistencia técnica.

El indicador (encendido) parpadea en rojo: - El producto puede estar averiado. Compruebe el número de veces que parpadea el LED y póngase en contacto con un centro de servicios técnico de Sony.

Indicador

Indicator I (encendido)

Se ilumina del siguiente modo: Verde: el soporte para TV está encendido. ("Sistema de Audio" se ha seleccionado en "Altavoces").

Apagado: el soporte para TV está en espera o apagado.

2Indicadores de formato de audio

Se iluminan según el formato de audio que llega al soporte para TV.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

Especificaciones

		SU-B551S SU	B461S SU-B401S
Dimensiones:cm	A1	0,2 11,8 11,0
	B1	9,0 15,9 15,1
	C1	27,6 107,9 94,4
	D1	55HX92x:79,6	46HX92x:68,6	-
		55HX82x:79,8	46HX82x:68,7	-
		55NX72x:79,7	46NX72x:68,7	40NX72x:61,2
	E2	29,2 27,7 26,1
Peso del soporte:		6,3 kg 5,6 kg	4,9 kg

Sección del amplificador

Potencia nominal de salida

Frontal: 10W + 10W (por canal) 8 ohmios, 1kHz , THD inferior al 1% Altavoz potenciador de graves: 20W , 6ohmios , 100Hz , THD inferior al 1%

Sección HDMI

Conector Conector HDMITM Entradas/ 720× 480p (60 Hz) 16:9

salidas de video 1280×720p (60 Hz) 16:9

1920×1080i (60 Hz) 16:9

1280×720p (50 Hz) 16:9

720 (1440) × 480i (60 Hz) 4:3

720 (1440) × 480i (60 Hz) 16:9

720 (1440) × 576i (50 Hz) 4:3

720 (1440) × 576i (50 Hz) 16:9

1920×1080p (60 Hz) 16:9

720×576p (50 Hz) 16:9

1920×1080i (50 Hz) 16:9

1920×1080p (50 Hz) 16:9

1920×1080p (24 Hz) 16:9

1920×1080p (30 Hz) 16:9

1280×720p (24 Hz) 16:9

1280×720p (30 Hz) 16:9

Salidas de video (3D) Compresión de fotogramas

1920×1080i @ 59,94/60 Hz

Compresión de fotogramas

1920×1080i @ 59,94/60 Hz

Lado a lado (mitad)

1920×1080p @ 59,94/60 Hz

Lado a lado (mitad)

1280×720p @ 50 Hz

Compresión de fotogramas

1920×1080i @ 50 Hz

Compresión de fotogramas

1920×1080i @ 50 Hz

Lado a lado (mitad)

1920×1080p @ 50 Hz

Lado a lado (mitad)

1920× 1080p@24Hz

Compresión de fotogramas

Entradas de audio PCM lineal de 2 canales/5.1 canales/

7.1 canales

Dolby Digital

DTS

Cada señal es compatible con 32, 44,1

y 48 kHz.

Altavoces

Unidad de altavoz frontal

Sistema de altavoces bidireccional de 2 controladores, reflejo de graves

Unidad del altavoz: Altavoz de graves: tipo cónico de 30 × 100 mm, × 1

Altavoz de agudos: tipo cónico de

30 mm

Unidad del altavoz potenciador de graves

Sistema de altavoces Altavoz potenciador de graves, reflejo de graves

Unidad de altavoces Tipo cónico de 70 mm

Especificaciones generales

Requisitos de alimentación 100 - 240 V, 50/60 Hz

Consumo de energía

Activado: 12 W

Modo de espera: 0,7 W

• Consumo en modo de espera: 0,7 W
• No se utilizan retardantes de llama halogenados en determinadas placas de circuito impreso.
• Se logra más del 85% de eficiencia energética en el bloque del amplificador gracias al amplificador digital total S-Master.

Diseño y especificaciones sujetos a cambios sin previo aviso.

• En los nombres de modelos actuales, la "x" indica número y/o caracteres específicos de cada modelo.

Verde: El soporte del televisor está encendido. ("Sistema de audio" está configurado en "Altavoces").

2Indicadores del formato de audio

Sistema de columnas Subwoofer, tipo Bass reflex
